ZF Transmission 16 S 2220 TO Spare Parts Catalog Manual 1367.002.032 – PDF DOWNLOAD
FILE DETAILS:
ZF Transmission 16 S 2220 TO Spare Parts Catalog Manual 1367.002.032 – PDF DOWNLOAD
Language : English
Pages : 80
Downloadable : Yes
File Type : PDF

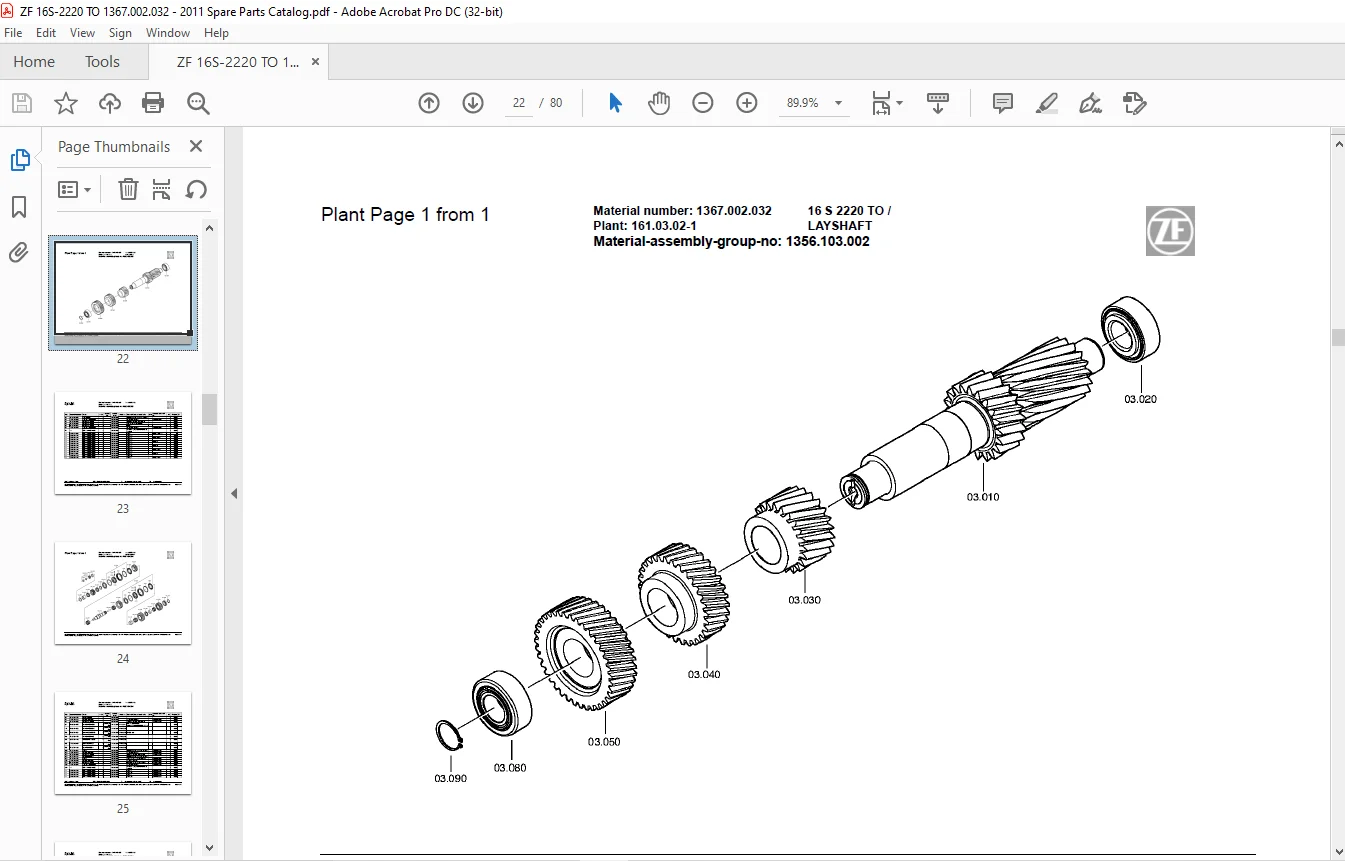

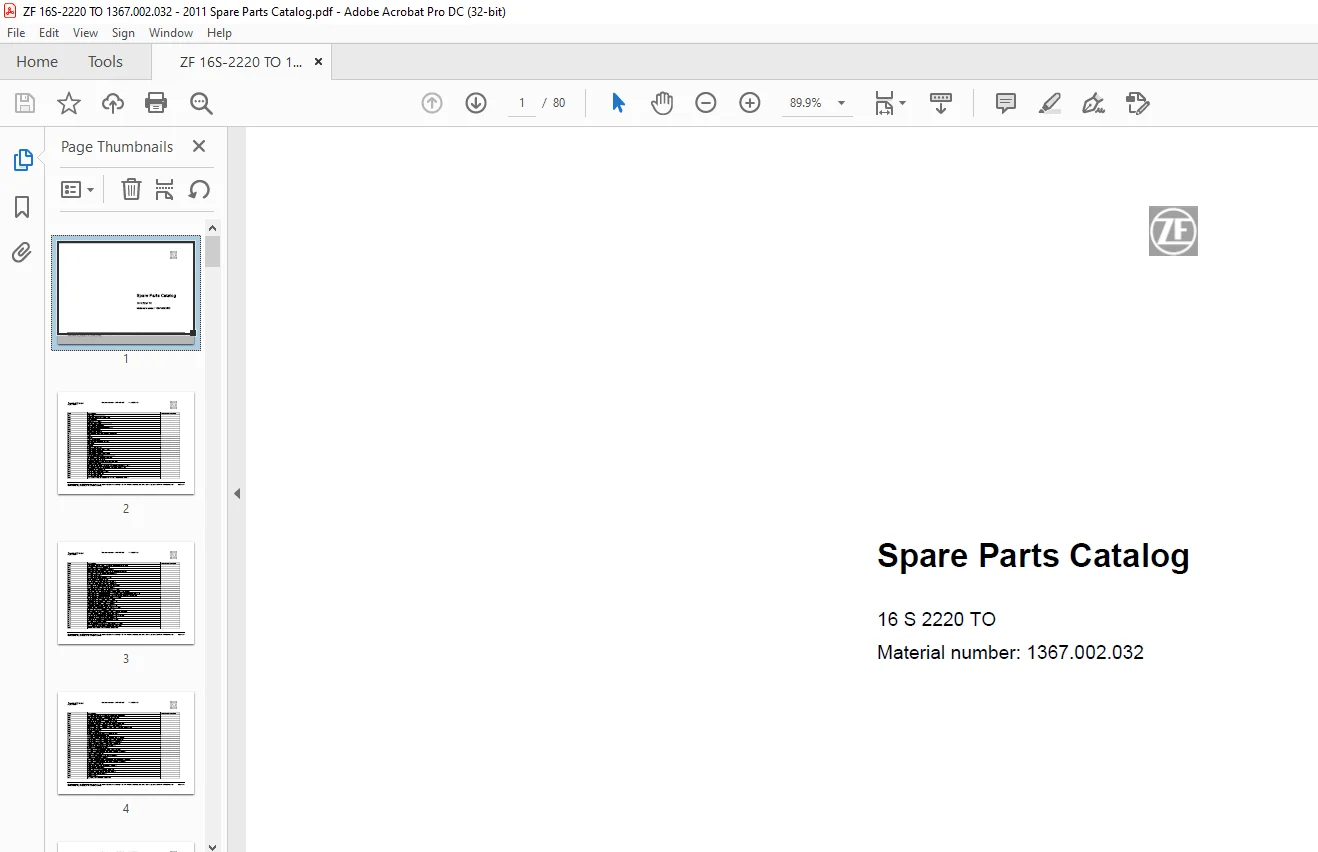

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:

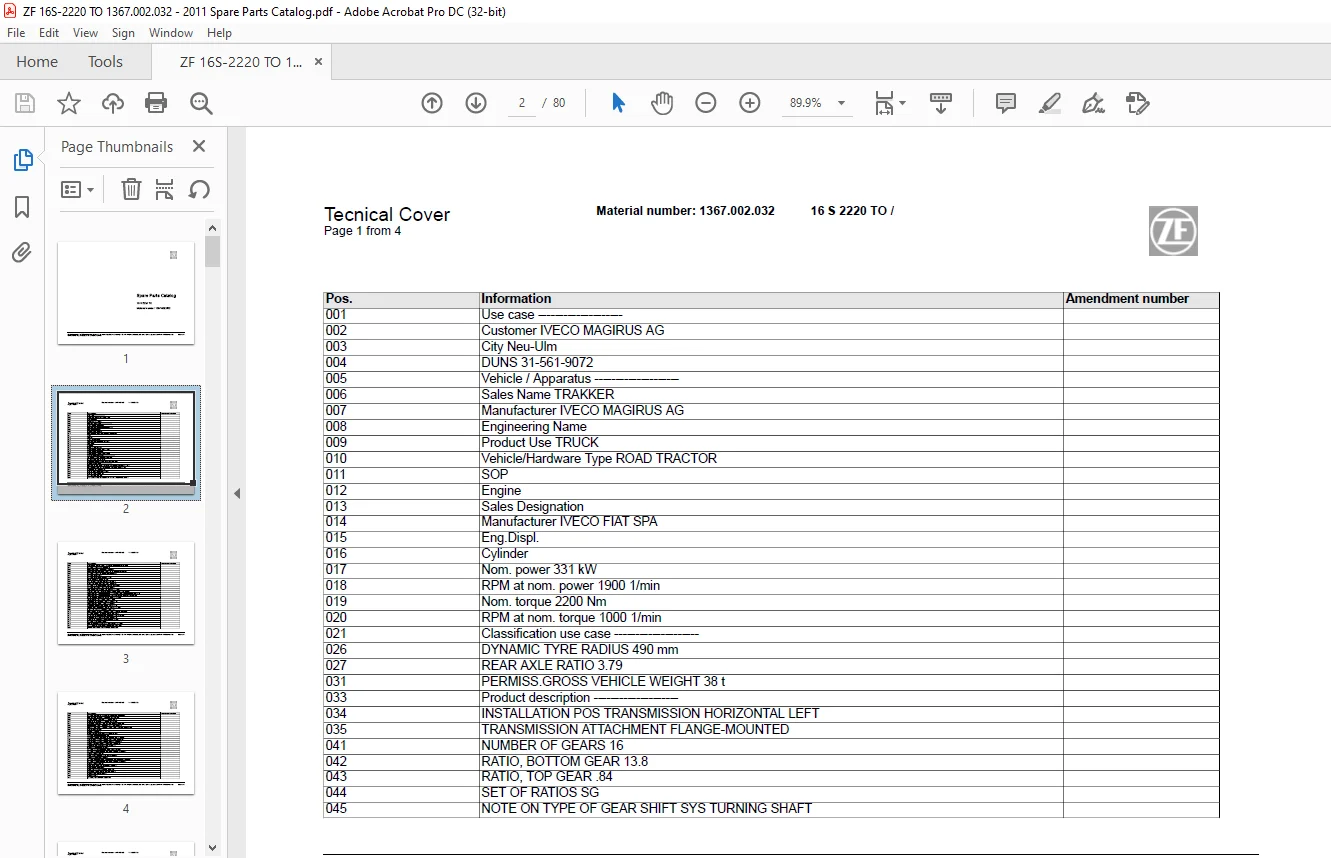

ZF Transmission 16 S 2220 TO Spare Parts Catalog Manual 1367.002.032 – PDF DOWNLOAD
001 Use case
002 Customer IVECO MAGIRUS AG
003 City Neu-Ulm
004 DUNS 31-561-9072
005 Vehicle / Apparatus
006 Sales Name TRAKKER
007 Manufacturer IVECO MAGIRUS AG
008 Engineering Name
009 Product Use TRUCK
010 Vehicle/Hardware Type ROAD TRACTOR
011 SOP
012 Engine
013 Sales Designation
014 Manufacturer IVECO FIAT SPA
015 Eng.Displ.
016 Cylinder
017 Nom. power 331 kW
018 RPM at nom. power 1900 1/min
019 Nom. torque 2200 Nm
020 RPM at nom. torque 1000 1/min
021 Classification use case
026 DYNAMIC TYRE RADIUS 490 mm
027 REAR AXLE RATIO 3.79
031 PERMISS.GROSS VEHICLE WEIGHT 38 t
033 Product description
034 INSTALLATION POS TRANSMISSION HORIZONTAL LEFT
035 TRANSMISSION ATTACHMENT FLANGE-MOUNTED
041 NUMBER OF GEARS 16
042 RATIO, BOTTOM GEAR 13.8
043 RATIO, TOP GEAR .84
044 SET OF RATIOS SG
045 NOTE ON TYPE OF GEAR SHIFT SYS TURNING SHAFT
046 POSITION, GEAR SHIFT SYSTEM HORIZONTAL RIGHT
047 DESIGN, SHIFT PATTERN H-H
048 VERSION SHIFT SUPPORT SERVO
049 VERSION ACTUATION SHIFT SYSTEM MECHANICAL
050 DESIGN, SHIFT SYSTEM MECHANICAL
051 DESIGN PSE PSE1
052 DESIGN PSE WITH VALVE SAV6
054 MAIN CUTOFF VALVE WITH
055 NO. TAPPETS MAIN CUTOFF VALVE 2
056 POS. AIR CON MAIN CUTOFF VALVE G
057 DESIGN 1TH GEAR/REVERSE GEAR FORK
058 DESIGN AIR SHUT-OFF ELEK SAV 6
059 DIA.THROTTLE VALVE AIR SUPPLY 1.3 mm
060 SELECTION PATTERN VARIANT GEAR SHIFT PATTERN 1
061 VERSION OF SYNCHRONIZER 1 1+2 GEAR BK-SYNCHR.MOLYBDAEN
062 VERSION OF SYNCHRONIZER 2 3+4 GANG BK-SYNCHR.CARBON
063 REFERENCE LENGTH INPUT SHAFT 117 mm
064 STANDARD TYPE INPUT SHAFT SAE
065 NUMBER OF WEDGES INPUT SHAFT 10
066 VERSION OF INPUT SHAFT FORM C
067 NOMINAL DIAMETER INPUT SHAFT 2 in
068 DIAMETER, JOURNAL, INPUT SHAFT 25 mm
069 TYPE FIT SPIGOTS INPUT SHAFT F7
070 VER. BEAR. SPIGOTS INPUT SHAFT TAPER ROLLER
073 DESIGN,CONN., CLUTCH HOUSING SAE 1
074 CENTR.DIA,HSG/ENGINE CONNECT. 511.175 mm
075 NUMBER OF BORES,ENGINE CONN. 12
076 BORE DIA, ENGINE CONNECTION 11 mm
077 DESIGN, RELEASE SHAFT
078 WIDTH ACROSS FLATS,RELEAS.FORK 116 mm
081 REF.LENGTH,RELEASE BEAR.FLAN -24.2 mm
082 DIAMETER, RELEASE FLANGE 62.62 mm
083 DESIGN RELEASE CYLINDER WITHOUT GROOVE
084 OUTER DIA. OUTPUT FLANGE RA 180 mm
085 NO.OF BORES OUTPUT FLANGE HA1 4
087 BORE DIA. OUTPUT FLANGE RA 15 mm
091 CORROS.PROTECTION, OUTP.FLANGE COATED
092 DIMENSION SHIFT TURRET DIST. 306.000 mm
093 MEAS. LOC. SHIFT TURRET DIST. SHIFT LEVER-LOCATION
094 SELECTOR LEVER
099 G.SHIFT LEVER n
103 SHIFT LEVER CONNECTION KNURLING
110 SPRING ARRANGEMENT Q3
111 SPRING FORCE DETENT PLUNGER RG 60.000 N
114 SELECTOR SPRING FORCE, OUTSIDE 35.000 N
115 SELECTOR SPRING FORCE, INSIDE 26.000 N
116 HUMP SPRING FORCE, OUTSIDE 150.000 N
120 ALLOCATION DETENT LEVER VER. A
121 SWITCH, REVERSE GEAR y
122 DESIGN, RG (REV.GEAR) SWITCH CLOSING
123 DESIGN, CONNECTION, RG SWITCH DIN BAYONET
124 CODE SWITCH RG A1
125 PROT. CAP SWITCH, REVERSE GEAR y
126 SWITCH, NEUTRAL GEAR y
127 DESIGN,NG(NEUTRAL GEAR)SWITCH OPENING SWITCH
128 DESIGN, CONNECTION, NG SWITCH DIN BAYONET
129 CODE SWITCH NG A1
130 PROT.CAP SWITCH, NEUTRAL GEAR y
131 PRESSURE SWITCH n
135 PROTECTING CAP PRESS.SWITCH
136 RG-GATE-IDENTIFICATION SWITCH n
141 SWITCH RG-ENGAGED n
146 SWITCH GP y
147 DESIGN, GP SWITCH CLOSING
148 DESIGN, CONNECTION, GP SWITCH DIN BAYONET
149 CODE SWITCH GP A1
150 PROTECTING CAP GP SWITCH y
156 SWITCH GV n
161 SWITCH HG n
166 SWITCH 1 GEAR n
171 ATTACHM.POS.HEAT EXCHANGER IN FRONT RIGHT
172 DES.CONN.HEAT EXCHANGER PREPARED
173 VER. TRANSMISSION VENTILATION PLUG CONNECTION 90 DEGREE
175 POS.TRANSMISSION VENTILATION IN FRONT
180 PULSE SENSOR TRANSMISSION PREPARED
181 PULSE RATE PULSE SENS GEARBOX 6 IMP/U
182 PROT.CAP PULSE SENSOR GEARBOX
190 OIL CAPACITY, GEARBOX 15.5 dm3
191 OIL FILL VARIANT EX WORKS
192 OIL GRADE PERMISSIBLE ACC. TO TE-ML01
193 OIL CLASS FIRST FILLING E
194 CODING OUTER CONSERVATION KA1
196 CODING INNER CONSERVATION KI1
197 CONSERVATION SPECIFICATION ZFN 916
198 COLOR BLACK-GREY
199 COLOUR CLASSIFICATION ACC. TO RAL 7021
200 PAINTING, ZF STANDARD 915 W
249 Documents
250 16-SPEED GEARBOX Drawing 1367.601.002
251 TURN.SHAFT CONT Drawing 1316.173.010
252 Alias ID
253 IVECO MAGIRUS AG 41289487
