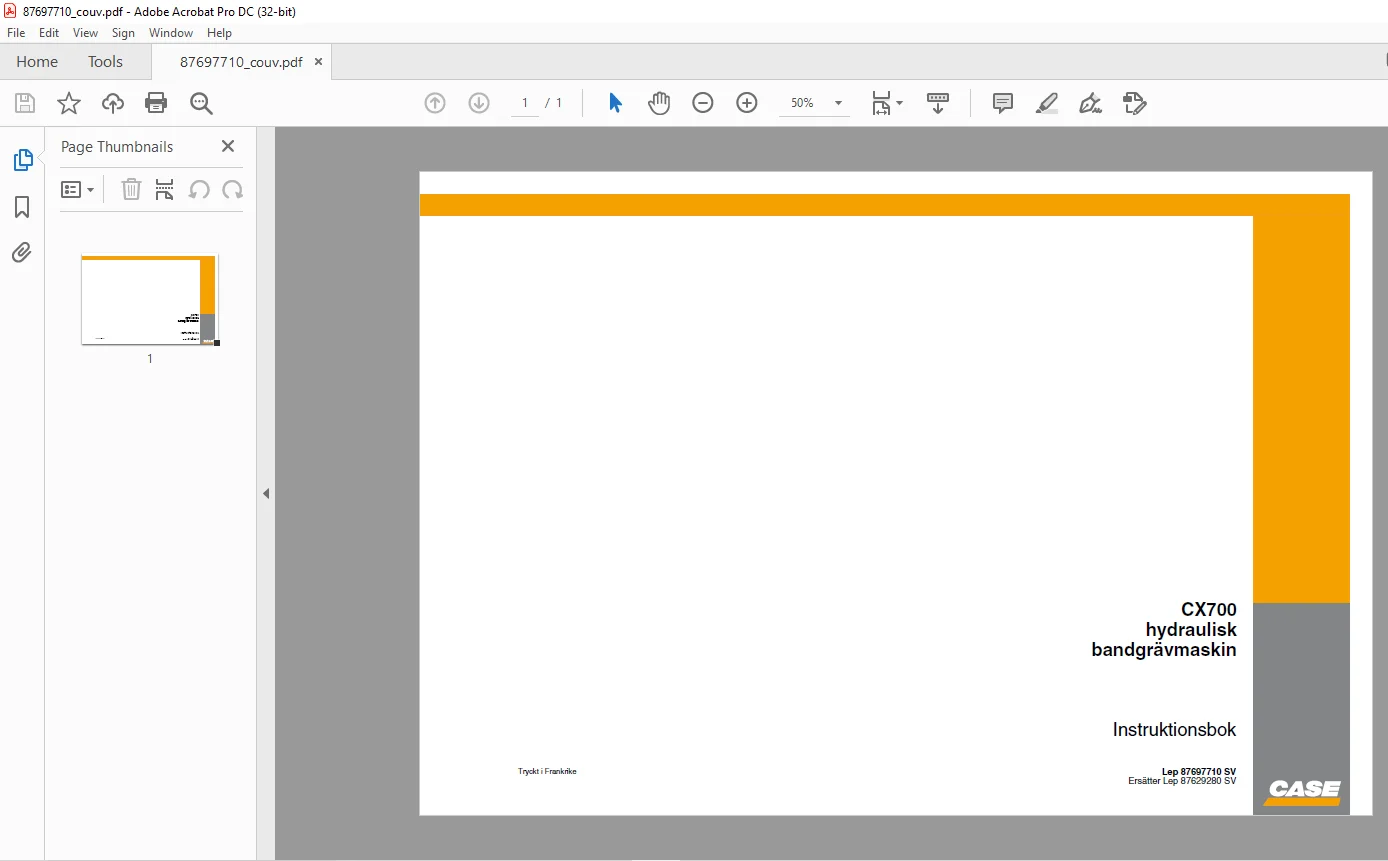

BILDER FÖRHANDLING AV MANUALEN:
BESKRIVNING:
Case CX700 hydraulisk bandgrävmaskin Instruktionsbok Manual87697710 – PDF DOWNLOAD (SWEDISH)
Din maskin har konstruerats och byggts enligt de högsta
kvalitetsnormerna. Den uppfyller alla nu gällande
säkerhetsbestämmelser. Se “Officiella dokument”.
Men risken för olyckor kan aldrig uteslutas helt. Därför
är det viktigt att följa elementära säkerhetsregler och
försiktighetsåtgärder.
Läs denna handledning omsorgsfullt med särskild
uppmärksamhet på anvisningarna beträffande säkerhet,
drift och underhåll för att undvika risken för skada
vid drift eller underhåll av maskinen.
Denna maskins standardtillbehör och standardverktyg
är konstruerade för att utföra alla slags schaktnings
och hanteringsarbeten. Om du vill använda denna
maskin för att hantera en last (rör, kulvertar, formmaterial
etc.), se till att den är utformad för att utföra denna
typ av arbete. För denna typ av användning måste
maskinen vara utrustad med en överlastindikator, en
belastningstabell motsvarande typen av maskin och
dess aggregat och en lastupphängningspunkt. Alla
lagstiftningskrav måste alltså följas strikt.
Använd inte denna maskin för annat ändamål eller
annan uppgift än de som beskrivs i denna bok. Om
maskinen ska användas för arbete som omfattar
användning av speciella aggregat, tillbehör eller utrustning,
rådgör med din CASE-återförsäljare för att kontrollera
att om anpassningar eller ändringar som har
gjorts stämmer överens med maskinens tekniska specifikationer
och med gällande säkerhetskrav.
Varje ändring eller anpassning som inte har godkänts
av tillverkaren kan göra maskinens ursprungliga överensstämmelse
med säkerhetsbestämmelserna ogiltig.
Maskinen måste genomgår regelbundna inspektioner,
vars frekvens varierar beroende på typ av användning.
Rådgör med din CASE-återförsäljare.
INNEHÅLLSFÖRTECKNING:
Case CX700 hydraulisk bandgrävmaskin Instruktionsbok Manual87697710 – PDF DOWNLOAD (SWEDISH)
INNEHÅLLSFÖRTECKNING
SEKTION 1 – TILL ÄGAREN ………………………………………………………………………………………………………. 1-1
CX700 hydraulisk bandgrävmaskin …………………………………………………………………………………………….1-1
Officiella dokument …………………………………………………………………………………………………………………..1-2
Till höger om, till vänster om, framför och bakom maskinen ………………………………………………………….. 1-3
SEKTION 2 – IDENTIFIERINGSNUMMER/MASKINKOMPONENTER ……………………………………………… 2-1
Maskinens typ, serienummer och tillverkningsår …………………………………………………………………………..2-1
Beskrivning av huvudkomponenterna …………………………………………………………………………………………2-3
SEKTION 3 – SÄKERHET/DEKALER/HANDSIGNALER ……………………………………………………………….. 3-1
Säkerhetsanvisningar ……………………………………………………………………………………………………………….3-1
Innan maskinen tas i bruk …………………………………………………………………………………………………………3-2
Köra maskinen ………………………………………………………………………………………………………………………..3-3
Hyttskydd (F.O.P.S.) ………………………………………………………………………………………………………………..3-4
Förebygga risker orsakade av vibrationer ……………………………………………………………………………………3-4
Säkerhetsområde …………………………………………………………………………………………………………………….3-5
Parkera maskinen ……………………………………………………………………………………………………………………3-5
Underhåll och justeringar ………………………………………………………………………………………………………….3-6
Förhindra brännskador ……………………………………………………………………………………………………………..3-7
Hindra brand och explosioner ……………………………………………………………………………………………………3-7
Dekaler …………………………………………………………………………………………………………………………………..3-8
Handsignaler …………………………………………………………………………………………………………………………3-16
SEKTION 4 – REGLAGE/INSTRUMENT/TILLBEHÖR …………………………………………………………………… 4-1
Hyttdörr ………………………………………………………………………………………………………………………………….4-1
Fotsteg och ledstänger ……………………………………………………………………………………………………………..4-2
Placering av förarhyttens reglage och tillbehör …………………………………………………………………………….4-3
Höger manöverkonsol ………………………………………………………………………………………………………………4-4
Vänster manöverkonsol ……………………………………………………………………………………………………………4-5
Systemdisplay och reglagemanöverpanel …………………………………………………………………………………..4-6
Reglage för värme och ventilation eller luftkonditionering …………………………………………………………….4-13
Avstängningsspak och säkerhetsspärr ……………………………………………………………………………………..4-18
Vänster manöverspak för sticka och överdelssväng …………………………………………………………………… 4-19
Höger manöverspak för bom och skopa ……………………………………………………………………………………4-20
Larvhastighetsspakar och -pedaler …………………………………………………………………………………………..4-20
Pedal för extrautrustning …………………………………………………………………………………………………………4-20
Fotstöd …………………………………………………………………………………………………………………………………4-21
Hyttbelysning …………………………………………………………………………………………………………………………4-21
Klädhängare ………………………………………………………………………………………………………………………….4-21
Cigarettändare ………………………………………………………………………………………………………………………4-22
12-volts extra uttag …………………………………………………………………………………………………………………4-22
Säkringsbox ………………………………………………………………………………………………………………………….4-22
Taklucka ……………………………………………………………………………………………………………………………….4-23
Hyttdörrens skjutfönster ………………………………………………………………………………………………………….4-23
INNEHÅLLSFÖRTECKNING
Reglage/Instrument/Tillbehör (forts.)
Förvaringsfack ……………………………………………………………………………………………………………………….4-23
Förvaringsutrymme …………………………………………………………………………………………………………………4-23
Solskydd ……………………………………………………………………………………………………………………………….4-24
Radiofack ………………………………………………………………………………………………………………………………4-24
Förarstol ……………………………………………………………………………………………………………………………….4-25
Vindruta ………………………………………………………………………………………………………………………………..4-29
Undre framruta ………………………………………………………………………………………………………………………4-30
Bakfönster och nödutgång ……………………………………………………………………………………………………….4-31
Bränsletank ……………………………………………………………………………………………………………………………4-32
Backspeglar …………………………………………………………………………………………………………………………..4-33
Främre förvaringslåda …………………………………………………………………………………………………………….4-34
Sidoluckor ……………………………………………………………………………………………………………………………..4-35
Motorhuv ……………………………………………………………………………………………………………………………….4-36
Undre paneler ………………………………………………………………………………………………………………………..4-36
Behållare för spolarvätska ……………………………………………………………………………………………………….4-37
Hyttskydd (F.O.P.S.) ……………………………………………………………………………………………………………….4-37
LasthanteringsöglA …………………………………………………………………………………………………………………4-38
Kabel för roterande varningsljus ……………………………………………………………………………………………….4-38
Säkerhetsventiler ……………………………………………………………………………………………………………………4-39
Flödesväljarventiler för extra verktyg …………………………………………………………………………………………4-39
Tillförselventiler för extrautrustning ……………………………………………………………………………………………4-40
Reglage för självkopplande motvikt …………………………………………………………………………………………..4-40
Bränsletankens påfyllningspump ………………………………………………………………………………………………4-41
SEKTION 5 – DRIFTSINSTRUKTIONER ………………………………………………………………………………………. 5-1
Innan maskinen tas i bruk ………………………………………………………………………………………………………….5-1
Köra maskinen …………………………………………………………………………………………………………………………5-2
Inkörningsperiod ………………………………………………………………………………………………………………………5-3
Stöldskydd ………………………………………………………………………………………………………………………………5-4
Starta motorn …………………………………………………………………………………………………………………………..5-6
Föra upp maskinen i arbetstemperatur ………………………………………………………………………………………..5-8
Körning av motorn ……………………………………………………………………………………………………………………5-9
Stoppa motorn ……………………………………………………………………………………………………………………….5-10
Körning av maskinen i kallt väder ……………………………………………………………………………………………..5-11
Körning av maskinen i varmt väder …………………………………………………………………………………………..5-12
Körning av maskinen ………………………………………………………………………………………………………………5-13
Larvning ………………………………………………………………………………………………………………………………..5-14
Lyft av maskinen …………………………………………………………………………………………………………………….5-17
Godshantering ……………………………………………………………………………………………………………………….5-17
Godshanteringsgränser …………………………………………………………………………………………………………..5-19
Arbete i vatten ……………………………………………………………………………………………………………………….5-19
INNEHÅLLSFÖRTECKNING
Driftsinstruktioner (forts.)
Körning i sluttningar ……………………………………………………………………………………………………………….5-20
Arbeta med djupgrävningsskopa ………………………………………………………………………………………………5-20
Parkera maskinen ………………………………………………………………………………………………………………….5-21
Reglage för avlägsnande av damm i kylare och oljekylare …………………………………………………………..5-23
Extra hydraulkretsar ……………………………………………………………………………………………………………….5-24
Sänka aggregatet vid maskinfel ……………………………………………………………………………………………….5-29
Placera banden i transportläge ………………………………………………………………………………………………..5-30
Placera banden i arbetsläge ……………………………………………………………………………………………………5-31
Självkopplande motvikt …………………………………………………………………………………………………………..5-33
Transportera maskinen …………………………………………………………………………………………………………..5-35
SEKTION 6 – SERVICEINTERVALL ……………………………………………………………………………………………. 6-1
Serviceinstruktioner ………………………………………………………………………………………………………………….6-1
Timmätare ………………………………………………………………………………………………………………………………6-2
Dagliga inspektioner …………………………………………………………………………………………………………………6-2
Intervall …………………………………………………………………………………………………………………………………..6-4
SEKTION 7 – SMÖRJNING/FILTER/VÄTSKOR ……………………………………………………………………………. 7-1
Vätskor och smörjmedel ……………………………………………………………………………………………………………7-1
Miljö ……………………………………………………………………………………………………………………………………….7-4
Volymer och specifikationer för vätskor och smörjmedel ……………………………………………………………….7-4
Smörjpunkter …………………………………………………………………………………………………………………………..7-5
Nivåer …………………………………………………………………………………………………………………………………..7-11
Motor ……………………………………………………………………………………………………………………………………7-13
Kylsystem ……………………………………………………………………………………………………………………………..7-16
Bränslesystem ……………………………………………………………………………………………………………………….7-19
Avlasta tryck i hydraulsystemet ………………………………………………………………………………………………..7-26
Hydraulsystem ………………………………………………………………………………………………………………………7-28
Luftfilter ………………………………………………………………………………………………………………………………..7-39
Svängreduktionsväxlar ……………………………………………………………………………………………………………7-43
Larvreduktionsväxlar ………………………………………………………………………………………………………………7-45
SEKTION 8 – UNDERHÅLL/JUSTERINGAR ………………………………………………………………………………… 8-1
Larvband ………………………………………………………………………………………………………………………………..8-1
Bandrullar och ledarhjul ……………………………………………………………………………………………………………8-5
Kylare och oljekylare ………………………………………………………………………………………………………………..8-5
Fläkt- och generatorrem ……………………………………………………………………………………………………………8-7
Justering av motorventilernas lyftarmarginaler ……………………………………………………………………………..8-8
Bränsletankens filter …………………………………………………………………………………………………………………8-8
Hyttskydd (F.O.P.S.) ………………………………………………………………………………………………………………..8-9
Brandsläckare …………………………………………………………………………………………………………………………8-9
Svetsa på maskinen ……………………………………………………………………………………………………………….8-10
Kontroll och rengöring av maskinen ………………………………………………………………………………………….8-10
INNEHÅLLSFÖRTECKNING
Underhåll/Justeringar (forts.)
Kontrollera cylinderläckage ……………………………………………………………………………………………………..8-11
Plast- och konsthartsdelar ……………………………………………………………………………………………………….8-11
Slitagegränser för tänder och tandspetsar …………………………………………………………………………………8-12
Byte av tand på djupgrävningsskopan ……………………………………………………………………………………….8-12
Byta djupgrävningsskopa ………………………………………………………………………………………………………..8-13
Inläggning av mellanlägg för djupgrävningsskopa ……………………………………………………………………….8-14
Luftkonditionering …………………………………………………………………………………………………………………..8-15
Felsökning på motorn ……………………………………………………………………………………………………………..8-19
Inspektion av åtdragning av hårdvara ……………………………………………………………………………………….8-21
SEKTION 9 – ELSYSTEM …………………………………………………………………………………………………………… 9-1
Säkringar ………………………………………………………………………………………………………………………………..9-1
Batterier ………………………………………………………………………………………………………………………………….9-3
Generator ……………………………………………………………………………………………………………………………….9-6
Startmotor ……………………………………………………………………………………………………………………………….9-6
Byta en lampa ………………………………………………………………………………………………………………………….9-7
SEKTION 10 – UPPSTÄLLNING ………………………………………………………………………………………………… 10-1
Uppställning av maskinen ………………………………………………………………………………………………………..10-1
SEKTION 11 – SPECIFIKATIONER ……………………………………………………………………………………………. 11-1
Motor ……………………………………………………………………………………………………………………………………11-1
Hydraulsystem ……………………………………………………………………………………………………………………….11-1
Underrede ……………………………………………………………………………………………………………………………..11-2
Säkerhetsanordningar …………………………………………………………………………………………………………….11-2
Förarhytt ……………………………………………………………………………………………………………………………….11-3
Ljudnivåer ……………………………………………………………………………………………………………………………..11-3
Vibrationsnivå inne i hytten ………………………………………………………………………………………………………11-3
Hytt ………………………………………………………………………………………………………………………………………11-3
Transport ………………………………………………………………………………………………………………………………11-3
Vikter ……………………………………………………………………………………………………………………………………11-4
Standardaggregat …………………………………………………………………………………………………………………..11-4
Kort aggregat …………………………………………………………………………………………………………………………11-4
Djupgrävningsskopor ………………………………………………………………………………………………………………11-4
Måttuppgifter för maskinen ………………………………………………………………………………………………………11-5
Sammanlagda dimensioner och vikt på maskinens huvudkomponenter …………………………………………11-7
Arbetsområde ………………………………………………………………………………………………………………………..11-8
SEKTION 12 – ALFABETISKT REGISTER …………………………………………………………………………………. 12-1
VÄNLIGEN NOTERA:
- Detta är samma manual som används av ÅTERFÖRSÄLJARE för att SERVICE ditt fordon. Handboken kan vara helt och hållet din – När betalningen är klar
- kommer du att föras till nedladdningssidan där du kan ladda ner manualen. Allt på 2-5 minuter!! Behöver du någon annan service-/reparations-/delarmanual,
- kontakta oss gärna på heydownloadss @gmail.com. Vi kan överraska dig med ett trevligt erbjudande
K.I
