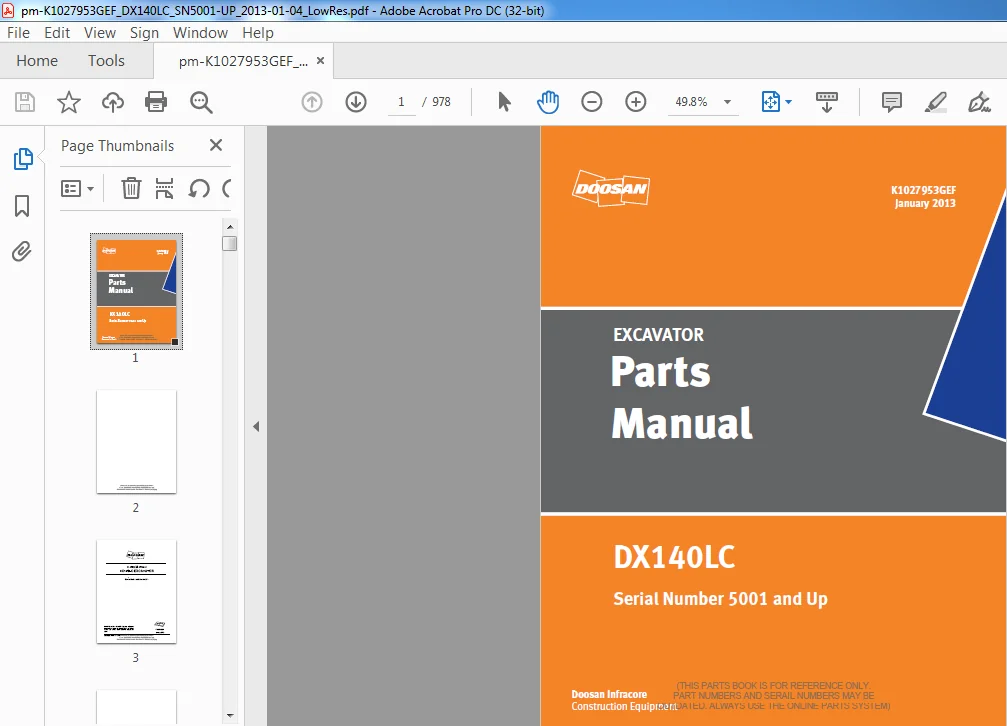

Doosan DX140LC Excavator Parts Manual K1027953GEF – PDF DOWNLOAD
FILE DETAILS:
Doosan DX140LC Excavator Parts Manual K1027953GEF – PDF DOWNLOAD
Size:15.4 MB
Pages : 978
Format: PDF
Language: English
Brand: Doosan
Format: PDF
Language: English
Brand: Doosan
TABLE OF CONTENTS:
Doosan DX140LC Excavator Parts Manual K1027953GEF – PDF DOWNLOAD
Fig. | 011 | CYLINDER BLOCK | BLOC CYLINDRE |
012 | TIMING GEAR CASE | CARTER DE DISTRIBUTION | |
013 | FLYWHEEL HOUSING | CARTER DE VOLANT MOTEUR | |
014 | OIL SEAL | JOINT | |
015 | BREATHER | CONDUIT DE VENTILATION | |
015A | BREATHER | CONDUIT DE VENTILATION | |
015B | BREATHER | CONDUIT DE VENTILATION | |
016 | DRIVING SYSTEM | SYSTEME D’CENTRAINEMENT | |
017 | CYLINDER HEAD | CULLASSE | |
018 | CYLINDER HEAD COVER | COUVERTURE DE CULASSE | |
019 | TIMING SYSTEM | SYSTEME DE SYNCHRONISATION | |
020 | OIL PUMP | POMPE A HUILE | |
021 | OIL FILTER & OIL COOLER | FILTRE D’HUILE | |
022 | OIL PAN | CARTER D’HUILE | |
023 | THERMOSTAT | THERMOSTAT | |
024 | WATER PUMP | SYSTEME DE REFROIDSSEMENT | |
024A | WATER PUMP(DX138LC) | ENSEMBLE POMPE A EAU | |
025 | COOLING FAN | VENTILATEUR | |
025A | COOLING FAN(DX138LC) | VENTILATEUR | |
026 | INTAKE & EXHAUST MANIFOLD | D’ADMISSION ET D’ECHAPPEMENT | |
027 | TURBO CHARGER | CHARGEUR DE TURBO | |
028 | INJECTOR | INJECTEUR | |
029 | INJECTION PIPE | PIPE D’INJECTION | |
030 | INJECTION PUMP | POMPE D’INJECTION | |
031 | ENGINE CONTROL | COMMANDE REGIME MOTEUR | |
032 | FUEL SYSTEM | INJECTEUR ET POMPE-INJECTEUR | |
033 | ALTERNATOR MOUNTING | ALTERNATEUR | |
034 | LIFTING HOOK | CROCHET DE LEVAGE | |
035 | STARTER | DEMARREUR |
037 WIRE HARNESS | JAGUE DE NIVEAU |
038 ENGINE MOUNTING | MOTEUR |
039 AIR COMPRESSOR | COMPRESSEUR D’AIR |
040 OVERHAUL GASKET KIT – ALL | KIT DE GARNITURE DE REVISION |
041 OVERHAUL GASKET KIT – TOP | KIT DE GARNITURE DE REVISION |
Fig. | 1100 | MAIN FRAME | BATI PRINCIPAL |
1110 | COUNTER WEIGHT | MASSE D’EQUILIBRAGE | |
1120 | ENGINE MOUNTING | MOTEUR | |
1130 | RADIATOR MOUNTING | SUPPORT DE RADIATEUR | |
1140 | RADIATOR | RADIATEUR | |
1150 | MUFFLER | SILENCIEUX | |
1160 | AIR CLEANER ASS’Y | ENSEMBLE FILTRE A AIR | |
1170 | AIR CLEANER | FILTRE A AIR | |
1180 | PUMP INSTALLATION | POMPE | |
1190 | SWING DEVICE | SYSTEME D’ORIENTATION | |
1200 | FUEL TANK | RESERVOIR DE GAZOLE | |
1210 | FUEL PIPING | CONDUITES DE GAZOLE | |
1220 | OIL TANK | RESERVOIR D’HUILE | |
1230 | OIL COOLER PIPING(1) | CONDUITES DE HUILE | |
1240 | OIL COOLER PIPING(2) | CONDUITES DE HUILE | |
1250 | OIL COOLER PIPING(3) | CONDUITES DE HUILE | |
1260 | MAIN PIPING(1) – PUMP | CONDUITES DE BATI PRINCIPAL | |
1261 | MAIN PIPING(1) – PUMP | CONDUITES DE BATI PRINCIPAL | |
1270 | MAIN PIPING(2) – BOOM | CONDUITES DE BATI PRINCIPAL | |
1280 | MAIN PIPING(3) – SWING & TRAVEL | CONDUITES DE PRINCIPAL | |
1290 | MAIN PIPING(4) – ARM & BUCKET | CONDUITES DE PRINCIPAL | |
1300 | PILOT PIPING (1) | CONDUITES DE PILOTE | |
1310 | PILOT PIPING (2) | CONDUITES DE PILOTE | |
1311 | PILOT PIPING (2) | CONDUITES DE PILOTE | |
1320 | PILOT PIPING (3) | CONDUITES DE PILOTE | |
1330 | PILOT PIPING (4) | CONDUITES DE PILOTE | |
1340 | PILOT PIPING (5) | CONDUITES DE PILOTE | |
1350 | PILOT PIPING (6) (THIS PARTS BOOK | S FO CONDUITES DE PILOTE R REFERENCE ONLY. |
1370 | PILOT PIPING (8) | CONDUITES DE PILOTE |
1380 | CONTROL STAND – L.H. | CONSOLE DE COMMANDE |
1390 | CONTROL STAND – R.H. | CONSOLE DE COMMANDE |
1400 | SEAT SLIDING PLATE | POSEZ GLISSER LE PLAT |
1410 | SEAT PLATE | POSEZ LE PLAT |
1420 | SEAT MOUNTING | SIEGE LE SUPPORT |
1430 | SEAT | SIEGE |
1440 | DUCT COVER | CONDUITES COUVERCLE |
1450 | HEATER COVER | BOITIES DE CHAUFFAGE |
1460 | CABIN MOUNTING | SUPPORT DE CABINE |
1470 | CABIN(1) | CABINE |
1480 | CABIN(2) | CABINE |
1490 | CABIN(3) | CABINE |
1500 | CABIN(4) | CABINE |
1505 | HANDLE – CABIN | HANDLE |
1510 | FLOOR MAT | PLANCHER |
1520 | FLOOR PLATE | TOLE DE PLANCHER |
1530 | HANDLE ASS’Y | HANDLE |
1540 | ROOF COVER | COUVERCLE |
1550 | FOOT REST – L.H. | REPOS DE PIED |
1560 | FOOT REST – R.H. | REPOS DE PIED |
1570 | SUPPORT & BAFFLE(1) | APPUI ET CLOISON |
1580 | SUPPORT & BAFFLE(2) | APPUI ET CLOISON |
1590 | SIDE DOOR – L.H | ENSEMBLE DE PORTE |
1600 | SIDE DOOR – R.H | ENSEMBLE DE PORTE |
1610 | BATTERY COVER | COUVERCLE |
1620 | COVER | COUVERCLE |

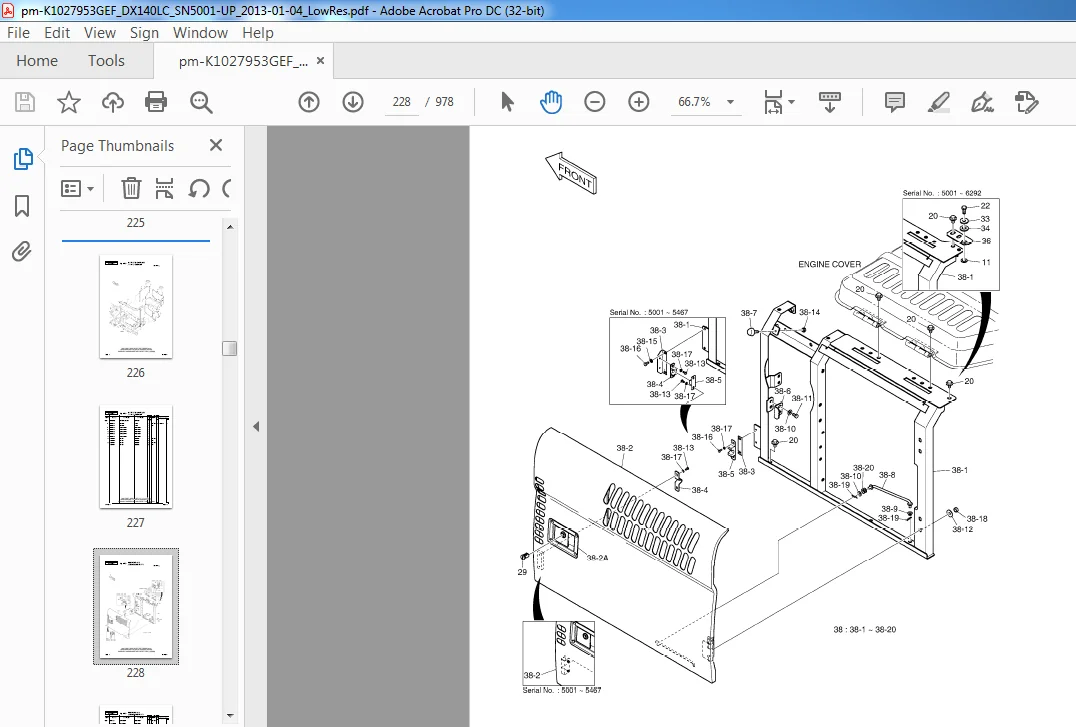

1630 | ENGINE COVER | COUVERTURE DE MOTEUR |
1640 | ACOUSTIC FOAM | ENSEMBLE DE EPONGE |
1650 | UNDER COVER | TOLES IMFERIEVRES |
1660 | LUBRICATION PIPING | LUBRIFICATION |
1670 | ELECTRIC BOX ASS’Y | EQUIPMENT ELECTRIQUE |
1671 | ELECTRIC BOX ASS’Y | EQUIPMENT ELECTRIQUE |
1680 | ELECTRIC PARTS – CABIN | PIECES ELECTRIQUES |
1690 | ELECTRIC PARTS – CONTROL STAND | PIECES ELECTRIQUES |
1700 ELECTRIC PARTS
1710 | ELECTRIC PARTS – ENGINE | PIECES ELECTRIQUES |
1711 | ELECTRIC PARTS – ENGINE | PIECES ELECTRIQUES |
1720 | ALTERNATOR MOUNTING | ALTERNATEUR |
1730 | ELECTRIC PARTS – WORKING LAMP | EQUIPMENT ELECTRIQUE |
1740 | ELECTRIC WIRING | POSE DE FILES ELECTRIQUES |
1750 | HEATER PIPING | CONDUITES DE CHAUFFAGE |
1760 | AIRCON UNIT | REFRIGERATION |
1770 | AIRCONDITIONER | REFRIGERATION |
Fig. 4100 MAIN PUMP POMPE
4110 REGULATOR-FRONT REGULATEUR
4120 REGULATOR-RE
4130 | GEAR PUMP POMPE |
4140 | SWING MOTOR MOTEUR D’ORIENTATION |
4150 | SWING REDUCTION GEAR REDEUTEUR D’ORIENTATION |
4160 | TRAVEL REDUCTION GEAR BOITE REDUCTEUR |
4161 | TRAVEL REDUCTION GEAR BOITE REDUCTEUR |

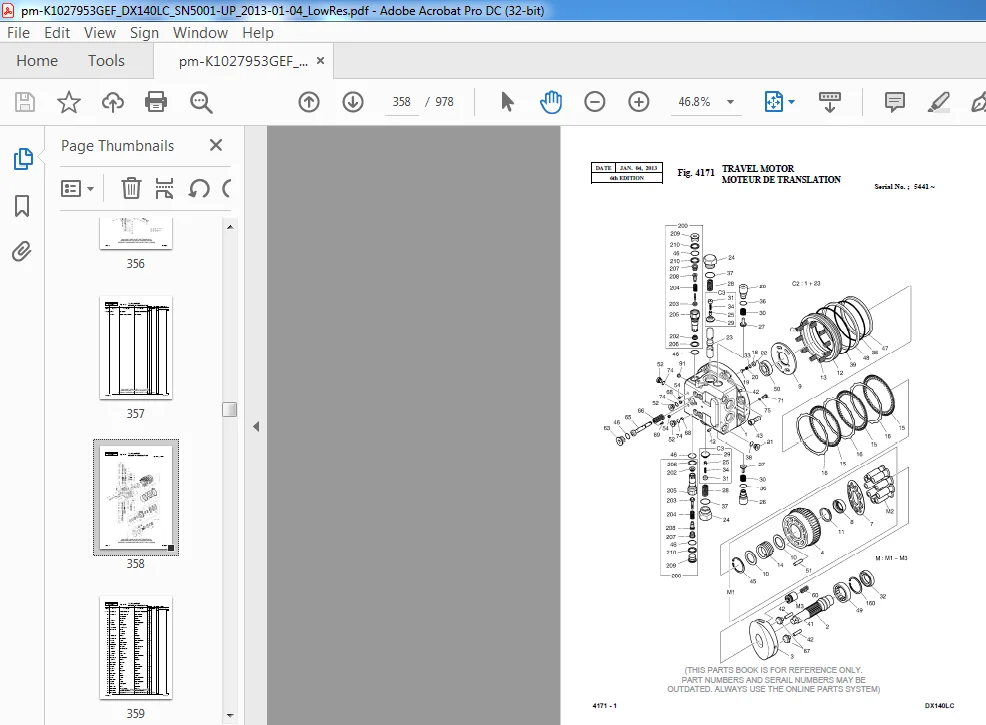

4170 | TRAVEL MOTOR MOTEUR DE TRANSLATION |
4171 | TRAVEL MOTOR MOTEUR DE TRANSLATION |
4180 | CONTROL VALVE DISTRIBUTEUR |
4190 | REMOTE CONTROL VALVE VANNE DE COMMAND A DISTANCE |
4200 | PEDAL VALVE VANNE |
4210 | SOLENOID VALVE VANNE |
4211 | SOLENOID VALVE VANNE |
4220 | BOOM CYLINDER – L.H VERIN DE FLECHE |
4230 | BOOM CYLINDER – R.H VERIN DE FLECHE |
4240 | ARM CYLINDER VERIN DE BALANCIER |
4250 | BUCKET CYLINDER VERIN DE GODET |
4260 | BOOM CYLINDER – L.H (LOCK VALVE) VERIN DE FLECHE |
4270 | BOOM CYLINDER – R.H (LOCK VALVE) VERIN DE FLECHE |
4280 | ARM CYLINDER – LOCK VALVE VERIN DE BALANCIER |
4290 | PEDAL VALVE VANNE |
4300 | REMOTE CONTROL VALVE – DOZER VANNE DE COMMAND A DISTANCE |
4310 | DOZER CYLINDER – L.H CYLINDRE DE DOZER |
4320 | DOZER CYLINDER – R.H CYLINDRE DE DOZER |
4330 | CENTER JOINT – DOZER JOINT TOURNANT |
4340 | BOOM CYLINDER – L.H (ARTI BOOM) VERIN DE FLECHE |
4350 | BOOM CYLINDER – R.H (ARTI BOOM) VERIN DE FLECHE |
4360 | ARTI. BOOM CYLINDER VERIN DE ARTICULAIRE FLECHE |
4370 | ARM CYLINDER – ARM 2.1m (ARTI. BOOM) VERIN DE BALANCIER |
4380 | ARM CYLINDER – ARM 2.5m (ARTI. BOOM) VERIN DE BALANCIER |
4390 | BOOM CYLINDER – L.H (LOCK VALVE) ARTI VERIN DE FLECHE |
4400 | BOOM CYLINDER – R.H (LOCK VALVE) ARTI VERIN DE FLECHE |
4410 | ARM CYLINDER – ARM 2.1m (ARTI) L/V VERIN DE BALANCIER |
4420 | ARM CYLINDER – ARM 2.5m (ARTI) L/V VERIN DE BALANCIER |
4430 | CONTROL VALVE – ROTATING DISTRIBUTEUR |
4431 | CONTROL VALVE – ROTATING DISTRIBUTEUR |
4440 | CONTROL VALVE ARTI BOOMTS BOOK S FORDISTRIBUTEUCR E ONLY. |
OUTDATED. ALWAYS USE THE ONLINE PARTS SYSTEM)
4441 | CONTROL VALVE – ARTI BOOM | DISTRIBUTEUR |
4450 | CONTROL VALVE – ROTATING(ARTI) | DISTRIBUTEUR |
4451 | CONTROL VALVE – ROTATING(ARTI) | DISTRIBUTEUR |
4460 | REMOTE CONTROL VALVE – ROPS | VANNE DE COMMAND A DISTANCE |
6170 WINDOW GUARTDDATED. ALWAYS USE TH
GARDE DE FENETRSE YSTEM)
6180 | FOGS GUARD | EMBRUME LA GARDE |
6190 | ALTERNATOR – 80A | ALTERNATEUR |
6200 | CD PLAYER | PLAQUEUR DE CD |
6210 | FUEL HEATER | RECHAUFFEUR DE CARBURANT |
6220 | TRAVEL ALARM | ALARME DE VOYAGE |
6230 | WORKING LAMP(2-LAMP) | LAMPE FONCTIONNANTE |
6240 | WORKING LAMP(4-LAMP) | LAMPE FONCTIONNANTE |
6250 | WORKING LAMP – REAR | AVERTISSEUR RELAIS |
6260 | ROTATING BEACON | FEU DE CIRCULATION |
6270 | ROTATING BEACON MOUNTING | SUPPORT TOURNANT DE BALISE |
6280 | ROTATING BEACON(TELESCOPIC) WITH LAMP | FEU DE CIRCULATION |
6290 | ROTATING BEACON(TELESCOPIC) W/O LAMP | FEU DE CIRCULATION |
6300 | OVERLOAD WARNING | AVERTISSEMENT DE SURCHARGE |
6310 | LOWER WIPER | ABAISSEZ L’ESSUIE-GLACE |
6320 | WORKING LAMP(2-LAMP) | LAMPE FONCTIONNANTE |
6330 | WORKING LAMP(4-LAMP) | LAMPE FONCTIONNANTE |
6340 | ROTATING BEACON – WITH FOGS | FEU DE CIRCULATION |
6350 | MAIN PIPING – ONE WAY | CONDUITES DE BATI PRINCIPAL |
6360 | ONE WAY PIPING – WITH FILTER | TUYAUTERIE A SENS UNIQUE |
6370 | PILOT PIPING – ONE WAY | CONDUITES DE PILOTE |
6380 | MAIN PIPING – TWO WAY | CONDUITES DE BATI PRINCIPAL |
6390 | TWO WAY PIPING – WITH FILTER | TUYAUTERIE DE DEUX MANIERES |
6400 | PILOT PIPING – TWO WAY(1) | CONDUITES DE PILOTE |
6401 | PILOT PIPING – TWO WAY(1) | CONDUITES DE PILOTE |
6410 | PILOT PIPING – TWO WAY(2) | CONDUITES DE PILOTE |
6415 | FLOOR MAT – TWO WAY | PLANCHER |
6420 | BOOM PIPING – ONE & TWO WAY(BOOM-4.6m) | TUYAUTERIE DE PERCHE |
6430 | ARM PIPING – ONE & TWO WAY(ARM 2.5m) | CONDUITES DE BALANCIER |
6440 | ARM PIPING – CLAMSHELL ARM 2.5m | CONDUITES DE BALANCIER |
6450 | PATTERN CHANGE PIPING (1) | TUYAUTERIE DE CHANGEMENT DE MODELE |
6460 | PATTERN CHANGE PIPING (2) | TUYAUTERIE DE CHANGEMENT DE MODELE |
6470 | SWING ALARM | AVERTISSEUR |
6480 | MAIN PIPING – QUICK FIT | CONDUITES DE BATI PRINCIPAL |
6490 | ELECTRIC PARTS – QUICK CLAMP | BRIDE RAPIDE |
6500 | BOOM PIPING – QUICK CLAMP(BOOM-4.6m) | TUYAUTERIE DE PERCHE |
6510 ARM PIPING – QUI
6850 | TRACK FRAME – LONG CRAWLER TRAIN DE ROULEMENT |
6860 | TRAVEL PIPING – LONG CRAWLER ARMATURE DE VOYAGE |
6870 | TRACK SHOE ASS’Y – 500G(LONG CRAWLER) MAILLON DE CHAINE |
6871 | TRACK SHOE ASS’Y – 500G(LONG CRAWLER) MAILLON DE CHAINE |
6880 | TRACK SHOE ASS’Y – 600G(LONG CRAWLER) MAILLON DE CHAINE |
6881 | TRACK SHOE ASS’Y – 600G(LONG CRAWLER) MAILLON DE CHAINE |
6890 | TRACK SHOE ASS’Y – 700G(LONG CRAWLER) MAILLON DE CHAINE |
6891 | TRACK SHOE ASS’Y – 700G(LONG CRAWLER) MAILLON DE CHAINE |
6900 | TRACK FRAME – DOZER(LONG) TRAIN DE ROULEMENT |
6910 | MAIN PIPING – ARTI BOOM CONDUITES DE PRINCIPAL |
6920 | PILOT PIPING – ARTI BOOM CONDUITES DE PILOTE |
6930 | ARTI BOOM PERCHE D’ARTI |
6940 | ARTI BOOM PIPING TUYAUTERIE DE PERCHE D’ARTI |
6950 | LUBRICATION PIPING – ARTI BOOM TUYAUTERIE DE LUBRIFICATION |
6960 | MAIN PIPING – ONE WAY (ARTI) CONDUITES DE PRINCIPAL |
6970 | MAIN PIPING – TWO WAY (ARTI) CONDUITES DE PRINCIPAL |
6980 | ONE & TWO WAY PIPING – WITH FILTER CONDUITES DE BALANCIER |
6990 | ARTI BOOM PIPING – ONE & TWO WAY TUYAUTERIE DE PERCHE D’ARTI |
7000 | MAIN PIPING – ROTATING (ARTI OR DOZER) CONDUITES DE PRINCIPAL |
7010 | PILOT PIPING – ROTATING (ARTI) CONDUITES DE PILOTE |
7015 | FLOOR MAT – THREE PEDAL PLANCHER |
7020 | ARTI BOOM PIPING – ROTATING TUYAUTERIE DE PERCHE D’ARTI |
7030 | MAIN PIPING – QUICK FIT(ARTI) CONDUITES DE PRINCIPAL |
7040 | ARTI BOOM PIPING – QUICK CLAMP TUYAUTERIE DE PERCHE D’ARTI |
7050 | PILOT PIPING – LOCK VALVE(ARTI BOOM) CONDUITES DE PILOTE |
7060 | ARTI BOOM PIPING – LOCK VALVE TUYAUTERIE DE PERCHE D’ARTI |
7070 | PILOT PIPING – LOCK VALVE ARM(ARTI) CONDUITES DE PILOTE |
7080 | ARTI ARM PIPING – LOCK VALVE CONDUITES DE VERROU VANNE |
7090 | BUCKET – 0.24㎥(460mm) GODET |
7100 | BUCKET – 0.39㎥ GODET |
7110 | BUCKET – 0.45㎥ GODET |
7120 | BUCKET – 0.51㎥ GODET |
7130 | BUCKET – 0.64㎥ GODET |
7140 | BUCKET – 0.76㎥ GODET |
7150 | BUCKET ASS’Y – 0.38㎥ (30″) – SIDE PIN ENSEMBLE DE GODET |
7160 | BUCKET ASS’Y – 0.44 33″) – SIDE PION K S FORENSEMBLE DE GODETLY. |
OUTDATED. ALWAYS USE THE ONLINE PARTS SYSTEM)
7170 | BUCKET ASS’Y – 0.48㎥ (36″) – SIDE PIN ENSEMBLE DE GODET |
7180 | BUCKET ASS’Y – 0.45m³ – DITCH CLEANING GODET |
7190 | BUCKET ASS’Y – 0.54m³ – DITCH CLEANING GODET |
7200 | RADIO RADIO |
7210 | MIRROR – ADDITIONAL MIROIR – ADDITIONNEL |
7220 | MIRROR – ADDITIONAL(CABIN) MIROIR – ADDITIONNEL |
7230 | REAR VIEW CAMERA APPAREIL-PHOTO DE VUE ARRIERE |
7240 | CONTROL STAND – L.H(ROPS) CONSOLE DE COMMANDE |
7250 | CONTROL STAND – R.H(ROPS) CONSOLE DE COMMANDE |
7260 | SEAT SLIDING PLATE – ROPS POSEZ GLISSER LE PLAT |
7270 | SEAT PLATE – ROPS POSEZ LE PLAT |
7280 | SUSPENSION – ROPS SUSPENSION |
7290 | SEAT MOUNTING – ROPS SIEGE LE SUPPORT |
7300 | SEAT – ROPS SIEGE |
7310 | DUCT COVER – ROPS CONDUITES COUVERCLE |
7320 | HEATER COVER – ROPS BOITIES DE CHAUFFAGE |
7330 | CABIN MOUNTING – ROPS SUPPORT DE CABINE |
7340 | CABIN(1) – ROPS CABINE |
7350 | CABIN(2) – ROPS CABINE |
7360 | CABIN(3) – ROPS CABINE |
7370 | CABIN(4) – ROPS CABINE |
7380 | FLOOR MAT – ROPS PLANCHER |
7390 | FLOOR MAT – ONE PEDAL(R.H)(ROPS) PLANCHER |
7400 | FLOOR MAT – ONE PEDAL(L.H)(ROPS) PLANCHER |
7410 | FLOOR MAT – TWO PEDAL(ROPS) PLANCHER |
7420 | FLOOR PLATE – ROPS TOLE DE PLANCHER |
7430 | HANDLE – CABIN(ROPS) HANDLE |
7440 | ROOF COVER – PC(ROPS) COUVERTURE DE TOIT |
7450 | ROOF COVER – STEEL(ROPS) COUVERTURE DE TOIT |
7460 | FOOT REST – L.H(ROPS) REPOS DE PIED |
7470 | FOOT REST – R.H(ROPS) REPOS DE PIED |
7480 | RAIN SHIELD – ROPS BOUCLIER DE PLUIE |
7490 | CABIN LOW GUARD – ROPS GARDE |
7500 | WINDOW GUARD – ROPS GARDE DE FENETRE |
7510 | FOGS GUARD – ROPS EMBRUME LA GARDE |
7520 | ELECTRIC PARTS CAB N(ROPS) BOOK S FORPIECES ELECTRIQUESLY. |
7521 | ELECTRIC PARTS – CABIN(ROPS) | PIECES ELECTRIQUES |
7530 | ELECTRIC PARTS – CONTROL STAND(ROPS) | PIECES ELECTRIQUES |
7540 | AUDIO – ROPS | AUDIO |
7550 | WORKING LAMP(2-LAMP) – ROPS | LAMPE FONCTIONNANTE |
7560 | WORKING LAMP(6-LAMP) – ROPS | LAMPE FONCTIONNANTE |
7570 | WORKING LAMP(2-LAMP) – ROPS GUARD | LAMPE FONCTIONNANTE |
7580 | WORKING LAMP(6-LAMP) – ROPS GUARD | LAMPE FONCTIONNANTE |
7590 | TELESCOPIC BEACON – ROPS | TELESCOPIQUE BEACON |
7600 | TELESCOPIC BEACON – ROPS(WITH LAMP) | TELESCOPIQUE BEACON |
7610 | ROTATING BEACON – ROPS | FEU DE CIRCULATION |
7620 | ROTATING BEACON – ROPS(WITH LAMP) | FEU DE CIRCULATION |
7630 | ROTATING BEACON – ROPS(GUARD) | SUPPORT TOURNANT DE BALISE |
7640 | VENTILATION – ROPS | VENTILATION |
7650 | AIRCONDITIONER – ROPS | REFRIGERATION |
7660 | TRAVEL ALARM – ROPS | ALARME DE VOYAGE |
7670 | FUEL HEATER – ROPS | RECHAUFFEUR DE CARBURANT |
7680 | QUICK CLAMP SWITCH – ROPS | COMMUTATEUR RAPIDE DE BRIDE |
7690 | OVERLOAD WARNING – ROPS | AVERTISSEMENT DE SURCHARGE |
7700 | LOWER WIPER – ROPS | ABAISSEZ L’ESSUIE-GLACE |
7710 | 12V SOCKET – ROPS | DOUILLE 12V |
7720 | PILOT PIPING – ROPS | CONDUITES DE PILOTE |
7730 | ELECTRIC WIRING – ROPS | EQUIPMENT ELECTRIQUE |
7740 | RUBBER SHOE ASS’Y – 500G | CHAUSSURE EN CAOUTCHOUC |
7750 | RUBBER SHOE ASS’Y – 500G(LONG CRAWLER) | CHAUSSURE EN CAOUTCHOUC |
7760 | TROPICAL PARTS – TIER 2 | PIECES TROPICALES |
7770 | TROPICAL PARTS – TIER 3 | PIECES TROPICALES |
VIDEO PREVIEW OF THE MANUAL:
IMAGES PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is the SAME manual used by the dealers to troubleshoot any faults in your vehicle. This can be yours in 2 minutes after the payment is made.
- Contact us at [email protected] should you have any queries before your purchase or that you need any other service / repair / parts operators manual.
S.M
Marcel Gael –
Helpful
