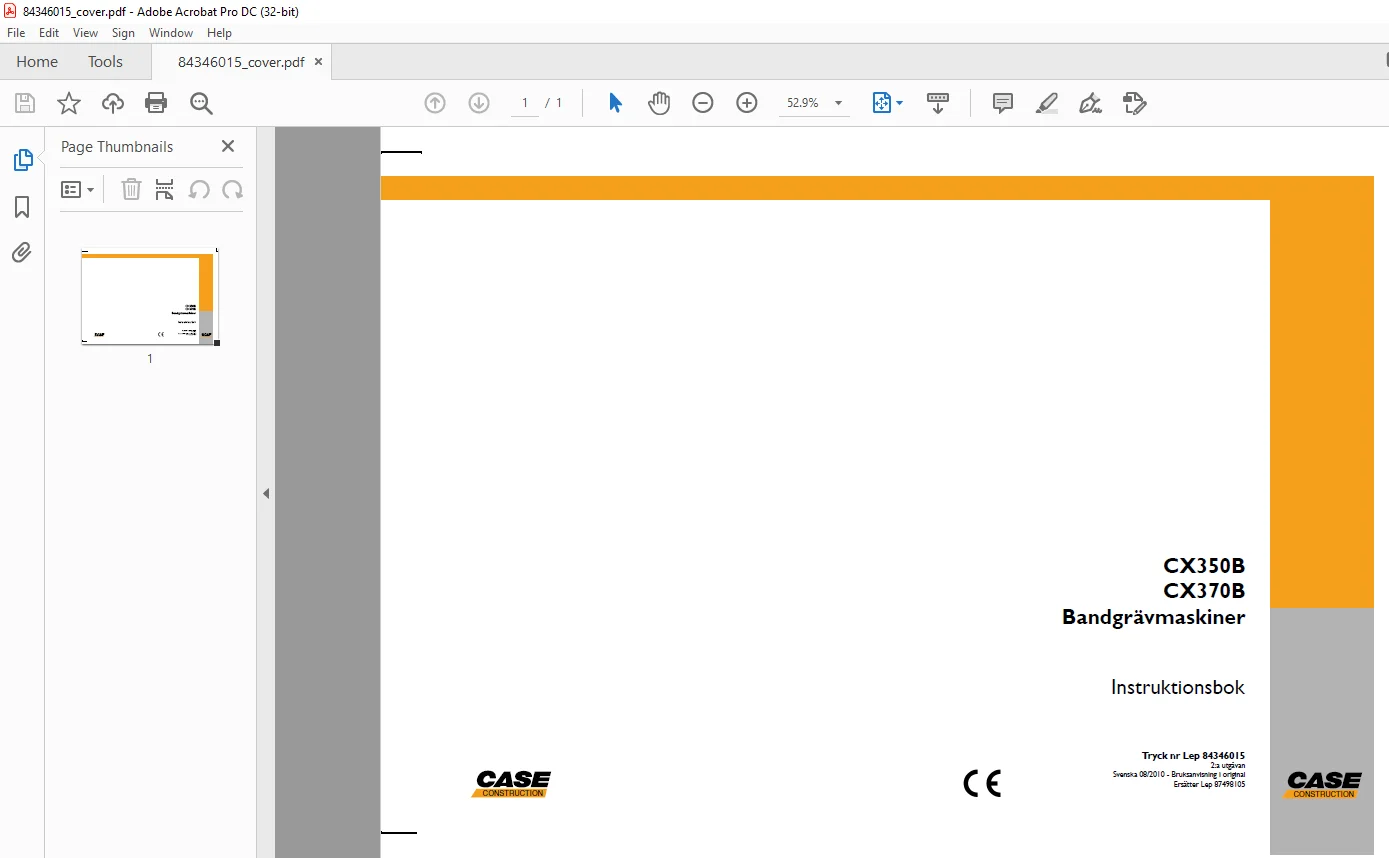

Case CX350B CX370B Bandgrävmaskiner Instruktionsbok Manual 84346015 – PDF DOWNLOAD (SWEDISH)
Din maskin har konstruerats och byggts enligt de högsta kvalitetsnormerna. Den uppfyller alla nu gällande säkerhetsbestämmelser. Se “Officiella dokument”. Men risken för olyckor kan aldrig uteslutas helt. Därför är det viktigt att följa elementära säkerhetsregler och försiktighetsåtgärder.
Läs denna handledning omsorgsfullt med särskild uppmärksamhet på anvisningarna beträffande säkerhet, drift och underhåll för att undvika risken för skada vid drift eller underhåll av maskinen.
Denna maskins standardtillbehör och standardverktyg är konstruerade för att utföra alla slags schaktnings och hanteringsarbeten. Om du vill använda denna maskin för att hantera en last (rör, kulvertar, formmaterial etc.), se till att den är utformad för att utföra denna typ av arbete. För denna typ av användning måste maskinen vara utrustad med en överlastindikator, en belastningstabell motsvarande typen av maskin och dess aggregat och en lastupphängningspunkt. Alla lagstiftningskrav måste alltså följas strikt.
Använd inte denna maskin för annat ändamål eller annan uppgift än de som beskrivs i denna bok. Om maskinen ska användas för arbete som omfattar användning av speciella aggregat, tillbehör eller utrustning, kontakta din CASE-återförsäljare för att kontrollera att om anpassningar eller ändringar som har gjorts stämmer överens med maskinens tekniska specifikationer och med gällande säkerhetskrav.
Varje ändring eller anpassning som inte har godkänts av tillverkaren kan göra maskinens ursprungliga överensstämmelse med säkerhetsbestämmelserna ogiltig.
Maskinen måste genomgår regelbundna inspektioner, vars frekvens varierar beroende på typ av användning. Kontakta din CASE-återförsäljare.
Maskinens motor och bränslesystem är utformade och byggda enligt nationella utsläppstak. Det är för återförsäljare, kunder, förare och användare strängt förbjudet enligt lag att utföra icke godkända ändringar. Om dessa villkor inte uppfylls kan det leta till böter, kostnader för omarbetningar, ogiltig garanti, rättsliga åtgärder och risk för att maskinen beslagtas till dess att omarbetning genomförts som återställt den till ursprungsskicket. Service och/eller reparation av motorn får endast utföras av en behörig tekniker!
Innan en ny operatör tillåts använda denna maskin, kontrollera:
1.Att operatören är behörig att sköta maskinen korrekt och på ett säkert sätt.
2.Att operatören har läst och förstått de anvisningar som ges i denna handledning.
Förvara alltid denna handledning i förarhytten (baktill på ryggstödet till förarstolen). Se till att den alltid är komplett och i gott skick. Kontakta din CASE-återförsäljare om du vill beställa fler instruktionsböcker eller böcker på andra språk.
Din CASE-återförsäljare står till förfogande för ytterligare information. Han står även till tjänst med den service som du kan efterfråga och originalreservdelar från CASE, din garanti för kvalitet och anpassning.
INNEHÅLLSFÖRTECKNING:
Case CX350B CX370B Bandgrävmaskiner Instruktionsbok Manual 84346015 – PDF DOWNLOAD (SWEDISH)
INNEHÅLLSFÖRTECKNING
SEKTION 1 –
TILL ÄGAREN ………………………………………………………………………………………………………. 1-1
CX350B (typerna LC, NLC) och CX370B (typerna LC, NLC) hydrauliska bandgrävmaskiner ………………..1-1
Officiella dokument ……………………………………………………………………………………………………………………….1-3
Till höger om, till vänster om, framför och bakom maskinen ……………………………………………………………….1-3
SEKTION 2 –
IDENTIFIERINGSNUMMER/MASKINKOMPONENTER ……………………………………………… 2-1
Maskinens typ, serienummer och tillverkningsår ………………………………………………………………………………2-1
Beskrivning av huvudkomponenterna ……………………………………………………………………………………………..2-3
SEKTION 3 –
SÄKERHET/DEKALER/HANDSIGNALER ……………………………………………………………….. 3-1
Säkerhetsanvisningar ……………………………………………………………………………………………………………………3-1
Innan maskinen tas i bruk …………………………………………………………………………………………………………3-2
Köra maskinen ………………………………………………………………………………………………………………………..3-3
Hyttskydd (F.O.P.S.) ………………………………………………………………………………………………………………..3-4
Förebygga risker orsakade av vibrationer ……………………………………………………………………………………3-4
Snabbkopplare ………………………………………………………………………………………………………………………..3-4
Säkerhetsområde …………………………………………………………………………………………………………………………3-5
Parkera maskinen ……………………………………………………………………………………………………………………3-5
När ett annat redskap än en skopa används ……………………………………………………………………………….3-5
Användning och underhåll av redskap ………………………………………………………………………………………..3-5
Underhåll och justeringar ………………………………………………………………………………………………………….3-6
Hindra brand och explosioner ……………………………………………………………………………………………………3-7
Förhindra brännskador ……………………………………………………………………………………………………………..3-8
Dekaler ………………………………………………………………………………………………………………………………………..3-9
Handsignaler ………………………………………………………………………………………………………………………………3-20
SEKTION 4 –
REGLAGE/INSTRUMENT/TILLBEHÖR …………………………………………………………………… 4-1
Hyttdörr ……………………………………………………………………………………………………………………………………….4-1
Fotsteg och ledstänger ………………………………………………………………………………………………………………….4-2
Placering av förarhyttens reglage och tillbehör …………………………………………………………………………………4-3
Höger manöverkonsol …………………………………………………………………………………………………………………..4-4
Höger frontkonsol …………………………………………………………………………………………………………………………4-6
Vänster manöverkonsol …………………………………………………………………………………………………………………4-7
Höger konsol ………………………………………………………………………………………………………………………………..4-9
Systemdisplay och reglagemanöverpanel ……………………………………………………………………………………..4-10
Bildskärm för funktion och meddelande …………………………………………………………………………………………4-12
Reglage för värme och ventilation eller luftkonditionering ………………………………………………………………..4-15
Avstängningsspak och säkerhetsspärr ………………………………………………………………………………………….4-19
Vänster manöverspak för sticka och överdelssväng ………………………………………………………………………..4-20
Höger manöverspak för bom och skopa ………………………………………………………………………………………..4-20
Larvhastighetsspakar och -pedaler ……………………………………………………………………………………………….4-21
Alternativa pedaler ………………………………………………………………………………………………………………………4-21
Justeringspedal för låga flöden i hydraulkretsen ……………………………………………………………………………..4-21
Justering och låsning av alternativa pedaler …………………………………………………………………………………..4-22
INNEHÅLLSFÖRTECKNING
Reglage/Instrument/Tillbehör (forts.)
Fotstöd ……………………………………………………………………………………………………………………………………….4-23
Hyttbelysning ………………………………………………………………………………………………………………………………4-23
Klädhängare ……………………………………………………………………………………………………………………………….4-23
Säkringsbox ………………………………………………………………………………………………………………………………..4-24
Snabbkopplarens lås- och upplåsningsomkopplare …………………………………………………………………………4-25
Takjalusi ……………………………………………………………………………………………………………………………………..4-25
Taklucka …………………………………………………………………………………………………………………………………….4-25
Hyttdörrens skjutfönster ……………………………………………………………………………………………………………….4-26
Solskydd …………………………………………………………………………………………………………………………………….4-26
Tidningshylla ……………………………………………………………………………………………………………………………….4-26
Kylfack ……………………………………………………………………………………………………………………………………….4-26
Förvaringsutrymme ……………………………………………………………………………………………………………………..4-27
Mugghållare ………………………………………………………………………………………………………………………………..4-27
Förarstol ……………………………………………………………………………………………………………………………………..4-28
Vindruta ……………………………………………………………………………………………………………………………………..4-32
Undre framruta ……………………………………………………………………………………………………………………………4-33
Bakre fönster (nödutgång) …………………………………………………………………………………………………………….4-33
Bränsletank …………………………………………………………………………………………………………………………………4-34
Backspeglar ………………………………………………………………………………………………………………………………..4-35
Främre förvaringslåda ………………………………………………………………………………………………………………….4-35
Sidoluckor …………………………………………………………………………………………………………………………………..4-36
Motorhuv …………………………………………………………………………………………………………………………………….4-37
Undre paneler ……………………………………………………………………………………………………………………………..4-37
Behållare för spolarvätska …………………………………………………………………………………………………………….4-38
Hyttskydd (F.O.P.S.) ……………………………………………………………………………………………………………………4-38
Lasthanteringsöglor ……………………………………………………………………………………………………………………..4-39
Bogseringshål ……………………………………………………………………………………………………………………………..4-40
Kabel för roterande varningsljus ……………………………………………………………………………………………………4-40
Säkerhetsventiler …………………………………………………………………………………………………………………………4-41
Tillförselventiler för extrautrustning ………………………………………………………………………………………………..4-41
Bränsletankens påfyllningspump …………………………………………………………………………………………………..4-42
SEKTION 5 –
DRIFTSINSTRUKTIONER ………………………………………………………………………………………. 5-1
Innan maskinen tas i bruk ………………………………………………………………………………………………………………5-1
Köra maskinen ………………………………………………………………………………………………………………………………5-2
Inkörningsperiod ……………………………………………………………………………………………………………………………5-3
Stöldskydd ……………………………………………………………………………………………………………………………………5-4
Starta motorn ………………………………………………………………………………………………………………………………..5-7
Föra upp maskinen i arbetstemperatur …………………………………………………………………………………………….5-9
Körning av motorn ……………………………………………………………………………………………………………………….5-10
Stoppa motorn …………………………………………………………………………………………………………………………….5-11
INNEHÅLLSFÖRTECKNING
Driftsinstruktioner (forts.)
Körning av maskinen i kallt väder ………………………………………………………………………………………………….5-12
Körning av maskinen i varmt väder ……………………………………………………………………………………………….5-12
Körning av maskinen …………………………………………………………………………………………………………………..5-13
Larvning …………………………………………………………………………………………………………………………………….5-14
Hantering av maskinen ………………………………………………………………………………………………………………..5-17
Godshantering ……………………………………………………………………………………………………………………………5-18
Arbete i vatten …………………………………………………………………………………………………………………………….5-20
Körning i sluttningar …………………………………………………………………………………………………………………….5-21
Arbeta med djupgrävningsskopa …………………………………………………………………………………………………..5-22
Installation av snabbkopplaren ……………………………………………………………………………………………………..5-23
Snabb installation och lossning av verktyg …………………………………………………………………………………….5-23
Parkera maskinen ……………………………………………………………………………………………………………………….5-28
Bogsering …………………………………………………………………………………………………………………………………..5-30
Sänka aggregatet vid maskinfel ……………………………………………………………………………………………………5-32
Extra hydraulkretsar …………………………………………………………………………………………………………………….5-33
Transportera maskinen ………………………………………………………………………………………………………………..5-39
SEKTION 6 –
SERVICEINTERVALL ……………………………………………………………………………………………. 6-1
Serviceinstruktioner ………………………………………………………………………………………………………………………6-1
Timmätare ……………………………………………………………………………………………………………………………………6-2
Dagliga inspektioner ……………………………………………………………………………………………………………………..6-2
Serviceanvisningar för snabbkopplare …………………………………………………………………………………………….6-4
Snabbkopplaren fungerar fel ………………………………………………………………………………………………………….6-4
Intervall ……………………………………………………………………………………………………………………………………….6-5
SEKTION 7 –
SMÖRJNING/FILTER/VÄTSKOR ……………………………………………………………………………. 7-1
Vätskor och smörjmedel ………………………………………………………………………………………………………………..7-1
Miljö ……………………………………………………………………………………………………………………………………….7-4
Volymer och specifikationer för vätskor och smörjmedel ……………………………………………………………………7-4
Smörjpunkter ……………………………………………………………………………………………………………………………….7-5
Nivåer ………………………………………………………………………………………………………………………………………..7-12
Motor …………………………………………………………………………………………………………………………………………7-14
Kylsystem …………………………………………………………………………………………………………………………………..7-17
Bränslesystem ……………………………………………………………………………………………………………………………7-21
Avlasta tryck i hydraulsystemet …………………………………………………………………………………………………….7-28
Hydraulsystem ……………………………………………………………………………………………………………………………7-30
Luftfilter ……………………………………………………………………………………………………………………………………..7-39
Svängreduktionsväxel …………………………………………………………………………………………………………………7-43
Larvreduktionsväxlar ……………………………………………………………………………………………………………………7-45
INNEHÅLLSFÖRTECKNING
SEKTION 8 –
UNDERHÅLL/JUSTERINGAR …………………………………………………………………………………. 8-1
Larvband ………………………………………………………………………………………………………………………………………8-1
Bandrullar och ledarhjul ………………………………………………………………………………………………………………….8-4
Kylare och oljekylare ……………………………………………………………………………………………………………………..8-5
Fläktens och generatorns drivremmar ……………………………………………………………………………………………..8-6
Justering av motorventilernas lyftarmarginaler ………………………………………………………………………………….8-7
Bränsletankens filter ………………………………………………………………………………………………………………………8-7
Hyttskydd (F.O.P.S.) ……………………………………………………………………………………………………………………..8-8
Brandsläckare ……………………………………………………………………………………………………………………………….8-8
Svetsa på maskinen ………………………………………………………………………………………………………………………8-9
Kontroll och rengöring av maskinen …………………………………………………………………………………………………8-9
Kontrollera maskininställningarna ……………………………………………………………………………………………………8-9
Kontrollera cylinderläckage …………………………………………………………………………………………………………..8-10
Plast- och konsthartsdelar …………………………………………………………………………………………………………….8-10
Slitagegränser för djupgrävningsskopans tandspetsar ……………………………………………………………………..8-11
Byte av tandspets på djupgrävningsskopan ……………………………………………………………………………………8-12
Byte av djupgrävningsskopa …………………………………………………………………………………………………………8-13
Justering av djupgrävningsskopa …………………………………………………………………………………………………..8-14
Kontrollera snabbkopplarens spärrhakeöppning ……………………………………………………………………………..8-15
Luftkonditionering ………………………………………………………………………………………………………………………..8-17
Felsökning på motorn …………………………………………………………………………………………………………………..8-21
Inspektion av åtdragning av hårdvara …………………………………………………………………………………………….8-23
SEKTION 9 –
ELSYSTEM …………………………………………………………………………………………………………… 9-1
Säkringar ……………………………………………………………………………………………………………………………………..9-1
Batterier ……………………………………………………………………………………………………………………………………….9-3
Generator …………………………………………………………………………………………………………………………………….9-6
Startmotor …………………………………………………………………………………………………………………………………….9-6
Byta en lampa ……………………………………………………………………………………………………………………………….9-7
SEKTION 10 –
UPPSTÄLLNING ………………………………………………………………………………………………… 10-1
Uppställning av maskinen …………………………………………………………………………………………………………….10-1
SEKTION 11 –
SPECIFIKATIONER ……………………………………………………………………………………………. 11-1
Motor ………………………………………………………………………………………………………………………………………….11-1
Hydraulsystem …………………………………………………………………………………………………………………………….11-1
Underrede …………………………………………………………………………………………………………………………………..11-2
Säkerhetsanordningar ………………………………………………………………………………………………………………….11-2
Förarhytt …………………………………………………………………………………………………………………………………….11-3
Ljudnivåer …………………………………………………………………………………………………………………………………..11-3
Vibrationsnivå inne i hytten …………………………………………………………………………………………………………..11-3
Hytt ……………………………………………………………………………………………………………………………………………11-3
Vikter ………………………………………………………………………………………………………………………………………….11-4
Monoblockbom ……………………………………………………………………………………………………………………………11-4
INNEHÅLLSFÖRTECKNING
Specifikationer (forts.)
Stickor ……………………………………………………………………………………………………………………………………….11-4
Djupgrävningsskopor …………………………………………………………………………………………………………………..11-4
Måttuppgifter för maskinen …………………………………………………………………………………………………………..11-5
Arbetsområde …………………………………………………………………………………………………………………………….11-7
Snabbkopplare ……………………………………………………………………………………………………………………………11-9
SEKTION 12 –
ALFABETISKT REGISTER …………………………………………………………………………………. 12-1
VÄNLIGEN NOTERA:
- Detta är samma manual som används av ÅTERFÖRSÄLJARE för att SERVICE ditt fordon.
- Handboken kan vara helt och hållet din – När betalningen är klar kommer du att föras till nedladdningssidan där du kan ladda ner manualen. Allt på 2-5 minuter!!
- Behöver du någon annan service-/reparations-/delarmanual, kontakta oss gärna på heydownloadss @gmail.com. Vi kan överraska dig med ett trevligt erbjudande
k.I
