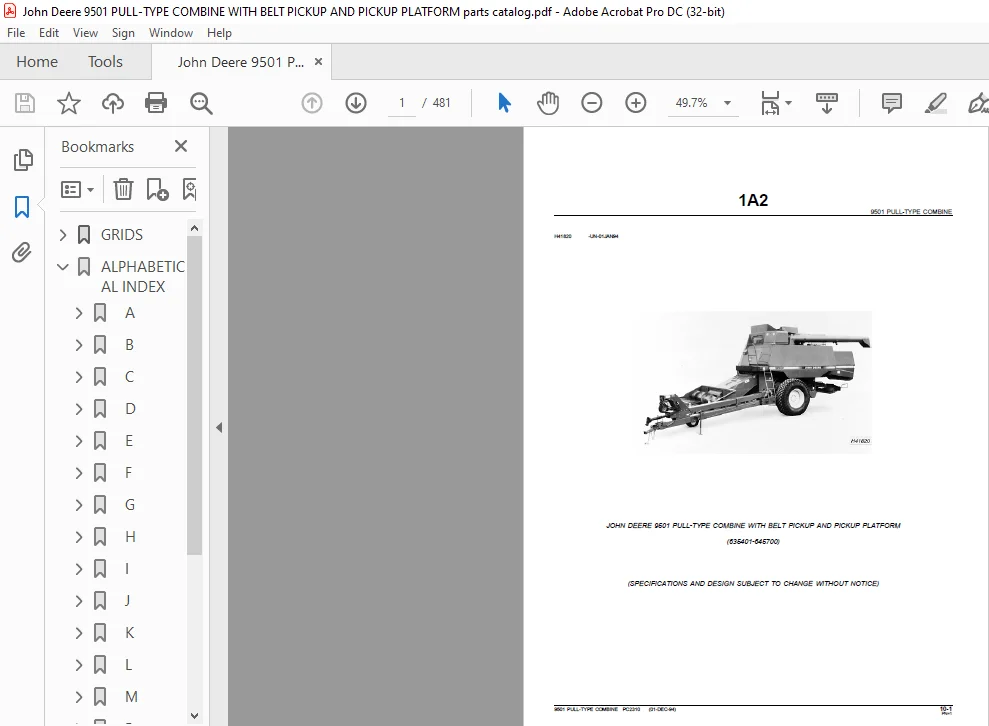

John Deere 9501 PULL-TYPE COMBINE WITH BELT PICKUP & PICKUP PLATFORM Parts Catalog Manual – PDF DOWNLOAD
FILE DETAILS
John Deere 9501 PULL-TYPE COMBINE WITH BELT PICKUP & PICKUP PLATFORM Parts Catalog Manual – PDF DOWNLOAD
Language : English
Pages : 481
Downloadable : Yes
File Type : PDF
Size: 5.32 MB
TABLE OF CONTENTS:
John Deere 9501 PULL-TYPE COMBINE WITH BELT PICKUP & PICKUP PLATFORM Parts Catalog Manual – PDF DOWNLOAD
GRIDS 1

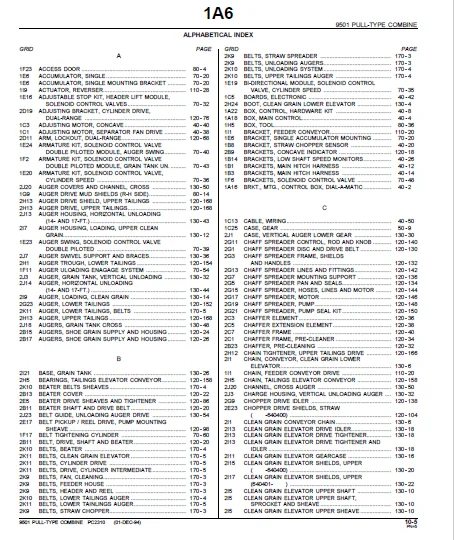

ALPHABETICAL INDEX 5
A 5
ACCESS DOOR 150
ACCUMULATOR, SINGLE 104
ACCUMULATOR, SINGLE MOUNTING BRACKET104
ACTUATOR, REVERSER 210
ADJUSTABLE STOP KIT, HEADER LIFT MODULE, SOLENOID CONTROL VALVES 116
ADJUSTING BRACKET, CYLINDER DRIVE, DUAL-RANGE 288
ADJUSTING MOTOR, CONCAVE 52
ADJUSTING MOTOR, SEPARATOR FAN DRIVE 50
ARM, LOCKOUT, DUAL-RANGE280
ARMATURE KIT, SOLENOID CONTROL VALVE DOUBLE PILOTED MODULE, AUGER SWING124
ARMATURE KIT, SOLENOID CONTROL VALVE DOUBLE PILOTED MODULE, GRAIN TANK UN 127
ARMATURE KIT, SOLENOID CONTROL VALVE, CYLINDER SPEED 120
AUGER COVERS AND CHANNEL, CROSS 436
AUGER DRIVE MUD SHIELDS (R-H SIDE) 160
AUGER DRIVE SHIELD, UPPER TAILINGS 380
AUGER DRIVE, UPPER TAILINGS 380
AUGER HOUSING, HORIZONTAL UNLOADING (14- AND 17-FT) 429
AUGER HOUSING, LOADING, UPPER CLEAN GRAIN 398
AUGER SWING, SOLENOID CONTROL VALVE DOUBLE PILOTED 123
AUGER SWIVEL SUPPORT AND BRACES 422
AUGER TROUGH, LOWER TAILINGS366
AUGER ULOADING ENAGAGE SYSTEM 138
AUGER, GRAIN TANK, VERTICAL UNLOADING 418
AUGER, HORIZONTAL UNLOADING (14- AND 17-FT) 430
AUGER, LOADING, CLEAN GRAIN 400
AUGER, LOWER TAILINGS 364
AUGER, LOWER TAILINGS, BELTS457
AUGER, UPPER TAILINGS 380
AUGERS, GRAIN TANK CROSS434
AUGERS, SHOE GRAIN SUPPLY AND HOUSING 236
AUGERS, SHOE GRAIN SUPPLY AND HOUSING 238
B 5
BASE, GRAIN TANK412
BEARINGS, TAILINGS ELEVATOR CONVEYOR370
BEATER BELTS SHEAVES456
BEATER COVER234
BEATER DRIVE SHEAVES AND TIGHTENER 298
BEATER SHAFT AND DRIVE BELT 232
BELT GUIDE, UNLOADING AUGER DRIVE 440
BELT PICKUP / REEL DRIVE, PUMP MOUNTING SHEAVE 310
BELT TIGHTENING CYLINDER144
BELT, DRIVE, SHAFT AND BEATER 232
BELTS, BEATER 456
BELTS, CLEAN GRAIN ELEVATOR 457
BELTS, CYLINDER DRIVE 457
BELTS, DRIVE, CYLINDER INTERMEDIATE 457
BELTS, FAN, CLEANING455
BELTS, FEEDER HOUSE 455
BELTS, HEADER AND REEL 455
BELTS, LOWER TAILINGS AUGER 456
BELTS, LOWER TAINLINGS AUGER457
BELTS, STRAW CHOPPER455
BELTS, STRAW SPREADER 455
BELTS, UNLOADING AUGERS 455
BELTS, UNLOADING SYSTEM 456
BELTS, UPPER TAILINGS AUGER 456
BI-DIRECTIONAL MODULE, SOLENOID CONTROL VALVE, CYLINDER SPEED 119
BOARDS, ELECTRONIC 54
BOOT, CLEAN GRAIN LOWER ELEVATOR390
BOX, CONTROL, HARDWARE KIT 20
BOX, MAIN CONTROL16
BOX, TOOL 182
BRACKET, FEEDER CONVEYOR202
BRACKET, SINGLE ACCUMULATOR MOUNTING104
BRACKET, STRAW CHOPPER SENSOR32
BRACKETS, CONCAVE INDICATOR 230
BRACKETS, LOW SHAFT SPEED MONITORS 38
BRACKETS, MAIN HITCH HARNESS 24
BRACKETS, MAIN HITCH HARNESS 26
BRACKETS, SOLENOID CONTROL VALVE132
BRKT, MTG, CONTROL BOX, DIAL-A-MATIC 14
C 5
CABLE, WIRING62
CASE, GEAR 73
CASE, VERTICAL AUGER LOWER GEAR 416
CHAFF SPREADER CONTROL, ROD AND KNOB352
CHAFF SPREADER DISC AND DRIVE BELT 342
CHAFF SPREADER FRAME, SHIELDS AND HANDLES 344
CHAFF SPREADER LINES AND FITTINGS 354
CHAFF SPREADER MOUNTING SUPPORT 348
CHAFF SPREADER PAN AND SEALS346
CHAFF SPREADER, HOSES, LINES AND MOTOR 356
CHAFF SPREADER, MOTOR 358
CHAFF SPREADER, PUMP360
CHAFF SPREADER, PUMP SEAL KIT 362
CHAFFER ELEMENT 248
CHAFFER EXTENSION ELEMENT 250
CHAFFER FRAME 252
CHAFFER FRAME, PRE-CLEANER 246
CHAFFER, PRE-CLEANING 244
CHAIN TIGHTENER, UPPER TAILINGS DRIVE 378
CHAIN, CONVEYOR, CLEAN GRAIN LOWER ELEVATOR392
CHAIN, FEEDER CONVEYOR DRIVE202
CHAIN, TAILINGS ELEVATOR CONVEYOR 370
CHANNEL, CROSS AUGER436
CHARGE HOUSING, VERTICAL UNLOADING AUGER418
CHOPPER DRIVE IDLER 350
CHOPPER DRIVE SHIELDS, STRAW ( -640400) 316
CLEAN GRAIN CONVEYOR CHAIN 392
CLEAN GRAIN ELEVATOR DRIVE IDLER404
CLEAN GRAIN ELEVATOR DRIVE TIGHTENER404
CLEAN GRAIN ELEVATOR DRIVE TIGHTENER AND IDLER 404
CLEAN GRAIN ELEVATOR GEARCASE 402
CLEAN GRAIN ELEVATOR SHIELDS, UPPER ( -640400)406
CLEAN GRAIN ELEVATOR SHIELDS, UPPER (640401- )408
CLEAN GRAIN ELEVATOR UPPER SHAFT396
CLEAN GRAIN ELEVATOR UPPER SHAFT, SPROCKET AND SHEAVE 396
CLEAN GRAIN ELEVATOR UPPER SHEAVE 396
CLEAN GRAIN ELEVATOR UPPER SPROCKET 396
CLEAN GRAIN ELEVATOR, UPPER 394
CLEAN GRAIN LOADING AUGER 400
CLEAN GRAIN LOADING AUGER HOUSING, UPPER398
CLEAN GRAIN LOWER AUGER 388
CLEAN GRAIN LOWER AUGER AND HINGED DOOR 388
CLEAN GRAIN LOWER ELEVATOR 390
CLEAN GRAIN LOWER ELEVATOR 392
CLEAN GRAIN LOWER ELEVATOR AND CONVEYOR CHAIN 392
CLEAN GRAIN LOWER ELEVATOR BOOT AND DOOR390
CLEANING FAN DRIVE, SEPARATOR 300
CLEANING FAN INTAKE SHIELDS 240
CLEANING FAN INTAKE SHIELDS 242
CLEANING FANS AND SHROUDS 240
CLEANING FANS AND SHROUDS 242
CLEANOUT DOOR, CONVEYOR AUGER, HANDLE AND LATCHES 214
CLEANOUT DOORS, FEEDER HOUSE190
CLUTCH, HEADER ELECTOMAGNETIC 272
CLUTCH, SLIP, FEEDER HOUSE 208
CONCAVE ADJUSTING MOTOR 52
CONCAVE INDICATOR, BRACKETS 230
CONCAVE, RASP BAR AND GRATE 226
CONCAVE, RASP BAR AND GRATE 228
CONNECTORS, ELECTRICAL, WEATHERPACK 56
CONNECTORS, SUPPLEMENTARY TERMINALS 64
CONTROL BOX HARDWARE KIT 20
CONTROL BOX HOUSING, DIAL-A-MATIC14
CONTROL BOX WIRING HARNESS, DIAL-A-MATIC 14
CONTROL BOX, MAIN16
CONTROL BOX, MAIN, HARVESTRAK18
CONVEYOR AUGER CLEANOUT DOOR, HANDLE AND LATCHES 214
CONVEYOR AUGERS, STRAW WALKER, SIEVE AND CHAFFER DRIVE 296
CONVEYOR CHAIN, CLEAN GRAIN 392
CORN CURTAIN AND DEFLECTORS 334
CORNER SHEET, R H FRONT 172
CORNER SHEET, REAR, L H 174
COUNTERSHAFT DRIVE, SECONDARY 290
COUNTERSHAFT DRIVE, UNLOADING AUGER 438
COVER, BEATER 234
COVER, THRESHING CYLINDER 216
COVERS AND CHANNEL, CROSS AUGER 436
CRANKS, STRAW WALKER, STRAW SPREADER DRIVE AND SHIELD 266
CROSS AUGER BEARING PLATE, LH 432
CROSS AUGER COVERS AND CHANNEL 436
CROSS AUGERS, GRAIN TANK434
CROSS BRACES, SEPARATOR 148
CURTAIN, SEPARATOR 268
CURTAIN, SEPARATOR 270
CYLINDER COVER, THRESHING 216
CYLINDER DOOR 220
CYLINDER DRIVE ADJUSTING BRACKET, DUAL-RANGE 288

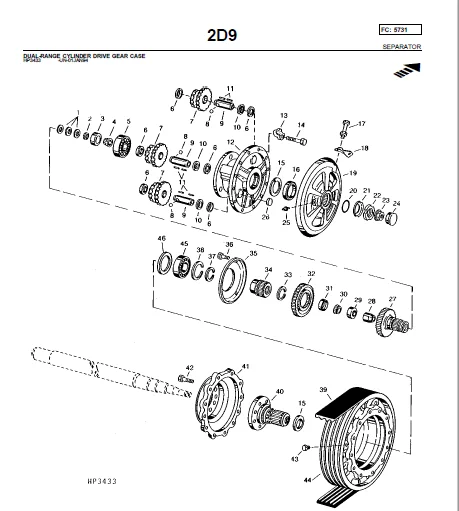

CYLINDER DRIVE GEAR CASE, DUAL-RANGE278
CYLINDER DRIVE INTERMEDIATE SHAFT MOUNTING, DUAL-RANGE 284
CYLINDER DRIVE INTERMEDIATE SHEAVE, DUAL-RANGE 286
CYLINDER DRIVE SOLENOID CONTROL VALVE RELIEF KIT 122
CYLINDER DRIVE TIGHTENER, DUAL-RANGE282
CYLINDER DRIVE, SINGLE RANGE276
CYLINDER SHEAR BAR 222
CYLINDER SPEED HYDRAULIC LINES AND HOSES 110
CYLINDER SPEED SOLENOID CONTROL VALVE ARMATURE KIT 120
CYLINDER SPEED SOLENOID CONTROL VALVE POPPET KIT 121
CYLINDER SPEED, SOLENOID CONTROL VALVE 119
CYLINDER, HEADER LIFT, HYDRAULIC102
CYLINDER, HITCH TUBE HYDRAULIC 145
CYLINDER, HYDRAULIC BELT TIGHTENING 144
CYLINDER, HYDRAULIC, UNLOADING AUGER SWING, LINES AND HOSES136
CYLINDER, THRESHING, RASP BAR 224
CYLINDER, UNLOADING AUGER SWING HYDRAULIC 140
D 5
DECALS, FRONT 462
DECALS, LEFT-HAND 460
DECALS, REAR462
DECALS, RIGHT-HAND 459
DECK, SUPPORTS AND FINS, STRAW CHOPPER 320
DEFLECTORS AND CORN CURTAIN 334
DIAL-A-MATIC ELECTRICAL HARNESS 450
DISC AND DRIVE BELT, CHAFF SPREADER 342
DOOR, ACCESS150
DOOR, CHOPPER STRAW 336
DOOR, CLEAN GRAIN LOWER AUGER 388
DOOR, CLEAN GRAIN LOWER ELEVATOR390
DOOR, CORNER SHEET, LEFT – HAND FRONT 176
DOOR, CYLINDER 220
DOOR, LH GULL WING168
DOOR, STRAW CHOPPER 336
DOORS, RH GULL WING 170
DOUBLE PILOTED, AUGER SWING, SOLENOID CONTROL VALVE123
DOUBLE PILOTED, GRAIN TANK UNLOADING, SOLENOID CONTROL VALVE 126
DRAWBAR EXTENSION65
DRIVE BELT AND DISC, CHAFF SPREADER 342
DRIVE BELT GUIDE, UNLOADING AUGER 440
DRIVE BRACKET, TAILINGS 371
DRIVE CHAIN TIGHTENER, UPPER TAILINGS 378
DRIVE GEARCASE, STRAW WALKER294
DRIVE IDLER, CLEAN GRAIN ELEVATOR 404
DRIVE SHIELD, RH REAR 164
DRIVE SHIELDS, SAFETY STOP, FEEDER HOUSE188
DRIVE SHIELDS, STRAW CHOPPER ( -640400) 316
DRIVE SHIELDS, STRAW CHOPPER (640401- ) 318
DRIVE TIGHTENER, CLEAN GRAIN ELEVATOR 404
DRIVE TIGHTENER, FEEDER HOUSE 308
DRIVE TIGHTENER, FIXED SPEED FEEDER HOUSE 186
DRIVE, BELT PICKUP / REEL PUMP MOUNTING SHEAVE 310
DRIVE, CLEANING FAN, SEPARATOR 300
DRIVE, COUNTERSHAFT, UNLOADING AUGER438
DRIVE, CYLINDER INTERMEDIATE, BELTS 457
DRIVE, CYLINDER, BELTS 457
DRIVE, FAN, SPEED CONTROL SHEAVE LINKAGE306
DRIVE, GEARCASE, STRAW WALKER 292
DRIVE, LOWER IDLER 74
DRIVE, MAIN, IDLER 78
DRIVE, REEL, FLOW CONTROL VALVE 92
DRIVE, SECONDARY COUNTERSHAFT 290
DRIVES, STRAW CHOPPER (FRONT) 312
DRIVES, STRAW CHOPPER (REAR)314
DUAL LEVEL MONITOR 44
DUAL LEVEL MONITOR WIRING HARNESS44
DUAL-RANGE CYLINDER DRIVE ADJUSTING BRACKET288
DUAL-RANGE CYLINDER DRIVE GEAR CASE 278
DUAL-RANGE CYLINDER DRIVE INTERMEDIATE SHAFT MOUNTING 284
DUAL-RANGE CYLINDER DRIVE INTERMEDIATE SHEAVE 286
DUAL-RANGE CYLINDER DRIVE TIGHTENER 282
DUAL-RANGE LOCKOUT ARM 280
E 5
ELECTRICAL CONNECTOR SERVICE KIT 58
ELECTRICAL CONNECTOR SERVICE KIT 60
ELECTRICAL HARNESS, DIAL-A-MATIC450
ELECTRICAL TERMINALS AND CONNECTORS, WEATHERPACK56
ELECTROMAGNETIC CLUTCH, HEADER 272
ELECTRONIC BOARDS54
ELECTRONIC HOUSING ASSEMBLY AND ELECTRONIC BOARDS 54
ELEMENT, CHAFFER248
ELEMENT, CHAFFER EXTENSION 250
ELEMENT, SIEVE 254
ELEVATOR DRIVE IDLER, CLEAN GRAIN 404
ELEVATOR DRIVE TIGHTENER, CLEAN GRAIN 404
ELEVATOR SHIELDS, UPPER CLEAN GRAIN ( -640400)406
ELEVATOR SHIELDS, UPPER CLEAN GRAIN (640401- )408
ELEVATOR, CLEAN GRAIN BELTS 457
ELEVATOR, LOWER, CLEAN GRAIN390
ELEVATOR, LOWER, CLEAN GRAIN392
ELEVATOR, UPPER CLEAN GRAIN 394
EXTENSION ELEMENT, CHAFFER 250
EXTENSION, DRAWBAR 65
EXTENSIONS, GRAIN TANK 414
F 5
FAN DRIVE SHIELD (L-H SIDE) 162
FAN DRIVE SHIELDS (L-H SIDE)162
FAN DRIVE SPEED CONTROL LINKAGE ( -640400)302
FAN DRIVE SPEED CONTROL LINKAGE (640401- )304
FAN DRIVE SPEED CONTROL SHEAVE LINKAGE 306
FAN, CLEANING, BELTS455
FAN, DRIVE, CLEANING, SEPARATOR 300
FANS, CLEANING 240
FANS, CLEANING 242
FEED PLATE SUPPORT 206
FEEDER CONVEYOR BRACKET 202
FEEDER CONVEYOR DRIVE CHAIN 202
FEEDER CONVEYOR DRIVE CHAIN, TIGHTENER AND GUIDES 204
FEEDER CONVEYOR IDLER 202
FEEDER HOUSE BELTS 455
FEEDER HOUSE DRIVE SHIELDS AND SAFETY STOP188
FEEDER HOUSE DRIVE TIGHTENER308
FEEDER HOUSE DRIVE TIGHTENER (FIXED SPEED) 186
FEEDER HOUSE FLOOR 200
FEEDER HOUSE FRAME 190
FEEDER HOUSE FRONT DRIVE SHAFT, SHEAVE AND MOUNTINGS (FIXED SPEED WITH 198
FEEDER HOUSE SLIP CLUTCH208
FEEDER HOUSE UPPER DRIVE SHAFT, SHEAVE AND MOUNTING (FIXED SPEED WITH 194
FEEDER HOUSE UPPER SHAFT192
FEEDER HOUSE/SEPARATOR SEAL, STONE TRAP AND DOOR 218
FILTER, MAIN HYDRAULIC 98
FINS, SUPPORTS AND DECK, STRAW CHOPPER 320
FIXED SPEED FEEDER HOUSE DRIVE TIGHTENER186
FLOOR, FEEDER HOUSE 200
FLOW CONTROL VALVE, REEL DRIVE 92
FRAME, CHAFFER 252
FRAME, FEEDER HOUSE 190
FRAME, SEPARATOR148
FRAME, SHIELDS AND HANDLES, CHAFF SPREADER 344
FRAME, SIEVE256
FRONT AND REAR TURN AND TAIL LIGHTS 46
FRONT CORNER SHEET, R H 172
FRONT FEEDER HOUSE 190
G 5
GEAR BOX, REVERSER 184
GEAR CASE73
GEAR CASE, DUAL-RANGE CYLINDER DRIVE278
GEAR CASE, VERTICAL AUGER LOWER 416
GEAR CASE, WITH GEARS AND SHAFTS 73
GEARCASE DRIVE, STRAW WALKER292
GEARCASE TOP IDLER 76
GEARCASE, CLEAN GRAIN ELEVATOR 402
GEARCASE, DRIVE, STRAW WALKER 294
GEARCASE, HORIZONTAL UNLOADING AUGER DRIVE 426
GRAIN TANK BASE 412
GRAIN TANK CROSS AUGERS 434
GRAIN TANK DUAL LEVEL MONITOR HARNESS44
GRAIN TANK EXTENSIONS 414
GRAIN TANK LEVEL MONITOR 42
GRAIN TANK LIGHT 42
GRAIN TANK TOP 410
GRAIN TANK UNLOADING AUGER LIMIT SWITCH 42
GRAIN TANK UNLOADING, KIT, ARMATURE, SOLENOID CONTROL VALVE DOUBLE PILOTED 127
GRAIN TANK UNLOADING, SOLENOID CONTROL VALVE DOUBLE PILOTED126
GRAIN TANK VERTICAL UNLOADING AUGER 418
GRAIN TANK VERTICAL UNLOADING AUGER HOUSING418
GRAIN TANK WIRING HARNESS, LIGHT, LIMIT SWITCH AND LEVEL MONITOR42
GRATE AND RASP BAR CONCAVE 226
GRATE AND RASP BAR CONCAVE 228
GUARD AND STRAW SPREADER MOUNTING 338
GUIDES, TIGHTENER AND FEEDER CONVEYOR DRIVE CHAIN 204
GULL WING DOORS, LH 168
GULL WING DOORS, RH 170
H 5
HANDLE, LATCHES AND CONVEYOR AUGER CLEANOUT DOOR 214
HANDRAILS, REAR LADDER LANDING 150
HARDWARE KIT, CONTROL BOX20
HARNESS FOR REAR LIGHTS AND SHIELDS 32
HARNESS WIRING, MAIN, LH CENTER30
HARNESS, HITCH TUBE 22
HARNESS, WIRING, MAIN, LH FRONT28
HARNESS, WIRING, RH MAIN 34
HARVESTRAK MAIN CONTROL BOX 18
HARVESTRAK MONITOR WIRING HARNESS40
HEADER BELTS455
HEADER ELECTROMAGNETIC CLUTCH 272
HEADER HEIGHT CONTROL, ELECTRIC HARNESS, DIAL-A-MATIC 450
HEADER LIFT CYLINDER, HYDRAULIC 102
HEADER LIFT HYDRAULIC CYLINDER KIT 103
HEADER LIFT LINES AND HOSES 100
HEADER LIFT MODULE, ARMATURE KIT117
HEADER LIFT MODULE, POPPET KIT 118
HEADER LIFT MODULE, SOLENOID CONTROL VALVE 114
HEADER LIGHT 48
HINGED DOOR, LOWER AUGER, CLEAN GRAIN 388
HITCH66
HITCH BEAM HYDRAULIC LINES AND HOSES 87
HITCH BEAM JACK STAND68
HITCH HYDRAULIC HOSES86
HITCH HYDRAULIC LINES86
HITCH TUBE HARNESS AND SHORT TURN SENSOR 22
HITCH TUBE HYDRAULIC CYLINDER 145
HITCH, MAIN HARNESS ASSEMBLY 24
HITCH, MAIN HARNESS ASSEMBLY 26
HOLDER, HOSE 80
HOOD, REAR 158
HORIZONTAL UNLOADING AUGER (14- AND 17-FT)430
HORIZONTAL UNLOADING AUGER HUB SUPPORT 424
HORIZONTAL UNLOADING AUGER DRIVE GEARCASE 426
HORIZONTAL UNLOADING AUGER HOUSING (14- AND 17-FT)428
HORIZONTAL UNLOADING AUGER HOUSING (14- AND 17-FT)429
HORIZONTAL UNLOADING AUGER SWIVEL 420
HOSE HOLDER 80
HOSES AND LINES, HEADER LIFT100
HOSES AND LINES, HYDRAULIC, CYLINDER SPEED 110
HOSES AND LINES, UNLOADING AUGER SWING HYDRAULIC CYLINDER 136
HOSES, CHAFF SPREADER 358
HOSES, HITCH BEAM HYDRAULIC 87
HOSES, HITCH HYDRAULIC 86
HOSES, HYDRAULIC, REEL PUMP 96
HOSES, LINES AND MOTOR, CHAFF SPREADER 356
HOSES, LUBE, LH 384
HOSES, LUBE, R H 382
HOUSING AND KNIFEBACK, STRAW CHOPPER ( -640400) 328
HOUSING AND KNIFEBANK, STRAW CHOPPER (640401- ) 330
HOUSING AND KNIFEBANK, STRAW CHOPPER (640401- ) 332
HOUSING AND SHOE GRAIN SUPPLY AUGERS236
HOUSING AND SHOE GRAIN SUPPLY AUGERS238
HOUSING, CHARGE, VERTICAL UNLOADING AUGER 418
HOUSING, CONTROL BOX, DIAL-A-MATIC 14
HOUSING, ELECTRONIC ASSEMBLY 54
HOUSING, HORIZONTAL UNLOADING AUGER (14- AND 17-FT) 428
HOUSING, HORIZONTAL UNLOADING AUGER (14- AND 17-FT) 429
HOUSING, SPINDLE, AND WHEEL 83
HOUSING, TAILINGS ELEVATOR 368
HOUSING, UPPER TAILINGS AUGER 376
HYDRAULIC BELT TIGHTENING CYLINDER 144
HYDRAULIC CYLINDER, HITCH TUBE 145
HYDRAULIC CYLINDER, UNLOADING AUGER SWING 140
HYDRAULIC HOSES, REEL PUMP 96
HYDRAULIC LINES AND HOSES, CYLINDER SPEED 110
HYDRAULIC LINES AND HOSES, HEADER LIFT 100
HYDRAULIC LINES AND HOSES, HITCH BEAM87
HYDRAULIC MOUNTING, UNLOADING AUGER SWING 140
HYDRAULIC RETURN LINES 106
HYDRAULIC/HYDROSTATIC OIL RESERVOIR 108
HYDRAULIC, MAIN, FILTER 98
HYDROSTATIC/HYDRAULIC RESERVOIR 108
I 5
IDLER, CHOPPER DRIVE350
IDLER, DRIVE, CLEAN GRAIN ELEVETOR 404
IDLER, DRIVE, LOWER 74
IDLER, FEEDER CONVEYOR 202
IDLER, GEARCASE 76
IDLER, MAIN DRIVE78
INDICATOR BRACKETS, CONCAVE 230
INTAKE SHIELDS, CLEANING FAN240
INTAKE SHIELDS, CLEANING FAN242
INTERMEDIATE SHAFT MOUNTING, CYLINDER DRIVE, DUAL-RANGE284
INTERMEDIATE SHEAVE, CYLINDER DRIVE, DUAL-RANGE286
J 5
JACK STAND, HITCH BEAM 68
JACKSTAND, REAR 147
JOINT, UNIVERSAL, REAR 70
K 5
KEY STOCK, METRIC KIT 386
KIT, ADJUSTABLE STOP, HEADER LIFT MODULE116
KIT, ADJUSTING SCREW, REEL DRIVE FLOW CONTROL VALVE 95
KIT, ARMATURE, SOLENOID CONTROL VALVE DOUBLE PILOTED MODULE, AUGER SWING 124
KIT, ARMATURE, SOLENOID CONTROL VALVE DOUBLE PILOTED MODULE, GRAIN TANK UN127
KIT, ARMATURE, SOLENOID CONTROL VALVE, CYLINDER SPEED 120
KIT, ARMATURE, SOLENOID CONTROL VALVES, HEADER LIFT MODULE 117
KIT, CONTROL BOX HARDWARE20
KIT, ELECTRICAL CONNECTOR SERVICE58
KIT, ELECTRICAL CONNECTOR SERVICE60
KIT, HEADER LIFT HYDRAULIC CYLINDER 103
KIT, METRIC KEY STOCK 386
KIT, POPPET, SOLENOID CONTROL VALVE DOUBLE PILOTED MODULE, AUGER SWING 125
KIT, POPPET, SOLENOID CONTROL VALVE DOUBLE PILOTED MODULE, REEL FORE/AFT 128
KIT, POPPET, SOLENOID CONTROL VALVE UNBALANCED LOAD MODULE (HEADER LIFT) 118
KIT, REEL DRIVE FLOW CONTROL VALVE 94
KIT, REEL HYDRAULIC PUMP SEAL 134
KIT, RELIEF, SOLENOID CONTROL VALVE BI- DIRECTIONAL MOD, CYLINDER DRIVE122
KIT, SOLENOID CONTROL VALVE, CYLINDER SPEED, POPPET121
KIT, TERMINAL AND WIRING 62
KIT, UNLOADING AUGER SWING HYDRAULIC CYLINDER 142
KNIFEBACK AND HOUSING, STRAW CHOPPER ( -640400) 328
KNIFEBANK AND HOUSING, STRAW CHOPPER (640401- ) 330
KNIFEBANK AND HOUSING, STRAW CHOPPER (640401- ) 332
KNIFEBANK AND STRAW CHOPPER HOUSING ( -640400)326
L 5
LH AND RH MAIN WIRING HARNESS, LH AND RH REAR 32
LH GULL WING DOORS168
LH MAIN WIRING HARNESS, LH CENTER30
LH MAIN WIRING HARNESS, LH FRONT 28
LADDER, LEFT-HAND LANDING 180
LADDER, REAR154
LANDING SUPPORT 156
LANDING, LEFT-HAND 180
LANDING, REAR LADDER154
LATCHES, HANDLE AND CONVEYOR AUGER CLEANOUT DOOR 214
LEFT-HAND DECALS460
LEFT-HAND LANDING AND LADDER180
LEFT-HAND LANDING LADDER180
LEVEL MONITOR WIRING HARNESS, DUAL 44
LEVEL MONITOR, DUAL 44
LEVEL MONITOR, GRAIN TANK42
LEVER SELECTOR LOCK 448
LIFT CYLINDER, HEADER, HYDRAULIC102
LIFT, HEADER, HYDRAULIC CYLINDER KIT103
LIGHT, GRAIN TANK42
LIGHT, HEADER48
LIGHTS, FRONT AND REAR TAIL 46
LIGHTS, FRONT AND REAR TURN 46
LIMIT SWITCH, GRAIN TANK UNLOADING AUGER 42
LINES AND FITTING, CHAFF SPREADER 354
LINES AND HOSES, HEADER LIFT100
LINES AND HOSES, HYDRAULIC, CYLINDER SPEED110
LINES AND HOSES, UNLOADING AUGER SWING HYDRAULIC CYLINDER 136
LINES, CHAFF SPREADER 358
LINES, HITCH BEAM HYDRAULIC 87
LINES, HITCH HYDRAULIC 86
LINES, HYDRAULIC, REEL PUMP 96
LINES, RETURN, HYDRAULIC106
LINKAGE, SHEAVE, FAN DRIVE SPEED CONTROL306
LINKAGE, SPEED CONTROL, FAN DRIVE ( -640400) 302
LINKAGE, SPEED CONTROL, FAN DRIVE (640401- ) 304
LOADING AUGER, CLEAN GRAIN 400
LOCK, LEVER SELECTOR448
LOCKOUT ARM, DUAL-RANGE 280
LOW SHAFT SPEED MONITORS AND BRACKETS38
LOWER AUGER, CLEAN GRAIN388
LOWER ELEVATOR, CLEAN GRAIN 390
LOWER ELEVATOR, CLEAN GRAIN 392
LOWER TAILINGS AUGER364
LOWER TAILINGS AUGER BELT 456
LOWER TAILINGS AUGER CHAIN TIGHTENER372
LOWER TAILINGS AUGER DRIVE TIGHTENER374
LOWER TAILINGS AUGER SHAFT 364
LOWER TAILINGS AUGER SHAFT TIGHTENER364
LOWER TAILINGS AUGER TROUGH 366
LOWER TROUGH SUPPORT371
LUBE BANK, UNLOADING AUGER 444
LUBE HOSES R H382
LUBE HOSES, LH384
M 5
MAIN CONTROL BOX, HARVESTRAK 18
MAIN DRIVE IDLER 78
MAIN FRAME, SEPARATOR 148
MAIN HARNESS ASSEMBLY, HITCH 24
MAIN HARNESS ASSEMBLY, HITCH 26
MAIN HYDRAULIC FILTER98
MAIN POWER SHIELDS 80
MAIN POWERSHAFT 70
MAINFRAME66
METRIC KEY STOCK KIT386
MONITOR WIRING HARNESS, HARVESTRAK 40
MONITOR, LEVEL, GRAIN TANK 42
MONITORS AND BRACKETS, LOW SHAFT SPEED 38
MOTOR, ADJUSTING, CONCAVE52
MOTOR, ADJUSTING, SEPARATOR FAN DRIVE50
MOTOR, CHAFF SPREADER 358
MOUNTING SUPPORT, CHAFF SPREADER348
MOUNTING, HYDRAULIC/HYDRO OIL RESERVOIR 108
MOUNTING, STRAW SPREADER AND GUARD 338
MOUNTING, UNLOADING AUGER SWING HYDRAULIC 140
MOUNTINGS, SOLENOID CONTROL VAVLE MODULE ASSEMBLY 130
MOUNTINGS, SOLENOID CONTROL VAVLE MODULE ASSEMBLY 131
MTG BRKT, CONTROL BOX, DIAL-A-MATIC14
MUD SHIELDS (RH SIDE) 178
MUD SHIELDS, AUGER DRIVE (R-H SIDE) 160
P 5
PADDLES, UPPER TAILINGS AUGER 376
PAN, SHAKER 258
PLATE, CROSS AUGER BEARING, LH432
PLATFORM, REAR 152
PLUGGING SENSING SWITCH, STRAW WALKER36
POPPET KIT, SOLENOID CONTROL VALVE DOUBLE PILOTED MODULE, AUGER SWING 125
POPPET KIT, SOLENOID CONTROL VALVE DOUBLE PILOTED MODULE, REEL FORE/AFT128
POPPET KIT, SOLENOID CONTROL VALVE, BI- DIRECTIONAL MOD, CYLINDER DRIVE121
POPPET KIT, SOLENOID CONTROL VALVES, HEADER LIFT MODULE118
POWER SHIELDS, MAIN 80
POWERSHAFT AND SHIELD, TELESCOPING 69
POWERSHAFT, MAIN 70
PRE-CLEANER CHAFFER FRAME 246
PRE-CLEANING CHAFFER244
PRIMARY COUNTERSHAFT, SUPPORTS AND VARI- ABLE SHEAVE 274
PUMP MOUNTING SHEAVE, REEL / BELT PICKUP DRIVE 310
PUMP SEAL KIT, CHAFF SPREADER 362
PUMP, CHAFF SPREADER356
PUMP, CHAFF SPREADER360
PUMP, REEL HYDRAULIC, SEAL KIT 134
PUMP, REEL, HYDRAULIC HOSES 96
R 5
RH GULL WING DOORS170
RH MAIN WIRING HARNESS 34
RASP BAR CONCAVE AND GRATE 226
RASP BAR CONCAVE AND GRATE 228
RASP BAR THRESHING CYLINDER 224
REAR CORNER SHEET, L H 174
REAR HOOD 158
REAR JACKSTAND 147
REAR LADDER 154
REAR LADDER AND LANDING 154
REAR LADDER LANDING 154
REAR LADDER LANDING HANDRAILS 150
REAR LIGHT HARNESS AND SHIELDS 32
REAR PLATFORM 152
REEL BELTS 455
REEL DRIVE FLOW CONTROL VALVE92
REEL DRIVE FLOW CONTROL VALVE94
REEL DRIVE FLOW CONTROL VALVE, ADJUSTING SCREW KIT 95
REEL DRIVE HYDRAULIC SYSTEM FRONT AND LH SIDE 90
REEL FORE/AFT, KIT, POPPET, SOLENOID CONTROL VALVE DOUBLE PILOTED MODULE 128
REEL HYDRAULIC PUMP SEAL KIT134
REEL PUMP HOSES, HYDRAULIC 96
RELIEF KIT, SOLENOID CONTROL VALVE BI- DIRECTIONAL MOD, CYLINDER DRIVE 122
RESERVOIR, HYDRAULIC/HYDROSTATIC108
RETURN FLOOR, FEEDER HOUSE 196
RETURN LINES, HYDRAULIC 106
REVERSER ACTUATOR 210
REVERSER GEAR BOX 184
REVERSER) 194
REVERSER) 198
ROD AND KNOB, CHAFF SPREADER CONTROL 352
ROTOR AND SHEAVE, STRAW CHOPPER 322
S 5
SAFETY STOP, DRIVE SHIELDS, FEEDER HOUSE188
SAMPLING TROUGH, GRAIN TANK 442
SEAL, FEEDER HOUSE 200
SEALS AND PAN, CHAFF SPREADER 346
SECONDARY COUNTERSHAFT DRIVE290
SENSING SWITCH, STRAW WALKER PLUGGING36
SENSOR, HITCH TUBE 22
SENSOR, SHORT TURN 22
SEPARATOR CROSS BRACES 148
SEPARATOR CURTAIN 268
SEPARATOR CURTAIN 270
SEPARATOR FAN DRIVE 300
SEPARATOR FAN DRIVE ADJUSTING MOTOR 50
SEPARATOR FRAME 148
SEPARATOR/FEEDER HOUSE SEAL, STONE TRAP AND DOOR 218
SERVICE KIT, ELECTRICAL CONNECTORS 58
SERVICE KIT, ELECTRICAL CONNECTORS 60
SHAFT (GEAR CASE)73
SHAFT, BEATER AND DRIVE BELT232
SHAFT, DRIVE, FRONT, SHEAVE AND MOUNTINGS (FIXED SPEED WITH REVERSER) 198
SHAFT, DRIVE, UPPER, SHEAVE AND MOUNTING (FIXED SPEED WITH REVERSER) 194
SHAFT, LOWER TAILINGS AUGER 364
SHAFT, UPPER CLEAN GRAIN ELEVATOR 396
SHAFT, UPPER, FEEDER HOUSE 192
SHAKER PAN 258
SHEAR BAR, CYLINDER 222
SHEAVE AND ROTOR, STRAW CHOPPER 322
SHEAVE LINKAGE, FAN DRIVE SPEED CONTROL 306
SHEAVE, CLEAN GRAIN ELEVATOR GEARCASE 402
SHEAVE, MOUNTING, PUMP, REEL / BELT PICKUP DRIVE 310
SHEAVE, UPPER CLEAN GRAIN ELEVATOR 396
SHEAVES, BEATER DRIVE AND TIGHTENER 298
SHEILDS, STRAW CHOPPER DRIVE (640401- ) 318
SHIELD AND TELESCOPING POWERSHAFT69
SHIELD, DRIVE, RH REAR164
SHIELD, FAN DRIVE (L-H SIDE)162
SHIELD, RH SIDE 166
SHIELD, REAR UNIVERSAL JOINT 82
SHIELD, UPPER TAILINGS AUGER DRIVE 380
SHIELDS FOR REAR LIGHT HARNESS 32
SHIELDS, MAIN POWER 80
SHIELDS, MUD (RH SIDE)178
SHIELDS, MUD, AUGER DRIVE (R-H SIDE)160
SHIELDS, STRAW CHOPPER DRIVE ( -640400) 316
SHIELDS, UPPER CLEAN GRAIN ELEVATOR ( -640400)406
SHIELDS, UPPER CLEAN GRAIN ELEVATOR (640401- )408
SHOE GRAIN SUPPLY AUGERS AND HOUSING236
SHOE GRAIN SUPPLY AUGERS AND HOUSING238
SIDE SHEET DOORS168
SIDE SHEET DOORS170
SIDE SHIELD, RH SIDE 166
SIEVE AND CHAFFER DRIVE, CONVEYOR AUGERS AND STRAW WALKER 296
SIEVE ELEMENT 254
SIEVE FRAME 256
SINGLE ACCUMULATOR 104
SLIP CLUTCH, FEEDER HOUSE 208
SOLENOID CONTROL VALVE BI-DIRECTIONAL MODULE POPPET KIT121
SOLENOID CONTROL VALVE BI-DIRECTIONAL MODULE RELIEF KIT122
SOLENOID CONTROL VALVE BI-DIRECTIONAL MODULE, CYLINDER SPEED 119
SOLENOID CONTROL VALVE BRACKETS 132
SOLENOID CONTROL VALVE DOUBLE PILOTED MODULE, AUGER SWING 123
SOLENOID CONTROL VALVE DOUBLE PILOTED MODULE, GRAIN TANK UNLOADING 126
SOLENOID CONTROL VALVE MODULE ASSEMBLY AND MOUNTINGS 130
SOLENOID CONTROL VALVE MODULE ASSEMBLY AND MOUNTINGS 131
SOLENOID CONTROL VALVE UNBALANCED LOAD MODULE (HEADER LIFT MODULE) 114
SOLENOID CONTROL VALVE UNLOAD MODULE112
SOLENOID CONTROL VALVES, ADJUSTABLE STOP KIT 116
SOLENOID CONTROL VALVES, ARMATURE KIT, HEADER LIFT MODULE 117
SPEED CONTROL LINKAGE, FAN DRIVE ( -640400) 302
SPEED CONTROL LINKAGE, FAN DRIVE (640401- ) 304
SPEED CONTROL, FAN DRIVE SHEAVE LINKAGE 306
SPINDLE, HOUSING, AND WHEEL 83
SPREADER CURTAIN270
SPREADER, CHAFF, MOTOR, LINES AND HOSES 356
SPREADER, STRAW 340
SPREADER, STRAW, BELTS 455
SPROCKET, UPPER CLEAN GRAIN ELEVATOR396
SPROCKETS, TAILINGS ELEVATOR CONVEYOR 370
STAND, JACK, HITCH BEAM 68
STONE TRAP, DOOR AND FEEDER HOUSE/ SEPARATOR SEAL 218
STRAW CHOPPER BELTS 455
STRAW CHOPPER DECK, SUPPORTS AND FINS 320
STRAW CHOPPER DOOR 336
STRAW CHOPPER DRIVE SHIELDS ( -640400)316
STRAW CHOPPER DRIVE SHIELDS (640401- )318
STRAW CHOPPER DRIVES (FRONT) 312
STRAW CHOPPER DRIVES (REAR) 314
STRAW CHOPPER HOUSING AND KNIFEBACK ( -640400)328
STRAW CHOPPER HOUSING AND KNIFEBANK ( -640400)326
STRAW CHOPPER HOUSING AND KNIFEBANK (640401- )330
STRAW CHOPPER HOUSING AND KNIFEBANK (640401- )332
STRAW CHOPPER ROTOR AND SHEAVE 322
STRAW CHOPPER SENSOR BRACKET 32
STRAW SPREADER 340
STRAW SPREADER DRIVE, SHIELD AND STRAW WALKER CRANKS 266
STRAW SPREADER MOUNTING AND GUARD 338
STRAW WALKER (PLUGGING) SENSING SWITCH 36
STRAW WALKER BEARING CONVERSION (-1990)262
STRAW WALKER CRANKS,STRAW SPREADER DRIVE AND SHIELD 266
STRAW WALKER DRIVE GEARCASE 292
STRAW WALKER DRIVE GEARCASE 294
STRAW WALKER, CONVEYOR AUGERS, SIEVE AND CHAFFER DRIVE 296
STRAW WALKERS 264
STRAW WALKERS (-1990) 260
STRAWCHOPPER TOP BELT GUIDE (TRAP) 440
SUPPLEMENTARY TERMINALS AND CONNECTORS 64
SUPPORT AND BRACES, AUGER 422
SUPPORT, FEED PLATE 206
SUPPORT, LANDING156
SUPPORT, LOWER TROUGH 371
SUPPORTS AND VARIABLE SHEAVE, PRIMARY COUNTERSHAFT 274
SWING, UNLOADING AUGER, HYDRAULIC CYLINDER KIT 142
SWITCH, SENSING, STRAW WALKER PLUGGING 36
SWIVEL SUPPORT AND BRACES, AUGER422
SWIVEL, AUGER SUPPORT 422
SWIVEL, HORIZONTAL UNLOADING AUGER 420
SYSTEM, HYDRAULIC, REEL DRIVE FRONT AND LH SIDE 90
SYSTEM, TRACTOR RETURN 88
SYSTEM, TRACTOR SUPPLY 88
SYSTEM, UNLOADING AUGER ENGAGE 138
T 5
TAIL LIGHTS 46
TAILINGS DRIVE BRACKET 371
TAILINGS ELEVATOR CONVEYOR BEARINGS 370
TAILINGS ELEVATOR CONVEYOR CHAIN370
TAILINGS ELEVATOR CONVEYOR SPROCKETS370
TAILINGS ELEVATOR HOUSING 368
TANK, GRAIN, SAMPLING TROUGH442
TELESCOPING POWERSHAFT AND SHIELD69
TERMINAL AND WIRING KIT 62
TERMINALS, ELECTRICAL, WEATHERPACK 56
TERMINALS, SUPPLEMENTARY, AND CONNECTORS 64
THRESHING CYLINDER COVER216
THRESHING CYLINDER, RASP BAR224
TIGHTENER AND BEATER DRIVE SHEAVES 298
TIGHTENER, CYLINDER DRIVE, DUAL-RANGE 282
TIGHTENER, FEEDER HOUSE DRIVE 308
TIGHTENER, GUIDES AND FEEDER CONVEYOR DRIVE CHAIN 204
TIGHTENER, LOWER TAILINGS AUGER 364
TIGHTENER, LOWER TAILINGS AUGER CHAIN 372
TIGHTENER, LOWER TAILINGS AUGER DRIVE 374
TOOL BOX182
TOP, TANK, GRAIN410
TRACTOR RETURN SYSTEM88
TRACTOR SUPPLY SYSTEM88
TRAP, STONE 218
TURN LIGHTS 46
U 5
UNIVERSAL JOINT SHIELD (REAR)82
UNIVERSAL JOINT, REAR70
UNIVERSAL SHIELD, GEAR CASE 82
UNLOADING AUGER BELTS 455
UNLOADING AUGER COUNTERSHAFT DRIVE 438
UNLOADING AUGER DRIVE BELT GUIDE440
UNLOADING AUGER ENGAGE SYSTEM 138
UNLOADING AUGER HOUSING, HORIZONTAL (14- AND 17-FT) 428
UNLOADING AUGER LIMIT SWITCH 42
UNLOADING AUGER LUBE BANK 444
UNLOADING AUGER SWING HYDRAULIC CYLINDER KIT 142
UNLOADING AUGER SWING HYDRAULIC CYLINDER140
UNLOADING AUGER SWING HYDRAULIC CYLINDER LINES AND HOSES 136
UNLOADING AUGER SWING HYDRAULIC MOUNTING140
UNLOADING AUGER SWIVEL, HORIZONTAL 420
UNLOADING AUGER, HORIZONTAL, HUB SUPPORT 424
UNLOADING SYSTEM BELTS 456
UPPER CLEAN GRAIN ELEVATOR 394
UPPER CLEAN GRAIN ELEVATOR SHAFT, SPROCKET AND SHEAVE 396
UPPER CLEAN GRAIN ELEVATOR SHIELDS ( -640400) 406
UPPER CLEAN GRAIN ELEVATOR SHIELDS (640401- ) 408
UPPER CLEAN GRAIN LOADING AUGER HOUSING 398
UPPER SHAFT, FEEDER HOUSE 192
UPPER TAILINGS AUGER BELT 456
UPPER TAILINGS AUGER DRIVE 380
UPPER TAILINGS AUGER HOUSING AND PADDLE ASSEMBLY 376
UPPER TAILINGS AUGER PADDLE ASSEMBLY376
UPPER TAILINGS AUGER, DRIVE AND SHIELD 380
UPPER TAILINGS DRIVE CHAIN TIGHTENER378
V 5
VALVE SOLENOID CONTROL UNLOAD MODULE112
VALVE, AUGER SWING, DOUBLE PILOTED, SOLENOID CONTROL VALVE 123
VALVE, GRAIN TANK UNLOADING, DOUBLE PILOTED SOLENOID CONTROL VALVE 126
VALVE, REEL DRIVE FLOW CONTROL 92
VALVE, SOLENOID CONTROL MODULE ASSEMBLY AND MOUNTINGS 130
VALVE, SOLENOID CONTROL MODULE ASSEMBLY AND MOUNTINGS 131
VALVE, SOLENOID CONTROL, CYLINDER SPEED BI-DIRECTIONAL MODULE 119
VALVE, SOLENOID CONTROL, HEADER LIFT MODULE114
VALVE, UNLOAD MODULE112
VARIABLE SHEAVE AND SUPPORTS, PRIMARY COUNTERSHAFT 274
VERTICAL AUGER LOWER GEAR CASE 416
W 5
WALKERS, STRAW 264
WALKERS, STRAW (-1990) 260
WALKERS, STRAW, BEARING CONVERSION (-1990) 262
WEATHERPACK CONNECTORS 56
WEATHERPACK TERMINALS56
WHEEL, SPINDLE, AND HOUSING 83
WIRING AND TERMINAL KIT 62
WIRING CRIMPING TOOL 62
WIRING HARNESS, DUAL LEVEL MONITOR 44
WIRING HARNESS, GRAIN TANK 42
WIRING HARNESS, HARVESTRAK MONITOR 40
WIRING HARNESS, MAIN, LH CENTER30
WIRING HARNESS, MAIN, LH FRONT 28
WIRING HARNESS, RH MAIN34
WIRING HARNESS,CONTROL BOX,DIAL-A-MATIC 14
WIRING STRIPPING TOOL62
WIRING, SUPPLEMENTARY TERMINALS AND CONNECTORS 64
IMAGES PREVIEW OF THE MANUAL:
VIDEO PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is the same manual used by the dealers to diagnose and troubleshoot your vehicle
- You will be directed to the download page as soon as the purchase is completed. The whole payment and downloading process will take anywhere between 2-5 minutes
- Need any other service / repair / parts manual, please feel free to contact [email protected] . We still have 50,000 manuals unlisted
S.V
