Deutz Fahr DX 4.30 Parts Catalog Manual – PDF DOWNLOAD
FILE DETAILS:
Deutz Fahr DX 4.30 Parts Catalog Manual – PDF DOWNLOAD
Language : English
Pages : 575
Downloadable : Yes
File Type : PDF
Size: 29.8 MB
VIDEO PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
Deutz Fahr DX 4.30 Parts Catalog Manual – PDF DOWNLOAD

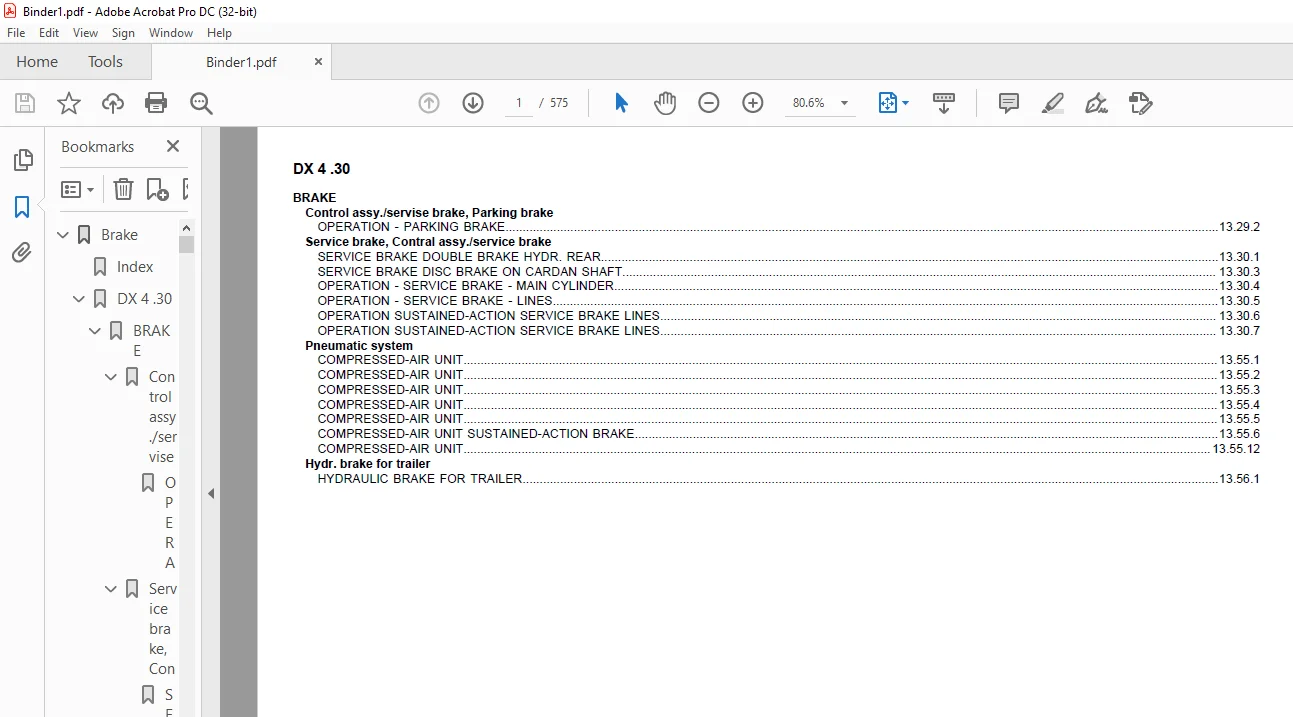

Brake 1
Index 1
DX 4 30 2
BRAKE 2
Control assy /servise brake, Parking brake 2
OPERATION – PARKING BRAKE (13 29 2) 2
Service brake, Contral assy /service brake 4

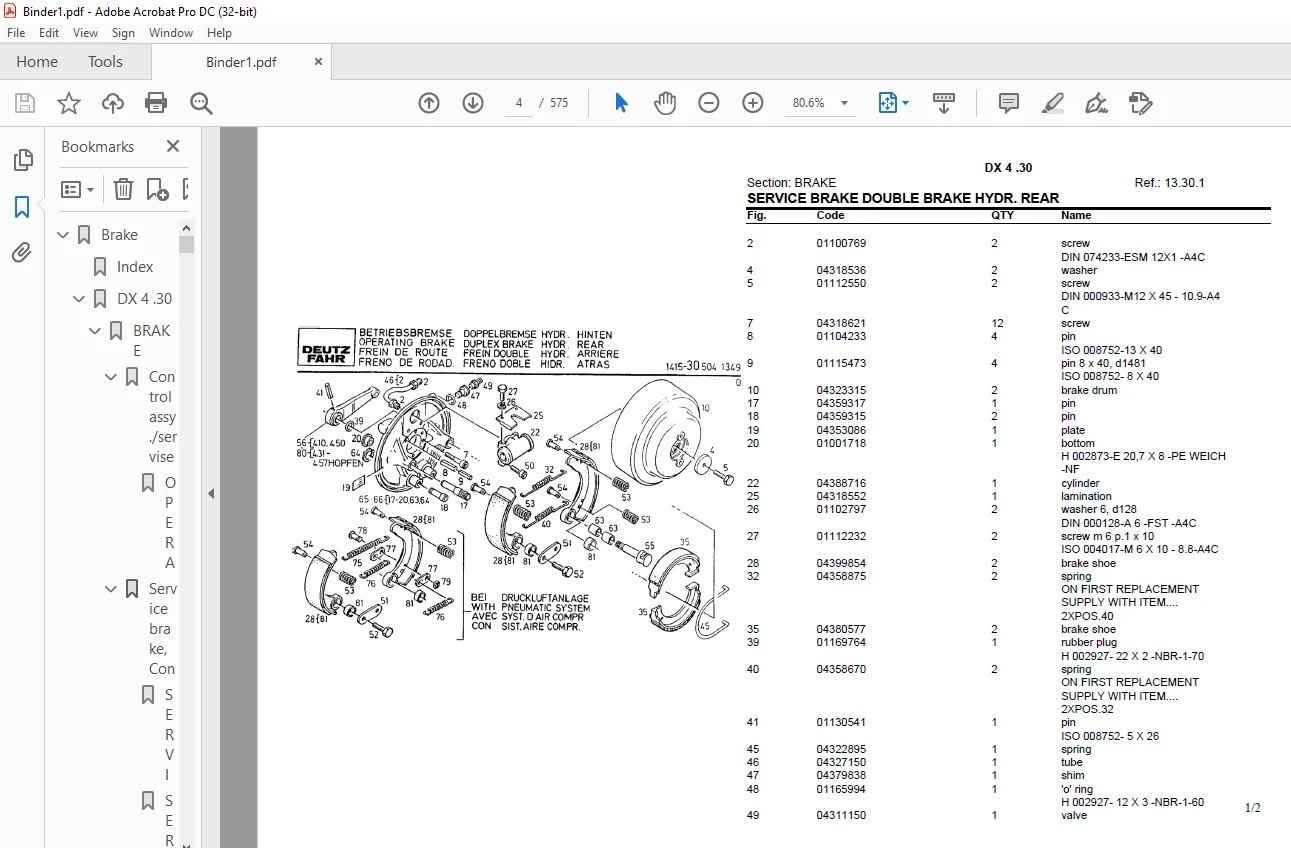

SERVICE BRAKE DOUBLE BRAKE HYDR REAR (13 30 1) 4
SERVICE BRAKE DISC BRAKE ON CARDAN SHAFT (13 30 3) 6
OPERATION – SERVICE BRAKE – MAIN CYLINDER (13 30 4) 7
OPERATION – SERVICE BRAKE – LINES (13 30 5) 10
OPERATION SUSTAINED-ACTION SERVICE BRAKE LINES (13 30 6) 12
OPERATION SUSTAINED-ACTION SERVICE BRAKE LINES (13 30 7) 14
Pneumatic system 16

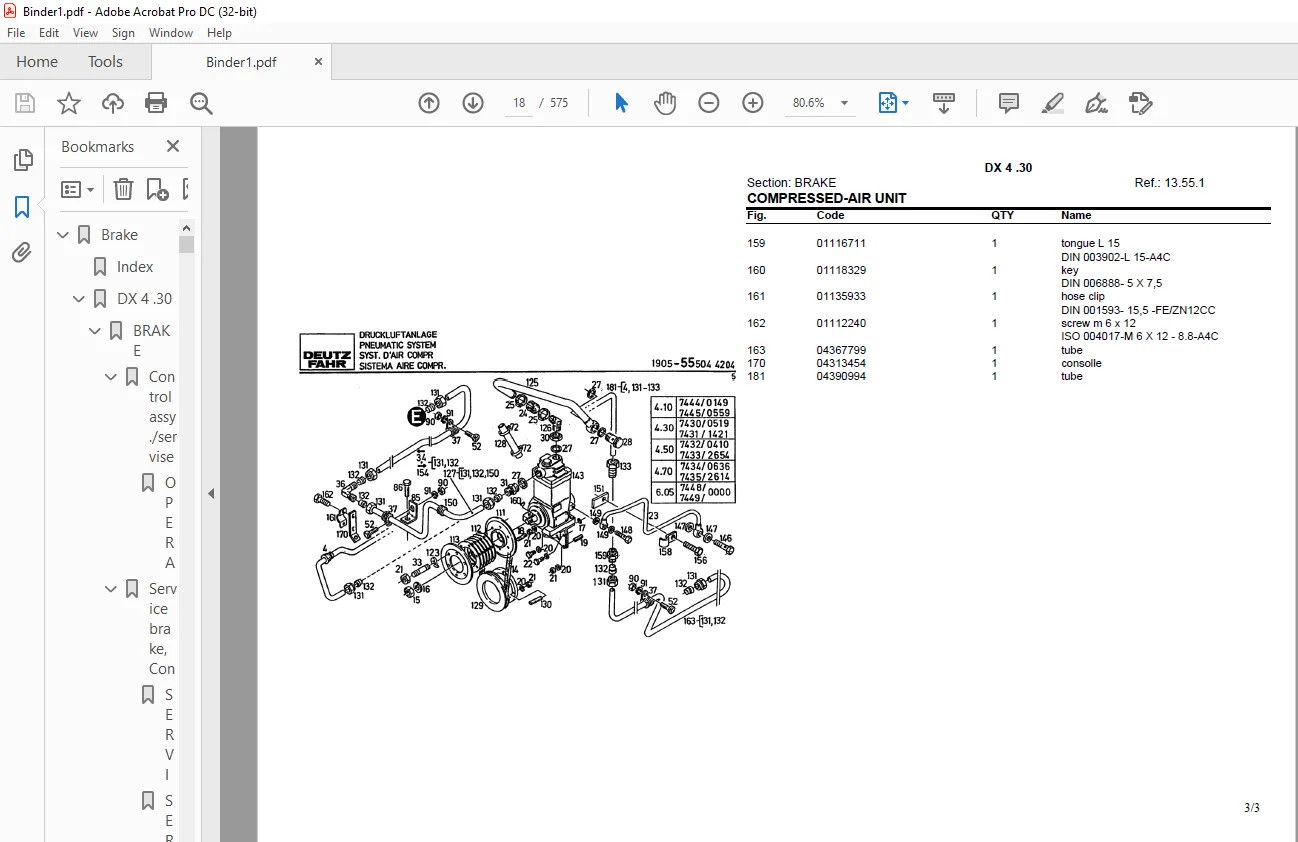

COMPRESSED-AIR UNIT (13 55 1) 16
COMPRESSED-AIR UNIT (13 55 2) 19
COMPRESSED-AIR UNIT (13 55 3) 20
COMPRESSED-AIR UNIT (13 55 4) 22
COMPRESSED-AIR UNIT (13 55 5) 24
COMPRESSED-AIR UNIT SUSTAINED-ACTION BRAKE (13 55 6) 26
COMPRESSED-AIR UNIT (13 55 12) 27
Hydr brake for trailer 29
HYDRAULIC BRAKE FOR TRAILER (13 56 1) 29
Built-on_accessories 31
Index 31
DX 4 30 34
BUILT-ON ACCESSORIES 34
Cab 34
PROTECTIVE FRAME WITHOUT CAB (16 37 1) 34
ROPS (16 37 2) 35
HOOP GUARD FRONT (16 37 3) 38
HOOP GUARD FRONT (16 37 4) 39
FRONT WALL (16 37 5) 40
FRONT WALL (16 37 6) 41
KNOCKOUT WINDOW (16 37 7) 43
WINDOW FRONT/FIXED (16 37 8) 45
KNOCKOUT WINDOW REAR (16 37 9) 47
WINDSCREEN (16 37 10) 49
SIDE PANEL RIGHT/FIXED (16 37 11) 50
SIDE PANEL FIXED (16 37 12) 52
KNOCKOUT WINDOW SIDE (16 37 13) 53
CAB DOOR (16 37 14) 55
TAILGATE (16 37 15) 60
TAILGATE (16 37 16) 61
Engine hood, Battery Carrier 62
HOOD (16 41 1) 62
HOOD SUPPORT (16 41 3) 65
STRAINER BASKET (16 41 4) 67
BATTERY CARRIER (16 41 5) 68
Speed control device 69
SPEED ADJUSTMENT (16 46 1) 69
SPEED ADJUSTMENT FINLAND (16 46 2) 71
Shut-down device 73
STOP DEVICE (16 47 1) 73
STOP DEVICE (16 47 2) 75
Rear mudguards, Rear panelling 76
WING REAR (16 51 1) 76
WING REAR – ELECTRONIC – LIFTING GEAR CONTROL (16 51 2) 79
Front mudguards 82
RUBBER WING – TELESCOPIC AXLE (16 52 1) 82
RUBBER WING – DRIVEN STEERING AXLE (16 52 2) 83
Instrument box, Floor 84
FLOOR (16 53 2) 84
Driver`s seat 87
DRIVER’S SEAT (16 54 1) 87
DRIVER’S SEAT (16 54 2) 88
DRIVER’S SEAT (16 54 3) 89
DRIVER’S SEAT (16 54 4) 90
DRIVER’S SEAT (16 54 5) 91
COMFORT SEAT (16 54 6) 92
COMFORT SEAT SWIVELLING (16 54 7) 93
COMFORT SEAT SWIVELLING (16 54 8) 95
DRIVER’S SEAT PNEUMATIC SPRINGING (16 54 9) 96
DRIVER’S SEAT PNEUMATIC SPRINGING (16 54 10) 97
DRIVER’S SEAT – PNEUMATIC SPRINGING – LUXUS-GRAMMER (16 54 11) 99
DRIVER’S SEAT – PNEUMATIC SPRINGING – LUXUS-GRAMMER (16 54 12) 100
DRIVER’S SEAT PNEUMATIC SPRINGING (16 54 13) 101
ROTARY ADAPTER (16 54 14) 103
Tank panelling, Instrument box, Front panelling 104
DASHBOARD BOX (16 55 1) 104
DASHBOARD BOX INSTRUMENT PANEL (16 55 2) 105
Screw plug 106
PLUG (16 57 1) 106
Toolbox 108
METAL TOOLBOX (16 60 1) 108
Driving mirror 109
REAR-VIEW MIRROR PROTECTIVE FRAME (16 67 1) 109
REAR-VIEW MIRROR CAB (16 67 2) 110
INTERIOR MIRROR (16 67 3) 112
Rear reflector 113
RETROREFLECTOR (16 68 1) 113
Bracket 114
WARNING TRIANGLE HOLDER (16 70 1) 114
Number plate bracket, Plates 115
LICENCE PLATE HOLDER WITHOUT FRONT POWER LIFT (16 71 1) 115
LICENCE PLATE HOLDER WITH FRONT POWER LIFT (16 71 2) 116
LICENCE PLATE HOLDER (16 71 3) 117
SIGN SET (16 71 4) 118
SIGN SET (16 71 5) 120
SIGN SET (16 71 6) 121
SIGN SET (16 71 7) 122
SIGN SET (16 71 8) 123
PLATES (16 71 9) 124
Control console 126
CONTROL CONSOLE (16 75 1) 126
Passenger seat 127
SEAT FOR 2ND OPERATOR (16 76 1) 127
Foot plate 128
STEP (16 77 1) 128
Chock 129
CHOCK (16 80 1) 129
Cab panelling, Floor covering 130
ROOF COVERING (16 86 1) 130
SIDE PANELLING (16 86 2) 131
SOUND-ABSORBING PARTS (16 86 3) 132
SOUND-ABSORBING PARTS (16 86 4) 133
FLOOR COVERING (16 86 5) 134
Electrical_system 135
Index 135
DX 4 30 136
ELECTRIC AL SYSTEM 136
Electrical equipment, Switch box w instruments, Pilot light, Screen washing system, Headlight, Lights 136
KIT RADIO (18 49 1) 136
ELECTRICAL EQUIPMENT FRONT (18 49 2) 137
ELECTRICAL EQUIPMENT REAR (18 49 3) 141
HEATING FOR ENGINE OIL (18 49 4) 143
HEATING FOR ENGINE OIL 340W (18 49 5) 144
SWITCHBOX DASHBOARD (18 49 6) 146
INDICATOR LIGHT (18 49 7) 152
SCREEN WIPER (18 49 8) 153
SPOTLIGHT TOP (18 49 9) 155
SPOTLIGHT TOP (18 49 10) 156
WORKING SPOTLIGHT FRONT (18 49 11) 157
WORKING SPOTLIGHT REAR (18 49 12) 158
WORKING SPOTLIGHT TOP FRONT/REAR (18 49 13) 159
WORKING SPOTLIGHT (18 49 14) 160
SPOTLIGHT (18 49 15) 161
SPOTLIGHT SEALED-BEAM HALOGEN (18 49 16) 162
INTERIOR LIGHT – CIGAR LIGHTER (18 49 17) 163
LIGHTS FRONT (18 49 18) 164
LIGHTS REAR (18 49 19) 165
Tractormeter, Tachygraph 166
TRACTOR METER (18 56 1) 166
AGROTRONIC 168
AGROTRONIC (18 81 1) 168
AGROTRONIC (18 81 2) 170
Engine 173
Index 173
DX 4 30 177
ENGINE 177
Crankcase 177
CRANK CASE (11 01 4) 177
INTERMEDIATE GEAR BEARING (11 01 5) 179
FRONT COVER (11 01 8) 180
FASTENINGS (11 01 10) 181
BLANKING PARTS (11 01 11) 182
BLANKING PARTS (11 01 12) 183
BLANKING PARTS (11 01 13) 184
SEALING COVER FOR INJECTION TIMING GEAR (11 01 14) 185
INJECTION NOZZLE PIECE/CYL – UNIT (11 01 16) 186
INJECTION NOZZLE PIECE/CYL – UNIT (11 01 17) 187
BREATHER (11 01 19) 188
OIL FILLER CAP (11 01 21) 189
ACCESSORIES (11 01 22) 190
GUARD PLATE (11 01 23) 191
DIPSTICK (11 01 24) 192
DIPSTICK (11 01 25) 193
Oil pan 194
OIL PAN (11 02 1) 194
OIL PAN (11 02 2) 195
OIL PAN (11 02 3) 196
OIL PAN (11 02 4) 197
Cylinder 198
CYLINDER PIECE/CYL -UNIT (11 04 2) 198
Crankshaft 199
CRANKSHAFT (11 05 2) 199
V-GROOVED PULLEY (11 05 4) 200
FLYWHEEL (11 05 9) 201
COUNTERWEIGHTS (11 05 11) 202
Connecting rod 203
CONNECTING ROD PIECE/CYL -UNIT (11 06 2) 203
Piston 204
PISTON PIECE/CYL -UNIT (11 07 2) 204
PISTON PIECE/CYL -UNIT (11 07 3) 205
Cylinder head 206
CYLINDER HEAD PIECE/CYL -UNIT (11 08 3) 206
VALVE MECHAN COVER (11 08 5) 208
Camshaft 209
CAMSHAFT (11 10 1) 209
CAMSHAFT P T O (11 10 3) 210
Timing gears 211
CONTROL PARTS PIECE/CYL -UNIT (11 11 1) 211
CONDUIT (11 11 2) 212
Lube oil pump 213
LUBRICAT OIL PUMP (11 14 1) 213
Oil cooler, Lube oil filter 214
OIL COOLER (11 15 1) 214
LUBRIC OIL FILTER (11 15 5) 215
CHANGEOVER SWITCH (11 15 6) 216
PIPING (11 15 8) 217
Oil pipes 218
PRESSURE OIL LINE (11 16 1) 218
OIL LUBRICATION PIPE (11 16 7) 219
OIL SUCTION PIPE (11 16 12) 220
Injection pump 221
INJECTION PUMP Motor No 7 438 601 << (11 17 7) 221
COMPONENT PARTS FOR INJECTION PUMP Motor No 7 438 601 << (11 17 8) 222
CONTROLLER COMPONENT PARTS Motor No 7 438 601 << (11 17 9) 225
INJECTION PUMP Motor No >> 7 440 355 (11 17 10) 228
INJECTION PUMP COMPONENT PARTS (11 17 11) 230
CONTROLLER COMPONENT PARTS (11 17 12) 233
OIL LUBRICATION PIPE (11 17 17) 236
SPEED CONTROL LEVER (11 17 18) 237
Injection pump drive 238
INJECTION PUMP DRIVE (11 18 2) 238
Injector 239
INJECTION VALVE PIECE/CYL -UNIT (11 19 1) 239
INJECTION VALVE COMPONENT PARTS (11 19 2) 240
Fuel pipes 243
INJECTION LINES (11 21 1) 243
OVERFLOW VALVE (11 21 3) 244
OVERFLOW LINE (11 21 4) 245
OVERFLOW OIL LINES (11 21 6) 246
Air intake, Air cleaner 247
INTAKE TUBE (11 22 1) 247
Air compressor 248
BLANKING PARTS (11 33 1) 248
Cooling air blower 249
HYDR COOLING BLOWER (11 39 2) 249
HYDR COOLING BLOWER (11 39 3) 250
PIPING (11 39 6) 251
PIPING (11 39 7) 253
SOLENOID VALVE (11 39 10) 254
EXHAUST THERMOSTAT (11 39 11) 255
Cooling air ducting 256
AIR DUCTING RAIL (11 40 1) 256
AIR DUCT WALL (11 40 3) 257
AIR DUCT WALL (11 40 4) 258
AIR DUCTING LOWER PART (11 40 6) 259
AIR DUCTING UPPER PART (11 40 8) 260
COOLING AIR BAFFLE (11 40 10) 261
AIR DUCT WALL (11 40 11) 262
Exhaust manifold 263
EXHAUST MANIFOLD (11 41 1) 263
Generator, Startet motor 264
GENERATOR (11 44 1) 264
GENERATOR COMPONENT PARTS (11 44 2) 265
DRIVE PARTS 33 A (11 44 4) 266
GENERATOR (11 44 6) 267
GENERATOR COMPONENT PARTS (11 44 7) 268
GENERATOR 65 A (11 44 8) 269
GENERATOR COMPONENT PARTS (11 44 9) 270
V-GROOVED PULLEY (11 44 10) 271
GENERATOR (11 44 12) 272
GENERATOR COMPONENT PARTS (11 44 13) 273
DRIVING PARTS (11 44 14) 274
ACCESSORIES (11 44 16) 275
ACCESSORIES (11 44 17) 276
NARROW V-BELT (11 44 20) 277
NARROW V-BELT (11 44 22) 278
STARTER (11 44 26) 279
STARTER COMPONENT PARTS (11 44 27) 280
STARTER (11 44 28) 281
STARTER COMPONENT PARTS (11 44 29) 282
Electrical accessories 284
OIL PRESSUR SWITCH (11 48 1) 284
ELECTRICAL LEADS (11 48 2) 285
ELECTRICAL LEADS 55A (11 48 3) 286
ELECTRICAL LEADS 95 A (11 48 4) 287
Measuring instruments 288
TEMPERATURE SENSOR WITH CONTACTS Motor-Nr 7 054 776 << (11 51 3) 288
THERMOSTAT (11 51 6) 289
TEMPERATURE MEASURING IN THE HYDRAULIC OIL COOLER (11 51 9) 290
BLANKING PARTS (11 51 10) 291
Starting aid 292
FLAME GLOW PIN PLUG Motor No 7 143 813 << (11 63 2) 292
FLAME GLOW PIN PLUG Motor No >> 7 145 274 (11 63 5) 293
RADIATOR (11 63 10) 294
BLANKING PARTS (11 63 11) 295
Sealing set 296
GASKET SET (11 90 2) 296
Front_axle_Steering 297
Index 297
DX 4 30 298
FRONT AXLE, STEERING ASSEMBLY 298
Joint shaft 298
CARDAN SHAFT PROTECTION PART PROTECTION (15 21 1) 298
CARDAN SHAFT PROTECTION (15 21 2) 299
CARDAN SHAFT (15 21 3) 301
Driven steering axle 302
DRIVEN FRONT AXLE (15 28 1) 302
DRIVEN FRONT AXLE (15 28 2) 304
DRIVEN FRONT AXLE (15 28 3) 306
DRIVEN FRONT AXLE (15 28 4) 307
Hydr Cylinder 309
HYDRAULIC CYLINDER – TELESCOPIC AXLE (15 30 1) 309
HYDRAULIC CYLINDER – DRIVEN STEERING AXLE (15 30 2) 310
Front axle bracket 311
AXLE BEARING BLOCK (15 32 1) 311
Telescopic Axle 313
TELESCOPIC AXLE (15 33 1) 313
TRACK ROD TELESCOPIC AXLE (15 33 2) 315
Hydrostatic steering 316
HYDROSTAT STEERING TELESCOPIC AXLE (15 89 1) 316
HYDROSTAT STEERING DRIVEN STEERING AXLE (15 89 2) 319
HYDROSTAT STEERING – ADJUSTABLE STEERING COLUMN (15 89 3) 322
STEERING COLUMN – DANFOSS (15 89 4) 325
STEERING COLUMN – ZF (15 89 5) 326
CONTROL PUMP – ZF (15 89 6) 327
CONTROL PUMP – DANFOSS (15 89 7) 328
Gearbox_Clutch 329
Index 329
DX 4 30 331
GEARBOX, CLUTCH 331
Clutch 331
STOPPING LEVER (12 02 1) 331
STOPPING LEVER – BEARING LUBRICATION (12 02 2) 332
DOUBLE COUPLING (12 02 3) 333
Clutch control assy 334
CLUTCH OPERATION DOUBLE CLUTCH (12 03 1) 334
Control assy – pto clutch 336
OPERATION – P T O SHAFT COUPLING MECH (12 04 1) 336
Hydr pump gearbox, Lube oil supply, Pressure oil supply 338
LUBRICANT OIL SUPPLY (12 07 1) 338
OIL FILTER (12 07 2) 341
Transmission 342
GEARBOX (12 08 1) 342
REAR AXLE HOUSING (12 08 2) 344
Change-speed gearbox, Contr hydr front whell drive, Contr hydr /diff lock, Control assy hydr PTO shaft, rear 346
GEAR CHANGE BOX (12 11 1) 346
BEARING FLANGE (12 11 2) 348
HOLLOW DRIVE SHAFT (12 11 3) 349
TRANSMISSION SHAFT (12 11 4) 350
MAIN SHAFT WITHOUT POWER SHIFT GEAR 4+5 SPEED (12 11 5) 354
MAIN SHAFT WITH POWER SHIFT GEAR 6 SPEED (12 11 6) 356
INTERMEDIATE SHAFT 4 SPEED (12 11 7) 358
INTERMEDIATE SHAFT 5 SPEED (12 11 8) 361
INTERMEDIATE SHAFT 6 SPEED (12 11 9) 365
UNDERDRIVE – REVERSE (12 11 10) 370
Control assy intermediate gear, Gearshift assembly 371
JOYSTICK (12 12 1) 371
GEAR COVER (12 12 2) 374
GEAR SHIFTING (12 12 3) 376
GEAR SHIFT FLANGED BEARING (12 12 4) 379
PTO shaft, front 381
P T O FRONT (12 13 1) 381
Control assy PTO shaft, rear 384
OPERATION – P T O SHAFT REAR (12 14 1) 384
OPERATION – P T O SHAFT REAR (12 14 2) 385
Control assy / PTO shaft, front, PTO guard, front 387
OPERATION – FRONTP T O SHAFT (12 15 1) 387
OPERATION – FRONTP T O SHAFT (12 15 2) 388
OPERATION – HAND LEVER (12 15 3) 389
Bevel drive, Intermediateshaft 390
BEVEL WHEEL GEAR (12 23 1) 390
INTERMEDIATE SHAFT (12 23 2) 391
Differential unit 392
DIFFERENTIAL (12 24 1) 392
Control Assy for diff lock, Differential lock 394
DIFF GEAR LOCK (12 25 1) 394
OPERATION FOR DIFFERENTIAL LOCK (12 25 2) 395
Front wheel drive 397
FRONT-WHEEL DRIVE (12 26 1) 397
SAFETY COUPLING (12 26 3) 400
Front whell drive control, Planetary drive, Rear axle 401
OPERATION – FRONT WHEEL DRIVE (12 27 1) 401
OPERATION – FRONT WHEEL DRIVE (12 27 2) 402
REAR AXLE (12 27 3) 403
PTO guard, rear, PTO shaft, rear 405
P T O SHAFT DRIVE – SINGLE STUB MODEL (12 77 1) 405
P T O SHAFT DRIVE SINGLE STUB MODEL (12 77 2) 408
P T O SHAFT SINGLE STUB MODEL (12 77 3) 410
P T O SHAFT SINGLE STUB MODEL (12 77 4) 412
P T O SHAFT DRIVE – TWIN STUB MODEL (12 77 5) 415
P T O SHAFT DRIVE TWIN STUB MODEL (12 77 6) 418
P T O SHAFT TWIN STUB MODEL (12 77 7) 420
P T O SHAFT TWIN STUB MODEL (12 77 8) 423
P T O SHAFT PROTECTOR SINGLE STUB MODEL (12 77 9) 426
P T O SHAFT PROTECTOR SINGLE STUB MODEL (12 77 10) 427
P T O SHAFT PROTECTOR TWIN STUB MODEL (12 77 11) 428
P T O SHAFT PROTECTOR TWIN STUB MODEL (12 77 12) 429
Heating_Air_conditioning 430
Index 430
DX 4 30 431
HEATING, AIR CONDITIONING SYSTEM 431
Air-to-air heating, Ventilation, Oil-to-air heating, Aux heating, Air conditioning 431
HEATING AND VENTILATION WITHOUT AIR CONDIONING BLOWER (19 85 1) 431
HEATING/VENTILATION WITH AIR CONDITIONING SYSTEM (19 85 2) 433
BLOWER (19 85 3) 435
VENTILATION FILTER (19 85 4) 436
HEAT EXCHANGER (19 85 5) 437
ADDITIONAL HEATING 1 7 KW (19 85 6) 438
ADDITIONAL HEATING 3 2 KW (19 85 7) 441
ADDITIONAL HEATING 3 2KW (19 85 8) 443
CLIMATE CONTROL SYSTEM (19 85 9) 444
CONDENSER (19 85 10) 446
COMPRESSOR WITH VALVE (19 85 11) 447
AIR CONDITIONING UNIT – LINES (19 85 12) 448
VAPORIZER (19 85 13) 449
Hitch 451
Index 451
DX 4 30 452
HITCH 452
Hitch pin 452
COTTER PIN (1A 11 1) 452
Bracket, Drawbar 453
DEFLECTOR (1A 14 1) 453
BRACKET (1A 14 2) 454
DRAWBAR WITH SMALL SWIVEL RANGE (1A 14 3) 455
DRAWBAR WITH SMALL SWIVEL RANGE (1A 14 4) 456
Towing clevis, Clevis 458
CATCHING MOUTH (1A 32 1) 458
FRONT DRAWBAR COUPLING (1A 32 2) 459
Ballast carrier, Autom trailer hitch 460
BALLAST CARRIER (1A 62 1) 460
BALLAST WEIGHT – DISTANCE PLATE (1A 62 2) 461
DRAWBAR COUPLING AUTOM SWIVELS OUT (1A 62 3) 462
REMOTE CONTROL FOR AUTOMATIC HITCHING (1A 62 4) 463
DRAWBAR COUPLING AUTOM 10to (1A 62 5) 464
Trailer hitch 466
DRAWBAR COUPLING MECH (1A 63 1) 466
DRAWBAR COUPLING MECH (1A 63 2) 467
DRAWBAR COUPLING MECH (1A 63 3) 468
Hydraulic_system 469
Index 469
DX 4 30 471
HYDRAULIC SYSTEM 471
Oil supply 471
OIL SUPPLY HYDRAULIC PUMP (14 01 1) 471
FILTER OIL FEED (14 01 2) 474
HYDRAULIC PUMP 16/11 CCM/H – BOSCH (14 01 3) 476
Oil reservoir, Remote Control 477
OIL TANK (14 04 1) 477
Aux oil tank 480
ADDITIONAL OIL TANK (14 05 1) 480
Hydr main contr: unit 482
CONTROL DEVICE (14 06 1) 482
Hydraulic lift, Electronic power lift control 483
POWER LIFT (14 08 1) 483
POWER LIFT (14 08 4) 487
POWER LIFT (14 08 5) 488
POWER LIFT (14 08 6) 491
INTAKE FILTER (14 08 9) 493
BLEEDING TUBE (14 08 10) 494
OPERATION (14 08 11) 495
POWER LIFT (14 08 12) 496
LIFTING ARM (14 08 14) 498
POWER LIFT – OPERATION (14 08 15) 499
POWER LIFT – HYDRAULIC CYLINDER (14 08 16) 500
ELECTRONIC – LIFTING GEAR CONTROL (14 08 18) 502
ELECTRONIC – LIFTING GEAR CONTROL (14 08 19) 503
ELECTRONIC – LIFTING GEAR CONTROL (14 08 20) 504
ELECTRONIC – LIFTING GEAR CONTROL (14 08 21) 505
ELECTRONIC – LIFTING GEAR CONTROL (14 08 22) 507
ELECTRONIC – LIFTING GEAR CONTROL (14 08 23) 508
Front power lift 510
FRONT HYDRAULIC POWER-LIFT (14 09 1) 510
UPPER LINK FRONT POWER LIFT (14 09 2) 513
FRONT HYDRAULIC POWER-LIFT (14 09 3) 514
Three-point hitch 516
THREE-POINT COUPLING (14 11 1) 516
THREE-POINT COUPLING (14 11 2) 518
THREE-POINT COUPLING (14 11 3) 519
THREE-POINT COUPLING (14 11 4) 520
UPPER LINK CAT II/II (14 11 5) 522
UPPER LINK TELE (14 11 11) 523
UPPER LINK (14 11 12) 524
CONNECTING ROD (14 11 13) 525
EXTENDING ROD (14 11 15) 526
STABILIZING ROD – WALTERSCHEID (14 11 16) 527
SPACER – WALTERSCHEID (14 11 18) 529
Toolbar/three-point hitch 530
TRACTOR LINKAGE DRAWBAR (14 12 1) 530
Deutz-Hitch, Fem hitch triangle 531
DEUTZ-HITCH (14 17 1) 531
TELESCOPIC-UPPER LINK CAT II (14 17 2) 532
Hydr cyl power lift, Hydr cylinder/lifting device, Hydr cylinder front power lift 533
HYDRAULIC CYLINDER (14 30 1) 533
HYDRAULIC CYLINDER – FRONT POWER LIFT (14 30 2) 534
Control unit, DEUTZ 535
INTERMEDIATE DEVICE I SD80 VALVE SEALED (14 40 1) 535
INTERMEDIATE DEVICE II SD80 SLIDE VALVE SEALED (14 40 2) 537
FINAL CONTROL DEVICE (14 40 3) 538
END PLATE FIXING PARTS (14 40 4) 539
DEUTZ control unit comb , Assy hydr control, Remote connections 540
HYDR CONTROL – OPERATION (14 88 1) 540
HYDR CONTROL PIPEWORK (14 88 2) 542
HYDR CONTROL HOSE PIPES (14 88 3) 543
HYDR CONTROL FRONT POWER LIFT (14 88 4) 545
Motor_supply 547
Index 547
DX 4 30 548
MOTOR SUPPLY 548
Fuel tank, Aux tank, Fuel filter 548
FUEL TANK (17 42 1) 548
FUEL LINE (17 42 2) 551
FUEL FILTER (17 42 3) 552
FUEL DOUBLE FILTER (17 42 4) 553
Air cleaner 554
DRY AIR FILTER (17 43 1) 554
DRY AIR FILTER – DONALDSON (17 43 2) 555
DRY AIR FILTER – EXTRACTION FROM ABOVE – DONALDSON (17 43 3) 556
OILBATH AIR FILTER – INTAKE FROM ABOVE (17 43 4) 557
Exh Silencer 558
EXHAUST SYSTEM (17 44 1) 558
Fuel gauge 559
TANK CONTENTS INDICATOR (17 69 1) 559
Wheels_Ballast 560
Index 560
DX 4 30 561
WHEELS, BALLAST 561
Ballast weight/towing clewis 561
BALLAST WEIGHT FRONT DRAWBAR COUPLING (1B 32 1) 561
Disc wheels, front, Adj wheels, front 562
6 HOLE – DISK WHEEL FRONT (1B 58 1) 562
8 HOLE – DISK WHEEL FRONT (1B 58 2) 563
10 HOLE – DISK WHEEL FRONT (1B 58 3) 564
8 HOLE – ADJUSTING WHEEL FRONT (1B 58 4) 565
10 HOLE – ADJUSTING WHEEL FRONT (1B 58 5) 566
Disc wheels, rear, Adj wheels, rear 567
8 HOLE – DISK WHEEL REAR (1B 59 1) 567
ADJUSTING WHEEL REAR (1B 59 2) 568
ADJUSTING WHEEL REAR (1B 59 3) 569
ADJUSTING WHEEL REAR – PAW (1B 59 4) 570
ADJUSTING WHEEL REAR -PAW (1B 59 5) 571
Wheel ballast 572
WHEEL BALLAST (1B 61 1) 572
WHEEL BALLAST (1B 61 2) 573
Ballast weights,front 574
FRONT BALLAST AXIS BEARING BLOCK (1B 62 1) 574
ROCKER ARMS COVER (1B 62 2) 575
IMAGES PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is the SAME MANUAL used by the dealerships to diagnose your vehicle
- No waiting for couriers / posts as this is a PDF manual and you can download it within 2 minutes time once you make the payment.
- Your payment is all safe and the delivery of the manual is INSTANT – You will be taken to the DOWNLOAD PAGE.
- So have no hesitations whatsoever and write to us about any queries you may have : heydownloadss @gmail.com
S.V
