Deutz Fahr 5650 H COM 3 -13500 Parts Catalog Manual – PDF DOWNLOAD
FILE DETAILS:
Deutz Fahr 5650 H COM 3 -13500 Parts Catalog Manual – PDF DOWNLOAD
Language : English
Pages : 744
Downloadable : Yes
File Type : PDF
Size: 35.9 MB

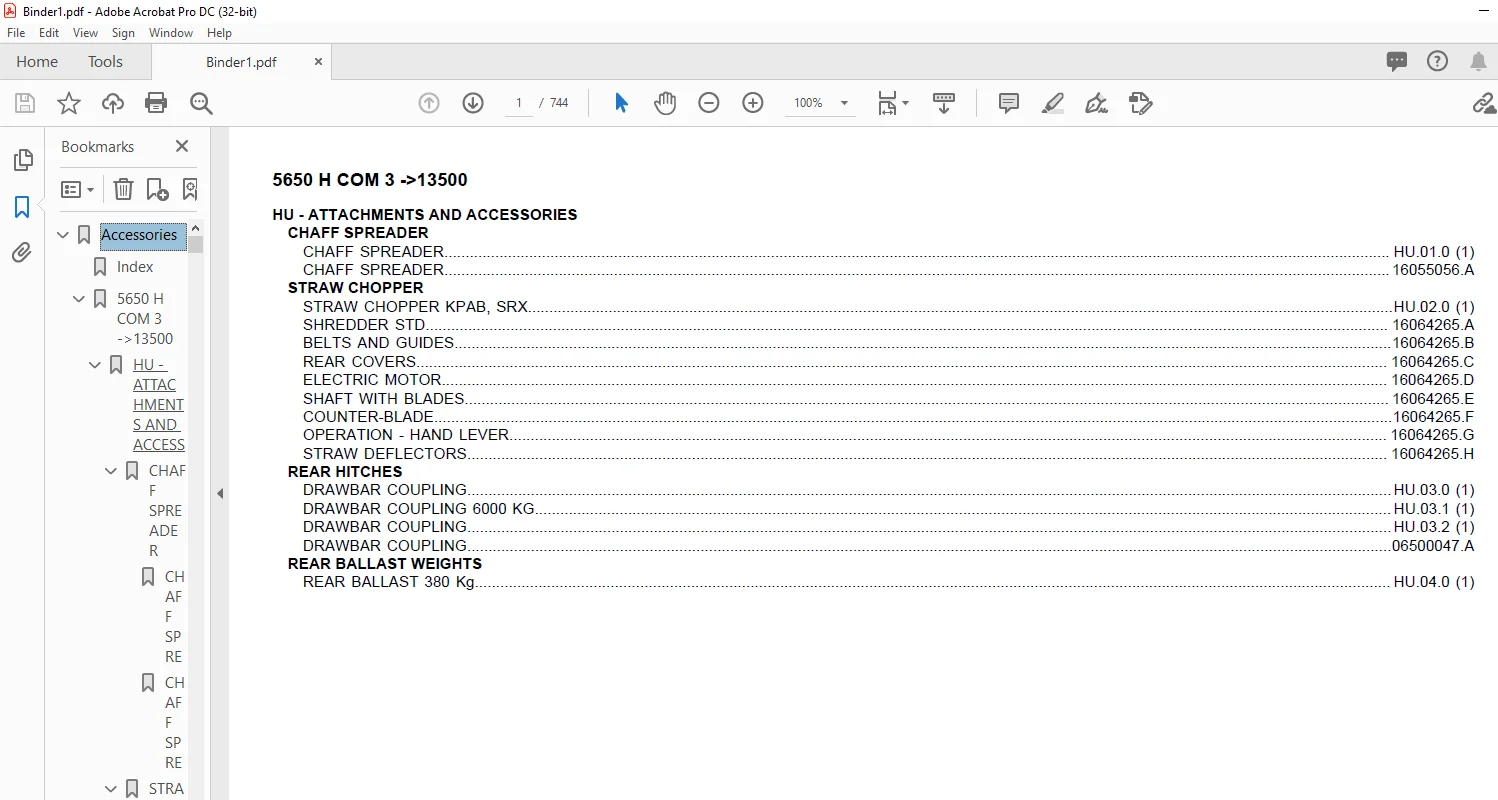

TABLE OF CONTENTS:
Deutz Fahr 5650 H COM 3 -13500 Parts Catalog Manual – PDF DOWNLOAD
Accessories 1
Index 1
5650 H COM 3 ->13500 2
HU – ATTACHMENTS AND ACCESSORIES 2

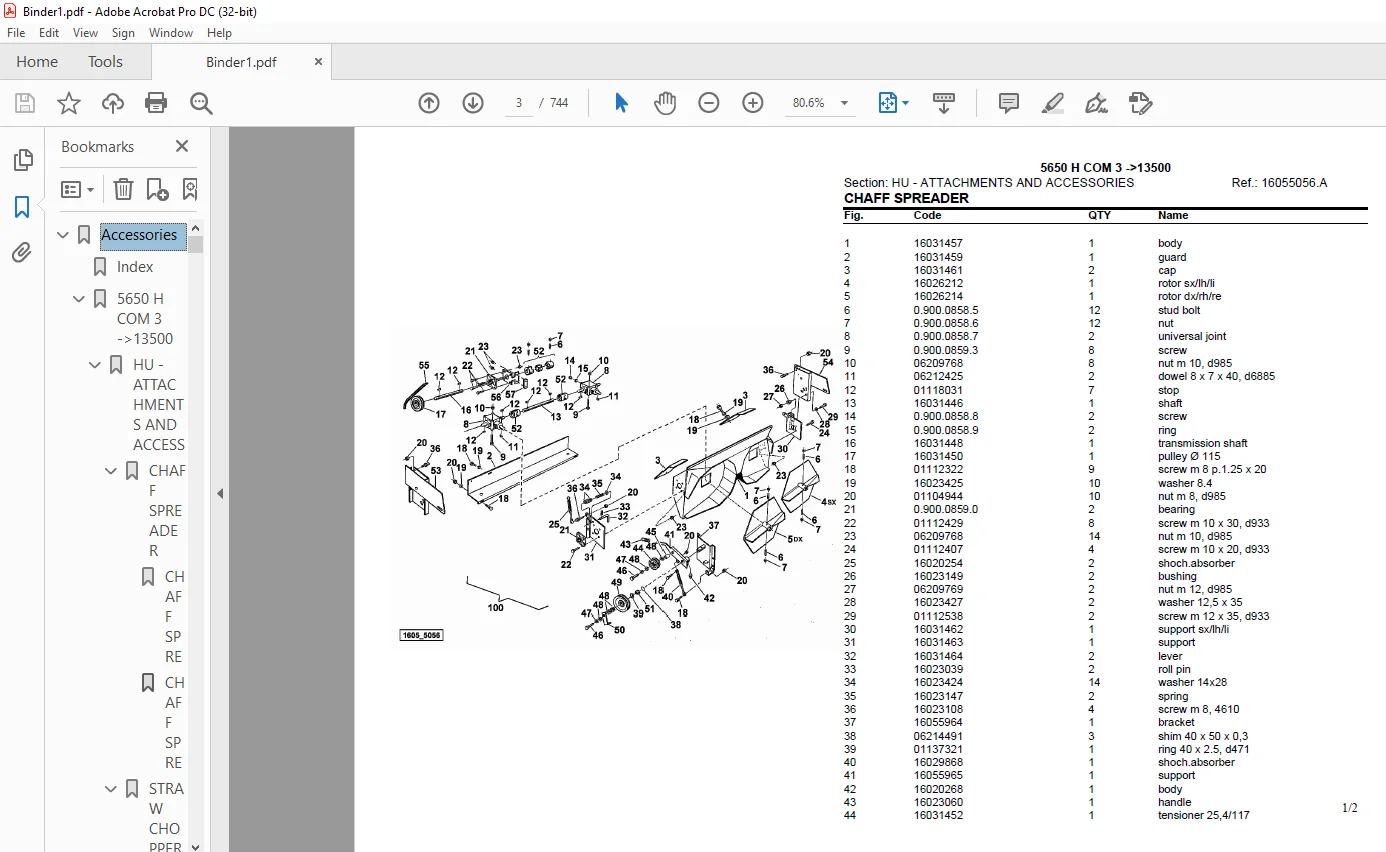

CHAFF SPREADER 2
CHAFF SPREADER (HU 01 0 (1)) 2
CHAFF SPREADER (16055056 A) 3
STRAW CHOPPER 5
STRAW CHOPPER KPAB, SRX (HU 02 0 (1)) 5
SHREDDER STD (16064265 A) 6
BELTS AND GUIDES (16064265 B) 7
REAR COVERS (16064265 C) 9
ELECTRIC MOTOR (16064265 D) 10
SHAFT WITH BLADES (16064265 E) 11
COUNTER-BLADE (16064265 F) 12
OPERATION – HAND LEVER (16064265 G) 13
STRAW DEFLECTORS (16064265 H) 14
REAR HITCHES 16
DRAWBAR COUPLING (HU 03 0 (1)) 16
DRAWBAR COUPLING 6000 KG (HU 03 1 (1)) 17
DRAWBAR COUPLING (HU 03 2 (1)) 18
DRAWBAR COUPLING (06500047 A) 19
REAR BALLAST WEIGHTS 20
REAR BALLAST 380 Kg (HU 04 0 (1)) 20
Axles 21
Index 21
5650 H COM 3 ->13500 23
HB – AXLES 23
FRONT AXLE 23
FRONT AXLE (HB 01 0 (1)) 23
ADAPTER (HB 01 3 (1)) 24
REDUCTION GEAR UNIT (STD) (16040897 A) 25
TRANSMISSION 27
TRANSMISSION (HB 02 0 (1)) 27
GEARBOX (16040895/20 A) 28
DRIVE FOR GEAR CHANGE BOX (16040895/20 B) 29
DRIVE SHAFT TRANSMISSION (16040895/20 C) 30
INTERMEDIATE SHAFT TRANSMISSION (16040895/20 D) 31
TRANSMISSION DIFFERENTIAL (16040895/20 E) 32
PARKING BRAKE (16040895/20 F) 33
INTERNAL-EXTERNAL TRANSMISSION CONTROLS 34
GEAR SHIFTING (HB 03 0 (1)) 34
GEAR SHIFTING (HB 03 1 (1)) 35
REAR AXLE 36
REAR AXLE (HB 05 0 (1)) 36
REAR AXLE (HB 05 2 (1)) 37
PIN (HB 05 3 (1)) 38
WHEEL HUB FASTENING (HB 05 4 (1)) 39
WHEEL HUB (HB 05 5 (1)) 40
WHEEL HUB FASTENING (HB 05 6 (1)) 41
WHEEL HUB (HB 05 7 (1)) 42
STOP (HB 05 8 (1)) 43
STEERING CYLINDER (HB 05 9 (1)) 44
CYLINDER PARTS Ø 45 (06540120 A) 45
LINKAGE (16001674/10 A) 46
TYRES 47
WHEEL BOLT (HB 06 0 (1)) 47
FRONT WHEELS 620/75 R30” 168A8 (HB 06 1 (1)) 48
FRONT WHEELS 710/75 R32” 171A8 (HB 06 2 (1)) 49
FRONT WHEELS 800/65 R32” 178A8 TR (HB 06 3 (1)) 50
FRONT WHEELS 800/65 R32” 178A8 TB (HB 06 4 (1)) 51
FRONT WHEELS 620/75 R34” 170A8 (HB 06 5 (1)) 52
FRONT WHEELS 800/65 R32” 172A8 GY (HB 06 6 (1)) 53
FRONT WHEELS 800/65 R32” 172A8 GY (HB 06 7 (1)) 54
FRONT WHEELS 650/75 R32” 172A8 (HB 06 8 (1)) 55
FRONT WHEELS 800/65 R32” 172A8 GY (HB 06 9 (1)) 56
FRONT WHEELS 800/65 R32” 178A8 TB (HB 06 10 (1)) 57
SOCKET PIN (HB 06 11 (1)) 58
REAR WHEELS 405/70 R20” 155A2 (HB 06 12 (1)) 59
REAR WHEELS 500/60 R22,5” (HB 06 13 (1)) 60
Belts 61
Index 61
5650 H COM 3 ->13500 62
HC – BELTS AND CHAINS 62
BELTS AND CHAINS 62
BELTS AND CHAINS – SX/LH/LI (HC 01 0 (1)) 62
BELTS AND CHAINS – DX/RH/RE (HC 01 4 (1)) 63
GREASING 65
GREASING DEVICE – SX/LH/LI (HC 02 0 (1)) 65
GREASING DEVICE – DX/RH/RE (HC 02 1 (1)) 66
LUBRICATOR sx/lh/li (16047102 A) 67
LUBRICATOR dx/rh/re (16047104 A) 68
Bodywork 69
Index 69
5650 H COM 3 ->13500 71
HF – CHASSIS- BODYWORK 71
CHASSIS 71
CHASSIS (HF 01 0 (1)) 71
CHASSIS FRAME COMPLETIONS (HF 01 4 (1)) 72
CHASSIS FRAME COMPLETIONS (HF 01 8 (1)) 73
CHASSIS FRAME COMPLETIONS (HF 01 9 (1)) 74
CHASSIS FRAME COMPLETIONS (HF 01 14 (1)) 75
CHASSIS FRAME COMPLETIONS (HF 01 18 (1)) 76
RUBBER PROTECTOR (HF 01 22 (2)) 77
BODYWORK 78
FRONT LIGHTS SUPPORT (HF 02 0 (1)) 78
FASTENINGS (HF 02 1 (1)) 79

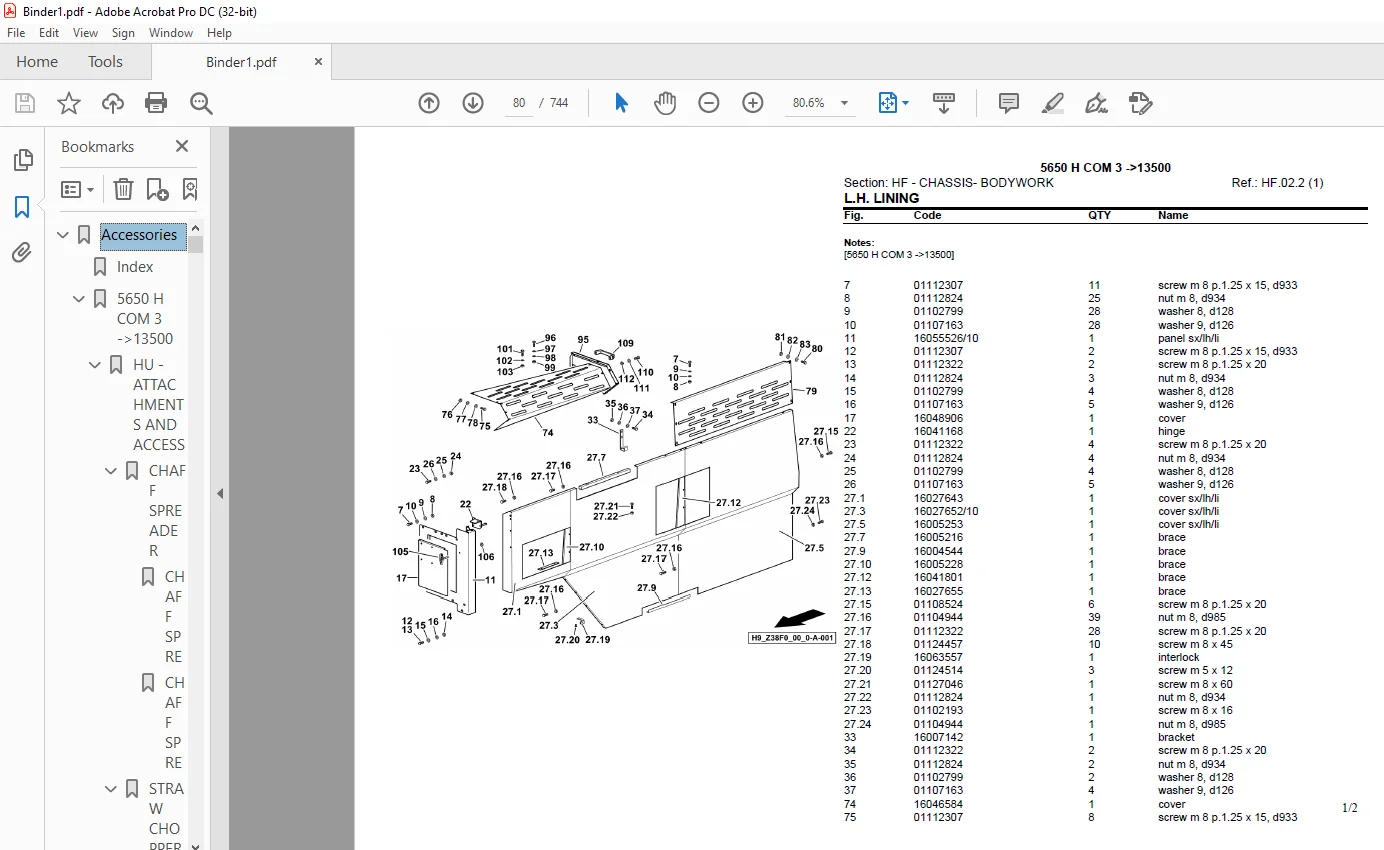

L H LINING (HF 02 2 (1)) 80
L H LINING (HF 02 3 (1)) 82
SIDE PANELLING LEFT (HF 02 4 (1)) 83
SIDE PANELLING LEFT (HF 02 4 (2)) 84
R H LINING (HF 02 5 (1)) 85
R H LINING (HF 02 6 (1)) 87
R H LINING (HF 02 7 (1)) 88
GUARD PLATE (HF 02 8 (1)) 89
GUARD PLATE (HF 02 8 (2)) 90
R H LINING (HF 02 16 (1)) 91
R H LINING (HF 02 17 (1)) 92
R H LINING (HF 02 20 (1)) 93
STRAW BOX (HF 02 21 (1)) 94
COVER PLATES (HF 02 22 (1)) 95
STRAW RAKE (HF 02 23 (1)) 96
GUARDS (HF 02 27 (1)) 97
ENGINE AIR GUIDE (HF 02 28 (1)) 98
ENGINE AIR GUIDE (HF 02 29 (1)) 99
COVER PLATE (HF 02 30 (1)) 100
ENGINE COVER SUPPORT (HF 02 32 (1)) 101
ENGINE AIR GUIDE (HF 02 34 (1)) 102
CHOCK (HF 02 37 (1)) 103
SUPPORTS (HF 02 41 (1)) 104
FRONT LIGHTS SUPPORT – SX/LH/LI (HF 02 42 (1)) 105
FRONT LIGHTS SUPPORT – DX/RH/RE (HF 02 43 (1)) 106
REAR LIGHT EXTENSIONS (HF 02 44 (1)) 107
REAR LIGHT EXTENSIONS (HF 02 44 (2)) 108
REAR LIGHT EXTENSIONS (HF 02 45 (1)) 109
ADDITIONAL REAR SUPPORT – SX/LH/LI (HF 02 46 (1)) 110
REINFORCEMENT (HF 02 20000 (1)) 111
PLATFORM 112
CAB PLATFORM – SX/LH/LI (HF 03 0 (1)) 112
LADDER (HF 03 1 (1)) 113
LADDER (HF 03 2 (1)) 114
CAB PLATFORM – DX/RH/RE (HF 03 3 (1)) 115
SERVICE PLATFORM SX/LH/LI (HF 03 4 (1)) 116
ENGINE SERVICE PLATFORM (HF 03 5 (1)) 117
ENGINE SERVICE PLATFORM (HF 03 7 (1)) 118
LETTERING 119
PRODUCT PLATE – FRONT (HF 05 0 (1)) 119
ADHESIVE STRIPS – SX/LH/LI (HF 05 1 (1)) 120
ADHESIVE STRIPS – DX/RH/RE (HF 05 2 (1)) 121
PRODUCT PLATE – REAR (HF 05 3 (1)) 122
PRODUCT PLATE (HF 05 4 (1)) 123
PLATES (HF 05 11 (1)) 124
PLATES (HF 05 12 (1)) 125
WARNING PLATES (HF 05 13 (1)) 126
PLATES (HF 05 14 (1)) 127
PLATES (HF 05 15 (1)) 128
PLATES (HF 05 16 (1)) 129
PLATES AND REFLECTOR (HF 05 17 (1)) 130
CUTTER BAR HYDRAULIC SYSTEM DATA PLATES (HF 05 18 (1)) 131
PRINTING FOR FUSE BOX (HF 05 19 (1)) 132
PLATES (HF 05 20000 (1)) 133
Cab 134
Index 134
5650 H COM 3 ->13500 136
HG – CAB 136
CAB STRUCTURE 136
DRIVERS’S CAB FRAME (HG 01 0 (1)) 136
CAB BEARING (HG 01 1 (1)) 137
WINDOWS – DOORS – WIPERS 138
CAB WINDOW GLASS (HG 02 0 (1)) 138
CAB DOOR – SX/LH/LI (HG 02 1 (1)) 139
GRAB HANDLE – SX/LH/LI (HG 02 2 (1)) 140
CAB DOOR – DX/RH/RE (HG 02 3 (2)) 141
CAB WINDOW GLASS (HG 02 4 (1)) 142
SCREEN WIPER (HG 02 5 (1)) 143
SCREEN WASH RESERVOIR (HG 02 6 (1)) 144
DOOR HANDLE – CAB DOOR RIGHT/LEFT (0 013 0217 4 A) 145
INTERIOR TRIM 146
MAT FOR CAB (HG 03 0 (1)) 146
ARMREST COVER (HG 03 1 (1)) 147
INTERNAL UPHOLSTERY (HG 03 2 (1)) 148
CONTROL CONSOLE (HG 03 3 (1)) 149
DASHBOARD BOX (HG 03 4 (1)) 150
INTERNAL CAB LININGS (HG 03 5 (1)) 151
FASTENINGS (HG 03 6 (1)) 152
INTERNAL CAB LININGS (HG 03 7 (1)) 153
CONTROL CONSOLE (HG 03 8 (1)) 154
CAB ROOF LINING (HG 03 9 (1)) 155
CAB ROOF LINING (HG 03 20000 (1)) 156
EXTERIOR TRIM – ROOF 157
ROOF (HG 04 0 (1)) 157
REARVIEW MIRROR (HG 04 1 (1)) 158
REARVIEW MIRROR (HG 04 2 (1)) 159
REARVIEW MIRROR (HG 04 3 (1)) 160
ELECTRIC REAR VIEW MIRROR (HG 04 4 (1)) 161
AIR FILTER COMPONENTS (16057254 A) 162
CAB AIR FILTER (HG 04 20000 (1)) 163
SEATS 164
DRIVER’S SEAT MSG 85/722 (HG 05 0 (1)) 164
DRIVER’S SEAT – PNEUMATIC SPRINGING MSG 95G/722 (HG 05 1 (1)) 165
SEAT FOR 2ND OPERATOR (HG 05 2 (1)) 166
SEAT FOR 2ND OPERATOR (HG 05 3 (1)) 167
DRIVER’S SEAT MSG 95G/722 (0 015 6258 4 A) 168
DRIVER’S SEAT MSG 95G/722 (0 015 6258 4 B) 169
DRIVER’S SEAT MSG 85/722 (0 015 6259 4 A) 171
DRIVER’S SEAT MSG 85/722 (0 015 6259 4 B) 173
HEATER / AIR CONDITIONING 174
CLIMATE CONTROL SYSTEM (HG 06 0 (1)) 174
HOSES (HG 06 1 (1)) 175
AIR CONDITIONING SYSTEM (HG 06 2 (1)) 176
HEATING (HG 06 3 (1)) 177
COMPRESSOR TYP C (HG 06 4 (1)) 178
CONDENSER – AIR CONDITIONING UNIT (HG 06 5 (1)) 179
RECEIVER-DRIER (HG 06 6 (1)) 180
AIR COMPRESSOR (16045127 A) 181
VALVE AND PIPES (HG 06 20000 (1)) 182
HOSE PIPE (HG 06 20000 (1)) 183
BRAKE CONTROLS 184
BRAKE CONTROLS (HG 07 0 (1)) 184
BRAKE CYLINDER (HG 07 1 (1)) 185
BRAKE FLUID RESERVOIR (HG 07 2 (1)) 186
HANDBRAKE LEVER (HG 07 3 (1)) 187
COLLECTION TANK (06255073 A) 188
LINKAGE (16055625 A) 189
STEERING CONTROLS 190
STEERING COLUMN (HG 08 0 (1)) 190
STEERING COLUMN (HG 08 1 (1)) 191
MECHANICAL GEARSHIFT CONTROLS 192
GEAR SHIFTING (HG 09 0 (1)) 192
ACCESSORIES 193
VARIOUS ACCESSORIES (HG 10 0 (1)) 193
FIRE EXTINGUISHER (HG 10 2 (1)) 194
PEDAL CONTROLS 195
GUARDS (HG 11 0 (1)) 195
PEDAL CONTROL FIXINGS (HG 11 1 (1)) 196
Cleaner_unit 197
Index 197
5650 H COM 3 ->13500 199
HL – CLEANER UNIT 199
STRAW WALKERS 199
STRAW WALKERS (HL 01 0 (1)) 199
STRAW WALKER INTERMEDIATE SHAFT (HL 01 4 (1)) 200
BELT STRETCHER (HL 01 8 (1)) 201
STRAW WALKER CONTROL (HL 01 12 (1)) 202
STRAW WALKER CONTROL (HL 01 12 (2)) 203
BELT STRETCHER (HL 01 16 (1)) 204
STRAW WALKER CRESTS (HL 01 20 (1)) 205
RETURN SURFACE 206
RETURN SURFACE (HL 02 0 (1)) 206
PIN (HL 02 2 (2)) 207
PREPARATION FLOOR 208
PREPARATION FLOOR (HL 03 0 (1)) 208
MOVEMENT CONTROL (HL 03 1 (1)) 210
MOVEMENT CONTROL (HL 03 2 (2)) 212
BELT STRETCHER (HL 03 3 (2)) 213
CONNECTING ROD (HL 03 12 (1)) 214
BEARING (16011695 A) 215
SIEVE SURFACES 216
TOP SIEVE BOX (HL 04 0 (1)) 216
BOTTOM SIEVE BOX (HL 04 3 (1)) 217
BOTTOM SIEVE BOX (HL 04 6 (1)) 218
UPPER SIEVE BOX CZ 2 (HL 04 9 (1)) 219
BOTTOM SCREEN CZ 1 (HL 04 11 (1)) 220
BOTTOM SCREEN Z = 23 (HL 04 13 (1)) 221
BOTTOM SCREEN (HL 04 15 (1)) 222
BOTTOM SCREEN (HL 04 17 (1)) 223
ADJUSTABLE UPPER SIEVE T44 (HL 04 19 (1)) 224
ADJUSTABLE UPPER SIEVE T29 (HL 04 20 (1)) 225
SPECIAL SIEVE BOX (HL 04 23 (1)) 226
SPECIAL SIEVE BOX (HL 04 27 (1)) 227
STRAW RAKE (HL 04 29 (1)) 228
UPPER SIEVE BOX CZ 2 (0 015 6596 4 A) 229
UPPER SIEVE BOX CZ 2 (0 015 6597 4 A) 230
BOTTOM SCREEN CZ 1 (0 015 6602 4 A) 231
BOTTOM SCREEN Z = 23 (0 015 6612 4 A) 232
FAN 233
COOLING FAN (HL 05 0 (1)) 233
VENTILATION DEFLECTOR (HL 05 1 (1)) 234
FAN VARIATOR (HL 05 4 (1)) 235
BELT STRETCHER (HL 05 5 (1)) 236
REINFORCEMENT (HL 05 20000 (1)) 237
GRAIN TANK 238
GRAIN TANK (HL 06 0 (1)) 238
PROTECTIVE GRATING (HL 06 1 (1)) 240
RETURN ELEVATORS 241
V-BELT – PULLEY (HL 07 0 (1)) 241
RECOVERY ELEVATOR (HL 07 1 (1)) 242
FEED SCREW (HL 07 2 (1)) 244
COVER (HL 07 3 (1)) 245
Cutter_bar 246
Index 246
5650 H COM 3 ->13500 247
HP – CUTTER BAR 247
CUTTER BAR 247
CUTTER BAR (HP 01 0 (1)) 247
LONG FIXED DIVIDER (HP 01 2 (1)) 248
CARDAN SHAFT L = MM 1360 (HP 01 3 (1)) 249
CARDAN SHAFT L = MM 1360 (HP 01 4 (1)) 250
COMPONENTS 251
MULTIPLE CUTTER BAR ATTACHMENT (HP 02 0 (1)) 251
TRUCK 252
SAFETY CABLE (HP 03 0 (1)) 252
EQUIPMENT PACKAGES 253
SIDE PANELLING SX/LH/LI (HP 04 0 (1)) 253
SUPPORT SX/LH/LI ( MT 5,4 / MT 7,2 ) (HP 04 1 (1)) 254
SUPPORT SX/LH/LI ( MT 6,3 ) (HP 04 2 (1)) 255
SUPPORT (HP 04 3 (1)) 256
SIDE PANELLING DX/RH/RE (HP 04 4 (1)) 257
SUPPORT DX/RH/RE ( MT 5,4 / MT 7,2 ) (HP 04 5 (1)) 258
SUPPORT DX/RH/RE ( MT 6,3 ) (HP 04 6 (1)) 259
SUPPORTS FOR SEPARATORS – MT 5,4 (HP 04 7 (1)) 260
SEPARATORS – MT 5,4 (HP 04 8 (1)) 261
SUPPORTS FOR SEPARATORS – MT 6,3 (HP 04 9 (1)) 262
SEPARATORS – MT 6,3 (HP 04 10 (1)) 263
DIVIDERS SX/LH/LI – DX/RH/RE (HP 04 13 (1)) 264
SHAFTS – MT 5,4 (HP 04 14 (1)) 265
SHAFTS – MT 6,3 (HP 04 15 (1)) 266
GEARS (HP 04 17 (1)) 267
GEARS AND CHAINS (HP 04 18 (1)) 268
SHAFT WITH BLADES DX/RH/RE ( MT 5,4 ) (HP 04 19 (1)) 269
SHAFT WITH BLADES DX/RH/RE ( MT 6,3 ) (HP 04 20 (1)) 270
SHAFT WITH BLADES SX/LH/LI ( MT 5,4 ) (HP 04 22 (1)) 271
SHAFT WITH BLADES SX/LH/LI ( MT 6,3 ) (HP 04 23 (1)) 272
Electrical_system 273
Index 273
5650 H COM 3 ->13500 277
HH – ELECTRICAL SYSTEM 277
BATTERY 277
BATTERY (HH 01 0 (1)) 277
GUARD PLATE (HH 01 1 (1)) 278
WIRING HARNESSES 279
FRONT LIGHTS WIRING (HH 02 0 (1)) 279
ELECTRICAL LEAD (HH 02 1 (1)) 280
CAB CONSOLE WIRING (HH 02 2 (1)) 281
AIR-CONDITIONER UNIT ELECTRICAL SYSTEM (HH 02 3 (1)) 282
WORK LIGHT WIRING (HH 02 4 (1)) 283
FUSEBOX (HH 02 5 (1)) 284
FUSEBOX DOOR (HH 02 6 (1)) 285
ELECTRICAL EQUIPMENT ENGINE TCD 2012 L06-4V (HH 02 7 (1)) 286
ALTERNATOR CABLE (HH 02 9 (1)) 287
ELECTRICAL EQUIPMENT ENGINE (HH 02 11 (1)) 288
ENGINE CONTROL UNIT BOX (HH 02 12 (1)) 289
ENGINE CONTROL UNIT BOX (HH 02 12 (2)) 290
FASTENINGS (HH 02 15 (1)) 291
ELECTRICAL EQUIPMENT CHASSIS (HH 02 17 (1)) 292
ELECTRICAL SYSTEM EV (HH 02 19 (1)) 293
ROTATION ANGLE SENSOR ELECTRICAL SYSTEM (HH 02 20 (1)) 294
WIRING FOR ELECTRIC MOTOR CONTROL (HH 02 22 (1)) 295
FEED ELEVATOR REVERSAL DEVICE (HH 02 23 (1)) 296
ELECTRICAL EQUIPMENT REAR (HH 02 25 (1)) 297
ELECTRICAL EQUIPMENT GRAIN TANK (HH 02 27 (1)) 298
RELAY 10/20 A (HH 02 29 (1)) 299
GRAIN OUTLET PIPE LIGHTING (HH 02 31 (1)) 300
STRAW HOPPER INTERNAL LIGHTING (HH 02 33 (1)) 301
GROUND CABLE (HH 02 36 (1)) 302
POWER OUTLET SOCKET (HH 02 37 (1)) 303
FUSE HOLDER (0 015 5312 4/20 A) 304
FUSE HOLDER (0 015 5312 4/20 B) 305
ECUs 306
CENTRAL ELECTRICS CCP2 (HH 03 0 (1)) 306
CENTRAL ELECTRICS EMR-D (HH 03 1 (1)) 307
CENTRAL ELECTRICS DAVID (HH 03 2 (1)) 308
CENTRAL ELECTRICS HLHP E3 (HH 03 3 (1)) 309
GRAIN LOSS SYSTEM CONTROL UNIT (HH 03 5 (1)) 310
SENSORS – POTENTIOMETERS – SWITCHES 311
CAB LIGHT SWITCH (HH 04 0 (1)) 311
SWITCH – HAND BRAKE (HH 04 1 (1)) 312
THERMOSTAT (HH 04 2 (1)) 313
TEMPERATURE SENSORS (HH 04 3 (1)) 314
AIR FILTER BLOCKAGE SENSOR (HH 04 4 (1)) 315
COOLANT TEMPERATURE SENSOR (HH 04 6 (1)) 316
ROTATION ANGLE SENSOR (HH 04 8 (1)) 317
INDUCTIVE POSITION ENCODER (HH 04 10 (1)) 318
GRAIN TANK SENSORS (HH 04 12 (1)) 319
GRAIN TANK SENSOR (HH 04 14 (1)) 320
STRAW HOPPER SENSOR (HH 04 16 (1)) 321
SENSOR – SPEED (HH 04 18 (1)) 322
SPEED SENSOR – THRESHING DRUM (HH 04 20 (1)) 323
SPEED SENSOR – FAN (HH 04 22 (1)) 324
SPEED SENSOR – STRAW WALKER SHAFT (HH 04 24 (1)) 325
EMERGENCY SWITCH – RECOVERY ELEVATOR – DX/RH/RE (HH 04 26 (1)) 326
EMERGENCY SWITCH – RECOVERY ELEVATOR – SX/LH/LI (HH 04 28 (1)) 327
EMERGENCY SWITCH – RECOVERY ELEVATOR – DX/RH/RE (HH 04 30 (1)) 328
GRAIN OUTLET PIPE SENSOR (HH 04 32 (1)) 329
OIL TEMPERATURE SENSOR (HH 04 34 (1)) 330
TEMPERATURE SENSORS (HH 04 39 (1)) 331
BRAKING SYSTEM SENSOR (HH 04 41 (1)) 332
RECEIVER-DRIER (HH 04 42 (1)) 333
LUMINOSITY SENSOR (HH 04 45 (1)) 334
POSITION SENSOR (HH 04 47 (1)) 335
GRAIN LOSS CONTROL SYSTEM (HH 04 49 (1)) 336
SENSOR – SPEED (HH 04 51 (1)) 337
INSTRUMENT PANEL 338
PANEL INSTRUMENTS (HH 05 0 (1)) 338
MULTIFUNCTION ARMREST 339
MULTIFUNCTION CONTROL UNIT (HH 06 0 (1)) 339
MULTIFUNCTION CONTROL UNIT (16027010 A) 340
ELECTRICAL CONTROLS – PUSHBUTTONS 341
WORKING COMPUTER COMMANDER CONTROL 2000 (HH 07 0 (1)) 341
ADJUSTER INSTRUMENT EMR-D (HH 07 1 (1)) 342
AGRO LH 1000 (HH 07 2 (1)) 343
GRAIN LOSS CONTROL SYSTEM (HH 07 3 (1)) 344
STEERING COLUMN SWITCH UNIT (HH 07 5 (1)) 345
ELECTRIC CONTROL WORKING HYDR SYSTEM (HH 07 6 (1)) 346
LIGHTING CONTROL (HH 07 8 (1)) 347
AIR CONDITIONING SYSTEM CONTROLS (HH 07 9 (1)) 348
SWITCHES (HH 07 10 (1)) 349
SWITCHES (HH 07 11 (1)) 350
SWITCHES (HH 07 12 (1)) 351
IGNITION BLOCK (HH 07 13 (1)) 352
ELECTICAL CONTROL FOR REARVIEW MIRRORS (HH 07 14 (1)) 353
STRAW HOPPER INTERNAL LIGHTING (HH 07 15 (1)) 354
ELECTRIC MOTOR (HH 07 17 (1)) 355
ELECTRIC MOTOR (HH 07 21 (1)) 356
ELECTRIC VARIATOR ADJUSTMENT DEVICE (HH 07 23 (1)) 357
ELECTRIC MOTOR (HH 07 27 (1)) 358
ELECTRIC MOTOR (HH 07 28 (1)) 359
ELECTRIC MOTOR (HH 07 30 (1)) 360
FEED ELEVATOR REVERSAL DEVICE (HH 07 32 (1)) 361
ELECTRIC STRAW CHOPPER ADJUSTMENT (HH 07 34 (1)) 362
ELECTRIC MOTOR (16028248 A) 363
LIGHTS – INDICATORS 364
FRONT LIGHTS (HH 08 0 (1)) 364
FRONT LIGHTS (HH 08 1 (1)) 365
ADDITIONAL FRONT LIGHTS (HH 08 2 (1)) 366
ROTATING BEACONS (HH 08 3 (1)) 367
WORKING SPOTLIGHT (HH 08 4 (1)) 368
XENON LIGHTS (HH 08 5 (1)) 369
SUPPLEMENTARY FRONT LIGHTS (HH 08 6 (1)) 370
INTERIOR LIGHT (HH 08 7 (1)) 371
HORN (HH 08 8 (1)) 372
SIDE REAR LIGHTING (HH 08 9 (1)) 373
SIDE REAR LIGHTING (HH 08 9 (2)) 374
REAR LIGHTING (HH 08 10 (1)) 375
REAR LIGHTING (HH 08 11 (1)) 376
INTERNAL GRAIN TANK LIGHTING (HH 08 12 (1)) 377
GRAIN OUTLET PIPE LIGHTING (HH 08 14 (1)) 378
GRAIN DISCHARGE PIPE AUDIBLE WARNING SIGNAL (HH 08 16 (1)) 379
STRAW HOPPER INTERNAL LIGHTING (HH 08 18 (1)) 380
WARNING PLATES (HH 08 20 (1)) 381
LIGHTING (HH 08 21 (1)) 382
WARNING PLATES (HH 08 22 (1)) 384
LIGHTING (HH 08 23 (1)) 385
INFORMATION PLATE (HH 08 24 (1)) 386
NUMBER PLATE LIGHT (HH 08 25 (1)) 387
LIGHTING (HH 08 26 (1)) 388
WARNING PLATES (HH 08 27 (1)) 390
WARNING PLATES (HH 08 28 (1)) 391
NUMBER PLATE LIGHT (HH 08 29 (1)) 392
LIGHTING (HH 08 30 (1)) 393
WARNING PLATES (HH 08 31 (1)) 395
REAR LIGHTING (HH 08 32 (1)) 396
PLATES (HH 08 33 (1)) 397
SUPPORTS (HH 08 34 (1)) 398
HEADLAMP COMPONENTS (01145071 A) 399
PARTS OF THE LIGHT (06217218 A) 400
HEADLAMP COMPONENTS (06537048 A) 401
HEADLAMP COMPONENTS (16037017 A) 402
INTERIOR LIGHT (16046038 A) 403
HEADLAMP COMPONENTS (16050281 A) 404
HEADLAMP COMPONENTS XENON (16062476 A) 405
HEADLAMP COMPONENTS (2 8039 004 0 A) 406
HEADLAMP COMPONENTS (2 8039 005 0 A) 407
HEADLAMP COMPONENTS (2 8039 008 0 A) 408
HEADLAMP COMPONENTS (2 8039 011 0 A) 409
HEADLAMP COMPONENTS (2 8059 009 0 A) 410
FRONT LIGHTS (2 8059 014 0 A) 411
HEADLAMP COMPONENTS (2 8059 028 0 A) 412
ACCESSORIES 413
LOUDSPEAKERS (HH 09 0 (1)) 413
HOUR METER (HH 09 1 (1)) 414
CIGAR LIGHTER (HH 09 2 (1)) 415
Engine 416
Index 416
5650 H COM 3 ->13500 420
B0 – ENGINE 420
GENERAL 420
DEUTZ ENGINE 163 kW / 222 CV (B0 00 0 (1)) 420
ACCESSORIES (B0 00 5 (1)) 421
CYLINDER BLOCK 422
FASTENINGS (B0 01 1007) 422
FASTENINGS (B0 01 1013) 423
GASKET SET (B0 01 1028) 424
CRANKCASE BREATHER (B0 01 1056) 425
CRANKCASE (B0 01 1076) 426
OIL FILLER NECK (B0 01 1091) 427
DIPSTICK (B0 01 1099) 428
OIL MEASURING DEVICE (B0 01 1103) 429
OIL MEASURING DEVICE (B0 01 1106) 430
OIL MEASURING DEVICE (B0 01 1107) 431
PLUG (B0 01 1113) 432
CLOSING COMPONENTS (B0 01 1125) 433
ACCESSORIES (B0 01 1134) 434
ACCESSORIES (B0 01 1135) 435
PISTON COOL NOZZLE (B0 01 1160) 436
FLANGE (B0 01 1167) 437
CRANKSHAFT 438
FASTENINGS (B0 02 1001) 438
V-GROOVED PULLEY (B0 02 1026) 439
CRANKSHAFT (B0 02 1044) 440
CRANKSHAFT (B0 02 1048) 441
FLYWHEEL (B0 02 1063) 442
PLUG (B0 02 1077) 443
MAIN BEARINGS (B0 02 1084) 444
CYLINDERS – PISTONS – CONNECTING RODS 445
PISTON (B0 03 1010) 445
CONNECTING ROD (B0 03 1025) 446
TIMING 447
COVER PLATE (B0 04 1002) 447
FASTENINGS (B0 04 1004) 448
FASTENINGS (B0 04 1012) 449
FASTENINGS (B0 04 1016) 450
BUSH (B0 04 1024) 451
BUSH (B0 04 1025) 452
CAMSHAFT (B0 04 1069) 453
CAMSHAFT (B0 04 1078) 454
BUMPER (B0 04 1092) 455
CLOSING COMPONENTS (B0 04 1097) 456
GEARCASE (B0 04 1118) 457
GEARCASE (B0 04 1123) 458
COVER PLATE (B0 04 1129) 459
COVER PLATE (B0 04 1130) 462
CYLINDER HEAD 465
FASTENINGS (B0 05 1010) 465
ENGINE MOUNTING (B0 05 1020) 466
CLOSING COMPONENTS (B0 05 1025) 467
CYLINDER HEAD (B0 05 1041) 468
CYLINDER HEAD (B0 05 1047) 469
ROCKER ARMS COVER (B0 05 1065) 470
LUBRICATION 471
FASTENINGS (B0 06 1009) 471
FASTENINGS (B0 06 1013) 472
FASTENINGS (B0 06 1016) 473
SEALING (B0 06 1018) 474
OIL SUCTION PIPE (B0 06 1043) 475
OIL PAN (B0 06 1060) 476
LUBRIC OIL COOLER (B0 06 1065) 477
CLOSING COMPONENTS (B0 06 1082) 478
CLOSING COMPONENTS (B0 06 1084) 479
CLOSING COMPONENTS (B0 06 1093) 480
HYDRAULIC PUMP DRIVE (B0 06 1109) 481
OIL COOLER BOX (B0 06 1138) 482
SPIN-ON FILTER (B0 06 1151) 483
SPIN-ON FILTER (B0 06 1153) 484
FUEL INJECTION SYSTEM 485
FASTENINGS (B0 07 1011) 485
FASTENINGS (B0 07 1015) 486
ADD-ON PARTS ENGINE (B0 07 1019) 487
FUEL INJECTOR (B0 07 1045) 488
FUEL FEED PUMP (B0 07 1050) 489
FUEL FILTER (B0 07 1063) 490
FUEL LINE (B0 07 1098) 491
FUEL LINE (B0 07 1099) 492
FUEL LINE (B0 07 1100) 493
FUEL LINE (B0 07 1101) 494
FUEL LINE (B0 07 1103) 495
FUEL LINE (B0 07 1105) 496
FUEL LINE (B0 07 1113) 497
FUEL LINE (B0 07 1116) 498
FUEL PUMP (B0 07 1121) 499
ROLLER TAPPET (B0 07 1133) 500
DISTRIBUTOR (B0 07 1148) 501
CLOSING COMPONENTS (B0 07 1156) 502
CLOSING COMPONENTS (B0 07 1157) 503
CLOSING COMPONENTS (B0 07 1158) 504
ENGINE FUEL PUMP (B0 07 1174) 505
ENGINE FUEL PUMP (B0 07 1176) 506
COMMON RAIL (B0 07 1212) 507
MECHANICAL – ELECTRONIC GOVERNOR 508
ELECTRONIC CONTROL UNIT – ENGINE (B0 08 1021) 508
CLOSING COMPONENTS (B0 08 1033) 509
COOLING 510
FASTENINGS (B0 09 1025) 510
FASTENINGS (B0 09 1026) 511
COOLING WATER PUMP (B0 09 1046) 512
HOSE CONNECTION (B0 09 1052) 513
THERMOSTAT (B0 09 1064) 514
HEATER CONNECTION (B0 09 1089) 515
COOLANT PIPE (B0 09 1096) 516
COOLANT PIPE (B0 09 1097) 517
FAN SUPPORT (B0 09 1124) 518
BELT STRETCHER (B0 09 1139) 519
CONNECTION (B0 09 1146) 520
COOLING WATER PUMP (B0 09 1151) 521
V-BELT (B0 09 1161) 522
V-BELT (B0 09 1172) 523
INTAKE – EXHAUST MANIFOLDS 524
EXHAUST PIPE (B0 10 1011) 524
CLOSING COMPONENTS (B0 10 1107) 525
ACCESSORIES (B0 10 1113) 526
PIPING (B0 10 1146) 527
TURBOCHARGER 528
TURBOCHARGER (B0 11 1020) 528
OIL LUBRICATION PIPE (B0 11 1073) 529
Electrical accessories 530
COVER PLATE (B0 12 1004) 530
FASTENINGS (B0 12 1010) 531
FASTENINGS (B0 12 1021) 532
FASTENINGS (B0 12 1028) 533
FASTENINGS (B0 12 1031) 534
FASTENINGS (B0 12 1039) 535
FASTENINGS (B0 12 1040) 536
FASTENINGS (B0 12 1042) 537
FASTENINGS (B0 12 1046) 538
FASTENINGS (B0 12 1048) 539
IMPULSETRANSMITTER (B0 12 1052) 540
GENERATOR (B0 12 1065) 541
GENERATOR (B0 12 1068) 542
GENERATOR (B0 12 1073) 543
ENGINE ELECTRICAL SYSTEM (B0 12 1095) 544
ENGINE ELECTRICAL SYSTEM (B0 12 1107) 545
STARTER (B0 12 1127) 546
STARTER (B0 12 1133) 547
ACCESSORIES (B0 12 1145) 548
ACCESSORIES (B0 12 1166) 549
ACCESSORIES (B0 12 1173) 550
DRIVING PARTS (B0 12 1190) 551
OIL PRESSUR SWITCH (B0 12 1194) 552
OIL PRESSUR SWITCH (B0 12 1196) 553
PLUG-IN CONNECTOR (B0 12 1208) 554
PLUG-IN CONNECTOR (B0 12 1215) 555
TEMPER TRANSMITTER (B0 12 1222) 556
HEAT SHIELD (B0 12 1225) 557
ELECTRICAL LEAD (B0 12 1230) 558
ELECTRICAL LEAD (B0 12 1231) 559
Engine_accessories 560
Index 560
5650 H COM 3 ->13500 561
C0 – ENGINE ACCESSORIES 561
RADIATORS – FANS 561
COOLING SYSTEM (C0 01 0 (1)) 561
ENGINE COOLING SYSTEM PIPES (C0 01 3 (1)) 562
LOAD BEARING FRAME (C0 01 6 (1)) 563
ROTARY FILTER BASKET (C0 01 9 (1)) 564
BELT STRETCHER (C0 01 10 (1)) 565
ENGINE AIR SUCTION FAN (C0 01 11 (1)) 566
COOLANT RESERVOIR (C0 01 12 (1)) 567
FUEL COOLER (C0 01 15 (1)) 568
COOLING (16062971 A) 569
COOLANT RESERVOIR (16062972 A) 570
INTERCOOLER – AIR CLEANER 571
ENGINE’S AIR FILTER (C0 02 0 (1)) 571
AIR FILTER (16049833 A) 572
FUEL SYSTEM 573
FUEL TANK (C0 03 0 (1)) 573
FUEL PRELIMINARY FILTER (C0 03 2 (1)) 574
FUEL TANKS (16055292 A) 575
PRE-FILTER – COMPONENTS (2 4319 300 0 A) 576
EXHAUST SILENCER 577
EXHAUST PIPE (C0 06 0 (1)) 577
ENGINE POWER TAKE-OFF 578
ENGINE PTO (C0 10 0 (1)) 578
ENGINE PTO (C0 10 4 (1)) 579
ENGINE MOUNTINGS 580
ENGINE FRAME (C0 11 0 (1)) 580
ENGINE MOUNTINGS (C0 11 2 (1)) 581
Feed_elevator 582
Index 582
5650 H COM 3 ->13500 583
HE – FEED ELEVATOR 583
FEED ELEVATOR 583
FEEDER CHANNEL (HE 01 0 (1)) 583
FEEDER CHANNEL (HE 01 2 (1)) 584
PTO FOR CUTTER BAR (HE 01 4 (1)) 585
BELT STRETCHER (HE 01 8 (1)) 586
LOADING ROLLER (HE 01 10 (1)) 587
INTERMEDIATE ROLLER (HE 01 12 (1)) 588
INTERMEDIATE ROLLER (HE 01 14 (1)) 589
TOP ROLLER AND CHAIN (HE 01 16 (1)) 590
CHAIN (HE 01 18 (1)) 591
LUBRICATION (HE 01 20 (1)) 592
BEARING HOUSING (HE 01 22 (1)) 593
L H LINING (HE 01 24 (1)) 594
R H LINING (HE 01 28 (1)) 595
FIXED FRAME (HE 01 30 (1)) 596
FEED ELEVATOR COVER (HE 01 34 (1)) 597
V-BELT – PULLEY (HE 01 35 (1)) 598
BELT GUIDE (HE 01 39 (1)) 599
V-BELT – PULLEY (HE 01 41 (1)) 600
BELT ENGAGEMENT CONTROL (HE 01 43 (1)) 601
BELT ENGAGEMENT CONTROL (HE 01 45 (1)) 602
BEARING (16054333 A) 603
Grain_tank_elevator 604
Index 604
5650 H COM 3 ->13500 605
HM – GRAIN TANK / ELEVATOR 605
ELEVATOR 605
GRAIN ELEVATOR (HM 01 0 (1)) 605
ELEVATOR SCREW (HM 01 2 (1)) 607
ELEVATOR HEAD (HM 01 4 (1)) 608
ELEVATOR HEAD (HM 01 5 (1)) 609
ELEVATOR HEAD (HM 01 6 (1)) 610
GUARD PLATE (HM 01 12 (1)) 611
ELEVATOR HEAD GEAR (HM 01 20 (1)) 612
CARDAN JOINT (06547376 A) 613
GRAIN TANK 614
GRAIN TANK (HM 02 0 (1)) 614
V-BELT – PULLEY (HM 02 2 (1)) 616
GRAIN TANK OUTLET SCREW (HM 02 3 (1)) 617
GRAIN SAMPLING DEVICE (HM 02 6 (1)) 618
GRAIN TANK TOP SECTION (HM 02 8 (1)) 619
GRAIN TANK COVER (HM 02 11 (1)) 621
ANGULAR GEAR (HM 02 12 (1)) 623
GRAIN TANK CONTROL (HM 02 15 (1)) 624
GRAIN TANK CONTROL (HM 02 15 (2)) 625
BELT STRETCHER (HM 02 16 (2)) 626
ANGULAR GEAR (16035371 A) 627
DISCHARGE PIPE 628
EXHAUST PIPE – MT 5,0 (HM 03 0 (1)) 628
EXHAUST PIPE (HM 03 2 (1)) 630
GRAIN TANK UNLOADING SCREWS mt 5,0 (HM 03 3 (1)) 631
EXHAUST PIPE BRACKET (HM 03 5 (1)) 632
EXHAUST PIPE ROTATION MECHANISM (HM 03 7 (1)) 633
FEED SCREW (HM 03 9 (1)) 634
ANGULAR GEAR (06539730 A) 635
CYLINDER PARTS Ø 18 (16040390 A) 636
Hydraulic_system 637
Index 637
5650 H COM 3 ->13500 639
HD – HYDRAULIC SYSTEM 639
HYDRAULIC SYSTEM 639
OIL TANK AND FILTER (HD 01 0 (1)) 639
OIL DRAIN PIPES (HD 01 2 (1)) 640
OIL RETURN PIPE (HD 01 4 (1)) 641
OIL RETURN PIPE (HD 01 7 (1)) 642
HYDRAULIC PUMP 16/8/8 CM ³ (HD 01 11 (1)) 643
HYDRAULIC PUMP HPV 105 (HD 01 14 (1)) 644
TIE ROD FOR HYDRAULIC PUMP (HD 01 19 (1)) 645
STOP (HD 01 20 (1)) 646
CLUTCH (HD 01 22 (1)) 647
HYDRAULIC DRIVE SYSTEM (HD 01 26 (1)) 648
HYDRAULIC MOTOR (HD 01 30 (1)) 649
OIL COOLER PIPE (HD 01 37 (1)) 650
OIL COOLER PIPE (HD 01 39 (1)) 651
WORKING HYDR SYST (HD 01 40 (1)) 652
LIFTING CYLINDERS HYDRAULIC SYSTEM (HD 01 44 (1)) 653
LIFTING CYLINDERS FOR FEED ELEVATOR (HD 01 50 (1)) 654
THIRD LIFTING CYLINDER FOR FEED ELEVATOR (HD 01 51 (1)) 655
FOURTH LIFTING CYLINDER FOR FEED ELEVATOR (HD 01 52 (1)) 656
PLUGS (HD 01 56 (1)) 657
PLUGS (HD 01 57 (1)) 658
MAIN HYDRAULIC STEERING (HD 01 58 (1)) 659
FASTENINGS (HD 01 59 (1)) 660
WORKING HYDRAULIK SYSTEM CONTROL VALVES (HD 01 62 (1)) 661
HYDRAULIC SYSTEM FOR OUTLET PIPE (HD 01 64 (1)) 662
EXHAUST PIPE BRACKET (HD 01 66 (1)) 663
CUTTER BAR HYDRAULIC SYSTEM (HD 01 87 (1)) 664
OPERATING HYDRAULICS FOR CUTTER BAR (HD 01 88 (1)) 665
OPERATING HYDRAULICS FOR CUTTER BAR (HD 01 90 (1)) 666
MULTIPLE CUTTER BAR ATTACHMENT (HD 01 91 (1)) 667
ENGINE OIL DRAIN PIPE (HD 01 92 (1)) 668
CYLINDER PARTS Ø 50 (0 016 2178 4 A) 669
CYLINDER PARTS Ø 45 (0 016 2180 4 A) 670
CYLINDER PARTS Ø 45 (06503194 A) 671
CYLINDER PARTS Ø 50 (06548411 A) 672
HYDRAULIC MOTOR HPV 105 (16012844 A) 673
MOWER BAR CONTROL (16040386 A) 674
HYDRAULIC PUMP PARTS 3 – 16/8/8 cm³ (16048014 A) 675
OIL TANK – LT 70 (16050862 A) 676
SPIN-ON FILTER (16054940 A) 677
SPIN-ON FILTER 210 lt /min (16062419 A) 678
HYDRAULIC PUMP HPV 105 (16062434 A) 679
STEERING SYSTEM 680
MAIN HYDRAULIC STEERING (HD 02 0 (1)) 680
MAIN HYDRAULIC STEERING (HD 02 1 (1)) 681
STEERING HYDRAULIC (HD 02 4 (1)) 682
HYDRAULIC STEERING GEAR (16020942 A) 683
TRANSMISSION COOLERS 684
LUBRIC OIL COOLER (HD 03 0 (1)) 684
BRAKING SYSTEM 685
BRAKING SYSTEM (HD 04 0 (1)) 685
BRAKING SYSTEM (HD 04 1 (1)) 686
BRAKING SYSTEM (HD 04 3 (1)) 687
BRAKES sx/lh/li (16049747 A) 688
BRAKES sx/lh/li (16049748 A) 689
BRAKES dx/rh/re (16049749 A) 690
BRAKES dx/rh/re (16049750 A) 691
ELECTROHYDRAULICS 692
SOLENOID VALVE ASSEMBLY (HD 05 0 (1)) 692
SOLENOID VALVE (HD 05 2 (1)) 693
SOLENOID VALVE (16012861 A) 694
RELAY VALVE (16019122 A) 695
SOLENOID VALVE (16033531 A) 696
SOLENOID VALVE (16039225 A) 697
SOLENOID VALVE (16039226 A) 698
RELAY VALVE (16050842/10 A) 699
Threshing_unit 700
Index 700
5650 H COM 3 ->13500 702
HK – THRESHING UNIT 702
STONE TRAP 702
STONE TRAP (HK 01 0 (1)) 702
STONE TRAP (HK 01 2 (1)) 704
STONE TRAP (HK 01 6 (1)) 705
STONE TRAP (HK 01 8 (1)) 706
THRESHING DRUM 707
BEATER (HK 02 0 (1)) 707
V-BELT – PULLEY (HK 02 1 (1)) 708
BELT STRETCHER (HK 02 2 (1)) 709
THRESHING DRUM SPEED VARIATOR (HK 02 3 (1)) 710
THRESHING DRUM SPEED VARIATOR (HK 02 3 (2)) 711
THRESHING DRUM SPEED VARIATOR (HK 02 4 (1)) 712
THRESHING DRUM SPEED VARIATOR (HK 02 5 (1)) 713
THRESHING DRUM SPEED VARIATOR (HK 02 6 (1)) 714
GUARD PLATE (HK 02 7 (1)) 715
THRESHING DRUM VARIATOR CONTROL DEVICE (HK 02 8 (1)) 716
SPECIAL EQUIPMENT (HK 02 9 (1)) 717
SPECIAL EQUIPMENT (HK 02 10 (1)) 718
CONCAVE 719
COUNTER-BEATER T11 (HK 03 0 (1)) 719
COUNTER-BEATER T14 (HK 03 4 (1)) 720
COUNTER-BEATER T16 (HK 03 8 (1)) 721
CONCAVE FRAME (HK 03 12 (1)) 722
MULTI-SEGMENT CONCAVE T11 (HK 03 16 (1)) 723
MULTI-SEGMENT CONCAVE T14 (HK 03 17 (1)) 724
MULTI-SEGMENT CONCAVE T16 (HK 03 18 (1)) 725
MULTI-SEGMENT CONCAVE (HK 03 19 (1)) 726
CONCAVE (HK 03 24 (1)) 727
COVER PLATE (HK 03 25 (1)) 728
MAIZE GUARD (HK 03 32 (1)) 729
COUNTER-BEATER (HK 03 36 (1)) 730
SHIELD (HK 03 40 (1)) 731
SHIELD (HK 03 44 (1)) 732
CONCAVE ADJUSTMENT (HK 03 50 (1)) 733
CONCAVE ADJUSTMENT (HK 03 51 (1)) 734
DRUM REDUCTION UNIT 735
THRESHING DRUM GEARBOX (HK 04 0 (1)) 735
REDUCTION GEAR UNIT (06539973 A) 736
STRAW BEATER 737
STRAW SPREADER SYNCRO (HK 05 0 (1)) 737
BELT STRETCHER (HK 05 2 (1)) 738
THIRD DRUM COVER (HK 05 4 (1)) 739
V-GROOVED PULLEY (HK 05 8 (1)) 740
V-BELT (HK 05 9 (1)) 741
BELT GUIDE (HK 05 10 (1)) 742
BELT STRETCHER (HK 05 19 (1)) 743
BELT STRETCHER (HK 05 19 (2)) 744
IMAGES PREVIEW OF THE MANUAL:
VIDEO PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is the SAME MANUAL used by the dealerships to diagnose your vehicle
- No waiting for couriers / posts as this is a PDF manual and you can download it within 2 minutes time once you make the payment.
- Your payment is all safe and the delivery of the manual is INSTANT – You will be taken to the DOWNLOAD PAGE.
- So have no hesitations whatsoever and write to us about any queries you may have : heydownloadss @gmail.com
S.M
