Deutz Fahr 6090 after 14500 Parts Catalog Manual – PDF DOWNLOAD
FILE DETAILS:
Deutz Fahr 6090 after 14500 Parts Catalog Manual – PDF DOWNLOAD
Language : English
Pages : 1001
Downloadable : Yes
File Type : PDF
Size: 47.1 MB

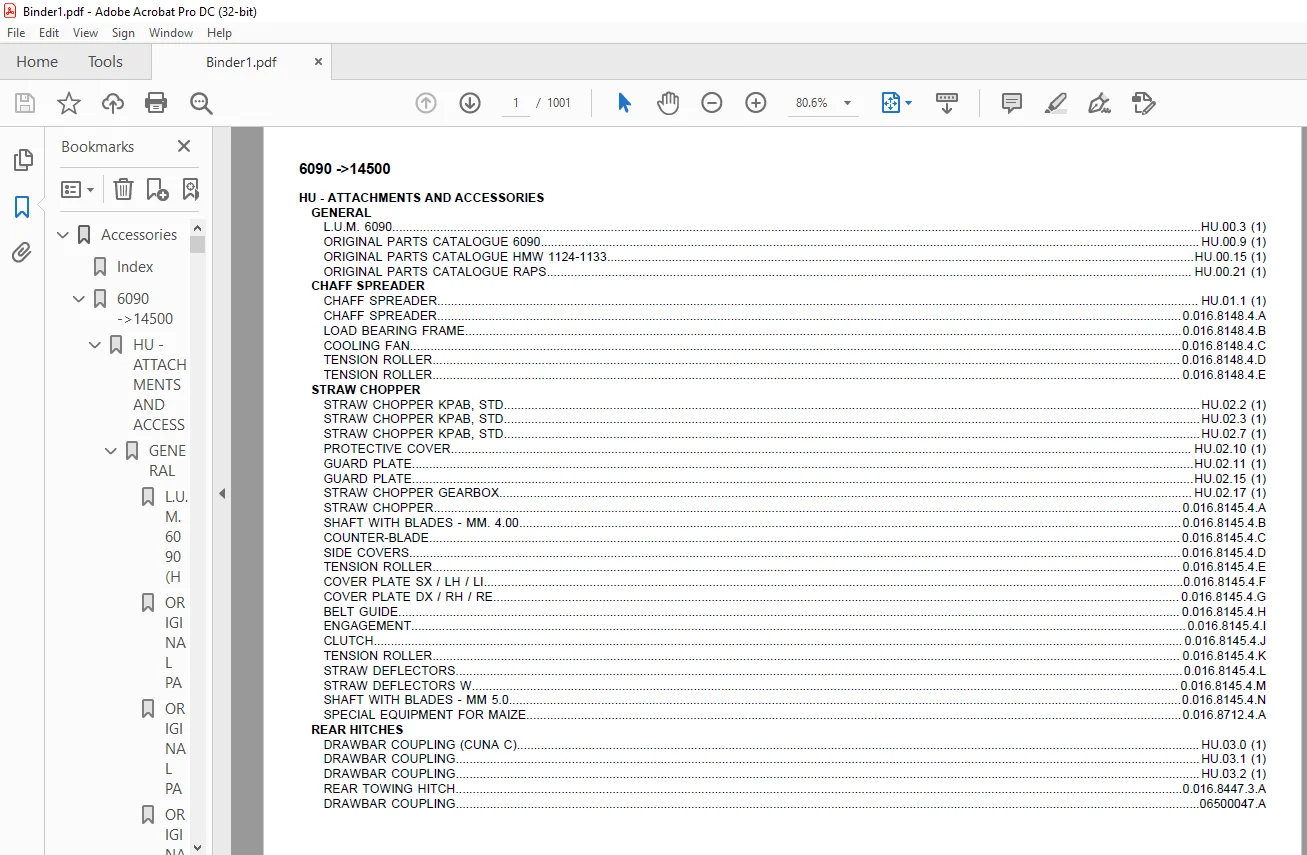

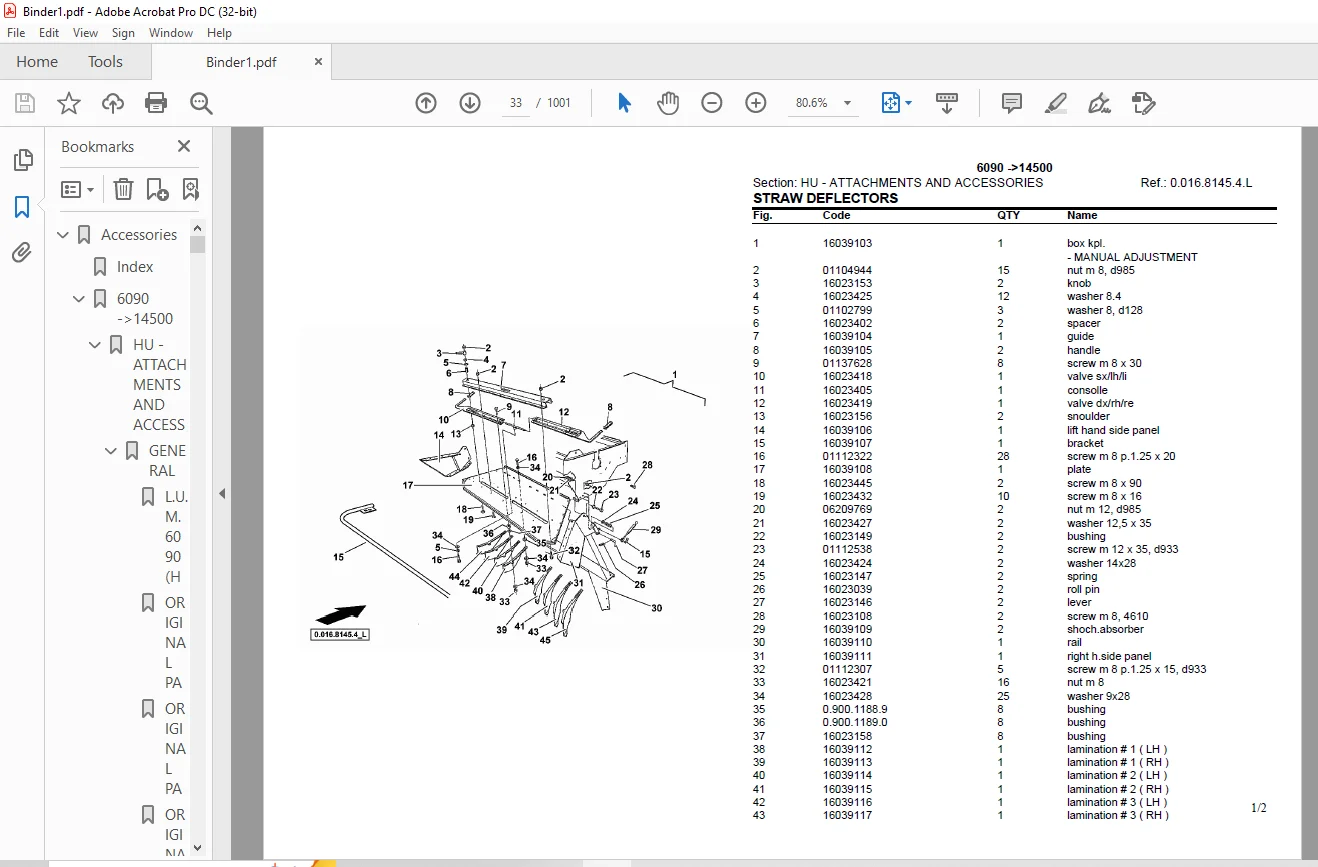

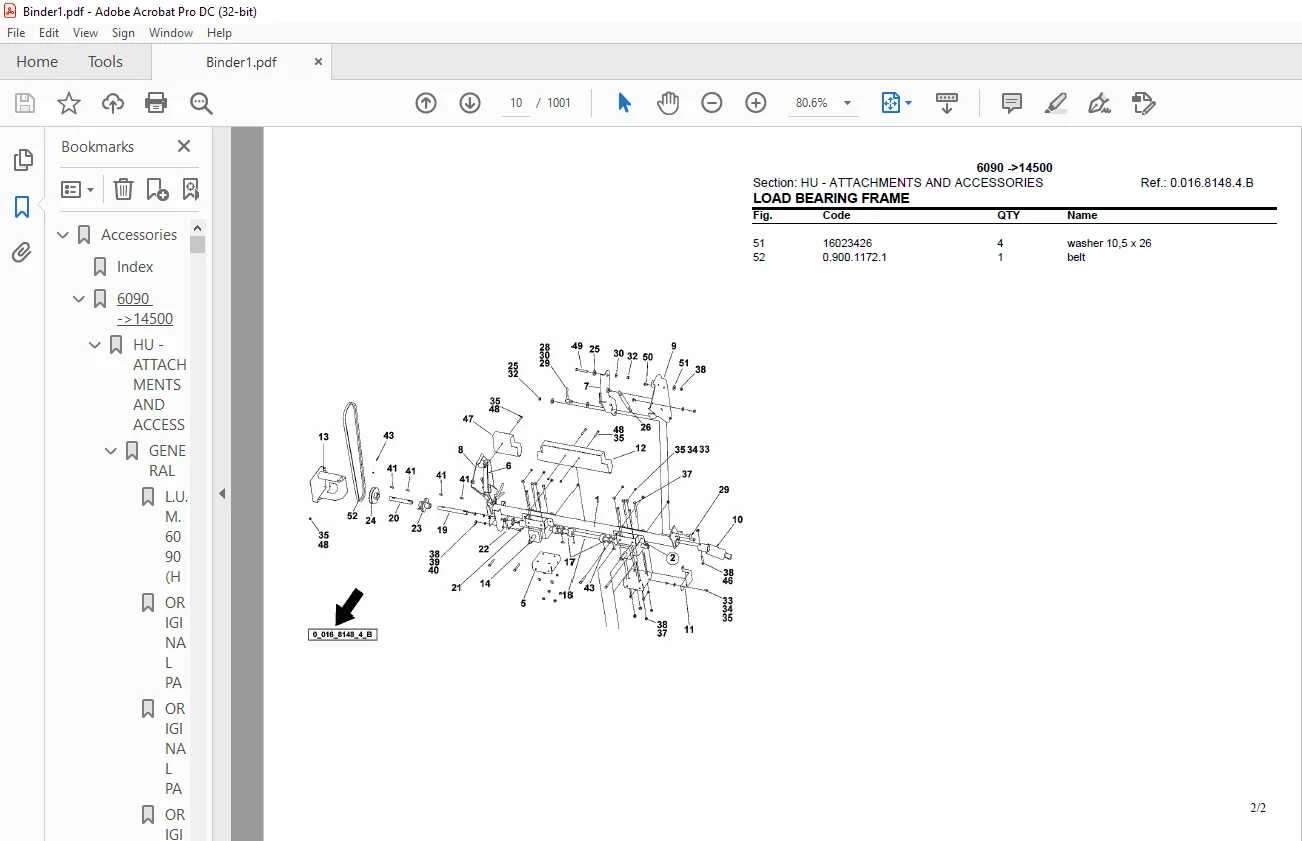

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
Deutz Fahr 6090 after 14500 Parts Catalog Manual – PDF DOWNLOAD
Accessories 1
Index 1
6090 ->14500 3
HU – ATTACHMENTS AND ACCESSORIES 3
GENERAL 3
LUM 6090 (HU003 (1)) 3
ORIGINAL PARTS CATALOGUE 6090 (HU009 (1)) 4
ORIGINAL PARTS CATALOGUE HMW 1124-1133 (HU0015 (1)) 5
ORIGINAL PARTS CATALOGUE RAPS (HU0021 (1)) 6
CHAFF SPREADER 7
CHAFF SPREADER (HU011 (1)) 7
CHAFF SPREADER (001681484A) 8
LOAD BEARING FRAME (001681484B) 9
COOLING FAN (001681484C) 11
TENSION ROLLER (001681484D) 12
TENSION ROLLER (001681484E) 13
STRAW CHOPPER 14
STRAW CHOPPER KPAB, STD (HU022 (1)) 14
STRAW CHOPPER KPAB, STD (HU023 (1)) 15
STRAW CHOPPER KPAB, STD (HU027 (1)) 16
PROTECTIVE COVER (HU0210 (1)) 17
GUARD PLATE (HU0211 (1)) 18
GUARD PLATE (HU0215 (1)) 19
STRAW CHOPPER GEARBOX (HU0217 (1)) 20
STRAW CHOPPER (001681454A) 21
SHAFT WITH BLADES – MM 400 (001681454B) 22
COUNTER-BLADE (001681454C) 23
SIDE COVERS (001681454D) 24
TENSION ROLLER (001681454E) 26
COVER PLATE SX / LH / LI (001681454F) 27
COVER PLATE DX / RH / RE (001681454G) 28
BELT GUIDE (001681454H) 29
ENGAGEMENT (001681454I) 30
CLUTCH (001681454J) 31
TENSION ROLLER (001681454K) 32
STRAW DEFLECTORS (001681454L) 33
STRAW DEFLECTORS W (001681454M) 35
SHAFT WITH BLADES – MM 50 (001681454N) 37
SPECIAL EQUIPMENT FOR MAIZE (001687124A) 38
REAR HITCHES 39
DRAWBAR COUPLING (CUNA C) (HU030 (1)) 39
DRAWBAR COUPLING (HU031 (1)) 40
DRAWBAR COUPLING (HU032 (1)) 41
REAR TOWING HITCH (001684473A) 42
DRAWBAR COUPLING (06500047A) 43
REAR BALLAST WEIGHTS 44
REAR BALLAST 380 Kg (HU040 (1)) 44
Axles 45
Index 45
6090 ->14500 47
HB – AXLES 47
FRONT AXLE 47
FRONT AXLE (STD) (HB010 (1)) 47
HUB GEAR (STD) (HB011 (1)) 48
FRONT AXLE (BAL) (HB012 (1)) 49
HUB GEAR (BAL) (HB013 (1)) 50
SENSORS COVER (HB014 (1)) 51
SENSOR BRACKET (HB015 (1)) 52
SENSOR BRACKET (HB016 (1)) 53
REDUCTION GEAR UNIT (BAL) (16041806A) 54
TRANSMISSION 56
TRANSMISSION (HB020 (1)) 56
HALF AXLES (HB021 (1)) 57
HALF AXLES (HB022 (1)) 58
GEARBOX (16040895/30A) 59
DRIVE FOR GEAR CHANGE BOX (16040895/30B) 60
DRIVE SHAFT TRANSMISSION (16040895/30C) 61
INTERMEDIATE SHAFT TRANSMISSION (16040895/30D) 62
TRANSMISSION DIFFERENTIAL (16040895/30E) 63
PARKING BRAKE (16040895/30F) 64
INTERNAL-EXTERNAL TRANSMISSION CONTROLS 65
GEAR SHIFTING (HB030 (1)) 65
GEAR SHIFTING (HB032 (1)) 66
REAR AXLE 67
REAR AXLE (HB051 (1)) 67
REAR AXLE (HB052 (1)) 68
PIN (HB053 (1)) 69
WHEEL HUB FASTENING (HB056 (1)) 70
WHEEL HUB (HB057 (1)) 71
STOP (HB058 (1)) 72
STEERING CYLINDER (HB059 (1)) 73
CYLINDER PARTS Ø 45 (06540120A) 74
TYRES 75
WHEEL BOLT (HB060 (1)) 75
FRONT WHEELS 800/65 R32” 172A8 GY (HB061 (1)) 76
FRONT WHEELS 800/65 R32” 172A8 GY (HB062 (1)) 77
FRONT WHEELS 710/75 R32” 171A8 (HB064 (1)) 78
FRONT WHEELS 620/75 R34” 170A8 (HB065 (1)) 79
FRONT WHEELS 800/65 R32” 178A8 TR (HB069 (1)) 80
FRONT WHEELS 650/75 R32” 172A (HB0610 (1)) 81
FRONT WHEELS 710/75 R34″ (HB0611 (1)) 82
FRONT WHEELS 540/65 R24″ 146 D (HB0612 (1)) 83
SOCKET PIN (HB0613 (1)) 84
REAR WHEELS 500/60 R22,5” (HB0614 (1)) 85
REAR WHEELS 405/70 R20” (HB0615 (1)) 86
REAR WHEELS 600/50 22,5” 165A8 (HB0616 (1)) 87
Belts 88
Index 88
6090 ->14500 89
HC – BELTS AND CHAINS 89
BELTS AND CHAINS 89
BELTS AND CHAINS (HC010 (1)) 89
BELTS AND CHAINS – SX/LH/LI (HC011 (1)) 90
BELTS AND CHAINS – DX/RH/RE (HC015 (1)) 91
GREASING 93
GREASING DEVICE – SX/LH/LI (HC020 (1)) 93
GREASING DEVICE – DX/RH/RE (HC021 (1)) 94
GREASING DEVICE (HC022 (1)) 95
GREASING DEVICE (HC023 (1)) 96
LUBRICATOR sx/lh/li (16047102A) 97
LUBRICATOR dx/rh/re (16047104A) 98
LUBRICATOR BALANCE (16054741A) 99
Bodywork 100
Index 100
6090 ->14500 103
HF – CHASSIS- BODYWORK 103
CHASSIS 103
CHASSIS (HF011 (1)) 103
CHASSIS FRAME COMPLETIONS (HF013 (1)) 104
CHASSIS FRAME COMPLETIONS (HF015 (1)) 105
CHASSIS FRAME COMPLETIONS (HF016 (1)) 106
CHASSIS FRAME COMPLETIONS (HF018 (1)) 107
CHASSIS FRAME COMPLETIONS (HF0111 (1)) 108
RUBBER PROTECTOR (HF0113 (1)) 109
BODYWORK 110
FRONT LIGHTS SUPPORT (HF020 (1)) 110
FRONT LIGHTS SUPPORT (HF021 (1)) 111
FASTENINGS (HF022 (1)) 112
SOLENOID VALVE COMPARTMENT COVER (HF023 (1)) 113
HATCH OPENING MECHANISM (HF024 (1)) 114
HATCH OPENING MECHANISM (HF024 (2)) 115
LH LINING (HF025 (1)) 116
LH LINING (HF025 (2)) 117
LOCK MECHANISM (HF026 (1)) 118
LOCK MECHANISM (HF026 (2)) 119
LH LINING (HF027 (1)) 120
LH LINING (HF028 (1)) 121
LH FRAME HINGE (HF0210 (1)) 122
LH FRAME HINGE (HF0210 (2)) 123
LH FRAME HINGE (HF0212 (1)) 124
HATCH OPENING MECHANISM (HF0213 (1)) 125
HATCH OPENING MECHANISM (HF0213 (2)) 126
LH LINING (HF0214 (1)) 127
LH LINING (HF0214 (2)) 128
LOCK MECHANISM (HF0215 (1)) 129
LOCK MECHANISM (HF0215 (2)) 130
LH LINING (HF0216 (1)) 131
LH LINING (HF0217 (1)) 132
LH LINING (HF0218 (1)) 133
REAR PANEL FLAP (HF0219 (1)) 134
REAR WINDOW CATCH – SX/LH/LI (HF0221 (1)) 135
PROTECTIONS AND TOOL BOX (HF0222 (1)) 136
LH REAR TRIM (HF0224 (1)) 137
GUARD PLATE (HF0226 (1)) 138
RH LINING (HF0228 (1)) 139
RH LINING (HF0230 (1)) 140
HATCH OPENING MECHANISM (HF0231 (1)) 141
HATCH OPENING MECHANISM (HF0231 (2)) 142
RH LINING (HF0232 (1)) 143
RH LINING (HF0232 (2)) 144
LOCK MECHANISM (HF0233 (1)) 145
LOCK MECHANISM (HF0233 (2)) 146
RH LINING (HF0234 (1)) 147
RH LINING (HF0235 (1)) 148
RH FRAME HINGE (HF0237 (1)) 149
RH FRAME HINGE (HF0237 (2)) 150
RH FRAME HINGE (HF0239 (1)) 151
HATCH OPENING MECHANISM (HF0240 (1)) 152
HATCH OPENING MECHANISM (HF0240 (2)) 153
RH LINING (HF0241 (1)) 154
RH LINING (HF0242 (1)) 155
RH LINING (HF0242 (2)) 156
LOCK MECHANISM (HF0243 (1)) 157
LOCK MECHANISM (HF0243 (2)) 158
RH REAR TRIM (HF0244 (1)) 159
RH LINING (HF0245 (1)) 160
RH LINING (HF0246 (1)) 161
REAR WINDOW CATCH – DX/RH/RE (HF0248 (1)) 162
RH REAR TRIM (HF0250 (1)) 163
RH REAR TRIM (HF0250 (2)) 164
STEP (HF0251 (1)) 165
RH REAR TRIM (HF0253 (1)) 166
RH REAR TRIM (HF0253 (2)) 167
STRAW BOX (HF0255 (1)) 168
STRAW BOX (HF0255 (2)) 169
STRAW BOX (HF0257 (1)) 170
SUPPORTS (HF0259 (1)) 171
SUPPORTS (HF0261 (1)) 172
cover plate (HF0263 (1)) 173
STRAW RAKE (HF0265 (1)) 174
GUARDS (HF0267 (1)) 175
ENGINE AIR GUIDE (HF0268 (1)) 176
ENGINE AIR GUIDE (HF0269 (1)) 177
COVER PLATE (HF0271 (1)) 178
ENGINE COVER SUPPORT (HF0273 (1)) 179
ENGINE AIR GUIDE (HF0275 (1)) 180
CHOCK (HF0276 (1)) 181
SUPPORT (HF0277 (1)) 182
HOLDING DEVICE – WHEEL CHOCK (HF0278 (1)) 183
PROTECTION BAR (HF0280 (1)) 184
GUARD PLATES (HF0282 (1)) 185
SUPPORT (HF0283 (1)) 186
SUPPORT (HF0284 (1)) 187
SUPPORT (HF0284 (2)) 188
FRONT LIGHTS SUPPORT – SX/LH/LI (HF0285 (1)) 189
FRONT LIGHTS SUPPORT – DX/RH/RE (HF0286 (1)) 190
END COVERS (HF0287 (1)) 191
LOCKING SYSTEM (HF0288 (1)) 192
STRAW CHOPPER COVER – SX/LH/LI (HF0289 (1)) 193
STRAW CHOPPER COVER – DX/RH/RE (HF0290 (1)) 194
REAR COVER 6 SW (HF0292 (1)) 195
DAMPER – KPL (001752344A) 196
DAMPER kpl (001752344/10A) 197
PLATFORM 198
CAB PLATFORM – SX/LH/LI (HF030 (1)) 198
CAB PLATFORM – SX/LH/LI (HF031 (1)) 199
LADDER (HF032 (1)) 200
LADDER (HF033 (1)) 201
CAB PLATFORM – DX/RH/RE (HF034 (1)) 202
CAB PLATFORM – DX/RH/RE (HF035 (1)) 203
SERVICE PLATFORM – SX/LH/LI (HF036 (1)) 204
LETTERING 205
PRODUCT PLATE – FRONT (HF050 (1)) 205
PRODUCT PLATE (HF054 (1)) 206
ADHESIVE STRIPS (HF057 (1)) 207
REAR ADHESIVE STRIP (HF059 (1)) 208
REAR ADHESIVE STRIP (HF059 (2)) 209
PRODUCT PLATE – REAR (HF0510 (1)) 210
PRODUCT PLATE – REAR (HF0511 (1)) 211
PLATES (HF0512 (1)) 212
PLATES (HF0513 (1)) 213
PLATES (HF0514 (1)) 214
PRINTING FOR FUSE BOX (HF0515 (1)) 215
WARNING PLATES (HF0516 (1)) 216
PLATES (HF0517 (1)) 217
PLATES (HF0518 (1)) 218
PLATES AND REFLECTOR (HF0519 (1)) 219
PLATES (HF0520 (1)) 220
CUTTER BAR HYDRAULIC SYSTEM DATA PLATES (HF0521 (1)) 221
Cab 222
Index 222
6090 ->14500 224
HG – CAB 224
CAB STRUCTURE 224
DRIVERS’S CAB FRAME (HG010 (1)) 224
CAB BEARING (HG011 (1)) 225
WINDOWS – DOORS – WIPERS 226
CAB WINDOW GLASS (HG020 (1)) 226
CAB DOOR – SX/LH/LI (HG021 (1)) 227
CAB DOOR – DX/RH/RE (HG022 (2)) 228
GRAB HANDLE – SX/LH/LI (HG023 (1)) 229
SCREEN WIPER (HG024 (1)) 230
SCREEN WASH RESERVOIR (HG025 (1)) 231
DOOR HANDLE – CAB DOOR RIGHT/LEFT (001302174A) 232
INTERIOR TRIM 233
MAT FOR CAB (HG030 (1)) 233
INTERIOR TRIM (HG031 (1)) 234
INTERIOR TRIM (HG032 (1)) 235
FASTENINGS (HG033 (1)) 236
INTERIOR TRIM (HG034 (1)) 237
GLOVE BOX (HG035 (1)) 238
ASHTRAY (HG036 (1)) 239
CONTROL CONSOLE (HG037 (1)) 240
PLUGS (HG038 (1)) 241
INTERIOR TRIM (HG039 (1)) 242
INTERIOR TRIM (HG039 (2)) 243
ARMREST COVER (HG0310 (1)) 244
REAR HATCH (HG0311 (1)) 245
INTERIOR TRIM (HG0312 (1)) 246
CAB ROOF LINING (HG0313 (1)) 247
INTERIOR TRIM (HG0314 (1)) 248
COMPLETION (HG0315 (1)) 249
COMPLETION (HG0316 (1)) 250
SUPPORT FOR MONITOR (HG0317 (1)) 251
EXTERIOR TRIM – ROOF 252
REARVIEW MIRROR (HG040 (1)) 252
REARVIEW MIRROR (HG041 (1)) 253
REARVIEW MIRROR (HG042 (1)) 254
ELECTRIC REAR VIEW MIRROR (HG043 (1)) 255
CAB ROOF (HG044 (1)) 256
AIR FILTER COMPONENTS (16057254A) 257
SEATS 258
DRIVER’S SEAT MSG 85/722 (HG050 (1)) 258
DRIVER’S SEAT – PNEUMATIC SPRINGING MSG 95G/722 (HG051 (1)) 259
SAFETY BELT (HG052 (1)) 260
SEAT FOR 2ND OPERATOR (HG053 (2)) 261
SAFETY BELT (HG054 (1)) 262
DRIVER’S SEAT MSG 95G/722 (001562584A) 263
DRIVER’S SEAT MSG 95G/722 (001562584B) 264
DRIVER’S SEAT MSG 85/722 (001562594A) 266
DRIVER’S SEAT MSG 85/722 (001562594B) 268
HEATER / AIR CONDITIONING 269
CLIMATE CONTROL SYSTEM (HG060 (1)) 269
CLIMATE CONTROL SYSTEM (HG061 (1)) 270
COVER PLATE (HG062 (1)) 271
VALVE (HG063 (1)) 272
VALVE AND PIPES (HG064 (1)) 273
HOSES (HG065 (1)) 274
STORAGE COMPARTMENT COOLING (HG066 (1)) 275
STORAGE COMPARTMENT COOLING (HG067 (1)) 276
HOSE PIPE (HG068 (1)) 277
AIR VENTS (HG069 (1)) 278
HEATING (HG0610 (1)) 279
COMPRESSOR TYP C (HG0611 (1)) 280
CONDENSER – AIR CONDITIONING UNIT (HG0612 (1)) 281
RECEIVER-DRIER (HG0613 (1)) 282
AIR COMPRESSOR (16045127A) 283
BRAKE CONTROLS 284
HAND BRAKE (HG070 (1)) 284
BRAKE CONTROLS (HG071 (1)) 285
BRAKE CYLINDER (HG072 (1)) 286
BRAKE FLUID RESERVOIR (HG073 (1)) 287
HAND BRAKE (001646174/10A) 288
COLLECTION TANK (06255073A) 289
LINKAGE (16055625A) 290
STEERING CONTROLS 291
STEERING WHEEL TRIM DEUTZ-FAHR (HG080 (1)) 291
STEERING COLUMN (HG081 (1)) 292
STEERING COLUMN (HG081 (2)) 293
STEERING COLUMN (001646584/20A) 294
MECHANICAL GEARSHIFT CONTROLS 295
GEAR SHIFTING (HG090 (1)) 295
ACCESSORIES 296
FIRE EXTINGUISHER (HG100 (1)) 296
VARIOUS ACCESSORIES (HG102 (1)) 297
PEDAL CONTROLS 298
GUARDS (HG110 (1)) 298
Cleaner_unit 299
Index 299
6090 ->14500 301
HL – CLEANER UNIT 301
STRAW WALKERS 301
STRAW WALKERS (HL017 (1)) 301
STRAW WALKERS (HL017 (2)) 302
STRAW WALKERS (HL018 (1)) 303
STRAW-WALKER FRONT SHAFT 6 SW (HL019 (1)) 304
STRAW-WALKER REAR SHAFT 6 SW (HL0113 (1)) 305
COVER (HL0116 (1)) 306
STRAW WALKER CRESTS (HL0119 (1)) 307
STRAW WALKER INTERMEDIATE SHAFT (HL0127 (1)) 308
BELT STRETCHER (HL0128 (1)) 309
STRAW WALKER INTERMEDIATE SHAFT (HL0131 (1)) 310
STRAW-WALKER GEAR SX/LH/LI (HL0132 (1)) 311
STRAW WALKER CONTROL (HL0138 (1)) 312
BELT STRETCHER (HL0139 (1)) 313
STRAW WALKER CONTROL – DX/RH/RE (HL0142 (1)) 314
BELT STRETCHER (HL0143 (1)) 315
RETURN SURFACE 316
RETURN SURFACE (HL022 (1)) 316
FRONT MOVEMENT CONTROL (HL023 (1)) 317
REAR MOVEMENT CONTROL (HL024 (1)) 318
PREPARATION FLOOR 319
PREPARATION FLOOR (HL031 (2)) 319
PREPARATION FLOOR (HL032 (1)) 320
MOVEMENT CONTROL (HL034 (1)) 321
MOVEMENT CONTROL (HL036 (1)) 323
BELT STRETCHER (HL038 (1)) 324
CONNECTING ROD (HL039 (1)) 325
CONNECTING ROD (HL0310 (1)) 326
BEARING (16011695/10A) 327
SIEVE SURFACES 328
TOP SIEVE BOX (HL043 (3)) 328
TOP SIEVE BOX (HL044 (1)) 329
BOTTOM SIEVE BOX (HL045 (3)) 330
BOTTOM SIEVE BOX (HL046 (1)) 331
ELECTRICAL SIEVES ADJUSTMENT (HL048 (1)) 332
ELECTRICAL SIEVES ADJUSTMENT (HL0410 (1)) 333
ELECTRICAL SIEVES ADJUSTMENT (HL0412 (1)) 334
ELECTRICAL SIEVES ADJUSTMENT (HL0414 (1)) 335
UPPER SIEVE BOX CZ 2 (HL0416 (1)) 336
BOTTOM SCREEN CZ 1 (HL0418 (1)) 337
BOTTOM SCREEN Z 23 (HL0420 (1)) 338
BOTTOM SCREEN (HL0422 (1)) 339
BOTTOM SCREEN (HL0424 (1)) 340
ADJUSTABLE UPPER SIEVE T29 (HL0426 (1)) 341
ADJUSTABLE UPPER SIEVE T44 (HL0428 (1)) 342
SPECIAL SIEVE BOX (HL0431 (1)) 343
SPECIAL SIEVE BOX (HL0434 (1)) 344
STRAW RAKE (HL0437 (1)) 345
UPPER SIEVE BOX CZ 2 (001557744A) 346
BOTTOM SCREEN CZ 1 (001557754A) 347
UPPER SIEVE BOX CZ 2 (001557764/10A) 348
BOTTOM SCREEN Z = 23 (001566114A) 349
ADJUSTABLE LIFT ROD PARTS (001700974A) 350
ADJUSTABLE LIFT ROD PARTS (001700984A) 351
FAN 352
COOLING FAN (HL051 (1)) 352
FAN CONTROL (HL053 (1)) 353
FAN VARIATOR (HL054 (1)) 354
REINFORCEMENT (HL055 (1)) 355
BELT STRETCHER (HL056 (1)) 356
GRAIN TANK 357
GRAIN TANK (HL061 (1)) 357
PROTECTIVE GRATING (HL063 (1)) 359
PROTECTIVE GRATING (HL065 (1)) 360
RETURN ELEVATORS 361
V-BELT – PULLEY (HL070 (1)) 361
V-BELT – PULLEY (HL071 (1)) 362
RECOVERY ELEVATOR – SX/LH/LI (HL072 (1)) 363
RECOVERY ELEVATOR – SX/LH/LI (HL073 (1)) 364
COVER – SX/LH/LI (HL074 (1)) 365
COVER – SX/LH/LI (HL075 (1)) 366
FEED SCREW (HL077 (1)) 367
FEED SCREW (HL079 (1)) 368
RECOVERY ELEVATOR – DX/RH/RE (HL0710 (1)) 369
– RETURNS ELEVATOR – DX/RH/RE (HL0711 (1)) 370
COVER – DX/RH/RE (HL0712 (1)) 371
COVER – DX/RH/RE (HL0713 (1)) 372
CASING COVER (HL0714 (1)) 373
CASING COVER (HL0715 (1)) 374
COVER (HL0716 (1)) 375
COVER (HL0717 (1)) 376
Cutter_bar 377
Index 377
6090 ->14500 378
HP – CUTTER BAR 378
CUTTER BAR 378
CUTTER BAR (HP010 (1)) 378
CHAIN SPROCKET Z = 20 (HP011 (1)) 379
CHAIN SPROCKET Z = 22 (HP012 (1)) 380
CARDAN SHAFT L = MM 1360 (HP015 (1)) 381
LONG FIXED DIVIDER (HP017 (1)) 382
COMPONENTS 383
MULTIPLE CUTTER BAR ATTACHMENT (HP020 (1)) 383
SENSOR ARM (HP021 (1)) 384
TRUCK 385
SAFETY CABLE (HP030 (1)) 385
EQUIPMENT PACKAGES 386
SIDE PANELLING SX/LH/LI (HP040 (1)) 386
SUPPORT SX/LH/LI ( MT 5,4 / MT 7,2 ) (HP041 (1)) 387
SUPPORT SX/LH/LI ( MT 6,3 ) (HP042 (1)) 388
SUPPORT (HP043 (1)) 389
SIDE PANELLING DX/RH/RE (HP044 (1)) 390
SUPPORT DX/RH/RE ( MT 5,4 / MT 7,2 ) (HP045 (1)) 391
SUPPORT DX/RH/RE ( MT 6,3 ) (HP046 (1)) 392
SUPPORTS FOR SEPARATORS – MT 5,4 (HP047 (1)) 393
SEPARATORS – MT 5,4 (HP048 (1)) 394
SUPPORTS FOR SEPARATORS – MT 6,3 (HP049 (1)) 395
SEPARATORS – MT 6,3 (HP0410 (1)) 396
SUPPORTS FOR SEPARATORS – MT 7,2 (HP0411 (1)) 397
SEPARATORS – MT 7,2 (HP0412 (1)) 398
DIVIDERS SX/LH/LI – DX/RH/RE (HP0413 (1)) 399
SHAFTS – MT 5,4 (HP0414 (1)) 400
SHAFTS – MT 6,3 (HP0415 (1)) 401
SHAFTS – MT 7,2 (HP0416 (1)) 402
GEARS (HP0417 (1)) 403
GEARS AND CHAINS (HP0418 (1)) 404
SHAFT WITH BLADES DX/RH/RE ( MT 5,4 ) (HP0419 (1)) 405
SHAFT WITH BLADES DX/RH/RE ( MT 6,3 ) (HP0420 (1)) 406
SHAFT WITH BLADES DX/RH/RE ( MT 7,2 ) (HP0421 (1)) 407
SHAFT WITH BLADES SX/LH/LI ( MT 5,4 ) (HP0422 (1)) 408
SHAFT WITH BLADES SX/LH/LI ( MT 6,3 ) (HP0423 (1)) 409
SHAFT WITH BLADES SX/LH/LI ( MT 7,2 ) (HP0424 (1)) 410
Electrical_system 411
Index 411
6090 ->14500 416
HH – ELECTRICAL SYSTEM 416
BATTERY 416
BATTERY (HH010 (1)) 416
GUARD PLATE (HH011 (1)) 417
WIRING HARNESSES 418
FRONT LIGHTS WIRING (HH020 (1)) 418
RIGHT-HAND CONSOLE ELECTRICAL SYSTEM (HH022 (2)) 419
ELECTRICAL WIRING (HH023 (1)) 420
ELECTRICAL CLIMATE CONTROL SYSTEM (HH024 (1)) 421
WORK LIGHT WIRING (HH025 (1)) 422
WORK LIGHT WIRING (HH026 (1)) 423
MAINTENANCE LIGHTS WIRING (HH027 (1)) 424
FUSEBOX (HH028 (1)) 425
FUSEBOX DOOR (HH029 (1)) 426
ELECTRICAL EQUIPMENT ENGINE TCD 2013 L06-4V (HH0211 (1)) 427
ELECTRICAL EQUIPMENT ENGINE TCD 2013 L06-4V (HH0213 (1)) 428
ALTERNATOR CABLE (HH0215 (1)) 429
ELECTRICAL EQUIPMENT ENGINE (HH0217 (1)) 430
ENGINE CONTROL UNIT BOX (HH0219 (2)) 431
CONNECTORS (HH0221 (1)) 432
ELECTRICAL EQUIPMENT CHASSIS (HH0223 (1)) 433
ELECTRICAL SYSTEM ( EV ) (HH0224 (1)) 434
ROTATION ANGLE SENSOR ELECTRICAL SYSTEM (HH0226 (1)) 435
WIRING FOR ELECTRIC MOTOR CONTROL (HH0227 (1)) 436
POWER OUTLET SOCKET (HH0228 (1)) 437
REVERSER DEVICE ELECTRICAL SYSTEM (HH0229 (1)) 438
GROUND CABLE (HH0230 (1)) 439
GROUND CABLE (HH0231 (1)) 440
ELECTRICAL EQUIPMENT REAR (HH0233 (1)) 441
LIGHTS REAR (HH0234 (1)) 442
ELECTRICAL EQUIPMENT GRAIN TANK (HH0236 (1)) 443
RELAY 10/20 A (HH0238 (1)) 444
RELAY 10/20 A (HH0239 (1)) 445
GRAIN OUTLET PIPE LIGHTING (HH0241 (1)) 446
STRAW HOPPER INTERNAL LIGHTING (HH0243 (1)) 447
ELECTRICAL LEAD (HH0244 (1)) 448
ELECTRICAL SYSTEM FOR GRAIN LOSS CONTROL (HH0246 (1)) 449
ELECTRICAL SIEVES ADJUSTMENT (HH0247 (1)) 450
ELECTRICAL SYSTEM (HH0248 (1)) 451
ELECTRIC STRAW CHOPPER ADJUSTMENT (HH0252 (1)) 452
TRAILER SOCKET-OUTLET (HH0253 (1)) 453
CUTTING PLATFORM WIRING (HH0254 (1)) 454
FUSE HOLDER (001747044A) 455
FUSE HOLDER (001747044B) 456
ECUs 457
CENTRAL ELECTRICS CCP2 (HH030 (1)) 457
CENTRAL ELECTRICS DAVID (HH031 (1)) 458
CENTRAL ELECTRICS HLHP E3 (HH032 (1)) 459
CENTRAL ELECTRICS (HH034 (1)) 460
SENSORS – POTENTIOMETERS – SWITCHES 461
BRAKING SYSTEM SENSOR (HH041 (1)) 461
CAB LIGHT SWITCH (HH042 (1)) 462
HAND BRAKE SWITCHES (HH043 (1)) 463
WATER TEMPERATURE SENSOR (HH044 (1)) 464
THERMOSTAT (HH045 (1)) 465
AIR FILTER BLOCKAGE SENSOR (HH047 (1)) 466
COOLANT TEMPERATURE SENSOR (HH049 (1)) 467
ROTATION ANGLE SENSOR (HH0411 (1)) 468
SPEED SENSOR (HH0413 (1)) 469
GRAIN TANK SENSORS (HH0415 (1)) 470
GRAIN TANK SENSOR (HH0417 (1)) 471
STRAW HOPPER SENSOR (HH0419 (1)) 472
SPEED SENSOR – ELEVATOR HEAD (HH0421 (1)) 473
SPEED SENSOR – THRESHING DRUM (HH0422 (1)) 474
SPEED SENSOR – FAN (HH0424 (1)) 475
SPEED SENSOR – STRAW WALKER SHAFT (HH0426 (1)) 476
SPEED SENSOR – RECOVERY ELEVATOR – DX/RH/RE (HH0428 (1)) 477
EMERGENCY SWITCH – RECOVERY ELEVATOR – SX/LH/LI (HH0430 (1)) 478
EMERGENCY SWITCH – RECOVERY ELEVATOR – DX/RH/RE (HH0432 (1)) 479
GRAIN OUTLET PIPE SENSOR (HH0434 (1)) 480
OIL TEMPERATURE SENSOR (HH0436 (1)) 481
TANK FLOAT (HH0437 (1)) 482
RECEIVER-DRIER (HH0438 (1)) 483
STRAW WALKERS GRAIN LOSS CONTROL SYSTEM (HH0441 (1)) 484
GRAIN VOLUME SENSOR (HH0443 (1)) 485
SIEVES GRAIN LOSS CONTROL SYSTEM – SX/LH/LI (HH0445 (1)) 486
SIEVES GRAIN LOSS CONTROL SYSTEM – DX/RH/RE (HH0447 (1)) 487
SENSOR – SPEED (HH0449 (1)) 488
POSITION SENSOR (HH0450 (1)) 489
POSITION SENSOR (HH0451 (1)) 490
SENSOR – SPEED (HH0452 (1)) 491
MULTIFUNCTION ARMREST 492
MULTIFUNCTION CONTROL UNIT (HH060 (1)) 492
MULTIFUNCTION CONTROL UNIT (001655544/10A) 493
MULTIFUNCTION CONTROL UNIT (001655544/10B) 494
ELECTRICAL CONTROLS – PUSHBUTTONS 495
WORKING COMPUTER CCM (HH070 (1)) 495
WORKING COMPUTER COMMANDER CONTROL 2000 (HH071 (1)) 496
ADJUSTER INSTRUMENT EMR-D (HH072 (1)) 497
WORKING COMPUTER BALANCE (HH073 (1)) 498
CONTROLS (HH074 (1)) 499
ELECTRIC CONTROL WORKING HYDR SYSTEM (HH075 (1)) 500
SWITCHES (HH076 (1)) 501
SWITCHES (HH077 (1)) 502
SWITCHES (HH078 (1)) 503
SWITCHES (HH078 (2)) 504
SWITCHES (HH079 (1)) 505
SWITCHES (HH079 (2)) 506
GRAIN TANK LIFT SWITCH (HH0710 (1)) 507
CUTTING BAR SWITCH (HH0711 (1)) 508
WORKLIGHTS SWITCH (HH0712 (1)) 509
WORKLIGHTS SWITCH (HH0713 (1)) 510
WORKLIGHTS SWITCH (HH0714 (1)) 511
SWITCHES (HH0715 (1)) 512
PLUG (HH0716 (1)) 513
ELECTICAL CONTROL FOR REARVIEW MIRRORS (HH0717 (1)) 514
IGNITION BLOCK (HH0718 (1)) 515
STRAW HOPPER INTERNAL LIGHTING (HH0720 (1)) 516
ELECTRIC MOTOR (HH0721 (1)) 517
ELECTRIC MOTOR (HH0724 (1)) 518
THRESHING DRUM VARIATOR CONTROL DEVICE (HH0726 (1)) 519
ELECTRIC MOTOR (HH0729 (1)) 520
ELECTRIC MOTOR (HH0731 (1)) 521
FEED ELEVATOR REVERSAL DEVICE (HH0732 (1)) 522
ELECTRIC MOTOR (HH0734 (1)) 523
ELECTRIC MOTOR (HH0734 (2)) 524
INNESTO TRINCIAPAGLIA (HH0735 (1)) 525
PLUG (HH0736 (1)) 526
ELECTRICAL SIEVES ADJUSTMENT (HH0737 (1)) 527
ELECTRICAL SIEVES ADJUSTMENT (HH0738 (1)) 528
LIGHTS – INDICATORS 529
FRONT LIGHTS (HH080 (1)) 529
FRONT LIGHTS (HH081 (1)) 530
FRONT LIGHTS (HH082 (1)) 531
ADDITIONAL FRONT LIGHTS (HH083 (1)) 532
ROTATING BEACONS (HH084 (1)) 533
WORKING SPOTLIGHT (HH085 (1)) 534
XENON LIGHTS (HH086 (1)) 535
SUPPLEMENTARY FRONT LIGHTS (HH087 (1)) 536
INTERIOR LIGHT (HH088 (1)) 537
HORN (HH089 (1)) 538
WORKING SPOTLIGHT (HH0810 (1)) 539
WORKING SPOTLIGHT (HH0811 (1)) 540
WORKING SPOTLIGHT (HH0812 (1)) 541
MAINTENANCE LIGHTS (HH0813 (1)) 542
MAINTENANCE LIGHTS (HH0814 (1)) 543
LIGHTS REAR – SX/LH/LI (HH0815 (1)) 544
LIGHTS REAR – DX/RH/RE (HH0816 (1)) 545
REFLECTORS (HH0817 (1)) 546
WORKING SPOTLIGHT REAR (HH0818 (1)) 547
INTERNAL GRAIN TANK LIGHTING (HH0820 (1)) 548
GRAIN OUTLET PIPE LIGHTING (HH0822 (1)) 549
GRAIN DISCHARGE PIPE AUDIBLE WARNING SIGNAL (HH0824 (1)) 550
STRAW HOPPER INTERNAL LIGHTING (HH0826 (1)) 551
WARNING PLATES (HH0827 (1)) 552
LIGHTING (HH0828 (1)) 553
WARNING PLATES (HH0829 (1)) 555
LIGHTING (HH0830 (1)) 556
INFORMATION PLATE (HH0831 (1)) 557
NUMBER PLATE LIGHT (HH0832 (1)) 558
LIGHTING (HH0833 (1)) 559
INFORMATION PLATE (HH0834 (1)) 560
SUPPORTS (HH0835 (1)) 561
INFORMATION PLATE (HH0836 (1)) 562
PLATES (HH0837 (1)) 563
REAR LIGHTING (HH0838 (1)) 564
LIGHTING (HH0839 (1)) 565
WARNING PLATES (HH0840 (1)) 567
WARNING PLATES (HH0841 (1)) 568
NUMBER PLATE LIGHT (HH0842 (1)) 569
LIGHTING (HH0843 (2)) 570
HEADLAMP COMPONENTS (04437516A) 572
PARTS OF THE LIGHT (06217218A) 573
HEADLAMP COMPONENTS (06537048A) 574
HEADLAMP COMPONENTS (16037017A) 575
INTERIOR LIGHT (16046038A) 576
HEADLAMP COMPONENTS (16050281A) 577
HEADLAMP COMPONENTS XENON (16062476A) 578
HEADLAMP COMPONENTS (280293000A) 579
HEADLAMP COMPONENTS (280390040A) 580
HEADLAMP COMPONENTS (280390050A) 581
HEADLAMP COMPONENTS (280390080A) 582
HEADLAMP COMPONENTS (280390110A) 583
FRONT LIGHTS (280590140A) 584
ACCESSORIES 585
LOUDSPEAKERS (HH090 (1)) 585
CIGAR LIGHTER (HH091 (1)) 586
MONITOR FOR VIDEOCAMERA (HH092 (1)) 587
VIDEOCAMERA # 1 (HH093 (1)) 588
VIDEOCAMERA # 2 (HH094 (1)) 589
Engine 590
Index 590
6090 ->14500 594
B0 – ENGINE 594
GENERAL 594
DEUTZ ENGINE 228 kW / 310 CV (B0001 (1)) 594
PARTS SET – ENGINE MOUNTING (B0003 (1)) 595
CYLINDER BLOCK 596
FASTENINGS (B0011012) 596
GASKET SET (B0011027) 597
GASKET SET (B0011031) 598
BLEEDING TUBE (B0011038) 599
BLEEDING TUBE (B0011039) 600
CRANKCASE BREATHER (B0011054) 601
CRANKCASE BREATHER (B0011057) 602
CRANKCASE (B0011072) 603
CRANKCASE (B0011083) 604
DIPSTICK (B0011098) 605
OIL MEASURING DEVICE (B0011105) 606
FRONT COVER (B0011117) 607
FRONT COVER (B0011118) 608
CLOSING COMPONENTS (B0011128) 609
CLOSING COMPONENTS (B0011129) 610
CLOSING COMPONENTS (B0011132) 611
ACCESSORIES (B0011138) 612
COOLSYSTPROTECT (B0011152) 613
MAIN BEARINGS (B0011153) 614
DIPSTICK (B0011155) 615
CRANKSHAFT 616
FASTENINGS (B0021007) 616
FASTENINGS (B0021011) 617
V-GROOVED PULLEY (B0021024) 618
V-GROOVED PULLEY (B0021032) 619
CRANKSHAFT (B0021043) 620
CRANKSHAFT (B0021051) 621
FLYWHEEL (B0021072) 622
FLYWHEEL (B0021076) 623
PLUG (B0021077) 624
CYLINDERS – PISTONS – CONNECTING RODS 625
PISTON (B0031009) 625
PISTON (B0031012) 626
MAIN BEARINGS (B0031014) 627
CONNECTING ROD (B0031024) 628
TIMING 629
FASTENINGS (B0041017) 629
FASTENINGS (B0041020) 630
ROCKER ARM BRACKET (B0041034) 631
ROCKER ARM BRACKET (B0041047) 632
ROCKER ARM BRACKET (B0041051) 633
ROCKER ARM BRACKET (B0041055) 634
CAMSHAFT (B0041068) 635
CAMSHAFT (B0041073) 636
CAMSHAFT (B0041075) 637
CAMSHAFT (B0041084) 638
ROCKER ARM BRACKET (B0041093) 639
ROCKER ARM BRACKET (B0041095) 640
ROCKER ARM BRACKET (B0041096) 641
SEALING (B0041099) 642
SEALING (B0041100) 643
GEARCASE (B0041112) 644
GEARCASE (B0041119) 645
CYLINDER HEAD 646
FASTENINGS (B0051009) 646
ENGINE MOUNTING (B0051018) 647
ENGINE MOUNTING (B0051019) 648
CYLINDER HEAD (B0051040) 649
VALVE MECHANCOVER (B0051056) 650
FILLER CAP (B0051057) 651
LUBRICATION 652
FASTENINGS (B0061011) 652
FASTENINGS (B0061012) 653
FASTENINGS (B0061014) 654
SEALING (B0061018) 655
OIL SUCTION PIPE (B0061039) 656
OIL SUCTION PIPE (B0061044) 657
OIL PAN (B0061046) 658
CLOSING COMPONENTS (B0061084) 659
CLOSING COMPONENTS (B0061095) 660
CLOSING COMPONENTS (B0061096) 661
CLOSING COMPONENTS (B0061097) 662
HYDRAULIC PUMP DRIVE (B0061109) 663
OIL COOLER BOX (B0061132) 664
ENGINE COOLING SYSTEM PIPES (B0061157) 665
FUEL INJECTION SYSTEM 666
FASTENINGS (B0071016) 666
FASTENINGS (B0071018) 667
ADD-ON PARTS ENGINE (B0071019) 668
FUEL FEED PUMP (B0071050) 669
FUEL FEED PUMP (B0071051) 670
FUEL FILTER (B0071059) 671
FUEL LINE (B0071080) 672
FUEL LINE (B0071082) 673
FUEL LINE (B0071097) 674
DISTRIBUTOR (B0071146) 675
DISTRIBUTOR (B0071148) 676
ENGINE FUEL PUMP (B0071173) 677
NOZZLE (B0071188) 678
FUEL SUPPLY PUMP (B0071194) 679
FUEL SUPPLY PUMP (B0071196) 680
FUEL SUPPLY PUMP (B0071200) 681
COMMON RAIL (B0071211) 682
MECHANICAL – ELECTRONIC GOVERNOR 683
ELECTRONIC CONTROL UNIT – ENGINE (B0081019) 683
ELECTRONIC CONTROL UNIT – ENGINE (B0081021) 684
COOLING 685
FASTENINGS (B0091024) 685
COOLING WATER PUMP (B0091045) 686
BELT STRETCHER (B0091069) 687
COOLANT PIPE (B0091095) 688
BELT STRETCHER (B0091138) 689
BELT STRETCHER (B0091140) 690
THERMOSTAT (B0091143) 691
V-BELT (B0091159) 692
V-BELT (B0091165) 693
INTAKE – EXHAUST MANIFOLDS 694
EXHAUST PIPE (B0101010) 694
ADD-ON PARTS ENGINE (B0101041) 695
CONNECTING PIPE (B0101104) 696
PIPING (B0101145) 697
RADIATOR (B0101148) 698
RADIATOR (B0101150) 700
RADIATOR (B0101152) 702
TURBOCHARGER 704
TURBOCHARGER (B0111022) 704
RETURN LINE (B0111049) 705
RETURN LINE (B0111053) 706
OIL LUBRICATION PIPE (B0111072) 707
OIL LUBRICATION PIPE (B0111082) 708
Electrical accessories 709
COVER PLATE (B0121004) 709
COOLING AIR BAFFLE (B0121006) 710
FASTENINGS (B0121010) 711
FASTENINGS (B0121025) 712
FASTENINGS (B0121026) 713
FASTENINGS (B0121033) 714
FASTENINGS (B0121038) 715
ENGINE ELECTRICAL SYSTEM (B0121094) 716
ENGINE ELECTRICAL SYSTEM (B0121100) 717
STARTER (B0121132) 718
STARTER (B0121134) 719
ACCESSORIES (B0121167) 720
ACCESSORIES (B0121168) 721
ACCESSORIES (B0121170) 722
ACCESSORIES (B0121171) 723
ACCESSORIES (B0121172) 724
ACCESSORIES (B0121184) 725
GENERATOR (B0121199) 726
PLUG-IN CONNECTOR (B0121208) 727
ELECTRICAL LEAD (B0121229) 728
ELECTRICAL LEAD (B0121230) 729
ELECTRICAL SYSTEM (B0121237) 730
Engine_accessories 731
Index 731
6090 ->14500 732
C0 – ENGINE ACCESSORIES 732
RADIATORS – FANS 732
COOLING SYSTEM (C0010 (1)) 732
COOLING SYSTEM (C0010 (2)) 733
BELT STRETCHER (C0013 (1)) 734
ENGINE COOLING SYSTEM PIPES (C0016 (1)) 735
ENGINE COOLING SYSTEM PIPES (C0019 (1)) 736
ROTARY FILTER BASKET (C00110 (1)) 737
BELT AND TENSIONER (C00111 (1)) 738
ENGINE AIR SUCTION FAN (C00112 (1)) 739
ENGINE AIR SUCTION FAN (C00113 (1)) 740
COOLANT RESERVOIR (C00114 (1)) 741
FUEL COOLER (C00116 (1)) 742
COOLING (16062971A) 743
COOLANT RESERVOIR (16062972A) 744
INTERCOOLER – AIR CLEANER 745
ENGINE’S AIR FILTER (C0022 (1)) 745
AIR FILTER (16049833A) 746
FUEL SYSTEM 747
FUEL TANK 555 LT (C0030 (1)) 747
FUEL TANK SUPPORTS (C0032 (1)) 748
FUEL PRELIMINARY FILTER (C0034 (1)) 749
FUEL TANK (001669834A) 750
PRE-FILTER – COMPONENTS (243193000/10A) 751
EXHAUST SILENCER 752
EXHAUST PIPE (C0061 (2)) 752
AIR COMPRESSOR 753
COMPRESSED-AIR UNIT AIR VESSEL 6 SW (C0070 (1)) 753
AIR COMPRESSOR 6 SW (C0071 (1)) 754
COMPRESSOR-PARTS (04414768A) 756
PRESSURE REGULATOR (04434820A) 757
ENGINE POWER TAKE-OFF 758
ENGINE PTO (C0102 (1)) 758
ENGINE PTO (C0106 (1)) 759
ENGINE MOUNTINGS 760
ENGINE MOUNTINGS (C0111 (1)) 760
ENGINE MOUNTINGS (C0113 (1)) 761
Feed_elevator 762
Index 762
6090 ->14500 763
HE – FEED ELEVATOR 763
FEED ELEVATOR 763
FEEDER CHANNEL (HE011 (1)) 763
FEEDER CHANNEL (HE013 (1)) 764
PTO FOR CUTTER BAR (HE015 (1)) 765
V-BELT – PULLEY (HE016 (1)) 766
V-BELT – PULLEY (HE017 (1)) 767
PLATE (HE018 (1)) 768
FEED ELEVATOR REVERSAL DEVICE (HE019 (1)) 769
BELT STRETCHER (HE0111 (1)) 770
LOADING ROLLER (HE0113 (1)) 771
INTERMEDIATE ROLLER (HE0115 (1)) 772
INTERMEDIATE ROLLER (HE0117 (1)) 773
TOP ROLLER AND CHAIN (HE0119 (1)) 774
CHAIN (HE0121 (1)) 775
LUBRICATION (HE0123 (1)) 776
BEARING HOUSING (HE0125 (1)) 777
LH LINING (HE0127 (1)) 778
PROTECTIVE COVER (HE0128 (1)) 779
RH LINING (HE0130 (1)) 780
FIXED FRAME (HE0132 (1)) 781
OSCILLATING FRAME (HE0133 (1)) 782
OSCILLATING FRAME (HE0134 (1)) 784
LINKAGE (HE0135 (1)) 785
FEED ELEVATOR COVER (HE0136 (1)) 786
PULLEY WITH CLUTCH (HE0137 (1)) 787
PULLEY WITH CLUTCH (HE0138 (1)) 788
BELT GUIDE (HE0140 (1)) 789
V-BELT – PULLEY (HE0142 (1)) 790
BELT ENGAGEMENT CONTROL (HE0144 (1)) 791
BELT ENGAGEMENT CONTROL (HE0146 (2)) 792
ADJUSTABLE TIE ROD – COMPONENTS (16034179A) 793
BEARING (16054333A) 794
Grain_tank 795
Index 795
6090 ->14500 797
HM – GRAIN TANK / ELEVATOR 797
ELEVATOR 797
GRAIN ELEVATOR (HM011 (1)) 797
COVER (HM013 (1)) 799
COVER (HM015 (1)) 800
TOOTHED THRESHING DRUM (HM016 (1)) 801
ELEVATOR SCREW (HM018 (1)) 802
ELEVATOR SCREW (HM0111 (1)) 803
ELEVATOR SCREW (HM0112 (1)) 804
ELEVATOR HEAD (HM0120 (1)) 805
CHAIN TENSIONER (HM0121 (1)) 806
ELEVATOR HEAD (HM0122 (1)) 807
CHAIN TENSIONER (HM0123 (1)) 808
CHAIN TENSIONER (HM0123 (2)) 809
CHAIN SPROCKET (HM0124 (1)) 810
ELEVATOR HEAD FEED SCREW (HM0125 (1)) 811
ELEVATOR HEAD FEED SCREW (HM0126 (1)) 812
ELEVATOR HEAD FEED SCREW (HM0127 (1)) 813
ELEVATOR HEAD (HM0128 (1)) 814
CARDAN JOINT (16054514/10A) 815
GRAIN TANK 816
GRAIN TANK – LT 7500 (HM021 (1)) 816
GRAIN TANK (HM023 (1)) 817
GRAIN TANK (HM025 (1)) 818
GRAIN TANK (HM027 (1)) 819
V-BELT – PULLEY (HM029 (1)) 820
GRAIN TANK UNLOADER (HM0211 (1)) 821
GRAIN TANK UNLOADING SCREWS (HM0212 (1)) 822
GRAIN TANK UNLOADING SCREWS (HM0213 (1)) 823
GRAIN SAMPLING DEVICE (HM0215 (1)) 824
GRAIN TANK (HM0217 (1)) 825
GRAIN TANK (HM0219 (1)) 826
HOOK COUPLING (HM0221 (1)) 827
GRAIN TANK SUPPORT (HM0222 (1)) 828
GRAIN TANK SUPPORT (HM0223 (1)) 829
GRAIN TANK COVER (HM0224 (1)) 830
ANGULAR GEAR (HM0227 (1)) 832
GRAIN TANK CONTROL (HM0229 (2)) 833
BELT STRETCHER (HM0232 (1)) 834
ANGULAR GEAR (16035371A) 835
ANGULAR GEAR (16035371/20A) 836
DISCHARGE PIPE 837
OUTLET PIPE BASE (HM030 (1)) 837
EXHAUST PIPE (HM031 (1)) 838
UNLOADING AUGER (HM032 (1)) 839
UNLOADING AUGER (HM033 (1)) 840
BEARING (HM034 (1)) 841
GRAIN TANK UNLOADING PIPE – MT 5,0 (HM035 (1)) 842
UNLOADING AUGER – MT 5,0 (HM036 (1)) 843
UNLOADING AUGER – MT 5,0 (HM037 (1)) 844
UNLOADING AUGER – MT 5,0 (HM038 (1)) 845
UNLOADING AUGER – MT 5,0 (HM039 (1)) 846
GRAIN TANK UNLOADING PIPE – MT 5,0 (HM0310 (1)) 847
EXHAUST PIPE BRACKET (HM0315 (1)) 848
EXHAUST PIPE ROTATION MECHANISM (HM0317 (1)) 849
ANGULAR GEAR (06539730A) 850
Hydraulic_system 851
Index 851
6090 ->14500 854
HD – HYDRAULIC SYSTEM 854
HYDRAULIC SYSTEM 854
OIL TANK AND FILTER (HD011 (1)) 854
HYDRAULIC SYSTEM (HD013 (1)) 855
OIL DRAIN PIPES (HD015 (1)) 856
OIL RETURN PIPE (HD019 (1)) 857
OIL RETURN PIPE (HD0110 (1)) 858
HYDRAULIC PUMP – 11 CM³ (HD0111 (1)) 859
VARIABLE DISPLACEMENT PUMP (HD0112 (1)) 860
PIPING (HD0113 (1)) 861
LUBRIC OIL FILTER (HD0114 (1)) 862
HYDRAULIC PUMP 135 CC (HD0116 (1)) 863
TIE ROD FOR HYDRAULIC PUMP (HD0117 (1)) 864
STOP (HD0122 (1)) 865
STOP (HD0123 (1)) 866
CLUTCH (HD0124 (1)) 867
CLUTCH (HD0127 (1)) 868
HYDRAULIC DRIVE SYSTEM 135 CC (HD0129 (1)) 869
HYDRAULIC MOTOR 135 CC (HD0132 (1)) 870
OIL COOLER PIPE (HD0134 (1)) 871
OIL COOLER PIPE (HD0135 (1)) 872
HYDRAULIC SYSTEM (HD0137 (1)) 873
HYDRAULIC SYSTEM (HD0138 (1)) 874
ACCUMULATOR BLOCK (HD0139 (1)) 875
HYDRAULIC SYSTEM (HD0140 (1)) 876
HYDRAULIC SYSTEM (HD0141 (1)) 877
PIPING (HD0142 (1)) 878
PIPING (HD0143 (1)) 879
LIFTING CYLINDERS HYDRAULIC SYSTEM (HD0145 (1)) 880
LIFTING CYLINDERS HYDRAULIC SYSTEM (HD0146 (1)) 881
LIFTING CYLINDERS FOR FEED ELEVATOR (HD0147 (1)) 882
LIFTING CYLINDERS FOR FEED ELEVATOR (HD0148 (1)) 883
THIRD LIFTING CYLINDER FOR FEED ELEVATOR (HD0149 (1)) 884
THIRD LIFTING CYLINDER FOR FEED ELEVATOR (HD0150 (1)) 885
FOURTH LIFTING CYLINDER FOR FEED ELEVATOR (HD0151 (1)) 886
FOURTH LIFTING CYLINDER FOR FEED ELEVATOR (HD0152 (1)) 887
PLUGS (HD0153 (1)) 888
PLUGS (HD0154 (1)) 889
MAIN HYDRAULIC STEERING (HD0155 (1)) 890
FASTENINGS (HD0156 (1)) 891
HYDRAULIC SYSTEM FOR OUTLET PIPE (HD0158 (1)) 892
EXHAUST PIPE BRACKET (HD0159 (1)) 893
WORKING HYDR SYSTEM FOR GRAIN TANK TOP (HD0160 (1)) 894
WORKING HYDR SYSTEM FOR GRAIN TANK TOP (HD0161 (1)) 895
WORKING HYDR SYSTEM FOR GRAIN TANK TOP (HD0162 (1)) 896
CYLINDERS HYDRAULIC SYSTEM (HD0165 (1)) 897
CYLINDERS HYDRAULIC SYSTEM (HD0166 (1)) 898
CYLINDERS HYDRAULIC SYSTEM (HD0167 (1)) 899
HYDRAULIC SYSTEM (HD0168 (1)) 900
HYDRAULIC SYSTEM (HD0169 (1)) 901
FIXED FRAME HYDRAULIC SYSTEM (HD0170 (1)) 902
FIXED FRAME HYDRAULIC SYSTEM (HD0171 (1)) 903
CUTTER BAR ADJUSTMENT HYDRAULIC SYSTEM (HD0172 (1)) 904
CUTTER BAR HYDRAULIC SYSTEM (HD0173 (1)) 905
OPERATING HYDRAULICS FOR CUTTER BAR (HD0174 (1)) 906
MULTIPLE CUTTER BAR ATTACHMENT (HD0175 (1)) 907
ENGINE OIL DRAIN PIPE (HD0177 (1)) 908
OIL RESERVOIR – LT 70 (001612614A) 909
CYLINDER PARTS Ø 50 (001621784A) 910
CYLINDER PARTS Ø 45 (001621794A) 911
CYLINDER PARTS Ø 45 (001621804/10A) 912
CYLINDER PARTS Ø 32 (001621814/10A) 913
CYLINDER PARTS Ø 25 (001621824/10A) 914
HYDRAULIC CYLINDER Ø 18 (001621834/10A) 915
CYLINDER PARTS Ø 125 (001640684/20A) 916
HYDRAULIC PUMP COMPONENTS (04453853/10A) 917
CYLINDER PARTS Ø 50 (06548411A) 918
CYLINDER PARTS Ø 45 (16029257A) 919
CYLINDER PARTS Ø 60 mm (16029352A) 920
HYDRAULIC PUMP 19 cm³ (16033384A) 921
MOWER BAR CONTROL (16040386A) 922
SPIN-ON FILTER (16054940A) 923
SPIN-ON FILTER 210 lt/min (16062419A) 924
HYDRAULIC PUMP PARTS (245393400A) 925
HYDRAULIC PUMP PARTS (245393400B) 926
CONNECTING PLATE (245393400C) 927
RELAY VALVE (245393400D) 928
STEERING SYSTEM 929
POWER STEERING (HD020 (2)) 929
PIPES FOR HYDROSTATIC STEERING (HD021 (1)) 930
STEERING HYDRAULIC (HD022 (1)) 931
TRANSMISSION COOLERS 932
LUBRIC OIL COOLER (HD030 (1)) 932
BRAKING SYSTEM 933
BRAKING SYSTEM (HD041 (1)) 933
BRAKING SYSTEM (HD043 (1)) 934
BRAKING SYSTEM (HD044 (1)) 935
BRAKE CALIPERS (HD045 (1)) 936
BRAKES sx/lh/li (16049747A) 937
BRAKES sx/lh/li (16049748A) 938
BRAKES dx/rh/re (16049749A) 939
BRAKES dx/rh/re (16049750A) 940
ELECTROHYDRAULICS 941
SOLENOID VALVE ASSEMBLY – 4 X (HD052 (1)) 941
SOLENOID VALVE ASSEMBLY – 5 X (HD053 (1)) 942
SUPPORTS (HD054 (1)) 943
FASTENINGS (HD055 (1)) 944
EMR VALVE WITHOUT “LATERAL TILT” (HD056 (1)) 945
EMR VALVE WITH “LATERAL TILT” (HD057 (1)) 946
SOLENOID VALVE ASSEMBLY (HD059 (1)) 947
SOLENOID VALVE ASSEMBLY (HD0510 (1)) 948
SOLENOID VALVE (HD0512 (1)) 949
SOLENOID VALVE (HD0513 (1)) 950
VALVE ASSEMBLY PARTS – 5 X (001560914/20A) 951
VALVE ASSEMBLY PARTS – 4 X (001592494/10A) 952
SOLENOID VALVE (16025283A) 953
SOLENOID VALVE (16048002A) 954
Threshing 955
Index 955
6090 ->14500 957
HK – THRESHING UNIT 957
STONE TRAP 957
STONE TRAP (HK012 (1)) 957
STONE TRAP (HK015 (1)) 958
STONE TRAP (HK018 (1)) 959
STONE TRAP (HK0111 (1)) 960
STONE TRAP (HK0114 (1)) 961
THRESHING DRUM 962
BEATER (HK021 (1)) 962
SHAFT – SX/LH/LI (HK022 (1)) 963
V-GROOVED PULLEY (HK023 (1)) 964
BELT STRETCHER (HK025 (1)) 965
THRESHING DRUM SPEED VARIATOR (HK027 (1)) 966
THRESHING DRUM SPEED VARIATOR (HK029 (1)) 967
THRESHING DRUM SPEED VARIATOR (HK0211 (1)) 968
THRESHING DRUM SPEED VARIATOR (HK0213 (1)) 969
GUARD PLATE (HK0215 (1)) 970
THRESHING DRUM VARIATOR CONTROL DEVICE (HK0217 (1)) 971
SPECIAL EQUIPMENT (HK0219 (1)) 972
SPECIAL EQUIPMENT (HK0222 (1)) 973
CONCAVE 974
CONCAVE ADJUSTMENT (HK031 (1)) 974
CONCAVE ADJUSTMENT (HK033 (1)) 975
CONCAVE T11 (HK036 (1)) 976
CONCAVE T14 (HK0310 (1)) 977
CONCAVE T16 (HK0314 (1)) 978
COUNTER-BEATER (HK0318 (1)) 979
COVER FOR STRAW GUIDE RAKE (HK0321 (1)) 980
MAIZE GUARD (HK0324 (1)) 981
CONCAVE (HK0328 (1)) 982
SHIELD (HK0332 (1)) 983
SHIELD (HK0336 (1)) 984
CONCAVE FRAME (HK0342 (1)) 985
MULTI-SEGMENT CONCAVE T11 (HK0345 (1)) 986
MULTI-SEGMENT CONCAVE T14 (HK0347 (1)) 987
MULTI-SEGMENT CONCAVE T16 (HK0349 (1)) 988
MULTI-SEGMENT CONCAVE (HK0351 (1)) 989
COVER FOR STRAW GUIDE RAKE (HK0353 (1)) 990
MULTI-SEGMENT CONCAVE T11 – T14 – T28 (HK0355 (1)) 991
DRUM REDUCTION UNIT 992
THRESHING DRUM GEARBOX (HK040 (1)) 992
STRAW BEATER 993
STRAW SPREADER SYNCRO (HK051 (1)) 993
SHAFT (HK053 (1)) 994
THIRD DRUM COVER (HK054 (1)) 995
V-BELT – PULLEY (HK055 (1)) 996
BELT STRETCHER (HK056 (1)) 997
V-GROOVED PULLEY (HK058 (1)) 998
V-BELT (HK0511 (1)) 999
BELT GUIDE (HK0514 (1))1000
BELT STRETCHER (HK0516 (1))1001
VIDEO PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is the same manual used by the DEALERSHIPS to SERVICE your vehicle.
- The manual can be all yours – Once payment is complete, you will be taken to the download page from where you can download the manual. All in 2-5 minutes time!!
- Need any other service / repair / parts manual, please feel free to contact us at heydownloadss @gmail.com . We may surprise you with a nice offer
S.M
