Case 430 Skid Steer Parts Catalog Manual 7-9722 – PDF DOWNLOAD
DESCRIPTION:
Case 430 Skid Steer Parts Catalog Manual 7-9722 – PDF DOWNLOAD
HOW TO USE YOUR PARTS CATALOG
1. Figure Number
2. Sequence Code within the Figure Number
3. Page Number within the Sequence Code
4. Date of Printing (month / year)
5. Figure Description
6. General information regarding the figure
7. Parts supplied in repair kits per symbol reference
8. Figure call-out of the part number (REF)
9. Technical specifications relating to the part indicated
10. Figure call-out includes bracketed items, the included items may also be listed in the additional description
area
11. Orientation – Arrow indicates front of the machine
12. Footnote – Additional information relating to the part number. In this example, 08-20 equals another figure that
this part is shown on
13. Part Number
NSS = Not Serviced Separately (Non-serviced parts)
Bracketed numbers = not available as service parts in this market
14. Not Available as service part in this market
15. YR/SN
Year
Before 01/85 = Part valid for production January 1985 and before
From 01/85 = Part valid for production from January 1985 and after
BTW 01/85 & 02/02 = Part valid for machines produced between January 1985 and February 2002.
Serial Number (P.I.N.)
BSN JJC0268800 = Part valid for serial number JJC0268800 and below
ASN JJC0268800 = Part valid for serial number JJC0268800 and above
BTW JJC0178000 & JJC0179000 = Part valid for serial numbers between JJC0178000 & JJC0179000
16. Total Quantity of the Part referred to in the page. The quantity can be replaced by the following indications:
AR = As Required
X = As required
17. Part Description
18. Additional description of the part to help confirm identification
19. Figure Notes
20. Model Number(s)
TABLE OF CONTENTS:
Case 430 Skid Steer Parts Catalog Manual 7-9722 – PDF DOWNLOAD
02-01 RADIATOR – COOLANT RECOVERY SYSTEM
02-02 FAN MOUNTING
02-03 EXHAUST SYSTEM
02-03A EXHAUST SYSTEM, ASPIRATOR
02-04 AIR CLEANER – ENGINE
02-05 GRID HEATER
02-06 ENGINE – MOUNTING
02-07 OIL FILL, ENGINE
02-08 ENGINE
02-08A ENGINE – BLOCK HEATER
02-09 CYLINDER BLOCK
02-10 CYLINDER BLOCK
02-11 OIL PUMP, PAN
02-12 CYLINDER BLOCK – COVERS
02-13 CYLINDER BLOCK – COVERS
02-14 CYLINDER BLOCK – COVERS
02-15 BREATHER – ENGINE
02-16 CYLINDER HEAD
02-17 CYLINDER HEAD – COVERS
02-18 CYLINDER HEAD – VALVE MECHANISM
02-19 MANIFOLD – INTAKE
02-20 MANIFOLD – EXHAUST
02-21 CRANKSHAFT
02-22 PISTONS – CONNECTING ROD
02-23 PISTONS – CONNECTING ROD
02-24 FLYWHEEL – ENGINE
02-25 PULLEY – CRANKSHAFT
02-26 CAMSHAFT
02-27 ENGINE, OIL
02-28 OIL PUMP – ENGINE
02-29 OIL FILTERS – ENGINE
02-30 OIL FILTER AND COOLER
02-31 WATER PUMP
02-32 COOLING SYSTEM – ENGINE
02-33 THERMOSTAT – ENGINE COOLING SYSTEM
02-34 WATER PUMP – CONTROL
02-35 FAN DRIVE
02-36 POWER TAKE OFF
02-37 ENGINE – LIFT HOOK
03-01 FUEL LINES
03-01A FUEL LINES – FUEL SHUT-OFF VALVE, IF USED
03-02 CONTROLS – THROTTLE
03-03 CONTROLS – THROTTLE, FOOT
03-04 FUEL INJECTION PUMP
03-05 FUEL INJECTION SYSTEM
03-06 FUEL INJECTION SYSTEM
03-07 FUEL INJECTION SYSTEM
03-08 FUEL FILTER
03-09 FUEL PUMP
03-10 FUEL INJECTION SYSTEM
03-11 FUEL INJECTION SYSTEM
TABLE OF CONTENTS
04-02 ALTERNATOR MOUNTING
04-03 BATTERY – CABLES
04-04 ENGINE, ELECTRICAL
04-04A SWITCH ASSY – OIL PRESSURE
04-05 ENGINE, ELECTRICAL
04-06 HARNESS, CHASSIS
04-07 HARNESS – CAB
04-08 FUSES AND RELAYS
04-09 OPTIONS, ELECTRICAL
04-10 OPTIONS, ELECTRICAL – MOUNTING
04-11 HARNESS, FRONT – AUXILIARY
04-12 CONTROLS, RIGHT HAND – HANDLE; IF USED, SEE ADAPTER, REF 5
04-12A CONTROLS, RIGHT HAND – HANDLE; IF USED, SEE ADAPTER, REF 5
04-13 CONTROLS, LEFT HAND – HANDLE; IF USED, SEE ADAPTER, REF 4
04-13A CONTROLS, LEFT HAND – HANDLE; IF USED, SEE ADAPTER, REF 5
04-14 DISCONNECT SWITCH – REMOTE JUMP START; IF USED
04-14A DISCONNECT SWITCH – REMOTE JUMP START; IF USED
04-15 HORN – MOUNTING
04-16 BACKUP ALARM
04-17 BEACON, ROTATING
04-18 ELECTRICAL ACCESSORIES SOCKET – EUROPE
04-18A ELECTRICAL ACCESSORIES SOCKET – NORTH AMERICA
04-19 ROAD LIGHTS AND MOUNTING – EUROPE
04-20 SPECIAL PARTS FOR ITALY – LICENSE PLATE LIGHT
04-21 LOCK, LOADER DISCONNECT – EUROPE
04-22 SPECIAL PARTS FOR ITALY – BRAKE LIGHT HARNESS
06-01 OIL COOLER – MOUNTING
06-01A OIL COOLER ASSY – HIGH FLOW
06-01B OIL COOLER – HIGH FLOW
06-02 HYDROSTATICS – PUMP, SUPPLY AND RETURN
06-02A HYDROSTATICS – DRIVE MOTORS
06-02B MOTOR – MOUNTING
06-03 PUMP, TANDEM – MOUNTING
06-03A PUMP, TANDEM – MOUNTING, NORTH AMERICAN NOISE CONTROL; IF USED
06-04 HYDROSTATICS – TWO SPEED
06-04A HYDROSTATICS – TWO SPEED, VALVE ASSY
06-05 JOYSTICK CONTROL PLUMBING, H PATTERN (430 WITH PILOT CONTROL)
06-06 HYDROSTATICS – PUMP TO COOLER (430 WITH PILOT CONTROL)
06-06A HYDROSTATICS – MANIFOLD/CONTROL VALVE (430 WITH PILOT CONTROL)
06-06B HYDROSTATICS – PUMP FITTINGS (430 WITH PILOT CONTROL)
06-07 HYDROSTATICS, HOSES (430 WITH PILOT CONTROL)
06-07A HYDROSTATICS, MULTI VALVE (430 WITH PILOT CONTROL)
06-08 HYDROSTATICS – SINGLE SPEED, DRIVE MOTORS (430 WITH PILOT CONTROL)
06-08A HYDROSTATICS – TWO SPEED, DRIVE MOTORS (430 WITH PILOT CONTROL)
06-08B HYDROSTATICS – TWO SPEED, VALVE ASSY (430 WITH PILOT CONTROL)
06-09 FILTER ASSY – MOUNTING
06-10 PUMP, TANDEM
06-11 PUMP, TANDEM
06-12 PUMP, TANDEM
06-13 PUMP, TANDEM
06-14 PUMP, TANDEM
TABLE OF CONTENTS
06-15 PUMP, TANDEM
06-16 PUMP, GEAR (WITHOUT HIGH FLOW)
06-17 PUMP, GEAR (HIGH FLOW)
06-18 MOTOR ASSY – SINGLE SPEED
06-19 MOTOR ASSY – SINGLE SPEED
06-20 MOTOR ASSY – SINGLE SPEED
06-21 MOTOR ASSY – TWO SPEED
06-22 MOTOR ASSY – TWO SPEED
06-23 MOTOR ASSY – TWO SPEED
06-24 DRIVE LINE
06-25 AXLE ASSY
06-26 WHEELS
06-27 TRACK – STEEL
07-01 BRAKE SYSTEM – HYDRAULIC
08-01 HYDRAULICS – LIFT
08-02 HYDRAULICS – TILT
08-03 HYDRAULICS – AUXILIARY
08-03A HYDRAULICS – CASE DRAIN
08-04 HYDRAULICS – SELF-LEVELING
08-05 HYDRAULICS – RIDE CONTROL
08-06 HYDRAULICS – COUPLER SYSTEM
08-07 HYDRAULICS – COUPLER SYSTEM
08-08 HYDRAULICS, ATTACHMENT
08-08A HYDRAULICS, ATTACHMENT (430 WITH PILOT CONTROL)
08-09 VALVE ASSY, CONTROL – LOADER
08-10 VALVE ASSY, CONTROL
08-11 VALVE ASSY, CONTROL – SEAL REPLACEMENT KITS
08-12 CYLINDER – TILT
08-13 CYLINDER – LIFT
08-14 SECONDARY FRONT AUXILIARY
08-15 SECONDARY FRONT AUXILIARY
08-16 SECONDARY FRONT AUXILIARY – VALVE ASSY
08-17 HIGH FLOW, SUPPLY AND RETURN
08-18 HIGH FLOW – AUXILIARY SYSTEM
08-19 HIGH FLOW, CONTROL VALVE
08-20 VALVE ASSY, CONTROL – HIGH FLOW
09-01 LOADER LIFT
09-02 LIFT CYLINDER – COVERS
09-03 COUPLER, MECHANICAL
09-03A COUPLER, MECHANICAL (ITALIAN)
09-04 COUPLER, HYDRAULIC
09-04A COUPLER, HYDRAULIC (ITALIAN)
09-05 BUCKETS – LOADER (DIRT/FOUNDRY)
09-06 BUCKETS – LOADER (LOW PROFILE/ EXTENDED LOW PROFILE)
09-07 BUCKETS – LOADER (UTILITY/LIGHT MATERIAL)
09-08 PALLET FORK
09-09 BUCKET, CUTTING EDGE (BOLT-ON CUTTING EDGE)
09-10 CHASSIS
09-11 CHASSIS
09-12 CONTROLS – LOADER AND GROUND DRIVE (FLAT LINKAGE LINKS, IF USED, SEE
FIGURE 09-12A REF 5, 6)
TABLE OF CONTENTS
09-12A CONTROLS – LOADER AND GROUND DRIVE (FLAT LINKAGE LINKS, IF USED, SEE
REF 5, 6)
09-13 CONTROLS – LOADER AND GROUND DRIVE (ROUND LINKAGE LINKS, IF USED,
SEE FIGURE 09-13B REF 1, 2)
09-13A CONTROLS – LOADER AND GROUND DRIVE (ROUND LINKAGE LINKS, IF USED,
SEE FIGURE 09-13B REF 1, 2)
09-13B CONTROLS – LOADER AND GROUND DRIVE (ROUND LINKAGE LINKS, IF USED,
SEE FIGURE 09-13B REF 1, 2)
09-13C CONTROLS – LOADER AND GROUND DRIVE (ROUND LINKAGE LINKS, IF USED,
SEE FIGURE 09-13B REF 1, 2)
09-14 COVER – LOADER AND GROUND DRIVE
09-14A JOYSTICK CONTROL CONSOLE (430 WITH PILOT CONTROL)
09-14B JOYSTICK CONTROL MOUNTING (430 WITH PILOT CONTROL)
09-15 CONTROLS – AUXILIARY HYDRAULICS
09-16 HOOD
09-16A HOOD – AIR CONDITIONING
09-17 DOOR, REAR
09-18 REAR DOOR LOCK (EUROPE)
09-19 SOUNDPROOFING
09-20 HEAT SHIELD
09-21 SOUNDPROOFING – SEAL
09-21A MAT, FLOOR
09-22 NOISE KIT – EUROPE
09-22A NOISE KIT – EUROPE
09-22B NOISE KIT – EUROPE
09-22C NOISE CONTROL, NORTH AMERICAN; IF USED
09-23 FRAME AND SEAT BAR
09-24 SEAT BAR
09-25 CAB DOOR – WITHOUT SPRING ASSIST, IF USED
09-25A CAB DOOR – WITH SPRING ASSIST, IF USED
09-25B CAB DOOR – WIPER
09-25C CAB DOOR – UPPER PANEL
09-25D CAB DOOR 87557060 – WITH SPRING ASSIST, IF USED
09-25E CAB DOOR 87557060 – WIPER
09-25F CAB DOOR 87557060 – UPPER PANEL
09-26 WINDOWS, SIDE
09-26A WINDOW ASSY
09-27 REAR WINDOW
09-28 WINDOW, TOP
09-29 SEAT, MOUNTING – NON-SUSPENSION
09-30 SEAT, MOUNTING – SUSPENSION
09-31 SEAT – SUSPENSION
09-32 SEAT – SUSPENSION
09-33 SEAT – SUSPENSION
09-34 HEATER AND AIR CONDITIONING – HEADLINER
09-35 HEATER, DELUXE
09-36 HEATER SYSTEM
09-37 HEATER ASSY
09-38 HEATER AND AIR CONDITIONING ASSY
09-38A HEATER AND AIR CONDITIONING ASSY
09-39 AIR CONDITIONING SYSTEM
TABLE OF CONTENTS
09-39A AIR CONDITIONING
09-39B AIR CONDITIONING – CONDENSATION KIT
09-39C AIR CONDITIONING SWITCH KIT
09-40 LIFT HOOK
09-41 SPECIAL PARTS FOR ITALY – GUARD, BUCKET
09-42 SPECIAL PARTS FOR ITALY – MIRROR, REAR VIEW
09-43 DECALS
09-44 DECALS
09-45 DECALS – ENGLISH
09-46 DECALS – DANISH, DUTCH, FINNISH
09-47 DECALS – FRENCH, GERMAN, GREEK
09-48 DECALS – ITALIAN, NORWEGIAN, POLISH
09-49 DECALS – PORTGUESE, SPANISH, SWEDISH
09-50 DECALS – BRAZILIAN PORTUGUESE, CANADIAN FRENCH, LATIN AMERICAN
SPANISH

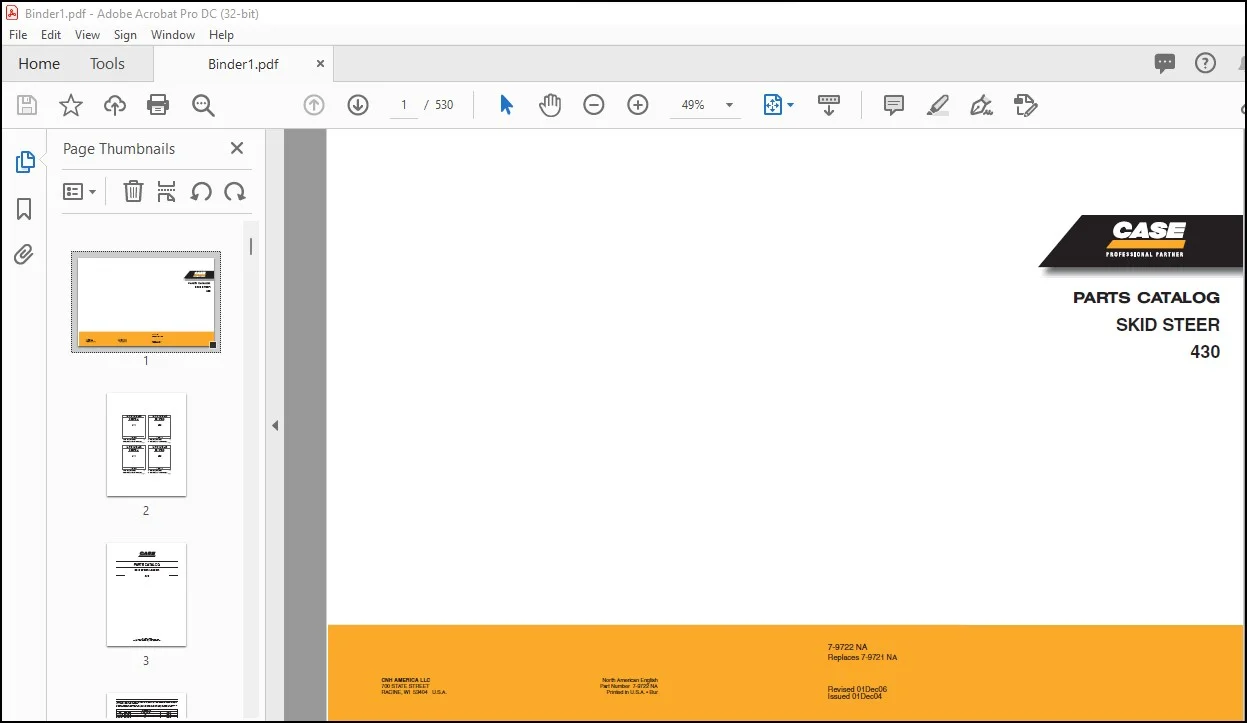

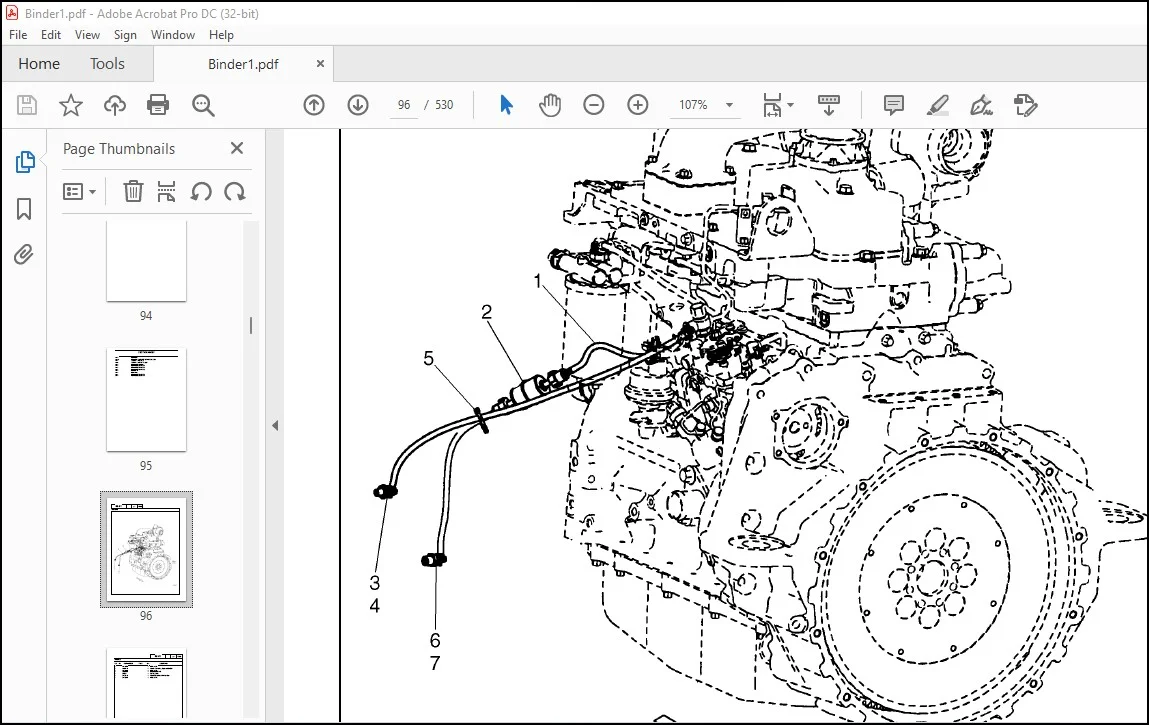

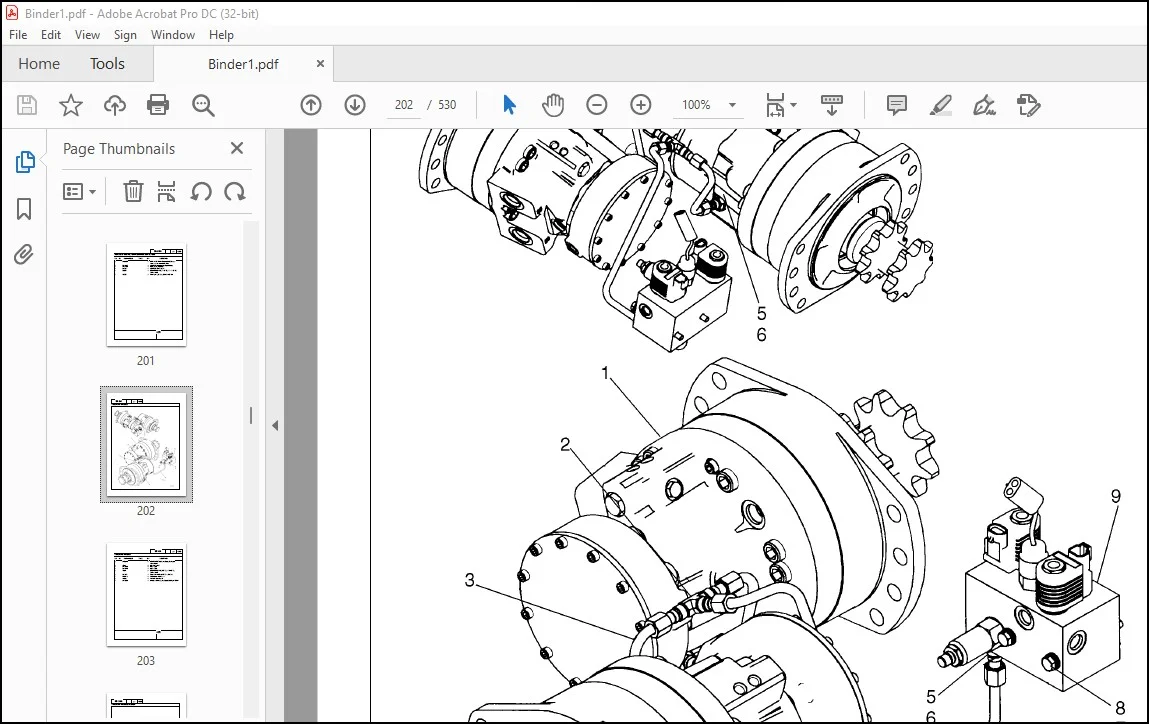

IMAGES PREVIEW OF THE MANUAL:
