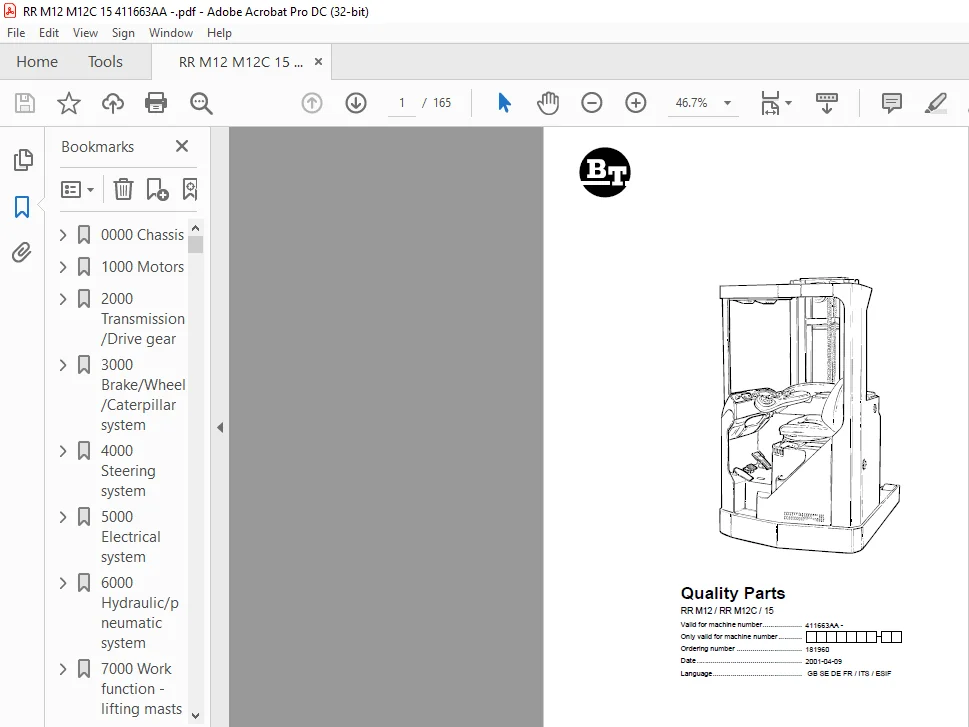

BT RR M12 RR M12C 15 Quality Parts Manual – PDF DOWNLOAD
FILE DETAILS:
BT RR M12 RR M12C 15 Quality Parts Manual – PDF DOWNLOAD
Language : English
Pages : 165
Downloadable : Yes
File Type : PDF
Size: 5.57 MB
TABLE OF CONTENTS:
BT RR M12 RR M12C 15 Quality Parts Manual – PDF DOWNLOAD
Valid for machine number – 411663AA-
Ordering number – 181960
Date – 2001-04-09
Language – GB SE DE FR/ITS/ESIF
0000 Chassis
Chassi; Chassis; Châssis
0340-086 Inspection covers
Huvar, luckor; Hauben, Abdeckungen; Capots, couvercles
0340-127 Inspection covers
Huvar, luckor; Hauben, Abdeckungen; Capots, couvercles
0350-024 Support arms, stabilizers
Stödben, stabilisatorer; Stützarme, Stabilisatoren; Bras porteurs, stabilisateurs
0390-113 Battery compartment parts
Batteriutrymmesdelar; Batterieraumteile; Pièce de compartiment batterie
0450-033 Motor fixing points
Motorupphängning/-fästen; Motoraufhängung/Halterung; Points de fixation moteur
0510-005 Cabin fixing points
Hyttinfästning; Kabinenbefestigung; Points de fixation cabine
0620-020 Seat, cushions Standard design
Förarstol, dynor; Fahrersitz, Kissen; Siège, coussins de siège/dossier
0620-021 Seat, cushions Cold stores
Förarstol, dynor; Fahrersitz, Kissen; Siège, coussins de siège/dossier
0640-034 Driver controls ( mechanical )
Förarreglage (mekaniskt); Bedienungselemente (mech.); Commandes ( mécaniques )
0640-035 Driver controls ( mechanical ) With travel direction switch
Förarreglage (mekaniskt); Bedienungselemente (mech.); Commandes ( mécaniques )
0680-060 Internal fittings
Inredningsdetaljer; Einrichtungsteile; Accessoires intérieurs
0740-003 Mirrors
Speglar; Spiegel; Miroirs
0810-029 Overhead guard/roof
Skyddsbåge/-tak; Dachbügel, Dach; Toit de protection
0810-050 Overhead guard/roof Narrow roof
Skyddsbåge/-tak; Dachbügel, Dach; Toit de protection
0810-053 Overhead guard/roof Narrow roof
Skyddsbåge/-tak; Dachbügel, Dach; Toit de protection
0820-010 Finger/foot guards
Finger-/fotskydd; Finger-/ Fussschutz; Protection de doigts/pieds anti-écrasement
0840-015 Driver protection
Förarskydd; Fahrerschutz; Protection de cariste
0840-043 Driver protection
Förarskydd; Fahrerschutz; Protection de cariste
0850-161 Signs, warnings, decals
Skyltar, varningar, dekaler; Schilder, Warnzeichen, Aufkleber; Vignettes, avertissements, autocollants
Quality Parts
© BT Industries AB
1000 Motors
Motorer; Motoren; Moteurs
1710-036 Electric pump motor
Elektrisk pumpmotor; Elektro-Pumpenmotor; Moteur de pompe électrique
1730-008 Electric steering motor
Elektrisk styrmotor; Elektro-Lenkmotor; Moteur de direction électrique
1740-003 Electric fan motor, electric fan
Elektrisk fläktmotor/ fläkt; Elektro- Lüftermotor/ Lüfter; Moteur du ventilateur/ ventilateur électrique
1740-005 Electric fan motor, electric fan
Elektrisk fläktmotor/ fläkt; Elektro- Lüftermotor/ Lüfter; Moteur du ventilateur/ ventilateur électrique
1760-013 Electric drive motor
Elektrisk åkmotor; Elektro-Fahrmotor; Moteur de traction électrique
2000 Transmission/Drive gear
Kraftöverföring/Drivväxel; Kraftübertragung/Fahrgetriebe; Transmission/
Groupe de traction
2550-016 Mechanical drive gear unit
Drivaggregat/-växel; Antriebsaggregat/-getriebe; Groupe de traction, réducteur
3000 Brake/Wheel/Caterpillar system
Broms-/Hjul/Bandsystem; Brems-/Rad-/Bandsystem; Freins/Roues/
Chenilles
3110-006 Travel brake controls
Färdbromsreglage; Betriebsbremsregelung; Commandes frein de route
3180-002 Electrically controlled travel brake Main brake
El.reglerad färdbroms; Elektrisch geregelte Betriebsbremse; Frein de route électrique
3530-013 Drive wheel
Drivhjul; Antriebsrad; Roue motrice
3550-081 Fork/support arm wheels Support arm wheel without brake
Gaffel-/stödbenshjul; Gabel-/Stützarmrollen; Roues bras-support
4000 Steering system
Styrsystem; Steuer-/Lenksystem; Système de direction
4310-015 Electric steering wheel/lever
Elektr. ratt/-spakstyrning; Elektro-lenkrad/-hebellenkung; Timon, volant, levier de direction
4350-002 Steering angle sensor
Styrvinkelgivare; Lenkwinkelgeber; Capteur danglededirection’
4380-001 Steering bearings
Styrlagring (el-styrning); Führungslagerung (elektro-Lenkung); Paliers de direction
Quality Parts
© BT Industries AB
5000 Electrical system
Elektriskt system; Elektroanlage; Système électrique
5160-030 General alarm signals (audible/visual)
Signal/larm (ljud-/ljus-); Warn-/Alarmsignale (Aukust./Opt.); Avertisseur (sonore/lumineux), dispositifs
dalarme’
5190-016 Battery cut out connector/contactor
Batterifrånskiljare, huvudkontaktor; Batterietrennung, Hauptkontaktor; Coupe-circuit de batterie, contacteur
5200-005 Instrument panel, display
Instrumentpanel, display; Instrumentpanel, Display; Tableau de bord, afficheur
5310-003 Start/stop switch
Start/stoppströmställare; Schalter Fahren/Anhalten; Interrupteur (coupe-circuit) démarrage/arrêt
5310-021 Start/stop switch Cold stores
Start/stoppströmställare; Schalter Fahren/Anhalten; Interrupteur (coupe-circuit) démarrage/arrêt
5320-004 Travel direction switch (separate)
Riktningsväljare (separat); Richtungsschalter (separat); Sélecteur de direction (séparé)
5320-009 Travel direction switch (separate) Cold stores
Riktningsväljare (separat); Richtungsschalter (separat); Sélecteur de direction (séparé)
5320-010 Travel direction switch (separate)
Riktningsväljare (separat); Richtungsschalter (separat); Sélecteur de direction (séparé)
5330-021 Speed control
Fartreglering; Geschwindigkeitsreglung; Régulation de vitesse
5390-147 Driving function harnesses/ fuse
Åkfunktionskablage/-säkring; Verkabelung, Sicherung Fahrfunktion; Câblage/ fusible fonction de
déplacement
5430-081 Drive motor cables/resistors/fuses
Drivmotorkablar/-motstånd/-säkring; Fahrmotorkabel/-widerstand/-sicherung; Câbles/résitances/fusible
moteur de traction
5460-027 Transistor panel Driving
Transistorpanel ; Transistorpanel; Panneau transistor
5460-043 Transistor panel Pump motor
Transistorpanel ; Transistorpanel; Panneau transistor
5510-011 Work function micro switches, potentiometers 4 – 5 – Functions
Arbetsfunktionsbrytare/-potentiometer; Schalter/Potentiometer Arbeitsfunktion; Rupteurs (switchs)/
potentiomètres
5510-020 Work function micro switches, potentiometers
Arbetsfunktionsbrytare/-potentiometer; Schalter/Potentiometer Arbeitsfunktion; Rupteurs (switchs)/
potentiomètres
5590-016 Work function harnesses/ fuse
Arbetsfunktionskablage/ -säkring; Steurstromverkabelung/ -Sicherung; Câblage/ fusible fonction de
travail
5680-057 Battery/motor cables, fuse
Batteri-/motorkablar, säkring; Batterie-/Motor kabel, Sicherung; Câbles de batterie/moteur, fusible
5710-042 Drive/multi-function PCBs
Elektronikkort åkning/kombination; Elektronikkarten Fahren/kombination; Cartes électroniques
déplacement/combinaison
Quality Parts
© BT Industries AB
5790-012 Safely electronics harnesses, fuse
Skyddselektronikkablage/-säkring; Verkabelung, Sicherung Schutzelektronik; Faisceaux/câbles de
commande, fusible, électronique de protection
5820-023 Lift/lowering/reach movment probes/sensors Speed regulation, mast
Lyft-/sänk-/skjutrörelse-givare/-sensor; Hub-/Senk-/Schubgeber/-sensor; Capteurs de levage/
descente/rétraction
5820-033 Lift/lowering/reach movment probes/sensors Reach lifting mast
Lyft-/sänk-/skjutrörelse-givare/-sensor; Hub-/Senk-/Schubgeber/-sensor; Capteurs de levage/
descente/rétraction
5830-024 Safety probes/ sensors
Säkerhets-givare/-sensorer; Sicherheitsgeber/-sensor; Capteurs de sécurité
5830-026 Safety probes/ sensors
Säkerhets-givare/-sensorer; Sicherheitsgeber/-sensor; Capteurs de sécurité
5830-027 Safety probes/ sensors Left foot switch
Säkerhets-givare/-sensorer; Sicherheitsgeber/-sensor; Capteurs de sécurité
5830-028 Safety probes/ sensors Seat
Säkerhets-givare/-sensorer; Sicherheitsgeber/-sensor; Capteurs de sécurité
6000 Hydraulic/pneumatic system
Hydraulik/pneumatik; Hydraulikanlage/Pneumatik; Système
hydraulique/pneumatique
6100-082 Hydraulic unit
Hydraulaggregat; Hydraulikaggregat; Unité hydraulique
6110-018 Hydraulic tank
Hydraultank; Hydrauliktank; Réservoir hydraulique
6120-131 Hydraulic tank lines Cold stores
Tankhydraulledningar; Hydrauliktankleitungen; Tuyaux réservoir hydraulique
6120-157 Hydraulic tank lines
Tankhydraulledningar; Hydrauliktankleitungen; Tuyaux réservoir hydraulique
6130-017 Filters and housing
Filter, filterhus; Filter, Gehäuse; Filtres, logement de filtre
6140-022 Hydraulic pump
Hydraulpump; Hydraulikpumpe; Pompe hydraulique
6210-016 Main valve unit lift/reach/tilt
Huvudventil lyft/utskjut./tilt; Hauptventil Hub/Schub/Neigung; Soupape principale levage/rétraction/
inclinaison
6210-017 Main valve unit lift/reach/tilt
Huvudventil lyft/utskjut./tilt; Hauptventil Hub/Schub/Neigung; Soupape principale levage/rétraction/
inclinaison
6230-031 Hydraulic lines chassis
Chassimonterade hydraulledningar; Hydraulikleitungen Chassis; Circuits hydrauliques châssis
6320-046 Mast hydraulic lines Duplex Tele
Stativhydraulledningar; Hydraulikleitungen Hubeinrichtung; Circuits hydrauliques mât
6320-047 Mast hydraulic lines Duplex Hi – Lo
Stativhydraulledningar; Hydraulikleitungen Hubeinrichtung; Circuits hydrauliques mât
Quality Parts
© BT Industries AB
6320-048 Mast hydraulic lines Triplex Hi – Lo
Stativhydraulledningar; Hydraulikleitungen Hubeinrichtung; Circuits hydrauliques mât
6320-079 Mast hydraulic lines Sideshift
Stativhydraulledningar; Hydraulikleitungen Hubeinrichtung; Circuits hydrauliques mât
6370-011 Mast hose reel/ swivel joint
Stativslangvinda/ vippstycke; Schlauchtrommel, Schwenkkupplung Hubeinrichtung; Enrouleur/ joint
tournant mât
6610-039 Main lift cylinders Duplex Tele
Huvudlyftcylindrar; Haupthubzylinder; Vérin de levage, principal
6610-040 Main lift cylinders Duplex Hi – Lo
Huvudlyftcylindrar; Haupthubzylinder; Vérin de levage, principal
6610-041 Main lift cylinders Triplex Hi – Lo
Huvudlyftcylindrar; Haupthubzylinder; Vérin de levage, principal
6620-022 Free lift cylinder Duplex Hi – Lo
Frilyftscylinder; Freihubzylinder; Vérin de levée libre
6620-023 Free lift cylinder Triplex Hi – Lo
Frilyftscylinder; Freihubzylinder; Vérin de levée libre
6650-002 Reach/telescopic cylinders
Utskjut-/teleskopcylinder; Vorschub-/Teleskopzylinder; Vérin de rétraction/téléscopique
6660-005 Tilt cylinders
Tiltcylinder; Neigezylinder; Vérin d´inclinaison
7000 Work function – lifting masts
Arbetsfunktion – lyftstativ; Arbeitsfunktion – Hubgerüste; Fonction de travail
– mâts de levage
7100-025 Main mast
Huvudstativ/-mast; Haupthubgerüst/-mast; Mât principal
7120-117 Main lift chain system Duplex Tele
Huvudlyftkedjesystem; Haupthubkettensystem; Systéme de chaîne de levage mât pricipal
7120-118 Main lift chain system Duplex Hi – Lo
Huvudlyftkedjesystem; Haupthubkettensystem; Systéme de chaîne de levage mât pricipal
7120-119 Main lift chain system Triplex Hi – Lo
Huvudlyftkedjesystem; Haupthubkettensystem; Systéme de chaîne de levage mât pricipal
7130-049 Main mast fork carriage Triplex Hi – Lo
Huvudstativokvagn; Gabel-/Aggregatträger Haupthubergüst; Tablier porte-fourches mât principal
7130-050 Main mast fork carriage Duplex Hi – Lo
Huvudstativokvagn; Gabel-/Aggregatträger Haupthubergüst; Tablier porte-fourches mât principal
7130-051 Main mast fork carriage Duplex Tele
Huvudstativokvagn; Gabel-/Aggregatträger Haupthubergüst; Tablier porte-fourches mât principal
7150-016 Main mast guidance/ dampers
Huvudstativ-styrning/dämpning; Führungen/ Dämpfer Haupthubergüst; Guidage/amortissement mât
principal
7190-023 Main mast suspension
Huvudstativinfästning; Befestigung Haupthubgerüst; Suspension mât principal
7410-001 Fork, carpet boom, lift hook
Lyftgaffel/-pik/-krok; Hubgabel/-dorn/-haken; Fourche, éperon, crochet de levage
Quality Parts
© BT Industries AB
9000 Options/attachments
Tillbehör/extrautrustning; Zubehör /Zusatzausrüstung; Equipement supplémentaire/
Options
9170-011 Separate sideshift/forkspread
Separat sideshift/gaffelspridning; Seitenschieber, Zinkenverstellung separat; Tabl. déplacement
latéral/écartement de fourches
9180-001 Fork extensions
Förlängningsgaffel; Aufsteckgabel; Rallonges de fourches
9360-004 Extra lighting
Extra belysning; Zusatzbeleuchtung; Eclairage supplémentaire
9360-008 Extra lighting With overhead gard plastic
Extra belysning; Zusatzbeleuchtung; Eclairage supplémentaire
9370-009 Extra warning lights/alarm
Extra varningsljus/-larm; Extra Warn-/Alarmleuchte; Avertisseurs/dispositifs dalarmesupplémentaires’
9380-001 Charger attachment Acid circulation
Laddartillsats; Zusatzladegerät; Chargeur suplémentaire
9500-007 Other extra equipment Sideshift
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire
9500-071 Other extra equipment Writing table
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire
9500-124 Other extra equipment
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire
9500-269 Other extra equipment Fork distance
Extra utrustning övrigt; Zusatzausrüstung Sonstiges; Autre équipement supplémentaire
9999-007 Information
Information; Information; Information

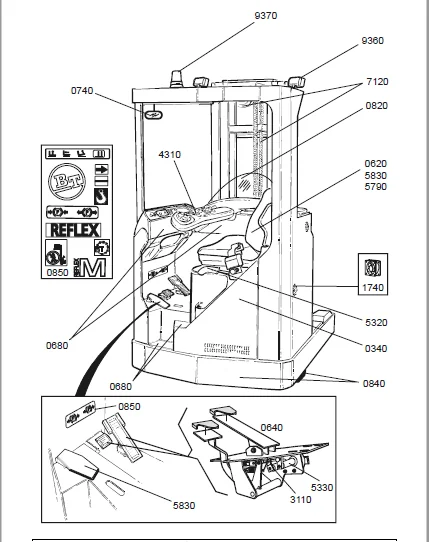

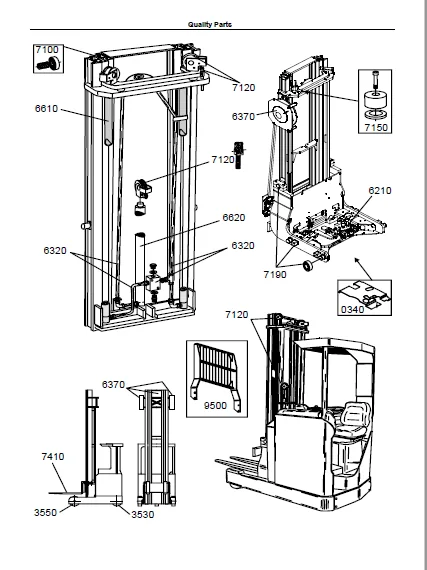

IMAGES PREVIEW OF THE MANUAL:
VIDEO PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is the same manual used by the DEALERSHIPS to SERVICE your vehicle.
- The manual can be all yours – Once payment is complete, you will be taken to the download page from where you can download the manual. All in 2-5 minutes time!!
- Need any other service / repair / parts manual, please feel free to contact us at [email protected] . We may surprise you with a nice offer
S.V
