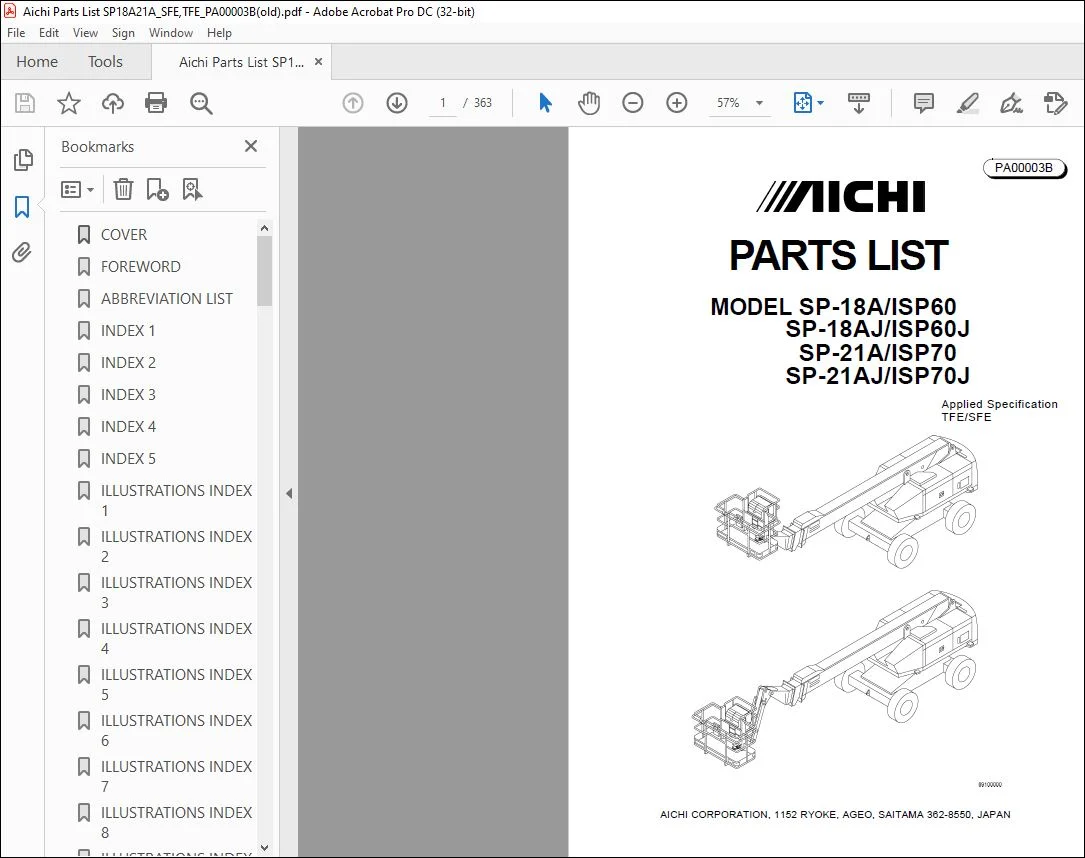

Aichi SP-18A ISP60 SP-18AJ ISP60J SP-21A ISP70 SP-21AJ ISP70J PARTS LIST MANUAL PA00003B – PDF DOWNLOAD
IMAGES PREVIEW OF THE MANUAL:
DESCRIPTION:
Aichi SP-18A ISP60 SP-18AJ ISP60J SP-21A ISP70 SP-21AJ ISP70J PARTS LIST MANUAL PA00003B – PDF DOWNLOAD
FOREWORD:
This parts list is compiled in the following manner.
The drawing Nos. and the group Nos. are not always consecutive numbers.
When ordering parts, the machine model and serial No. for which the parts are used must be stated in an order
sheet in addition to the parts Nos. and quantity you required.

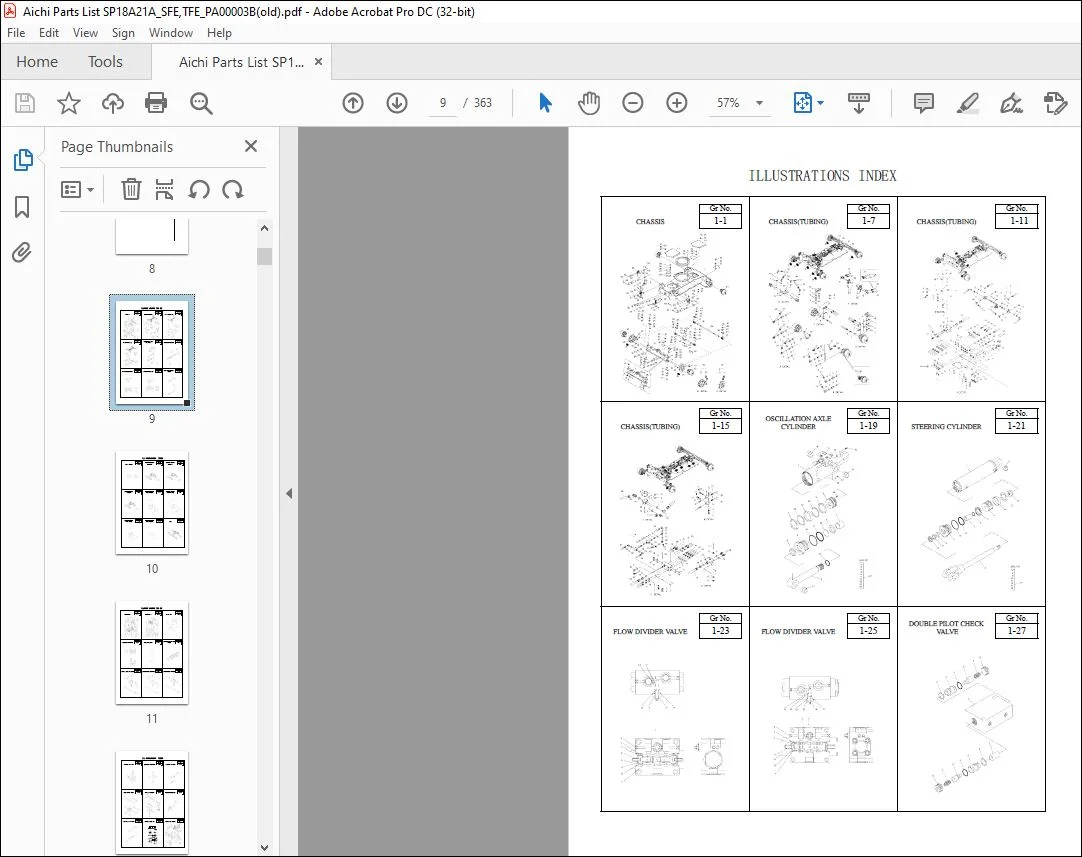

TABLE OF CONTENTS:
Aichi SP-18A ISP60 SP-18AJ ISP60J SP-21A ISP70 SP-21AJ ISP70J PARTS LIST MANUAL PA00003B – PDF DOWNLOAD

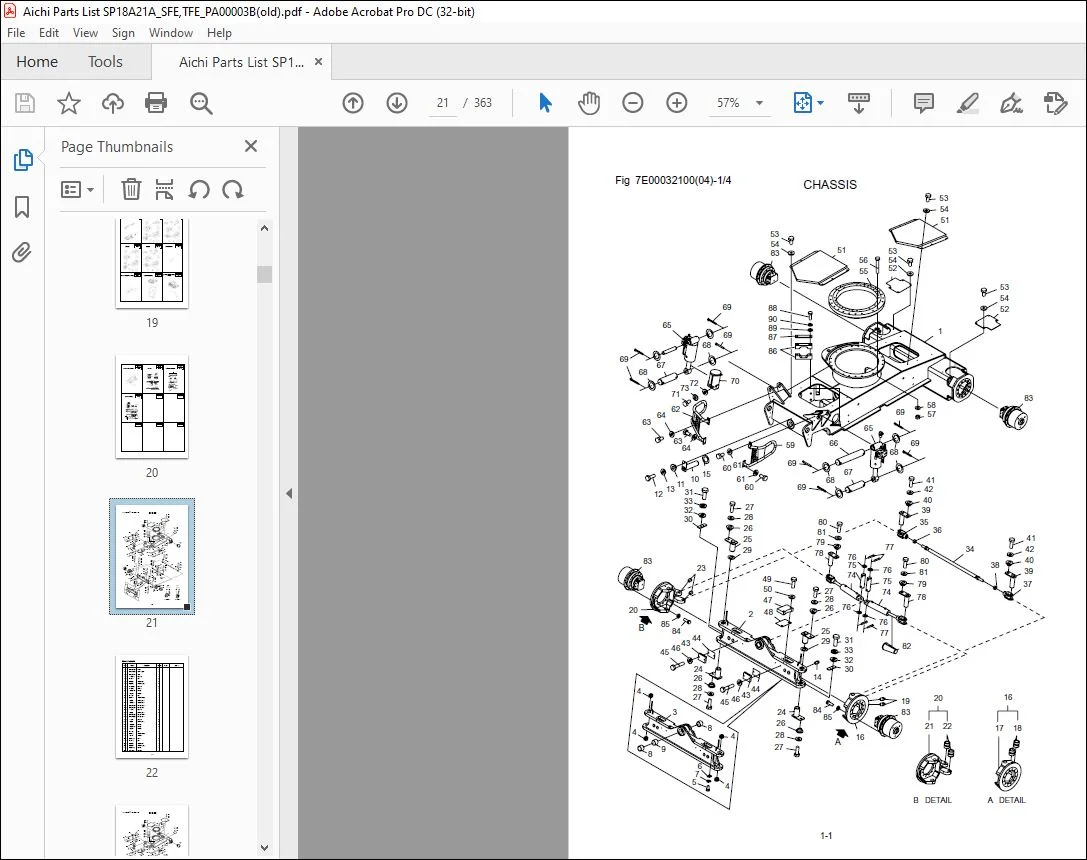

1-1 7E00032100(04)-1/4 CHASSIS
1-7 7E00032100(04)-2/4 CHASSIS(TUBING)
1-11 7E00032100(04)-3/4 CHASSIS(TUBING)
1-15 7E00032100(04)-4/4 CHASSIS(TUBING)
1-19 3030008600B OSCILLATION AXLE CYLINDER
1-21 3030008500 STEERING CYLINDER
1-23 3020010500 FLOW DIVIDER VALVE
1-25 3020010400 FLOW DIVIDER VALVE
1-27 30202898B DOUBLE PILOT CHECK VALVE
1-29 3020016900 SHUTTLE VALVE
2-1 7E90007000 COUNTER WEIGHT(CHASSIS)
2-3 7E90005100 COUNTER WEIGHT(CHASSIS)
2-5 7E90006000 COUNTER WEIGHT(CHASSIS)
3-1 7F90002400 COUNTER WEIGHT(TURN TABLE)
3-3 7F90001600 COUNTER WEIGHT(TURN TABLE)
3-5 7F90002500 COUNTER WEIGHT(TURN TABLE)
3-7 7F90000900 COUNTER WEIGHT(TURN TABLE)
4-1 7J70000700(01) TIRE
5-1 7F00005300(06)-1/2 TURN TABLE
5-11 7F00005300(06)-2/2 TURN TABLE
5-19 3290010500A RELAY BOX
5-21 3020014900A SOLENOID VALVE UNIT
5-23 3020009000 SOLENOID VALVE
Applied Specification
SP21A SP18A
Group No. Fig No. Description TFE SFE AD AF AG SB7 TFE SFE AD AE
5-25 3020010300B PROPORTIONAL CONTROL VALVE
5-27 G305020389 VALVE BLOCK(EXTENSION)
5-31 G305020296 VALVE BLOCK(ELEVATION)
5-35 G305020390 VALVE BLOCK(ROTATION)
5-37 G305020381 PL COVER ASSEMBLY
5-39 G305020320 END COVER ASSEMBLY
5-41 3020000067 PILOT CHECK VALVE
5-43 3020000009A COMBINATION VALVE
5-45 3700000020 POTATION GERBOX
5-49 3020004100 CHECK VALVE BLOCK
5-51 3020007100 FLOW PRIORITY VALVE
5-53 5F00086300A ANGLE SENSOR(RH)
6-1 7S70000700(03)-1/2 TURN TABLE TUBING
6-9 7S70000700(03)-2/2 TURN TABLE TUBING
7-1 7R10000700(01) SWIVEL JOINT
7-3 3070000038 SWIVEL JOINT
8-1 7G10003200(01) COVER(TURNTABLE)
9-1 7G10002200 COVER(ROTATION BEARING)
10-1 7Y00000400(02) JOINT PARTS
10-3 7Y00000300(02) JOINT PARTS
10-5 3030005800B ELEVATION CYLINDER
10-7 3020010900 HOLDING VALVE
10-9 3030006200 LEVELING CYLINDER(LOWER)
Applied Specification
SP21A SP18A
Group No. Fig No. Description TFE SFE AD AF AG SB7 TFE SFE AD AE
10-11 3030005300A LEVELING CYLINDER(LOWER)
11-1 7K00006808(02)-1/2 BOOM
11-13 7K00006808(02)-2/2 BOOM TUBING
11-17 7K00006807(02)-1/2 BOOM
11-29 7K00006807(02)-2/2 BOOM TUBING
11-33 7K00007004(02)-1/2 BOOM
11-45 7K00007004(02)-2/2 BOOM TUBING
11-49 7K00007003(02)-1/2 BOOM
11-61 7K00007003(02)-2/2 BOOM TUBING
11-65 5K00293900B BOOM LENGTH SENSOR
11-67 3030014100 EXTENSION CYLINDER
11-69 3030014300 EXTENSION CYLINDER
11-71 3030014200 EXTENSION CYLINDER
11-73 3030002300 LEVELING CYLINDER(UPPER)
11-75 30202924B PILOT CHECK VALVE
11-77 3030005200 LEVELING CYLINDER(UPPER)
11-79 30205847A HOLDING VALVE
12-1 7K00007201(01) FLY JIB
12-5 3030001600 FLY JIB CYLNDER
12-7 3020002100 RELIEF VALVE(FLY JIB CYL.)
12-9 3020002000 HOLDING VALVE(FLY JIB CYL.)
13-1 7L10016600(03) BASKET BASE
13-7 7L10016500(04) BASKET BASE
Applied Specification
SP21A SP18A
Group No. Fig No. Description TFE SFE AD AF AG SB7 TFE SFE AD AE
13-13 4070000285D ROTARY ACTUATOR ASSEMBLY
13-15 4070000284D ROTARY ACTUATOR ASSEMBLY
13-17 3020015200D VALVE UNIT
13-19 3020015300D VALVE UNIT
14-1 7L10016202 BASKET
14-3 7L10016203 BASKET
15-1 7N50007100 CONTROL UPPER
15-3 7N50007102 CONTROL UPPER
15-5 7N50007103 CONTROL UPPER
15-7 3290013402L CONTROL BOX(UPPER)
15-10 3290013404D CONTROL BOX(UPPER)
15-15 3290013405E CONTROL BOX(UPPER)
16-1 7N50004503 CONTROL LOWER
16-3 7N50004501 CONTROL LOWER
16-5 7N50004505 CONTROL LOWER
16-7 3290013503B CONTROL BOX(LOWER)
16-11 3290013502C CONTROL BOX(LOWER)
16-15 3290013505C CONTROL BOX(LOWER)
17-1 7T00005400(04) CPU BOX
17-3 7T00005500(04) CPU BOX
17-5 7T00005700(04) CPU BOX
17-7 7T00005600(04) CPU BOX
18-1 7Y60018300(05) DECALS
Applied Specification
SP21A SP18A
Group No. Fig No. Description TFE SFE AD AF AG SB7 TFE SFE AD AE
18-7 7Y60048304(01) DECALS
18-13 7Y60018303(02) DECALS
18-19 7Y60018302(01) DECALS
19-1 7Y70013800 ATTACH PARTS
20-1 7T00004900(01) BOOM WIRE ROPE SENSOR
21-1 7R20000800(01) PRESSURE GAUGE
22-1 7N30000100 PLATFORM LEVEL ADJUST VALVE
23-1 7C10026800 BATTERY DISCONNECT
24-1 7C00021500(01) SENSOR
24-3 5F00086200A ANGLE SENSOR(LH)
24-5 5K00281600C LENGTH SENSOR
SP18A
Applied Specification
SP21A
