Aichi SR-210ISR700 PARTS LIST MANUAL STA00034 – PDF DOWNLOAD

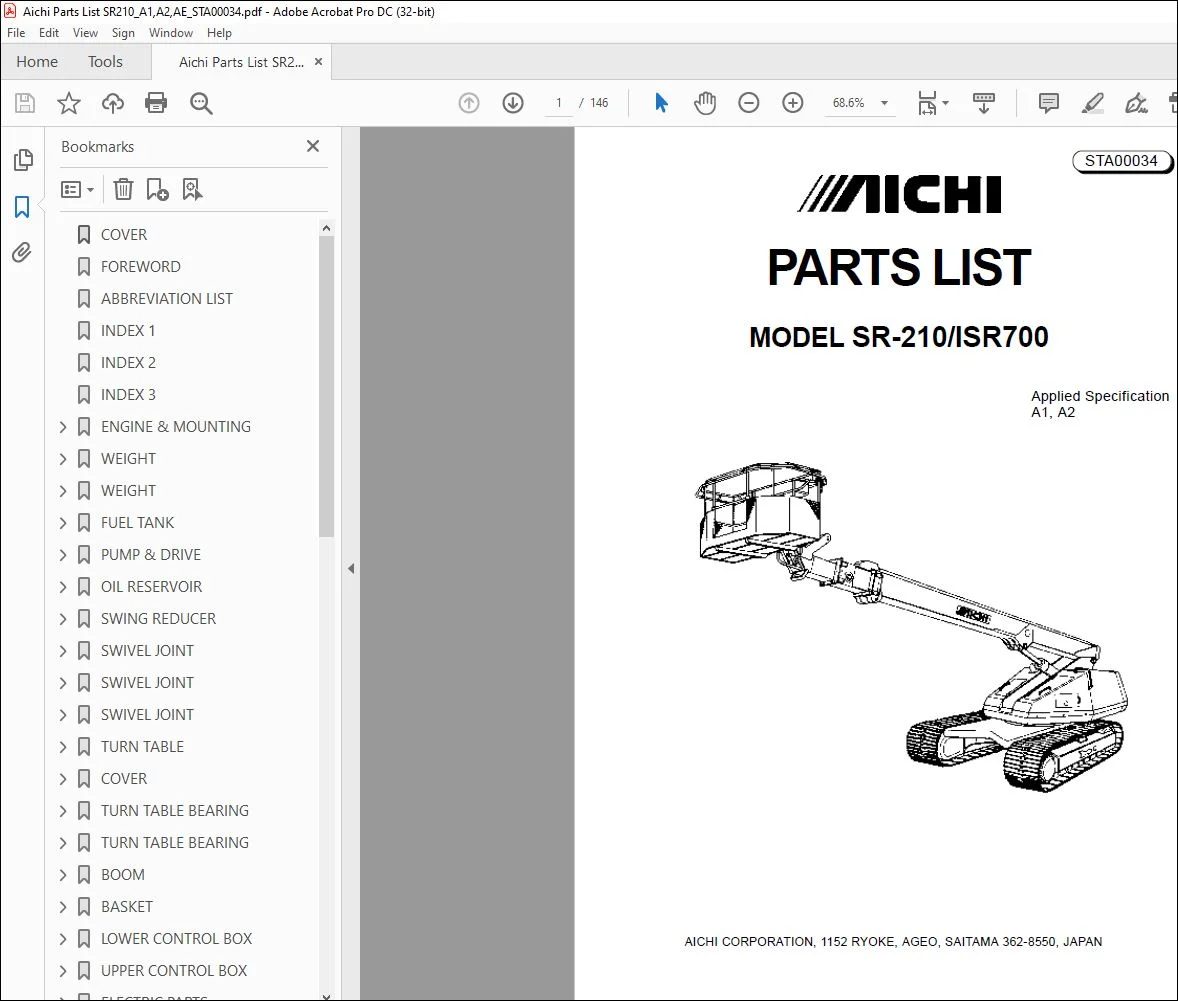

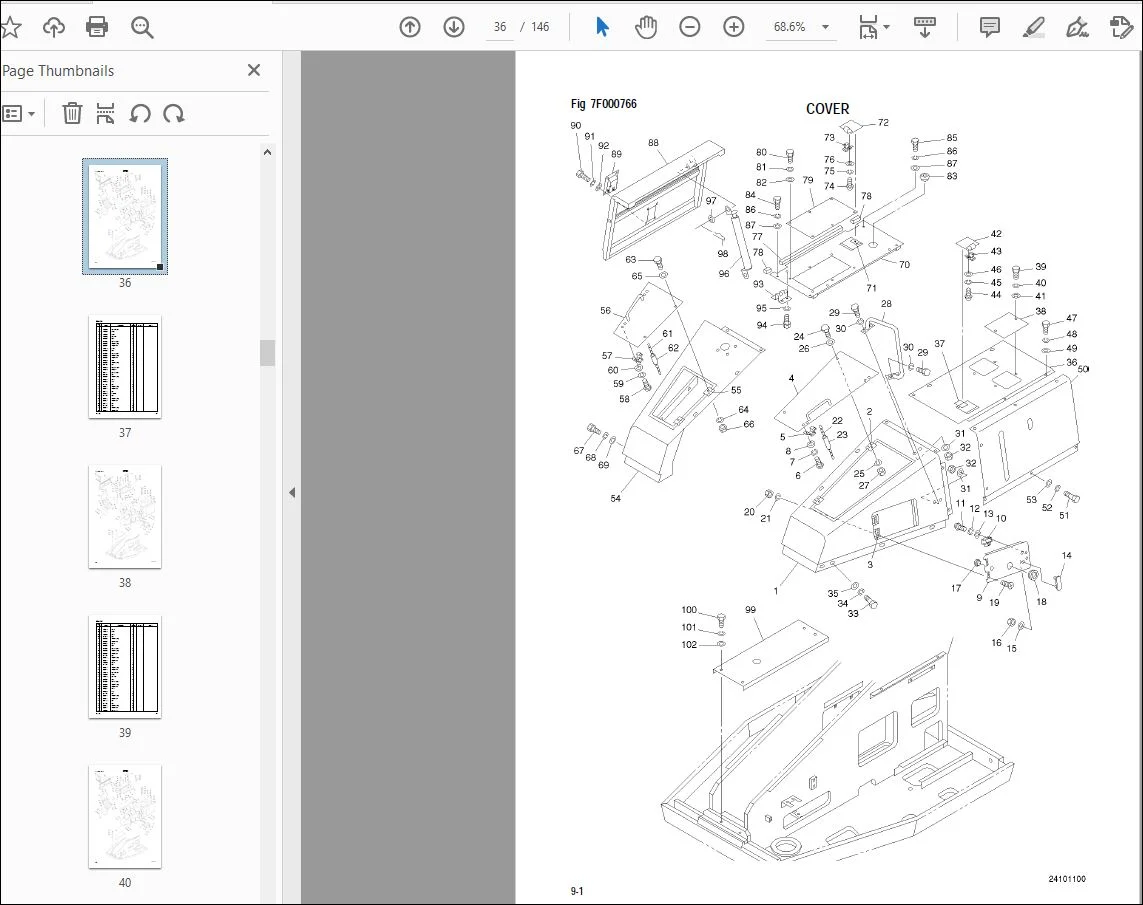

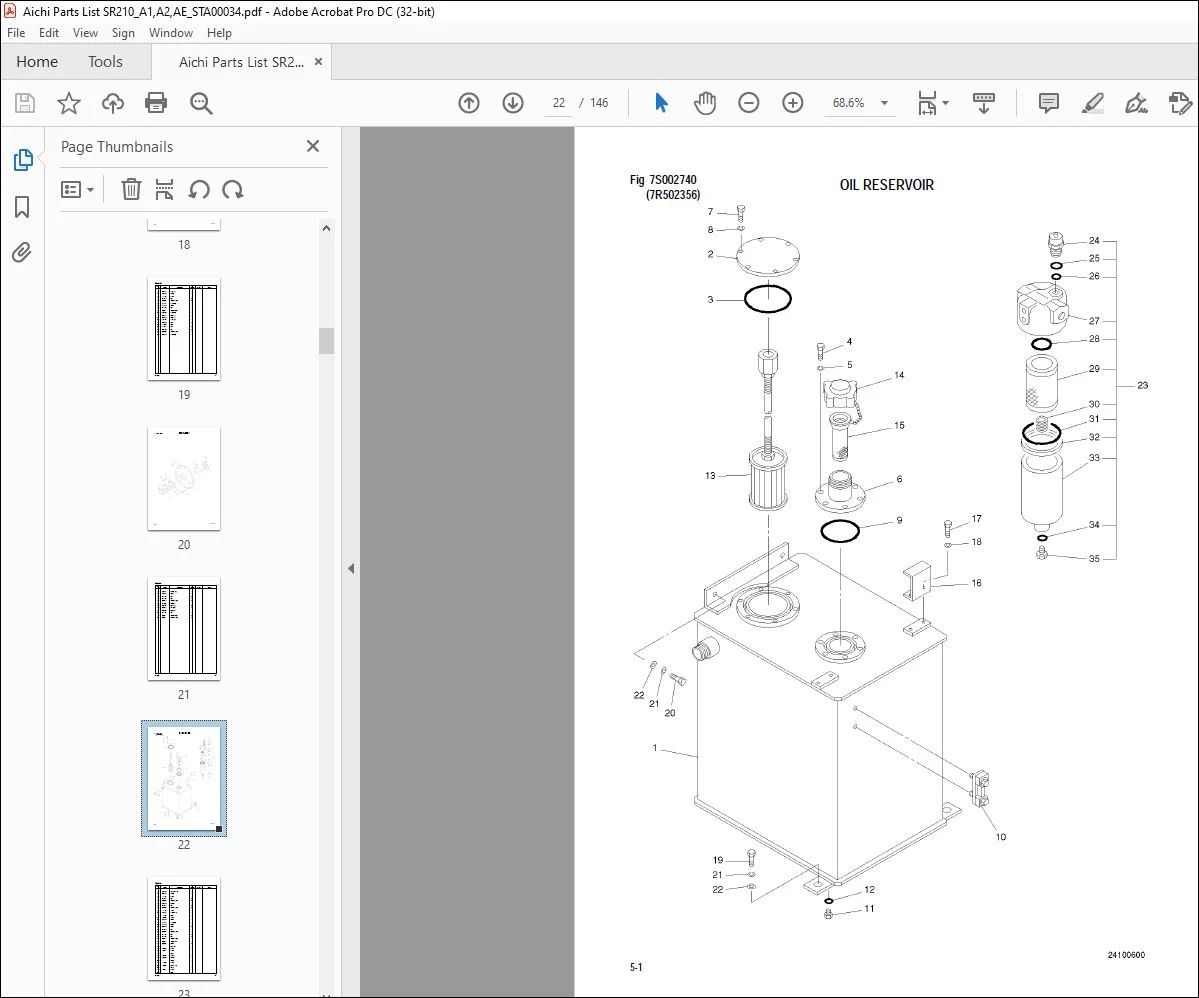

IMAGES PREVIEW OF THE MANUAL:
DESCRIPTION:
Aichi SR-210ISR700 PARTS LIST MANUAL STA00034 – PDF DOWNLOAD
FOREWORD:
This parts list is compiled in the following manner.
The drawing Nos. and the group Nos. are not always consecutive numbers.
When ordering parts, the machine model and serial No. for which the parts are used must be stated in an
order sheet in addition to the parts Nos. and quantity you required.
TABLE OF CONTENTS:
Aichi SR-210ISR700 PARTS LIST MANUAL STA00034 – PDF DOWNLOAD
1-1 7A200355 ENGINE & MOUNTING
7A500350 ENGINE CONTROL
2-1 7E903673 WEIGHT A1:PC100-5
2-3 7E905450 WEIGHT A2:PC100-6
3-1 7B200174 FUEL TANK
4-1 7R002808 PUMP & DRIVE
5-1 7S002740 OIL RESERVOIR
7R502356 FILTER
6-1 7M001291 SWING REDUCER
7-1 7R103084 SWIVEL JOINT A1:PC100-5
7-3 7R103740 SWIVEL JOINT A2:PC100-6
7-5 40701897 SWIVEL JOINT
8-1 7F000887 TURN TABLE
9-1 7F000766 COVER
10-1 7M101030 TURN TABLE BEARING A1:PC100-5
10-3 7M101651 TURN TABLE BEARING A2:PC100-6
11-1 7K001122 BOOM
12-1 7L101447 BASKET
7L101171 BASKET SLIDER
13-1 7N504122 LOWER CONTROL BOX
14-1 7N504121 UPPER CONTROL BOX
15-1 7C004488 ELECTRIC PARTS
7W200307 ANGLE LIMITTER
7W600766 EMERGENCY PUMP
Group No. Fig No. Description Remarks
7T000710 FOOT SWITCH
15-5 7W201199 TRAVEL LIMIT
16-1 7W200910 ANGLE LIMIT
17-1 7R203726 VALVE
17-3 30205213 CONTROL VALVE
17-5 MU020063 PL COVER ASSEMBLY
17-7 MU020062 BODY ASSEMBLY
17-9 30205214A CONTROL VALVE
17-11 MU020068 PT COVER ASSEMBLY
17-13 MU020064 BODY ASSEMBLY
17-15 MU020065 BODY ASSEMBLY
17-17 MU020066 BODY ASSEMBLY
17-19 MU020067 BODY ASSEMBLY
17-21 30202952A COMBINATION VALVE
17-23 30203142 PRIORITY VALVE
17-25 30206303A SOLENOID VALVE
17-27 30202909A DOUBLE PILOT CHECK VALVE
18-1 7R403090 CYLINDER
18-3 30305802A ELEVATION CYLINDER
18-5 30203247B HOLDING VALVE
18-7 30305802A ELEVATION CYLINDER
18-9 3020000001 HOLDING VALVE
18-11 30303581B EXTENSION CYLINDER
18-13 30203231A HOLDING VALVE
Group No. Fig No. Description Remarks
18-15 30306241 BALANCE CYLINDER (LOWER)
18-17 30306242 BALANCE CYLINDER (UPPER)
18-19 MZ022208 PILOT CHECK VALVE
19-1 7S602735 FRAME TUBING
20-1 7S704280-1/4 TURN TABLE TUBING
20-5 7S704280-2/4 TURN TABLE TUBING
20-9 7S704280-3/4 TURN TABLE TUBING
20-11 7S704280-4/4 TURN TABLE TUBING
21-1 7S802927 BOOM TUBING
22-1 7S902353 BASKET TUBING
23-1 7Y605554 DECALS
