БЕЛАРУС 923.5 КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ 923.5-0000010 КДС – СКАЧАТЬ PDF
ДЕТАЛИ ФАЙЛА:
БЕЛАРУС 923.5 КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ 923.5-0000010 КДС – СКАЧАТЬ PDF
Язык : Русский
Страниц : 295
Загружаемый: Да
Тип файла: PDF
ОГЛАВЛЕНИЕ:
БЕЛАРУС 923.5 КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ 923.5-0000010 КДС – СКАЧАТЬ PDF
1001 [ 10.1 | Установка двигателя | 12
Система питания
101 11.1 [Бак 18
1108 11.2 | Управление подачей топлива 16
1109 11.3 | Установка воздухоочистителя 18
1117 11.4 | Установка топливного фильтра 20
12 Система выпуска газа
1207 12.1 | Установка бака системы 5СВ 22
1204 12.2 | Система подачи 24
1205 12.3 | Установка глушителя 26
1209 12.4 | Система подогрева бака 28
13 Система охлаждения
1301 13.1 | Блок охлаждения 30
1309 13.2 | Ограждение вентилятора 32
1317 13.3 | Установка охладителя 34
16 Сцепление
1601 16.1 | Установка сцепления 240-1005009-06 36
1601 16.2 | Корпус сцепления 38
1601 16.3 | Корпус сцепления. Отводка 42
1601 16.4 | Корпус сцепления 44
(привод ВОМ, привод насоса гидросистемы навески)
1601 16.5 | Корпус сцепления. Привод ВОМ. (пд =1800 об/мин) 46
1602 16.6 | Управление сцеплением 48
1602 16.7 | Цилиндр главный 50
1602 16.8 | Бачок 51
1602 16.9 | Цилиндр рабочий 52
17 Коробка передач
Варианты комплектации по КП трактора БЕЛАРУС-923.5 54
1721 17.1 | Синхронизированный понижающий редуктор/ синхронизи- 56
рованный ускоритель
1723 17.2 |Управление синхронизированным редуктором/ускорителем | 58
1723 17.3 |Управление синхронизированным редуктором/ускорителем | 60
(электрогидравлическое)
1721 17.4 | Синхронизированный реверс-редуктор 62
1723 17.5 |Управление синхронизированным реверс-редуктором 64
1701 17.6 |Корпус КП. Привод ПВМ 66
1701 17.7 | Вал первичный и Вал вторичный синхро-КП 68
1701 17.8 |Вал | передачи и заднего хода 72
1701 17.9 |Вал промежуточный. Вал внутренний 74
1702 17.10 | Механизм управления синхронизированной КП. Корпус вилок 76
1702 17.11 | Механизм 2-х рычажного управления КП 78
18 Привод ПВМ
1802 18.1 | Раздаточная коробка 82
1802 18.2 | Управление раздаточной коробкой 84
22 Привод карданный
2203, 2209 22.1 | Карданный вал. Промежуточная опора карданного вала. 86
2210 22.2 | Ограждение карданного привода 88
23 Передний ведущий мост
2300 23.1 Передний ведущий мост 822-2300020 90
2302 23.2 | Шестерня 92
2303 23.3 | Дифференциал 94
2308 23.4 | Редуктор конечной передачи переднего ведущего моста 96
Задний мост
2401, 2407 24.1 Задний мост. Корпус заднего моста 100
24032407 24.2 Дифференциал. Главная передача. Стакан подшипников. 102
Крышка стакана
2401 24.3 | Переключение ВОМ (независимый/синхронный) 104
2401 24.4 | Установка горловины заливной 106
2409 24.5 | Механизм блокировки дифференциала 108
2409 24.6 | Муфта блокировки дифференциала «мокрая» 110
27 Тягово-сцепное устройство
2707 27.1 | Тягово-сцепное устройство 112
2707 27.2 | Тягово-сцепное устройство (варианты комплектации) 114
28 Рама
28071 [ 28.1 | Полурама [ 116
30 Тяга рулевая
3003 [ 30.1 | Тяга рулевая [ 118
З! Колеса и ступицы
3101 В1.1, 31.2| Колеса передние ведущие 120
3104, 3107 31.3 Колеса задние ведущие. Ступицы задних колес 122
3104 31.4 Ступица колеса 124
34 Управление рулевое
3401 34.1 Колонка рулевая 126
3401 34.2 | Кардан 128
3407 3 Рулевое управление 130
3405 34.5 | Гидроцилиндр Ц63 (63х30-200) 134
3407 34.6 | Бак 136
35 Тормоза
3502 35.1 | Тормоза 138
3503 35.2 | Управление тормозами 140
3504, 3507 35.3 Тормоз стояночно-запасной, управление стояночно- 144
запасным тормозом
3502 35.4 | Тормоза рабочие «мокрого» типа 146
3507 35.5 | Управление СЗТ для тормозов рабочих «мокрого» типа 148
Пневмопривод
3506 35.6 | Пневмопривод 152
3513 35.7 | Регулятор давления 154
3513 35.8 | Баллон 156
3514 35.9 | Кран тормозной 158
3521 35.10 | Головка соединительная 159
37
Электрооборудование
3700 37.1 | Электрооборудование двигателя 160
3700 37.2 | Электрооборудование трансмиссии 162
3700 37.3 | Электрооборудование кабины 164
З/ Электрооборудование
3711 37.4 | Установка фар дорожных 166
3711 37.5 | Установка фар рабочих 168
3712 37.6 | Установка фонарей передних 170
3716 37.7 | Установка фонарей задних 172
3703 37.8 | Установка батарей аккумуляторных 174
3730 37.9 | Электрооборудование отопителя 176
3722 37.10 | Блок коммутации 178
3805 38.5 Установка щитка приборов 184
39 Инструмент и принадлежности
3901 39.1 | Инструмент оператора 188
3912 39.2 | Аптечка 189
3919 39.3 | Ящик инструментальный 190
42 Отбор мощности
4235 42.1 Балласт 192
4202 42.2 | Вал отбора мощности задний 194
4803 42 3 вокавление задним ВОМ, гидропривод управление АБД и 198
4803 42.4 | Гидропривод управления БД, ВОМ и редуктором 200
48 4801 48.1 | Плита гидропривода 202
4801 48.2 | Плита гидропривода 203
46 Гидросистема
4604 46.1 Привод насоса 204
4605 46.2 | Механизм задней навески (с гидроподъемником) 206
4605 46.3 | Стяжка телескопическая 212
4607 46.4 | Гидросистема 214
4607 46.5 | Гидросистема (продолжение) 215
МО36.50Б 46.6 | Муфта быстросоединяемая 218
4608 46.7 | Бак масляный 220
4625 46.8 | Цилиндр гидроподъемника 222
4634 46.9 | Распределитель гидроподъемника 224
4635 46.10 | Управление гидроподъемником 226
4635 46.11 | Гидроподъемник 230
РПО 46.12 | Гидрораспределитель РП7О 232
52 Стеклоочистители
5205 52.1 | Установка стеклоочистителя заднего 234
5205 52.2 | Установка стеклоочистителя переднего 236
5208 52.3 | Установка стеклоомывателя 238
67 Кабина
6700 67.1 | Кабина трактора 240
6700 67.2 | Крыша 244
6700 67.3 | Дверь кабины 246
6703, 6708 67.4 | Кабина. Стекла кабины 248
6702 67.5 | Установка пульта 252
68 Сиденье
6800 68.1 | Сиденье оператора 254
6800 68.2 | Сиденье оператора «Сгаттег» 258
81 Отопление и вентиляция
8101 81.1 | Установка отопителя-охладителя 260
8101 81.2 | Установка отопителя-охладителя (продолжение) 262
8101 81.3 | Трасса шлангов отопителя 822-8101020 264
8101 81.4 | Трасса шлангов отопителя 822-8101020-01 264
8100 81.5 | Кондиционер 923.5-8100010 266
8100 81.6 | Установка конденсатора 1025-8112010 268
8100 81.7 | Компрессор кондиционера 950-8114010 270
8100 81.8 | Система отопления и вентиляции 272
82 Принадлежности кабины
8201 82.1 | Зеркало внутреннее 274
8201 82.2 | Зеркало наружное 275
8204 82.3 | Козырек противосолнечный 276
84 Оперение
8400 84.1 | Облицовка 278
8400 84.2 | Облицовка (продолжение) 280
8403 84.3 Крылья передние (для ПВМ 822-2300020-02 с удлиненны- 282
ми рукавами)
8403 844 Крылья передние (для ПВМ 822-2300020-04 с короткими 284
рукавами)
8405 84.5 | Подножка 286
8’ Система управления
8700 87.1 | Управление БД, ВОМ и редуктором 923-870510-Ж 288
8700 87.2 | Управление БД и ВОМ 923-8700310-Д 290
8700 87.3 | Управление двигателем (923.5-8700910-Е) 292
8700 87.4 | Управление двигателем (923.5-8700910-Е) (продолжение) 293

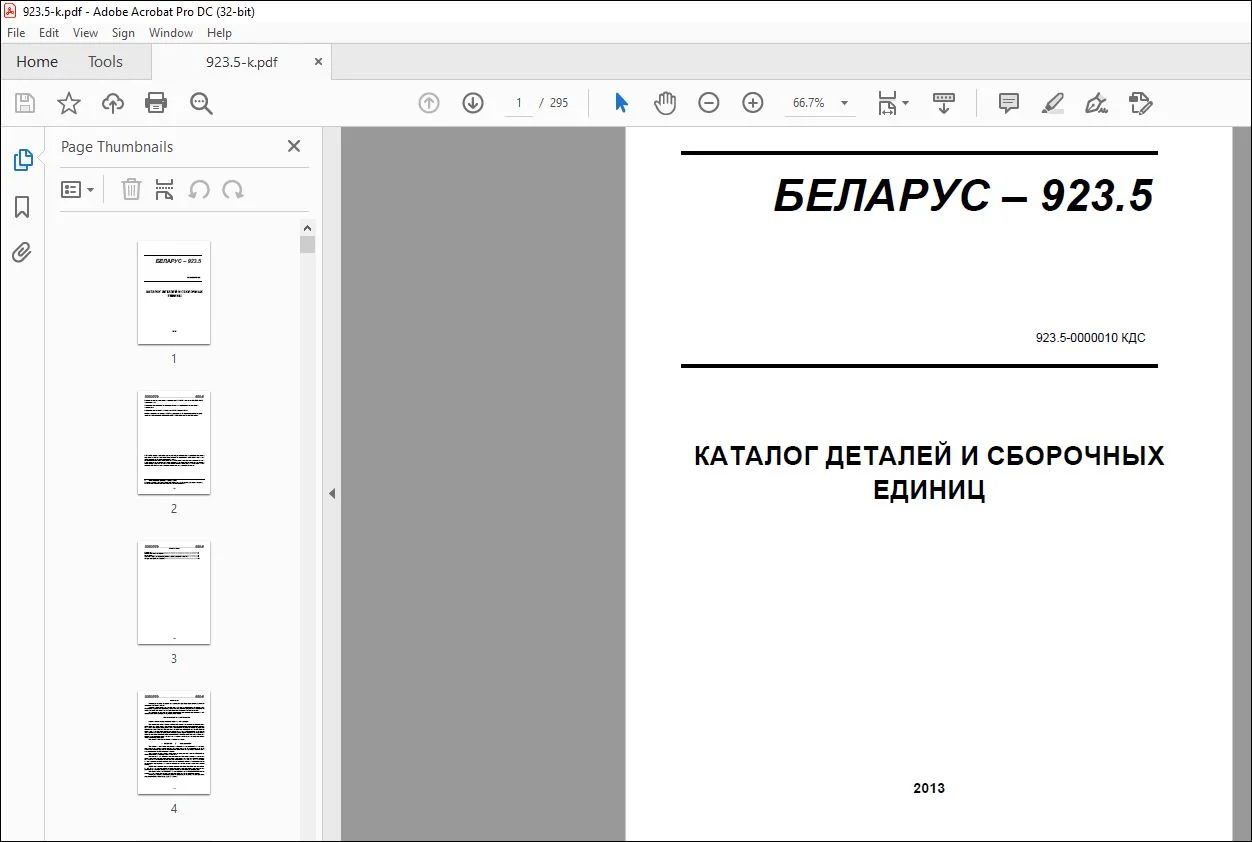

ИЗОБРАЖЕНИЯ ПРЕДВАРИТЕЛЬНЫЙ ПРОСМОТР РУКОВОДСТВА:
ПОЖАЛУЙСТА, ОБРАТИ ВНИМАНИЕ:
- Это ТО ЖЕ ТОЧНОЕ руководство, используемое вашими дилерами для ремонта вашего автомобиля.
- То же самое может стать вашим в течение следующих 2-3 минут, так как вы будете перенаправлены на страницу загрузки сразу после оплаты руководства.
- Любые вопросы / сомнения относительно вашей покупки, пожалуйста, не стесняйтесь обращаться к [email protected]
S.V
