БЕЛАРУС 310.3 310Р 320 320.3 320Р 321 КАТАЛОГ СБОРОЧНЫХ ЕДИНИЦ И ДЕТАЛЕЙ 320-0000010 КДС – СКАЧАТЬ PDF
ДЕТАЛИ ФАЙЛА:
БЕЛАРУС 310.3 310Р 320 320.3 320Р 321 КАТАЛОГ СБОРОЧНЫХ ЕДИНИЦ И ДЕТАЛЕЙ 320-0000010 КДС – СКАЧАТЬ PDF
Язык : Русский
Страниц : 206
Загружаемый: Да
Тип файла: PDF
ОГЛАВЛЕНИЕ:
БЕЛАРУС 310.3 310Р 320 320.3 320Р 321 КАТАЛОГ СБОРОЧНЫХ ЕДИНИЦ И ДЕТАЛЕЙ 320-0000010 КДС – СКАЧАТЬ PDF
1001 [ 10.1 | Установка двигателя [ 8
Система питания
1101 11.1 | Бак топливный (для тракторов «Беларус-310.3/320/320.3») 10
1101 11.2 | Бак топливный (для тракторов «Беларус-321») 12
1101 11.3 | Бак топливный (для тракторов «Беларус-З10Р/З20Р») 14
1108 11.4 | Управление подачей топлива 16
1109 11.5 | Тракт воздухопроводящий 18
12 Система выпуска газа
1205 [ 12.1 | Глушитель [ 19
13 Система охлаждения
1301 [ 13.1 | Радиатор водяной [ 20
16 Сцепление
1601 16.1 | Сцепление 22
Управление сцеплением
1602 16.2 (для тракторов «Беларус-320Р/321») 24
Управление сцеплением
1602 16.3 (для тракторов «Беларус-310.3/320/320.3») 26
17 Коробка передач
1701 17.1 | Коробка передач 28
1701 17.2 | Вал первичный. Вал | промежуточный 30
1701 17.3 | Вал промежуточный |!. Вал выходной 32
1701 17.4 | Вал привода ВОМ 34
1702 17.5 | Механизм управления коробкой передач 36
22 Привод карданный
2202 [ 22.1 | Привод карданный [ 40
23 Передний ведущий мост
2300, Передний ведущий мост. Корпус и рукава переднего
2301 ведущего моста
2303, Дифференциал, главная передача переднего ведущего
2402 моста
2308 23.3 | Редуктор конечной передачи переднего ведущего моста 46
Задний мост
2401 24.1 Корпус заднего моста. Мост задний 48
Дифференциал
2403 24-2 | (для тракторов «Беларус — 310.3/320/320.3/321») 50
2403 24.3 | Дифференциал (для тракторов «Беларус — З10Р/З20Р») 52
Конечная передача
2407 24-4 | (для тракторов «Беларус — 310.3/320/320.3/321») 54
2407 24.5 | Конечная передача (для тракторов «Беларус — 310Р/З20Р») | 56
2411 24.6 | Управление блокировкой дифференциала 58
27 Тягово-сцепное устройство
2707 27.1 | Тягово-сцепное устройство ТСУ-1М 60
2707 27.2 | Тягово-сцепное устройство ТСУ-1М 62
28 Рама
2800 28.1 | Полурама в сборе 64
2806 28.2 | Буксир передний 66
4235 28.3 | Балласт 67
30 Тяга рулевая
3003 30.1 | Тяги рулевые 68
3003 30.2 | Ось передняя (для тракторов «Беларус-310.3/З10Р») 70
з! Колеса и ступицы
3101 31.1 | Колеса передние направляющие 72
3101 31.2 | Колеса передние ведущие 73
3107 Ня Колеса задние ведущие 74
ЗА Управление рулевое
3400 34.1 | Управление рулевое гидрообъемное 76
3400 34.2 Управление рулевое гидрообъемное 80
(для тракторов «Беларус-321»)
3401 34.3 | Колонка рулевая 82
С40х60 34.4 | Цилиндр Ц40х160 84
35 Тормоза
3502,3503 35.1 | Тормоза. Управление тормозами 86
З507 35.2 Тормоз стояночно-запасной. Управление стояночно-запас- 88
| ным тормозом (для тракторов «Беларус-310.3/320/320.3/321»
З507 35.3 Тормоз стояночно-запасной. Управление стояночно- 90
| запасным тормозом (для тракторов «Беларус-320Р/З10Р»)
Пневмопривод
Установка пневмопривода
3506 35.4 (для тракторов «Беларус — 310.3/320/320.3») 92
3509 35.5 | Установка компрессора 94
3512 35.6 | Установка регулятора давления 96
3513 35.7 | Установка баллона 97
3514 35.8 | Установка крана тормозного 98
3521 35.9 | Установка головки соединительной 99
37 Электрооборудование
3700, 3123, 37.1 | Электрооборудование двигателя 100
Электрооборудование кабины
3700 37.2 (для тракторов «Беларус — 310.3/320/320.3») 102
Электрооборудование кабины
3700 3/3 (для тракторов «Беларус-310Р/320Р/321») 104
3700, Электрооборудование крыши.
37.4 106
3738 Установка маяка сигнального.
Установка аккумуляторных батарей
3700 37.5 (для тракторов «Беларус-310Р/З20Р/321») 108
3700 37.6 | Установка фар дорожных 110
3700 37.7 | Установка фонарей передних 112
3700 37.8 | Установка фонарей задних 114
3700 37.9 | Электрооборудование отопителя 116
5205 37.10 | Установка стеклоочистителей 118
5208 37.11 | Установка омывателя 120
38 Приборы
3805,3723,
3724 3747 38.1 | Щиток приборов 122
3805,3723,
3724 ЗТ4Т 38.2 | Щиток приборов 124
39 Инструмент и принадлежности
3901 39.1 | Инструмент оператора 126
3912 39.2 | Аптечка 127
Отбор мощности
42 4202 42.1 | Вал отбора мощности задний 128
4216 42.2 | Управление задним валом отбора мощности 130
4209 42.3 | Вал отбора мощности передний 132
46 Гидросистема
4605 46.1 Механизм задней навески 321-4605010/-01/-02 136
(для тракторов «Беларус —321»)
4605 46.2 | Механизм задней навески 320-4605010 140
4605 46.3 | Механизм передней навески 220-4606020-А/-01/-02 144
Гидросистема 320-4600010
4607 46.4 (для тракторов «Беларус-310.3/320/320.3») 148
4607 Зое. Гидросистема 321-4600010 (для тракторов «Беларус-321») | 150
4607 46.6а, | Гидросистема 320Р-4600010 154
46.66 | (для тракторов «Беларус-З10Р/З20Р»)
4608 46.7 | Бак масляный 321-4608110 158
Ц50х120 46.8 | Гидроцилиндр Ц50х120.010-А 160
4604 46.9 | Привод насоса 161
67 Кабина трактора
6700,6703,
6707 6708 67.1 Кабина 162
6702 67.2 | Кабина 166
6708 67.3 | Двери кабины 168
6700 67.4 | Кабина (тент) 170
6700 67.5 | Кабина (дуга) 174
6702 67.6 | Установка панелей (для тракторов «Беларусь — 321») 176
6702 67.7 | Установка панелей (для тракторов «Беларус-310Р/З20Р») 178
6709 67.8 | Дуга (для тракторов «Беларусь – 321») 180
6707 67.9 | Тент (для тракторов «Беларус-310Р/З20Р») 182
68 Сиденье
6800 68.1 | Сиденье оператора 80-6800010/80-6800010-01 184
6800 68.2а | Сиденье оператора 80В-6804000 188
6801 68.26 | Подвеска сиденья 190
6800 68.3 | Сиденье оператора СТ50О М2-0 (по заказу) 194
8 Система кондиционирования
8101 81.1 | Система отопления и вентиляции 196
82 Принадлежности кабины
8201 82.1 | Зеркало наружное 198
Зеркало наружное
8201 82.2 (для тракторов «Беларус — З10Р/З20Р/321») 200
8204 82.3 | Козырек противосолнечный 201
84 Оперение
8400 84.1 Облицовка 202
8403 84.2 Крылья передних колес 204
8405 84.3 Подножки (для тракторов «Беларус — 310.3/320/320.3») 206

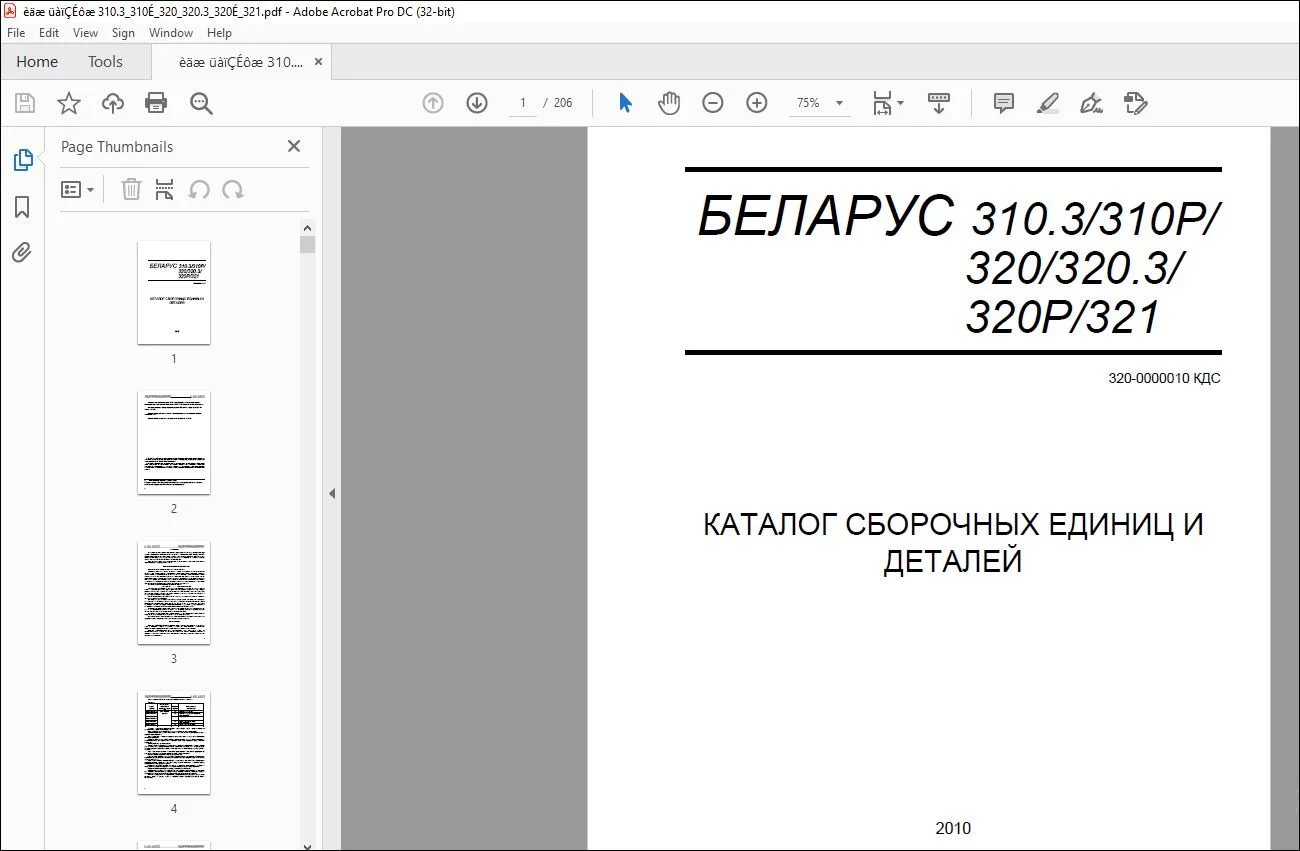

ИЗОБРАЖЕНИЯ ПРЕДВАРИТЕЛЬНЫЙ ПРОСМОТР РУКОВОДСТВА:
ПОЖАЛУЙСТА, ОБРАТИ ВНИМАНИЕ:
- Это ТО ЖЕ ТОЧНОЕ руководство, используемое вашими дилерами для ремонта вашего автомобиля.
- То же самое может стать вашим в течение следующих 2-3 минут, так как вы будете перенаправлены на страницу загрузки сразу после оплаты руководства.
- Любые вопросы / сомнения относительно вашей покупки, пожалуйста, не стесняйтесь обращаться к [email protected]
S.V
