БЕЛАРУС 2022.4 КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ 2022.4-0000010КДС – СКАЧАТЬ PDF
ДЕТАЛИ ФАЙЛА:
БЕЛАРУС 2022.4 КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ 2022.4-0000010КДС – СКАЧАТЬ PDF
Язык : Русский
Страниц : 282
Загружаемый: Да
Тип файла: PDF
ОГЛАВЛЕНИЕ:
БЕЛАРУС 2022.4 КАТАЛОГ ДЕТАЛЕЙ И СБОРОЧНЫХ ЕДИНИЦ 2022.4-0000010КДС – СКАЧАТЬ PDF
11 Система питания
1101 11.1 Баки топливные 9
1109 11.2 Установка воздухоочистителя 11
1108 11.3 Установка топливного фильтра 13
1108 11.4 Управление подачей топлива 15
12 Система выпуска газа
1205 | 12.1 |Установка глушителя 17
13 Система охлаждения
1317 13.1 Блок охлаждения 19
1317 13.2 Установка охладителя 21
1309 13.3 Ограждение вентилятора 23
16 Сцепление
1601 16.1 Установка сцепления 25
1601 16.2 Корпус сцепления 27
16.3 Корпус сцепления 29
1602 16.4 Управление сцеплением 33
1602 16.5 Гидроусилитель 35
1602 16.6 Цилиндр главный 37
1602 16.7 Цилиндр рабочий 39
1602 16.8 Бачок 41
1602 16.9 | Кран 43
17 Коробка передач
1701 17.1 Коробка передач 1222-1700010 (24Е+128В) 45
1701 17.2 Вал первичный 47
1701 17.3 Вал промежуточный 49
1701 17.4 Вал пониженных передач и заднего хода 51
1701 17.5 Вал блока шестерен 55
1701 17.6 Вал вторичный 57
1701 17.7 Механизм управления коробкой передач 59
1702 17.8 Цилиндр 65
1704 17.9 Привод насосов 67
1716 17.10 | Фильтр 69
1737 17.11 | Фильтр-распределитель 71
18 Привод переднего ведущего моста
1802 [18.1 Привод переднего ведущего моста 73
22 Привод карданный
2203 22.1 Привод карданный 77
2210 22.2 Ограждение 79
23 Передний ведущий мост
2300, 2301, 23.1 Передний ведущий мост 81
2302 23.2 Передний ведущий мост. Редуктор центральный 83
2303 23.3 Передний ведущий мост. Дифференциал 85
Редуктор конечной передачи переднего ведущего
2308 23.4 моста (1524-2308005) 8
24 Задний мост
2400 24.1 Трансмиссия 91
2401, 2407 24.2 Корпус заднего моста. Конечная передача. Механизм 93
отключения привода независимого ВОМ
2407 24.3 Конечная передача 95
2403, 2407 24.4 Дифференциал. Стакан подшипников 97
2409 24.5 Привод блокировки 99
27 Тягово-сцепное устройство
2707 27.1 Тягово-сцепное устройство 101
2707 27.2 Тягово-сцепное устройство (варианты комплектации) 103
30 Ось передняя
3003 30.1 | Тяга рулевая 105
31 Колеса и ступицы
3101 31.1 Колесо переднее ведущее 107
3101 31.2 Колесо переднее ведущее 109
3101 31.3 Колесо переднее ведущее 109
3107 31.4 Колесо заднее ведущее 111
3104 31.5 Ступица 113
34 Управление рулевое
3401 34.1 Колонка рулевая 115
3401 34.2 Колонка рулевая 117
3401 34.3 Кардан 119
3407 За Управление рулевое гидрообъемное 121
3405 34.6 | Гидроцилиндр 127
35 Тормоза
3502 35.1 Тормоза рабочие 129
3503 35.2 | Управление тормозами 131
3503 35.3 Цилиндр рабочий 135
3503 35.4 Управление стояночным тормозом 137
З506 35.5 Трубопроводы и арматура пневмопривода тормозов 139
прицепа
3512 35.6 Регулятор давления 143
3513 35.7 Баллон 147
3514 35.8 | Кран тормозной 149
37 Электрооборудование
3700 37.1 Электрооборудование по двигателю 153
3700 37.2 Электрооборудование трансмиссии 155
3700 37.3 Электрооборудование кабины 157
3700 37.4 Установка фонарей передних 159
3700 37.5 Установка фонарей задних 161
3700 37.6 Установка фар рабочих 163
3700 37.7 Установка фар дорожных 165
3724 37.8 Установка батарей аккумуляторных 167
3700 37.9 Электрооборудование кондиционера 171
38 Приборы
3805 38.2 Щиток приборов 173
38.3
3805 38.4 | Установка 6 177
38-5 щитка приборов
39 Инструмент и принадлежности
3912 39.1 | Аптечка 180
42 Отбор мощности
4202 42.1 Вал отбора мощности задний 182
4218 42.2 Управление гидроприводом заднего ВОМ 186
4235 42.3 Балласт 188
4209 42.4 Передний ВОМ 190
42.5
4209 42.6 Редуктор ВОМ 192
42.7
4219 42.8 | Управление ПВОМ 198
46 Гидросистема раздельно-агрегатная
4605 46.1 | Устройство навесное 200
4605 46.2 Узлы и элементы навесного устройства 204
4606 46.3 Захват \/МаНегесПек 206
4605 46.4 Захват МТЗ 208
4605 46.5 Шарниры и переходные элементы 210
4607 и Гидроагрегаты и арматура (Гидросистема Р2022- 212
46.8 4600010)
4607 де то Гидроагрегаты и арматура (Гидросистема Б2022- 218
46.11 4600010)
4608 46.12 | Бак 224
4608 46.13 | Фильтр выносной Б2022-4608310 226
4617 46.14 | Привод насоса гидросистемы 228
67 Кабина трактора
6700 67.1 Кабина трактора 230
6708 67.2 | Дверь кабины 234
6700 67.3 Стёкла кабины 238
6702 67.4 Установка пульта 242
68 Сиденье оператора
6800 68.1 Сиденье оператора 246
6807 68.2 Механизм реверса 250
Отопитель
81 8101 Н й Установка отопителя-охладителя 252
8101 81.3 Установка шлангов отопителя 255
82 Принадлежности кабины
8201 82.1 Зеркало внутреннее 257
8201 82.2 | Зеркало наружное 259
6201 82.3 Козырек противосолнечный 261
84 Оперение
84.1 263
8400 84.2 Облицовка 267
84.3 269
8403 84.4 Крылья передних колес 271
8405 84.5 Подножка 273
Управление ПВМ, БД, ВОМ, навесным устройством и редуктором
(электрическая часть)
8700 87.1 Управление навесным устройством 275
Управление БД, ПВМ, ПВОМ и редуктором (2022-
8700 87.2 8700250-Д) 277
Управление БД, ПВМ и редуктором (с КП 24х12 и ПВМ
8700 87.3 2022-8700450-Д) 279

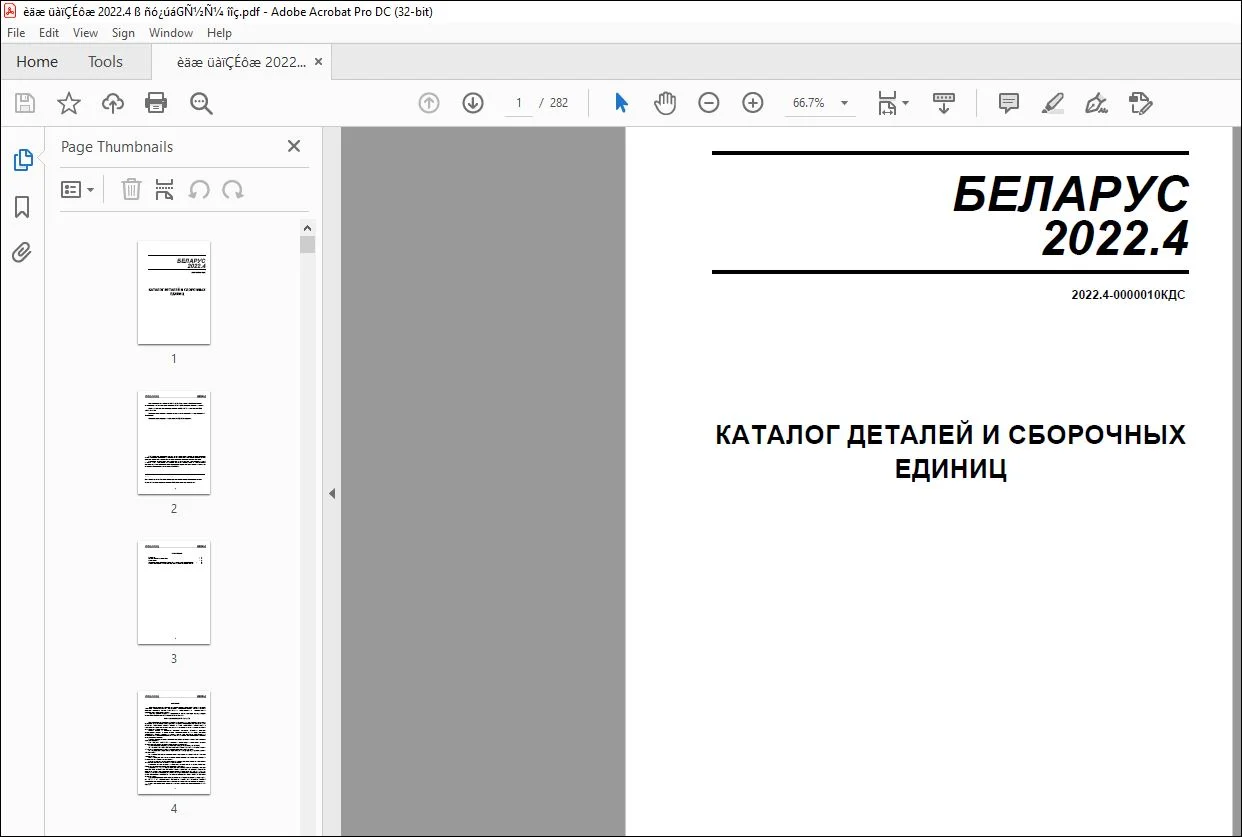

ИЗОБРАЖЕНИЯ ПРЕДВАРИТЕЛЬНЫЙ ПРОСМОТР РУКОВОДСТВА:
ПОЖАЛУЙСТА, ОБРАТИ ВНИМАНИЕ:
- Это ТО ЖЕ ТОЧНОЕ руководство, используемое вашими дилерами для ремонта вашего автомобиля.
- То же самое может стать вашим в течение следующих 2-3 минут, так как вы будете перенаправлены на страницу загрузки сразу после оплаты руководства.
- Любые вопросы / сомнения относительно вашей покупки, пожалуйста, не стесняйтесь обращаться к [email protected]
