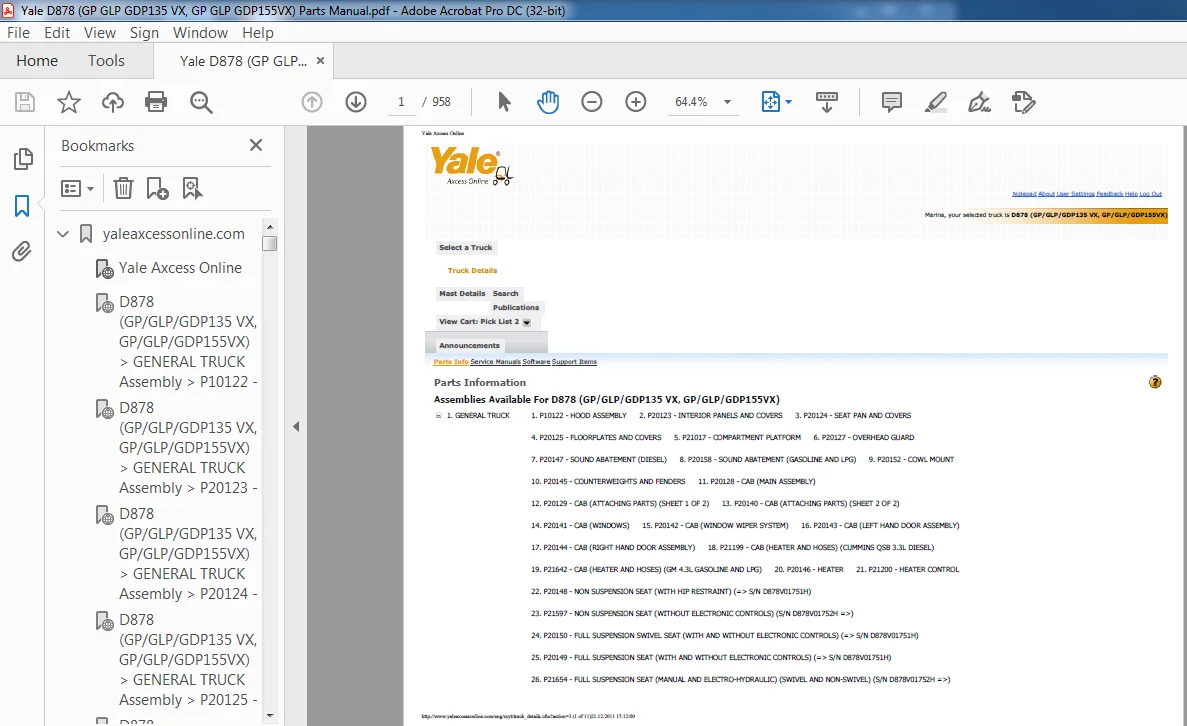

Assemblies Available For D878 (GP/GLP/GDP135 VX, GP/GLP/GDP155VX)
- Every effort has been made to accurately reflect the correct parts listing. Links to associated aftermarket databases have been annotated.
- It is, however, incumbent upon you to properly interpret the information provided for your specific needs.
TABLE OF CONTENTS:
Yale D878 (GP GLP GDP135 VX GP GLP GDP155VX) Parts Manual – PDF DOWNLOAD
1. GENERAL TRUCK 1. P10122 – HOOD ASSEMBLY 2. P20123 – INTERIOR PANELS AND COVERS 3. P20124 – SEAT PAN AND COVERS
4. P20125 – FLOORPLATES AND COVERS 5. P21017 – COMPARTMENT PLATFORM 6. P20127 – OVERHEAD GUARD
7. P20147 – SOUND ABATEMENT (DIESEL) 8. P20158 – SOUND ABATEMENT (GASOLINE AND LPG) 9. P20152 – COWL MOUNT
10. P20145 – COUNTERWEIGHTS AND FENDERS 11. P20128 – CAB (MAIN ASSEMBLY)
12. P20129 – CAB (ATTACHING PARTS) (SHEET 1 OF 2) 13. P20140 – CAB (ATTACHING PARTS) (SHEET 2 OF 2)
14. P20141 – CAB (WINDOWS) 15. P20142 – CAB (WINDOW WIPER SYSTEM) 16. P20143 – CAB (LEFT HAND DOOR ASSEMBLY)
17. P20144 – CAB (RIGHT HAND DOOR ASSEMBLY) 18. P21199 – CAB (HEATER AND HOSES) (CUMMINS QSB 3.3L DIESEL)
19. P21642 – CAB (HEATER AND HOSES) (GM 4.3L GASOLINE AND LPG) 20. P20146 – HEATER 21. P21200 – HEATER CONTROL
22. P20148 – NON SUSPENSION SEAT (WITH HIP RESTRAINT) (=> S/N D878V01751H)
23. P21597 – NON SUSPENSION SEAT (WITHOUT ELECTRONIC CONTROLS) (S/N D878V01752H =>)
24. P20150 – FULL SUSPENSION SWIVEL SEAT (WITH AND WITHOUT ELECTRONIC CONTROLS) (=> S/N D878V01751H)
25. P20149 – FULL SUSPENSION SEAT (WITH AND WITHOUT ELECTRONIC CONTROLS) (=> S/N D878V01751H)
26. P21654 – FULL SUSPENSION SEAT (MANUAL AND ELECTRO-HYDRAULIC) (SWIVEL AND NON-SWIVEL) (S/N D878V01752H =>)
27. P21728 – FULL SUSPENSION SEAT (SHEET 2 OF 2) 28. P21694 – ARMREST ASSEMBLY (MINI-LEVER MODULES)
29. P20154 – LABELS (INTERIOR) 30. P20153 – LABELS (EXTERIOR)
31. P20151 – CONTROL LEVER LABELS (MANUAL HYDRAULICS)
32. P20357 – ELECTRONIC MINI LEVER LABELS (SINGLE FUNCTION)
33. P20358 – ELECTRONIC MINI LEVER LABELS (DUAL FUNCTION)
34. P22215 – MINI LEVER MODULE LABELS (HYDRAULIC CONTROL FUNCTIONS) 35. P20157 – LOAD BACKREST EXTENSION
36. P20155 – FORKS (STANDARD) 37. P20156 – FORKS (PIN TYPE)
2. ENGINE ASSEMBLY 1. P20159 – ENGINE MOUNTING (GM 4.3L GASOLINE AND LPG)
2. P23311 – ELECTRICAL MOUNTING PLATE (GM 4.3L LPG) (PSI OPTION) (PENDING PER ECN 152361 =>)
3. P20160 – FLYWHEEL AND HOUSING (GM 4.3L GASOLINE AND LPG)
4. P20161 – ASSEMBLED ENGINE (GM 4.3L GASOLINE AND LPG (GFI OPTION)) (SHEET 1 OF 3)
5. P20162 – ASSEMBLED ENGINE (GM 4.3L GASOLINE AND LPG (GFI OPTION)) (SHEET 2 OF 3)
6. P20163 – ASSEMBLED ENGINE (GM 4.3L GASOLINE AND LPG (GFI OPTION)) (SHEET 3 OF 3)
7. P20193 – FAN MOUNT ASSEMBLY (GM 4.3L GASOLINE AND LPG) (GFI OPTION)
8. P23312 – FAN MOUNT ASSEMBLY (GM 4.3L LPG) (PSI OPTION) (PENDING PER ECN 152361 =>)
9. P23313 – FAN ASSEMBLY (GM 4.3L LPG) (PSI OPTION) (PENDING PER ECN 152361 =>)
10. P23314 – PULLEY AND TENSIONER (GM 4.3L LPG) (PSI OPTION)
11. P23315 – CRANKSHAFT PULLEY (GM 4.3L LPG) (PSI OPTION) (PENDING PER ECN 152361 =>)
12. P23316 – EXHAUST MANIFOLDS (GM 4.3L LPG) (PSI OPTION) (PENDING PER ECN 152361 =>)
13. P23317 – THERMOSTAT AND WATER OUTLET HOUSING (GM 4.3L LPG) (PSI OPTION) (PENDING PER ECN 152361 =>)
14. P20164 – CYLINDER HEAD (GM 4.3L GASOLINE AND LPG)
15. P20165 – CYLINDER BLOCK (GM 4.3L GASOLINE AND LPG)

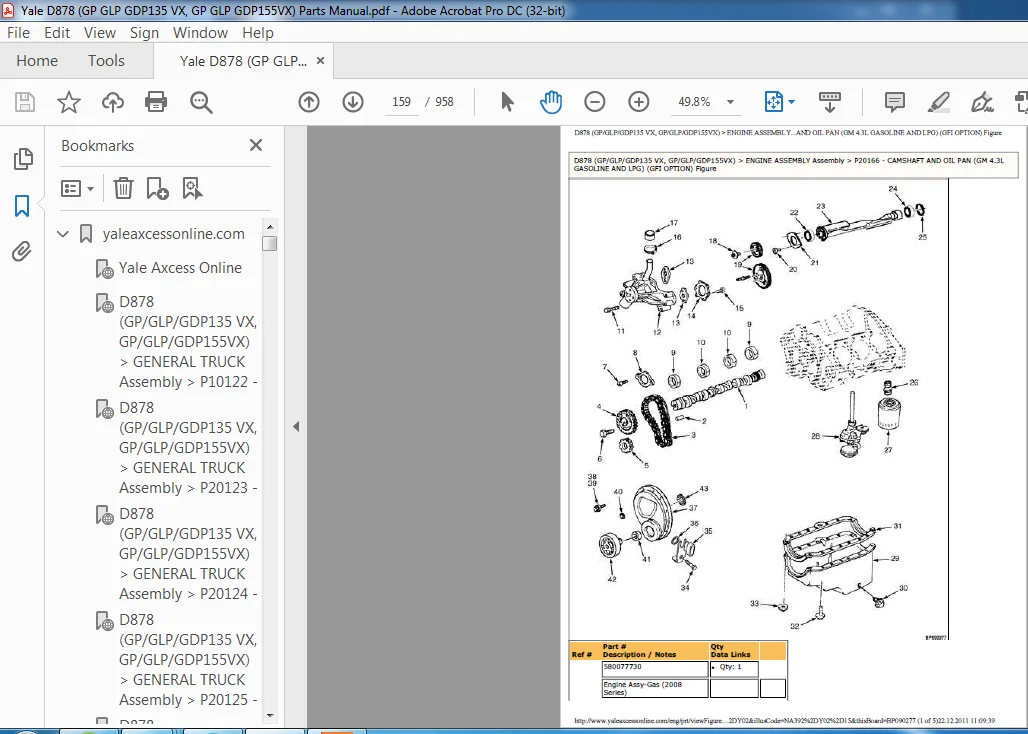

16. P20166 – CAMSHAFT AND OIL PAN (GM 4.3L GASOLINE AND LPG) (GFI OPTION)
17. P23318 – CAMSHAFT AND OIL PAN (GM 4.3L LPG) (PSI OPTION) (PENDING PER ECN 152361 =>)
18. P20167 – VALVE COVER AND INLET MANIFOLD (GM 4.3L GASOLINE AND LPG) (GFI OPTION)
19. P23319 – VALVE COVER AND INLET MANIFOLD (GM 4.3L LPG) (PSI OPTION)
20. P20169 – COIL ASSEMBLY (GM 4.3L GASOLINE AND LPG) (GFI OPTION)
21. P23320 – DISTRIBUTER AND COIL (GM 4.3L LPG) (PSI OPTION) (PENDING PER ECN 152361 =>)
22. P20168 – OIL PUMP (GM 4.3L GASOLINE AND LPG) 23. P21641 – ENGINE MOUNTING (CUMMINS QSB 3.3L DIESEL)
24. P20173 – FLYWHEEL AND HOUSING (CUMMINS QSB 3.3L DIESEL)
25. P20197 – FAN ASSEMBLY (CUMMINS QSB 3.3L DIESEL)
26. P22418 – WATER OULET CONNECTION (CUMMINS QSB 3.3L DIESEL)
27. P20198 – THERMOSTAT (CUMMINS QSB 3.3L DIESEL)
28. P20175 – WATER PUMP AND PULLEY (CUMMINS QSB 3.3L DIESEL)
29. P20170 – LIFTING BRACKET (CUMMINS QSB 3.3L DIESEL)
30. P20171 – CYLINDER BLOCK (CUMMINS QSB 3.3L DIESEL) 31. P20172 – CYLINDER HEAD (CUMMINS QSB 3.3L DIESEL)
32. P20175 – OIL PAN (CUMMINS QSB 3.3L DIESEL) 33. P20176 – OIL FILTER AND COOLER (CUMMINS QSB 3.3L DIESEL)
34. P20177 – OIL PUMP AND FRONT GEAR COVER (CUMMINS QSB 3.3L DIESEL)
35. P20178 – OIL FILLER ARRANGEMENT (CUMMINS QSB 3.3L DIESEL)
36. P20179 – CAMSHAFT (CUMMINS QSB 3.3L DIESEL) 37. P20180 – VALVE COVER (CUMMINS QSB 3.3L DIESEL)
38. P20181 – ROCKER ARM SHAFT (CUMMINS QSB 3.3L DIESEL)
39. P20182 – PISTON AND CONNECTING ROD (CUMMINS QSB 3.3L DIESEL)
40. P20183 – CRANKSHAFT (CUMMINS QSB 3.3L DIESEL)
41. P20190 – CRANKCASE BREATHER (CUMMINS QSB 3.3L DIESEL)
42. P20184 – TURBOCHARGER (CUMMINS QSB 3.3L DIESEL)
43. P20185 – TURBOCHARGER PLUMBING (CUMMINS QSB 3.3L DIESEL)
44. P20186 – EXHAUST MANIFOLD (CUMMINS QSB 3.3L DIESEL)
45. P20187 – AIR INTAKE MANIFOLD (CUMMINS QSB 3.3L DIESEL)
46. P20188 – STARTING AID (CUMMINS QSB 3.3L DIESEL)
47. P20189 – VIBRATION DAMPER (CUMMINS QSB 3.3L DIESEL)
48. P21133 – OIL LEVEL GAUGE (CUMMINS QSB 3.3L DIESEL)
3. EXHAUST SYSTEM 1. P20191 – EXHAUST SYSTEM (CUMMINS QSB 3.3L DIESEL)
2. P20192 – EXHAUST SYSTEM (GM 4.3L GASOLINE AND LPG) (GFI OPTION)
3. P23238 – EXHAUST SYSTEM (GM 4.3L GASOLINE AND LPG) (PSI) (PENDING PER ECN 152361 =>)
4. COOLING SYSTEM 1. P20194 – COOLING SYSTEM (GM 4.3L GASOLINE AND LPG)
2. P20195 – RADIATOR MOUNTING (CUMMINS QSB 3.3L DIESEL)
3. P20196 – COOLING SYSTEM (CUMMINS QSB 3.3L)
5. FUEL SYSTEM 1. P20199 – AIR INTAKE (GM 4.3L GASOLINE AND LPG) (GFI OPTION)
2. P23233 – AIR INTAKE (GM 4.3L LPG) (PSI OPTION) (PENDING PER ECN 152361 =>) 3. P20641 – AIR INTAKE (CUMMINS QSB 3.3L DIESEL)
4. P20200 – AIR FILTER 5. P20201 – FUEL SUPPLY SYSTEM (GM 4.3L GASOLINE)
6. P20202 – THROTTLE BODY ASSEMBLY AND FUEL RAIL (GM 4.3L GASOLINE)
7. P20214 – FUEL SUPPLY SYSTEM (GM 4.3L LPG WITH STEEL DOOR CAB)
8. P20215 – FUEL SUPPLY SYSTEM (GM 4.3L LPG WITH OVERHEAD GUARD OR PCV DOOR CAB) (GFI OPTION) (=> PENDING PER ECN 152361)
9. P23321 – FUEL SUPPLY SYSTEM (GM 4.3L LPG) (PSI OPTION) (PENDING PER ECN 152361 =>)
10. P20216 – THROTTLE BODY ASSEMBLY (GM 4.3L LPG) (=> S/N D878V01730H)

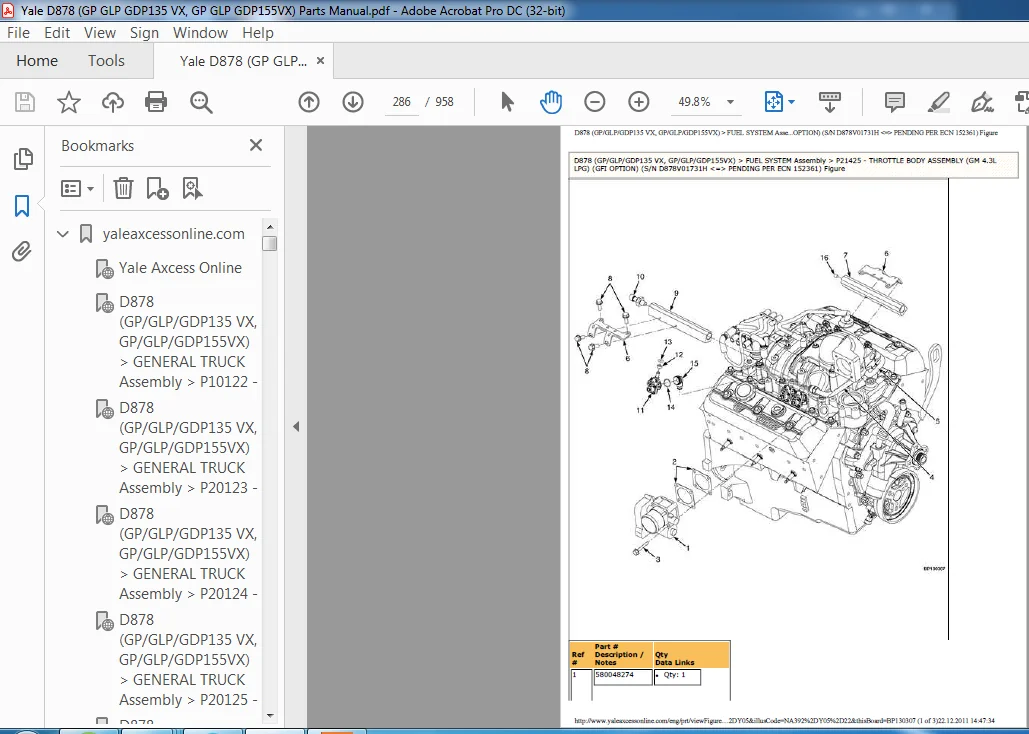

11. P21425 – THROTTLE BODY ASSEMBLY (GM 4.3L LPG) (GFI OPTION) (S/N D878V01731H <=> PENDING PER ECN 152361)
12. P23322 – THROTTLE BODY (GM 4.3L LPG) (PSI OPTION) (PENDING PER ECN 152361 =>)
13. P20356 – LPG REGULATOR (GFI OPTION) (=> PENDING PER ECN 152361)
14. P23323 – LPG REGULATOR AND MIXER (GM 4.3L) (PSI OPTION) (PENDING PER ECN 152361 =>)
15. P23324 – LPG CONVERTER (GM 4.3L LPG) (PSI OPTION) (PENDING PER ECN 152361 =>)
16. P23325 – LPG LOCK OFF (GM 4.3L) (PSI OPTION) (PENDING PER ECN 152361 =>) 17. P20203 – SINGLE AND DUAL LPG TANK BRACKETS
18. P20212 – FUEL SYSTEM (CUMMINS QSB 3.3L DIESEL) 19. P21326 – FUEL CAP (DIESEL)
20. P20204 – FUEL INJECTION PUMP (CUMMINS QSB 3.3L DIESEL)
21. P20206 – FUEL INJECTOR AND INJECTOR PLUMBING (CUMMINS QSB 3.3L DIESEL)
22. P20205 – FUEL PUMP PLUMBING (CUMMINS QSB 3.3L DIESEL) 23. P20207 – FUEL FILTER PLUMBING (CUMMINS QSB 3.3L DIESEL)
24. P20208 – FUEL FILTER (CUMMINS QSB 3.3L DIESEL) 25. P20209 – WATER SEPARATOR (CUMMINS QSB 3.3L DIESEL)
26. P20210 – THROTTLE PEDAL AND ATTACHING PARTS 27. P20213 – FOOT DIRECTIONAL CONTROL PEDAL ASSEMBLY
6. ELECTRICAL SYSTEM 1. P20217 – ELECTRICAL SYSTEM (RIGHT HAND CHASSIS) (GM 4.3L GASOLINE AND LPG)
2. P20218 – ELECTRICAL SYSTEM (RIGHT HAND CHASSIS) (CUMMINS QSB 3.3L DIESEL) 3. P20219 – COWL ELECTRICAL (ELECTRIC HYDRAULIC)
4. P20220 – COWL ELECTRICAL (MANUAL HYDRAULIC) 5. P20221 – INSTRUMENT CLUSTER
6. P20222 – ENGINE ELECTRICAL SYSTEM (GM 4.3L, GASOLINE AND LPG)
7. P23326 – SPARK PLUGS AND WIRES (GM 4.3L LPG) (PSI OPTION) (PENDING PER ECN 152361 =>)
8. P23327 – ENGINE CONTROL MODULE AND SENSORS (GM 4.3L LPG) (PSI OPTION) (PENDING PER ECN 152361 =>)
9. P23327 – ALTERNATOR AND MOUNTING (GM 4.3L LPG) (PSI OPTION) (PENDING PER ECN 152361 =>)
10. P23328 – FUSE BOX (GM 4.3L LPG) (PSI OPTION) (PENDING PER ECN 152361 =>)
11. P20223 – DISTRIBUTOR ASSEMBLY (GM 4.3L GASOLINE AND LPG) 12. P20224 – BATTERY CABLES (GM 4.3L GASOLINE AND LPG)
13. P20719 – STARTER (GM 4.3L) 14. P20226 – ENGINE ELECTRICAL SYSTEM (CUMMINS QSB 3.3L DIESEL)
15. P20227 – ENGINE ELECTRICAL SYSTEM (CUMMINS QSB 3.3L DIESEL) (UL TYPE DS)
16. P20225 – ALTERNATOR AND MOUNTING (CUMMINS QSB 3.3L DIESEL)
17. P20229 – SEALED ALTERNATOR AND MOUNTING (CUMMINS QSB 3.3L DIESEL) 18. P20228 – BATTERY CABLES (CUMMINS QSB 3.3L DIESEL)
19. P20230 – STARTER MOTOR (CUMMINS QSB 3.3L DIESEL)
20. P20231 – ELECTRONIC CONTROL MODULE AND SENSORS (CUMMINS QSB 3.3L DIESEL)
21. P20235 – ELECTRONIC CONTROL LEVERS (MINI-LEVER MODULE (FOUR FUNCTION)) (=> S/N D878V01751H)
22. P20236 – ELECTRONIC CONTROL LEVERS (MINI-LEVER MODULE (THREE FUNCTION)) (=> S/N D878V01751H)
23. P21671 – MINI-LEVER CONTROLS (WITH ARMREST) (THREE FUNCTION) (S/N D878V01752H =>)
24. P21672 – MINI-LEVER CONTROLS (WITH ARMREST) (FOUR FUNCTION) (S/N D878V01752H =>)
25. P20234 – LIGHTS (BRAKE, TAIL, BACKUP, SIDE, TURN SIGNALS, WORK, STROBE) (WITH CAB)
26. P20364 – LIGHTS (BRAKE, TAIL, BACKUP, SIDE, TURN SIGNALS, WORK, STROBE) (WITH OVERHEAD GUARD)
27. P20232 – TRANSMISSION ELECTRICAL SYSTEM (TWO SPEED TRANSMISSION)
28. P20233 – TRANSMISSION ELECTRICAL SYSTEM (THREE SPEED TRANSMISSION) 29. P20237 – MAST ELECTRICAL
30. P20238 – LOAD WEIGH ELECTRICAL 31. P21085 – BATTERY AND CONTROL CABLE DISCONNECT SWITCH 32. P20239 – IMPACT SENSOR
33. P20240 – POWER DISTRIBUTION MODULE 34. P20241 – WIRE HARNESS (ENGINE) (GM 4.3L LPG) (=> S/N D878V01730H)
35. P21368 – WIRE HARNESS (ENGINE) (GM 4.3L LPG (2010 SERIES)) (GFI OPTION) (S/N D878V01731H <=> PENDING PER ECN 152361)
36. P23331 – WIRE HARNESS (ENGINE) (GM 4.3L, LPG) (PSI OPTION) (PENDING PER ECN 152361 =>)
37. P20243 – WIRE HARNESS (ENGINE) (GM 4.3L GASOLINE) (=> S/N D878V01730H)
38. P21367 – WIRE HARNESS (ENGINE) (GM 4.3L GASOLINE (2010 SERIES)) (S/N D878V01731H =>)
39. P20242 – WIRE HARNESS (ENGINE) (CUMMINS QSB 3.3L DIESEL) 40. P19916 – WIRE HARNESS (REAR) (GM 4.3L GASOLINE AND LPG)
41. P19917 – WIRE HARNESS (REAR) (CUMMINS QSB 3.3L DIESEL)
42. P20244 – WIRE HARNESS (RIGHT HAND CHASSIS) (GM 4.3L GASOLINE AND LPG) (=> S/N D878V01870H)
43. P22079 – WIRE HARNESS (RIGHT HAND CHASSIS) (GM 4.3L GASOLINE AND LPG) (S/N D878V01871H =>)
44. P20245 – WIRE HARNESS (RIGHT HAND CHASSIS) (CUMMINS QSB 3.3L DIESEL) (=> S/N D878V01858H)
45. P22080 – WIRE HARNESS (RIGHT HAND CHASSIS) (CUMMINS QSB 3.3L DIESEL) (S/N D878V01859H =>)
46. P22121 – WIRE HARNESS (SEAT JUMPER) (=> S/N D878V01858H)
47. P20246 – WIRE HARNESS (LEFT HAND CHASSIS) (GM 4.3L GASOLINE) (=> S/N D878V01730H)
48. P21389 – WIRE HARNESS (LEFT HAND CHASSIS) (GM 4.3L GASOLINE (SERIES 2010)) (S/N D878V01731H =>)
49. P20247 – WIRE HARNESS (LEFT HAND CHASSIS) (GM 4.3L LPG) (=> S/N D878V01730H)
50. P21390 – WIRE HARNESS (LEFT HAND CHASSIS) (GM 4.3L LPG (2010 SERIES)(WITH PREMIUM LOW FUEL SENSOR)) (S/N D878V01731H =>)
51. P21434 – WIRE HARNESS (LEFT HAND CHASSIS) (GM 4.3L LPG (2010 SERIES)(WITHOUT PREMIUM LOW FUEL SENSOR)) (S/N D878V01731H =>)
52. P20249 – WIRE HARNESS (COWL WITH FORWARD/REVERSE LEVER) (WITH HYDRAULIC PUMP SOLENOID)
53. P19921 – WIRE HARNESS (COWL WITH FOOT DIRECTIONAL CONTROL PEDAL) (WITH HYDRAULIC PUMP SOLENOID)
54. P19922 – WIRE HARNESS (COWL WITH FOOT DIRECTIONAL CONTROL PEDAL) (WITH RETURN TO SET TILT / WITH HYDRAULIC PUMP SOLENOID)
55. P19918 – WIRE HARNESS (COWL) (WITH FORWARD AND REVERSE LEVER) (WITH HYDRAULIC PUMP SOLENOID)
56. P20251 – WIRE HARNESS (ALTERNATOR) (CUMMINS QSB 3.3L DIESEL)
57. P20252 – WIRE HARNESS (SEALED ALTERNATOR) (CUMMINS QSB 3.3L DIESEL) 58. P20253 – WIRE HARNESS (TRANSMISSION) (THREE SPEED)
59. P20254 – WIRE HARNESS (TRANSMISSION) (TWO SPEED) 60. P20255 – WIRE HARNESS (ELECTRONIC CONTROL VALVE) (THREE FUNCTION)
61. P20256 – WIRE HARNESS (ELECTRONIC CONTROL VALVE) (FOUR FUNCTION) 62. P20257 – WIRE HARNESS (LIGHTS WITH OVERHEAD GUARD)
63. P20258 – WIRE HARNESS (WORK LIGHT JUMPER) (WITH TWO STAGE MASTS) 64. P21108 – WIRE HARNESS (LOW FUEL SENSOR)
7. TRANSMISSION 1. P20259 – TRANSMISSION MOUNT 2. P20260 – TORQUE CONVERTER (GM 4.3L GASOLINE AND LPG)
3. P20261 – TORQUE CONVERTER (CUMMINS QSB 3.3L DIESEL)
4. P20262 – TRANSMISSION COOLING (WITH EXTERNAL OIL COOLER)
5. P20359 – TRANSMISSION ASSEMBLY (THREE SPEED) (SHEET 1 0F 2) (=> S/N D878V01705G)
6. P20360 – TRANSMISSION ASSEMBLY (THREE SPEED) (SHEET 2 OF 2) (=> S/N D878V01705G)
7. P20731 – TRANSMISSION ASSEMBLY (THREE SPEED) (SHEET 1 OF 2) (S/N D878V01706G =>)
8. P20732 – TRANSMISSION ASSEMBLY (THREE SPEED) (SHEET 2 OF 2) (S/N D878V01706G =>)
9. P20263 – FORWARD CLUTCH LOW AND SECOND SHAFT (THREE SPEED TRANSMISSION) (FWD1, RANGE2)
10. P20264 – FORWARD CLUTCH HIGH AND OUTPUT SHAFT (THREE SPEED TRANSMISSION) (FWD2)
11. P20265 – REVERSE CLUTCH AND FIRST SHAFT (THREE SPEED TRANSMISSION) (REV1, RANGE 1)
12. P20266 – CONTROL VALVE (THREE SPEED TRANSMISSION)
13. P20267 – TRANSMISSION ASSEMBLY (TWO SPEED) (SHEET 1 OF 2) (=> S/N D878V01678G)
14. P20268 – TRANSMISSION ASSEMBLY (TWO SPEED) (SHEET 2 0F 2) (=> S/N D878V01678G)
15. P20733 – TRANSMISSION ASSEMBLY (TWO SPEED) (SHEET 1 OF 2) (S/N D878V01679G =>)
16. P20734 – TRANSMISSION ASSEMBLY (TWO SPEED) (SHEET 2 OF 2) (S/N D878V01679G =>)
17. P20271 – FORWARD CLUTCH LOW (TWO SPEED TRANSMISSION)
18. P20269 – REVERSE CLUTCH (TWO SPEED TRANSMISSION)
19. P20270 – OUTPUT SHAFT (TWO SPEED TRANSMISSION)
20. P20272 – CONTROL VALVE (TWO SPEED TRANSMISSION) 21. P20273 – CHARGE PUMP
22. P20274 – PUMP DRIVE
8. DRIVE AXLE 1. P20275 – DRIVE TIRE AND WHEEL
2. P20276 – DRIVE AXLE AND ATTACHING PARTS (WET BRAKE)
3. P20277 – DRIVE AXLE HOUSING AND HUB
4. P20278 – DIFFERENTIAL 5. P20279 – WET BRAKE ASSEMBLY
9. STEERING SYSTEM 1. P21195 – STEER COLUMN AND ATTACHING PARTS (DIESEL)
2. P20281 – STEER COLUMN AND ATTACHING PARTS (GASOLINE AND LPG)
3. P20280 – STEERING COLUMN ASSEMBLY
4. P20282 – STEER AXLE (=> 7/2009) 5. P21861 – STEER AXLE (7/2009 =>)
6. P20283 – STEER CYLINDER (=> 7/2009)
7. P21862 – STEER CYLINDER (7/2009 =>) 8. P20284 – STEERING LINES
9. P20285 – STEERING CONTROL UNIT
10. P20286 – STEER TIRE AND WHEEL
10. BRAKE SYSTEM 1. P20287 – BRAKE PEDAL LINKAGE (SINGLE PEDAL)
2. P20288 – BRAKE PEDAL LINKAGE (DUAL PEDAL)
3. P20289 – PARK BRAKE ASSEMBLY
4. P20290 – BRAKE COOLING SYSTEM (SINGLE AND DUAL PEDAL)
11. HYDRAULIC SYSTEM 1. P20291 – HYDRAULIC SUPPLY AND RETURN 2. P20314 – HYDRAULIC FILTER 3. P20292 – GEAR PUMP ASSEMBLY
4. P20293 – GEAR PUMP (STEERING) 5. P20294 – HAND LEVERS (THREE FUNCTION) (WITH DETENTED LEVERS)
6. P20295 – HAND LEVERS (THREE FUNCTION) (WITHOUT DETENTED LEVERS)
7. P20296 – HAND LEVERS (FOUR FUNCTION) (WITH DETENTED LEVERS)
8. P20297 – HAND LEVERS (FOUR FUNCTION) (WITHOUT DETENTED LEVERS)
9. P23100 – CONTROL VALVE LOCKOUT GROUP (MANUAL CONTROL VALVE)
10. P20298 – CONTROL VALVE AND STEERING UNIT ASSEMBLY (MANUAL CONTROL) (THREE FUNCTION)
11. P20299 – CONTROL VALVE AND STEERING UNIT ASSEMBLY (MANUAL CONTROL) (FOUR FUNCTION)
12. P20300 – MID INLET SECTION (MANUAL AND ELECTRONIC CONTROL VALVE) (THREE AND FOUR FUNCTION)
13. P20301 – VALVE ASSEMBLY, LIFT AND TILT (MANUAL CONTROL VALVE) (THREE AND FOUR FUNCTION)
14. P20302 – VALVE ASSEMBLY, AUXILIARY ONE AND TWO (MANUAL CONTROL VALVE) (THREE AND FOUR FUNCTION)
15. P20303 – OUTLET SECTION (MANUAL CONTROL VALVE) (THREE AND FOUR FUNCTION)
16. P20304 – CONTROL VALVE AND STEERING UNIT ASSEMBLY (ELECTRONIC CONTROL) (THREE FUNCTION) (=> 6/2009)
17. P20849 – CONTROL VALVE AND STEERING UNIT ASSEMBLY (ELECTRO-HYDRAULIC) (THREE FUNCTION) (6/2009 =>)
18. P20305 – CONTROL VALVE AND STEERING UNIT ASSEMBLY (ELECTRONIC CONTROL) (FOUR FUNCTION) (=> 6/2009)
19. P20850 – CONTROL VALVE AND STEERING UNIT ASSEMBLY (ELECTRO-HYDRAULIC) (FOUR FUNCTION) (6/2009 =>)
20. P20306 – VALVE ASSEMBLY, LIFT AND LOWER (ELECTRONIC CONTROL VALVE) (THREE AND FOUR FUNCTION)
21. P20307 – VALVE ASSEMBLY, TILT SECTION (ELECTRONIC CONTROL VALVE) (THREE AND FOUR FUNCTION)
22. P20308 – ELECTRO HYDRAULIC POPPET VALVE (ELECTRONIC CONTROL VALVE) (THREE AND FOUR FUNCTION)
23. P20309 – AUXILIARY ONE SECTION (ELECTRONIC CONTROL VALVE) (THREE AND FOUR FUNCTION) (=> 6/2009)
24. P21015 – AUXILIARY ONE SECTION (ELECTRONIC CONTROLLER) (THREE AND FOUR FUNCTION) (6/2009 =>)
25. P20310 – AUXILIARY TWO SECTION (ELECTRONIC CONTROL VALVE) (FOUR FUNCTION) (=> 6/2009)
26. P21016 – AUXILIARY TWO SECTION (ELECTRONIC CONTROL VALVE) (FOUR FUNCTION) (6/2009 =>)
27. P21017 – OUTLET SECTION (ELECTRONIC CONTROL VALVE) (THREE AND FOUR FUNCTION WITHOUT ANTI-STALL SOLENOID) (=> 6/2009)
28. P20311 – OUTLET SECTION (ELECTRONIC CONTROL VALVE) (THREE AND FOUR FUNCTION WITH ANTI-STALL SOLENOID) (6/2009 =>)
29. P20312 – TILT CYLINDER AND MAST INSTALLATION 30. P20833 – TILT CYLINDERS 31. P20313 – TILT HYDRAULICS
32. P20315 – VENT LINES 33. P20316 – HOIST HOSE AND ATTACHING PARTS
12. MAST-TWO STAGE LIMITED FREE-LIFT 1. P20317 – OUTER MAST (TWO STAGE LIMITED FREE-LIFT)
2. P20318 – INNER MAST (TWO STAGE LIMITED FREE-LIFT)
3. P20319 – MAIN LIFT (TWO STAGE LIMITED FREE-LIFT)
4. P20320 – MAIN LIFT CYLINDER (TWO STAGE LIMITED FREE-LIFT)
13. MAST-THREE STAGE FULL FREE-LIFT 1. P20321 – OUTER MAST (THREE STAGE FULL FREE-LIFT)
2. P20322 – INTERMEDIATE MAST (THREE STAGE FULL FREE-LIFT)
3. P20323 – INNER MAST (THREE STAGE FULL FREE-LIFT)
4. P20324 – MAIN LIFT (THREE STAGE FULL FREE-LIFT)
5. P20325 – MAIN LIFT CYLINDERS (THREE STAGE FULL FREE-LIFT)
6. P20326 – FREE-LIFT (THREE STAGE FULL FREE-LIFT)
7. P20327 – FREE-LIFT CYLINDER (THREE STAGE FULL FREE-LIFT)
14. ATTACHMENTS AND HEADER HOSE GROUP
1. P20328 – CARRIAGE (TWO STAGE LIMITED FREE-LIFT) (HOOK TYPE) 2. P20329 – CARRIAGE (THREE STAGE FULL FREE-LIFT) (HOOK TYPE)
3. P20415 – CARRIAGE (PIN TYPE) (TWO STAGE LIMITED FREE-LIFT) 4. P20416 – CARRIAGE (PIN TYPE) (THREE STAGE FULL FREE-LIFT)
5. P20340 – HEADER HOSES AND AUXILIARY TUBE (TWO STAGE LIMITED FREE-LIFT) 6. P20341 – HEADER HOSES AND AUXILIARY TUBE (THREE STAGE FULL FREE-LIFT)
7. P20342 – AUXILIARY FUNCTION HOSES (TWO STAGE LIMITED FREE-LIFT) 8. P20350 – HANG-ON SIDE-SHIFT CARRIAGE (WITH FORK POSITIONER AND BACKREST)
9. P20351 – FORK POSITIONER ASSEMBLY 10. P20353 – FORK POSITIONER CYLINDER 11. P20352 – SIDE-SHIFT ASSEMBLY 12. P20354 – SIDE-SHIFT CYLINDER
13. P23187 – SIDE-SHIFT ASSEMBLY (WITHOUT FORK POSITIONER) (PENDING PER ECN 106964 =>) 14. P23188 – SIDE-SHIFT CYLINDER (WITHOUT FORK POSITIONER) (PENDING PER ECN 106964 =>)
15. P22158 – AUXILIARY TUBE EXTENSIONS (TWO STAGE LIMITED FREE-LIFT) (WITHOUT QUICK DISCONNECT FITTINGS) (S/N A613V03307H =>)
16. P22159 – AUXILIARY TUBE EXTENSIONS (TWO STAGE LIMITED FREE-LIFT) (MANUAL HYDRAULICS WITH QUICK DISCONNECT FITTINGS) (S/N A613V03307H =>)
17. P22166 – AUXILIARY TUBE EXTENSIONS (TWO STAGE LIMITED FREE-LIFT) (E-HYDRAULICS WITH QUICK DISCONNECT FITTINGS) (S/N A613V03307H =>)
18. P22170 – AUXILIARY TUBE EXTENSIONS (THREE STAGE FULL FREE-LIFT) (WITHOUT QUICK DISCONNECT FITTINGS) (S/N A614V02262H =>)
19. P22171 – AUXILIARY TUBE EXTENSIONS (THREE STAGE FULL FREE-LIFT) (MANUAL HYDRAULICS WITH QUICK DISCONNECT FITTINGS) (S/N A614V02262H =>)
20. P22172 – AUXILIARY TUBE EXTENSIONS (THREE STAGE FULL FREE-LIFT) (E-HYDRAULICS WITH QUICK DISCONNECT FITTINGS) (S/N A614V02262H =>)
21. P22185 – AUXILIARY TUBE EXTENSIONS (THREE STAGE FULL FREE LIFT WITH SIDE SHIFT FORK POSITIONER CARRIAGE) (WITHOUT QUICK DISCONNECT FITTINGS) (S/N A614V02262H =>)
22. P22186 – AUXILIARY TUBE EXTENSIONS (THREE STAGE FULL FREE LIFT WITH SIDE SHIFT FORK POSITIONER CARRIAGE) (MANUAL HYDRAULICS WITH QUICK DISCONNECT FITTINGS) (S/N A614V02262H =>)
23. P22187 – AUXILIARY TUBE EXTENSIONS (THREE STAGE FULL FREE LIFT WITH SIDE SHIFT FORK POSITIONER CARRIAGE) (E-HYDRAULICS WITH QUICK DISCONNECT FITTINGS) (S/N A614V02262H =>)
15. OPTIONS 1. P20343 – STROBE LIGHT (LED)
2. P20344 – FIRE EXTINGUISHER (WITH CAB)
3. P20345 – FIRE EXTINGUISHER (WITH OVERHEAD GUARD)
4. P20346 – BACK-UP ALARM
5. P20347 – DUAL MIRRORS (WITH CAB)
6. P20348 – DUAL MIRRORS (WITH OVERHEAD GUARD)
7. P20349 – ACCUMULATOR
8. P20355 – GM LPG REGULATOR DRAIN KIT
9. P20697 – LIFTING EYE
16. FIELD CONVERSION KITS 1. ATTACHMENT MOUNTING KITS
2. BRAKE AND INCHING PEDAL CONVERSION
3. SEAT CONVERSION KITS 4. MISCELLANEOUS CONVERSION KITS
5. ADD-ON OPTION KITS
6. E-HYDRAULIC CONTROL CONVERSION KITS (=> S/N D878V01751H)
7. E-HYDRAULIC CONTROL CONVERSION KITS (S/N D878V01752H =>)
8. HYDRAULIC CONTROL CONVERSIONS (MANUAL HYDRAULIC)
9. HEADER HOSE CONVERSION KITS (TWO STAGE LIMITED FREE-LIFT)
10. HEADER HOSE CONVERSION KITS (THREE STAGE FULL FREE-LIFT)
11. AUXILIARY TUBE EXTENSION KIT 12. REPLACEMENT KITS
VIDEO PREVIEW OF THE MANUAL:
IMAGES PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is the SAME manual used by the dealers to troubleshoot any faults in your vehicle. This can be yours in 2 minutes after the payment is made.
- Contact us at [email protected] should you have any queries before your purchase or that you need any other service / repair / parts operators manual.
