Yale B810 (GDP030-040AF) Parts Manual – PDF DOWNLOAD
FILE DETAILS:
Yale B810 (GDP030-040AF) Parts Manual – PDF DOWNLOAD
Format: PDF
Language: English
Brand: Yale
DESCRIPTION:
Yale B810 (GDP030-040AF) Parts Manual – PDF DOWNLOAD
Assemblies Available For B810 (GDP030-040AF)
- Every effort has been made to accurately reflect the correct parts listing. Links to associated aftermarket databases have been annotated.
- It is, however, incumbent upon you to properly interpret the information provided for your specific needs.
TABLE OF CONTENTS:
Yale B810 (GDP030-040AF) Parts Manual – PDF DOWNLOAD

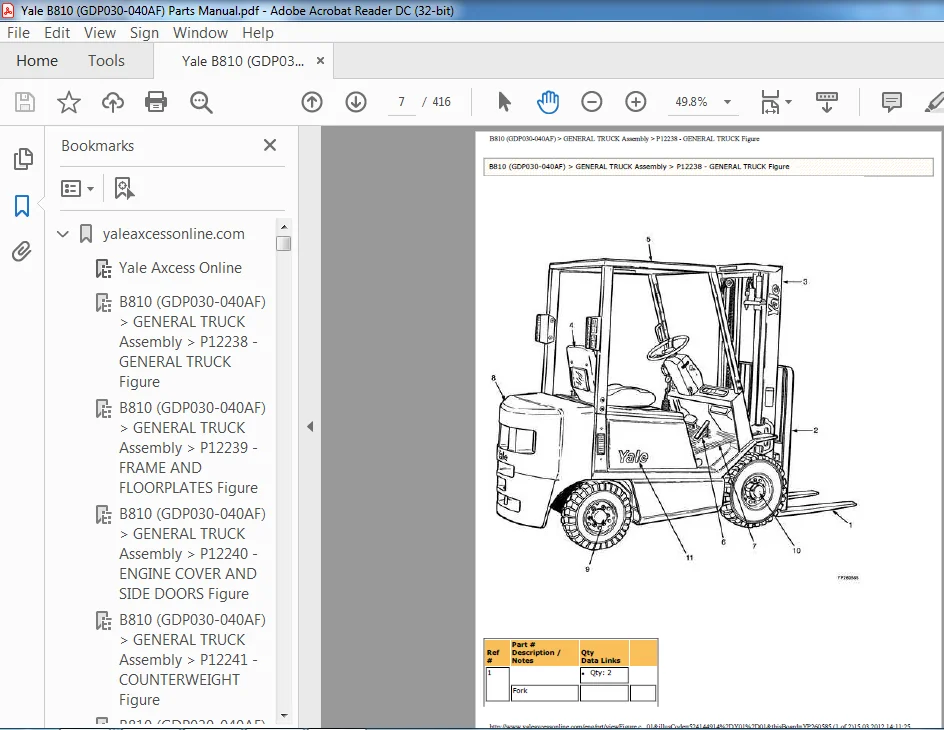

1. GENERAL TRUCK 1. P12238 – GENERAL TRUCK
2. P12239 – FRAME AND FLOORPLATES
3. P12240 – ENGINE COVER AND SIDE DOORS
4. P12241 – COUNTERWEIGHT 5. P12242 – HOOD LATCH
6. P12243 – OVERHEAD GUARD

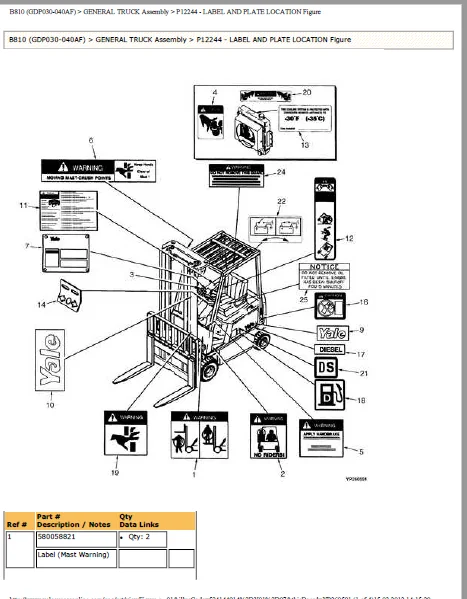

7. P12244 – LABEL AND PLATE LOCATION
8. P12245 – LOAD BACKREST EXTENSION
9. P12246 – FORK
10. P12247 – SEAT (NON-SUSPENSION)
11. P12248 – SEAT (FULL SUSPENSION) (SHEET 1 OF 2)
12. P12249 – SEAT (FULL SUSPENSION) (SHEET 2 OF 2)
2. ENGINE ASSEMBLY 1. P12250 – CYLINDER BLOCK
2. P12251 – CYLINDER HEAD
Yale Axcess Online
3. P12252 – CRANKSHAFT AND PISTONS
4. P12253 – CAMSHAFT AND VALVES
5. P12254 – TIMING GEAR COVER AND OIL PAN
6. P12255 – OIL PUMP AND FILTER
7. P12256 – ENGINE MOUNT
8. P12257 – FLYWHEEL
3. EXHAUST SYSTEM 1. P12258 – MANIFOLDS
2. P12259 – STANDARD EXHAUST (WITH AND WITHOUT CONVERTER)
3. P12260 – OVERHEAD EXHAUST
4. COOLING SYSTEM 1. P12261 – COOLING
2. P12262 – RADIATOR AND HOSES
5. FUEL SYSTEM
1. P12263 – FUEL TANK ACCESSORIES 2. P12264 – NOZZLE HOLDER 3. P12265 – AIR FILTER
4. P12266 – THROTTLE PEDAL LINKAGE (FORWARD AND REVERSE LEVER) (=> S/N B810B01945Z)
5. P13187 – THROTTLE PEDAL LINKAGE (FORWARD AND REVERSE LEVER) (S/N B810B01946Z =>)
6. P13200 – FOOT DIRECTIONAL CONTROL PEDAL LINKAGE
7. P12267 – FOOT DIRECTIONAL CONTROL PEDAL LINKAGE (AND BRACKET ASSEMBLY)
8. P12268 – FOOT DIRECTIONAL CONTROL PEDAL 9. P12269 – FUEL SYSTEM
10. P12270 – FUEL FILTER 11. P12271 – INJECTION PUMP
6. ELECTRICAL SYSTEM
1. P12272 – ENGINE ELECTRICAL 2. P12273 – ALTERNATOR 3. P12274 – ALTERNATOR (TYPE DS)
4. P12275 – STARTER 5. P12278 – ELECTRICAL SYSTEM
6. P12277 – ELECTRICAL SYSTEM (TYPE DS) 7. P12278 – ELECTRICAL (COWL)
8. P12279 – INSTRUMENT CLUSTER 9. P12280 – BATTERY 10. P12283 – WIRE HARNESS (CHASSIS)
11. P12284 – WIRE HARNESS (COWL) (TYPES D AND DS WITH SHIFT LEVER)
12. P12285 – WIRE HARNESS (COWL) (TYPES D AND DS WITH DIRECTIONAL FOOT CONTROL PEDAL)
13. P12286 – WIRE HARNESS (INSTRUMENT DISPLAY) 14. P12287 – WIRE HARNESS (SEAT SWITCH)
15. P12281 – TAIL LIGHTS (=> S/N B810N04013B)
16. P15189 – LIGHTS, LED BACK-UP AND BRAKE (S/N B810N04014B =>)
17. P12282 – WIRE HARNESS (TAIL LIGHT) (=> S/N B810N04013B)
18. P15187 – WIRE HARNESS (REAR LIGHTS) (S/N B810N04014B =>)
7. TRANSMISSION 1. P12288 – TRANSMISSION HOUSING
2. P12289 – TRANSMISSION GEARS
3. P12290 – CLUTCH (HYDRAULIC)
4. P12291 – DIFFERENTIAL
5. P12292 – CONTROL VALVE
6. P12293 – SOLENOID VALVE (=> 10/2003)
7. P12294 – TRANSMISSION HYDRAULIC LINES
8. P12295 – GEAR PUMP
9. P12296 – END PLATE ASSEMBLY
10. P12327 – SHIFT LEVER
8. DRIVE AXLE 1. P12328 – DRIVE AXLE
2. P12329 – DRIVE WHEEL AND TIRE ASSEMBLIES (STANDARD TREAD)
3. P12330 – DRIVE WHEEL AND TIRE ASSEMBLIES (INTERMEDIATE TREAD)
4. P12331 – DRIVE WHEEL AND TIRE ASSEMBIES (WIDE TREAD)
5. P12332 – DRIVE WHEEL AND TIRE ASSEMBLIES (SPLIT RIM)
6. P12333 – PUMP DRIVE SHAFT
9. STEERING SYSTEM 1. P12339 – STEERING COLUMN 2. P12340 – STEERING AXLE
3. P12341 – STEERING CONTROL UNIT 4. P12342 – STEERING CYLINDER
5. P12343 – TIRE AND WHEEL (STEER WHEEL)
6. P12344 – TIRE AND WHEEL (STANDARD TREAD) (DRIVE WHEEL WITH STUDDED RIM)
10. BRAKE SYSTEM 1. P12334 – BRAKE PEDAL LINKAGE
2. P12335 – BRAKE (LEFT HAND AND RIGHT HAND)
3. P12336 – BRAKE LINES
4. P12337 – MASTER CYLINDER
5. P12338 – PARK BRAKE LEVER
11. HYDRAULIC SYSTEM
1. P12368 – HYDRAULICS 2. P12369 – HYDRAULIC PUMP 3. P12370 – TILT CYLINDER
4. P12371 – MAST INSTALLATION 5. P12372 – VALVE ATTACHING PARTS (THREE FUNCTION)
6. P12373 – VALVE ATTACHING PARTS (FOUR FUNCTION)
7. P12374 – CONTROL VALVE (THREE FUNCTION) (SINGLE RELIEF WITHOUT OVERLOAD RELIEF VALVE)
8. P12375 – CONTROL VALVE (FOUR FUNCTION) (SINGLE RELIEF WITH OVERLOAD RELIEF VALVE)
12. MAST-TWO STAGE LIMITED FREE-LIFT
1. P12345 – OUTER MAST (TWO STAGE LIMITED FREE-LIFT)
2. P12346 – INNER MAST (TWO STAGE LIMITED FREE-LIFT)
3. P12347 – MAIN LIFT (TWO STAGE LIMITED FREE-LIFT)
4. P12348 – LIFT CYLINDER (LEFT HAND) (TWO STAGE LIMITED FREE-LIFT)
5. P12349 – LIFT CYLINDER (RIGHT HAND) (TWO STAGE LIMITED FREE-LIFT)
6. P12350 – CARRIAGE (SIX ROLLER) (TWO STAGE LIMITED FREE-LIFT)
13. MAST-THREE STAGE FULL FREE-LIFT
1. P12351 – OUTER MAST (THREE STAGE FULL FREE-LIFT)
2. P12352 – INTERMEDIATE MAST (THREE STAGE FULL FREE-LIFT)
3. P12353 – INNER MAST (THREE STAGE FULL FREE-LIFT)
4. P12354 – MAIN LIFT (THREE STAGE FULL FREE-LIFT)
5. P12355 – FREE-LIFT (THREE STAGE FULL FREE-LIFT)
6. P12356 – MAIN CYLINDER (LEFT HAND) (THREE STAGE FULL FREE-LIFT)
7. P12357 – MAIN CYLINDER (RIGHT HAND) (THREE STAGE FULL FREE-LIFT)
8. P12358 – FREE-LIFT CYLINDER (THREE STAGE FULL FREE-LIFT)
9. P12359 – CARRIAGE (SIX ROLLER) (THREE STAGE FULL FREE-LIFT)
14. MAST-TWO STAGE FULL FREE-LIFT 1. P12360 – OUTER MAST (TWO STAGE FULL FREE-LIFT)
2. P12361 – INNER MAST (TWO STAGE FULL FREE-LIFT)
3. P12362 – MAIN LIFT (TWO STAGE FULL FREE-LIFT)
4. P12363 – FREE-LIFT (TWO STAGE FULL FREE-LIFT)
5. P12364 – MAIN CYLINDER (LEFT HAND) (TWO STAGE FULL FREE-LIFT)
6. P12365 – MAIN CYLINDER (RIGHT HAND) (TWO STAGE FULL FREE-LIFT)
7. P12366 – FREE-LIFT CYLINDER (TWO STAGE FULL FREE-LIFT)
8. P12367 – CARRIAGE (SIX ROLLER) (TWO STAGE FULL FREE-LIFT)
15. ATTACHMENTS AND HEADER HOSE GROUP
1. P12376 – SIDE-SHIFT CARRIAGE 2. P12377 – SIDE-SHIFT CYLINDER
3. P12509 – INTEGRAL SIDE-SHIFT CARRIAGE (TWO STAGE LIMITED FREE-LIFT)
4. P12510 – INTEGRAL SIDE-SHIFT CARRIAGE (TWO STAGE FULL FREE-LIFT)
5. P12511 – INTEGRAL SIDE-SHIFT CARRIAGE (THREE STAGE FULL FREE-LIFT)
6. P12512 – INTEGRAL SIDE-SHIFT CYLINDER
7. P12513 – INTEGRAL SIDE-SHIFT HYDRAULIC HOSES (TWO STAGE LIMITED FREE-LIFT)
8. P12514 – INTEGRAL SIDE-SHIFT HYDRAULIC HOSES (TWO STAGE FULL FREE-LIFT) (THREE STAGE FULL FREE-LIFT)
9. P12379 – HOSE TAKE-UP (TWO STAGE LIMITED FREE-LIFT) (THREE AND FOUR FUNCTION)
10. P12381 – HOSE TAKE-UP (THREE STAGE FULL FREE-LIFT) (THREE AND FOUR FUNCTION)
11. P12382 – HOSE TAKE-UP (TWO STAGE FULL FREE-LIFT) (THREE FUNCTION)
12. P12383 – HOSE TAKE-UP (TWO STAGE FULL FREE-LIFT) (FOUR FUNCTION)
16. OPTIONS 1. P12384 – DRIVE AND TURN LIGHTS
2. P12385 – AUDIBLE ALARM
17. FIELD CONVERSION KITS 1. HYDRAULIC CONTROL VALVE 2. DRIVE TIRE AND FENDER
3. LIGHT 4. RIM AND FENDER 5. BACK BUZZER 6. MIRROR
7. AUXILIARY TUBE EXTENSION KIT 8. MISCELLANEOUS
9. TILT MAST
10. HEADER HOSE CONVERSION KIT (TWO STAGE LIMITED FREE-LIFT)
11. HEADER HOSE CONVERSION KIT (THREE STAGE FULL FREE-LIFT)

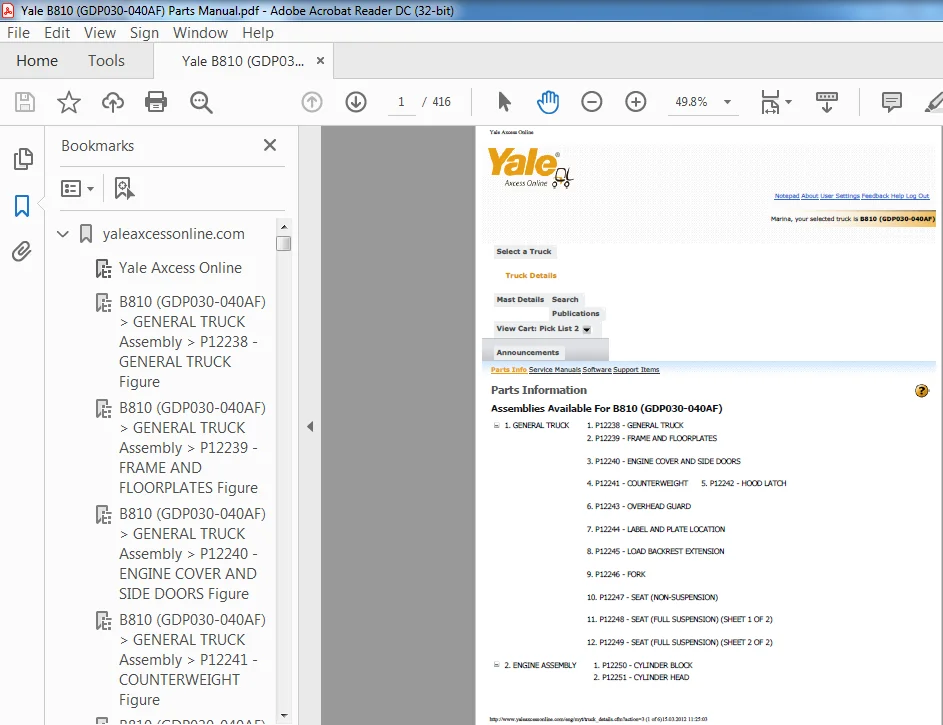

VIDEO PREVIEW OF THE MANUAL:
