Yale A888 (ERP10-15RCF Europe) Parts Manual – PDF DOWNLOAD
FILE DETAILS:
Yale A888 (ERP10-15RCF Europe) Parts Manual – PDF DOWNLOAD
Format: PDF
Language: English
Brand: Yale
VIDEO PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
Yale A888 (ERP10-15RCF Europe) Parts Manual – PDF DOWNLOAD
1. GENERAL TRUCK
1. LABELS
2. FRAME AND COUNTERWEIGHT
3. NON-SUSPENSION SEAT
4. SEMI-SUSPENSION SEAT
5. SEMI-SUSPENSION SEAT (WITH ARM REST)
6. OVERHEAD GUARD
7. STROBE LIGHT
2. ELECTRICAL SYSTEM

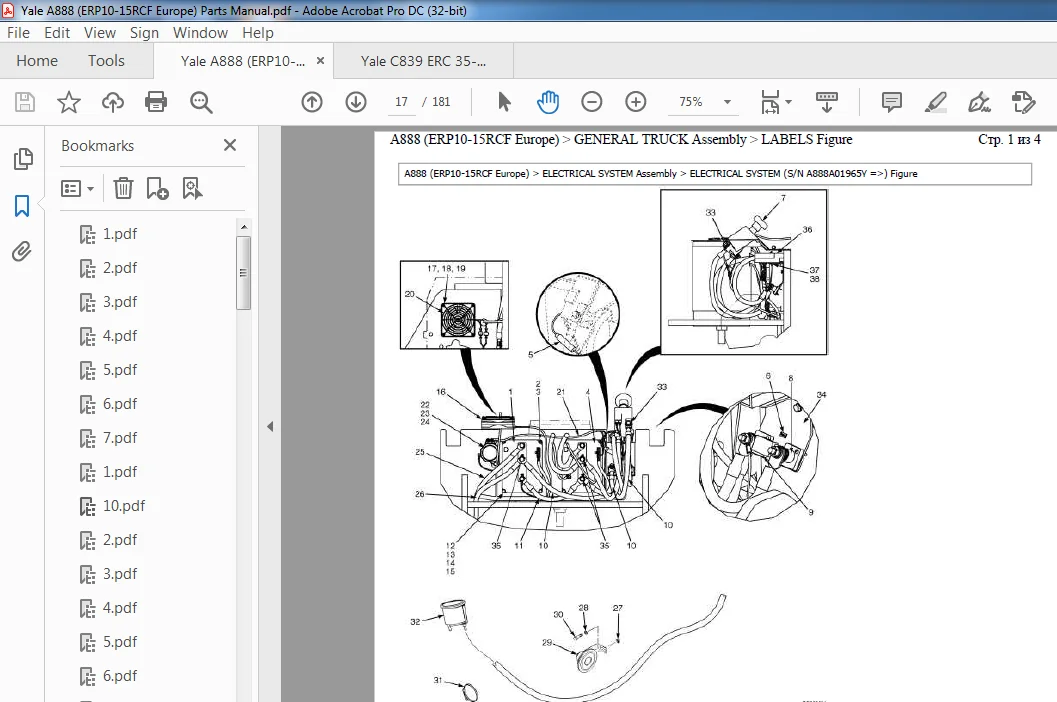

1. ELECTRICAL SYSTEM (=> S/N A888A01964Y)
2. ELECTRICAL SYSTEM (S/N A888A01965Y =>)
3. WIRE HARNESS (MAIN) (=> S/N A888A01965Y)
4. WIRE HARNESS (MAIN) (S/N A888A01966Y <=> S/N A888A03373E)
5. WIRE HARNESS (MAIN) (S/N A888A03374E =>)
6. CONTACTOR PANEL (=> S/N A888A01964Y)
7. CONTACTOR (FORWARD/REVERSE) (=> S/N A888A01964Y)
8. LINE CONTACTOR (=> S/N A888A01964Y)
9. CONTACTOR (BY-PASS) (=> S/N A888A01964Y)
10. CONTACTOR (REGENERATIVE BRAKING) (=> S/N A888A01964Y)
3. DRIVE UNIT
1. DRIVE UNIT AND MOTOR ASSEMBLY
2. MASTER DRIVE UNIT (ZF)
3. DRIVE TIRE AND WHEEL (STEERING)
4. TRACTION MOTOR (=> S/N A888A01964Y)
5. TRACTION MOTOR (S/N A888A01965Y =>)
4. STEERING SYSTEM
1. STEERING COLUMN
2. SHIFT LEVER
3. STEERING HYDRAULIC
4. STEERING PUMP
5. BRAKE SYSTEM
1. BRAKE ASSEMBLY (=> S/N A888A02460A)
2. BRAKE LINES
3. BRAKE ASSEMBLY (S/N A888A02461A =>)
4. MASTER CYLINDER
5. PARK BRAKE
6. HUB
7. ACCELERATOR
8. ACCELERATOR PEDAL
6. HYDRAULIC SYSTEM
1. HYDRAULIC SYSTEM
2. CONTROL VALVE LEVER AND ATTACHING PARTS (=> S/N A888A03258D)
3. CONTROL VALVE, LEVER, AND ATTACHING PARTS (S/N A888A03259D =>)
4. CONTROL VALVE (=> S/N A888A03258D)
5. CONTROL VALVE (THREE FUNCTION) (S/N A888A03259D <=> S/N A888B01517G)
6. CONTROL VALVE (FOUR FUNCTION) (=> S/N A888B01517G)
7. HYDRAULIC CONTROL VALVE ASSEMBLY-MANUAL (3 AND 4 FUNCTION) (WITH OPERATOR PRESENCE) (S/N A888B01518G =>)
8. HYDRAULIC CONTROL VALVE (OPERATOR PRESENCE SYSTEM COMPONENTS) (MANUAL WITH OPERATOR PRESENCE) (S/N A888B01518G =>)
9. HYDRAULIC CONTROL VALVE (INLET SECTION) (MANUAL WITH OPERATOR PRESENCE) (S/N A888B01518G =>)
10. HYDRAULIC CONTROL VALVE (MAIN RELIEF VALVE) (MANUAL WITH OPERATOR PRESENCE) (S/N A888B01518G =>)
11. HYDRAULIC CONTROL VALVE (LIFT SECTION) (MANUAL WITH OPERATOR PRESENCE) (S/N A888B01518G =>)
12. HYDRAULIC CONTROL VALVE (SECONDARY RELIEF VALVE) (MANUAL WITH OPERATOR PRESENCE) (S/N A888B01518G =>)
13. HYDRAULIC CONTROL VALVE (TILT SECTION) (MANUAL WITH OPERATOR PRESENCE) (S/N A888B01518G =>)
14. HYDRAULIC CONTROL VALVE (AUXILIARY OR AUXILIARY TWO SECTION) (MANUAL WITH OPERATOR PRESENCE) (S/N A888B01518G =>)
15. HYDRAULIC CONTROL VALVE (AUXILIARY SECTION (FOUR FUNCTION)) (MANUAL WITH OPERATOR PRESENCE) (S/N A888B01518G =>)
16. HYDRAULIC PUMP
17. HYDRAULIC MOTOR (=> S/N A888A01964Y)
18. HYDRAULIC MOTOR (S/N A888A01965Y =>)
19. HYDRAULIC PUMP (SHEET 1 OF 2)
20. HYDRAULIC PUMP (SHEET 2 OF 2)

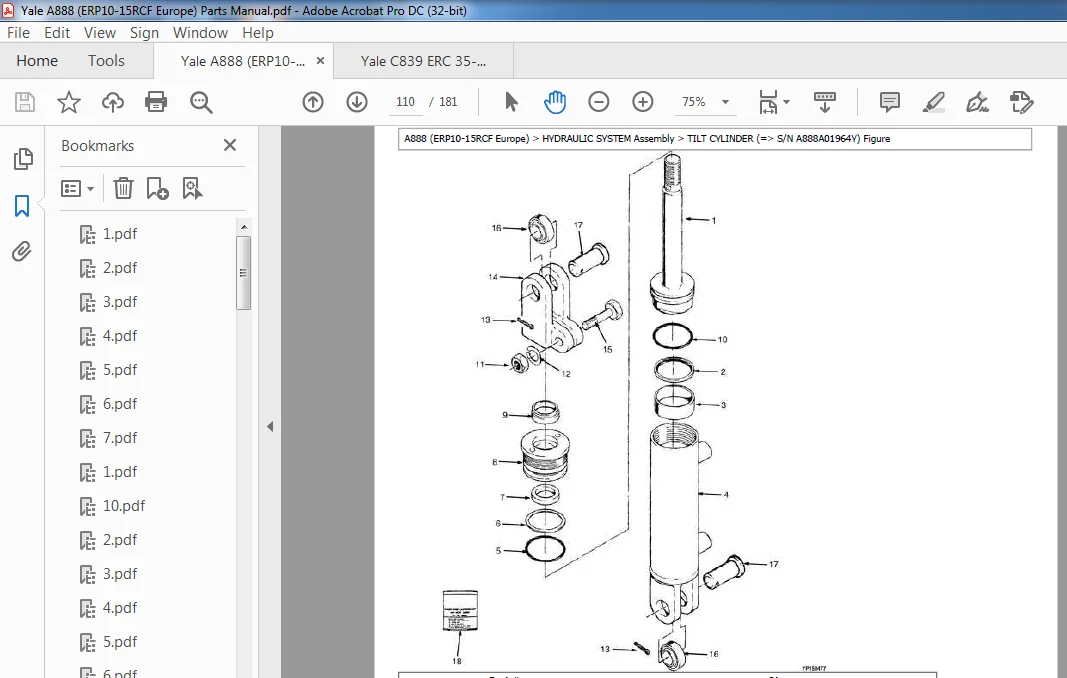

21. TILT CYLINDER (=> S/N A888A01964Y)
22. TILT CYLINDER (S/N A888A01965Y =>)
7. MAST-TWO STAGE LIMITED FREE-LIFT
1. OUTER MAST (TWO STAGE LIMITED FREE-LIFT)
2. INNER MAST (TWO STAGE LIMITED FREE-LIFT)
3. LIFT (TWO STAGE LIMITED FREE-LIFT)
4. LIFT CYLINDER (TWO STAGE LIMITED FREE-LIFT)

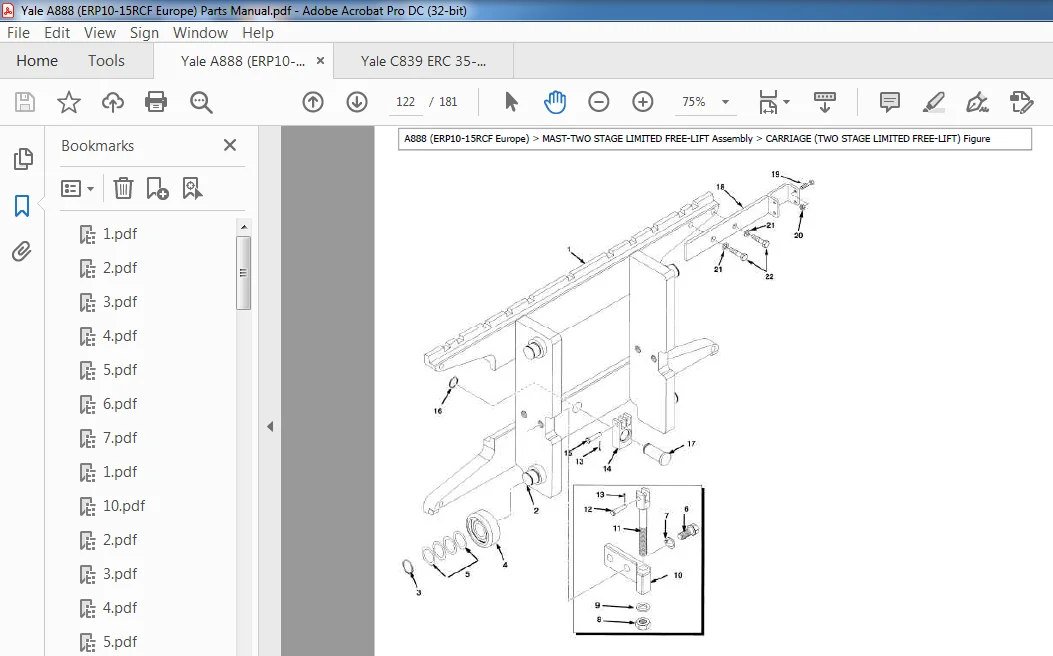

5. CARRIAGE (TWO STAGE LIMITED FREE-LIFT)
6. INTEGRAL SIDE-SHIFT CARRIAGE (TWO STAGE LIMITED FREE-LIFT)
7. INTEGRAL SIDE-SHIFT CYLINDER
8. HEADER HOSE (TWO STAGE LIMITED FREE-LIFT)
8. MAST-THREE STAGE FULL FREE-LIFT
1. OUTER MAST (THREE STAGE FULL FREE-LIFT)
2. INTERMEDIATE MAST (THREE STAGE FULL FREE-LIFT)
3. INNER MAST (THREE STAGE FULL FREE-LIFT)
4. MAIN LIFT (THREE STAGE FULL FREE-LIFT)
5. FREE-LIFT (THREE STAGE FULL FREE-LIFT)
6. MAIN CYLINDER (THREE STAGE FULL FREE-LIFT)
7. FREE-LIFT CYLINDER (THREE STAGE FULL FREE-LIFT)
8. CARRIAGE (THREE STAGE FULL FREE-LIFT)
9. INTEGRAL SIDE-SHIFT ASSEMBLY (THREE STAGE FULL FREE-LIFT)
10. INTEGRAL SIDE-SHIFT CYLINDER
11. HEADER HOSE (THREE STAGE FULL FREE-LIFT)
9. MAST-TWO STAGE FULL FREE-LIFT
1. OUTER MAST (1280 MM) (TWO STAGE FULL FREE-LIFT)
2. INNER MAST (1280 MM) (TWO STAGE FULL FREE-LIFT)
3. MAIN LIFT (1280 MM) (TWO STAGE FULL FREE-LIFT)
4. FREE-LIFT (1280 MM) (TWO STAGE FULL FREE-LIFT)
5. MAIN CYLINDER (LEFT HAND) (TWO STAGE FULL FREE-LIFT)
6. MAIN CYLINDER (RIGHT HAND) (TWO STAGE FULL FREE-LIFT)
7. FREE-LIFT CYLINDER (TWO STAGE FULL FREE-LIFT)
8. CARRIAGE (TWO STAGE FULL FREE-LIFT)
9. INTEGRAL SIDE-SHIFT CARRIAGE (TWO STAGE FULL FREE-LIFT)
10. INTEGRAL SIDE-SHIFT CYLINDER
11. HEADER HOSE (TWO STAGE FULL FREE-LIFT) (SHEET 1 0F 2)
12. HEADER HOSE (TWO STAGE FULL FREE-LIFT) (SHEET 2 OF 2)
10. FORKS, LOAD BACKREST, AND MAST INSTALLATION
1. FORK
2. LOAD BACKREST EXTENSION
3. SIDE-SHIFT CARRIAGE
4. SIDE-SHIFT CYLINDER
5. LOAD BACKREST (INTEGRAL SIDE-SHIFT)
