Tadano Terrain Crane 38022190101 7 BOOM, HLJ + FLJ, ATF220G-5 Spare Parts Catalog Manual – PDF DOWNLOAD

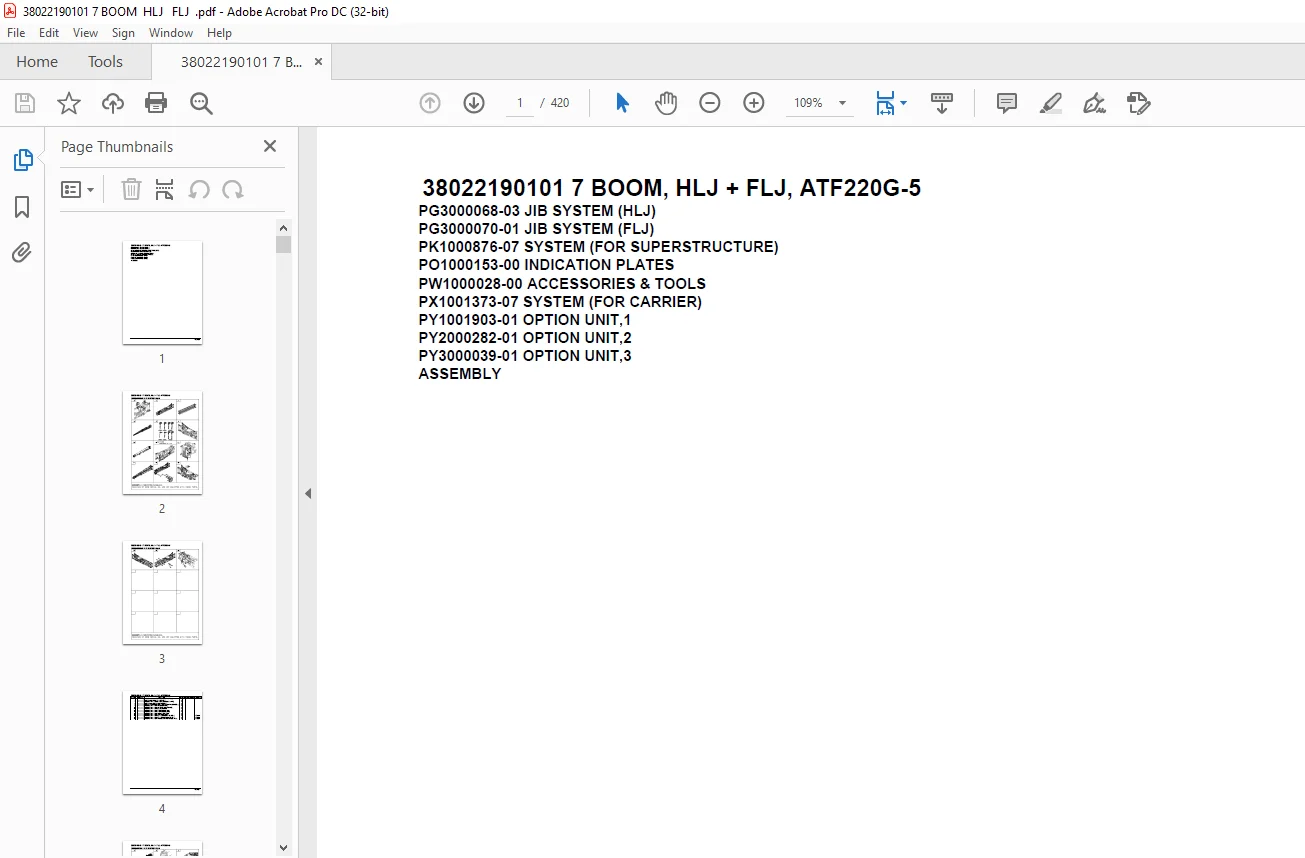

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
Tadano Terrain Crane 38022190101 7 BOOM, HLJ + FLJ, ATF220G-5 Spare Parts Catalog Manual – PDF DOWNLOAD
38022190101 7 BOOM, HLJ + FLJ, ATF220G-5
PG3000068-03 JIB SYSTEM (HLJ)
PG3000070-01 JIB SYSTEM (FLJ)
PK1000876-07 SYSTEM (FOR SUPERSTRUCTURE)
PO1000153-00 INDICATION PLATES
PW1000028-00 ACCESSORIES & TOOLS
PX1001373-07 SYSTEM (FOR CARRIER)
PY1001903-01 OPTION UNIT,1
PY2000282-01 OPTION UNIT,2
PY3000039-01 OPTION UNIT,3
ASSEMBLY
38022190101 7 BOOM, HLJ + FLJ, ATF220G-5
PB1300326-00 JOINT,ROTARY (TELESCOPOING)
PB5190214-00 BOOM ASSY (FLJ)
PB5190215-00 BOOM ASSY (2ND)
PB5200028-00 BOOM ASSY,BASE
PB5210026-00 BOOM ASSY,TOP
PB5260008-00 BOX ASSY (INSIDE CAB/LOAD CHART BOOKLET)
PB5260163-00 BOX ASSY (WEIGHT 1)
PB5260164-00 BOX ASSY (WEIGHT 2)
PB5260165-00 BOX ASSY (WEIGHT 3)
PB5260166-00 BOX ASSY (WEIGHT 4)
PB5260169-00 BOX ASSY (WEIGHT 5)
PC5020069-01 CABLE ASSY
PC5020071-00 CABLE ASSY
PC5020072-00 CABLE ASSY
PC5360006-00 CONNECTOR ASSY
PC5650052-00 CABLE (C/W MOUNTED DETECTION)
PE1010462-02 CYLINDER ASSY,DERRICK
PF1080189-02 SUPPORT ASSY (FOR C/W)
PF1430019-01 MOUNT,ROLLER
PG1050636-00 CYLINDER,TELESCOPING
PH5033638-00 HARNESS
PH5033639-00 HARNESS
PH5033640-00 HARNESS
PH5033641-00 HARNESS
PH5033729-00 HARNESS
PH5033742-00 HARNESS
PH5100033-01 HOSE ASSY (OIL DRAIN HOSE FOR TURNIP ENGINE)
PH5100034-00 HOSE ASSY
PI1120265-01 VALVE,SOLENOID
PI1130033-00 VALVE,HYDRAULIC
PI1250115-01 VALVE,COUNTERBALANCE
PI1260002-01 CARTRIDGE, COUNTERBALANCE
PI5050055-01 INDICATOR ASSY,LENGTH (FLJ)
PI5050056-00 INDICATOR ASSY,LENGTH (ADD CODE REEL,FLJ)
PI5070085-01 INDICATOR ASSY,OVERWIND (EXTENSION WIREROPE,HLJ)
PI5070087-01 INDICATOR ASSY,OVERWIND (EXTENSION WIREROPE)
PI5070088-00 INDICATOR ASSY,OVERWIND (FLJ)
PJ5050102-00 JIB ASSY (3-SECTION FLJ)
PK1140191-02 CAB,OPERATOR (SUNSHADE FIXTURE HOLE)
PL5210027-02 LIFTING DEVICE ASSY (HEAVY LOAD EQUIPMENT)
PL5260401-00 LOAD CHART BOOKLET
PM5150057-02 MODIFICATION ASSY (A/C DRAIN WATER LEAKPREVENTION)
PM5150139-00 MODIFICATION ASSY (SERIAL NO.PLATE HOLE)
PM5150470-00 MODIFICATION ASSY (BATTERY)
PM5150498-00 MODIFICATION ASSY (BATTERY)
PM5150780-00 MODIFICATION ASSY (SEAT HEATER HARNESS PROTEKTOR)
PM5150801-00 MODIFICATION ASSY (INSERT JIB EMBOSS PLATE)
PM5150806-00 MODIFICATION ASSY (HOUSING ASSY)
PM5150807-01 MODIFICATION ASSY (HOUSING ASSY)
PM5150810-00 MODIFICATION ASSY (TELESCOPING EMERGENCY OPERATION)
PM5150811-00 MODIFICATION ASSY (ADD SWITCH)
PM5150812-00 MODIFICATION ASSY (SLEWING BRAKE SW)
PM5150819-01 MODIFICATION ASSY (TEMPORARY BEDDING)
PM5150820-00 MODIFICATION ASSY (ENGINE HOOD)
PM5150821-00 MODIFICATION ASSY (ADD TIE OFF)
PM5150822-00 MODIFICATION ASSY (FRONT LOCK DETECT SW)
PM5150823-00 MODIFICATION ASSY (BED FIXING BRACKET)
PM5150824-00 MODIFICATION ASSY (HOSE GUIDE,HLJ)
PM5150825-00 MODIFICATION ASSY (CHANGE HYDRAULIC PARTS ORIFICE)
PM5150828-00 MODIFICATION ASSY (C/W REMOVABLE REMOTECONTROL)
PM5150829-00 MODIFICATION ASSY (ROTATION STOPPER SUPPORT)
PM5150837-00 MODIFICATION ASSY (LOWER OIL COOLER)
PM5150838-00 MODIFICATION ASSY (HLJ FIXED PIN STORAGE)
PM5150839-00 MODIFICATION ASSY (JIB INTERLOCK)
38022190101 7 BOOM, HLJ + FLJ, ATF220G-5
000010
PM5150842-00 MODIFICATION ASSY (SOLENOID VALVE COVER/CW)
PM5150843-02 MODIFICATION ASSY (S871 SWITCH CHANGE/INSIDE CAB)
PM5150848-00 MODIFICATION ASSY (RIGHT REAR OF SWING TABLE)
PM5150852-00 MODIFICATION ASSY (SWING ANGLE DETECTORCHENGE)
PM5150853-00 MODIFICATION ASSY (RELOCATION OF OVERWINDING SUPPORT)
PM5150855-01 MODIFICATION ASSY
PM5150857-00 MODIFICATION ASSY (REMOTE CONTROL BOX,CW)
PM5150858-02 MODIFICATION ASSY (SUSPENSION RING)
PM5150859-00 MODIFICATION ASSY (BOOM REAR END COVER)
PM5150860-00 MODIFICATION ASSY (LOAD TIGHTENING SUPPORT,BOOM)
PM5150861-00 MODIFICATION ASSY (WINCH WIRING)
PM5150862-00 MODIFICATION ASSY (S/T SUPPORT)
PM5150863-00 MODIFICATION ASSY (COVER OF PROXIMITY SW)
PM5150864-00 MODIFICATION ASSY (LADDER, INTERFERENCEPREVENTION)
PM5150865-00 MODIFICATION ASSY (CABLE OF BOOM BOTTOM,SUPPORT)
PM5150866-01 MODIFICATION ASSY
PM5150867-00 MODIFICATION ASSY (REEL,CORD SUPPORT)
PM5150880-00 MODIFICATION ASSY
PM5150881-00 MODIFICATION ASSY (CHENGE OF OVERWINDING/BOOM)
PM5150882-01 MODIFICATION ASSY (CHENGE OF OVERWINDING/UPPER CAB)
PM5150883-01 MODIFICATION ASSY (ENG CONTROLLER WATERPROOFING)
PM5150889-01 MODIFICATION ASSY (OVERWIND/HLJ,JIB1)
PM5150890-00 MODIFICATION ASSY (DUMMY CONNECTOR)
PM5150891-00 MODIFICATION ASSY (OVERWIND/HLJ,JIB2)
PM5150892-00 MODIFICATION ASSY (SHEAVE FIXING PIN)
PM5150893-00 MODIFICATION ASSY (ELEVATE DISASSEMBLY PIN)
PM5150894-00 MODIFICATION ASSY (JACK CYLINDER)
PM5150895-00 MODIFICATION ASSY (BACK SIDE OF SWING FRAME,WITH DOOR)
PM5150897-00 MODIFICATION ASSY (REMOVE FAN/CRANE CAB)
PM5150898-01 MODIFICATION ASSY (WATERPROOF/UPPER OUTER COVERING)
PM5150899-00 MODIFICATION ASSY (CARRIER CAB DOOR)
PM5150900-00 MODIFICATION ASSY
PM5150902-00 MODIFICATION ASSY (CAB LOWER JIB HANDLEFIXED)
PM5150907-00 MODIFICATION ASSY (BOOM REAR END SUPPORT/JOINT INTERFE)
PM5150919-00 MODIFICATION ASSY (T/M OIL DRAIN PIPINGFIXED ADDITION)
PM5150927-00 MODIFICATION ASSY (ADD DRAIN HOLE)
PM5150928-00 MODIFICATION ASSY (ELEVATING STEP)
PM5150932-00 MODIFICATION ASSY (JIB 1 SUSPENSION RING/HLJ)
PM5150933-00 MODIFICATION ASSY (JIB 1 RIGGING POSITION/HLJ)
PM5150969-00 MODIFICATION ASSY (BATTERY)
PM5150974-00 MODIFICATION ASSY (ENGINE COVER)
PM5150976-00 MODIFICATION ASSY (CONNECTOR POSITION/HLJ JIB 2)
PM5150979-00 MODIFICATION ASSY (HOSE STORAGE SUPPORTFOR JIB)
PM5151002-00 MODIFICATION ASSY (INTRUSION PREVENTIONSUPPORT)
PM5151003-00 MODIFICATION ASSY (EMERGENCY ESCAPE HAMMER REMOVAL)
PM5151031-01 MODIFICATION ASSY (MOUNTING DIRECTION OF AIR VALVE)
PM5151039-00 MODIFICATION ASSY (WIRE STOWING SUPPORT)
PM5151091-00 MODIFICATION ASSY (ADD AN IRON BRACKET BETWEEN MIRROR)
PM5151093-00 MODIFICATION ASSY (O/R LOCK PIN,CYLINDER TUBE)
PM5151100-00 MODIFICATION ASSY (ADD HOSE REAL COVER)
PM5151115-00 MODIFICATION ASSY (ENGINE MOUNT/UPPER)
PM5151116-00 MODIFICATION ASSY (HYDRAULIC OIL TANK/UPPER)
PM5151163-00 MODIFICATION ASSY (BATTERY)
PN1370124-00 BATTERY (PANASONIC,130F51)
PN5011928-02 NAME PLATE ASSY (MANUFACTURE INSPECTION)
PN5011943-02 NAME PLATE ASSY (CARRIER)
PN5011944-00 NAME PLATE ASSY (FLJ)
PN5011949-01 NAME PLATE ASSY (HLJ)
PN5011950-04 NAME PLATE ASSY (UPPER)
PO1080001-02 PLATE,NAME (LOW NOISE MARK)
PO1090049-01 MARKING (FLJ)
PO5080283-01 OPE.ASSY,CONT.VALVE(WINCH LEVER MAIN,AUX. RESHUFFLING)
PO5080284-00 OPE.ASSY,CONT.VALVE (SWITCHING PEDAL OPERATION)
PP1200029-00 PARTS,DISMOUNTING (LIFTER)
38022190101 7 BOOM, HLJ + FLJ, ATF220G-5
000010
PP5050038-03 PARTS ASSY,AML (ANGLE INDICATOR)
PP5100167-00 PARTS ASSY,ELECTRICITY (EMERGENCY STOP SW)
PP5100169-00 PARTS ASSY,ELECTRICITY (C/W)
PP5220002-00 PLATE (LOOSENESS FOR BOOM SLIDE PLATE)
PP5240001-00 PLATE,NAME (STD OPERATION MARK)
PP5240012-00 PLATE,NAME
PP5250001-01 PLATE,NAME (AML)
PP5250001-01 PLATE,NAME (AML)
PP5450008-02 PUMP,GREASE (TO FILL PUMP GREASE)
PP6010456-00 PIPING ASSY (FLJ)
PR5110007-00 REMOTE CONTROL ASSY
PR5150044-00 ROLLER ASSY (WIRE GUIDE/BASE BOOM)
PR5150045-00 ROLLER ASSY
PR5160005-00 ROPE ASSY (FLJ DISMOUNTING)
PS5180012-00 SHEAVE ASSY
PS5220032-00 SINGLE TOP ASSY
PS5280011-01 SPEAKER ASSY
PS5420502-00 SUPPORT ASSY (JIB STAND)
PS5420555-00 SUPPORT ASSY (FOR COUNTERWEIGHT)
PS5530423-00 SWITCH ASSY
PS5530427-00 SWITCH ASSY
PS5530428-01 SWITCH ASSY
PS5530429-00 SWITCH ASSY
PS5630001-00 STEP (REM-G/NAKAO)
PS5630002-00 STEP (ADAPTER)
PT5140002-00 TIRE (BRIDGESTONE)
PW1030080-01 TOOLS
PX1810278-00 MOUNT,SUPPORT (C/W,SAFETY HOOK)
PX5010559-00 MOUNT ASSY (LADDER HANGING SUPPORT,HLJ)
PX5010560-02 MOUNT ASSY (WELDED PARTS,HLJ)
PX5010561-00 MOUNT ASSY (TIE OFF SUPPORT,HLJ)
PX5010562-00 MOUNT ASSY
PX5010563-00 MOUNT ASSY (SUPPORT,ADDITIONAL CODE REEL)
PX5010564-00 MOUNT ASSY (LADDER HANGING SUPPORT,FLJ)
PX5010565-00 MOUNT ASSY (BOOM WELD,FLJ)
PX5010568-00 MOUNT ASSY (WELDED PARTS,BOOM)
PX5010573-01 MOUNT ASSY (TIE OFF SUPPORT/ BOOM SWINGFRAME)
PX5010575-00 MOUNT ASSY (ADD ENGINE COOLING WATER DRAIN HOSE)
PX5010581-02 MOUNT ASSY (ADD DRAIN COCK/ENGINE COOLING WATER)
PX5010592-01 MOUNT ASSY (FOR JAPANISE REGULATION)
PX5010649-00 MOUNT ASSY (EMERGENCY TELESCOPING)
PX5520002-00 MOUNT ASSY,NON-SLIP (SEAL,SLEWING TABLE)
PX5670067-00 MOUNT ASSY,STEP (HANDRAIL ON BOOM TOP SURFACE)
PX5690021-00 MOUNT ASSY,SUPPORT (BOOM TOP WIRE)
PY2340002-00 PLATE
PY5020155-05 ACCESSORIES ASSY
PY5020177-00 ACCESSORIES ASSY (HLJ)
PY5060004-00 ADAPTER ASSY
PY5060005-00 ADAPTER ASSY (FOR BOOM HOISTING)
PY5120001-01 ADJUSTMENT,WEIGHT
PY5190006-01 ALARM ASSY,SWING
PY5410001-00 ADJUSTMENT INSTRUCTION (CARRIER CAB FORFOOT LIGHT)
PZ0000000-00 MODIFICATION ASSY (ADBLUE HEATER SUPPORT)
PZ0000000-00 MODIFICATION ASSY (UPPER,INTER COOLER PIPE
