Tadano Crane AT-150-1 42018100010 UPPER Spare Parts Catalog Manual – PDF DOWNLOAD

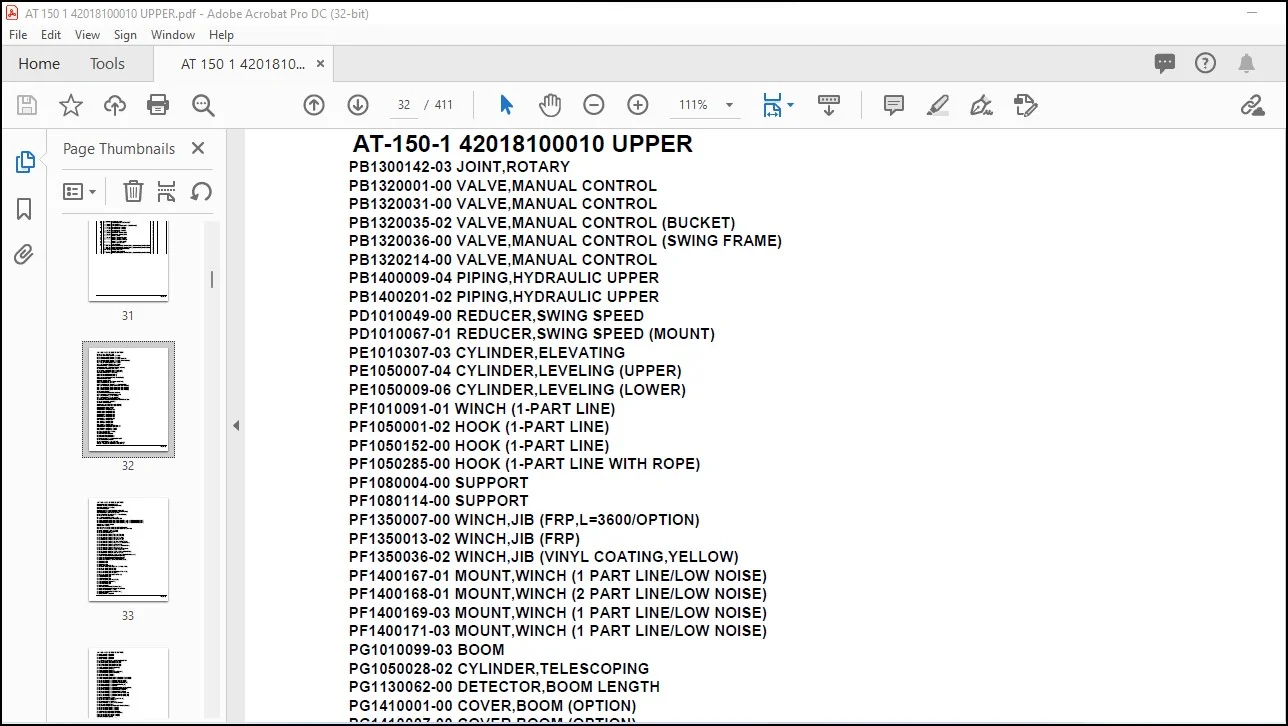

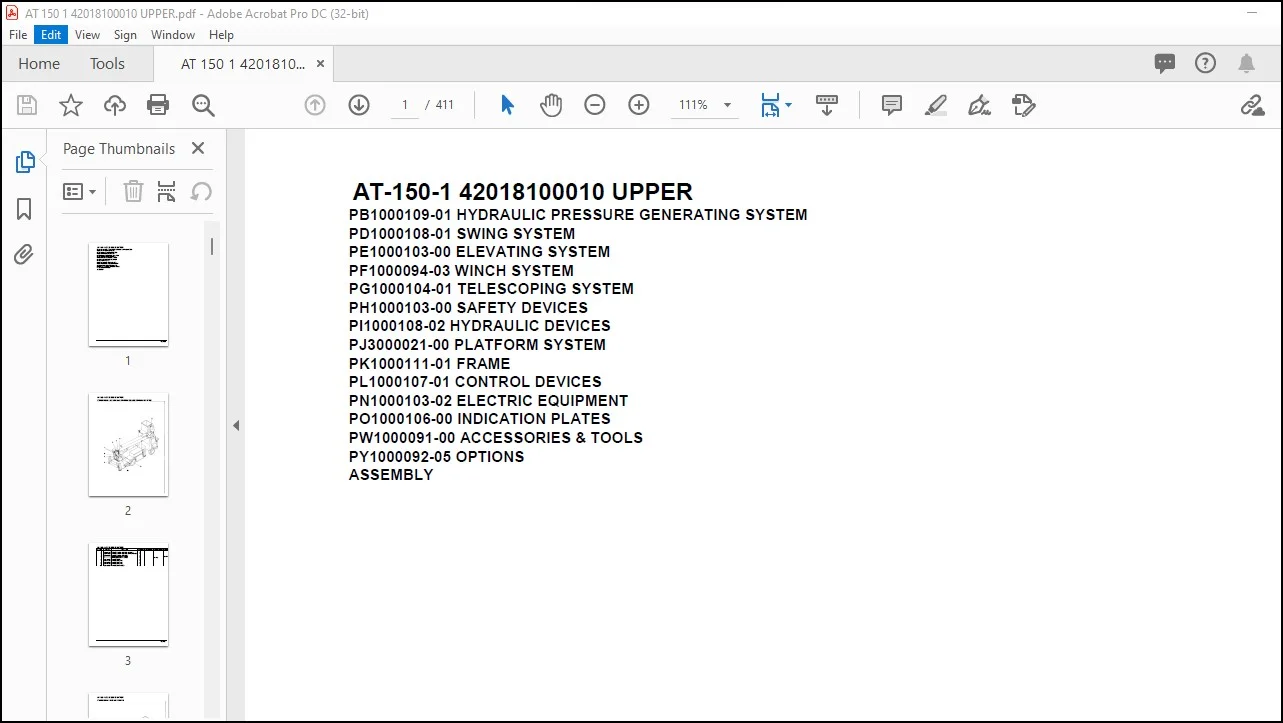

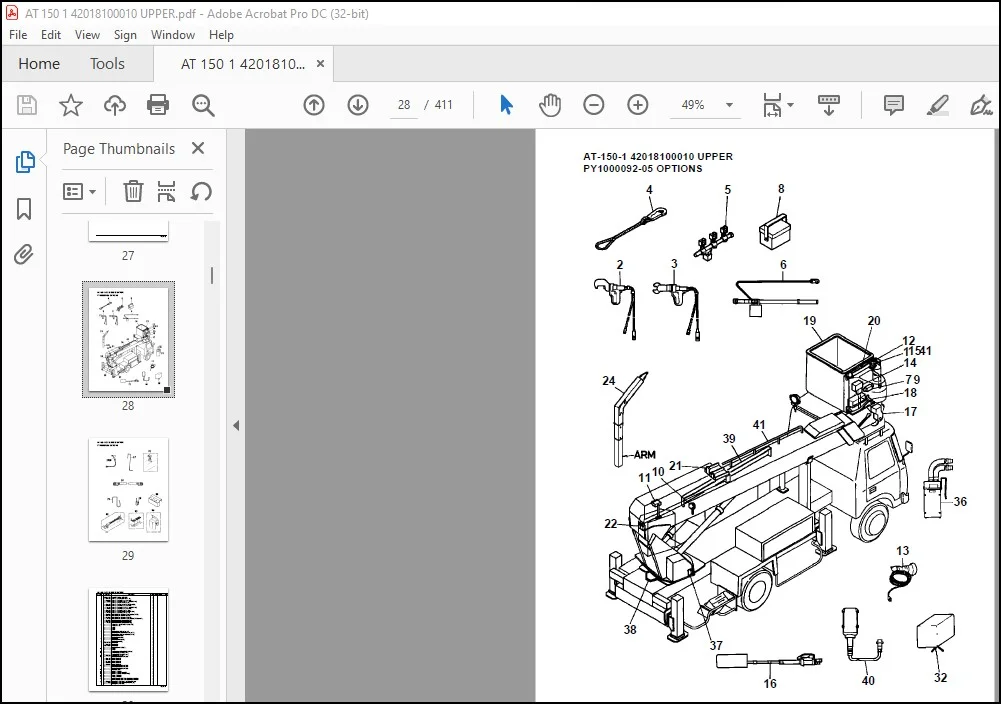

IMAGES PREVIEW OF THE MANUAL:
FILE DETAILS:
Tadano Crane AT-150-1 42018100010 UPPER Spare Parts Catalog Manual – PDF DOWNLOAD
Language : English
Pages :411
Downloadable : Yes
File Type : PDF
Size:5.07 MB
TABLE OF CONTENTS:
Tadano Crane AT-150-1 42018100010 UPPER Spare Parts Catalog Manual – PDF DOWNLOAD
AT-150-1 42018100010 UPPER
PB1000109-01 HYDRAULIC PRESSURE GENERATING SYSTEM
PD1000108-01 SWING SYSTEM
PE1000103-00 ELEVATING SYSTEM
PF1000094-03 WINCH SYSTEM
PG1000104-01 TELESCOPING SYSTEM
PH1000103-00 SAFETY DEVICES
PI1000108-02 HYDRAULIC DEVICES
PJ3000021-00 PLATFORM SYSTEM
PK1000111-01 FRAME
PL1000107-01 CONTROL DEVICES
PN1000103-02 ELECTRIC EQUIPMENT
PO1000106-00 INDICATION PLATES
PW1000091-00 ACCESSORIES & TOOLS
PY1000092-05 OPTIONS
ASSEMBLY
AT-150-1 42018100010 UPPER
PB1300142-03 JOINT,ROTARY
PB1320001-00 VALVE,MANUAL CONTROL
PB1320031-00 VALVE,MANUAL CONTROL
PB1320035-02 VALVE,MANUAL CONTROL (BUCKET)
PB1320036-00 VALVE,MANUAL CONTROL (SWING FRAME)
PB1320214-00 VALVE,MANUAL CONTROL
PB1400009-04 PIPING,HYDRAULIC UPPER
PB1400201-02 PIPING,HYDRAULIC UPPER
PD1010049-00 REDUCER,SWING SPEED
PD1010067-01 REDUCER,SWING SPEED (MOUNT)
PE1010307-03 CYLINDER,ELEVATING
PE1050007-04 CYLINDER,LEVELING (UPPER)
PE1050009-06 CYLINDER,LEVELING (LOWER)
PF1010091-01 WINCH (1-PART LINE)
PF1050001-02 HOOK (1-PART LINE)
PF1050152-00 HOOK (1-PART LINE)
PF1050285-00 HOOK (1-PART LINE WITH ROPE)
PF1080004-00 SUPPORT
PF1080114-00 SUPPORT
PF1350007-00 WINCH,JIB (FRP,L=3600/OPTION)
PF1350013-02 WINCH,JIB (FRP)
PF1350036-02 WINCH,JIB (VINYL COATING,YELLOW)
PF1400167-01 MOUNT,WINCH (1 PART LINE/LOW NOISE)
PF1400168-01 MOUNT,WINCH (2 PART LINE/LOW NOISE)
PF1400169-03 MOUNT,WINCH (1 PART LINE/LOW NOISE)
PF1400171-03 MOUNT,WINCH (1 PART LINE/LOW NOISE)
PG1010099-03 BOOM
PG1050028-02 CYLINDER,TELESCOPING
PG1130062-00 DETECTOR,BOOM LENGTH
PG1410001-00 COVER,BOOM (OPTION)
PG1410007-00 COVER,BOOM (OPTION)
PH1140021-00 DETECTOR,SWING ANGLE
PH1180076-01 CONNECTION,MOMENT LIMITIER SYSTEM
PH1250006-00 MOMENT LIMITER
PH5031861-00 HARNESS
PI1010011-01 MOTOR,HYDRAULIC (SWING)
PI1010135-00 MOTOR,HYDRAULIC (WINCH)
PI1050002-00 RESERVOIR,OIL
PI1100007-00 VALVE,RELIEF
PI1120018-00 VALVE,SOLENOID
PI1120031-00 VALVE,SOLENOID
PI1120032-00 VALVE,SOLENOID
PI1120097-00 VALVE,SOLENOID
PI1120175-01 VALVE,SOLENOID
PI1120176-02 VALVE,SOLENOID
PI1120177-01 VALVE,SOLENOID
PI1140002-00 VALVE,CHECK
PI1140003-01 VALVE,CHECK
PI1140061-00 VALVE,CHECK
PI1140133-01 VALVE,CHECK
PI1250040-02 VALVE,COUNTERBALANCE
PI1250063-00 VALVE,COUNTERBALANCE
PI1280056-00 VALVE,PILOT CHECK
PI1280180-01 VALVE,PILOT CHECK
PJ3010022-00 BUCKET (OPTION)
PJ3010061-01 BUCKET
PJ3100020-02 PIPING,BOOM
PJ3200012-02 PIPING,BUCKET
PJ3250004-02 PIPING,GREASE
PJ3300005-00 MOTOR,HYDRAULIC BUSKET
PK1100094-00 SWING FRAME
PK1200178-00 COVER,SWING FRAME
PL1010433-04 OPE.ASSY,CONT.VALVE (BUCKET)
PL1010434-01 OPE.ASSY,CONT.VALVE (SWING)
AT-150-1 42018100010 UPPER
000015
PN1010035-03 ELEC.ASSY (BUCKET)
PN1010234-03 ELEC.ASSY (SWING FRAME)
PN1030006-02 OPTICAL CABLE
PN1110163-00 RELAY
PN1210056-00 TRANSMITTER,SIGNAL (BUCKET)
PN1210057-00 TRANSMITTER,SIGNAL (SWING FRAME)
PN1370036-02 BATTERY INSTALLATION
PO1011146-02 PLATE ASSY,NAME (4TONS VEHICLE)
PP5390001-00 PRUNER ASSY
PP5450003-00 PUMP,GREASE (240CC)
PV1030001-00 SWITCH BOX (FOR BOOSTER)
PV1030109-00 SWITCH BOX (ELECTRIC BOOSTER, 3M,NANABOSI,SINKOU DENKI)
PV1030110-00 SWITCH BOX (ELECTRIC BOOSTER, 5M,NANABOSI,SINKOU DENKI)
PV1030111-00 SWITCH BOX (ELECTRIC BOOSTER, 8M,NANABOSI,SINKOU DENKI)
PW1010008-05 ACCESSORIES
PW1030015-01 TOOLS
PW5110002-00 WEDGE (STOPPER FOR TIRE/WAZUMI)
PW5110003-00 WEDGE (STOPPER FOR TIRE/NAKAMURA KIKI)
PX1210112-00 GUARD (FOR TOENEC)
PX1250082-00 COVER INSTALLATION
PX1260050-01 STEP (OPTION)
PY1050000-00 CLAMP HEAD (IZUMI 12TON 2.5M)
PY1050000-00 CLAMP HEAD (IZUMI 12TON 2.5M)
PY1050001-01 CLAMP HEAD (IZUMI 8TON,2.5M)
PY1050002-00 CLAMP HEAD (IZUMI 12TON 3.5M)
PY1050004-00 CLAMP HEAD (O.D.K 7.5TON 3M)
PY1050005-00 CLAMP HEAD (O.D.K 10TON ELECTRIC)
PY1050006-00 CLAMP HEAD (IZUMI 7.5TON 3M ELECTRIC)
PY1050007-00 CLAMP HEAD (SANWA,12TON)
PY1050008-01 CLAMP HEAD (IZUMI 8TON 3.5M ELECTRIC)
PY1050009-01 CLAMP HEAD (IZUMI 8TO,3.5M)
PY1050012-00 CLAMP HEAD (SANWA,12TON,TITANIUM)
PY1060000-01 CUTTER HEAD (IZUMI 6.4TON AIR)
PY1060001-00 CUTTER HEAD (IZUMI 6.4TON 2.5M ELECTRIC)
PY1060002-00 CUTTER HEAD (SANWA 6.5TON)
PY1060004-01 CUTTER HEAD (IZUMI 6.4TON 2.5M ELECTRICSANWA)
PY1070000-00 ROPE (SAFETY,YELLOW:TD-TYPE)
PY1070000-00 ROPE (SAFETY,YELLOW:TD-TYPE)
PY1070001-00 ROPE (SAFETY,1.5M,WITH HOOK)
PY1080000-02 ARM (STD JIB/WITHOUT INSULATOR)
PY1080002-02 ARM
PY1080003-02 ARM
PY1080004-02 ARM
PY1080005-01 ARM (STD-JIB)
PY1160004-04 BOOSTER (ELECTRIC CONTROL TYPE)
PY1160005-04 BOOSTER SYSTEM
PY1160010-04 BOOSTER SYSTEM
PY1160013-03 BOOSTER (AIR CONTROL TYPE,40TON)
PY1160020-03 BOOSTER (AIR12TON)
PY1160025-04 BOOSTER (ELECTRICAL 40T)
PY1170002-01 BOOSTER
PY1170003-01 BOOSTER
PY1170004-01 BOOSTER
PY1170008-02 BOOSTER (AIR & ELEC.)
PY1170010-01 BOOSTER (40TON)
PY1170015-01 BOOSTER
PY1170018-03 BOOSTER
PY1180006-01 LAMP
PY1180040-00 LAMP (BUCKET OPERATION)
PY1180060-01 LAMP (SWING FRAME OPERATION)
PY1180061-00 LAMP (HAND TYPE)
PY1180109-00 LAMP (BUCKET OPERATION)
PY1180152-00 LAMP
PY1240000-01 CONTROL UNIT
AT-150-1 42018100010 UPPER
000015
PY1240001-01 CONTROL UNIT
PY1240003-00 CONTROL UNIT
PY1240003-00 CONTROL UNIT
PY1240005-01 CONTROL UNIT
PY1460004-06 ELECTRICAL PARTS, POWER SUPPLY
PY1500001-00 BOOSTER SELECT SYSTEM
PY1500002-00 BOOSTER SELECT SYSTEM
PY1500011-02 BOOSTER SELECT SYSTEM
PY1500020-00 BOOSTER SELECT SYSTEM
PY1540001-00 COVER,BUCKET (LOWER)
PY1540002-00 COVER,BUCKET
PY1540006-00 COVER,BUCKET
PY1540007-00 COVER,BUCKET (INNER CASE)
PY1540027-00 COVER,BUCKET (WHITE)
PY1550000-00 TOOL SUPPORT
PY1550001-00 TOOL SUPPORT
PY1570000-01 SWITCH,ACCELERATOR &EMERGENCY PUMP
PY1570001-01 SWITCH,ACCELERATOR &EMERGENCY PUMP
PY1590000-02 HOSE,BOOSTER (WITH AIR BALLOON)
PY1590000-02 HOSE,BOOSTER (WITH AIR BALLOON)
PY1590001-01 HOSE,BOOSTER (FEMALE-FEMALE,3M)
PY1590002-02 HOSE,BOOSTER (MAIL-FEMALE,3M)
PY1590003-01 HOSE,BOOSTER (3M)
PY1590005-01 HOSE,BOOSTER (SMALL,WITH AIR BALLOON)
PY1590007-00 HOSE,BOOSTER (FEMALE-FEMALE,5M)
PY1590008-00 HOSE,BOOSTER (MALE-FEMALE,5M)
PY1590009-00 HOSE,BOOSTER (MALE-FEMALE,8M)
PY1590010-00 HOSE,BOOSTER (WITH AIR BALLOON,2M)
PY1590012-00 HOSE,BOOSTER (WITH AIR BALLOON,5M)
PY1590013-00 HOSE,BOOSTER (WITH AIR BALLOON,8M)
PY1640000-01 DRIL,HYDRAULIC
PY1660000-00 ARM,ATTACHMENT (L-TYPE JIB)
PY1660001-00 ARM,ATTACHMENT
PY1660002-01 ARM,ATTACHMENT
PY1680000-02 WRENCH,IMPACT (HYDRAULIC)
PY1760001-00 STEP,BUCKET
PY1760003-00 STEP,BUCKET (GRAY,FOR BUCKET INNER)
PY1790000-00 HANGER (FOR BUCKET)
PY1790001-00 HANGER (FOR BUCKET)
PY1790001-00 HANGER (FOR BUCKET)
PY1930004-00 BLOCK,RUBBER (WAZUMI)
PY1930005-00 BLOCK,RUBBER (NAKAMURA)
PY2120000-00 BOX,TOOL (FOR BUCKET)
PY2120001-00 BOX,TOOL (FOR BUCKET)
PY2130000-00 COVER,LAMP
PY2130001-00 COVER,LAMP (WORKING)
PY2140000-00 COVER,OPTICAL CABLE
PY2150000-00 COVER,LEVELLING COCK
PY2160000-00 COVER,CONTROL LEVER
PY2170000-00 COVER,WINCH
PY2200009-02 INTERPHONE
PY2350001-00 SWITCH,BOOSTER
