Tadano Crane AT-147-2 42096200040 UPPER Parts Catalog Manual – PDF DOWNLOAD

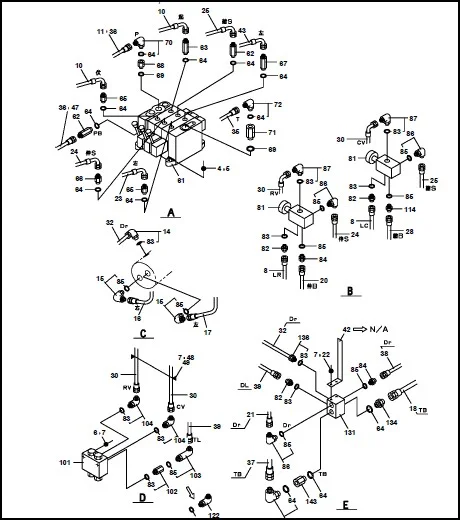

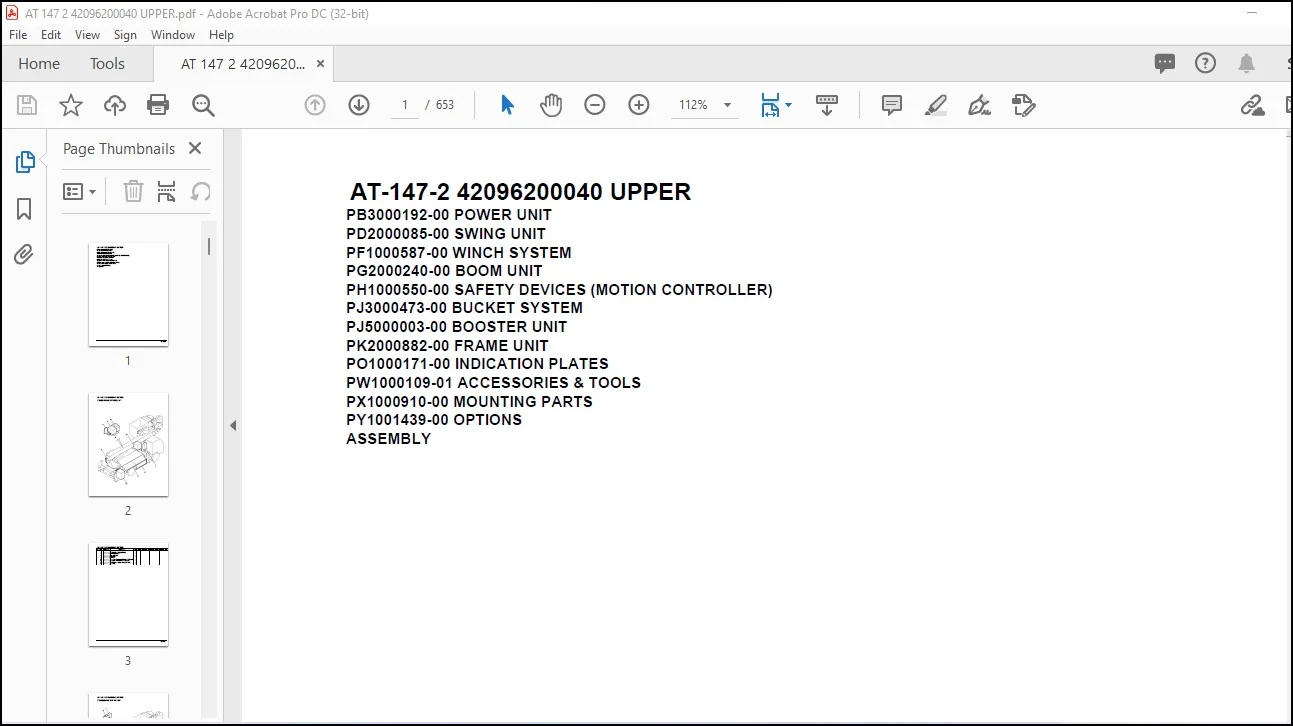

IMAGES PREVIEW OF THE MANUAL:
FILE DETAILS:
Tadano Crane AT-147-2 42096200040 UPPER Parts Catalog Manual – PDF DOWNLOAD
Language : English
Pages :653
Downloadable : Yes
File Type : PDF
Size:7.54 MB
TABLE OF CONTENTS:
Tadano Crane AT-147-2 42096200040 UPPER Parts Catalog Manual – PDF DOWNLOAD
AT-147-2 42096200040 UPPER
PB3000192-00 POWER UNIT
PD2000085-00 SWING UNIT
PF1000587-00 WINCH SYSTEM
PG2000240-00 BOOM UNIT
PH1000550-00 SAFETY DEVICES (MOTION CONTROLLER)
PJ3000473-00 BUCKET SYSTEM
PJ5000003-00 BOOSTER UNIT
PK2000882-00 FRAME UNIT
PO1000171-00 INDICATION PLATES
PW1000109-01 ACCESSORIES & TOOLS
PX1000910-00 MOUNTING PARTS
PY1001439-00 OPTIONS
ASSEMBLY
AT-147-2 42096200040 UPPER
000013
PB1100295-00 PUMP,HYDRAULIC
PB1130209-02 TANK,OIL
PB1300427-01 JOINT,ROTARY
PB1320319-00 VALVE,MANUAL CONTROL
PB1320589-01 VALVE,MANUAL CONTROL (BOOSTER)
PB1380196-01 POWER SUPPLY (MOUNT/MOTOR UNIT)
PB1380200-00 POWER SUPPLY (MOUNT/MOTOR UNIT)
PB1400399-05 PIPING,UPPER
PB1411592-00 PIPING,LOWER (MOTOR UNIT)
PB1411674-00 PIPING,LOWER
PB1411867-00 PIPING,LOWER (TANK)
PB1910141-01 PIPING (NO.2)
PC1011008-00 OUTRIGGER (REAR/MOUNT)
PC1011172-00 OUTRIGGER (FRONT)
PC1011444-00 OUTRIGGER (REAR/INNER CASE)
PC1011478-00 OUTRIGGER (FRONT,L/INNER CASE)
PC1011479-00 OUTRIGGER (FRONT,R/INNER CASE)
PC1030346-00 CYLINDER,JACK
PC1050221-00 CYLINDER,EXTENSION (FRONT)
PC1050222-00 CYLINDER,EXTENSION (REAR)
PC1190054-01 INDICATOR,OUTRIGGER
PC1200575-00 PIPING,OUTRIGGER
PC1380015-01 DETECTOR,OUTRIGGER LENGTH
PC5020022-00 CABLE ASSY (PC CONNECTION CABLE)
PC5570166-00 COVER ASSY
PD1010160-00 REDUCER,SWING SPEED
PD1020021-01 SWING UNIT
PE1010395-01 CYLINDER,ELEVATING
PE1010481-00 CYLINDER,ELEVATING (ARM)
PE1050111-00 CYLINDER,LEVELING (UPPER)
PE1050112-01 CYLINDER,LEVELING (LOWER)
PF1010168-01 WINCH
PF1010392-01 WINCH
PF1050285-00 HOOK (1-PART LINE WITH ROPE)
PF1050480-00 HOOK (1-PART LINE WITH ROPE/35M)
PF1080004-00 SUPPORT
PF1080009-00 SUPPORT (WINCH JIB,OPTION)
PF1080012-00 SUPPORT (WINCH JIB,FOR HOKURIKUDENKOU)
PF1200407-01 PIPING,WINCH (NO.1)
PF1200408-01 PIPING,WINCH (NO.2)
PF1350086-00 WINCH,JIB (FRP,INSULATION,YELLOW)
PF1350107-00 WINCH,JIB (FRP/INTEGRATED SUPPORT,GRAY)
PF1350123-00 WINCH,JIB
PF1350125-00 WINCH,JIB (SUPPORT/NO.1)
PF1350126-00 WINCH,JIB (SUPPORT/NO.2)
PF1360003-05 CYLINDER,WINCH JIB (POWER)
PF1400423-00 MOUNT,WINCH (NO.1)
PF1400424-00 MOUNT,WINCH (NO.2)
PG1010975-01 BOOM
PG1050666-00 CYLINDER,TELESCOPING (MOUNT)
PG1050667-00 CYLINDER,TELESCOPING
PG1130136-00 DETECTOR,BOOM LENGTH
PG1220168-00 PIPING,BOOM
PG1250018-00 ATTACHMENT,JIB
PH1480060-00 MOTION CONTROLLER (AMC)
PH1540019-04 FOOT SWITCH (OPTION)
PH1700234-00 VIEW SYSTEM (COLOR MONITOR,ICHIKOH)
PH1700237-00 VIEW SYSTEM (CAMERA)
PH1700240-00 VIEW SYSTEM (MONITOR)
PH1700241-00 VIEW SYSTEM (MAIN UNIT)
PH1710017-00 DISPLAY
PH1750007-01 CAMERA
PH5030628-00 HARNESS
PH5031064-00 HARNESS
AT-147-2 42096200040 UPPER
000013
PH5031067-00 HARNESS
PH5031068-00 HARNESS
PH5031069-00 HARNESS
PH5031070-00 HARNESS
PH5031072-00 HARNESS
PH5031073-00 HARNESS
PH5031078-00 HARNESS
PH5031081-00 HARNESS
PH5031797-00 HARNESS
PH5032282-00 HARNESS
PH5032326-00 HARNESS
PH5032327-00 HARNESS
PH5032328-00 HARNESS
PH5032348-01 HARNESS
PH5032807-00 HARNESS
PH5034365-00 HARNESS
PI1010074-00 MOTOR,HYDRAULIC (SWING)
PI1010116-01 MOTOR,HYDRAULIC
PI1010210-00 MOTOR,HYDRAULIC
PI1050004-00 RESERVOIR,OIL
PI1100056-00 VALVE,RELIEF
PI1100061-00 VALVE,RELIEF
PI1100122-00 VALVE,RELIEF
PI1100134-01 VALVE,RELIEF
PI1100135-00 VALVE,RELIEF
PI1120096-00 VALVE,SOLENOID
PI1120097-00 VALVE,SOLENOID
PI1120097-00 VALVE,SOLENOID
PI1120215-02 VALVE,SOLENOID
PI1120223-00 VALVE,SOLENOID
PI1120224-00 VALVE,SOLENOID
PI1120238-02 VALVE,SOLENOID
PI1120272-01 VALVE,SOLENOID
PI1120273-01 VALVE,SOLENOID
PI1140133-01 VALVE,CHECK
PI1140136-01 VALVE,CHECK
PI1140172-00 VALVE,CHECK
PI1140212-00 VALVE,CHECK
PI1140213-00 VALVE,CHECK
PI1140217-00 VALVE,CHECK
PI1140221-00 VALVE,CHECK
PI1140222-00 VALVE,CHECK
PI1140227-00 VALVE,CHECK
PI1240030-00 VALVE
PI1250141-00 VALVE,COUNTERBALANCE
PI1250153-00 VALVE,COUNTERBALANCE
PI1280041-01 VALVE,PILOT CHECK
PI1280051-00 VALVE,PILOT CHECK
PI1300031-00 FILTER,OIL
PI1300032-00 FILTER,OIL
PI1300041-00 FILTER,OIL
PI1340005-00 ACCUMULATOR
PJ3010311-00 BUCKET (INNER CASE)
PJ3010312-00 BUCKET
PJ3030029-00 ARM (NO.1/FOR BUCKET)
PJ3030030-00 ARM (FOR NO.2 WINCH)
PJ3110038-01 PIPING (BUCKET)
PJ3120014-00 PIPING,ARM (NO.1)
PJ3250013-01 PIPING,GREASE
PJ3340012-00 CYLINDER,LIFT (WITH VALVE,PILOT CHECK)
PJ3340013-00 CYLINDER,LIFT
PK1011197-00 FRAME (BUCKET)
PK1011216-00 FRAME
PK1100374-03 SWING FRAME
AT-147-2 42096200040 UPPER
000013
PK1200397-02 COVER,SWING FRAME
PK1330192-01 COVER (MOTOR UNIT)
PK1330195-00 COVER
PK1330347-00 COVER (BOOM)
PK1330348-00 COVER (BUCKET/FRP)
PK1330349-00 COVER (ARM/FRP)
PK1330350-00 COVER (WINCH/FRP)
PK1330351-00 COVER (WINCH/ARM,FRP)
PK1330352-00 COVER (CLOTH,WHITE/WINCH)
PK1330353-00 COVER (CLOTH,WHITE/BUCKET)
PK1330354-00 COVER (BOOM TOP/FRP)
PL1920056-00 OPE.ASSY (BUCKET)
PL1920057-00 OPE.ASSY
PN1013474-01 ELEC.ASSY (BOOM)
PN1013507-00 ELEC.ASSY (MOTOR UNIT)
PN1014099-02 ELEC.ASSY (FLICKER LAMP)
PN1014387-01 ELEC.ASSY (CHARGER)
PN1014388-00 ELEC.ASSY (BUCKET)
PN1014389-00 ELEC.ASSY (FOR NO.1 ARM)
PN1014390-00 ELEC.ASSY (FOR NO.2 ARM)
PN1014393-01 ELEC.ASSY (SWING FRAME)
PN1014394-00 ELEC.ASSY (FRAME)
PN1014399-00 ELEC.ASSY (MOUNT/MOTOR UNIT)
PN1014400-00 ELEC.ASSY (POWER UNIT)
PN1014402-00 ELEC.ASSY (BOOSTER)
PN1014403-00 ELEC.ASSY (NO.1 WINCH)
PN1014404-00 ELEC.ASSY (NO.2 WINCH)
PN1030063-00 OPTICAL CABLE (BOOM)
PN1030064-00 OPTICAL CABLE (BUCKET,ARM)
PN1080104-04 LAMP (AML)
PN1080107-02 LAMP (SWING FRAME)
PN1080109-01 LAMP (O/R FLICKER)
PN1080292-03 LAMP (YELLOW)
PN1110365-00 RELAY ASSY (JACK AUTO.EXTEND)
PN1110495-01 RELAY ASSY
PN1110496-00 RELAY ASSY (BOX)
PN1140153-00 SWITCH ASSY (WITH HARNESS,3 SWITCH)
PN1210131-00 TRANSMITTER,SIGNAL
PN1240003-00 INVERTER
PN1350016-00 REEL,CORD
PN1350032-02 REEL,CORD
PN1350105-02 REEL,CORD (CONNECTOR WF7330/YONDENKOU)
PN1370145-00 BATTERY (MOUNT/MOTOR UNIT)
PO1012229-02 PLATE ASSY,NAME (HYDRAULIC OIL)
PO1013892-00 PLATE ASSY,NAME (SWING FRAME)
PO1014040-01 PLATE ASSY,NAME (OUTRIGGER)
PO1014041-00 PLATE ASSY,NAME (MOTOR UNIT)
PO1014794-00 PLATE ASSY,NAME
PO1014795-00 PLATE ASSY,NAME (BUCKET/JUB)
PO1014796-00 PLATE ASSY,NAME (NO.1 WINCH)
PO1014797-00 PLATE ASSY,NAME
PO1014798-00 PLATE ASSY,NAME (NO.2 WINCH)
PO1090057-00 NON-SLIP PLATE (STEP)
PP5390001-00 PRUNER ASSY
PP5450004-00 PUMP,GREASE (400CC)
PS5150001-00 SHACKLE
PT5060011-00 TANK ASSY (BATTERY,WATER)
PV1020301-02 VALVE,REMOTE CONTROL
PV1030001-00 SWITCH BOX (FOR BOOSTER)
PV1030069-00 SWITCH BOX(BOOSTER,3M/SANWA)
PV1030109-00 SWITCH BOX (ELECTRIC BOOSTER, 3M,NANABOSI,SINKOU DENKI)
PV1030110-00 SWITCH BOX (ELECTRIC BOOSTER, 5M,NANABOSI,SINKOU DENKI)
PV1300014-00 CABLE
PV5040021-00 VALVE ASSY,CHECK
AT-147-2 42096200040 UPPER
000013
PV5240009-00 VALVE ASSY,SOLENOID
PV5240011-00 VALVE ASSY,SOLENOID
PV5240012-00 VALVE ASSY,SOLENOID
PW1010092-00 ACCESSORIES (BUCKET INNER MAT)
PW1010377-00 ACCESSORIES
PW1010381-00 ACCESSORIES (WRENCH)
PW1030047-01 TOOLS
PW1050018-01 WEDGE (STOPPER FOR TIRE/JUSTIN)
PW5110002-00 WEDGE (STOPPER FOR TIRE/WAZUMI)
PW5110003-00 WEDGE (STOPPER FOR TIRE/NAKAMURA KIKI)
PX1030692-00 FENDER
PX1120578-00 BOOM REST
PX1200640-00 SIDE GUARD
PX1270075-01 WOOD BLOCK (WITH RUBBER,T=80)
PX1270086-01 WOOD BLOCK (W=350,H=80)
PX1270113-01 WOOD BLOCK (KANSAI DENRYOKU/DETACHABLE)
PX1270125-00 WOOD BLOCK (WITH RUBBER,T=100)
PX1270129-00 WOOD BLOCK
PX1270142-01 WOOD BLOCK
PX1270143-00 WOOD BLOCK
PX1310050-00 MOUNT,LAMP (BUCKET,FOR NTT,OPTION)
PX1350871-00 BOX,TOOL
PX1350946-00 BOX,TOOL (LEFT)
PX1350947-00 BOX,TOOL (RIGHT)
PX1350952-01 BOX,TOOL
PX1360040-00 REFLECTOR
PX1810260-00 MOUNT,SUPPORT
PX1940001-00 MOUNT
PY1010045-00 OPTION UNIT,1
PY1020004-01 OPTION UNIT,2
PY1050000-00 CLAMP HEAD (IZUMI 12TON 2.5M)
PY1050000-00 CLAMP HEAD (IZUMI 12TON 2.5M)
PY1050001-01 CLAMP HEAD (IZUMI 8TON,2.5M)
PY1050002-00 CLAMP HEAD (IZUMI 12TON 3.5M)
PY1050004-00 CLAMP HEAD (O.D.K 7.5TON 3M)
PY1050005-00 CLAMP HEAD (O.D.K 10TON ELECTRIC)
PY1050006-00 CLAMP HEAD (IZUMI 7.5TON 3M ELECTRIC)
PY1050007-00 CLAMP HEAD (SANWA,12TON)
PY1050008-01 CLAMP HEAD (IZUMI 8TON 3.5M ELECTRIC)
PY1050009-01 CLAMP HEAD (IZUMI 8TO,3.5M)
PY1050010-00 CLAMP HEAD (IZUMI 8TON,2.5M/YONDENKOU)
PY1050012-00 CLAMP HEAD (SANWA,12TON,TITANIUM)
PY1060000-01 CUTTER HEAD (IZUMI 6.4TON AIR)
PY1060001-00 CUTTER HEAD (IZUMI 6.4TON 2.5M ELECTRIC)
PY1060004-01 CUTTER HEAD (IZUMI 6.4TON 2.5M ELECTRICSANWA)
PY1070000-00 ROPE (SAFETY,YELLOW:TD-TYPE)
PY1070000-00 ROPE (SAFETY,YELLOW:TD-TYPE)
PY1070001-00 ROPE (SAFETY,1.5M,WITH HOOK)
PY1070003-00 ROPE (SAFETY,WHITE)
PY1070004-00 ROPE (SAFETY,0.5M,D=24)
PY1080010-00 ARM
PY1080011-00 ARM
PY1080016-00 ARM
PY1080018-00 ARM
PY1080019-00 ARM
PY1080020-00 ARM
PY1080021-00 ARM
PY1080022-00 ARM
PY1080024-00 ARM
PY1160107-00 BOOSTER SYSTEM
PY1160204-01 BOOSTER (12V)
PY1170016-01 BOOSTER (700KG/CM2)
PY1180208-00 LAMP (12V60W,WITH CIGARETTE LIGHTER)
PY1180300-00 LAMP (BOOM,WORKING)
AT-147-2 42096200040 UPPER
000013
PY1500045-00 SELECTOR,BOOSTER (ELECTRIC/SANWA)
PY1540007-00 COVER,BUCKET (INNER CASE)
PY1590000-02 HOSE,BOOSTER (WITH AIR BALLOON)
PY1590001-01 HOSE,BOOSTER (FEMALE-FEMALE,3M)
PY1590002-02 HOSE,BOOSTER (MAIL-FEMALE,3M)
PY1590005-01 HOSE,BOOSTER (SMALL,WITH AIR BALLOON)
PY1590007-00 HOSE,BOOSTER (FEMALE-FEMALE,5M)
PY1590008-00 HOSE,BOOSTER (MALE-FEMALE,5M)
PY1590010-00 HOSE,BOOSTER (WITH AIR BALLOON,2M)
PY1590012-00 HOSE,BOOSTER (WITH AIR BALLOON,5M)
PY1640000-01 DRIL,HYDRAULIC
PY1650030-00 EARTHING DEVICE
PY1650081-00 EARTHING DEVICE
PY1660000-00 ARM,ATTACHMENT (L-TYPE JIB)
PY1680000-02 WRENCH,IMPACT (HYDRAULIC)
PY1760001-00 STEP,BUCKET
PY1760003-00 STEP,BUCKET (GRAY,FOR BUCKET INNER)
PY1760005-00 STEP,BUCKET
PY1790001-00 HANGER (FOR BUCKET)
PY1790001-00 HANGER (FOR BUCKET)
PY1790004-01 HANGER (FOR BUCKET,FRP)
PY1790005-01 HANGER (FOR BUCKET,FRP)
PY1930004-00 BLOCK,RUBBER (WAZUMI)
PY1930005-00 BLOCK,RUBBER (NAKAMURA)
PY2120000-00 BOX,TOOL (FOR BUCKET)
PY2120001-00 BOX,TOOL (FOR BUCKET)
PY2120005-00 BOX,TOOL (FOR BUCKET,FRP)
PY2130001-00 COVER,LAMP (WORKING)
PY2170006-01 COVER,WINCH (GRAY,FOR KANDENKO)
PY2350004-01 SWITCH,BOOSTER
PY2370025-00 PANEL,CONTROL
