Tadano Crane AT-147-2 42096200018 UPPER Parts Catalog Manual – PDF DOWNLOAD

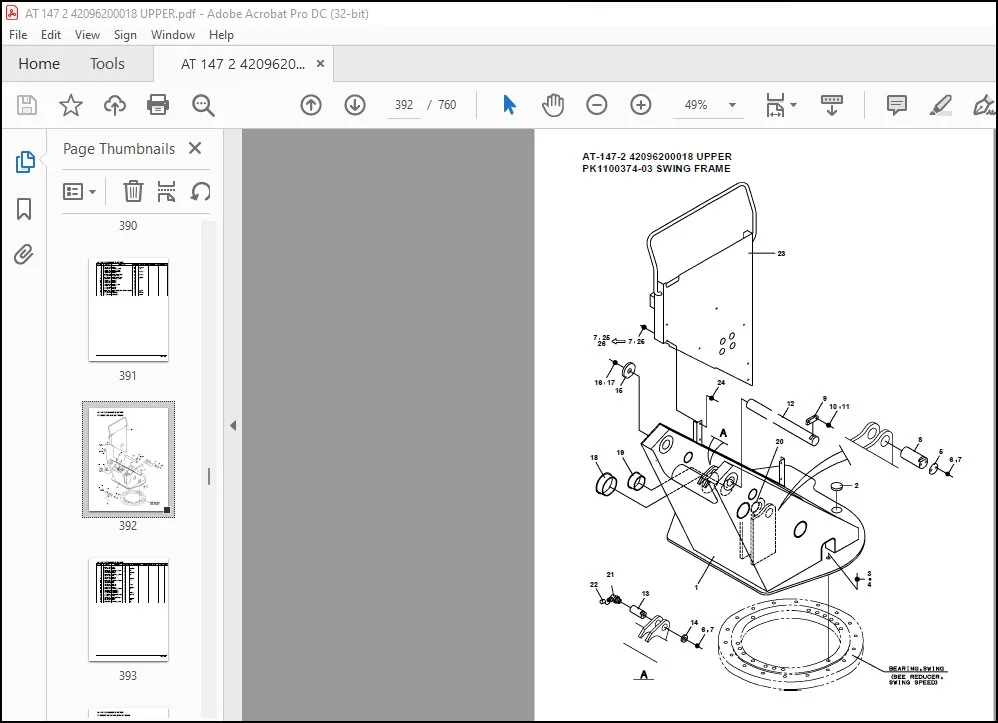

IMAGES PREVIEW OF THE MANUAL:
FILE DETAILS:
Tadano Crane AT-147-2 42096200018 UPPER Parts Catalog Manual – PDF DOWNLOAD
Language : English
Pages :760
Downloadable : Yes
File Type : PDF
Size:8.49 MB

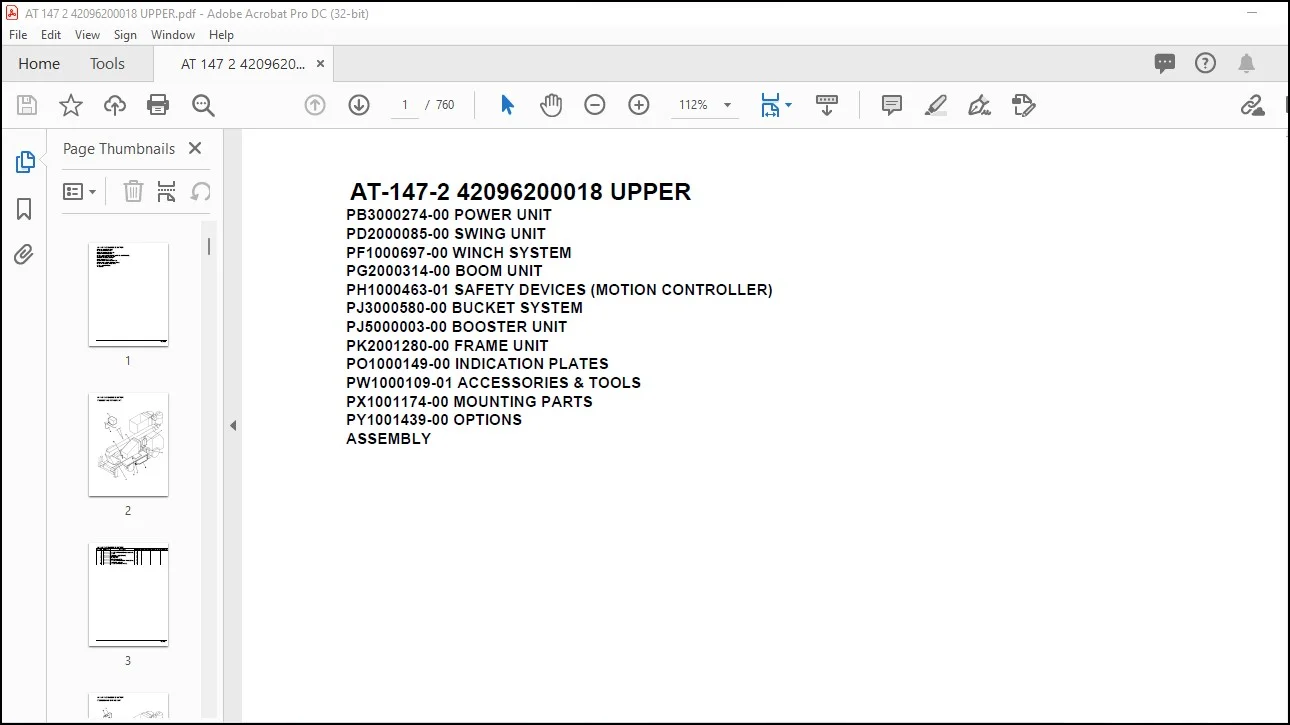

TABLE OF CONTENTS:
Tadano Crane AT-147-2 42096200018 UPPER Parts Catalog Manual – PDF DOWNLOAD
AT-147-2 42096200018 UPPER
PB3000274-00 POWER UNIT
PD2000085-00 SWING UNIT
PF1000697-00 WINCH SYSTEM
PG2000314-00 BOOM UNIT
PH1000463-01 SAFETY DEVICES (MOTION CONTROLLER)
PJ3000580-00 BUCKET SYSTEM
PJ5000003-00 BOOSTER UNIT
PK2001280-00 FRAME UNIT
PO1000149-00 INDICATION PLATES
PW1000109-01 ACCESSORIES & TOOLS
PX1001174-00 MOUNTING PARTS
PY1001439-00 OPTIONS
ASSEMBLY
AT-147-2 42096200018 UPPER

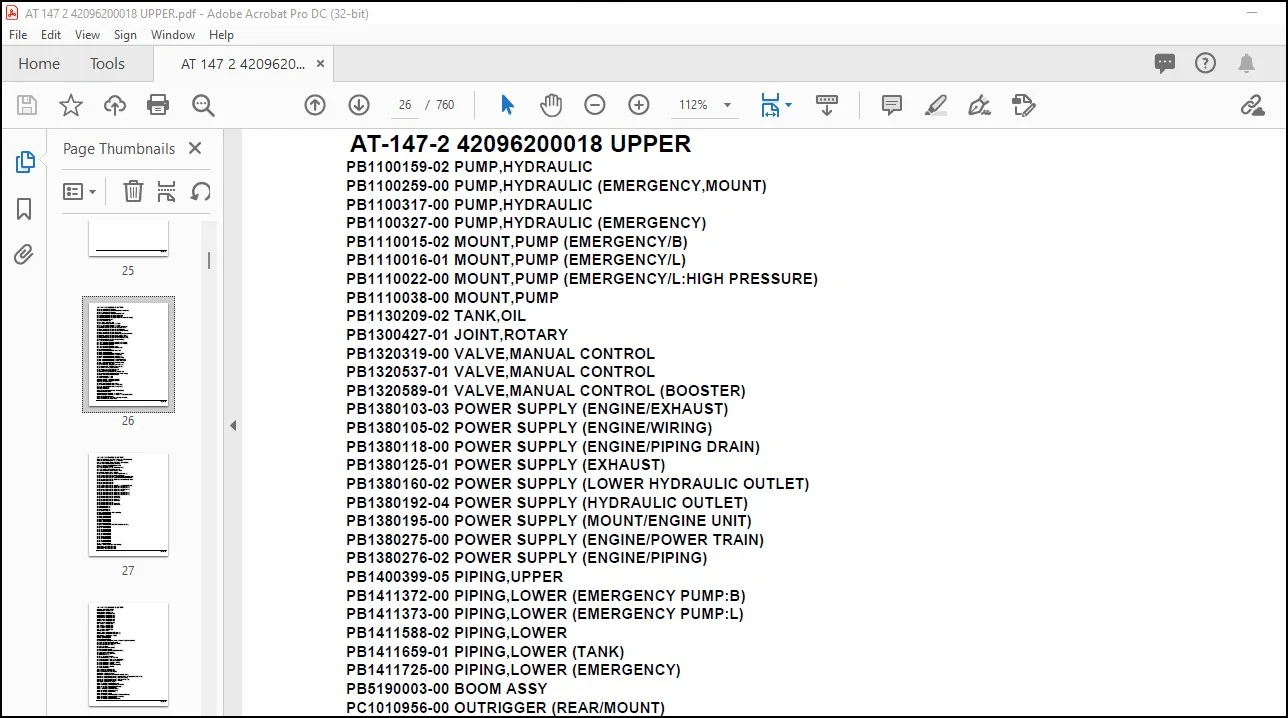

PB1100159-02 PUMP,HYDRAULIC
PB1100259-00 PUMP,HYDRAULIC (EMERGENCY,MOUNT)
PB1100317-00 PUMP,HYDRAULIC
PB1100327-00 PUMP,HYDRAULIC (EMERGENCY)
PB1110015-02 MOUNT,PUMP (EMERGENCY/B)
PB1110016-01 MOUNT,PUMP (EMERGENCY/L)
PB1110022-00 MOUNT,PUMP (EMERGENCY/L:HIGH PRESSURE)
PB1110038-00 MOUNT,PUMP
PB1130209-02 TANK,OIL
PB1300427-01 JOINT,ROTARY
PB1320319-00 VALVE,MANUAL CONTROL
PB1320537-01 VALVE,MANUAL CONTROL
PB1320589-01 VALVE,MANUAL CONTROL (BOOSTER)
PB1380103-03 POWER SUPPLY (ENGINE/EXHAUST)
PB1380105-02 POWER SUPPLY (ENGINE/WIRING)
PB1380118-00 POWER SUPPLY (ENGINE/PIPING DRAIN)
PB1380125-01 POWER SUPPLY (EXHAUST)
PB1380160-02 POWER SUPPLY (LOWER HYDRAULIC OUTLET)
PB1380192-04 POWER SUPPLY (HYDRAULIC OUTLET)
PB1380195-00 POWER SUPPLY (MOUNT/ENGINE UNIT)
PB1380275-00 POWER SUPPLY (ENGINE/POWER TRAIN)
PB1380276-02 POWER SUPPLY (ENGINE/PIPING)
PB1400399-05 PIPING,UPPER
PB1411372-00 PIPING,LOWER (EMERGENCY PUMP:B)
PB1411373-00 PIPING,LOWER (EMERGENCY PUMP:L)
PB1411588-02 PIPING,LOWER
PB1411659-01 PIPING,LOWER (TANK)
PB1411725-00 PIPING,LOWER (EMERGENCY)
PB5190003-00 BOOM ASSY
PC1010956-00 OUTRIGGER (REAR/MOUNT)
PC1011012-00 OUTRIGGER
PC1011017-00 OUTRIGGER (REAR/REFLECTOR)
PC1011109-00 OUTRIGGER (FRONT/MOUNT)
PC1011187-00 OUTRIGGER (REAR,REFCTOR)
PC1011444-00 OUTRIGGER (REAR/INNER CASE)
PC1011448-00 OUTRIGGER (FRONT,L/INNER CASE)
PC1011449-00 OUTRIGGER (FRONT,R/INNER CASE)
PC1011451-00 OUTRIGGER (REAR/INNER CASE)
PC1030346-00 CYLINDER,JACK
PC1050221-00 CYLINDER,EXTENSION (FRONT)
PC1050222-00 CYLINDER,EXTENSION (REAR)
PC1100235-01 OPE.ASSY,OUTRIGGER
PC1190054-01 INDICATOR,OUTRIGGER
PC1200488-02 PIPING,OUTRIGGER
PC1380015-01 DETECTOR,OUTRIGGER LENGTH
PC5020022-00 CABLE ASSY (PC CONNECTION CABLE)
PC5040001-00 CABLE ASSY,CONTROL
PC5570004-00 COVER ASSY
PC5570166-00 COVER ASSY
PD1010160-00 REDUCER,SWING SPEED
PD1010169-00 REDUCER,SWING SPEED
PD1020021-01 SWING UNIT
PE1010395-01 CYLINDER,ELEVATING
PE1050111-00 CYLINDER,LEVELING (UPPER)
PE1050112-01 CYLINDER,LEVELING (LOWER)
PF1010168-01 WINCH
PF1010392-01 WINCH
PF1050285-00 HOOK (1-PART LINE WITH ROPE)
PF1080004-00 SUPPORT
PF1080009-00 SUPPORT (WINCH JIB,OPTION)
PF1080012-00 SUPPORT (WINCH JIB,FOR HOKURIKUDENKOU)
PF1200365-01 PIPING,WINCH
PF1350086-00 WINCH,JIB (FRP,INSULATION,YELLOW)
PF1350091-00 WINCH,JIB (SUPPOT)
AT-147-2 42096200018 UPPER
000013
PF1350107-00 WINCH,JIB (FRP/INTEGRATED SUPPORT,GRAY)
PF1360003-05 CYLINDER,WINCH JIB (POWER)
PF1400249-00 MOUNT,WINCH (WITHOUT JIB STOWING)
PG1050441-01 CYLINDER,TELESCOPING
PG1130136-00 DETECTOR,BOOM LENGTH
PG1220116-03 PIPING,BOOM
PG1410079-02 COVER,BOOM (TOP/FRP,WHITE)
PH1120017-00 DETECTOR,BOOM ANGLE
PH1480060-00 MOTION CONTROLLER (AMC)
PH1540019-04 FOOT SWITCH (OPTION)
PH1700131-00 VIEW SYSTEM (CAMERA,FOR YONDEN)
PH1700145-01 VIEW SYSTEM (CAMERA/ICHIKOH)
PH1700164-00 VIEW SYSTEM(COLOR MONITOR:ICHIKOH/ISUZU)
PH1700165-00 VIEW SYSTEM (MONITOR:ICHIKOH/MITSUBISHI)
PH1700166-00 VIEW SYSTEM (COLOR MONITOR:ICHIKOH/HINO)
PH1700167-00 VIEW SYSTEM
PH1700168-00 VIEW SYSTEM
PH1700169-00 VIEW SYSTEM
PH1700175-01 VIEW SYSTEM (MONITER,YONDEN/MITSUBISHI)
PH1700179-01 VIEW SYSTEM (COLOR MONITOR,ICHIKOH)
PH1700180-01 VIEW SYSTEM (COLOR MONITOR,ICHIKOH)
PH1700181-01 VIEW SYSTEM (COLOR MONITOR,ICHIKOH)
PH1700182-01 VIEW SYSTEM (COLOR MONITOR)
PH1700232-00 VIEW SYSTEM (COLOR MONITOR,ICHIKOH)
PH1700233-00 VIEW SYSTEM (COLOR MONITOR,ICHIKOH)
PH1700234-00 VIEW SYSTEM (COLOR MONITOR,ICHIKOH)
PH1700235-00 VIEW SYSTEM (MONITOR)
PH1700236-00 VIEW SYSTEM (MAIN UNIT)
PH1700237-00 VIEW SYSTEM (CAMERA)
PH1700238-00 VIEW SYSTEM (MONITOR)
PH1700239-00 VIEW SYSTEM
PH1700240-00 VIEW SYSTEM (MONITOR)
PH1700241-00 VIEW SYSTEM (MAIN UNIT)
PH1710015-00 DISPLAY
PH1710016-00 DISPLAY
PH1710017-00 DISPLAY
PH1750007-01 CAMERA
PH5030439-00 HARNESS (WITH 1 SWITCH)
PH5031064-00 HARNESS
PH5031067-00 HARNESS
PH5031068-00 HARNESS
PH5031069-00 HARNESS
PH5031070-00 HARNESS
PH5031072-00 HARNESS
PH5031073-00 HARNESS
PH5031078-00 HARNESS
PH5031372-00 HARNESS (FOR DETECTOR,O/R LENGTH)
PH5031797-00 HARNESS
PH5032287-00 HARNESS
PH5032296-00 HARNESS
PH5032326-00 HARNESS
PH5032327-00 HARNESS
PH5032328-00 HARNESS
PH5032347-00 HARNESS
PH5032348-01 HARNESS
PH5032807-00 HARNESS
PH5034356-00 HARNESS
PH5034365-00 HARNESS
PH5034371-00 HARNESS
PH5034452-00 HARNESS
PI1010074-00 MOTOR,HYDRAULIC (SWING)
PI1010116-01 MOTOR,HYDRAULIC
PI1010177-00 MOTOR,HYDRAULIC
PI1010178-01 MOTOR,HYDRAULIC
AT-147-2 42096200018 UPPER
000013
PI1050004-00 RESERVOIR,OIL
PI1100061-00 VALVE,RELIEF
PI1100135-00 VALVE,RELIEF
PI1120096-00 VALVE,SOLENOID
PI1120097-00 VALVE,SOLENOID
PI1120097-00 VALVE,SOLENOID
PI1120215-02 VALVE,SOLENOID
PI1120223-00 VALVE,SOLENOID
PI1120224-00 VALVE,SOLENOID
PI1120238-02 VALVE,SOLENOID
PI1140133-01 VALVE,CHECK
PI1140136-01 VALVE,CHECK
PI1140212-00 VALVE,CHECK
PI1140213-00 VALVE,CHECK
PI1140227-00 VALVE,CHECK
PI1240030-00 VALVE
PI1250141-00 VALVE,COUNTERBALANCE
PI1250153-00 VALVE,COUNTERBALANCE
PI1280041-01 VALVE,PILOT CHECK
PI1300031-00 FILTER,OIL
PI1300032-00 FILTER,OIL
PI1300041-00 FILTER,OIL
PI5170001-05 INTERLOCK ASSY (HINO¥TOYOTA,FOR NO.3 BRAKE)
PJ3010108-00 BUCKET (INNER CASE)
PJ3010314-00 BUCKET (CONTROL GUIDE)
PJ3010373-00 BUCKET (WHITE)
PJ3030023-00 ARM
PJ3110029-03 PIPING (BUCKET)
PJ3120011-01 PIPING,ARM
PJ3240013-00 COVER (CLOTH,WHITE/BACKET)
PJ3340008-00 CYLINDER,LIFT
PK1010916-03 FRAME (BUCKET)
PK1011381-00 FRAME
PK1100374-03 SWING FRAME
PK1200397-02 COVER,SWING FRAME
PK1330181-01 COVER (2ND BOOM FRP/WHITE)
PK1330189-00 COVER (BUCKET/FRP,WHITE)
PK1330190-00 COVER (ARM/FRP,WHITE)
PK1330198-00 COVER (BOOM)
PK1330199-00 COVER (WINCH,FRP,WHITE)
PK1330233-01 COVER (BOOM)
PK1330256-00 COVER
PL1020056-02 LEVER,CONTROL
PL1020061-00 LEVER,CONTROL
PL1920024-01 OPE.ASSY (BUCKET)
PM1030033-01 PIPING,GREASE
PM5020029-00 MARKING (BOOM 1 M EXTENSION MARK)
PM5150220-00 MODIFICATION ASSY (SAFETY ROPE INTERLOCK:YURTEC TYPE)
PM5150221-00 MODIFICATION ASSY (BUCKET FRAME)
PM5150222-00 MODIFICATION ASSY (BUCKET HARNESS)
PM5150223-00 MODIFICATION ASSY (PANEL)
PM5210017-00 MOTOR ASSY,OIL
PN1012720-00 ELEC.ASSY (WINCH JIB)
PN1013152-00 ELEC.ASSY (EMERGENCY PUMP)
PN1013283-05 ELEC.ASSY (SWING FRAME)
PN1013474-01 ELEC.ASSY (BOOM)
PN1013475-02 ELEC.ASSY (CHARGER)
PN1013541-02 ELEC.ASSY (BUCKET)
PN1013543-01 ELEC.ASSY (ARM)
PN1013548-00 ELEC.ASSY
PN1013566-00 ELEC.ASSY (EMERGENCY POMP RELAY/L)
PN1013881-00 ELEC.ASSY (EMERGENCY PUMP)
PN1014831-00 ELEC.ASSY (FRAME)
PN1014844-00 ELEC.ASSY (POWER UNIT)
AT-147-2 42096200018 UPPER
000013
PN1020028-00 POWER SOURCE (24V)
PN1030057-00 OPTICAL CABLE (BOOM)
PN1030058-01 OPTICAL CABLE (BUCKET.ARM)
PN1080107-02 LAMP (SWING FRAME)
PN1080110-00 LAMP (O/R CONTROL PANEL)
PN1080111-00 LAMP (LEVEL)
PN1080115-00 LAMP (BUCKET)
PN1080195-01 LAMP (AML)
PN1080292-03 LAMP (YELLOW)
PN1080293-01 LAMP (YELLOW)
PN1110369-01 RELAY ASSY
PN1110546-00 RELAY ASSY
PN1140153-00 SWITCH ASSY (WITH HARNESS,3 SWITCH)
PN1210131-00 TRANSMITTER,SIGNAL
PN1350029-01 REEL,CORD (FOR EARTHING)
PN1350133-00 REEL,CORD (CONNECTOR WF7330)
PN1450084-00 HARNESS
PN1450126-00 HARNESS (MAIN)
PN1450148-00 HARNESS
PN5010018-00 NAME PLATE ASSY (ON WHOLE VEHICLE)
PN5010356-00 NAME PLATE ASSY
PO1012229-02 PLATE ASSY,NAME (HYDRAULIC OIL)
PO1012422-02 PLATE ASSY,NAME (WINCH)
PO1013446-00 PLATE ASSY,NAME (EMERGENCY PUMP)
PO1013869-00 PLATE ASSY,NAME (SWING FRAME)
PO1013871-01 PLATE ASSY,NAME (OUTRIGGER CONTROL)
PO1014026-00 PLATE ASSY,NAME (ENGINE UNIT)
PO1014055-00 PLATE ASSY,NAME
PO1014057-00 PLATE ASSY,NAME (BUCKET)
PO1080059-00 PLATE,NAME (LIVE-LINE WORKING DEVICE)
PO1090017-00 NON-SLIP PLATE (STEP)
PO5010055-00 OPE.ASSY
PP5390001-00 PRUNER ASSY
PP5450004-00 PUMP,GREASE (400CC)
PQ1020103-00 RADIATOR
PQ1070046-00 CLEANER,AIR
PQ1120002-00 FILTER,FUEL
PQ1150003-00 PUMP,FUEL (MOUNT)
PS5150001-00 SHACKLE
PV1020301-02 VALVE,REMOTE CONTROL
PV1030001-00 SWITCH BOX (FOR BOOSTER)
PV1030069-00 SWITCH BOX(BOOSTER,3M/SANWA)
PV1030109-00 SWITCH BOX (ELECTRIC BOOSTER, 3M,NANABOSI,SINKOU DENKI)
PV1030110-00 SWITCH BOX (ELECTRIC BOOSTER, 5M,NANABOSI,SINKOU DENKI)
PV1300014-00 CABLE
PV1400040-00 ANTENNA (MOUNTO/ISUZU)
PV1400041-00 ANTENNA (MOUNT/MITSUBISHI)
PV1400043-00 ANTENNA (SUPPORT/TOYOTA.HINO)
PV5040021-00 VALVE ASSY,CHECK
PV5240009-00 VALVE ASSY,SOLENOID
PV5240011-00 VALVE ASSY,SOLENOID
PV5240012-00 VALVE ASSY,SOLENOID
PW1010092-00 ACCESSORIES (BUCKET INNER MAT)
PW1010377-00 ACCESSORIES
PW1010381-00 ACCESSORIES (WRENCH)
PW1030047-01 TOOLS
PW1050018-01 WEDGE (STOPPER FOR TIRE/JUSTIN)
PW5110002-00 WEDGE (STOPPER FOR TIRE/WAZUMI)
PW5110003-00 WEDGE (STOPPER FOR TIRE/NAKAMURA KIKI)
PX1120510-00 BOOM REST
PX1200508-00 SIDE GUARD
PX1250135-00 COVER (KER TYPE,EMERGENCY)
PX1270075-01 WOOD BLOCK (WITH RUBBER,T=80)
PX1270086-01 WOOD BLOCK (W=350,H=80)
AT-147-2 42096200018 UPPER
000013
PX1270113-01 WOOD BLOCK (KANSAI DENRYOKU/DETACHABLE)
PX1270125-00 WOOD BLOCK (WITH RUBBER,T=100)
PX1310050-00 MOUNT,LAMP (BUCKET,FOR NTT,OPTION)
PX1350464-00 BOX,TOOL
PX1350490-00 BOX,TOOL (LEFT,STD)
PX1350702-01 BOX,TOOL (RIGHT)
PX1350705-01 BOX,TOOL (BOOM)
PX1350708-00 BOX,TOOL
PX1350725-00 BOX,TOOL
PX1360062-00 REFLECTOR
PX1360068-00 REFLECTOR
PX1810158-00 MOUNT,SUPPORT (CONE BAR)
PX1810231-00 MOUNT,SUPPORT (SIGNBOARD+CORN BAR/YONDENKO)
PX1810261-01 MOUNT,SUPPORT
PX5280002-00 MOUNT ASSY,DECK
PY1010041-02 OPTION UNIT,1
PY1020004-01 OPTION UNIT,2
PY1050000-00 CLAMP HEAD (IZUMI 12TON 2.5M)
PY1050000-00 CLAMP HEAD (IZUMI 12TON 2.5M)
PY1050001-01 CLAMP HEAD (IZUMI 8TON,2.5M)
PY1050002-00 CLAMP HEAD (IZUMI 12TON 3.5M)
PY1050004-00 CLAMP HEAD (O.D.K 7.5TON 3M)
PY1050005-00 CLAMP HEAD (O.D.K 10TON ELECTRIC)
PY1050006-00 CLAMP HEAD (IZUMI 7.5TON 3M ELECTRIC)
PY1050007-00 CLAMP HEAD (SANWA,12TON)
PY1050008-01 CLAMP HEAD (IZUMI 8TON 3.5M ELECTRIC)
PY1050009-01 CLAMP HEAD (IZUMI 8TO,3.5M)
PY1050010-00 CLAMP HEAD (IZUMI 8TON,2.5M/YONDENKOU)
PY1050012-00 CLAMP HEAD (SANWA,12TON,TITANIUM)
PY1060000-01 CUTTER HEAD (IZUMI 6.4TON AIR)
PY1060001-00 CUTTER HEAD (IZUMI 6.4TON 2.5M ELECTRIC)
PY1060004-01 CUTTER HEAD (IZUMI 6.4TON 2.5M ELECTRICSANWA)
PY1070000-00 ROPE (SAFETY,YELLOW:TD-TYPE)
PY1070000-00 ROPE (SAFETY,YELLOW:TD-TYPE)
PY1070001-00 ROPE (SAFETY,1.5M,WITH HOOK)
PY1070003-00 ROPE (SAFETY,WHITE)
PY1070004-00 ROPE (SAFETY,0.5M,D=24)
PY1080010-00 ARM
PY1080011-00 ARM
PY1080016-00 ARM
PY1080018-00 ARM
PY1080019-00 ARM
PY1080020-00 ARM
PY1080021-00 ARM
PY1080022-00 ARM
PY1080024-00 ARM
PY1160072-03 BOOSTER (WITH LIFT,AIR & ELEC.)
PY1160107-00 BOOSTER SYSTEM
PY1170016-01 BOOSTER (700KG/CM2)
PY1180208-00 LAMP (12V60W,WITH CIGARETTE LIGHTER)
PY1500026-00 SELECTOR,BOOSTER (AIR)
PY1540007-00 COVER,BUCKET (INNER CASE)
PY1590000-02 HOSE,BOOSTER (WITH AIR BALLOON)
PY1590001-01 HOSE,BOOSTER (FEMALE-FEMALE,3M)
PY1590002-02 HOSE,BOOSTER (MAIL-FEMALE,3M)
PY1590005-01 HOSE,BOOSTER (SMALL,WITH AIR BALLOON)
PY1590007-00 HOSE,BOOSTER (FEMALE-FEMALE,5M)
PY1590008-00 HOSE,BOOSTER (MALE-FEMALE,5M)
PY1590010-00 HOSE,BOOSTER (WITH AIR BALLOON,2M)
PY1590012-00 HOSE,BOOSTER (WITH AIR BALLOON,5M)
PY1640000-01 DRIL,HYDRAULIC
PY1650030-00 EARTHING DEVICE
PY1650080-00 EARTHING DEVICE
PY1660000-00 ARM,ATTACHMENT (L-TYPE JIB)
AT-147-2 42096200018 UPPER
000013
PY1680000-02 WRENCH,IMPACT (HYDRAULIC)
PY1760001-00 STEP,BUCKET
PY1760003-00 STEP,BUCKET (GRAY,FOR BUCKET INNER)
PY1760005-00 STEP,BUCKET
PY1790001-00 HANGER (FOR BUCKET)
PY1790001-00 HANGER (FOR BUCKET)
PY1790004-01 HANGER (FOR BUCKET,FRP)
PY1790005-01 HANGER (FOR BUCKET,FRP)
PY1930004-00 BLOCK,RUBBER (WAZUMI)
PY1930005-00 BLOCK,RUBBER (NAKAMURA)
PY2120000-00 BOX,TOOL (FOR BUCKET)
PY2120001-00 BOX,TOOL (FOR BUCKET)
PY2120005-00 BOX,TOOL (FOR BUCKET,FRP)
PY2130001-00 COVER,LAMP (WORKING)
PY2170005-00 COVER,WINCH (CLOTH,WHITE/WINCH)
PY2170006-01 COVER,WINCH (GRAY,FOR KANDENKO)
PY2350004-01 SWITCH,BOOSTER
PY2370045-00 PANEL,CONTRO
VIDEO PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is the SAME MANUAL used by the dealerships to diagnose your vehicle
- No waiting for couriers / posts as this is a PDF manual and you can download it within 2 minutes time once you make the payment.
- Your payment is all safe and the delivery of the manual is INSTANT – You will be taken to the DOWNLOAD PAGE.
- So have no hesitations whatsoever and write to us about any queries you may have : heydownloadss @gmail.com
S.M
