Tadano Crane AP-122-1-00101 3 BOOM, WHEEL TYPE Spare Parts Catalog Manual – PDF DOWNLOAD
FILE DETAILS:
Tadano Crane AP-122-1-00101 3 BOOM, WHEEL TYPE Spare Parts Catalog Manual – PDF DOWNLOAD
Language : English
Pages : 254
Downloadable : Yes
File Type : PDF
Size: 27.9 MB

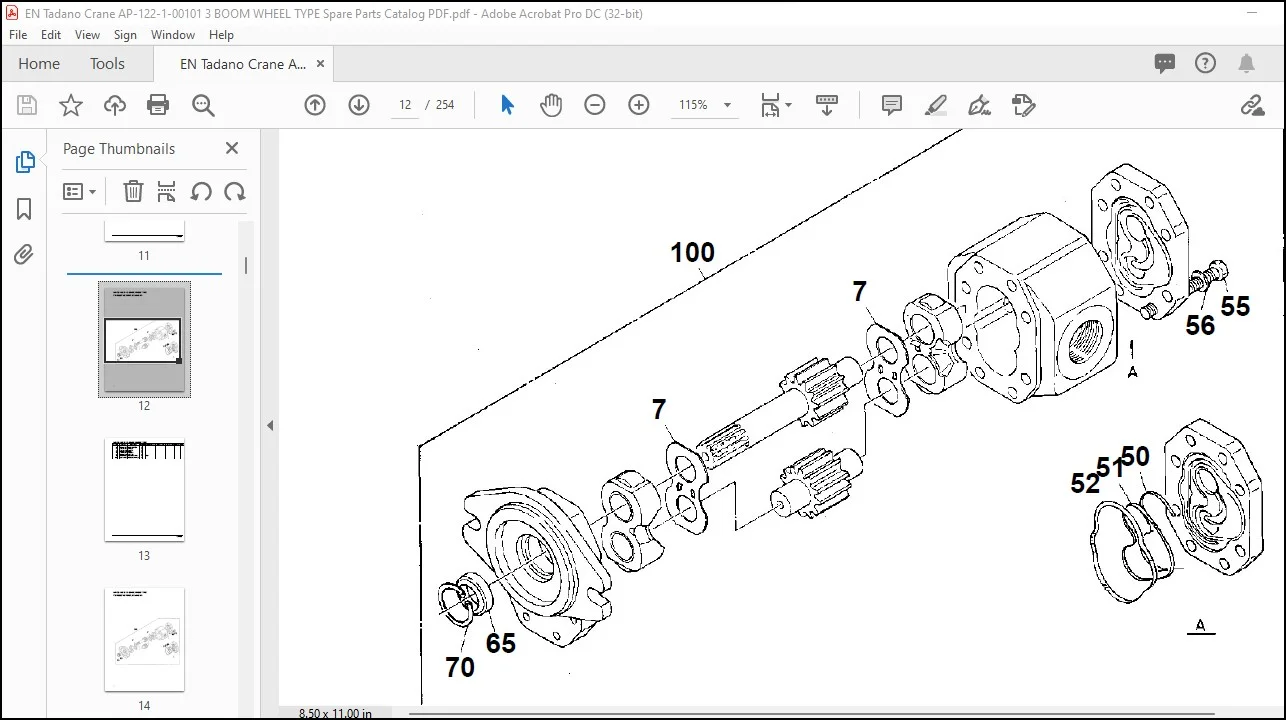

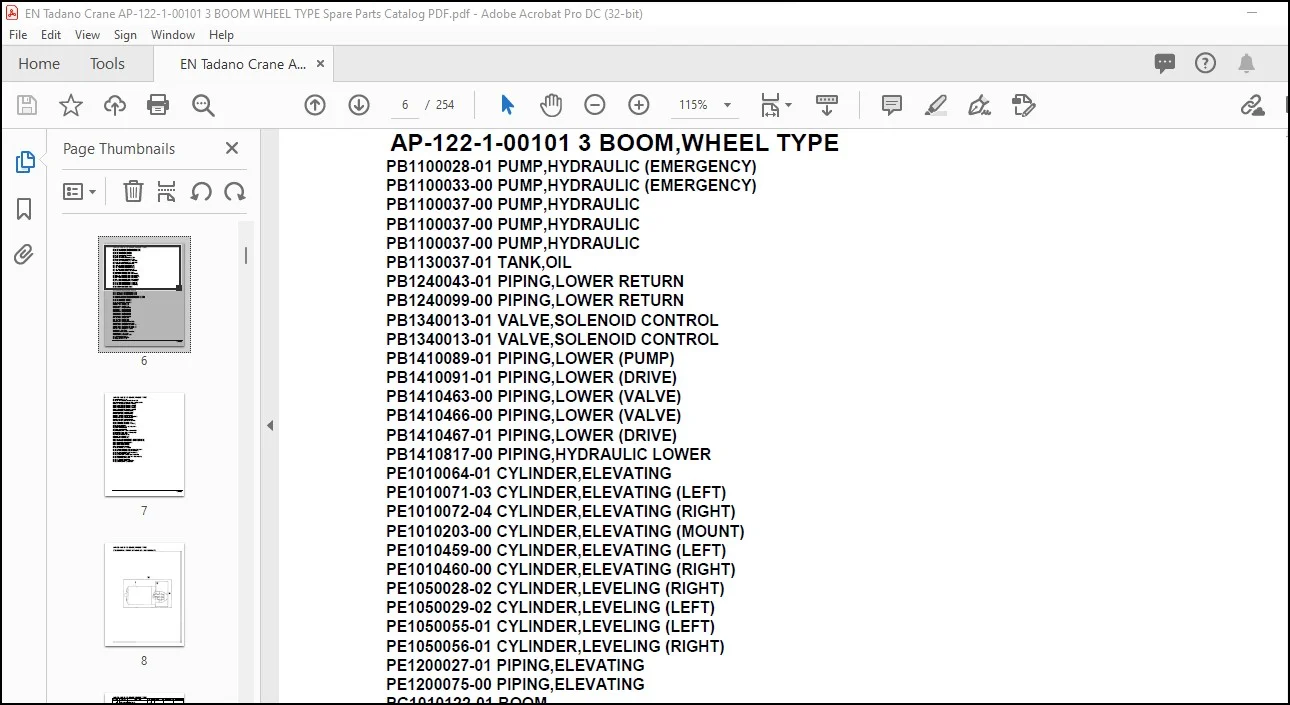

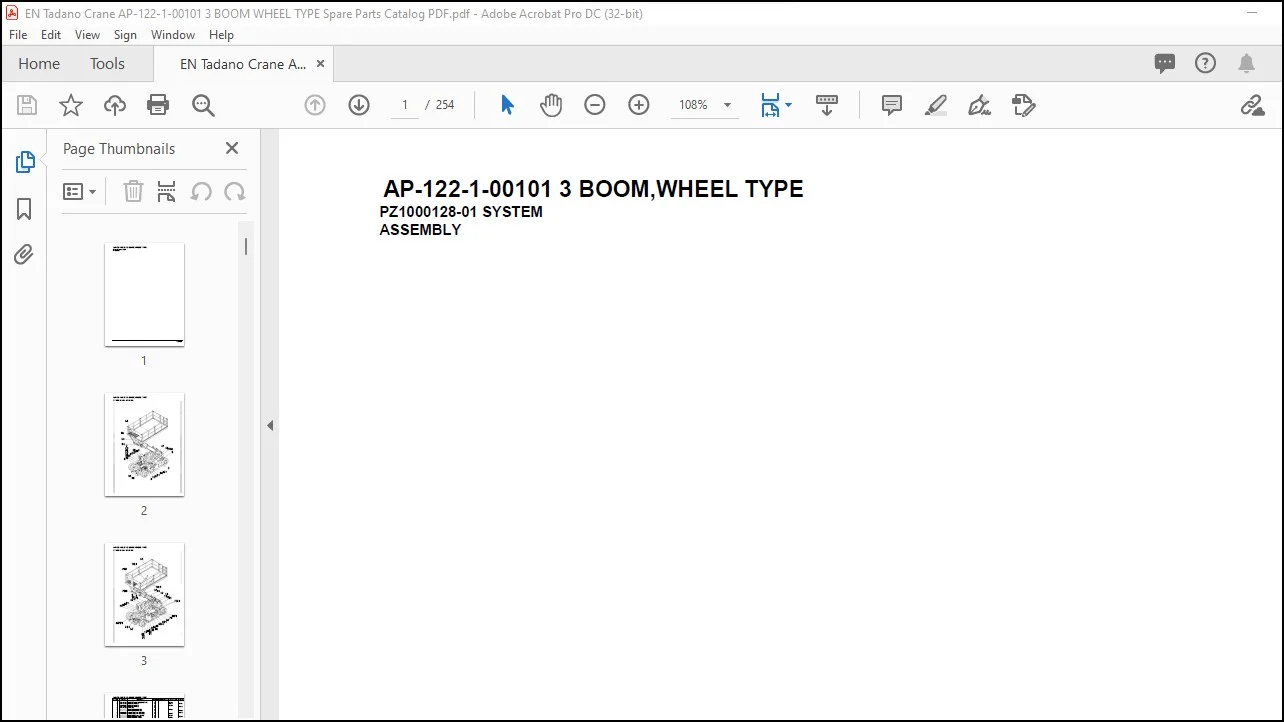

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
Tadano Crane AP-122-1-00101 3 BOOM, WHEEL TYPE Spare Parts Catalog Manual – PDF DOWNLOAD
AP-122-1-00101 3 BOOM,WHEEL TYPE
000002
PB1100028-01 PUMP,HYDRAULIC (EMERGENCY)
PB1100033-00 PUMP,HYDRAULIC (EMERGENCY)
PB1100037-00 PUMP,HYDRAULIC
PB1100037-00 PUMP,HYDRAULIC
PB1100037-00 PUMP,HYDRAULIC
PB1130037-01 TANK,OIL
PB1240043-01 PIPING,LOWER RETURN
PB1240099-00 PIPING,LOWER RETURN
PB1340013-01 VALVE,SOLENOID CONTROL
PB1340013-01 VALVE,SOLENOID CONTROL
PB1410089-01 PIPING,LOWER (PUMP)
PB1410091-01 PIPING,LOWER (DRIVE)
PB1410463-00 PIPING,LOWER (VALVE)
PB1410466-00 PIPING,LOWER (VALVE)
PB1410467-01 PIPING,LOWER (DRIVE)
PB1410817-00 PIPING,HYDRAULIC LOWER
PE1010064-01 CYLINDER,ELEVATING
PE1010071-03 CYLINDER,ELEVATING (LEFT)
PE1010072-04 CYLINDER,ELEVATING (RIGHT)
PE1010203-00 CYLINDER,ELEVATING (MOUNT)
PE1010459-00 CYLINDER,ELEVATING (LEFT)
PE1010460-00 CYLINDER,ELEVATING (RIGHT)
PE1050028-02 CYLINDER,LEVELING (RIGHT)
PE1050029-02 CYLINDER,LEVELING (LEFT)
PE1050055-01 CYLINDER,LEVELING (LEFT)
PE1050056-01 CYLINDER,LEVELING (RIGHT)
PE1200027-01 PIPING,ELEVATING
PE1200075-00 PIPING,ELEVATING
PG1010122-01 BOOM
PG1050067-00 CYLINDER,TELESCOPING
PG1130000-01 DETECTOR,BOOM LENGTH
PG1130065-00 DETECTOR,BOOM LENGTH
PG1130066-00 DETECTOR,BOOM LENGTH
PH1180036-01 CONNECTION,MOMENT LIMITER SYSTEM
PH1180038-02 CONNECTION,MOMENT LIMITER SYSTEM
PH1250006-00 MOMENT LIMITER
PH1250006-00 MOMENT LIMITER
PH1250006-00 MOMENT LIMITER
PI1100011-00 VALVE,RELIEF
PI1100014-00 VALVE,RELIEF
PI1100015-00 VALVE,RELIEF
PI1120046-01 VALVE,SOLENOID
PI1120047-01 VALVE,SOLENOID
PI1120047-01 VALVE,SOLENOID
PI1120055-00 VALVE,SOLENOID
PI1120056-00 VALVE,SOLENOID
PI1120123-00 VALVE,SOLENOID
PI1120123-00 VALVE,SOLENOID
PI1140020-00 VALVE,CHECK
PI1140038-00 VALVE,CHECK
PI1140044-00 VALVE,CHECK
PI1160005-00 VALVE,FLOW CONTROL
PI1160006-00 VALVE,FLOW CONTROL
PI1250039-00 VALVE,COUNTERBALANCE
PI1250039-00 VALVE,COUNTERBALANCE
PI1250039-00 VALVE,COUNTERBALANCE
PI1280024-00 VALVE,PILOT CHECK
PI1300010-01 FILTER,OIL
PI1300061-02 FILTER,OIL (YAMASHIN)
PI1320010-00 COCK,GAUGE
PI1420002-00 GAUGE,PRESSURE
PJ3070004-01 PLATFORM
PJ3100022-01 PIPING,BOOM
PK1010066-01 FRAME (1)
AP-122-1-00101 3 BOOM,WHEEL TYPE
000002
PK1010278-00 FRAME (2)
PK1220047-01 WEIGHT, COUNTERBALANCE
PL1030082-03 OPERATION SYSTEM, ACCELERATOR
PL1100014-02 BOX,OPERATION (UPPER)
PL1100015-03 BOX,OPERATION (LOWER)
PL1100066-00 BOX,OPERATION (MOUNT)
PL1100070-01 BOX,OPERATION (UPPER)
PL1100071-01 BOX,OPERATION (LOWER)
PN1010275-02 ELEC.ASSY (ENGINE)
PN1010276-00 ELEC.ASSY (OPTION)
PN1010316-01 ELEC.ASSY (UPPER)
PN1010317-02 ELEC.ASSY (FRAME)
PN1010321-01 ELECTRICAL ACCESSORIES
PN1010335-01 ELEC.ASSY (ALARM)
PN1010336-01 ELEC.ASSY (ALARM)
PN1370028-01 BATTERY INSTALLATION
PO1010324-02 PLATE ASSY,NAME
PO1010373-02 PLATE ASSY,NAME (STD)
PQ1010005-01 ENGINE
PQ1020014-02 RADIATOR INSTALLATION
PQ1050018-00 MUFFLER
PQ1050019-00 MUFFLER
PQ1060012-00 AIR INTAKE INSTALLATION
PQ1090027-01 TANK,FUEL INSTALLATION
PQ1100001-01 TANK,FUEL
PQ1140021-01 POWER TRAIN
PR2010017-01 AXLE (FRONT)
PR2010018-01 AXLE (REAR)
PR2050006-01 DRIVE UNIT,WHEEL (WITH FREE WHEEL)
PR2050007-00 DRIVE UNIT,WHEEL (WITH FREE WHEEL)
PR2050011-00 DRIVE UNIT,WHEEL
PR2150003-01 TIRE & WHEEL
PR2150003-01 TIRE & WHEEL
PR2150004-00 TIRE & WHEEL
PR5020006-00 RADIATOR ASSY
PS1350010-01 CYLINDER,STEERING INSTALLATION
PS1360008-00 CYLINDER,STEERING (FRONT)
PS1360009-00 CYLINDER,STEERING (REAR)
PX1050027-02 ROOM,ENGINE
PX1100045-01 TANK SUPPORT INSTALLATION
PX1220057-01 PUMP INSTALLATION (EMERGENCY)
PX1250022-01 COVER (VALVE)
PX1250077-00 COVER (BOOM)
PX1250079-00 COVER INSTALLATION
PX1260031-01 STEP INSTALLATION
