Tadano AT-120S-2 42081244468 UPPER,LOWER,ISUZU 2PG-NKR88N-HN5AY-D Parts Manual – PDF DOWNLOAD
FILE DETAILS:
Tadano AT-120S-2 42081244468 UPPER,LOWER,ISUZU 2PG-NKR88N-HN5AY-D Parts Manual – PDF DOWNLOAD
Language : English
Pages : 393
Downloadable : Yes
File Type : PDF
Size: 4.96 MB

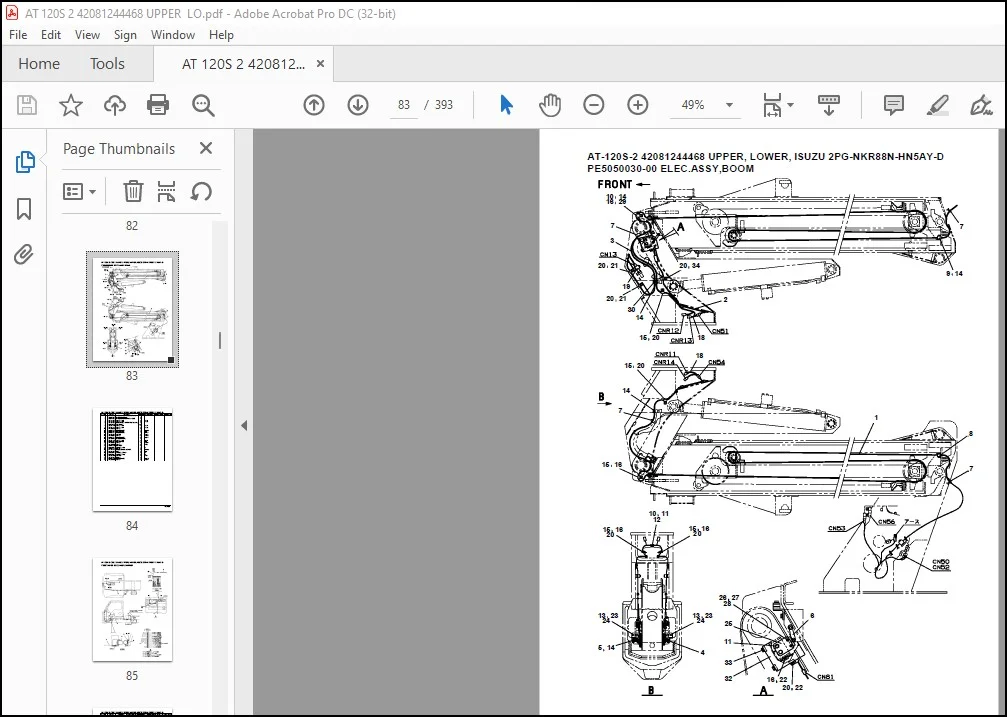

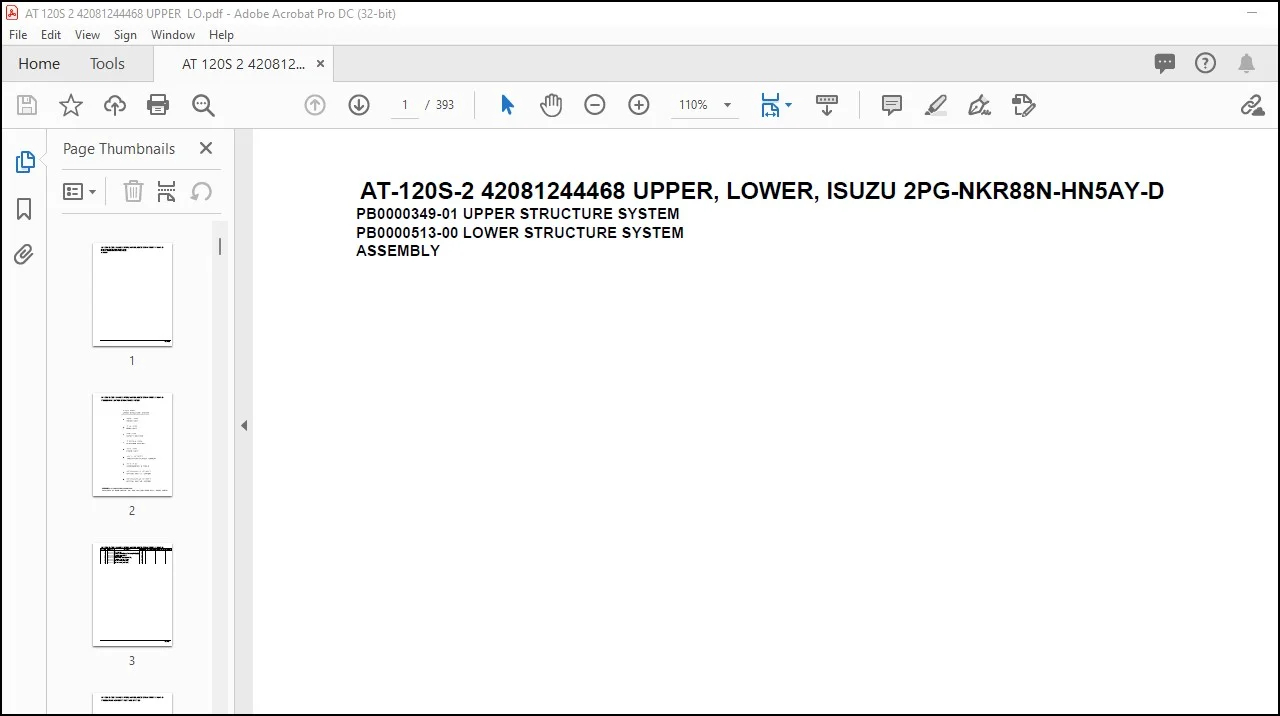

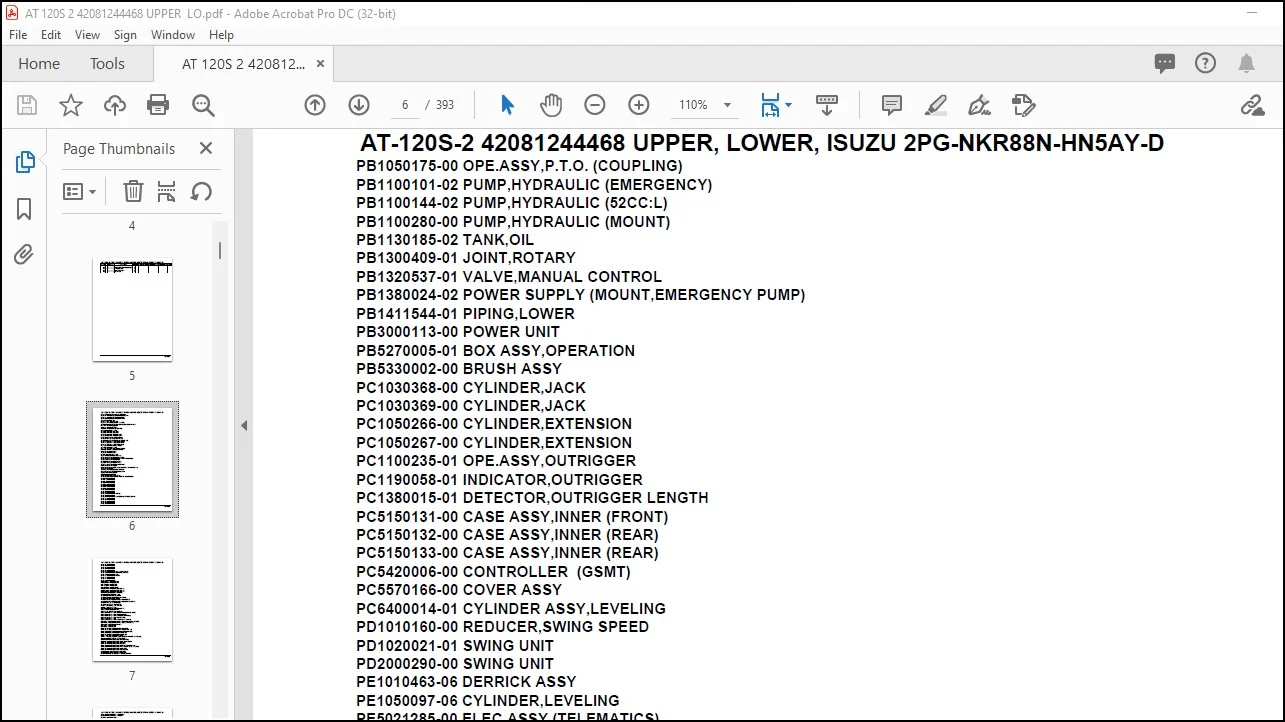

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
Tadano AT-120S-2 42081244468 UPPER,LOWER,ISUZU 2PG-NKR88N-HN5AY-D Parts Manual – PDF DOWNLOAD
AT-120S-2 42081244468 UPPER, LOWER, ISUZU 2PG-NKR88N-HN5AY-D
PB0000349-01 UPPER STRUCTURE SYSTEM
PB0000513-00 LOWER STRUCTURE SYSTEM
ASSEMBLY
AT-120S-2 42081244468 UPPER, LOWER, ISUZU 2PG-NKR88N-HN5AY-D
PB1050175-00 OPE.ASSY,P.T.O. (COUPLING)
PB1100101-02 PUMP,HYDRAULIC (EMERGENCY)
PB1100144-02 PUMP,HYDRAULIC (52CC:L)
PB1100280-00 PUMP,HYDRAULIC (MOUNT)
PB1130185-02 TANK,OIL
PB1300409-01 JOINT,ROTARY
PB1320537-01 VALVE,MANUAL CONTROL
PB1380024-02 POWER SUPPLY (MOUNT,EMERGENCY PUMP)
PB1411544-01 PIPING,LOWER
PB3000113-00 POWER UNIT
PB5270005-01 BOX ASSY,OPERATION
PB5330002-00 BRUSH ASSY
PC1030368-00 CYLINDER,JACK
PC1030369-00 CYLINDER,JACK
PC1050266-00 CYLINDER,EXTENSION
PC1050267-00 CYLINDER,EXTENSION
PC1100235-01 OPE.ASSY,OUTRIGGER
PC1190058-01 INDICATOR,OUTRIGGER
PC1380015-01 DETECTOR,OUTRIGGER LENGTH
PC5150131-00 CASE ASSY,INNER (FRONT)
PC5150132-00 CASE ASSY,INNER (REAR)
PC5150133-00 CASE ASSY,INNER (REAR)
PC5420006-00 CONTROLLER (GSMT)
PC5570166-00 COVER ASSY
PC6400014-01 CYLINDER ASSY,LEVELING
PD1010160-00 REDUCER,SWING SPEED
PD1020021-01 SWING UNIT
PD2000290-00 SWING UNIT
PE1010463-06 DERRICK ASSY
PE1050097-06 CYLINDER,LEVELING
PE5021285-00 ELEC.ASSY (TELEMATICS)
PE5021399-00 ELEC.ASSY (GENERATOR INSTALLATION)
PE5050030-00 ELEC.ASSY,BOOM
PE5070164-00 ELEC.ASSY,CARRIER
PE5110114-00 ELEC.ASSY,FRAME
PE5190043-00 ELEC.ASSY,SWING FRAME
PF5100505-00 FRAME ASSY
PF5190001-00 FALL ARREST SYSTEM (TB-LSA-550/FUJII-DENKO)
PG1010818-01 BOOM
PG1050535-01 CYLINDER,TELESCOPING
PG1120191-01 DETECTOR,BOOM LENGTH
PG1220114-01 PIPING,BOOM
PG2000394-00 BOOM UNIT
PG5180006-00 GENERATOR ASSY
PH1000550-00 SAFETY DEVICES (MOTION CONTROLLER)
PH5030371-00 HARNESS
PH5030421-00 HARNESS
PH5030427-00 HARNESS
PH5030979-00 HARNESS
PH5031756-00 HARNESS
PH5031763-00 HARNESS
PH5031984-00 HARNESS
PH5031985-02 HARNESS
PH5032003-00 HARNESS
PH5032539-00 HARNESS
PH5032700-00 HARNESS
PH5033139-00 HARNESS (SIGNAL)
PH5033864-00 HARNESS
PH5033879-00 HARNESS (OUTRIGGER LENGTH DETECTION)
PH5034174-00 HARNESS
PH5034181-00 HARNESS
PH5034229-00 HARNESS
PH5034230-00 HARNESS
PH5034231-00 HARNESS
AT-120S-2 42081244468 UPPER, LOWER, ISUZU 2PG-NKR88N-HN5AY-D
PH5034232-00 HARNESS
PH5034249-00 HARNESS
PH5034306-00 HARNESS
PH5034307-00 HARNESS
PH5034308-00 HARNESS
PH5034309-00 HARNESS (100V POWER SUPPLY)
PH5034310-00 HARNESS (LEVELING CYLINDER)
PH5034311-00 HARNESS (MAIN)
PH5034312-00 HARNESS (FRAME)
PH5034313-00 HARNESS
PH5034314-00 HARNESS
PH5034315-00 HARNESS
PI1120265-01 VALVE,SOLENOID
PI1120303-00 VALVE,SOLENOID
PI1140158-00 VALVE,CHECK
PI1140212-00 VALVE,CHECK
PI1230018-00 VALVE,SHUTTLE
PI1250027-00 VALVE,COUNTERBALANCE
PI1250039-00 VALVE,COUNTERBALANCE
PI1250137-00 VALVE,COUNTERBALANCE
PI1300061-02 FILTER,OIL (YAMASHIN)
PI5180010-00 INTERPHONE ASSY
PJ3000266-00 PLATFORM SYSTEM
PJ3060001-00 COVER,BEARING (PLATFORM)
PJ3110018-00 PIPING,PLATFORM
PJ3170003-00 REDUCER,PLATFORM SWING SPEED
PJ3170006-02 REDUCER,PLATFORM SWING SPEED (MOUNT)
PJ5090125-01 JOINT ASSY,SWIVEL
PK1010806-01 FRAME (PLATFORM)
PK1200409-05 COVER,SWING FRAME
PK2002477-00 FRAME UNIT
PL1031147-01 OPE.ASSY,ACCELERATOR
PL1250039-03 VALVE,CONTROL
PL1920023-04 OPE.ASSY (PLATFORM)
PL5020064-01 LAMP ASSY (WORKING LAMP FOR STD DECK)
PL5020135-02 LAMP ASSY (WORK LAMP:LED)
PL5020136-00 LAMP ASSY (OUTRIGGER CONTROLS)
PL5020192-00 LAMP ASSY (SQUARE TYPE)
PL5020241-00 LAMP ASSY
PL5020242-00 LAMP ASSY (MARKER LAMP/YELLOW)
PM5150489-00 MODIFICATION ASSY (YELLOW MARKER LAMP/LED)
PM5150637-01 MODIFICATION ASSY (DECK,PLATE NAME)
PM5151053-00 MODIFICATION ASSY
PM5230001-01 MOTOR,OIL
PM5230005-01 MOTOR,OIL
PN1013372-03 ELEC.ASSY (VEHICLE WIDTH SW)
PN1013373-04 ELEC.ASSY (DISPLAY ALTERATION SW)
PN1013375-00 ELEC.ASSY (SWING FRAME,OPTION SW)
PN1013376-00 ELEC.ASSY (DECK OPTION,SW)
PN1013377-00 ELEC.ASSY (DECK OPTION,SW)
PN1013410-04 ELEC.ASSY (PLATFORM)
PN1013417-03 ELEC.ASSY (INTERFERENCE PREVENTION CANCEL SW)
PN1070023-07 ELECTRICAL PARTS, BOOM
PN5011627-00 NAME PLATE ASSY (TELEMATICS)
PN5011684-00 NAME PLATE ASSY (NON SLIP/YELLOW)
PN5012260-00 NAME PLATE ASSY (UPPER)
PN5012261-00 NAME PLATE ASSY (LOWER)
PN5012262-00 NAME PLATE ASSY (OUTRIGGER CONTROLS)
PN5012263-00 NAME PLATE ASSY (TADANO,TANK,NON-SLIP,FUSE)
PN5012325-00 NAME PLATE ASSY (NON-SLIP)
PN5012326-00 NAME PLATE ASSY (INSIDE CAB)
PO1000182-00 INDICATION PLATES (UPPER)
PO1000183-00 INDICATION PLATES (LOWER)
PO1013958-00 PLATE ASSY,NAME (BOX,OPERATION)
AT-120S-2 42081244468 UPPER, LOWER, ISUZU 2PG-NKR88N-HN5AY-D
PO5280022-00 OUTRIGGER ASSY,FRONT
PO5290057-00 OUTRIGGER ASSY,REAR
PP5010042-01 PANEL ASSY
PP5020075-00 PANEL ASSY,CONTROL
PP5270033-01 PLATFORM ASSY
PP5270042-00 PLATFORM ASSY
PP5450003-00 PUMP,GREASE (240CC)
PP5450004-00 PUMP,GREASE (400CC)
PP6130055-01 PIPING ASSY,FRAME
PP6330026-00 PIPING ASSY,SWING FRAME
PR5100154-00 RELAY BOX ASSY
PS5510086-00 SWING FRAME ASSY
PS5530267-00 SWITCH ASSY (WITH HARNESS,5 SW)
PS5530449-00 SWITCH ASSY
PV5040022-00 VALVE ASSY,CHECK
PV5140025-00 VALVE ASSY,RELIEF
PW1000118-00 ACCESSORIES & TOOLS
PW1010323-01 ACCESSORIES
PW1030049-01 TOOLS
PW1050018-01 WEDGE (STOPPER FOR TIRE/JUSTIN)
PX1120480-02 BOOM REST
PX1260218-00 STEP (BOOM)
PX1270086-01 WOOD BLOCK (W=350,H=80)
PX1360087-00 REFLECTOR (REAR)
PX1360088-00 REFLECTOR (SIDE)
PX1370135-03 CAB GUARD INSTALLATION
PX1410169-02 MOUNT,TIRE
PX1830012-01 COUPLING
PX2001935-00 CARRIER UNIT
PX3000941-00 MOUNTING UNIT
PX5280095-00 MOUNT ASSY,DECK (FENDER)
PX5360178-00 MOUNT ASSY,FRAME
PX5420029-00 MOUNT ASSY,GENERATOR (50HZ/60HZ,28KVA)
PX5650124-00 MOUNT ASSY,SIDE GUARD
PX5670007-00 MOUNT ASSY,STEP
PX5730016-00 MOUNT ASSY,SWIVEL JOINT
PX5740033-00 MOUNT ASSY,TAIL LAMP
PX5760031-00 MOUNT ASSY,TANK SUPPORT
PX5820182-00 MOUNT ASSY,WEIGHT
PY1001635-00 OPTIONS,1
PY1001964-00 OPTION UNIT,1 (UPPER)
PY1090001-00 BELT,SAFETY
PY1840005-00 BREAKER
PY1910021-00 HOSE (FOR GREASE PUMP)
PY2000225-04 OPTION UNIT,2 (UPPER)
PY5170042-00 ALARM ASSY (ISUZU 2009,O-TYPE, EFFLUENTGAS DEPURATOR)
PY5310003-00 AUTOMATIC MOTION CONTROLLER
PZ0000000-00 COVER ASSY
