Same Tractor Iron 100 after ZKDJ930200TS10001 Parts Catalog Manual – PDF DOWNLOAD

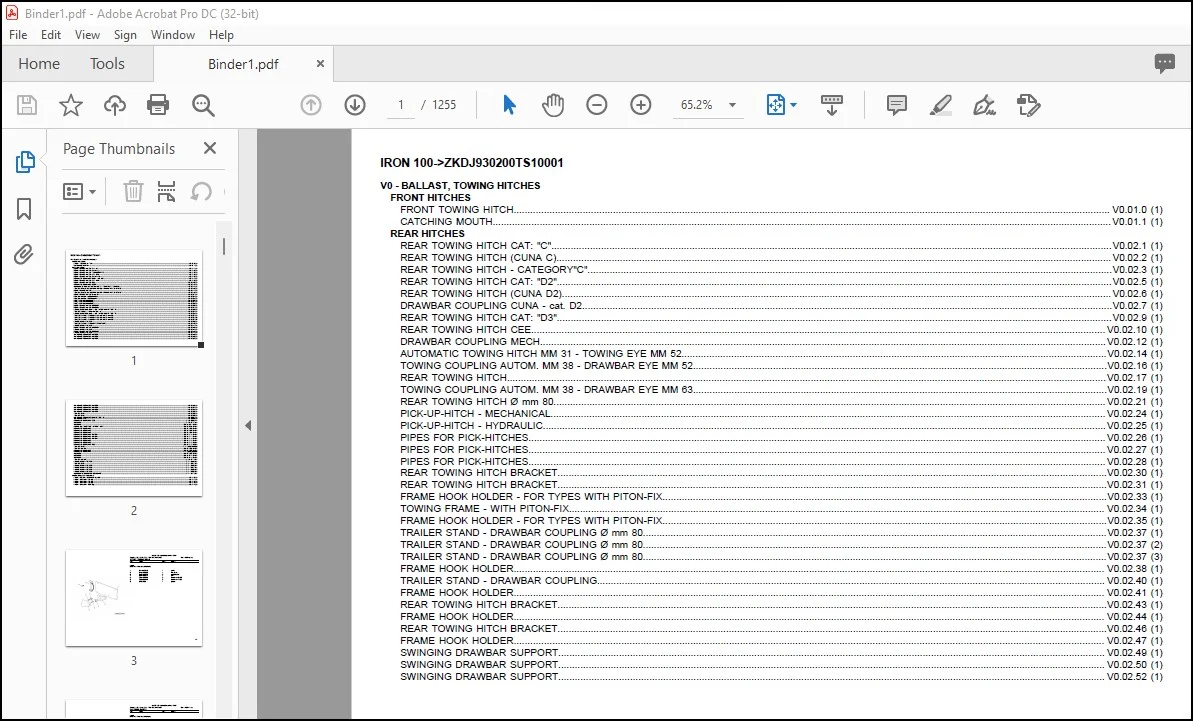

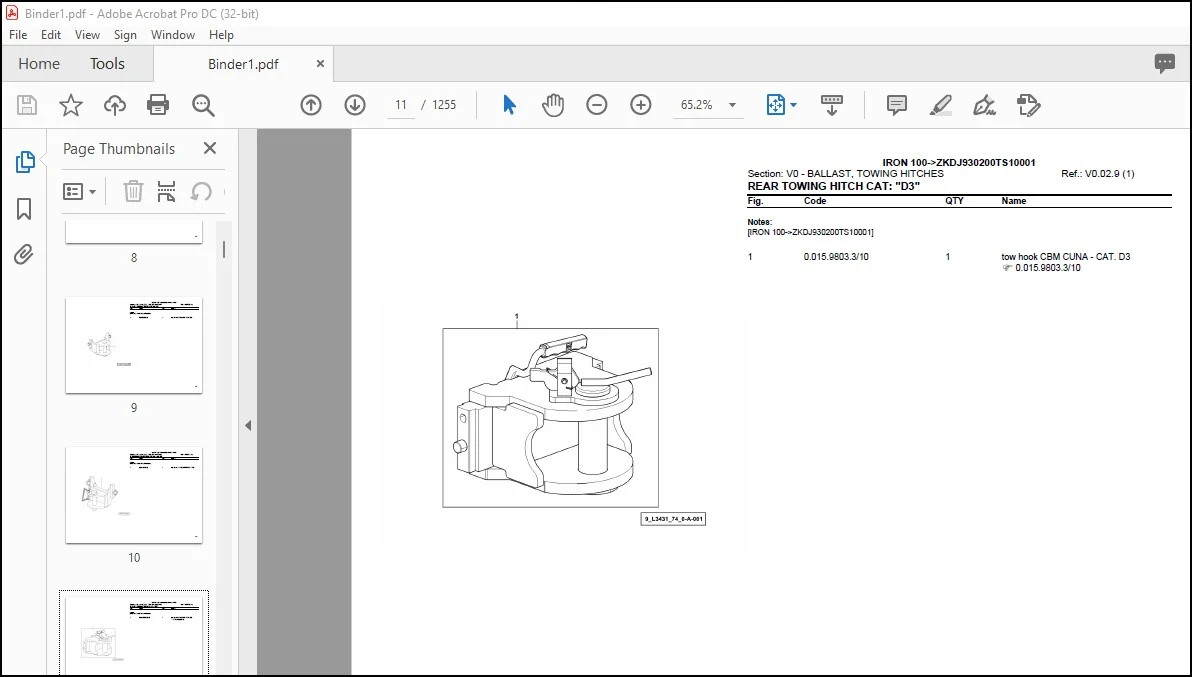

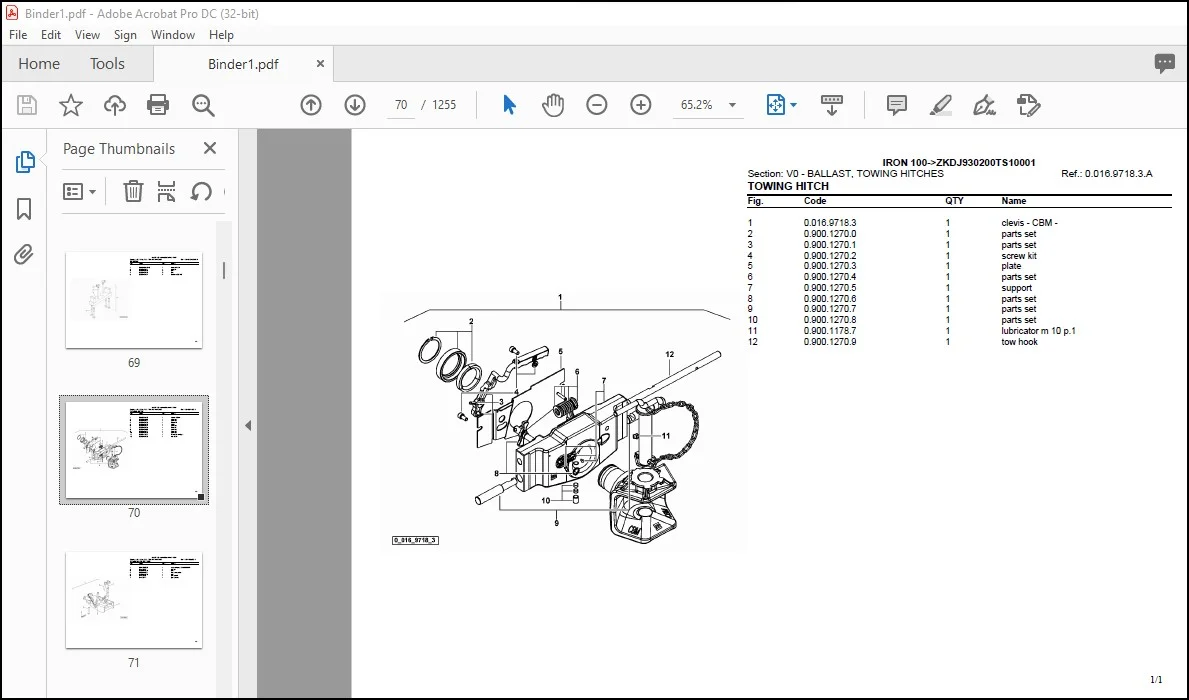

IMAGES PREVIEW OF THE MANUAL:
FILE DETAILS:
Same Tractor Iron 100 after ZKDJ930200TS10001 Parts Catalog Manual – PDF DOWNLOAD
Language : English
Pages : 1255
Downloadable : Yes
File Type : PDF
Size: 56.3 MB
TABLE OF CONTENTS:
Same Tractor Iron 100 after ZKDJ930200TS10001 Parts Catalog Manual – PDF DOWNLOAD
Ballast_Towing 1
Index 1
IRON 100->ZKDJ930200TS10001 3
V0 – BALLAST, TOWING HITCHES 3
FRONT HITCHES 3
FRONT TOWING HITCH (V0 01 0 (1)) 3
CATCHING MOUTH (V0 01 1 (1)) 4
REAR HITCHES 5
REAR TOWING HITCH CAT: “C” (V0 02 1 (1)) 5
REAR TOWING HITCH (CUNA C) (V0 02 2 (1)) 6
REAR TOWING HITCH – CATEGORY”C” (V0 02 3 (1)) 7
REAR TOWING HITCH CAT: “D2” (V0 02 5 (1)) 8
REAR TOWING HITCH (CUNA D2) (V0 02 6 (1)) 9
DRAWBAR COUPLING CUNA – cat D2 (V0 02 7 (1)) 10
REAR TOWING HITCH CAT: “D3″ (V0 02 9 (1)) 11
REAR TOWING HITCH CEE (V0 02 10 (1)) 12
DRAWBAR COUPLING MECH (V0 02 12 (1)) 13
AUTOMATIC TOWING HITCH MM 31 – TOWING EYE MM 52 (V0 02 14 (1)) 14
TOWING COUPLING AUTOM MM 38 – DRAWBAR EYE MM 52 (V0 02 16 (1)) 15
REAR TOWING HITCH (V0 02 17 (1)) 16
TOWING COUPLING AUTOM MM 38 – DRAWBAR EYE MM 63 (V0 02 19 (1)) 17
REAR TOWING HITCH Ø mm 80 (V0 02 21 (1)) 18
PICK-UP-HITCH – MECHANICAL (V0 02 24 (1)) 19
PICK-UP-HITCH – HYDRAULIC (V0 02 25 (1)) 20
PIPES FOR PICK-HITCHES (V0 02 26 (1)) 21
PIPES FOR PICK-HITCHES (V0 02 27 (1)) 22
PIPES FOR PICK-HITCHES (V0 02 28 (1)) 23
REAR TOWING HITCH BRACKET (V0 02 30 (1)) 24
REAR TOWING HITCH BRACKET (V0 02 31 (1)) 25
FRAME HOOK HOLDER – FOR TYPES WITH PITON-FIX (V0 02 33 (1)) 26
TOWING FRAME – WITH PITON-FIX (V0 02 34 (1)) 27
FRAME HOOK HOLDER – FOR TYPES WITH PITON-FIX (V0 02 35 (1)) 28
TRAILER STAND – DRAWBAR COUPLING Ø mm 80 (V0 02 37 (1)) 29
TRAILER STAND – DRAWBAR COUPLING Ø mm 80 (V0 02 37 (2)) 30
TRAILER STAND – DRAWBAR COUPLING Ø mm 80 (V0 02 37 (3)) 31
FRAME HOOK HOLDER (V0 02 38 (1)) 32
TRAILER STAND – DRAWBAR COUPLING (V0 02 40 (1)) 33
FRAME HOOK HOLDER (V0 02 41 (1)) 34
REAR TOWING HITCH BRACKET (V0 02 43 (1)) 35
FRAME HOOK HOLDER (V0 02 44 (1)) 36
REAR TOWING HITCH BRACKET (V0 02 46 (1)) 37
FRAME HOOK HOLDER (V0 02 47 (1)) 38
SWINGING DRAWBAR SUPPORT (V0 02 49 (1)) 39
SWINGING DRAWBAR SUPPORT (V0 02 50 (1)) 40
SWINGING DRAWBAR SUPPORT (V0 02 52 (1)) 41
SWINGING DRAWBAR SUPPORT (V0 02 53 (1)) 42
SWINGING DRAWBAR SUPPORT (V0 02 54 (1)) 43
SWINGING DRAWBAR SUPPORT (V0 02 55 (1)) 44
SWINGING DRAWBAR SUPPORT (V0 02 56 (1)) 45
TOWING BAR (V0 02 58 (1)) 46
TOWING BAR (V0 02 59 (1)) 47
SWINGING DRAWBAR WITH PITON-FIX (V0 02 61 (1)) 48
SWINGING BAR (V0 02 63 (1)) 49
DRAWBAR COUPLING CEE (0 015 3396 4 A) 50
SUPPORT (0 015 9797 3 A) 51
SUPPORT (0 015 9797 3/20 A) 52
BARRE DE TRACTION – EXPORT USA (0 015 9798 3/10 A) 53
DRAWBAR COUPLING (0 015 9802 3/10 A) 54
DRAWBAR COUPLING (0 015 9803 3/10 A) 55
DRAWBAR COUPLING (0 015 9804 3/10 A) 56
DRAWBAR COUPLING AUTOM (0 015 9810 3/10 A) 57
DRAWBAR COUPLING AUTOM (0 015 9811 3/10 A) 58
DRAWBAR COUPLING AUTOM (0 015 9812 3/10 A) 59
DRAWBAR COUPLING (0 015 9813 3/10 A) 60
DRAWBAR COUPLING (0 015 9813 3/20 A) 61
DRAWBAR COUPLING CEE (0 015 9815 3/20 A) 62
TOWING BAR (0 015 9823 3/10 00) 63
TOWING HITCH (0 015 9825 3/10 A) 64
DRAWBAR COUPLING (0 015 9830 3/10 A) 65
DRAWBAR COUPLING (0 015 9830 3/20 00) 66
SUPPORT (0 015 9833 3/10 A) 67
SUPPORT (0 016 1814 3/10 A) 68
SUPPORT (0 016 1815 3/10 A) 69
TOWING HITCH (0 016 9718 3 A) 70
FRAME HOOK HOLDER (0 017 8556 3 A) 71
TOWING BAR (0 017 8557 3 A) 72
FRAME HOOK HOLDER (0 017 8586 3 A) 73
FRAME HOOK HOLDER (0 017 8591 3 A) 74
FRAME HOOK HOLDER (0 017 8599 3 A) 75
FRAME HOOK HOLDER (0 017 8603 3 A) 76
AUTOMATIC DRAWBAR COUPLING (0 017 9616 3 A) 77
FRONT BALLAST WEIGHTS 79
FRONT WEIGHT CARRIER kg 100 (V0 03 0 (1)) 79
FRONT BALLAST 400 Kg (V0 03 1 (1)) 80
FRONT BALLAST 330 Kg (V0 03 2 (1)) 81
FRONT BALLAST 600 Kg (V0 03 3 (1)) 82
FRONT BALLAST 1000 Kg (V0 03 4 (1)) 83
Bodywork_Cab 84
Index 84
IRON 100->ZKDJ930200TS10001 90
G0 – BODYWORK – CAB 90
HOOD – SIDE PANELS – SUPPORTS 90
HOOD FRONT PART (G0 01 2 (1)) 90
HOOD FRONT PART (G0 01 3 (1)) 91
BONNET – SIDES (G0 01 12 (1)) 92
BONNET – SIDES (G0 01 13 (1)) 93
HOOD (G0 01 22 (1)) 94
HOOD (G0 01 23 (1)) 95
HOOD – SUPPORTS (G0 01 30 (1)) 96
HOOD – SUPPORTS (G0 01 31 (1)) 97
HOOD – SUPPORTS (G0 01 36 (2)) 98
REAR HOOD MOUNTING BRACKETS (G0 01 40 (1)) 99
CONDENSER SUPPORT (G0 01 42 (2)) 100
HOOD – SUPPORTS (G0 01 43 (1)) 101
HOOD MOUNTS PACKAGE (G0 01 44 (1)) 102
HOOD – SUPPORTS (G0 01 45 (1)) 103
HOOD – SUPPORTS (G0 01 45 (2)) 104
HOOD – SUPPORTS (G0 01 45 (3)) 105
HOOD – SUPPORTS (G0 01 45 (4)) 106
HOOD TO CAB CONNECTION FRAME (G0 01 51 (1)) 107
HOOD TO CAB CONNECTION FRAME (G0 01 55 (1)) 108
PEDAL SUPPORT (G0 01 56 (1)) 109
BATTERY SUPPORT (G0 01 57 (1)) 110
BATTERY SUPPORT (G0 01 58 (1)) 111
BELTS GUARD (G0 01 59 (1)) 112
FAN BELT GUARD (G0 01 60 (1)) 113
STARTER MOTOR SHIELD (G0 01 62 (1)) 114
HOOD MOUNTING BRACKET (G0 01 63 (1)) 115
SUPPORT (G0 01 64 (1)) 116
SUPPORT FOR FUEL FILTER AND RADAR (G0 01 65 (2)) 117
SENSORS COVER (G0 01 66 (1)) 118
LETTERING 119
MODEL PLATE (G0 02 1 (1)) 119
STEERING WHEEL TRIM (G0 02 25 (1)) 120
IDENTIFICATION PLATE (G0 02 29 (1)) 121
IDENTIFICATION PLATE (G0 02 31 (1)) 122
WARNING PLATES (G0 02 33 (1)) 123
WARNING PLATES (G0 02 33 (2)) 124
WARNING PLATES (G0 02 33 (3)) 125
PLATES (G0 02 35 (1)) 126
PLATES (G0 02 36 (1)) 127
ELECTRONIC ACCELERATOR CONTROL IDENTIFICATION PLATE (G0 02 37 (1)) 128
P T O WARNING PLATE FRONT (G0 02 38 (1)) 129
PTO DATA PLATE (G0 02 39 (1)) 130
HANDBRAKE DATA PLATE (G0 02 40 (1)) 131
PLATES (G0 02 41 (2)) 132
SPEED LABEL – 40 KM/H – REFLEX (G0 02 42 (1)) 133
SPEED LABEL – 40 KM/H (G0 02 44 (1)) 134
SPEED LABEL – 50 KM/H – REFLEX (G0 02 45 (1)) 135
IDENTIFICATION PLATE – DX/RH/RE (G0 02 49 (1)) 136
IDENTIFICATION PLATE – DX/RH/RE (G0 02 50 (1)) 137
IDENTIFICATION PLATE – SX/LH/LI (G0 02 53 (1)) 138
WARNING PLATE (G0 02 61 (1)) 139
WARNING PLATE (G0 02 67 (1)) 140
WATER COOLER IDENTIFICATION PLATE (G0 02 69 (1)) 141
HEATER DATA PLATE (G0 02 70 (1)) 142
IDENTIFICATION PLATES – FOR 2-WAY CONTROL VALVE (G0 02 71 (1)) 143
IDENTIFICATION PLATES – FOR 2-WAY CONTROL VALVE (G0 02 72 (1)) 144
NAMEPLATES FOR 4 WAY CONTROL VALVE WITHOUT CREEPER (G0 02 73 (1)) 145
NAMEPLATES FOR 4 WAY CONTROL VALVE WITHOUT CREEPER (G0 02 74 (1)) 146
NAMEPLATES FOR 4 WAY CONTROL VALVE WITH CREEPER (G0 02 75 (1)) 147
NAMEPLATES FOR 4 WAY CONTROL VALVE WITH CREEPER (G0 02 76 (1)) 148
PLATE FOR 4-WAY REMOTE VALVE (G0 02 77 (1)) 149
PLATES- FOR 6-WAY DISTRIBUTOR – ITALY (G0 02 78 (1)) 150
PLATES- FOR 6-WAY DISTRIBUTOR – EXPORT F (G0 02 79 (1)) 151
PLATES- FOR 6-WAY DISTRIBUTOR (G0 02 80 (1)) 152
PLATES- FOR 6-WAY DISTRIBUTOR (G0 02 81 (1)) 153
PLATES- FOR 6-WAY DISTRIBUTOR (G0 02 82 (1)) 154
PLATES- FOR 6-WAY DISTRIBUTOR (G0 02 83 (1)) 155
IDENTIFICATION PLATES – FOR 8-WAY CONTROL VALVE – EXPORT F (G0 02 84 (1)) 156
IDENTIFICATION PLATES – FOR 8-WAY CONTROL VALVE – ITALY (G0 02 85 (1)) 157
IDENTIFICATION PLATES – FOR 8-WAY CONTROL VALVE (G0 02 86 (1)) 158
IDENTIFICATION PLATES – FOR 8-WAY CONTROL VALVE (G0 02 87 (1)) 159
IDENTIFICATION PLATES – FOR 8-WAY CONTROL VALVE (G0 02 88 (1)) 160
PLATE FOR 8-WAY REMOTE VALVE (G0 02 89 (1)) 161
SPEED DATA PLATES 40 Km/h (G0 02 90 (1)) 162
PRINTING FOR FUSE BOX (G0 02 101 (1)) 163
PRINTING FOR FUSE BOX (G0 02 103 (1)) 164
CAB STRUCTURE – PLATFORM -SUSPENSION 165
SINGLE-STRUCTURE CAB (G0 03 0 (1)) 165
LADDER (G0 03 1 (1)) 166
LADDER (G0 03 2 (1)) 167
CAB BEARING RUBBER SPRINGING (G0 03 4 (2)) 168
MECHANICAL CAB SUSPENSION – FRONT (G0 03 5 (2)) 169
MECHANICAL CAB SUSPENSION – FRONT (G0 03 5 (3)) 170
MECHANICAL CAB SUSPENSION – REAR (G0 03 6 (1)) 171
CAB BEARING PNEUMATIC SPRINGING – FRONT (G0 03 7 (2)) 172
CAB BEARING PNEUMATIC SPRINGING – FRONT (G0 03 7 (3)) 173
CAB BEARING PNEUMATIC SPRINGING – REAR (G0 03 8 (1)) 174
CAB BEARING PNEUMATIC SPRINGING – REAR (G0 03 9 (2)) 175
CAB SUSPENSION FIXINGS (G0 03 10 (1)) 176
RELAY VALVE (04432191 A) 177
PRESSURE CONTROL VALVE (04432192 A) 178
FENDERS – FOOTSTEPS – EXTENSIONS 179
FRONT MUDGUARDS mm 420 (G0 04 0 (1)) 179
ADJUSTABLE FRONT FENDERS mm 470 (G0 04 1 (1)) 180
FRONT MUDGUARDS mm 540 (G0 04 2 (1)) 181
SELF-ADJUSTING FRONT FENDERS mm 420 (G0 04 3 (1)) 182
SELF-ADJUSTING FRONT FENDERS mm 420 (G0 04 3 (2)) 184
SELF-ADJUSTING FRONT FENDERS mm 470 (G0 04 4 (1)) 186
SELF-ADJUSTING FRONT FENDERS mm 470 (G0 04 4 (2)) 188
SELF-ADJUSTING FRONT FENDERS mm 540 (G0 04 5 (1)) 190
SELF-ADJUSTING FRONT FENDERS mm 540 (G0 04 5 (2)) 192
FRONT FENDER SUPPORT FIXING (G0 04 6 (1)) 194
FRONT FENDER SUPPORT FIXING (G0 04 7 (1)) 195
FRONT FENDER SUPPORT FIXING (G0 04 8 (1)) 196
WING REAR – DX/RH/RE (G0 04 9 (2)) 197
WING REAR – DX/RH/RE (G0 04 10 (2)) 198
WING REAR – SX/LH/LI (G0 04 16 (2)) 199
WING REAR – SX/LH/LI (G0 04 17 (2)) 200
MUDGUARD PROTECTORS (G0 04 23 (1)) 201
MUDGUARDS EXTENSIONS mm 140 (G0 04 24 (1)) 202
MUDGUARDS EXTENSIONS mm 220 (G0 04 25 (1)) 203
MUDGUARD PROTECTORS (G0 04 26 (1)) 204
DOORS – WINDOWS – WIPERS 205
FIXED SCREEN WITH WIPER (G0 05 0 (1)) 205
OPENING SCREEN WITH WIPER (G0 05 1 (1)) 206
WINDSCREEN WIPER FOR OPENABLE WINDSCREEN (G0 05 2 (1)) 207
CAB DOOR – DX/RH/RE (G0 05 3 (1)) 208
CAB DOOR – DX/RH/RE (G0 05 4 (1)) 209
CAB DOOR – SX/LH/LI (G0 05 5 (1)) 210
CAB DOOR – SX/LH/LI (G0 05 6 (1)) 211
OPENABLE SIDE WINDOW – DX/RH/RE (G0 05 7 (1)) 212
OPENABLE SIDE WINDOW – SX/LH/LI (G0 05 8 (1)) 213
SIDE PANEL FIXED (G0 05 9 (1)) 214
BOTTOM WINDOWS (G0 05 12 (1)) 215
REAR PANEL FLAP (G0 05 13 (1)) 216
REAR PANEL FLAP (G0 05 14 (1)) 217
REAR HATCH WITH WIPER (G0 05 15 (1)) 218
REAR HATCH WITH WIPER (G0 05 16 (1)) 219
FRONT SCREEN WASH SYSTEM (G0 05 17 (2)) 220
FRONT SCREEN WASH SYSTEM (G0 05 18 (1)) 221
SCREEN WASH SYSTEM (G0 05 19 (2)) 222
SCREEN WASH SYSTEM (G0 05 20 (1)) 223
SCREEN WASHER UNIT REAR (G0 05 21 (1)) 224
SCREEN WASH SYSTEM (G0 05 22 (2)) 225
SCREEN WASH SYSTEM (G0 05 23 (1)) 226
INTERIOR TRIM 227
DASHBOARD (G0 06 0 (1)) 227
DASHBOARD (G0 06 1 (2)) 228
INSTRUMENT PANEL – BLANKING PLUGS (G0 06 2 (1)) 229
CAB INTERIOR TRIM (G0 06 3 (1)) 230
CAB INTERIOR TRIM (G0 06 3 (2)) 231
CONVEYOR (G0 06 5 (1)) 232
CONVEYOR (G0 06 6 (2)) 233
UNDER-MAT PLATES (G0 06 7 (2)) 234
CONTROL CONSOLE RIGHT (G0 06 8 (2)) 235
CONTROL CONSOLE FOR POWER-LIFT (G0 06 10 (1)) 237
PLUG (G0 06 11 (1)) 238
PLUG (G0 06 12 (1)) 239
AIR GUIDANCE – DX/RH/RE (G0 06 13 (2)) 240
CONNECTOR CONSOLE (G0 06 14 (1)) 241
CONTROL CONSOLE LEFT (G0 06 15 (2)) 242
HANDBRAKE CONSOLE (G0 06 16 (1)) 243
COVER PLATE (G0 06 17 (1)) 244
AIR GUIDANCE – SX/LH/LI (G0 06 18 (2)) 245
CAB ROOF LINING MASK (G0 06 19 (2)) 246
PLUG (G0 06 20 (1)) 247
PLUG (G0 06 21 (1)) 248
RADIO FASCIA (G0 06 22 (2)) 249
CAB ROOF LINING (G0 06 23 (2)) 250
CAB ROOF LINING (G0 06 24 (2)) 251
COMPLETION – WITHOUT CREEP SPEED (G0 06 25 (2)) 252
COVER – FOR MODELS WITHOUT FRONT P T O (G0 06 26 (2)) 253
PLATE (G0 06 27 (1)) 254
CABLE PASSAGE BULKHEAD (G0 06 28 (1)) 255
CONTROL CONSOLE (0 013 8345 4/40 A) 256
EXTERIOR TRIM – ROOF 257
DRIVER’S CAB ROOF (G0 07 0 (1)) 257
DRIVER’S CAB ROOF (G0 07 1 (1)) 258
ROOF COVERING (G0 07 3 (1)) 259
ROOF COVERING (G0 07 4 (2)) 260
SKYLIGHT (G0 07 5 (1)) 261
STEEL SHEETS FOR BRIDLES (G0 07 7 (1)) 262
DRY AIR FILTER – AIR CONDITIONING UNIT (G0 07 8 (1)) 263
DRY AIR FILTER – AIR CONDITIONING UNIT (G0 07 9 (1)) 264
CARBON FILTER (G0 07 11 (1)) 265
REARVIEW MIRRORS (G0 07 12 (1)) 266
HEATED REAR VIEW MIRROR (G0 07 13 (1)) 267
FLASHING LIGHT SUPPORT (G0 07 14 (1)) 268
REARVIEW MIRROR dx/rh/re (0 014 1964 4 A) 269
REARVIEW MIRROR sx/lh/li (0 014 1966 4 A) 270
REARVIEW MIRROR DX / RH / RE (0 014 2021 4/10 A) 271
REARVIEW MIRROR dx/rh/re (0 014 2021 4/20 A) 272
REARVIEW MIRROR SX / LH / LI (0 014 2022 4/10 A) 273
REARVIEW MIRROR SX / LH / LI (0 014 2022 4/20 A) 274
SEATS 275
HEAD REST (G0 08 4 (1)) 275
HEAD REST (G0 08 5 (1)) 276
DRIVER’S SEAT – WITH MECHANICAL SUSPENSION – IN FABRIC GRAMMER MSG85/721 (G0 08 8 (1)) 277
DRIVER’S SEAT (G0 08 9 (1)) 278
DRIVER’S SEAT (G0 08 10 (1)) 279
SAFETY BELT (G0 08 11 (1)) 280
SEAT SUPPORT BRACKET (G0 08 12 (1)) 281
SEAT FOR 2ND OPERATOR (G0 08 13 (1)) 282
SAFETY BELT (G0 08 14 (1)) 283
SEAT-COMPONENTS (0 014 4947 4 A) 284
SEAT-COMPONENTS (0 014 4947 4 B) 285
SEAT-COMPONENTS (0 014 4949 4 A) 286
SEAT-COMPONENTS (0 014 4949 4 B) 288
SEAT-COMPONENTS (0 014 4949 4/10 A) 290
SEAT-COMPONENTS (0 014 4949 4/10 B) 291
MECHANICAL CLUTCH CONTROLS 292
CLUTCH CONTROL (G0 10 0 (1)) 292
CLUTCH CONTROL (G0 10 0 (2)) 293
MECHANICAL BRAKE CONTROLS 294
BRAKE CONTROLS (G0 11 0 (1)) 294
BRAKE AND CLUTCH FLUID RESERVOIR (G0 11 1 (1)) 295
BRAKE AND CLUTCH FLUID RESERVOIR (G0 11 1 (2)) 296
BRAKE AND CLUTCH FLUID RESERVOIR (G0 11 2 (1)) 297
BRAKE AND CLUTCH FLUID RESERVOIR (G0 11 2 (2)) 298
TUBES FOR BRAKE OIL TANK (G0 11 3 (2)) 299
TUBES FOR BRAKE OIL TANK (G0 11 4 (2)) 300
TUBES FOR BRAKE OIL TANK (G0 11 5 (1)) 301
HAND BRAKE (G0 11 6 (2)) 302
HAND BRAKE (G0 11 7 (1)) 303
HANDBRAKE BRACKET FOR TRAILER (G0 11 8 (1)) 304
TANK – PARTS (04432281 A) 305
MECHANICAL – ELECTRONIC THROTTLE CONTROLS 306
CONTROL PEDAL FOR ELECTRONIC THROTTLE (G0 12 0 (1)) 306
HAND CONTROL FOR ELECTRONIC THROTTLE (G0 12 1 (1)) 307
STEERING CONTROLS 308
STEERING WHEEL (G0 13 1 (1)) 308
STEERING WHEEL CAP (G0 13 3 (1)) 309
STEERING COLUMN (G0 13 5 (1)) 310
STEERING COLUMN (0 014 8754 4/10 A) 311
MECHANICAL GEARSHIFT CONTROLS 312
GEAR SHIFTING (G0 14 0 (2)) 312
GEAR SHIFTING (G0 14 1 (1)) 313
DRIVE FOR GEAR CHANGE BOX (G0 14 2 (1)) 314
GEAR SHIFTING (0 014 1376 3 A) 315
PTO CONTROLS 316
P T O SHAFT DRIVE (G0 16 0 (2)) 316
P T O – ECONOMICAL CONTROL 540/1000 (G0 16 1 (2)) 317
COMPLETION (G0 16 2 (1)) 318
COMPLETION (G0 16 2 (2)) 319
REMOTE VALVE CONTROLS 320
DISTRIBUTOR CONTROL (G0 18 0 (2)) 320
2-WAY REMOTE CONTROL VALVE (G0 18 1 (2)) 321
2-WAY REMOTE CONTROL VALVE (G0 18 2 (2)) 322
LEVER FOR 4-WAY CONTROL VALVE WITHOUT CREEPER (G0 18 3 (2)) 323
LEVER FOR 4-WAY CONTROL VALVE WITHOUT CREEPER (G0 18 4 (2)) 324
LEVER FOR 4-WAY CONTROL VALVE WITH CREEPER (G0 18 5 (2)) 325
LEVER FOR 4-WAY CONTROL VALVE WITH CREEPER (G0 18 6 (2)) 326
4 WAY SPOOL VALVES CONTROL (G0 18 7 (1)) 327
DRIVE (0 014 3758 4 A) 328
DRIVE (0 014 3758 4 B) 329
ACCESSORIES 330
SUN BLIND (G0 19 0 (1)) 330
SUN BLIND (G0 19 1 (1)) 331
METAL TOOLBOX (G0 19 2 (1)) 332
METAL TOOLBOX (G0 19 3 (1)) 333
WARNING TRIANGLE – SX/LH/LI (G0 19 4 (1)) 334
CHOCK (G0 19 7 (1)) 335
Electrical_system 336
Index 336
IRON 100->ZKDJ930200TS10001 340
L0 – ELECTRIC AL SYSTEM 340
BATTERY – ALTERNATOR 340
BATTERY 12V 180Ah 800A (L0 01 0 (1)) 340
BATTERY 12v 150Ah 660A (L0 01 1 (1)) 341
WIRING LOOMS 342
HEADLIGHTS / HORN WIRING (L0 02 6 (1)) 342
HEADLIGHTS / HORN WIRING (L0 02 7 (1)) 343
SIDE LIGHT WIRING (L0 02 14 (1)) 344
SIDE LIGHT WIRING (L0 02 15 (1)) 345
CABLE WORKING SPOTLIGHT FRONT (L0 02 16 (1)) 346
ELECTRICAL SYSTEM – WORK LIGHTS AND HEATED MIRRORS (L0 02 17 (1)) 347
CABLE WORKING SPOTLIGHT REAR ROOF (L0 02 17 (2)) 348
ELECTRICAL SYSTEM – WORK LIGHTS AND HEATED MIRRORS (L0 02 18 (1)) 349
REAR MUDGUARDS ELECTRICAL SYSTEM (L0 02 19 (1)) 350
TOP LIGHTS WIRING (L0 02 20 (1)) 351
ROTATING BEACON WIRING (L0 02 21 (1)) 352
ELECTRICAL EQUIPMENT ENGINE (L0 02 22 (1)) 353
ELECTRICAL EQUIPMENT ENGINE (L0 02 22 (2)) 354
ENGINE ELECTRICAL SYSTEM (L0 02 23 (1)) 355
ENGINE ELECTRICAL SYSTEM (L0 02 23 (2)) 356
ELECTRICAL SYSTEM (L0 02 24 (1)) 357
ELECTRICAL SYSTEM (L0 02 26 (1)) 358
ELECTRICAL SYSTEM – ROOF (L0 02 28 (1)) 359
BATTERY LEADS (L0 02 29 (1)) 360
BATTERY LEADS (L0 02 29 (2)) 361
ALTERNATOR CABLE (L0 02 30 (1)) 362
PRE-HEATING RELAY (L0 02 32 (1)) 363
ELECTRICAL SYSTEM FOR CONTROL VALVES (L0 02 33 (1)) 364
ELECTRICAL SYSTEM FOR CONTROL VALVES (L0 02 34 (1)) 365
ELECTRICAL SYSTEM FOR CONTROL VALVES (L0 02 35 (1)) 366
WIRING FOR WINDSCREEN WIPER MOTOR WITH OPENABLE WINDSCREEN (L0 02 36 (1)) 367
WIRING FOR WINDSCREEN WIPER MOTOR WITH FIXED WINDSCREEN (L0 02 37 (1)) 368
ELECTRICAL SYSTEM ISO 11786 (L0 02 38 (1)) 369
ISO 11786 SOCKET FOR ELECTRIONIC EQUIPMENT (L0 02 39 (1)) 370
SUPPORT FOR FUSE BOX (L0 02 40 (2)) 371
TRAILER SOCKET-OUTLET (L0 02 41 (1)) 372
WIRING FOR A/C CONDENSER PRESSURE SWITCH (L0 02 42 (1)) 373
BRAKING AND FRONT LIFT INTERFACE WIRING (L0 02 43 (1)) 374
BRAKING AND FRONT LIFT INTERFACE WIRING (L0 02 43 (2)) 375
COMFORT PACKAGE WIRING (L0 02 44 (1)) 376
ELECTR EQUIPMENT – SPRUNG FRONT AXLE (L0 02 48 (1)) 377
ELECTR EQUIPMENT – SPRUNG FRONT AXLE (L0 02 49 (1)) 378
ELECTR EQUIPMENT – SPRUNG FRONT AXLE (L0 02 50 (1)) 379
WIRING FOR HYDRAULIC TRAILER BRAKING – FOR TYPES WITH 6-WAY DIRECTIONAL CONTROL VALVE – ITALY (L0 02 51 (1)) 380
WIRING FOR HYDRAULIC TRAILER BRAKING – FOR TYPES WITH 6-WAY DIRECTIONAL CONTROL VALVE (L0 02 52 (1)) 381
WIRING FOR HYDRAULIC TRAILER BRAKING – FOR TYPES WITH 8-WAY DIRECTIONAL CONTROL VALVE – ITALY (L0 02 53 (1)) 382
WIRING FOR HYDRAULIC TRAILER BRAKING – FOR TYPES WITH 8-WAY DIRECTIONAL CONTROL VALVE (L0 02 54 (1)) 383
PRESSURE SWITCH WIRING FOR AIR BRAKING SYSTEM (L0 02 63 (1)) 384
PRESSURE SWITCH WIRING FOR AIR BRAKING SYSTEM (L0 02 64 (1)) 385
PRESSURE SWITCH WIRING FOR AIR BRAKING SYSTEM (L0 02 65 (1)) 386
PRESSURE SWITCH WIRING FOR AIR BRAKING SYSTEM (L0 02 66 (1)) 387
PRESSURE SWITCH WIRING FOR AIR BRAKING SYSTEM (L0 02 67 (1)) 388
PRESSURE SWITCH WIRING FOR AIR BRAKING SYSTEM (L0 02 68 (1)) 389
PRESSURE SWITCH WIRING FOR AIR BRAKING SYSTEM (L0 02 69 (1)) 390
PRESSURE SWITCH WIRING FOR AIR BRAKING SYSTEM (L0 02 70 (1)) 391
ELECTRICAL SYSTEM (0 013 9304 4/70 A) 392
ECUs 393
RIGHT-HAND CONSOLE CONTROL UNITS (L0 03 0 (1)) 393
RIGHT-HAND CONSOLE CONTROL UNITS (L0 03 3 (1)) 394
CONTROL UNIT SUPPORT (L0 03 4 (2)) 395
CONTROL UNIT SUPPORT (L0 03 5 (2)) 396
CONTROL UNIT ISO 11786 (L0 03 6 (1)) 397
SENSORS – POTENTIOMETERS – ENABLING SWITCHES 398
CLUTCH SENSOR AND SWITCH (L0 04 0 (1)) 398
CLUTCH AND BRAKE PEDAL SWITCH (L0 04 1 (1)) 399
SENSOR P T O SHAFT (L0 04 2 (1)) 400
SENSOR P T O SHAFT (L0 04 2 (2)) 401
SENSOR P T O SHAFT (L0 04 3 (1)) 402
SENSOR P T O SHAFT (L0 04 4 (1)) 403
HAND BRAKE SWITCHES (L0 04 5 (1)) 404
ELECTRONIC ACCELERATOR CONTROL SENSOR (L0 04 6 (1)) 405
REAR LIFT POSITION SENSOR (L0 04 7 (1)) 406
REAR LIFT CONTROL (L0 04 8 (1)) 407
OIL TEMPERATURE SENSOR (L0 04 9 (1)) 408
OIL TEMPERATURE SENSOR (L0 04 10 (1)) 409
FRONT SUSPENSION POSITION SENSOR (L0 04 11 (1)) 410
FRONT SUSPENSION POSITION SENSOR (L0 04 14 (1)) 411
FRONT SUSPENSION POSITION SENSOR (L0 04 15 (1)) 412
RADAR (L0 04 17 (1)) 413
RADAR (L0 04 18 (1)) 414
OIL PRESSUR SWITCH (L0 04 19 (1)) 415
OIL PRESSUR SWITCH (L0 04 19 (2)) 416
PRESSURE SWITCH FOR AIR BRAKING SYSTEM (L0 04 28 (1)) 417
PRESSURE SWITCH FOR AIR BRAKING SYSTEM (L0 04 29 (1)) 418
PRESSURE SWITCH FOR AIR BRAKING SYSTEM (L0 04 30 (1)) 419
AIR BRAKING SYSTEM PRESSURE SWITCH (L0 04 31 (1)) 420
PRESSURE SWITCH FOR AIR BRAKING SYSTEM (L0 04 32 (1)) 421
AIR BRAKING SYSTEM PRESSURE SWITCH (L0 04 33 (1)) 422
PRESSURE SWITCH FOR AIR BRAKING SYSTEM (L0 04 34 (1)) 423
AIR BRAKING SYSTEM PRESSURE SWITCH (L0 04 35 (1)) 424
CONTROL CONSOLE (0 013 8345 4/40 A) 425
INSTRUMENT PANEL 426
DASHBOARD BOX INSTRUMENT PANEL (L0 05 0 (1)) 426
GEARS DISPLAY (L0 05 1 (1)) 427
ELECTRIC REV-HOUR RECORDER TACHOMETER (04433422 4/50 A) 428
ELECTRIC REV-HOUR RECORDER TACHOMETER (04433422 4/60 A) 429
ELECTRICAL CONTROLS – PUSHBUTTONS 430
STEERING COLUMN SWITCH UNIT – REVERSING GEAR UNIT CONTROL (L0 07 0 (1)) 430
IGNITION BLOCK (L0 07 1 (2)) 431
BUTTONS FOR LIFT AND ELECTRONIC ACCELERATOR (L0 07 2 (1)) 432
SWITCHES (L0 07 4 (1)) 433
SWITCHES (L0 07 6 (1)) 434
ASM SWITCH (L0 07 7 (1)) 435
SWITCH – FOR P T O FRONT (L0 07 8 (1)) 436
SWITCH FOR FRONT AXLE SUSPENSION (L0 07 9 (1)) 437
FLOW CONTROL (L0 07 10 (1)) 438
WORKLIGHTS SWITCH (L0 07 11 (1)) 439
WORKLIGHTS SWITCH (L0 07 12 (1)) 440
WORKLIGHTS SWITCH (L0 07 13 (1)) 441
SWITCH – WORKING SPOTLIGHT FRONT (L0 07 14 (1)) 442
TOP SWITCH (L0 07 16 (1)) 443
SWITCH FOR ROTATING BEACON (L0 07 18 (1)) 444
REAR WINDOW WIPER SWITCH (L0 07 19 (1)) 445
AIR RECIRCULATION MOTOR (L0 07 20 (1)) 446
AIR RECIRCULATION MOTOR (L0 07 21 (1)) 447
SWITCH FOR HEATED REAR VIEW MIRROR (L0 07 23 (1)) 448
LIFT CONTROLS – DX/RH/RE (L0 07 30 (1)) 449
PUSHBUTTONS FOR FRONT LIFT AND P T O – SX/LH/LI (L0 07 31 (1)) 450
LIFT CONTROLS – DX/RH/RE (L0 07 32 (1)) 451
LIFT CONTROLS – SX/LH/LI (L0 07 33 (1)) 452
BATTERY DETACHER SUPPORT – VERSION WITH CAB SUSPENSION AND RUBBER SPRING (L0 07 39 (1)) 453
BATTERY DETACHER SUPPORT – VERSION WITH MECHANICAL CAB SUSPENSION (L0 07 40 (1)) 454
BATTERY DETACHER SUPPORT – VERSION WITH PNEUMATIC CAB SUSPENSION (L0 07 41 (1)) 455
SHUTTLE LEVER (0 012 7076 4 A) 456
LIGHTING AND SIGNALLING 457
HORN (L0 08 0 (1)) 457
FRONT LIGHTS (L0 08 7 (1)) 458
FRONT LIGHTS (L0 08 8 (1)) 459
COURTESY LIGHT (L0 08 9 (1)) 460
COURTESY LIGHT (L0 08 10 (1)) 461
HEADLAMP FOR LEFT-HAND DRIVE (L0 08 11 (1)) 462
HEADLAMP FOR RIGHT-HAND DRIVE (L0 08 12 (1)) 463
SIDE LIGHTS (L0 08 13 (1)) 464
SIDE LIGHTS (L0 08 14 (1)) 465
WORKING SPOTLIGHT FRONT (L0 08 15 (1)) 466
WORKING SPOTLIGHT TOP FRONT/REAR n 4 (L0 08 16 (1)) 467
WORKING SPOTLIGHT TOP FRONT/REAR (L0 08 17 (1)) 468
WORKING SPOTLIGHT TOP FRONT/REAR n 8 (L0 08 18 (1)) 469
REAR LIGHTS / REFLECTORS – DX/RH/RE (L0 08 26 (1)) 470
REAR LIGHTS / REFLECTORS – SX/LH/LI (L0 08 27 (1)) 471
REAR LIGHTS / REFLECTORS – DX/RH/RE (L0 08 28 (1)) 472
REAR LIGHTS / REFLECTORS – SX/LH/LI (L0 08 29 (1)) 473
RETROREFLECTOR (L0 08 34 (1)) 474
LICENCE PLATE LIGHT (L0 08 35 (1)) 475
LICENCE PLATE LIGHT (L0 08 36 (1)) 476
WARNING BEACON (L0 08 39 (1)) 477
WARNING BEACON (0 013 0868 4 A) 478
HEADLAMP COMPONENTS (2 8039 009 0 A) 479
HEADLAMP COMPONENTS (2 8039 160 0 A) 480
FRONT LIGHTS (2 8039 240 0 A) 481
FRONT LIGHTS (2 8039 250 0 A) 482
FRONT LIGHTS dx/rh/re (2 8039 270 0 A) 483
FRONT LIGHTS sx/lh/li (2 8039 280 0 A) 484
WORKING SPOTLIGHT (2 8039 295 0/10 A) 485
WORKING SPOTLIGHT (2 8039 296 0 A) 486
HEADLAMP COMPONENTS (2 8059 018 0 A) 487
HEADLAMP COMPONENTS (2 8059 019 0/10 A) 488
HEADLAMP COMPONENTS (2 8059 021 0/10 A) 489
LICENCE PLATE LIGHT (2 8059 526 0 A) 490
WORKING SPOTLIGHT sx/lh/li (2 8059 527 0 A) 491
WORKING SPOTLIGHT dx/rh/re (2 8059 528 0 A) 492
INTERIOR LIGHT (2 8339 231 0 A) 493
ACCESSORIES 494
CIGAR LIGHTER (L0 09 0 (1)) 494
LOUDSPEAKERS (L0 09 1 (1)) 495
RADIO ANTENNA (L0 09 2 (1)) 496
RADIO ANTENNA (L0 09 3 (1)) 497
Engine 498
Index 498
IRON 100->ZKDJ930200TS10001 502
B0 – ENGINE 502
GENERAL 502
ENGINE (B0 00 2 (1)) 502
CYLINDER BLOCK 503
FASTENINGS (B0 01 1007) 503
BLEEDING TUBE (B0 01 1034) 504
CRANKCASE BREATHER (B0 01 1051) 505
CRANKCASE (B0 01 1065) 506
CRANKCASE (B0 01 1082) 507
OIL FILLER NECK (B0 01 1088) 508
ACCESSORIES (B0 01 1134) 509
ACCESSORIES (B0 01 1135) 510
ACCESSORIES (B0 01 1137) 511
FILLER CAP (B0 01 1143) 512
PISTON COOL NOZZLE (B0 01 1160) 513
FLANGE (B0 01 1168) 514
FLANGE (B0 01 1169) 515
CRANKSHAFT 516
V-BELT (B0 02 0 (1)) 516
V-GROOVED PULLEY (B0 02 1 (1)) 517
COMPRESSOR BELT AND BELT TENSIONER (B0 02 2 (1)) 518
COMPRESSOR BELT AND BELT TENSIONER (B0 02 12 (1)) 519
COMPRESSOR BELT AND BELT TENSIONER (B0 02 13 (1)) 520
COMPRESSOR BELT AND BELT TENSIONER (B0 02 14 (1)) 521
COMPRESSOR BELT AND BELT TENSIONER (B0 02 15 (1)) 522
COMPRESSOR BELT AND BELT TENSIONER (B0 02 16 (1)) 523
COMPRESSOR BELT AND BELT TENSIONER (B0 02 17 (1)) 524
COMPRESSOR BELT AND BELT TENSIONER (B0 02 18 (1)) 525
COMPRESSOR BELT AND BELT TENSIONER (B0 02 19 (1)) 526
FASTENINGS (B0 02 1002) 527
V-GROOVED PULLEY (B0 02 1028) 528
CRANKSHAFT (B0 02 1040) 529
CRANKSHAFT (B0 02 1047) 530
FLYWHEEL (B0 02 1064) 531
PLUG (B0 02 1077) 532
ACCESSORIES (B0 02 1079) 533
COUNTERWEIGHTS (B0 02 1086) 534
CYLINDERS – PISTONS – CONNECTING RODS 535
PISTON (B0 03 1002) 535
CONNECTING ROD (B0 03 1023) 536
TIMING 537
FASTENINGS (B0 04 1011) 537
BUSH (B0 04 1023) 538
CAMSHAFT (B0 04 1070) 539
CAMSHAFT (B0 04 1077) 540
VALVE DRIVE (B0 04 1088) 541
GEARCASE (B0 04 1108) 542
GEARCASE (B0 04 1122) 543
CYLINDER HEAD 544
FASTENINGS (B0 05 1007) 544
ENGINE MOUNTING (B0 05 1015) 545
CLOSING COMPONENTS (B0 05 1025) 546
CYLINDER HEAD (B0 05 1042) 547
ROCKER ARMS COVER (B0 05 1061) 549
LUBRICATION 550
OIL FILTER BRACKET (B0 06 0 (1)) 550
FASTENINGS (B0 06 1006) 551
SEALING (B0 06 1018) 552
OIL SUCTION PIPE (B0 06 1035) 553
OIL PAN (B0 06 1050) 554
CLOSING COMPONENTS (B0 06 1084) 555
CLOSING COMPONENTS (B0 06 1085) 556
CLOSING COMPONENTS (B0 06 1087) 557
CLOSING COMPONENTS (B0 06 1090) 558
ACCESSORIES (B0 06 1104) 559
DRIVING PARTS (B0 06 1105) 560
OIL COOLER BOX (B0 06 1125) 561
OIL COOLER BOX (B0 06 1140) 562
OIL COOLER BOX (B0 06 1149) 563
OIL RETURN (B0 06 1156) 564
FUEL INJECTION SYSTEM 565
FASTENINGS (B0 07 1007) 565
FASTENINGS (B0 07 1009) 566
FASTENINGS (B0 07 1012) 567
HIGH PRESSURE PIPE (B0 07 1021) 572
FUEL INJECT PUMP (B0 07 1033) 573
FUEL INJECTOR (B0 07 1046) 574
FUEL FEED PUMP (B0 07 1050) 575
FUEL FEED PUMP (B0 07 1052) 576
FUEL FILTER (B0 07 1056) 577
FUEL LINE (B0 07 1074) 578
FUEL PUMP (B0 07 1118) 579
ROLLER TAPPET (B0 07 1131) 580
ROLLER TAPPET (B0 07 1135) 581
PILOTED CHECK VALVE (B0 07 1139) 582
NARROW V-BELT (B0 07 1142) 583
ACCESSORIES (B0 07 1167) 584
ACCESSORIES (B0 07 1171) 585
HOLDING DEVICE FOR LEADS (B0 07 1187) 586
MECHANICAL – ELECTRONIC GOVERNOR 587
FASTENINGS (B0 08 1001) 587
CONTROL ROD (B0 08 1010) 588
ELECTRONIC CONTROL UNIT – ENGINE (B0 08 1017) 589
ELECTRONIC CONTROL UNIT – ENGINE (B0 08 1023) 590
ELECTRONIC CONTROL UNIT – ENGINE (B0 08 1025) 591
CLOSING COMPONENTS (B0 08 1033) 592
CLOSING COMPONENTS (B0 08 1034) 593
CLOSING COMPONENTS (B0 08 1037) 594
ACTUATOR (B0 08 1042) 595
COOLING 596
FASTENINGS (B0 09 1014) 596
FASTENINGS (B0 09 1028) 597
SCREW PLUG (B0 09 1071) 598
DRIVING PARTS (B0 09 1080) 599
HEATER CONNECTION (B0 09 1087) 600
FAN SUPPORT (B0 09 1125) 601
COOLING WATER PUMP (B0 09 1149) 602
COOLING WATER PUMP (B0 09 1153) 603
INTAKE – EXHAUST MANIFOLDS 604
EXHAUST PIPE (B0 10 1015) 604
FASTENINGS (B0 10 1035) 605
FASTENINGS (B0 10 1039) 606
MANIFOLD (B0 10 1082) 607
MANIFOLD (B0 10 1088) 608
MANIFOLD (B0 10 1089) 609
CLOSING COMPONENTS (B0 10 1105) 610
CLOSING COMPONENTS (B0 10 1107) 611
CLOSING COMPONENTS (B0 10 1110) 612
CHARGED AIR MANIFOLD (B0 10 1131) 613
CHARGED AIR MANIFOLD (B0 10 1135) 614
TURBOCHARGER 615
TURBOCHARGER (B0 11 1027) 615
RETURN LINE (B0 11 1054) 616
OIL LUBRICATION PIPE (B0 11 1077) 617
CLOSING COMPONENTS (B0 11 1085) 618
CLOSING COMPONENTS (B0 11 1086) 619
Electrical accessories 620
FASTENINGS (B0 12 1010) 620
FASTENINGS (B0 12 1021) 621
FASTENINGS (B0 12 1032) 622
IMPULSETRANSMITTER (B0 12 1053) 623
GENERATOR (B0 12 1059) 624
GENERATOR (B0 12 1067) 625
GENERATOR (B0 12 1076) 626
ENGINE ELECTRICAL SYSTEM (B0 12 1102) 627
V-GROOVED PULLEY (B0 12 1114) 628
STARTER (B0 12 1127) 629
STARTER (B0 12 1133) 630
ACCESSORIES (B0 12 1145) 631
ACCESSORIES (B0 12 1155) 632
OIL PRESSUR SWITCH (B0 12 1205) 633
TEMPER TRANSMITTER (B0 12 1222) 634
IMPULSETRANSMITTER (B0 12 1234) 635
Engine_accessories 636
Index 636
IRON 100->ZKDJ930200TS10001 637
C0 – ENGINE ACCESSORIES 637
RADIATORS – FANS 637
COOLING SYSTEM (C0 01 4 (1)) 637
COOLING SYSTEM (C0 01 4 (2)) 638
COOLING – EXPANSION TANK (C0 01 7 (1)) 639
INTERCOOLER – AIR CLEANER 640
AIR FILTER AND INTERCOOLER PIPES (C0 02 0 (1)) 640
AIR CLEANER HOSE (C0 02 5 (1)) 641
AIR CLEANER HOSE (C0 02 5 (2)) 642
INTERCOOLER (C0 02 10 (1)) 643
AIR CLEANER (2 4249 716 0/30 A) 644
AIR CLEANER (2 4249 723 0 A) 645
FUEL SYSTEM 646
FUEL TANK (C0 03 1 (1)) 646
FUEL TANK (C0 03 1 (2)) 647
FUEL PIPES (C0 03 4 (1)) 648
FUEL SUPPLY SYSTEM (C0 03 7 (1)) 649
FUEL PRELIMINARY FILTER (C0 03 10 (1)) 650
FUEL COOLER (C0 03 13 (1)) 651
PRE-FILTER – COMPONENTS (2 4319 290 0/10 A) 652
EXHAUST SILENCER 653
EXHAUST SILENCER (C0 06 0 (1)) 653
EXHAUST SILENCER PIPE (C0 06 3 (1)) 654
EXHAUST SILENCER PIPE (C0 06 4 (1)) 655
AIR COMPRESSOR 656
AIR COMPRESSOR (C0 07 0 (1)) 656
AIR COMPRESSOR (C0 07 0 (2)) 657
AIR COMPRESSOR (C0 07 10 (1)) 658
AIR COMPRESSOR (C0 07 10 (2)) 659
AIR COMPRESSOR (C0 07 11 (2)) 660
AIR COMPRESSOR (C0 07 12 (1)) 661
AIR COMPRESSOR (C0 07 12 (2)) 662
AIR COMPRESSOR (C0 07 13 (2)) 663
AIR COMPRESSOR (C0 07 14 (1)) 664
AIR COMPRESSOR (C0 07 14 (2)) 665
AIR COMPRESSOR (C0 07 15 (2)) 666
AIR COMPRESSOR (C0 07 16 (1)) 667
AIR COMPRESSOR (C0 07 16 (2)) 668
AIR COMPRESSOR (C0 07 17 (2)) 669
COMPRESSOR SUPPORT (C0 07 18 (1)) 670
COMPRESSOR-PARTS (04414768 A) 671
Front_axle 672
Index 672
IRON 100->ZKDJ930200TS10001 674
F0 – FRONT AXLE 674
GENERAL 674
DRIVEN FRONT AXLE (F0 00 0 (1)) 674
DRIVEN FRONT AXLE (F0 00 1 (1)) 675
DRIVEN FRONT AXLE (F0 00 2 (1)) 676
4WD – FRONT DRIVE AXLE (F0 00 3 (1)) 677
4WD – FRONT DRIVE AXLE – WITH FRONT BRAKES (F0 00 4 (1)) 678
DRIVEN FRONT AXLE – [358850] (0 014 0317 4/50 B) 679
STEERING CYLINDER – [358850] (0 014 0317 4/50 C) 680
BEVEL WHEEL GEAR – [358850] (0 014 0317 4/50 D) 681
DIFFERENTIAL – [358850] (0 014 0317 4/50 E) 682
DOUBLE COUPLING – [358850] (0 014 0317 4/50 F) 683
WHEEL HUB – [358850] (0 014 0317 4/50 G) 684
PLANETARY GEAR – [358850] (0 014 0317 4/50 H) 685
DRIVEN FRONT AXLE – [370482] (0 015 8672 4/10 A) 686
STEERING CYLINDER – [370482] (0 015 8672 4/10 B) 687
BEVEL WHEEL GEAR – [370482] (0 015 8672 4/10 C) 688
DIFFERENTIAL – [370482] (0 015 8672 4/10 D) 689
DOUBLE COUPLING – [370482] (0 015 8672 4/10 E) 690
WHEEL HUB – [370482] (0 015 8672 4/10 F) 691
PLANETARY GEAR – [370482] (0 015 8672 4/10 G) 692
DRIVEN FRONT AXLE – [370481] (0 015 8673 4/10 A) 693
STEERING CYLINDER – [370481] (0 015 8673 4/10 B) 694
BEVEL WHEEL GEAR – [370481] (0 015 8673 4/10 C) 695
DIFFERENTIAL – [370481] (0 015 8673 4/10 D) 696
DOUBLE COUPLING – [370481] (0 015 8673 4/10 E) 697
WHEEL HUB – [370481] (0 015 8673 4/10 F) 698
PLANETARY GEAR – [370481] (0 015 8673 4/10 G) 699
DRIVEN FRONT AXLE – [368175] (0 015 9861 4 A) 700
STEERING CYLINDER – [368175] (0 015 9861 4 B) 701
BEVEL WHEEL GEAR – [368175] (0 015 9861 4 C) 702
DIFFERENTIAL – [368175] (0 015 9861 4 D) 703
DOUBLE COUPLING – [368175] (0 015 9861 4 E) 704
WHEEL HUB – [368175] (0 015 9861 4 F) 705
PLANETARY GEAR – [368175] (0 015 9861 4 G) 706
DRIVEN FRONT AXLE – [380999] (0 016 4986 4/10 A) 707
STEERING CYLINDER – [380999] (0 016 4986 4/10 B) 708
BEVEL WHEEL GEAR – [380999] (0 016 4986 4/10 C) 709
DIFFERENTIAL – [380999] (0 016 4986 4/10 D) 710
DOUBLE COUPLING – [380999] (0 016 4986 4/10 E) 711
WHEEL HUB – WITH FRONT BRAKES – [380999] (0 016 4986 4/10 F) 712
PLANETARY GEAR – [380999] (0 016 4986 4/10 G) 713
FRONT SUPPORT 714
4WD – FRONT SUPPORT (F0 01 0 (1)) 714
4WD – FRONT CARRIER WITH SUSPENSION (F0 01 1 (1)) 715
FRONT COVER WITHOUT FRONT HOOK (F0 01 2 (1)) 716
HYDRAULIC CYLINDER (04455060/10 A) 717
HYDRAULIC CYLINDER (04455061/10 A) 718
FRONT DIFFERENTIAL 719
4WD – TRANSMISSION SHAFT (F0 04 2 (1)) 719
4WD – TRANSMISSION SHAFT (F0 04 3 (1)) 720
Front_lift 721
Index 721
IRON 100->ZKDJ930200TS10001 722
N0 – FRONT LIFT 722
GENERAL 722
FRONT HYDRAULIC POWER-LIFT (N0 00 1 (1)) 722
FRONT HYDRAULIC POWER-LIFT (04453331/10 A) 723
HYDRAULIC SYSTEM (04453331/10 B) 724
HYDRAULIC SYSTEM (04453331/10 C) 725
FRONT LIGHTS (04453331/10 D) 726
FRONT HYDRAULIC POWER-LIFT (04453331/20 A) 727
HYDRAULIC SYSTEM (04453331/20 B) 728
HYDRAULIC SYSTEM (04453331/20 C) 729
Front_loader 730
Index 730
IRON 100->ZKDJ930200TS10001 733
P0 – FRONT LOADER 733
STRUCTURE – LETTERING 733
FRONT LOADER ARM (P0 01 0 (1)) 733
FRONT LOADER ARM (P0 01 1 (1)) 734
FRONT LOADER ARM LZ 400Z1HMS (P0 01 2 (1)) 735
LOCKING SYSTEM (P0 01 3 (1)) 736
VERSION WITHOUT ” COMFORT DRIVE” SYSTEM (P0 01 4 (1)) 737
FIXED FRAME (P0 01 6 (1)) 738
CHASSIS FIXINGS (P0 01 7 (1)) 739
GUARD (P0 01 8 (1)) 740
GUARD (P0 01 9 (1)) 741
MECHANICAL IMPLEMENT HITCH (P0 01 10 (1)) 742
MECHANICAL IMPLEMENT HITCH (P0 01 11 (1)) 743
MECHANICAL IMPLEMENT HITCH (P0 01 12 (1)) 744
MECHANICAL IMPLEMENT HITCH (P0 01 13 (1)) 745
PRODUCT PLATE (P0 01 16 (1)) 746
MODEL PLATE (P0 01 18 (1)) 747
MODEL PLATE (P0 01 19 (1)) 748
MODEL PLATE (P0 01 20 (1)) 749
MODEL PLATE (P0 01 21 (1)) 750
IDENTIFICATION PLATE ( + ) (P0 01 22 (1)) 751
IDENTIFICATION PLATE (P0 01 23 (1)) 752
IDENTIFICATION PLATE (P0 01 24 (1)) 753
IDENTIFICATION PLATE (P0 01 25 (1)) 754
WARNING PLATE (P0 01 26 (1)) 755
WARNING PLATE (P0 01 27 (1)) 756
INFORMATION PLATE (P0 01 28 (1)) 757
SIGN SET – ITALY (P0 01 29 (1)) 758
SIGN SET – EXPORT D (P0 01 30 (1)) 759
SIGN SET – EXPORT GB (P0 01 31 (1)) 760
SIGN SET – EXPORT F (P0 01 32 (1)) 761
SIGN SET – EXPORT E (P0 01 33 (1)) 762
SIGN SET EXPORT NL (P0 01 34 (1)) 763
SIGN SET EXPORT PL (P0 01 35 (1)) 764
WARNING PLATES (P0 01 36 (1)) 765
WARNING PLATES (P0 01 37 (1)) 766
IDENTIFICATION PLATE (P0 01 39 (1)) 767
HYDRAULIC SYSTEM 768
HYDRAULIC DIRECTIONAL CONTROL VALVE (P0 02 1 (1)) 768
HYDRAULIC SYSTEM (P0 02 2 (1)) 769
HYDRAULIC SYSTEM (P0 02 3 (1)) 770
COMFORT DRIVE WITH MECHANICAL CONTROL (P0 02 4 (1)) 771
COMFORT DRIVE WITH MECHANICAL CONTROL (P0 02 5 (1)) 772
COMFORT DRIVE WITH ELECTRO-HYDRAULIC CONTROL (P0 02 6 (1)) 773
COMFORT DRIVE WITH ELECTRO-HYDRAULIC CONTROL (P0 02 7 (1)) 774
CONTROL VALVE WITH “+” FUNCTION (P0 02 8 (1)) 775
HYDROFIX HYDRAULIC COUPLER 3 (P0 02 9 (1)) 776
HYDROFIX HYDRAULIC COUPLER 3+4 (P0 02 10 (1)) 777
ELECTRICAL SYSTEM 778
PROVISION FOR FRONT LOADER (P0 03 0 (1)) 778
PROVISION FOR FRONT LOADER (P0 03 1 (1)) 779
FRONT LOADER SWITCH (P0 03 2 (1)) 780
FRONT LOADER SWITCH (P0 03 3 (1)) 781
ATTACHMENTS 782
SHOVEL AND FORK PROTECTION A = mm 1310 (P0 05 0 (1)) 782
SHOVEL AND FORK PROTECTION A = mm 1510 (P0 05 1 (1)) 783
SHOVEL AND FORK PROTECTION A = mm 1710 (P0 05 2 (1)) 784
SHOVEL AND FORK PROTECTION A = mm 1910 (P0 05 3 (1)) 785
SHOVEL AND FORK PROTECTION A = mm 2060 (P0 05 4 (1)) 786
FORK-LIFT FOR MANURE – MAFO 125 H (P0 05 5 (1)) 787
FORK-LIFT FOR MANURE – MAFO 150 L (P0 05 6 (1)) 788
FORK-LIFT FOR MANURE – MAFO 175 N (P0 05 7 (1)) 789
FORK-LIFT FOR MANURE – MAFO 175 H (P0 05 8 (1)) 790
FORK-LIFT FOR MANURE – MAFO 200 H (P0 05 9 (1)) 791
SHOVEL WITH LOAD HOLDER – SBWG 160 N (P0 05 10 (1)) 792
SHOVEL WITH LOAD HOLDER – SBWG 180 N (P0 05 11 (1)) 793
SHOVEL WITH LOAD HOLDER – SBWG 200 H (P0 05 12 (1)) 794
FORK WITH LOAD HOLDER – SIGR 120 H (P0 05 13 (1)) 795
FORK WITH LOAD HOLDER – FWGR 130 R (P0 05 14 (1)) 796
FORK WITH LOAD HOLDER – FWGR 150 H (P0 05 15 (1)) 797
FORK WITH LOAD HOLDER – SIGR 150 N (P0 05 16 (1)) 798
FORK WITH LOAD HOLDER – FWGR 150 H (P0 05 17 (1)) 799
FORK WITH LOAD HOLDER – FWGR 170 N (P0 05 18 (1)) 800
FORK WITH LOAD HOLDER – FWGR 170 N (P0 05 19 (1)) 801
FORK WITH LOAD HOLDER – FWGR 200 N (P0 05 20 (1)) 802
FORK WITH LOAD HOLDER – FWGR 205 R (P0 05 21 (1)) 803
FORK WITH LOAD HOLDER – FWGR 230 N (P0 05 22 (1)) 804
FORK WITH LOAD HOLDER – FWGR 240 R (P0 05 23 (1)) 805
SHOVEL WITH LOAD HOLDER – BWGR 150 N (P0 05 24 (1)) 806
SHOVEL WITH LOAD HOLDER – BWGR 150 N (P0 05 25 (1)) 807
SHOVEL WITH LOAD HOLDER – BWGR 170 N (P0 05 26 (1)) 808
SHOVEL WITH LOAD HOLDER – BWGR 170 N (P0 05 27 (1)) 809
SHOVEL WITH LOAD HOLDER – BWGR 200 N (P0 05 28 (1)) 810
SHOVEL WITH LOAD HOLDER – BWGR 205 R (P0 05 29 (1)) 811
SHOVEL WITH LOAD HOLDER – BWGR 230 N (P0 05 30 (1)) 812
SHOVEL WITH LOAD HOLDER – BWGR 240 R (P0 05 31 (1)) 813
PLATE (P0 05 32 (1)) 814
PALLET FORK – PAFO 090 H (P0 05 33 (1)) 815
PALLET FORK – PAFO 120 H (P0 05 34 (1)) 816
SHREDDER – SCGR 130 H (P0 05 35 (1)) 817
SHREDDER – SCGR 150 N (P0 05 36 (1)) 818
BAIL FORK – BACL 205 H (P0 05 37 (1)) 819
TRUNK FORK – STFO 130 N (P0 05 38 (1)) 820
TRUNK FORK – STFH 104 N (P0 05 39 (1)) 821
BAIL FORK – BACL 160 N (P0 05 40 (1)) 822
BAIL FORK – BBFO 120 H (P0 05 41 (1)) 823
FOLDING BAIL FORK – BBFA 120 H (P0 05 42 (1)) 824
BAIL FORK – RBHA 000 N (P0 05 43 (1)) 825
BAIL FORK – RBHA 185 N (P0 05 44 (1)) 826
UNIVERSAL SHOVEL – UNBU 150 R (P0 05 45 (1)) 827
EARTH SHOVEL EABU 150 R (P0 05 46 (1)) 828
EARTH SHOVEL EABU 170 R (P0 05 47 (1)) 829
UNIVERSAL SHOVEL UNBU 170 R (P0 05 48 (1)) 830
BUCKET FIOB 180 H (P0 05 49 (1)) 831
BUCKET – FIOB 200 H (P0 05 50 (1)) 832
BUCKET EBWT 150 R (P0 05 51 (1)) 833
BUCKET EBWT 170 R (P0 05 52 (1)) 834
Front_pto 835
Index 835
IRON 100->ZKDJ930200TS10001 836
M0 – FRONT PTO 836
GENERAL 836
P T O FRONT (M0 00 0 (1)) 836
P T O FRONT (0 015 9054 4 A) 837
P T O FRONT (0 015 9054 4 B) 838
P T O FRONT (0 015 9054 4 C) 840
ELECTRICAL SYSTEM P T O (0 015 9054 4 D) 841
Hydraulic_and_pneumatic_system 842
Index 842
IRON 100->ZKDJ930200TS10001 847
H0 – HYDRAULIC AND PNEUMATIC SYSTEM| 847
HYDRAULIC SYSTEM 847
FRONT DIFFERENTIAL PIPES (H0 01 0 (1)) 847
OIL SUPPLY – FILTER (H0 01 2 (1)) 848
OIL SUPPLY – FILTER (H0 01 3 (1)) 849
HYDRAULIC SYSTEM (H0 01 4 (1)) 850
HYDRAULIC SYSTEM (H0 01 5 (1)) 851
OIL SUPPLY (H0 01 6 (1)) 852
OIL SUPPLY (H0 01 6 (2)) 853
OIL SUPPLY – FILTER (H0 01 7 (1)) 854
OIL SUPPLY – FILTER (H0 01 8 (1)) 855
OIL SUPPLY – FILTER (H0 01 9 (1)) 856
OIL SUPPLY – FILTER (H0 01 10 (1)) 857
OIL SUPPLY – FILTER (H0 01 11 (1)) 858
OIL SUPPLY – FILTER (H0 01 12 (1)) 859
HYDRAULIC SYSTEM (H0 01 13 (1)) 860
HYDRAULIC SYSTEM (H0 01 13 (2)) 861
HYDRAULIC SYSTEM (H0 01 14 (1)) 862
HYDRAULIC SYSTEM (H0 01 14 (2)) 863
HYDRAULIC SYSTEM (H0 01 14 (3)) 864
HYDRAULIC SYSTEM (H0 01 16 (1)) 865
HYDRAULIC SYSTEM (H0 01 17 (1)) 867
HYDRAULIC SYSTEM (H0 01 18 (1)) 869
HYDRAULIC SYSTEM (H0 01 18 (2)) 870
HYDRAULIC SYSTEM (H0 01 19 (1)) 871
HYDRAULIC SYSTEM (H0 01 20 (1)) 872
HYDRAULIC SYSTEM (H0 01 21 (1)) 874
OIL TANK (H0 01 24 (1)) 875
OIL TANK (H0 01 25 (1)) 876
OIL TANK (H0 01 25 (2)) 877
FLANGE (00290646 A) 879
HYDRAULIC PUMP (04414044 4 A) 880
OIL FILTER (04453674 A) 881
HYDRAULIC PUMP (04453684 A) 882
SPIN-ON FILTER (04453971 A) 883
SPIN-ON FILTER (2 4419 798 0 A) 884
STEERING SYSTEM 885
HYDROSTATIC STEERING CONTROL VALVE (H0 02 0 (1)) 885
POWER STEERING (H0 02 1 (1)) 886
PIPES FOR HYDROSTATIC STEERING (H0 02 2 (1)) 887
PIPES FOR HYDROSTATIC STEERING (H0 02 3 (1)) 888
HYDRAULIC PUMP (04453673 A) 889
TRANSMISSION – PTO COOLERS 890
GEARBOX OIL COOLER (H0 03 0 (1)) 890
GEARBOX OIL COOLER (H0 03 1 (1)) 891
OIL COOLER (H0 03 4 (1)) 892
FRONT AXLE HYDRAULIC SUSPENSION 893
HYDRAULIC SYSTEM FOR SUSPENDED AXLE (H0 04 6 (1)) 893
HYDRAULIC SYSTEM FOR SUSPENDED AXLE (H0 04 7 (1)) 894
HYDRAULIC SYSTEM FOR SUSPENDED AXLE (H0 04 8 (1)) 895
HYDRAULIC SYSTEM FOR SUSPENDED AXLE (H0 04 9 (1)) 896
HYDRAULIC SYSTEM FOR SUSPENDED AXLE (H0 04 10 (1)) 897
HYDRAULIC SYSTEM FOR SUSPENDED AXLE (H0 04 11 (1)) 898
HYDRAULIC SYSTEM FOR SUSPENDED AXLE (H0 04 11 (2)) 899
HYDRAULIC SYSTEM FOR SUSPENDED AXLE (H0 04 12 (1)) 900
ACCUMULATOR (04455149/40 A) 901
FRONT LIFT 902
FRONT LIFT – HYDRAULIC SYSTEM (H0 05 0 (1)) 902
FRONT LIFT – HYDRAULIC SYSTEM (H0 05 0 (2)) 903
FRONT LIFT – HYDRAULIC SYSTEM (H0 05 1 (2)) 904
FRONT LIFT – HYDRAULIC SYSTEM (H0 05 1 (3)) 905
FRONT LIFT – HYDRAULIC SYSTEM (H0 05 2 (1)) 906
FRONT LIFT – HYDRAULIC SYSTEM (H0 05 2 (2)) 907
FRONT LIFT – HYDRAULIC SYSTEM (H0 05 3 (2)) 908
FRONT LIFT – HYDRAULIC SYSTEM (H0 05 3 (3)) 909
FRONT LIFT – HYDRAULIC SYSTEM (H0 05 4 (3)) 910
FRONT LIFT – HYDRAULIC SYSTEM (H0 05 5 (3)) 911
REAR REMOTE CONTROL VALVES 912
6-WAY AUXILIARY DISTRIBUTOR (H0 07 0 (1)) 912
6 WAY HYDRAULIC CONTROL VALVE AND ITALIAN BRAKING SYSTEM (H0 07 1 (1)) 913
6-WAY AUXILIARY DISTRIBUTOR – FOR TRACTORS WITH HYDRAULIK BREAKING FOR TRAILER – EXPORT F (H0 07 2 (1)) 914
8-WAY AUXILIARY DISTRIBUTOR (H0 07 3 (1)) 916
8 WAY HYDRAULIC CONTROL VALVE AND ITALIAN BRAKING SYSTEM (H0 07 4 (1)) 918
8-WAY AUXILIARY HYDRAULIC DIRECTIONAL CONTROL VALVE – FOR TYPES WITH HYDRAULIC TRAILER BRAKING – EXPORT F (H0 07 5 (1)) 920
6-WAY HYDRAULIC CONTROL VALVE (H0 07 6 (1)) 922
6-WAY AUXILIARY DISTRIBUTOR (H0 07 7 (1)) 924
6-WAY AUXILIARY DISTRIBUTOR (H0 07 8 (1)) 926
8-WAY AUXILIARY DISTRIBUTOR (H0 07 9 (1)) 928
8-WAY AUXILIARY DISTRIBUTOR (H0 07 10 (1)) 930
8-WAY AUXILIARY DISTRIBUTOR (H0 07 11 (1)) 932
6 WAY QUICK COUPLERS PACKAGE (H0 07 12 (1)) 934
4 REAR QUICK ACTION COUPLERS (H0 07 13 (1)) 935
4 REAR QUICK ACTION COUPLERS (H0 07 14 (1)) 936
4 REAR QUICK ACTION COUPLERS (H0 07 15 (1)) 937
4-WAY QUICK COUPLERS (H0 07 16 (1)) 938
4-WAY QUICK COUPLERS (H0 07 17 (1)) 939
6-WAY QUICK COUPLERS (H0 07 18 (1)) 940
6-WAY QUICK COUPLERS (H0 07 19 (1)) 941
6-WAY QUICK COUPLERS (H0 07 19 (2)) 942
QUICK COUPLERS WITH PLUGS (H0 07 20 (1)) 943
6-WAY QUICK COUPLERS (H0 07 21 (1)) 944
2 REAR QUICK-ACTION COUPLERS (H0 07 22 (1)) 945
2 ADDITIONAL REAR SOCKETS (H0 07 23 (1)) 946
PLUGS FOR ADDITIONAL QUICK COUPLERS (H0 07 24 (1)) 947
CONNECTOR OIL COLLECTION SYSTEM (H0 07 25 (1)) 948
CONNECTOR OIL COLLECTION SYSTEM (H0 07 25 (2)) 949
CONNECTOR OIL COLLECTION SYSTEM (H0 07 26 (1)) 950
OIL RECOVERY HOSE (H0 07 27 (1)) 951
OIL RECOVERY HOSE (H0 07 28 (1)) 952
OIL RECOVERY HOSE (H0 07 29 (1)) 953
OIL RECOVERY FOR ADDITIONAL REAR COUPLERS (H0 07 30 (1)) 954
REAR FREE RETURN – NOT PRESSURIZED (H0 07 31 (1)) 955
REAR FREE RETURN – NOT PRESSURIZED (H0 07 32 (1)) 956
8-WAY QUICK-ACTION COUPLERS (H0 07 33 (1)) 957
8-WAY CONTROL VALVES – OIL RECOVERY (H0 07 34 (1)) 958
8-WAY CONTROL VALVES – OIL RECOVERY (H0 07 34 (2)) 959
8-WAY CONTROL VALVES – OIL RECOVERY (H0 07 35 (1)) 960
8-WAY CONTROL VALVES – OIL RECOVERY (H0 07 35 (2)) 961
ENGAGEMENT (04412157/10 A) 962
VALVE PARTS (04428917 4 A) 963
ENGAGEMENT (04433073 A) 964
ENGAGEMENT (04453631 A) 965
DISTRIBUTOR (04454146 A) 966
DISTRIBUTOR PARTS (2 3729 480 0 A) 967
DISTRIBUTOR PARTS (2 3729 520 0/10 A) 968
BRAKING SYSTEM AND PNEUMATIC SYSTEM| 969
FRONT BRAKING SYSTEM (H0 09 0 (1)) 969
FRONT BRAKING SYSTEM (H0 09 1 (1)) 970
FRONT BRAKING SYSTEM (H0 09 3 (1)) 971
FRONT BRAKING SYSTEM (H0 09 4 (1)) 972
FRONT BRAKING SYSTEM (H0 09 5 (1)) 973
FRONT BRAKING SYSTEM (H0 09 6 (1)) 974
FRONT BRAKING SYSTEM (H0 09 6 (2)) 975
VALVE FOR FRONT BRAKES (H0 09 7 (1)) 976
FRONT BRAKING SYSTEM (H0 09 8 (1)) 977
BRAKING SYSTEM (H0 09 9 (2)) 978
BRAKING SYSTEM (H0 09 10 (2)) 979
BRAKING SYSTEM (H0 09 11 (1)) 980
BRAKING SYSTEM (H0 09 12 (1)) 981
BRAKING SYSTEM (H0 09 13 (1)) 982
TRAILER BRAKE VALVE FOR 6-WAY DIRECTIONAL CONTROL VALVE – ITALY (H0 09 14 (1)) 983
TRAILER BRAKE VALVE FOR 6-WAY DIRECTIONAL CONTROL VALVE – EXPORT F (H0 09 15 (1)) 984
TRAILER BRAKE VALVE FOR 8-WAY DIRECTIONAL CONTROL VALVE – ITALY (H0 09 16 (1)) 985
TRAILER BRAKE VALVE FOR 8-WAY DIRECTIONAL CONTROL VALVE – EXPORT F (H0 09 17 (1)) 986
TRAILER BRAKE VALVE FOR 6-WAY DIRECTIONAL CONTROL VALVE (H0 09 18 (1)) 987
TRAILER BRAKE VALVE FOR 6-WAY DIRECTIONAL CONTROL VALVE (H0 09 19 (1)) 988
TRAILER BRAKE VALVE FOR 8-WAY DIRECTIONAL CONTROL VALVE (H0 09 20 (1)) 989
TRAILER BRAKE VALVE FOR 8-WAY DIRECTIONAL CONTROL VALVE (H0 09 21 (1)) 990
HYDRAULIC TRAILER BRAKING PARTS KIT (H0 09 22 (1)) 991
HYDRAULIC TRAILER BRAKING PARTS KIT (H0 09 23 (1)) 992
CAB BEARING PNEUMATIC SPRINGING (H0 09 24 (1)) 993
CAB BEARING PNEUMATIC SPRINGING (H0 09 24 (2)) 994
CAB BEARING PNEUMATIC SPRINGING (H0 09 25 (1)) 995
PNEUMATIC TRAILER BRAKING (H0 09 28 (1)) 996
PNEUMATIC TRAILER BRAKING (H0 09 29 (2)) 997
2 WAY PNEUMATIC BRAKING SYSTEM (H0 09 54 (1)) 999
2 WAY PNEUMATIC BRAKING SYSTEM (H0 09 54 (2)) 1000
2 WAY PNEUMATIC BRAKING SYSTEM (H0 09 55 (1)) 1001
2 WAY PNEUMATIC BRAKING SYSTEM (H0 09 56 (1)) 1002
PNEUMATIC TRAILER BRAKING (H0 09 57 (1)) 1003
PNEUMATIC TRAILER BRAKING (H0 09 57 (2)) 1004
PNEUMATIC TRAILER BRAKING (H0 09 58 (1)) 1005
PNEUMATIC TRAILER BRAKING (H0 09 59 (1)) 1006
AIR BRAKING (H0 09 60 (1)) 1007
AIR BRAKING (H0 09 60 (2)) 1008
AIR BRAKING (H0 09 61 (1)) 1009
AIR BRAKING (H0 09 62 (1)) 1010
PNEUMATIC TRAILER BRAKING (H0 09 63 (1)) 1011
PNEUMATIC TRAILER BRAKING (H0 09 63 (2)) 1012
PNEUMATIC TRAILER BRAKING (H0 09 64 (1)) 1013
PNEUMATIC TRAILER BRAKING (H0 09 65 (1)) 1014
PNEUMATIC TRAILER BRAKING (H0 09 66 (1)) 1015
PNEUMATIC TRAILER BRAKING (H0 09 66 (2)) 1016
PNEUMATIC TRAILER BRAKING (H0 09 67 (1)) 1017
PNEUMATIC TRAILER BRAKING (H0 09 68 (1)) 1018
PNEUMATIC TRAILER BRAKING (H0 09 69 (1)) 1019
PNEUMATIC TRAILER BRAKING (H0 09 69 (2)) 1020
PNEUMATIC TRAILER BRAKING (H0 09 70 (1)) 1021
PNEUMATIC TRAILER BRAKING (H0 09 71 (2)) 1022
PNEUMATIC TRAILER BRAKING – WITH 2 SOCKETS (H0 09 72 (1)) 1023
PNEUMATIC TRAILER BRAKING – WITH 2 SOCKETS (H0 09 72 (2)) 1024
PNEUMATIC TRAILER BRAKING – WITH 2 SOCKETS (H0 09 73 (1)) 1025
PNEUMATIC TRAILER BRAKING – WITH 2 SOCKETS (H0 09 74 (1)) 1026
PNEUMATIC TRAILER BRAKING (H0 09 75 (1)) 1027
PNEUMATIC TRAILER BRAKING (H0 09 75 (2)) 1028
PNEUMATIC TRAILER BRAKING (H0 09 76 (1)) 1029
PNEUMATIC TRAILER BRAKING (H0 09 77 (2)) 1030
AIR-PRESSURE GAUGE 10 bar (H0 09 78 (1)) 1031
TRAILER SOCKET-OUTLET VALVE (0 012 1712 4 A) 1032
TRAILER SOCKET-OUTLET VALVE (02382049 4 A) 1033
TRAILER BRAKE VALVE (04419935 A) 1034
PRESSURE REGULATOR (04434820 A) 1035
TRAILER BRAKE VALVE (04452780/10 A) 1036
TRAILER BRAKE VALVE (04453588/10 A) 1037
PUMP-COMPONENTS (04453936 A) 1038
TRAILER BRAKE VALVE (04453963/10 A) 1039
TRAILER BRAKE VALVE (04453964/10 A) 1040
BRAKES CONTROL VALVE (2 3729 722 0/20 A) 1041
Rear_axle 1042
Index 1042
IRON 100->ZKDJ930200TS10001 1043
E0 – REAR AXLE 1043
REAR AXLE 1043
REAR AXLE – MOUNTINGS (E0 01 0 (1)) 1043
Rear_lift 1044
Index 1044
IRON 100->ZKDJ930200TS10001 1045
R0 – REAR LIFT 1045
LIFT ASSEMBLY 1045
POWER LIFT – HYDRAULIC CYLINDER (R0 02 0 (2)) 1045
POWER LIFT – HYDRAULIC CYLINDER (R0 02 0 (3)) 1046
POWER LIFT – HYDRAULIC CYLINDER (R0 02 0 (4)) 1047
POWER LIFT – HYDRAULIC CYLINDER (R0 02 1 (2)) 1048
POWER LIFT – HYDRAULIC CYLINDER (R0 02 1 (3)) 1049
POWER LIFT – HYDRAULIC CYLINDER (R0 02 2 (1)) 1050
POWER LIFT – HYDRAULIC CYLINDER (R0 02 2 (2)) 1051
POWER LIFT – HYDRAULIC CYLINDER (R0 02 3 (1)) 1052
POWER LIFT – HYDRAULIC CYLINDER (R0 02 3 (2)) 1053
CYLINDER PARTS (04411182 4/10 A) 1054
CYLINDER PARTS (04411182 4/20 A) 1055
HYDRAULIC CYLINDER (2 3749 011 0 A) 1056
SENSOR 1057
AGROTRONIC (R0 05 0 (1)) 1057
THREE-POINT LINKAGE – LINK ARMS 1058
3-POINT HITCH – ADJUSTABLE RH RODS (R0 06 0 (1)) 1058
3-POINT HITCH – ADJUSTABLE RH RODS (R0 06 1 (1)) 1059
THREE-POINT HITCH – MANUAL LATERAL STABILIZERS (R0 06 2 (1)) 1060
THREE-POINT HITCH – AUTOMATIC LATERAL STABILIZERS (R0 06 3 (2)) 1061
THREE-POINT HITCH – AUTOMATIC LATERAL STABILIZERS – SX/LH/LI (R0 06 4 (2)) 1062
3-POINT LINKAGE (R0 06 5 (3)) 1063
3-POINT LINKAGE (R0 06 6 (3)) 1064
3-POINT LINKAGE (R0 06 6 (4)) 1065
RETAINER FOR COLLECTING TRAY – SX/LH/LI (R0 06 7 (1)) 1066
TOWING BAR (R0 06 8 (1)) 1067
MANUAL LATERAL STABILIZERS (0 010 5222 4/60 A) 1068
LINKAGE (0 014 1405 3 A) 1069
TOWING HITCH cat 3 (0 014 1421 3 A) 1070
STABILIZER (0 015 4021 4/10 A) 1071
3 POINT HITCH (04454520/10 A) 1072
Transmission 1073
Index 1073
IRON 100->ZKDJ930200TS10001 1076
D0 – TRANSMISSION 1076
GENERAL 1076
GEAR CHANGE BOX (D0 00 0 (1)) 1076
GEAR CHANGE BOX (D0 00 1 (1)) 1077
GEAR CHANGE BOX (D0 00 2 (1)) 1078
GEARBOX – [2095 009 037] (04452937 4/70 01) 1079
LAYSHAFT – [2095 009 037] (04452937 4/70 02) 1080
MAIN SHAFT – [2095 009 037] (04452937 4/70 03) 1083
DRIVE – [2095 009 037] (04452937 4/70 04) 1084
P T O – POWER TAKE OFF – [2095 009 037] (04452937 4/70 05) 1086
SUPER REDUCTION GEAR UNIT – [2095 009 037] (04452937 4/70 06) 1087
BEVEL WHEEL GEAR – [2095 009 037] (04452937 4/70 07) 1089
BEVEL WHEEL GEAR – [2095 009 037] (04452937 4/70 08) 1091
FRONT TRANSMISSION – [2095 009 037] (04452937 4/70 09) 1092
FRONT TRANSMISSION – [2095 009 037] (04452937 4/70 10) 1094
OIL SUPPLY – [2095 009 037] (04452937 4/70 11) 1095
HOLLOW DRIVE SHAFT – [2095 009 037] (04452937 4/70 12) 1096
CONTROL UNIT – GEARS – [2095 009 037] (04452937 4/70 13) 1097
CONTROL UNIT – GEARS – [2095 009 037] (04452937 4/70 14) 1098
CONTROL UNIT – GEARS – [2095 009 037] (04452937 4/70 15) 1100
HYDRAULIC CONTROL – [2095 009 037] (04452937 4/70 16) 1101
GEARBOX – [2095 009 037] (04452937 4/70 17) 1102
SPLITTER – [2095 009 037] (04452937 4/70 18) 1103
SPLITTER – [2095 009 037] (04452937 4/70 19) 1104
CLUTCH – [2095 009 037] (04452937 4/70 20) 1107
REAR GEARBOX CASE – [2095 009 037] (04452937 4/70 21) 1109
DIFFERENTIAL – [2095 009 037] (04452937 4/70 22) 1111
P T O SHAFT – [2095 009 037] (04452937 4/70 23) 1112
P T O SHAFT – [2095 009 037] (04452937 4/70 24) 1115
SERVICE BRAKES – [2095 009 037] (04452937 4/70 25) 1117
BRAKE CONTROLS – [2095 009 037] (04452937 4/70 26) 1118
LIFTING – [2095 009 037] (04452937 4/70 27) 1119
DRIVE FOR GEAR CHANGE BOX – [2095 009 037] (04452937 4/70 28) 1120
GEARBOX – [2095 009 047] (04452938 4/70 01) 1121
LAYSHAFT – [2095 009 047] (04452938 4/70 02) 1122
MAIN SHAFT – [2095 009 047] (04452938 4/70 03) 1125
DRIVE – [2095 009 047] (04452938 4/70 04) 1126
P T O – POWER TAKE OFF – [2095 009 047] (04452938 4/70 05) 1128
SUPER REDUCTION GEAR UNIT – [2095 009 047] (04452938 4/70 06) 1129
BEVEL WHEEL GEAR – [2095 009 047] (04452938 4/70 07) 1132
BEVEL WHEEL GEAR – [2095 009 047] (04452938 4/70 08) 1134
FRONT TRANSMISSION – [2095 009 047] (04452938 4/70 09) 1135
FRONT TRANSMISSION – [2095 009 047] (04452938 4/70 10) 1137
OIL SUPPLY – [2095 009 047] (04452938 4/70 11) 1138
HOLLOW DRIVE SHAFT – [2095 009 047] (04452938 4/70 12) 1139
CONTROL UNIT – GEARS – [2095 009 047] (04452938 4/70 13) 1140
CONTROL UNIT – GEARS – [2095 009 047] (04452938 4/70 14) 1141
CONTROL UNIT – GEARS – [2095 009 047] (04452938 4/70 15) 1143
HYDRAULIC CONTROL – [2095 009 047] (04452938 4/70 16) 1144
GEARBOX – [2095 009 047] (04452938 4/70 17) 1145
SPLITTER – [2095 009 047] (04452938 4/70 18) 1146
SPLITTER – [2095 009 047] (04452938 4/70 19) 1147
CLUTCH – [2095 009 047] (04452938 4/70 20) 1150
REAR GEARBOX CASE – [2095 009 047] (04452938 4/70 21) 1152
DIFFERENTIAL – [2095 009 047] (04452938 4/70 22) 1154
P T O SHAFT – [2095 009 047] (04452938 4/70 23) 1155
P T O SHAFT – [2095 009 047] (04452938 4/70 24) 1158
SERVICE BRAKES – [2095 009 047] (04452938 4/70 25) 1160
BRAKE CONTROLS – [2095 009 047] (04452938 4/70 26) 1161
LIFTING – [2095 009 047] (04452938 4/70 27) 1162
DRIVE FOR GEAR CHANGE BOX – [2095 009 047] (04452938 4/70 28) 1163
GEARBOX – [2095 009 042] (04452939 4/80 01) 1164
LAYSHAFT – [2095 009 042] (04452939 4/80 02) 1165
MAIN SHAFT – [2095 009 042] (04452939 4/80 03) 1168
DRIVE – [2095 009 042] (04452939 4/80 04) 1169
P T O – POWER TAKE OFF – [2095 009 042] (04452939 4/80 05) 1171
SUPER REDUCTION GEAR UNIT – [2095 009 042] (04452939 4/80 06) 1172
BEVEL WHEEL GEAR – [2095 009 042] (04452939 4/80 07) 1175
BEVEL WHEEL GEAR – [2095 009 042] (04452939 4/80 08) 1177
FRONT TRANSMISSION ( ) <- – [2095 009 042] (04452939 4/80 09) 1178
FRONT TRANSMISSION -> ( ) – [2095 009 042] (04452939 4/80 10) 1180
FRONT TRANSMISSION ( ) <- – [2095 009 042] (04452939 4/80 11) 1182
FRONT TRANSMISSION -> ( ) – [2095 009 042] (04452939 4/80 12) 1183
OIL SUPPLY – [2095 009 042] (04452939 4/80 13) 1184
HOLLOW DRIVE SHAFT – [2095 009 042] (04452939 4/80 14) 1185
TRANSMISSION CONTROL UNIT – [2095 009 039] (04452939 4/80 15) 1186
TRANSMISSION CONTROL UNIT – [2095 009 039] (04452939 4/80 16) 1187
CONTROL UNIT – GEARS – [2095 009 042] (04452939 4/80 17) 1189
HYDRAULIC CONTROL – [2095 009 042] (04452939 4/80 18) 1190
GEARBOX – [2095 009 042] (04452939 4/80 19) 1191
SPLITTER – [2095 009 042] (04452939 4/80 20) 1192
SPLITTER – [2095 009 042] (04452939 4/80 21) 1195
CLUTCH – [2095 009 042] (04452939 4/80 22) 1196
DIFFERENTIAL – [2095 009 042] (04452939 4/80 23) 1198
P T O SHAFT – [2095 009 042] (04452939 4/80 24) 1199
P T O – POWER TAKE-OFF ( ) <- – [2095 009 042] (04452939 4/80 25) 1202
P T O – POWER TAKE-OFF -> ( ) – [2095 009 042] (04452939 4/80 26) 1203
REAR GEARBOX CASE – [2095 009 042] (04452939 4/80 27) 1204
HALF AXLES – [2095 009 042] (04452939 4/80 28) 1206
GROUNDSPEED P T O ( ) <- – [2095 009 042] (04452939 4/80 29) 1207
GROUNDSPEED P T O -> ( ) – [2095 009 042] (04452939 4/80 30) 1208
REAR BRAKES – [2095 009 042] (04452939 4/80 31) 1209
BRAKE CONTROLS – [2095 009 042] (04452939 4/80 32) 1210
DRIVE FOR GEAR CHANGE BOX – [2095 009 042] (04452939 4/80 33) 1211
LIFTING – [2095 009 042] (04452939 4/80 34) 1212
GEARBOX INPUT SHAFT 1213
FLEXIBLE COUPLINGS (D0 05 0 (1)) 1213
INTERNAL AND EXTERNAL GEARBOX CONTROLS 1214
SUPER CREEPER – REDUCTION GEAR UNIT CONTROLS (D0 10 0 (1)) 1214
BRACKET (D0 10 1 (1)) 1215
PTO/GROUNDPSPEED DRIVE 1216
PTO OUTPUT SHAFT Z = 21 (D0 14 0 (1)) 1216
COMPLETION (D0 14 1 (1)) 1217
P T O SHAFT PROTECTOR REAR (D0 14 4 (1)) 1218
Wheels 1219
Index 1219
IRON 100->ZKDJ930200TS10001 1220
S0 – WHEELS 1220
FRONT WHEEL BOLTS 1220
FRONT WHEEL MOUNTING (S0 01 0 (1)) 1220
REAR WHEEL BOLTS 1221
REAR WHEEL BOLTS (S0 02 0 (1)) 1221
TWING WHEEL FIXINGS (S0 02 1 (1)) 1222
WHEELS 1223
TYRE VALVE (S0 04 0 (1)) 1223
WHEELS 16 9R24″ 134A8 (S0 04 1 (1)) 1224
WHEELS 420/70 R24″ A8 (S0 04 5 (1)) 1225
WHEELS 420/70 R24″ A8 (S0 04 6 (1)) 1226
WHEELS 420/70 R24″ A8 (S0 04 7 (1)) 1227
WHEELS 480/65R-24″ (S0 04 9 (1)) 1228
WHEELS 480/65R-24″ (S0 04 10 (1)) 1229
WHEELS 420/85R24″(16 9R24″ a8) (S0 04 18 (1)) 1230
WHEELS 540/65R24″ (S0 04 19 (1)) 1231
WHEELS 540/65R24″ (S0 04 20 (1)) 1232
WHEELS 540/65R24″ (S0 04 21 (1)) 1233
WHEELS 380/70 R28″ A8 (S0 04 23 (1)) 1234
WHEELS 380/70 R28″ A8 (S0 04 25 (1)) 1235
WHEELS 380/70 R28″ A8 (S0 04 26 (1)) 1236
WHEELS 440/65R-28″ a8 (S0 04 27 (1)) 1237
WHEELS 440/65R-28″ a8 (S0 04 28 (1)) 1238
WHEELS 480/70R34″ (S0 04 29 (1)) 1239
WHEELS 480/70R34″ (S0 04 30 (1)) 1240
WHEELS 480/70R34″ (S0 04 31 (1)) 1241
WHEELS 520/70×34″ (S0 04 32 (1)) 1242
WHEELS 520/70×34″ (S0 04 35 (1)) 1243
WHEELS 540/65R34″ (S0 04 36 (1)) 1244
WHEELS 540/65R34″ (S0 04 37 (1)) 1245
WHEELS 600/65R34″ (S0 04 38 (1)) 1246
WHEELS 600/65R34″ (S0 04 39 (1)) 1247
WHEELS 16 9R38″ A8 (S0 04 41 (1)) 1248
WHEELS 16 9R38″ A8 (S0 04 42 (1)) 1249
WHEELS 480/70R-38″ a8 (S0 04 47 (1)) 1250
WHEELS 480/70R-38″ a8 (S0 04 48 (1)) 1251
WHEELS 540/65R-38″ (S0 04 56 (1)) 1252
WHEELS 540/65R-38″ (S0 04 57 (1)) 1253
WHEELS 540/65R-38″ (S0 04 58 (1)) 1254
WHEELS 540/65R-38″ (S0 04 59 (1)) 1255
VIDEO PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is the same manual used by the dealers to diagnose and troubleshoot your vehicle
- You will be directed to the download page as soon as the purchase is completed. The whole payment and downloading process will take anywhere between 2-5 minutes
- Need any other service / repair / parts manual, please feel free to contact [email protected] . We still have 50,000 manuals unlisted
S.M
