Same Tractor Explorer II 95 Special after 15000 Parts Catalog Manual – PDF DOWNLOAD

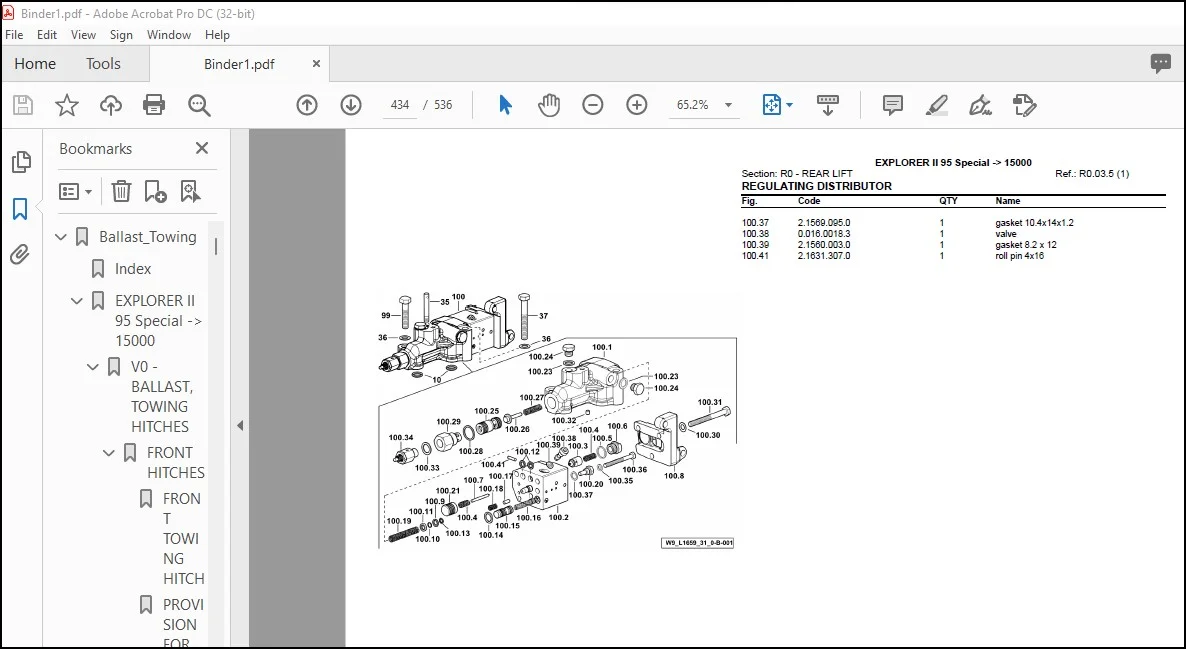

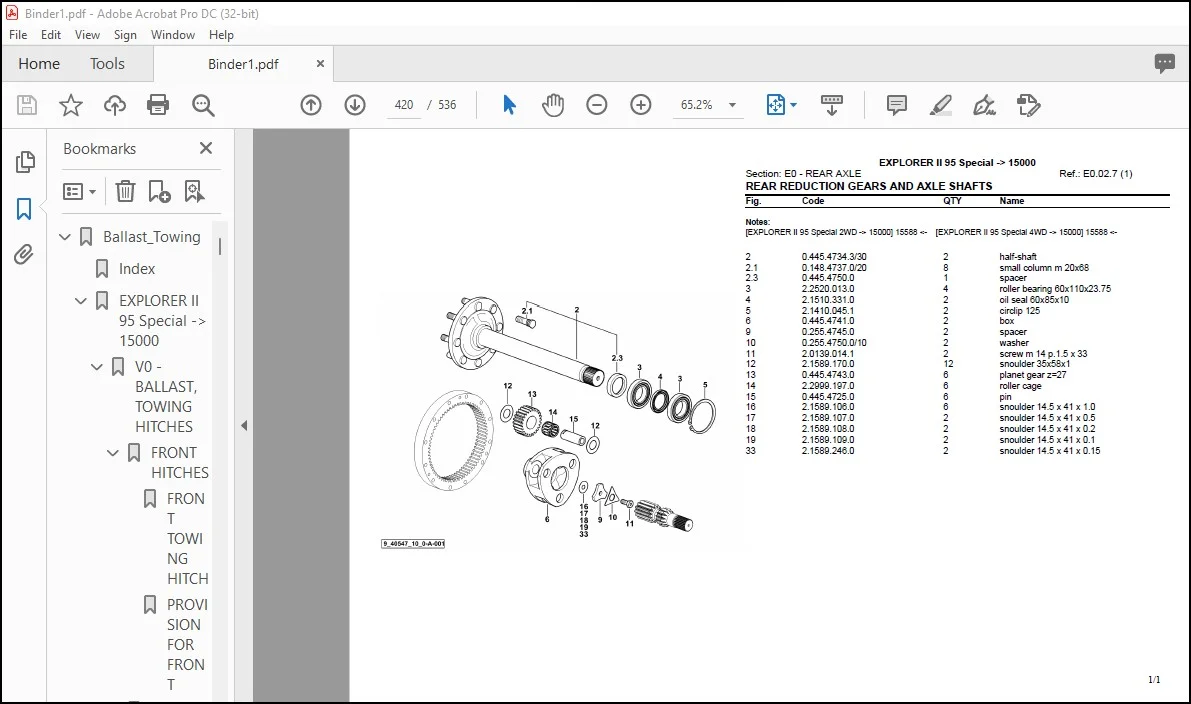

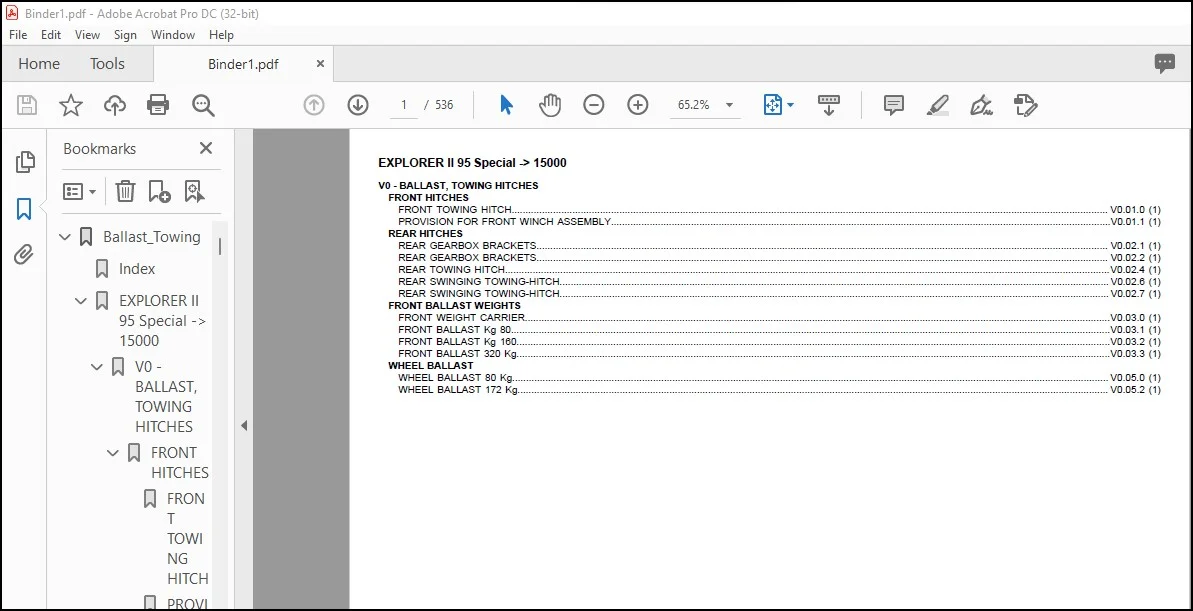

IMAGES PREVIEW OF THE MANUAL:
FILE DETAILS:
Same Tractor Explorer II 95 Special after 15000 Parts Catalog Manual – PDF DOWNLOAD
Language : English
Pages :536
Downloadable : Yes
File Type : PDF
Size:21.5 MB
TABLE OF CONTENTS:
Same Tractor Explorer II 95 Special after 15000 Parts Catalog Manual – PDF DOWNLOAD
Ballast_Towing 1
Index 1
EXPLORER II 95 Special -> 15000 2
V0 – BALLAST, TOWING HITCHES 2
FRONT HITCHES 2
FRONT TOWING HITCH (V0010 (1)) 2
PROVISION FOR FRONT WINCH ASSEMBLY (V0011 (1)) 3
REAR HITCHES 4
REAR GEARBOX BRACKETS (V0021 (1)) 4
REAR GEARBOX BRACKETS (V0022 (1)) 5
REAR TOWING HITCH (V0024 (1)) 6
REAR SWINGING TOWING-HITCH (V0026 (1)) 7
REAR SWINGING TOWING-HITCH (V0027 (1)) 8
FRONT BALLAST WEIGHTS 9
FRONT WEIGHT CARRIER (V0030 (1)) 9
FRONT BALLAST Kg 80 (V0031 (1)) 10
FRONT BALLAST Kg 160 (V0032 (1)) 11
FRONT BALLAST 320 Kg (V0033 (1)) 12
WHEEL BALLAST 13
WHEEL BALLAST 80 Kg (V0050 (1)) 13
WHEEL BALLAST 172 Kg (V0052 (1)) 14
Bodywork_Cab 15
Index 15
EXPLORER II 95 Special -> 15000 19
G0 – BODYWORK – CAB 19
HOOD – SIDE PANELS – SUPPORTS 19
BONNET – TOP PORTION (G0012 (1)) 19
HOOD PLUG (G0014 (1)) 20
HOOD – RIGHT SIDE PANEL (G0015 (1)) 21
HOOD – LEFT SIDE PANEL (G0017 (1)) 22
BONNET – RIGHT AND LEFT SIDE (G0019 (1)) 23
HOOD FRONT PART (G00111 (1)) 24
HOOD FRONT PART (G00112 (1)) 25
HOOD – SUPPORTS (G00115 (1)) 26
CABLE CONDUIT (G00117 (1)) 27
FAN BELT GUARD (G00120 (1)) 28
BATTERY SUPPORT (G00121 (1)) 29
BATTERY SUPPORT (G00122 (1)) 30
LETTERING 31
HOOD SIDE PRODUCT IDENTIFICATION PLATE – DX/RH/RE (G0022 (1)) 31
HOOD SIDE PRODUCT IDENTIFICATION PLATE – DX/RH/RE (G0022 (2)) 32
HOOD SIDE PRODUCT IDENTIFICATION PLATE – DX/RH/RE (G0022 (3)) 33
HOOD SIDE PRODUCT IDENTIFICATION PLATE – SX/LH/LI (G0025 (1)) 34
HOOD SIDE PRODUCT IDENTIFICATION PLATE – SX/LH/LI (G0025 (2)) 35
HOOD SIDE PRODUCT IDENTIFICATION PLATE – SX/LH/LI (G0025 (3)) 36
HOOD SIDE PRODUCT IDENTIFICATION PLATE – DX/RH/RE (G00212 (1)) 37
HOOD SIDE PRODUCT IDENTIFICATION PLATE – SX/LH/LI (G00213 (1)) 38
FRONT HOOD PRODUCT IDENTIFICATION PLATE (G00214 (1)) 39
FRONT HOOD PRODUCT IDENTIFICATION PLATE (G00215 (1)) 40
BADGE FOR SPLASH GUARDS (G00218 (1)) 41
BADGE FOR SPLASH GUARDS (G00219 (1)) 42
STEERING WHEEL PRODUCT IDENTIFICATION PLATE (G00220 (1)) 43
STEERING WHEEL PRODUCT IDENTIFICATION PLATE (G00221 (1)) 44
CAP FOR SHUTTLE AND 4-SPEED GEARBOX (G00223 (1)) 45
CAP FOR SHUTTLE AND 5-SPEED GEARBOX (G00225 (1)) 46
3-RANGE REDUCTION UNIT COVER (G00227 (1)) 47
COVER FOR 4-RANGE UNDERDRIVE (G00229 (1)) 48
MECHANICAL ACCELERATOR CONTROL IDENTIFICATION PLATE (G00231 (1)) 49
4WD ENGAGMENT KNOB IDENTIFICATION PLATE (G00233 (1)) 50
PTO DATA PLATE – 2 SPEED (G00234 (1)) 51
PTO ENGAGEMENT CONTROL PLATE (G00239 (1)) 52
SYNCHRO PTO ENGAGEMENT GRIP DECAL (G00241 (1)) 53
DIRECTABLE REAR LIGHT PLATE (G00243 (1)) 54
WARNING PLATES (G00244 (1)) 55
WARNING PLATES (G00244 (2)) 56
WARNING PLATES (G00244 (3)) 57
WARNING PLATES (G00245 (1)) 58
WARNING PLATES (G00245 (2)) 59
WARNING PLATES (G00245 (3)) 60
IDENTIFICATION PLATE ” CE ” (G00246 (1)) 61
WATER COOLER IDENTIFICATION PLATE (G00247 (1)) 62
WARNING SIGNS ON WATER RADIATOR (G00249 (1)) 63
HANDBRAKE DATA PLATE (G00251 (1)) 64
DIFFERENTIAL LOCK IDENTIFICATION PLATE (G00253 (1)) 65
REAR LIFT MOVEMENT WARNING LABEL (G00254 (1)) 66
4-SPEED DATA PLATES (G00255 (1)) 67
4-SPEED DATA PLATES AT CREEP SPEED (G00256 (1)) 68
5-SPEED DATA PLATES (G00257 (1)) 69
5-SPEED DATA PLATES AT CREEP SPEED (G00258 (1)) 70
DECALS WITH 4 WAY AUXILIARY CONTROL VALVE (G00261 (1)) 71
DECALS WITH 6 WAY AUXILIARY CONTROL VALVE (G00263 (1)) 72
WINCH USE DATAPLATE (G00264 (1)) 73
CAB STRUCTURE – PLATFORM -SUSPENSION 74
SUPPORTS (G0031 (1)) 74
LADDER (G0033 (1)) 75
FENDERS – FOOTSTEPS – EXTENSIONS 76
4WD – FRONT MUDGUARDS mm 355 (G0040 (1)) 76
4WD – FRONT MUDGUARDS mm 355 (G0041 (1)) 77
4WD – FRONT MUDGUARDS mm 355 (G0042 (1)) 78
4WD – FRONT MUDGUARDS mm 470 (G0044 (1)) 79
FOOT BOARD AND COVER (G0046 (1)) 80
FASTENINGS (G0048 (1)) 81
FOOT BOARDS SX/LH/LI – DX/RH/RE (G00411 (1)) 82
FOOT BOARDS SX/LH/LI – DX/RH/RE (G00412 (1)) 83
REAR MUDGUARDS SX/LH/LI – DX/RH/RE (G00414 (1)) 84
REAR MUDGUARDS SX/LH/LI – DX/RH/RE (G00415 (1)) 85
MUDGUARDS EXTENSIONS mm 185 (G00420 (1)) 86
FENDERS (G00421 (1)) 87
LICENSE PLATE HOLDER SUPPORT (G00422 (1)) 88
INTERIOR TRIM 89
DASHBOARD (G0060 (1)) 89
DASHBOARD (G0061 (1)) 90
INSTRUMENT PANEL – BLANKING PLUGS (G0064 (1)) 91
CONTROL CONSOLE FOR POWER-LIFT (G0065 (1)) 92
CONTROL CONSOLE FOR POWER-LIFT (G0068 (1)) 93
EXTERIOR TRIM – ROOF 94
PREARRANGEMENT FOR WARNING BEACON (G0070 (1)) 94
REARVIEW MIRROR – SX/LH/LI (G0071 (1)) 95
REARVIEW MIRROR (092341474/10A) 96
SEATS 97
DRIVER’S SEAT (G0080 (1)) 97
DRIVER’S SEAT KAB XH2 (G0081 (1)) 98
SEAT SPRINGING KAB XL2 (G0082 (1)) 99
SEAT SPRINGING KAB XH2 (G0083 (1))100
SEAT SUPPORT BRACKET (G0084 (1))101
SEAT SPRINGING (001053564A)102
SEAT SPRINGING (001053574A)103
SEAT (001053614/10A)104
MECHANICAL CLUTCH CONTROLS105
CLUTCH CONTROL (G0100 (1))105
CLUTCH CONTROL (G0103 (1))106
CYLINDER PARTS (025565374/60A)107
PUMP-COMPONENTS (025565384/50A)108
MECHANICAL BRAKE CONTROLS109
BRAKE AND CLUTCH FLUID RESERVOIR (G0111 (1))109
BRAKE CONTROLS (G0113 (1))110
HANDBRAKE LEVER (G0115 (1))111
HANDBRAKE CONTROL (G0116 (1))112
MECHANICAL – ELECTRONIC THROTTLE CONTROLS113
MECHANICAL ACCELERATOR CONTROL AND ENGINE STOP (G0121 (1))113
THROTTLE CONTROL (G0122 (1))115
STEERING CONTROLS116
STEERING WHEEL CAP (G0130 (2))116
STEERING WHEEL CAP (G0131 (1))117
STEERING WHEEL (G0134 (1))118
STEERING WHEEL (G0135 (1))119
STEERING CONTROL (G0138 (1))120
MECHANICAL GEARSHIFT CONTROLS121
KNOB FOR 4-SPEED GEARBOX (G0141 (1))121
KNOB FOR 5-SPEED GEARBOX (G0143 (1))122
GEARSHIFT LEVER (G0145 (1))123
REVERSING GEAR UNIT CONTROL (G0147 (1))124
REVERSING GEAR UNIT CONTROL (G0149 (1))125
REDUCTION GEAR CONTROL (G01412 (1))126
4WD – DIFFERENTIAL LOCK CONTROLS127
4WD – DIFFERENTIAL LOCK CONTROL-FRONT (G0150 (1))127
4WD – DIFFERENTIAL LOCK CONTROL-FRONT (G0150 (2))128
DIFFERENTIAL LOCK CONTROL (G0152 (1))129
DIFFERENTIAL LOCK CONTROL (G0152 (2))130
4WD – ENGAGEMENT CONTROL (G0155 (1))131
PTO CONTROLS132
PTO ENGAGEMENT CONTROL (G0161 (1))132
PTO-SYNCHRONIZED CONTROL (G0163 (1))133
LEVER SUPPORT PTO (G0165 (1))134
LEVER SUPPORT PTO (G0166 (1))135
LIFT CONTROLS136
CONTROL LEVERS AND TIE-RODS (G0173 (1))136
CONTROL TIE RODS AND LEVERS (G0175 (1))137
REMOTE VALVE CONTROLS138
CONTROLS FOR 4-WAY AUXILIARY SERVICES CONTROL VALVE (G0182 (1))138
CONTROLS FOR 6-WAY AUXILIARY SERVICES CONTROL VALVE (G0184 (1))139
ACCESSORIES140
LICENCE PLATE HOLDER (G0190 (1))140
METAL TOOLBOX (G0192 (1))141
LUBRICATOR (G0193 (1))142
TOOL POUCH (G0194 (1))143
SAFETY ROLL BAR144
SAFETY ROLL BAR SUPPORT (G0201 (1))144
ROPS (G0203 (1))145
Electrical_system146
Index146
EXPLORER II 95 Special -> 15000148
L0 – ELECTRIC AL SYSTEM148
BATTERY – ALTERNATOR148
BATTERY 12V 100Ah 500A (L0011 (1))148
ALTERNATOR 14V – 65A (L0013 (1))149
ALTERNATOR AND BELT TENSIONER SUPPORT (L0014 (1))150
ALTERNATOR AND BELT TENSIONER SUPPORT (L0015 (1))151
ALTERNATOR PULLEY (L0016 (1))152
ALTERNATOR PARTS (294394200/10A)153
WIRING LOOMS154
CENTRAL ELECTRICAL EQUIPMENT – CABLES FOR BATTERY – LIGHT CONTROLS (L0021 (1))154
wiring for front sidelights and direction indicators (L0022 (1))155
REAR ELECTRICAL EQUIPMENT – SINGLE POLE SOCKET – FLASHING LIGHT RELAY (L0024 (1))156
SINGLE POLE SOCKET SUPPORT (L0025 (1))157
ELECTRICAL SYSTEM FOR REAR LIGHTS (L0026 (1))158
PREARRANGEMENT FOR WARNING BEACON (L0027 (1))159
TRAILER HOOK-UP BRACKET FOR TYPES WITH 3-POINT LINKAGE WITH FIXED TIE-RODS (L0029 (1))160
TRAILER SOCKET BRACKET FOR TYPES WITH 3-POINT LINKAGE WITH AUTOMATIC HITCHING (L00210 (1))161
PREHEATING ELECTRICAL SYSTEM (L00212 (1))162
ELECTRICAL EQUIPMENT REAR (000964754/30A)163
ELECTRICAL SYSTEM (001002104/60A)164
ELECTRICAL SYSTEM (001002104/70A)165
FLASHING LIGHT SUPPORT (001178404A)166
SENSORS – POTENTIOMETERS – ENABLING SWITCHES167
ENGINE OIL PRESSURE SWITCH (L0041 (1))167
COOLING SYSTEM MANIFOLD SENSOR (L0044 (1))168
COOLING SYSTEM MANIFOLD SENSOR (L0045 (1))169
WATER TEMPERATURE SENSOR (L0046 (1))170
AIR FILTER BLOCKAGE SENSOR (L0049 (1))171
OIL FILTER CLOGGING SENSOR (L00411 (1))172
OIL FILTER CLOGGING SENSOR (L00413 (1))173
PRESSURE SWITCH FOR BRAKE LIGHTS (L00417 (1))174
HAND BRAKE SWITCHES (L00418 (1))175
PTO CLUTCH CONTROL SWITCH (L00420 (1))176
WATERTIGHT SWITCH (L00422 (1))177
INSTRUMENT PANEL178
ELECTRIC REV-HOUR RECORDER TACHOMETER (L0051 (1))178
CHECK-PANEL AND FUEL LEVEL GAUGE (L0053 (1))179
TEMPERTRANSMITTER (L0055 (1))180
ELECTRIC REV-HOUR RECORDER TACHOMETER (270499940/10A)181
TANK INDICATOR (270594100A)182
TEMPERTRANSMITTER (270690900A)183
ELECTRICAL CONTROLS – PUSHBUTTONS184
IGNITION BLOCK AND EMERGENCY SWITCH (L0071 (1))184
IGNITION BLOCK AND EMERGENCY SWITCH (L0071 (2))185
LIGHTING AND SIGNALLING186
FRONT LIGHTS – FOR RIGHT-HAND DRIVE (L0080 (1))186
FRONT LIGHTS – FOR LEFT-HAND DRIVE (L0081 (1))187
FRONT SIDELIGHTS AND TURN INDICATORS (L0082 (1))188
REAR LIGHTS (L0083 (1))189
REAR WORKLIGHT (L0085 (1))190
WARNING BEACON (L0086 (1))191
LICENCE PLATE LIGHT (L0087 (1))192
HORN AND REFLECTOR (L0089 (1))193
HEADLAMP COMPONENTS (280199600A)194
HEADLAMP COMPONENTS (280199700A)195
HEADLAMP COMPONENTS (280292400/10A)196
HEADLAMP COMPONENTS (280293000A)197
ELECTRIC LIGHTING SYSTEM (280298100A)198
ELECTRIC LIGHTING SYSTEM (280299000/10A)199
HEADLAMP COMPONENTS (280590800A)200
HEADLAMP COMPONENTS (280590900A)201
Engine202
Index202
EXPLORER II 95 Special -> 15000205
B0 – ENGINE205
GENERAL205
ENGINE TYPE-APPROVAL DATA PLATE (B0000 (1))205
CYLINDER BLOCK206
CRANKCASE (B0010 (1))206
CRANKCASE (B0011 (1))207
MONOBLOC ENGINE-GEARBOX CONNECTING FLANGE (B0012 (1))208
MONOBLOC ENGINE-GEARBOX CONNECTING FLANGE (B0013 (1))209
ENGINE OIL AND TURBO PRESSURE SWITCH UNION (B0016 (1))210
ENGINE OIL AND TURBO PRESSURE SWITCH UNION (B0017 (1))211
PLUG (B0019 (1))212
ENGINE LIFTING BRACKET (B00110 (1))213
CRANKSHAFT214
CRANKSHAFT PULLEY (B0020 (1))214
CRANKSHAFT PULLEY (B0021 (1))215
COOLANT PUMP AND ALTERNATOR DRIVEBELT (B0022 (1))216
CRANKSHAFT (B0025 (1))217
CRANKSHAFT (B0026 (1))218
ENGINE FLYWHEEL (B0028 (1))219
ENGINE FLYWHEEL (B0029 (1))220
ENGINE FLYWHEEL (B00210 (1))221
COUNTERWEIGHTS (B00211 (1))222
COUNTERWEIGHTS (B00212 (1))223
CYLINDERS – PISTONS – CONNECTING RODS224
CYLINDER – PISTON – CONNECTING ROD (B0032 (1))224
CYLINDER – PISTON – CONNECTING ROD (B0033 (1))225
TIMING226
GUARD PLATE (B0040 (1))226
GUARD PLATE (B0041 (1))227
TIMING CASE (B0042 (1))228
TIMING CASE (B0043 (1))229
CASING COVER (B0046 (1))230
CASING COVER (B0047 (1))231
CAMSHAFT (B00411 (1))232
CAMSHAFT (B00412 (2))233
CYLINDER HEAD234
CYLINDER HEAD (B0052 (1))234
CYLINDER HEAD (B0053 (1))235
LUBRICATION236
ENGINE OIL PUMP (B0060 (1))236
ENGINE OIL PUMP (B0061 (1))237
LUBRICATION (B0062 (1))238
LUBRICATION (B0063 (1))239
SEDIMENTER BOWL BREATHER PIPE (B0065 (1))240
LUBRICANT OIL SUCTION PIPE (B0066 (1))241
LUBRICANT OIL SUCTION PIPE (B0067 (1))242
LUBRICATION (B0068 (1))243
LUBRICATION (B0069 (1))244
ENGINE OIL FILTER (B00612 (1))245
ENGINE OIL FILTER (B00613 (1))246
ENGINE OIL PAN (B00614 (1))247
ENGINE OIL PAN (B00615 (1))248
OIL PIPES FOR TURBOCHARGER (B00616 (1))249
OIL PIPES FOR TURBOCHARGER (B00617 (2))250
FUEL INJECTION SYSTEM251
INJECTION PUMP – INJECTOR (B0070 (1))251
INJECTION LINES (B0071 (1))252
INJECTION PUMP – INJECTOR (B0072 (1))253
INJECTION PUMP DRIVE (B0073 (1))254
INJECTION PUMP DRIVE (B0074 (1))255
SUPPORTS FOR INJECTION PUMP COVERS (B0075 (1))256
INJECTION PUMP PROTECTIONS (B0077 (1))257
INJECTION PUMP PARTS – 555 – BOSCH (246190300/30A)258
INJECTOR NOZZLE HOLDER COMPONENTS (247191900A)259
MECHANICAL – ELECTRONIC GOVERNOR260
MECHANICAL ENGINE GOVERNOR (B0080 (1))260
MECHANICAL ENGINE GOVERNOR (B0081 (1))261
CONTROLLER (001325284/10A)262
CONTROLLER (001325284/10B)264
GOVERNOR PARTS (001481254A)265
GOVERNOR PARTS (001481254B)266
GOVERNOR PARTS (001481254C)267
CONTROLLER (008516504/70A)268
CONTROLLER (008516504/70B)270
COOLING271
COOLING SYSTEM MANIFOLD (B0092 (1))271
COOLING SYSTEM MANIFOLD (B0093 (1))272
ENGINE COOLING WATER PUMP (B0097 (1))273
ENGINE COOLING WATER PUMP (B0098 (1))274
COOLANT PIPE (B0099 (1))275
ENGINE COOLING WATER PUMP (B00910 (1))276
WATER PUMP HOSES (B00915 (1))277
WATER PUMP HOSES (B00916 (1))278
COOLANT PUMP PULLEY (B00917 (1))279
COOLANT PUMP PULLEY (B00918 (1))280
WATER COOLING -SEALING (B00919 (1))281
HEAT EXCHANGER (B00920 (1))282
HEAT EXCHANGER (B00921 (1))283
COOLING WATER PUMP (001529934A)284
INTAKE – EXHAUST MANIFOLDS285
INLET MANIFOLD – EXHAUST MANIFOLD (B0102 (1))285
INLET MANIFOLD – EXHAUST MANIFOLD (B0103 (1))286
INTAKE AND EXHAUST MANIFOLD GASKETS (B0104 (1))287
TURBOCHARGER288
TURBOCHARGER (B0110 (1))288
TURBOCHARGER (B0111 (1))289
Engine_accessories290
Index290
EXPLORER II 95 Special -> 15000291
C0 – ENGINE ACCESSORIES291
RADIATORS – FANS291
ENGINE AIR BLOWER (C0011 (1))291
WATER COOLER (C0016 (1))292
COOLANT RADIATOR MOUNTINGS (C0017 (1))293
COOLANT RADIATOR MOUNTINGS (C0018 (1))294
PIPES FOR WATER COOLER AND TANK (C0019 (1))295
RADIATOR HOSES (C00111 (1))296
INTERCOOLER – AIR CLEANER297
AIR CLEANER EXTENSION (C0021 (1))297
CYCLONE FILTER (C0023 (1))298
CYCLONE FILTER (C0024 (1))299
AIR CLEANER EXTENSION GASKET (C0026 (1))300
8″ AIR CLEANER (C0028 (1))301
AIR CLEANER HOSE (C00211 (1))302
PRE-FILTER – COMPONENTS (242391100A)303
AIR FILTER PARTS (242494200A)304
FUEL SYSTEM305
FUEL TANK (C0031 (1))305
RETURN LINE (C0035 (1))306
FUEL FEED PUMP (C0036 (1))307
FUEL FEED PUMP (C0037 (1))308
FUEL FILTER (C0039 (1))309
PIPE FROM FILTER TO PUMP (C00310 (1))310
OVERFLOW LINE (C00311 (1))311
FUEL PIPES (C00312 (1))312
FUEL FILTER PARTS (243190600/20A)313
FUEL PUMP PARTS (245193100A)314
PREHEATING315
THERMO STARTER (C0040 (1))315
THERMO STARTER (C0041 (1))316
THERMO STARTER (C0042 (1))317
STARTER MOTOR318
STARTER (C0050 (1))318
STARTER MOTOR COVER (C0051 (1))319
STARTER PARTS (296193900A)320
EXHAUST SILENCER321
EXHAUST SILENCER (C0061 (1))321
EXHAUST SILENCER (C0061 (2))322
EXHAUST PIPE (C0064 (1))323
SEALING SET324
GASKET SET FOR ENGINE ASSEMBLY (C0091 (1))324
Front_axle325
Index325
EXPLORER II 95 Special -> 15000326
F0 – FRONT AXLE326
FRONT SUPPORT326
2WD – FRONT SUPPORT (F0011 (1))326
4WD – FRONT SUPPORT (F0013 (1))327
4WD – FRONT SUPPORT (F0015 (1))328
FRONT SUPPORT – FIXINGS – 2WD (F0017 (1))329
FRONT SUPPORT – FIXINGS (F0018 (1))330
2WD FRONT AXLE331
2WD – EXTENDIBLE AXLE (F0020 (1))331
2WD – EXTENDIBLE AXLE (F0021 (1))333
2WD – AXLE PIVOT PIN (F0022 (1))334
2WD – AXLE PIVOT PIN (F0023 (1))335
STEERING ROD – MECH STEERING – TELESCOPIC AXLE (001004874A)336
2WD – EXTENDIBLE AXLE (001607454A)337
4WD FRONT AXLE338
4WD – FRONT DRIVE AXLE (F0030 (1))338
4WD – FRONT AXLE FORKS FOR TYPES WITH BRAKES (F0031 (1))339
PIN (F0032 (1))340
AIR BREATHER AND STEERING STOP – 4WD (F0033 (1))341
BREATHER – 4WD (F0035 (1))342
STEERING ROD – MECH STEERING – TELESCOPIC AXLE (001004884/10A)343
FRONT DIFFERENTIAL344
4WD – FLANGE (F0040 (1))344
FLANGE FASTENERS (F0041 (1))345
4WD – BEVEL WHEEL GEAR (F0044 (1))346
4WD – BEVEL WHEEL GEAR (F0045 (1))347
4WD – FRONT DIFFERENTIAL (F0046 (1))348
4WD – FRONT DIFFERENTIAL (F0047 (1))349
4WD – FRONT DIFFERENTIAL (F0047 (2))350
4WD – TRANSMISSION SHAFT (F0049 (1))351
STEERING CYLINDER352
2WD – POWER STEERING CYLINDER (F0050 (1))352
4WD – POWER STEERING CYLINDER (F0051 (1))353
CYLINDER PARTS (025563424/10A)354
CYLINDER PARTS (044863424A)355
FINAL DRIVE REDUCTION UNITS AND HALF-SHAFTS356
4 WD – FRONT REDUCTION UNIT AND HALFSHAFTS (F0060 (2))356
4WD – FRONT REDUCTION UNIT FOR TYPES WITH BRAKES (F0061 (1))357
FRONT WHEEL HUB COVER (F0062 (1))358
4WD – AXLESHAFTS (001054134/10A)359
FRONT BRAKES360
4WD – FRONT BRAKES (F0070 (1))360
Hydraulic_and_pneumatic_system361
Index361
EXPLORER II 95 Special -> 15000363
H0 – HYDRAULIC AND PNEUMATIC SYSTEM|363
HYDRAULIC SYSTEM363
GEARBOX OIL COOLER PIPES (H0012 (1))363
GEARBOX OIL COOLER PIPES (H0012 (2))364
GEARBOX OIL COOLER PIPES (H0013 (1))365
PTO HYDRAULIC CLUTCH LUBRICATION PIPE (H0014 (1))366
PTO CLUTCH HYDRAULIC SYSTEM – HOLDING (H0017 (1))367
OIL SUCTION (H0019 (1))368
SAC ENCLOSURE SUCTION HOSE (H00111 (1))369
HYDRAULIC SYSTEM OF POWER STEERING DELIVERY AND RADIATOR RETURN (H00113 (1))370
PUMP FILTER SUCTION 16 cc dx/rh/re (H00115 (1))371
PUMP FILTER SUCTION 225 cc dx/rh/re (H00117 (1))372
DELIVERY PIPE FROM PUMP (H00119 (1))373
PRESSURE CONTROL VALVE AND HOLDING VALVE (H00120 (1))374
HYDRAULIC SYSTEM FOR 4-WAY REMOTE VALVE (H00126 (1))375
HYDRAULIC SYSTEM FOR 6-WAY REMOTE VALVE (H00128 (1))376
CONNECTING FLANGE (H00129 (1))377
REDUCE AND OLD VALVE (044539476/60A)378
HYDRAULIC PUMP PARTS (245393000A)379
HYDRAULIC PUMP PARTS (245395100A)380
HYDRAULIC PUMP (245395400A)381
PUMP-COMPONENTS (245395600A)382
HYDRAULIC PUMP PARTS (245395700A)383
HYDRAULIC PUMP PARTS (245396200/10A)384
HYDRAULIC PUMP PARTS (245396300A)385
STEERING SYSTEM386
HYDROSTATIC STEERING CONTROL VALVE (H0020 (1))386
HYDROSTATIC STEERING CONTROL VALVE (H0021 (1))387
HYDROSTATIC STEERING CONTROL VALVE (H0025 (1))388
PIPES FOR HYDROSTATIC STEERING (H0025 (2))389
PIPES FOR HYDROSTATIC STEERING – 2WD (H0028 (1))390
PIPES FOR HYDROSTATIC STEERING – 2WD (H0029 (1))391
PIPES FOR HYDROSTATIC STEERING – 4WD (H00211 (1))392
HYDR STEERING DISTRIBUTOR PARTS (001085554A)393
HYDR STEERING DISTRIBUTOR PARTS (029063104/10A)394
TRANSMISSION – PTO COOLERS395
GEARBOX OIL COOLER (H0032 (1))395
GEARBOX OIL COOLER (H0032 (2))396
GEARBOX OIL COOLER (H0033 (1))397
REAR REMOTE CONTROL VALVES398
4-WAY AUXILIARY DISTRIBUTOR (H0072 (1))398
6-WAY AUXILIARY DISTRIBUTOR (H0074 (1))399
HYDRAULIC DISTRIBUTOR-PARTS (000920074/10A)400
ENGAGEMENT (098309503/10A)401
HYDRAULIC DISTRIBUTOR-PARTS (237195300A)402
BRAKING SYSTEM AND PNEUMATIC SYSTEM|404
4WD – FRONT BRAKING SYSTEM (H0091 (1))404
BRAKING SYSTEM (H0093 (1))405
BREATHER (H0094 (1))406
BLAKES BLOCK (H0095 (1))407
SWITCH VALVE (H0096 (1))408
HYDRAULIC TRAILER BRAKING SYSTEM (H0097 (1))409
VALVE PARTS (237191600A)410
Rear_axle411
Index411
EXPLORER II 95 Special -> 15000412
E0 – REAR AXLE412
REAR AXLE412
REAR AXLE (E0011 (1))412
REAR AXLE CROWN WHEEL (E0012 (1))413
REAR AXLE CROWN WHEEL (E0013 (1))414
REAR AXLE – MOUNTINGS (E0015 (1))415
REAR DIFFERENTIAL / HALF-SHAFTS416
2-PLANET PINION DIFFERENTIAL (E0021 (1))416
4-PLANET PINION DIFFERENTIAL (E0022 (1))417
DIFFERENTIAL LOCK CONTROL – MECHANICAL (E0023 (1))418
HALF AXLES (E0025 (1))419
REAR REDUCTION GEARS AND AXLE SHAFTS (E0027 (1))420
REAR REDUCTION GEARS AND AXLE SHAFTS (E0028 (1))421
REAR BRAKES422
REAR BRAKES (E0031 (1))422
REAR BRAKES (E0031 (2))423
REAR BRAKES (E0033 (1))424
Rear_lift425
Index425
EXPLORER II 95 Special -> 15000426
R0 – REAR LIFT426
LIFT COVER426
SAC CASE (R0012 (1))426
LIFT FIXING COMPONENTS (R0013 (1))427
LIFT FIXING COMPONENTS (R0014 (1))428
LIFT ASSEMBLY429
RAISE (R0021 (1))429
HYDRAULIC CYLINDERS (R0023 (1))430
HYDRAULIC CYLINDERS (R0023 (2))431
LIFT CONTROL VALVE432
REGULATING DISTRIBUTOR (R0034 (1))432
REGULATING DISTRIBUTOR (R0035 (1))433
DISTRIBUTOR (090874204/30A)435
IN-CAB CONTROLS436
INTERNAL AND EXTERNAL CONTROLS (R0041 (1))436
INTERNAL AND EXTERNAL CONTROLS (R0042 (1))437
INTERNAL AND EXTERNAL CONTROLS (R0043 (1))438
SENSOR439
SENSITIVE ELEMENTS (R0051 (1))439
SENSITIVE ELEMENTS (R0053 (1))440
THREE-POINT LINKAGE – LINK ARMS441
THREE POINT LINKAGE (R0066 (1))441
3-POINT LINKAGE WITH FIXED LIFT RODS A = mm 34 (R0069 (1))443
3-POINT LINKAGE WITH AUTOMATIC COUPLERS (R00612 (1))444
TOWING BAR (R00613 (1))445
TOWING HITCH (001017023A)446
3-POINT HITCH – ADJUSTABLE RH RODS (001019593A)447
LINKAGE (001414053A)448
TOWING HITCH (001414203A)449
Transmission450
Index450
EXPLORER II 95 Special -> 15000452
D0 – TRANSMISSION452
MAIN CLUTCH452
CLUTCH 13″ (D0012 (1))452
CLUTCH 13″ (D0013 (1))453
CLUTCH CONTROL (D0015 (1))454
CLUTCH HOUSING455
JUNCTION CASE (D0021 (1))455
2WD – COMPLETION (D0023 (1))456
COVER (D0026 (1))457
COVER (D0027 (1))458
GEARBOX INPUT SHAFT459
GEARBOX INPUT SHAFT (D0051 (1))459
GEARBOX INPUT SHAFT (D0053 (1))460
REVERSING GEAR UNIT (D0055 (1))461
GEARBOX INPUT SHAFT KIT (D0057 (1))462
SYNCHRONIZER PARTS (000899944/20A)463
SYNCHRONIZER PARTS (001186314A)464
PTO INPUT SHAFT465
PTO – CLUTCH TRANSMISSION SHAFT (D0061 (1))465
MAIN SHAFT466
MAIN SHAFT (D0071 (1))466
MAIN SHAFT (D0073 (1))467
PRIMARY SHAFT PARTS KIT (D0075 (1))468
SECONDARY SHAFT469
TRANSMISSION SHAFT (D0081 (1))469
TRANSMISSION SHAFT (D0083 (1))470
SECONDARY SHAFT KIT (D0085 (1))471
SYNCHRONIZER PARTS (000776464/10A)472
SYNCHRONIZER PARTS (000776474A)473
GEARBOX474
GEARBOX (D0092 (1))474
GEARBOX INTERNAL FLANGES (D0095 (1))475
GEARBOX INTERNAL FLANGES (D0097 (1))476
2WD – COMPLETION (D0098 (1))477
COVER FOR TYPES WITHOUT SYNCHRO PTO (D0099 (1))478
INTERNAL AND EXTERNAL GEARBOX CONTROLS479
INTERNAL GEARBOX AND REVERSE GEAR CONTROLS (D0100 (2))479
REVERSE GEAR CONTROL (D0103 (1))480
INTERNAL GEARBOX AND REVERSE GEAR CONTROLS (D0105 (1))481
REDUCTION GEAR CONTROL (D0108 (1))482
LOW SPEED RANGES483
BEVEL WHEEL GEAR (D0112 (1))483
BEVEL WHEEL GEAR (D0113 (1))484
BEVEL DRIVE PINION BEARING (D0115 (1))485
BEVEL DRIVE PINION BEARING (D0116 (1))486
SPEED RANGE REDUCTION GEAR UNIT (D0119 (1))487
3-RANGE BOX (D01111 (1))488
4-RANGE BOX (D01113 (1))489
HYDRAULIC REAR PTO CLUTCH490
PTO – HYDRAULIC CLUTCH (D0121 (2))490
PTO SHAFT (001091114/50A)491
CLUTCH PTO (001091114/90A)492
HYDRAULIC PUMP DRIVE493
PTO – PUMP CONTROL (D0130 (1))493
PTO/GROUNDPSPEED DRIVE494
PTO – 2 SPEED TYPE (D0144 (1))494
PTO – 2 SPEED TYPE (D0145 (1))495
PTO – FIXED END SHAFT – FOR 2-SPEED STANDARD SEALS (D0146 (1))496
PTO – SYNCHRONIZED (D0149 (1))497
PTO SHAFT PROTECTOR REAR (D01410 (1))498
PTO SHAFT PROTECTOR REAR (D01411 (1))499
4WD ENGAGEMENT POWER TAKE-OFF – 4WD PARKING BRAKE500
4WD – ENGAGEMENT CONTROL (D0151 (2))500
INDEPENDENT HAND BRAKE (D0153 (1))501
Wheels502
Index502
EXPLORER II 95 Special -> 15000503
S0 – WHEELS503
FRONT WHEEL BOLTS503
2WD – FRONT WHEEL MOUNTING (S0010 (1))503
4WD – FRONT WHEEL MOUNTING (S0011 (1))504
REAR WHEEL BOLTS505
REAR WHEEL BOLTS (S0020 (1))505
FLANGE (S0021 (2))506
2WD FRONT WHEELS507
2WD – FRONT WHEELS 750-18″ pr 8 (S0033 (1))507
2WD – FRONT WHEELS 750-18″ pr 8 (S0034 (1))508
WHEELS509
WHEELS 136-24″PR8 A6 (S0041 (1))509
WHEELS 340/85R24″(136R24″) (S0042 (1))510
WHEELS 136R-24″ a8 (S0043 (1))511
WHEELS 420/85R24″(169R24″ a8) (S0044 (1))512
WHEELS 320/85R24″(124R24″) (S0047 (2))513
WHEELS 360/70 R24″ (S0048 (1))514
WHEELS 380/85R24″(149R24″) (S0049 (2))515
WHEELS 380/85R24″(149R-24″ a8) (S00410 (2))516
WHEELS 380/85R24″(149R24″) (S00411 (1))517
WHEELS 420/70 R24″ A8 (S00412 (2))518
WHEELS 420/85R24″(169R24″ a8) (S00413 (2))519
WHEELS 320/85R28″(124R28″) (S00414 (1))520
WHEELS 340/85R28″(136R28″) (S00415 (2))521
WHEELS 184-30″ (S00417 (1))522
WHEELS 420/85R30″(169R30″) (S00421 (2))523
WHEELS 460/85R30″(184R30″) (S00424 (1))524
WHEELS 460/85R30″(184R30″) (S00425 (2))525
WHEELS 460/85R30″(184R30″) (S00426 (1))526
WHEELS 460/85R30″(184R30″) (S00427 (1))527
WHEELS 480/70R30″ a8 (S00429 (1))528
WHEELS 420/85R34(169R34) (S00430 (1))529
WHEELS 420/85R34(169R34) (S00431 (1))530
WHEELS 420/85R34(169R34) (S00432 (1))531
WHEELS 460/85R34″(184R34″) (S00433 (2))532
WHEELS 460/85R34″(184R34″) (S00434 (1))533
WHEELS 480/70R34″ (S00435 (1))534
WHEELS 136R-38″ a8 (S00437 (1))535
WHEELS 149R-38″ (S00438 (1))536
VIDEO PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is the same manual used by the dealers to diagnose and troubleshoot your vehicle
- You will be directed to the download page as soon as the purchase is completed. The whole payment and downloading process will take anywhere between 2-5 minutes
- Need any other service / repair / parts manual, please feel free to contact [email protected] . We still have 50,000 manuals unlisted
S.M
