ОБЩА ИНФОРМАЦИЯ
Бележка за собственика
Неправилната работа с тази машина може да причини нараняване или смърт. Преди да използвате тази
машина, уверете се, че всички оператори:
• Са инструктирани относно безопасната и правилна работа с машината.
• Са прочели и усвоили ръководствата, отнасящи се до машината.
• Са прочели и разбрали ВСИЧКИ табелки по машината, отнасящи се до безопасността.
• Не допускат хора в обсега на машината.
• Усвояват и тренират използването по безопасен начин на органите за управление на машината на безо-
пасно, свободно пространство, преди да започнат да работят с нея на работната площадка.
Вие носите отговорност за спазване на съответните закони и разпоредби и да спазвате указанията на NEW
HOLLAND CONSTRUCTION относно работата и поддръжката на машината.
Машината е проектирана и произведена в съответствие с най-високите стандарти за качество. Тя отговаря
на всички съвременни изисквания за безопасност. Въпреки това обаче, опасността от злополуки никога не
може да бъде напълно изключена. Ето защо е от основно значение да спазвате елементарните правила за
безопасност и предпазни мерки.
Прочетете това ръководство внимателно, отделяйки особено внимания на указанията, касаещи безопас-
ността, работата и обслужването, за да избегнете опасността от нараняване, докато управлявате или
обслужвате машината.
Стандартните приспособления и инструменти за тази машина са проектирани за земекопни дейности и пре-
местване на товари. Ако желаете да използвате машината за товаро-разтоварна дейност (различни тръби,
арматура и други), уверете се, че тя е проектирана да извършва въпросните манипулации. За такъв вид
работа машината трябва да е оборудвана с предпазни клапани, индикатор за претоварване, таблица за това-
роподемност, съответстваща на типа на машината и нейното работно приспособление, и точка за закрепване
на товари. Всички законови изисквания трябва също да бъдат строго съблюдавани.
Не използвайте тази машина за каквито и да е било приложения или цели, различни от описаните в това ръ-
ководство. Ако работата, за която ще се използва машината, включва специални работни приспособления,
аксесоари или оборудване, свържете се с Вашия дилър на NEW HOLLAND CONSTRUCTION, за да се уверите,
че всички направени адаптации или изменения отговарят на техническите спецификации и действащите из-
исквания за безопасност.
Всяко изменение или адаптация, които не са одобрени от NEW HOLLAND CONSTRUCTION, може да направят
недействително първоначалното съответствие на машината с разпоредбите за безопасност.
Машината трябва да преминава през редовни инспекции, честотата на които зависи от начина на употреба.
Свържете се с Вашия дилър на NEW HOLLAND CONSTRUCTION.
БЕЛЕЖКА: Двигателят и горивната система на Вашата машина са проектирани и произведени в съот-
ветствие с държавните стандарти за вредни емисии. Всякаква промяна, направена от дилърите, клиен-
тите, операторите или потребителите, е СТРОГО ЗАБРАНЕНА ОТ ЗАКОНА. Неспазването на това
изискване води до санкции от правителствени органи, покриване на разходите по преустройството, нева-
лидна гаранция, предприемане на съдебни действия и възможна конфискация на машината, докато не бъде
завършено преустройството на същата до нейното първоначалното състояние. Обслужването и/или ре-
монтите на двигателя трябва да се извършват само от сертифициран механик.
Вашият дилър на NEW HOLLAND CONSTRUCTION е на разположение за всякаква допълнителна информа-
ция. Те ще Ви осигурят също всякакъв следпродажбен сервиз, какъвто бихте изискали, и оригинални NEW
HOLLAND CONSTRUCTION резервни части – Вашата гаранция за качество и съвместимост.
NEW HOLLAND CONSTRUCTION налице е и службата за помощ на клиенти на фирмата. Отидете на www.newholland.
com
СЪДЪРЖАНИЕ:
New Holland E37C MNHN 6arep РЪКОВОДСТВО ЗА ОПЕРАТОРА 51566571 – PDF DOWNLOAD (Bulgarian)
ОБЩА ИНФОРМАЦИЯ………………………………………………………………………………………… 7
Бележка за собственика………………………………………………………………………………. 7
Използване по предназначение…………………………………………………………………………. 8
Електромагнитна съвместимост
(ЕМС)……………………………………………………………………. 8
Телематика (опция) …………………………………………………………………………………. 9
Обхват на ръководството и необходимо ниво на подготовката……………………………………………….. 10
Означение на изделието………………………………………………………………………………. 12
Съхранение на ръководството за оператора в машината…………………………………………………….. 16
Ориентация на машината………………………………………………………………………………. 17
Компоненти на машината………………………………………………………………………………. 18
Декларация за съответствие за ЕО……………………………………………………………………… 20
ИНФОРМАЦИЯ ОТНОСНО БЕЗОПАСНОСТТА…………………………………………………………………………. 23
Дефиниции на сигнални думи…………………………………………………………………………… 23
Правила за безопасност………………………………………………………………………………. 24
Екология и околна среда……………………………………………………………………………… 34
Сигнали с ръце……………………………………………………………………………………… 35
Шумови емисии………………………………………………………………………………………. 39
Нива на вибрациите………………………………………………………………………………….. 40
Предупредителни знаци……………………………………………………………………………….. 41
УПРАВЛЕНИЯ И УРЕДИ……………………………………………………………………………………… 61
Достъп до операторската платформа…………………………………………………………………….. 61
Врата и стъпала…………………………………………………………………………………. 61
Седалка на оператора………………………………………………………………………………… 64
Седалка на оператора…………………………………………………………………………….. 64
Предни органи за управление………………………………………………………………………….. 66
Предни органи за управление………………………………………………………………………. 66
Предно стъкло…………………………………………………………………………………… 71
Органи за управление от лявата страна…………………………………………………………………. 72
Органи за управление от лявата страна……………………………………………………………… 72
Лост за безопасно блокиране………………………………………………………………………. 74
Управление на оборотите на двигателя………………………………………………………………. 74
Чук за аварийно излизане…………………………………………………………………………. 75
Резервоарче на миялната система за предното стъкло………………………………………………….. 76
Органи за управление от дясната страна………………………………………………………………… 77
Органи за управление от дясната страна…………………………………………………………….. 77
Контролна ръчка за острието на булдозера…………………………………………………………… 80
Арматурно табло…………………………………………………………………………………. 81
Управление на климатика………………………………………………………………………….. 86
Вентилация и отопление…………………………………………………………………………… 88
Задни органи за управление…………………………………………………………………………… 89
Отделение за съхранение на вещи…………………………………………………………………… 89
Горни органи за управление…………………………………………………………………………… 90
Вътрешно осветление в кабината……………………………………………………………………. 90
Радиоприемник…………………………………………………………………………………… 91
Външни органи
за управление…………………………………………………………………………..103
Странични врати………………………………………………………………………………….103
Огледала за обратно виждане……………………………………………………………………….105
Прекъсвач за акумулатора………………………………………………………………………….107
Горивен резервоар………………………………………………………………………………..108
ИНСТРУКЦИИ ЗА РАБОТА…………………………………………………………………………………….111
Пускане на машината………………………………………………………………………………….111
Защита против кражби……………………………………………………………………………..111
Включване на двигателя……………………………………………………………………………113
Подгряване на машината до работна температура……………………………………………………….115
Експлоатация на машината при топло или студено време…………………………………………………116
Работа с машината………………………………………………………………………………..118
Спускане на навесното съоръжение при авария…………………………………………………………123
Смяна на кофа……………………………………………………………………………………124
Внимание при използване на гумени вериги……………………………………………………………126
Изключване на
устройството……………………………………………………………………………130
Изключване на двигателя…………………………………………………………………………..130
Преместване на машината………………………………………………………………………………131
Движение с машината………………………………………………………………………………131
Паркиране на машината………………………………………………………………………………..137
Паркиране на машината…………………………………………………………………………….137
ТРАНСПОРТИРАНЕ………………………………………………………………………………………….139
Пътен транспорт……………………………………………………………………………………..139
Товарене на
машината върху транспортно ремарке………………………………………………………139
Подготовка за пътен транспорт…………………………………………………………………………141
Места за привързване за транспортиране……………………………………………………………..141
Разтоварване на машината от транспортно ремарке……………………………………………………..142
Транспорт за доставка………………………………………………………………………………..143
Работа с машината………………………………………………………………………………..143
Транспорт за ремонт………………………………………………………………………………….145
Теглене на машината………………………………………………………………………………145
ТЕХНИЧЕСКО ОБСЛУЖВАНЕ……………………………………………………………………………………147
Обща информация……………………………………………………………………………………..147
Основни инструкции……………………………………………………………………………….147
Общи спецификации – биодизелови горива……………………………………………………………..151
Работни течности и смазочни материали………………………………………………………………153
Освобождаване на налягането от хидравличната система…………………………………………………157
Обезвъздушаване на горивната система……………………………………………………………….161
Защита на електронните и електрическите системи по време на зареждане на акумулатора или заваръчни работи….163
Планиране на техническо обслужване…………………………………………………………………….165
Таблица на операциите по техническо обслужване………………………………………………………165
Период на отделяне…………………………………………………………………………………..167
Точки за гресиране (Кофа) ………………………………………………………………………..167
Точки за гресиране (Стрела и рамо) ………………………………………………………………..167
Точки за гресиране (Булдозерно
гребло) …………………………………………………………….167
Моменти на затягане………………………………………………………………………………167
Смяна на маслото в двигателя и на филтъра…………………………………………………………..168
Горивен филтър…………………………………………………………………………………..168
Възвратен филтър за хидравлично масло………………………………………………………………168
Филтър на управляващия тръбопровод…………………………………………………………………168
Колесни редуктори………………………………………………………………………………..169
Цилиндър за завъртане на стрелата………………………………………………………………….169
На всеки 10 часа…………………………………………………………………………………….170
Ниво на маслото в двигателя……………………………………………………………………….170
Ниво на охлаждащата течност на двигателя……………………………………………………………171
Ниво на хидравличото масло………………………………………………………………………..172
Водоотделител на горивния филтър…………………………………………………………………..173
Задвижващ ремък на вентилатора и алтернатора………………………………………………………..174
Задвижващ ремък на компресора на климатичната система………………………………………………..176
На 50 часа………………………………………………………………………………………….177
Точки за гресиране (Кофа) ………………………………………………………………………..177
Точки за гресиране (Булдозерно гребло) …………………………………………………………….178
Опъване
на веригите………………………………………………………………………………179
Въртящо се зъбно колело…………………………………………………………………………..181
Източване на горивния резервоар……………………………………………………………………182
На 100 часа…………………………………………………………………………………………183
Водоотделител на горивния филтър…………………………………………………………………..183
На всеки 250 часа……………………………………………………………………………………185
Акумулатор………………………………………………………………………………………185
Лагеруване на завъртането…………………………………………………………………………188
Цилиндър за завъртане на стрелата………………………………………………………………….189
Моменти на затягане………………………………………………………………………………190
Точки за гресиране (Стрела и рамо) ………………………………………………………………..191
На всеки 500
часа……………………………………………………………………………………192
Смяна на маслото в двигателя и на филтъра…………………………………………………………..192
Горивен филтър…………………………………………………………………………………..194
Въздушен филтър………………………………………………………………………………….196
Радиатор и охладители…………………………………………………………………………….199
Вентилатор на радиатора…………………………………………………………………………..200
На всеки 1000 часа…………………………………………………………………………………..201
Възвратен филтър за хидравлично масло………………………………………………………………201
Филтър на управляващия тръбопровод…………………………………………………………………202
Колесни редуктори………………………………………………………………………………..203
На всеки 2000 часа…………………………………………………………………………………..204
Въздушен филтър………………………………………………………………………………….204
Течност за охлаждане на двигателя………………………………………………………………….207
Смукателен филтър за хидравлично масло……………………………………………………………..209
Хидравлични маркучи………………………………………………………………………………210
На всеки 5000 часа…………………………………………………………………………………..211
Хидравлично масло………………………………………………………………………………..211
Когато е необходимо………………………………………………………………………………….214
Смяна на крушки………………………………………………………………………………….214
Филтър за подавания в кабината въздух………………………………………………………………216
Мрежест филтър на горивния резервоар……………………………………………………………….217
Лостове за управление…………………………………………………………………………….218
Пластмасови и гумени части………………………………………………………………………..218
Климатична система……………………………………………………………………………….219
Табло
с предпазители и релета…………………………………………………………………………222
Стопяеми предпазители…………………………………………………………………………….222
Съхраняване…………………………………………………………………………………………224
Подготовка за съхранение………………………………………………………………………….224
Периодични проверки………………………………………………………………………………225
Стартиране на машината след съхранение……………………………………………………………..226
ОТКРИВАНЕ И ОТСТРАНЯВАНЕ НА НЕИЗПРАВНОСТИ………………………………………………………………….227
Разделителна способност на кода за грешка………………………………………………………………227
Двигател – Откриване и отстраняване на неизправности…………………………………………………227
Електрически системи – Отстраняване на неизправности…………………………………………………229
Други системи – Отстраняване
на неизправности……………………………………………………….231
ХАРАКТЕРИСТИКИ………………………………………………………………………………………….233
Технически характеристики на машината………………………………………………………………….233
Размери…………………………………………………………………………………………….236
Тегла………………………………………………………………………………………………239
ПРИНАДЛЕЖНОСТИ………………………………………………………………………………………….241
Кофи за директно поставяне……………………………………………………………………………241
Кофи тип Klac……………………………………………………………………………………….243
Спомагателни хидравлични кръгове………………………………………………………………………246
Хидравлично масло – трошачка………………………………………………………………………….257
Система за бързо свързване – Тип Klac …………………………………………………………………258
Работа с товари……………………………………………………………………………………..269
Захващаща скоба……………………………………………………………………………………..273
Въртяща се сигнална светлина………………………………………………………………………….274
Пожарогасител……………………………………………………………………………………….275

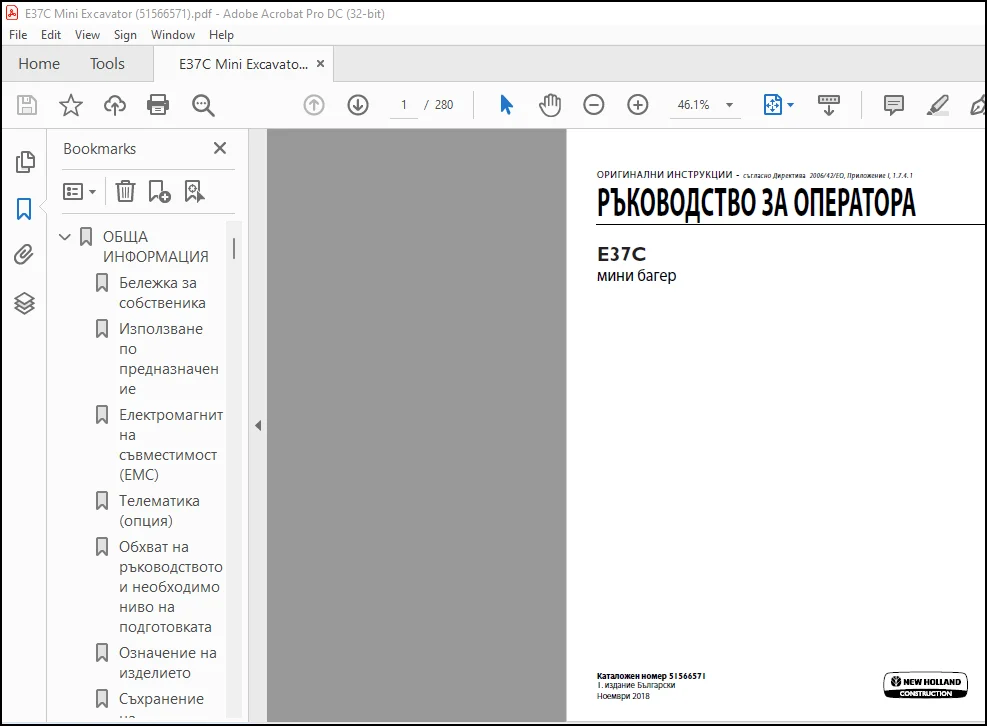

ИЗОБРАЖЕНИЯ ПРЕГЛЕД НА РЪКОВОДСТВОТО:
МОЛЯ ОБЪРНЕТЕ ВНИМАНИЕ:
- Това е същото ръководство, използвано от ДИЛЪРСИТЕ за ОБСЛУЖВАНЕ на вашия автомобил.
- Ръководството може да бъде изцяло ваше – След като плащането приключи, ще бъдете отведени до страницата за изтегляне, откъдето можете да изтеглите ръководството. Всичко за 2-5 минути!!
- Имате нужда от друго ръководство за обслужване/ремонт/части, моля не се колебайте да се свържете с нас на heydownloads @gmail.com. Може да ви изненадаме с добра оферта
S.M
