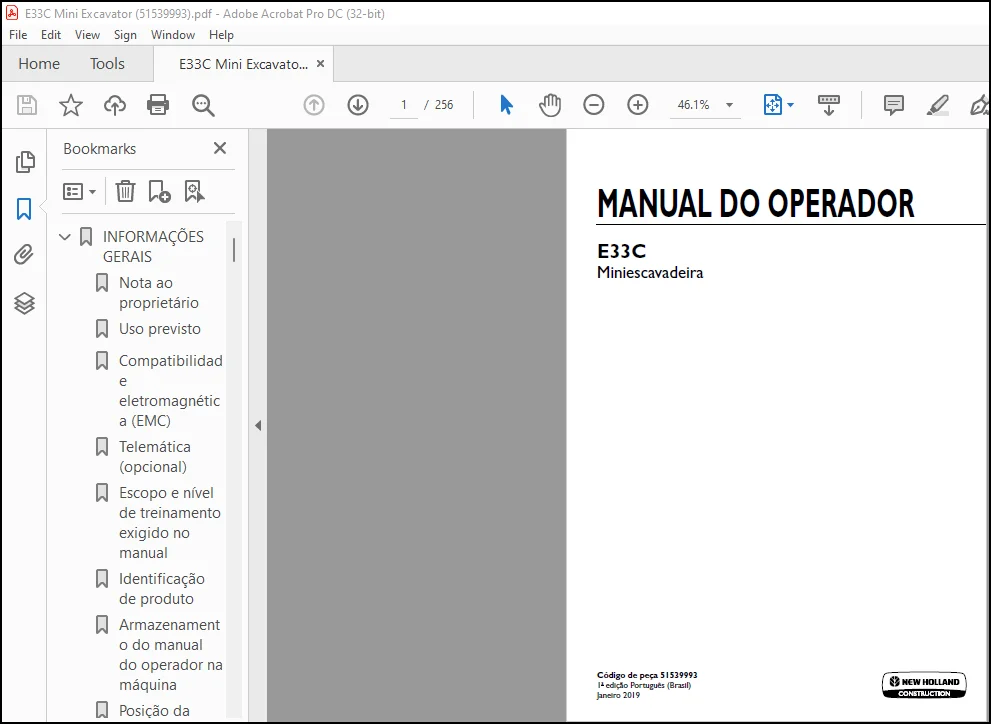

NEW HOLLAND E33C Miniescavadeira MANUAL DO OPERADOR 51539993 – PDF DOWNLOAD (Brasil)
APRESENTAÇÃO DE IMAGENS DO MANUAL:
Descrição
NEW HOLLAND E33C Miniescavadeira MANUAL DO OPERADOR 51539993 – PDF DOWNLOAD (Brasil)
INFORMAÇÕES GERAIS
Nota ao proprietário
A operação imprópria desta máquina pode provocar ferimentos ou morte. Antes de usar esta máquina, certifique-se
de que cada operador:
• Foi instruído do uso seguro e adequado da máquina.
• Leu e compreendeu os Manuais referentes à máquina.
• Leu e compreendeu TODOS os adesivos de segurança da máquina.
• Liberou a área de outras pessoas.
• Leu e praticou o uso seguro dos controles da máquina em uma área limpa e segura antes de operá-la em um
ambiente de trabalho.
É sua responsabilidade observar as leis e normas pertinentes e seguir as instruções da NEW HOLLAND CONSTRUCTION
na operação e manutenção da máquina.
A sua máquina foi projetada e construída com os mais altos padrões de qualidade. Ele está em conformidade com
todas as normas atuais de segurança. No entanto, o risco de acidentes nunca poderá ser completamente excluído.
Por isso, é essencial observar as regras básicas de segurança e precauções.
Leia este manual cuidadosamente, prestando atenção especial nas instruções relacionadas à segurança, operação
e manutenção, a fim de evitar o risco de lesões durante a operação ou manutenção da máquina.
Os acessórios e ferramentas padrão desta máquina são projetados para executar operações de terraplenagem e
remanejo. Se deseja usar esta máquina para manusear uma carga (tubos, bueiros, cofragem etc.) certifique-se de
que ela seja projetada para realizar esse tipo de trabalho. Para este tipo de aplicação, a máquina deve estar equipada
com válvulas de segurança, um indicador de sobrecarga, a tabela de manipulação de carga correspondente com o
tipo de máquina e seus acessórios e um ponto de fixação de carga. Todos os requisitos legais também devem ser
estritamente observados.
Não use esta máquina para nenhuma aplicação ou finalidade diferente daquelas descritas neste manual. Se a máquina
for usada para trabalhos que envolvam a utilização de acessórios ou equipamentos especiais, consulte o seu
concessionário NEW HOLLAND CONSTRUCTION para garantir que as adaptações ou modificações feitas estejam
de acordo com as especificações técnicas e com os requisitos pertinentes de segurança da máquina.
Qualquer modificação ou adaptação que não for aprovada por NEW HOLLAND CONSTRUCTION poderá invalidar
a conformidade inicial da máquina com as exigências de segurança.
A máquina deve passar pelas inspeções regulares, cuja frequência varia de acordo com o tipo de uso. Consulte seu
concessionário NEW HOLLAND CONSTRUCTION.
AVISO: O sistema de combustível e do motor em sua máquina foi projetado e desenvolvido para atender aos padrões
de emissão dos governos. Os concessionários, clientes, operadores e usuários estão TERMINANTEMENTE
PROIBIDOS POR LEI DE FAZER MODIFICAÇÕES. A não observação poderia resultar em multas do governo, taxas
de retrabalho, invalidação da garantia, ação legal e possível confisco da máquina, até que seja restabelecida a
condição original. A manutenção e/ou os reparos no motor devem ser realizados apenas por um técnico certificado.
Seu concessionário NEW HOLLAND CONSTRUCTION está à disposição para qualquer outra informação. Eles
também fornecerão todo o serviço pós-vendas que você requerer, bem como peças sobressalentes originais NEW
HOLLAND CONSTRUCTION, sua garantia de qualidade e compatibilidade.
NEW HOLLAND CONSTRUCTION o atendimento ao cliente também está disponível. Acesse www.newholland.com
Você pode obter os manuais de operação, manutenção e reparo de sua máquina junto ao seu concessionário NEW
HOLLAND CONSTRUCTION. Para garantir um serviço rápido e eficiente, consulte o seu concessionário NEW HOLLAND
CONSTRUCTION para obter assistência ao solicitar os manuais corretos para a sua máquina.
Sempre forneça o tipo e o número de identificação do produto (PIN) da sua máquina para que seu concessionário
NEW HOLLAND CONSTRUCTION possa fornecer a você os manuais certos para sua máquina
ÍNDICE:
NEW HOLLAND E33C Miniescavadeira MANUAL DO OPERADOR 51539993 – PDF DOWNLOAD (Brasil)
INFORMAÇÕES GERAIS………………………………………………………………………………. 7
Nota ao proprietário…………………………………………………………………………. 7
Uso previsto………………………………………………………………………………… 8
Compatibilidade eletromagnética (EMC)………………………………………………………….. 8
Telemática (opcional) ……………………………………………………………………….. 8
Escopo e nível de treinamento exigido no manual…………………………………………………. 10
Identificação de produto……………………………………………………………………… 12
Armazenamento do manual do operador na máquina………………………………………………….. 16
Posição da máquina…………………………………………………………………………… 17
Componentes da máquina……………………………………………………………………….. 18
INFORMAÇÕES DE SEGURANÇA…………………………………………………………………………. 21
Definições de palavras de sinalização………………………………………………………….. 21
Regras de segurança………………………………………………………………………….. 22
Ecologia e meio ambiente……………………………………………………………………… 32
Sinais de mão……………………………………………………………………………….. 33
Sinais de segurança………………………………………………………………………….. 37
CONTROLES E INSTRUMENTOS…………………………………………………………………………. 55
Acesso à plataforma do operador……………………………………………………………….. 55
Degraus e alças de acesso…………………………………………………………………. 55
Assento do operador………………………………………………………………………….. 56
Assento do operador………………………………………………………………………. 56
Controles de avanço………………………………………………………………………….. 58
Controles de avanço………………………………………………………………………. 58
Controles do lado esquerdo……………………………………………………………………. 65
Controles do lado esquerdo………………………………………………………………… 65
Alavanca da trava de segurança…………………………………………………………….. 67
Controle da velocidade do motor……………………………………………………………. 67
Controles do lado direito…………………………………………………………………….. 68
Controles do lado direito…………………………………………………………………. 68
Alavanca de controle da lâmina do buldôzer………………………………………………….. 71
Conjunto de instrumentos………………………………………………………………….. 72
Controles exteriores…………………………………………………………………………. 77
Portas laterais………………………………………………………………………….. 77
Chave de desconexão da bateria…………………………………………………………….. 80
Tanque de combustível…………………………………………………………………….. 81
INSTRUÇÕES DE OPERAÇÃO…………………………………………………………………………… 83
Iniciando a unidade………………………………………………………………………….. 83
Proteção antirroubo………………………………………………………………………. 83
Dando partida no motor……………………………………………………………………. 85
Aquecer a máquina até a temperatura operacional……………………………………………… 87
Operar a máquina em clima quente ou frio……………………………………………………. 88
Operação da máquina………………………………………………………………………. 90
Abaixamento do acessório em caso de uma falha……………………………………………….. 95
Substituição da caçamba…………………………………………………………………… 96
Padrão de operação da alavanca de controle hidráulico………………………………………… 97
Cuidado ao usar esteiras de borracha………………………………………………………..100
Parando a unidade…………………………………………………………………………….104
Parada do motor…………………………………………………………………………..104
Movimentação da unidade……………………………………………………………………….105
Deslocamento da máquina……………………………………………………………………105
Estacionando a unidade………………………………………………………………………..111
Estacionamento da máquina………………………………………………………………….111
OPERAÇÕES DE TRANSPORTE…………………………………………………………………………..113
Transporte por terra………………………………………………………………………….113
Carregar a máquina em um trailer de transporte……………………………………………….113
Preparação para o transporte por terra………………………………………………………….115
Amarração para transporte………………………………………………………………….115
Descarregar a máquina de um trailer de transporte…………………………………………….116
Transporte de remessa…………………………………………………………………………117
Manusear a máquina………………………………………………………………………..117
Transporte de recuperação……………………………………………………………………..119
Reboque da máquina………………………………………………………………………..119
MANUTENÇÃO………………………………………………………………………………………121
Informações gerais……………………………………………………………………………121
Instruções básicas………………………………………………………………………..121
Especificações gerais – Combustíveis biodiesel……………………………………………….124
Fluidos e lubrificantes……………………………………………………………………126
Liberação da pressão no sistema hidráulico…………………………………………………..130
Purga do sistema de combustível…………………………………………………………….134
Proteção dos sistemas elétricos e eletrônicos durante operações de recarga ou soldagem da bateria….136
Planejamento de manutenção…………………………………………………………………….137
Gráfico de Manutenção……………………………………………………………………..137
Período de amaciamento………………………………………………………………………..139
Pontos de lubrificação (Caçamba) …………………………………………………………..139
Pontos de lubrificação (Lança e braço) ……………………………………………………..139
Pontos de lubrificação (Lâmina) ……………………………………………………………139
Torques de aperto…………………………………………………………………………139
Óleo do motor e filtro…………………………………………………………………….139
Filtro de combustível……………………………………………………………………..140
Filtro de retorno de óleo hidráulico………………………………………………………..140
Filtro da linha piloto…………………………………………………………………….140
Engrenagens de redução de percurso………………………………………………………….140
Cilindro de giro do braço de elevação……………………………………………………….140
A cada 10 horas………………………………………………………………………………141
Nível de óleo do motor…………………………………………………………………….141
Nível do líquido de arrefecimento do motor…………………………………………………..142
Nível de óleo hidráulico…………………………………………………………………..144
Separador de água do filtro de combustível…………………………………………………..146
Correia de acionamento do ventilador e do alternador………………………………………….147
A cada 50 horas………………………………………………………………………………149
Pontos de lubrificação (Caçamba) …………………………………………………………..149
Pontos de lubrificação (Lâmina) ……………………………………………………………150
Tensão da esteira…………………………………………………………………………151
Cremalheira do motor de giro……………………………………………………………….153
Dreno do tanque de combustível……………………………………………………………..154
A cada 100 horas……………………………………………………………………………..155
Separador de água do filtro de combustível…………………………………………………..155
A cada 250 horas……………………………………………………………………………..157
Bateria………………………………………………………………………………….157
Rolamento de giro…………………………………………………………………………160
Cilindro de giro do braço de elevação……………………………………………………….161
Torques de aperto…………………………………………………………………………162
Pontos de lubrificação (Lança e braço) ……………………………………………………..163
A cada 500 horas……………………………………………………………………………..164
Óleo do motor e filtro…………………………………………………………………….164
Filtro de combustível……………………………………………………………………..166
Purificador de ar…………………………………………………………………………168
Radiadores e arrefecedores…………………………………………………………………171
Ventilador do radiador…………………………………………………………………….172
A cada 1000 horas…………………………………………………………………………….173
Filtro de retorno de óleo hidráulico………………………………………………………..173
Filtro da linha piloto…………………………………………………………………….174
Engrenagens de redução de percurso………………………………………………………….175
A cada 2.000 horas……………………………………………………………………………176
Purificador de ar…………………………………………………………………………176
Líquido de arrefecimento do motor…………………………………………………………..178
Filtro de sucção do óleo hidráulico…………………………………………………………180
Mangueiras hidráulicas…………………………………………………………………….181
A cada 5.000 horas……………………………………………………………………………182
Óleo hidráulico…………………………………………………………………………..182
Quando necessário…………………………………………………………………………….185
Substituição da lâmpada……………………………………………………………………185
Filtrador do tanque de combustível………………………………………………………….187
Alavancas de controle……………………………………………………………………..188
Peças plásticas e de resina………………………………………………………………..188
Localizações de fusíveis e relés……………………………………………………………….189
Fusíveis…………………………………………………………………………………189
Armazenamento………………………………………………………………………………..191
Preparação para armazenamento………………………………………………………………191
Verificações periódicas……………………………………………………………………192
Dar a partida na máquina após armazenamento………………………………………………….193
DETECÇÃO E SOLUÇÃO DE PROBLEMAS……………………………………………………………………195
Resolução do código de falha…………………………………………………………………..195
Motor – Detecção e solução de problemas……………………………………………………..195
Sistemas elétricos – Solução de problemas……………………………………………………197
Outros sistemas – Solução de problemas………………………………………………………198
ESPECIFICAÇÕES…………………………………………………………………………………..199
Especificações da máquina……………………………………………………………………..199
Dimensões……………………………………………………………………………………202
Pesos……………………………………………………………………………………….204
ACESSÓRIOS………………………………………………………………………………………205
Caçambas de encaixe direto…………………………………………………………………….205
Baldes do tipo Klac…………………………………………………………………………..206
Caçambas padrão com acoplador mecânico………………………………………………………….207
Caçambas padrão com acoplador do coletor do pino hidráulico……………………………………….208
Circuitos hidráulicos auxiliares……………………………………………………………….209
Óleo hidráulico – disjuntor/sem-fim…………………………………………………………….227
Sistema de acoplamento rápido – Tipo Klac ………………………………………………………228
Sistema de acoplamento rápido – Tipo carregado por mola mecânica ………………………………….235
Sistema de acoplamento rápido – Tipo com pin-grabber hidráulico …………………………………..239
Manipulação de carga………………………………………………………………………….246
Suporte manual……………………………………………………………………………….249
Luz giratória………………………………………………………………………………..250
Extintor de incêndio………………………………………………………………………….251
OBSERVE:
- Este é o MESMO manual usado pelos revendedores para solucionar quaisquer falhas em seu veículo. Isso pode ser seu em 2 minutos após o pagamento.
- Entre em contato conosco em [email protected] caso tenha alguma dúvida antes de sua compra ou se precisar de qualquer outro manual de serviço / reparo / operador de peças.
S.M
