Laverda EU Harvesting AL quattro TECHNO AL quattro EVOLUTION MANUALE D’OFFICINA – PDF DOWNLOAD (Italian)
FILE DETAILS:
Laverda EU Harvesting AL quattro TECHNO AL quattro EVOLUTION MANUALE D’OFFICINA – PDF DOWNLOAD (Italian)
Language : English
Pages : 356
Downloadable : Yes
File Type : PDF
Size: 508 MB

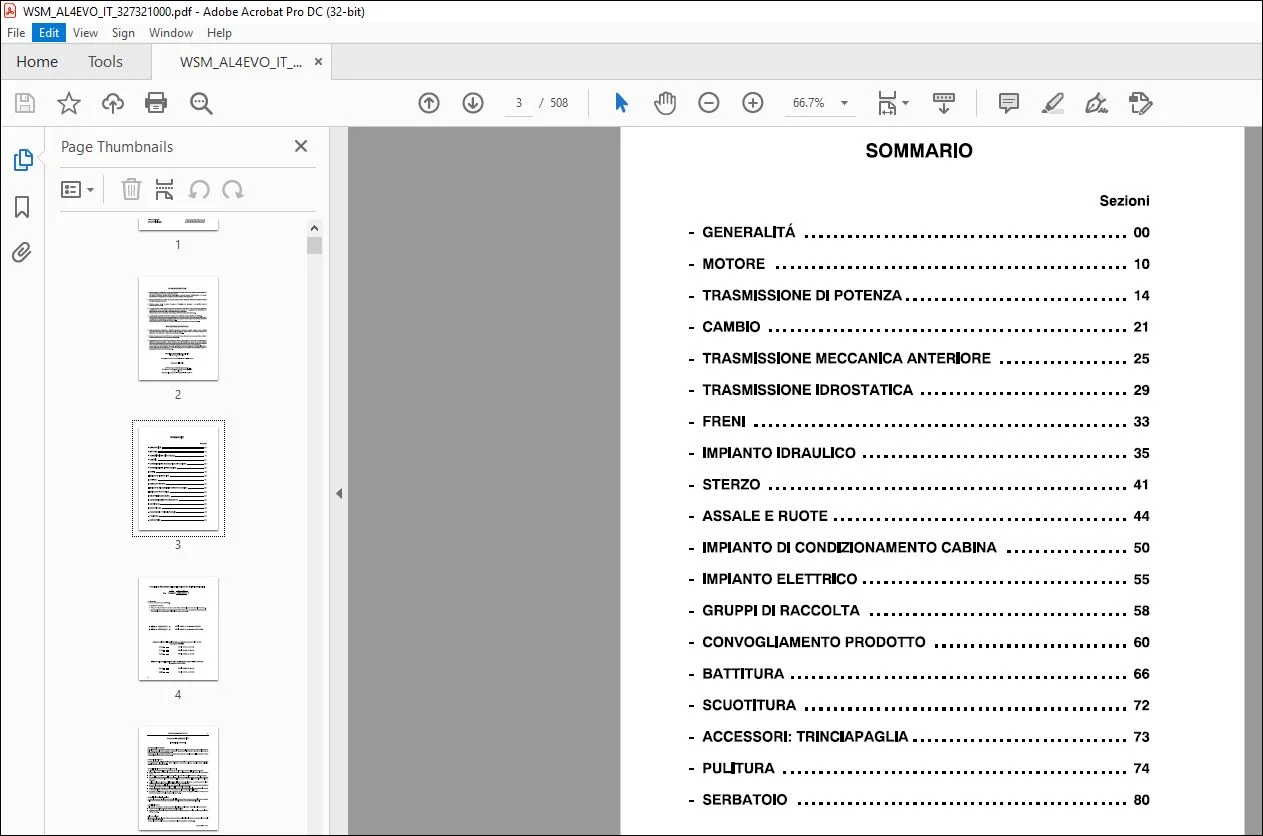

TABLE OF CONTENTS:
Laverda EU Harvesting AL quattro TECHNO AL quattro EVOLUTION MANUALE D’OFFICINA – PDF DOWNLOAD (Italian)
– GEN E RALIT A 00
– MOTORE 10
– TRASMISSIONE DI POTENZA 14
– CAMBIO 21
– TRASMISSIONE MECCANICA ANTERIORE 25
– TRASMISSIONE IDROSTATICA 29
– FRENI 33
– IMPIANTO IDRAULICO 35
– STE RZO 41
– ASSALE E RUOTE 44
– IMPIANTO DI CONDIZIONAMENTO CABINA 50
– IMPIANTO ELETTRICO 55
– GRUPPI DI RACCOLTA 58
– CONVOGLIAMENTO PRODOTTO 60
– BA TTITU RA 66
– SCUOTITURA 72
– ACCESSORI: TRINCIAPAGLIA 73
– PU LITU RA 7 4
– SERBATOIO 80
DESCRIPTION:
Laverda EU Harvesting AL quattro TECHNO AL quattro EVOLUTION MANUALE D’OFFICINA – PDF DOWNLOAD (Italian)
GENERALITA:
ISTRUZIONI GENERALI:
AWERTENZAIMPORTANTE:
Tutti gli interventi manutentivi e riparativi riportati nel presente manuale devono essere eseguiti esclusivamente
dalla rete assistenziale AGCO Breganze, rispettando rigorosamente le indicazioni riportate ed utilizzando, se
necessario, le attrezzature specifiche previste.
Chiunque esegua le operazioni d’intervento descritte senza attenersi scrupolosamente alle prescrizioni si rende
responsabile in proprio dei danni conseguenti.
SPESSORI DI REGISTRO:
Ad ogni registrazione, selezionare gli spessori di registro misurandoli uno ad uno con micrometre e sommando
successivamente i valori rilevati: non fidarsi dell’erronea misurazione del pacco complete oppure del valore
nominale indicate per ciascun anello.
GUARNIZIONI DI TENUTA PER ALBERI ROTANTI:
Per ii corretto montaggio delle guarnizioni di tenuta per alberi rotanti, attenersi alle seguenti awertenze:
– prima del montaggio, mantenere le guarnizioni a bagno per almeno mezz’ora nello stesso olio di cui faranno
tenuta;
– pulire accuratamente l’albero ed assicurarsi che la superficie di lavoro dello stesso non risulti danneggiata;
– orientare ii labbro di tenuta verso ii fluido; nel caso di labbro idrodinamico le rigature devono risultare orientate
in modo che, considerando ii sense di rotazione dell’albero, tendano a riportare ii fluido verso l’interno del mezzo
di tenuta;
– spalmare sul labbro di tenuta un velo lubrificante (l’olio e da preferire al grasso) e riempire con grasso ii vano
fra labbro di tenuta e labbro parapolvere delle guarnizioni a doppio labbro;
– introdurre la guarnizione nella relativa sede pressandola oppure impiegando un punzone con superficie di
contatto piana; evitare in modo assoluto di colpirla con martello o mazzuolo;
– durante ii piantaggio, accertarsi che la guarnizione venga introdotta perpendicolarmente rispetto alla sede ed,
a piantaggio ultimate, accertarsi che, nei casi richiesti, risulti a contatto dello spallamento;
– ad evitare che ii labbro di tenuta della guarnizione possa venire danneggiato dall’albero, interporre una
protezione adeguata durante ii montaggio delle due parti.
GUARNIZIONI TOROIDALI “O-RING”:
Lubrificare le guarnizioni 0-RI NG prima di inserirle nelle rispettive sedi per evitare che, durante la fase di montaggio,
rotolino su se stesse ed assumano una posizione attorcigliata che ne pregiudicherebbe la tenuta.
MASTICI DI TENUTA:
Sulle superfici da accoppiare, prima di procedere all’applicazione del mastice, prepararle nel modo seguente:
– asportare eventuali incrostazioni mediante spazzola metallica;
– sgrassare accuratamente le superfici mediante uno dei seguenti detergenti: trielina, petrolio oppure soluzione
di acqua e soda.
SPINE ELASTICHE:
Al montaggio delle spine elastiche a tuba spaccato assicurarsi che !’intaglio delle stesse sia orientate nel sense dello
sforzo, sollecitante la spina.
Le spine elastiche a spirale invece non necessitano di alcun orientamento di montaggio.
