Kramer Allrad Baggerlader 312SL Ersatzteilliste Manual 114401 – PDF DOWNLOAD (German)
Language : German
Pages : 235
Downloadable : Yes
File Type : PDF
TABLE OF CONTENTS:
Kramer Allrad Baggerlader 312SL Ersatzteilliste Manual 114401 – PDF DOWNLOAD (German)
Bezeichnung Seite
01 Motor = Motor, Keilriemen, Kraftstoff-SchmierOlfilterpatrone, OlmeBstab, Motorlagerung, Gimetallager 7
08 Kraftstoffleitungen = Vorlaufleitungen, Rucklaufleitungen 7
10 Luftfitter = Trockenluftfilter, Unterdruckanzeige 9
16 Kraftstoffanlage = Tankdeckel, Tanksieb, Kraftstoffbehalter, TankmeBgera.t 9
17 Gasregulierung = FuBgasregulierung 11
20 Rahmen = Rahmenteile, Ballastgewicht, Befestigung der Achsen am Fahrzeugrahmen, 13
Anhangezapfen, Da.mmatten, Gummimatten links und rechts am Motor, Verladeeinrichtung
21 Kupplung = DruckOlkupplung, Zsb. Lagergehause, Wandler, Befestigung Wandler-LeckOlleitung, 15-17
Olleitungen zum und vom Wandler-OlkOhler, Ternperaturgeber fur Wandler
Getriebe (mit Differential der Hinterachse) = Getriebegehause, ROcklaufrad-Zahnrad 1. und 2. Gang, 19-21
Doppelrad-Antriebswelle, Lamellentra.ger, DruckOlkupplung, Getriebeschaltung
Getriebe (mit Differential der Hinterachse) = Abtriebwelle, Ausgleichgetriebe, Ausgleichgetriebeteile, 23
22 Gelenkwelle Motor-Getriebe, Gelenkwelle Getriebe-Vorderachse
Getriebe (mit Differential der Hinterachse) = GetriebeOlkreislauf, Saugfilter, Saug- und Druckleitungen, 25-27
Getriebeschaltventil, Druckfilter, Rucklaufleitung
Getriebe = Einzelteile fur die DruckOlkupplung, Einzelteile fur das Getriebeschaltventil, 29-31
Beta.tigung Getriebeschaltventil, AnlaBsperre
Portal-Lenktriebachse = Zsb. Achstra.ger, Zsb. Achsgetriebegehause, Achsgetriebegehauseteile, 33-35
(Von:lerachse) Differentialsperre
= Zsb. Portaltriebe, Portaltriebteile, Scheibenrad, Befestigung Scheibenrad 37-39
23 = Lagerung der Doppelgelenkwellen im Achstra.ger, Einzelteile-Doppelgelenk- 41
welle, Lagerung der Portaltra.ger am Achstra.ger, Abdeckblech
= Bremsdeckplatte, Bremsenteile, Radzylinder, Bremstrommeln 43
24 Bremse = Handbremse, Bremslichtschalter 45
Bremse = Bremspedal, Bremsleitungen, Ventile, Druckspeicher 47-51
Portal-Lenktriebachse = Zsb. Achstra.ger, Zsb. Portaltriebe, Portaltriebteile, Scheibenrad, 53-55
26 (Hinterachse) Befestigung Scheibenrad
= Lagerung der Doppelgelenkwellen im Achstra.ger, Einzelteile-Doppelgelenk- 57
welle, Lagerung der Portaltra.ger am Achstra.ger, Abdeckblech
27 Lenkung = Hydrostatische Lenkung, Lenkzylinder, Hydr. Purnpe fur Lenkung und GetriebeOlkreislauf, 59-67
Olleitungen, Lenkhebel, Lenkwelle, Spurstange, Schubstange, Einzelteile fur Lenkzylinder
29 Fahrersitz = Einzelteile Fahrersitz 69-69/2
30 Blechteile = Motorhaube, Kotflugel, Abdeckbleche, FuBbleche, Luftleitbleche, Nachschalldarnpfer, 71-75
Gurnrnimatten links und rechts am Motor, Bodenwanne unter dem Motor
32 Auspuff = Auspufftopf, Asbestdichtlinse 75
33 Elektrische Ausrustung = Armaturenbrett, Scheinwerfer, Kontrollampen, Schalter, Verkleidungsblech 77-81
unter dern Armaturenbrett, Batterie, Anlasser, Lichtrnaschine
Fahrerkabine = Scheibenwischer vorne und hinten, lnnenleuchte, Arbeitsscheinwerter 83
34 = Fahrerkabinenteile, FahrerhaustOren, ROckspiegel, Kabinenlager 85-87
= Verkleidung Fahrerstand 89
lnhaltsverzeichnis
Gruppe Bezeichnung Seite
Hydraulik = Hydraulikpumpenantrieb, Hydraulikpumpe fur Ladeanlage, Saugleitung, 91-95/2
Druckleitung zum Steuergerat, ROcklaufleitung Steuergerat-61behalter, Steuergerate,
Steuergeratbetatigung, ROcklauffilter, Luftfilter, 61abla8-Hydraulikolbehalter,
Manometer-Druckanzeige-Rucklauffilter
= Einzelteile for die Steuergerate, Abdeckblech 97-97/2
36 = Druckleitungen vom Steuergerat zum Hubzylinder, 99-99/6
Druckleitung vom Steuergerat zum Kippzylinder
= Lagerung des Hubrahmens an Zsb. Rahmen, Hubrahmen, Ladeschaufel, Kipphebel, 101
Kippstange, Befestigung Hub- und Kippzylinder an der Ladeanlage und am
Fahrzeugrahmen, Schutzvorrichtung for Ladeschaufel
= Hubzylinder, Kippzylinder 103
= Sonderausrostungen fur die Ladeanlage 105
41 Heizung = Fahrerhausheizung, LuftfOhrungsblech, Seilzug for Drehschalter 107-109
43 Werkzeug, Zubehor und Schlussel = Hinweisschilder, Werkzeuge, Unterlegkeil, Schlussel 111
So1116 ~re~hauf~ f
1 = Steuergerat, Steuergeratbetatigung, Druckleitungen oc Ippsc au e 113-113/2
So 1026 Greifschaufel = Greifschaufelteile 115
Greifschaufel = Hydraulik-lnstallation, Hydraulikzylinder 117
Hochkippschaufel = Hochkippschaufelteile 119
Hochkippschaufel = Hydraulik-lnstallation, Hydraulikzylinder 121
So 1117 Schnellwechseleinrichtung = Steuergerat, Druckleitungen, Steuergeratbetatigung 123-123/2
= Rahmen, Hydraulikzylinder, Hydraulik-lnstallation 125
So 1027 = Staplereinrichtung, Ladeschaufeln 127
= Greifschaufel, Greifschaufelteile 129
= Greifschaufel, Hydraulik-lnstallation, Hydraulikzylinder 131
= Baumverpflanzgerat 133
So 767 = FrontaufreiBer 133
So 566 = Anbauplatte Kehrbesen, Schlauchleitungen 133-135
= Einzelteile Kehrbesen 137-143
= Hochkippschaufel, Hochkippschaufelteile 145
= Hochkippschaufel, Hydraulik-lnstallation, Hydraulikzylinder 147
So 660 = Anbau-Hubstapler Typ 400 149-151
So 662 = Anbau-Hubstapler Typ 600 153-157
So 1027 = Seitenschwenkschaufel, Seitenschwenkschaufelteile 159
= Seitenschwenkschaufel, Hydraulikzylinder, Hydraulik-lnstallation 161
So 1016 = Anbau-Schwenkkran 163
= Anbau-Schwenkkran, Hydraulikzylinder, Rohrleitungen 165
So 1153 Doppel-Luftfilter 167
So 1171 Fahrerkabine = Fahrerkabinenteile, Fahrerhausturen, ROckspiegel, Kabinenlager 169-171
(abnehmbar) = Verkleidung Fahrerstand 173
So 1273 Dachluke zu Fahrerhausdach 175
So 1206 Rundumkennleuchte 177
So 1015 Schwingungsdampfer fiir Ladeanlage 179-183
So 1113 Sturzbiigel 185
So 566 Schnellwechseleinrichtung = Anbau Kehrmaschine mit Schmutzbehalter und WasserfaB 187-195
So 1266 Schnellwechseleinrichtung = Zweizylinder-Anbau-Hubstapler (Typ E 13 SV) 197-205
So 1244 Katalytischer Abgasreiniger

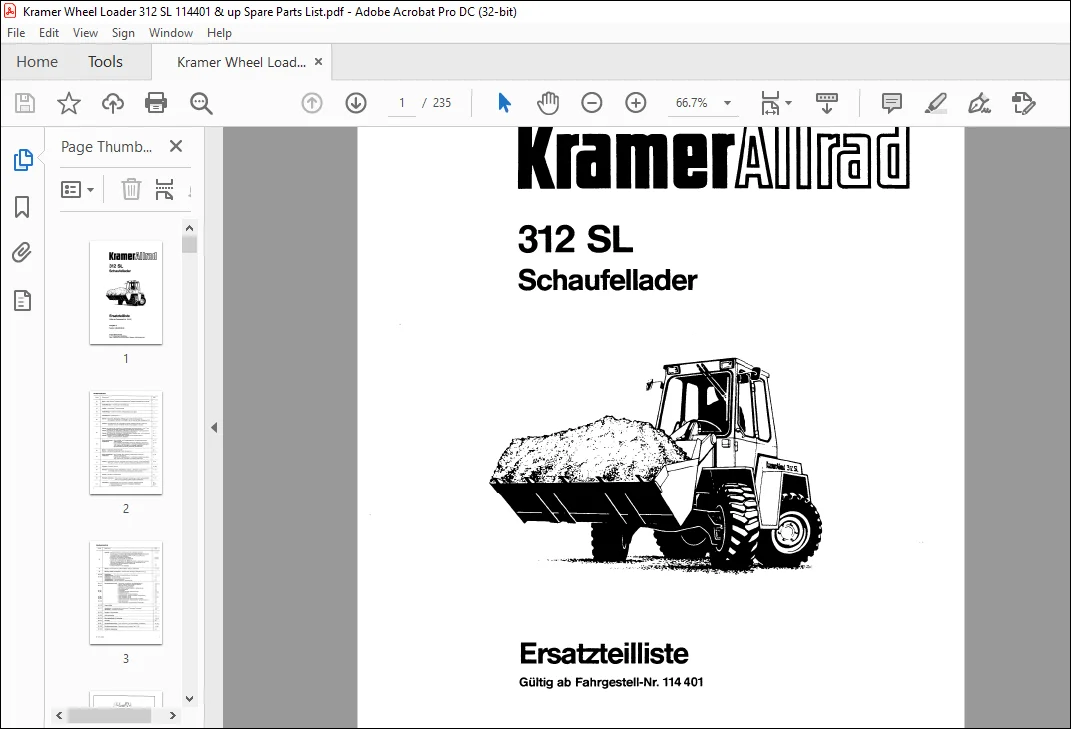

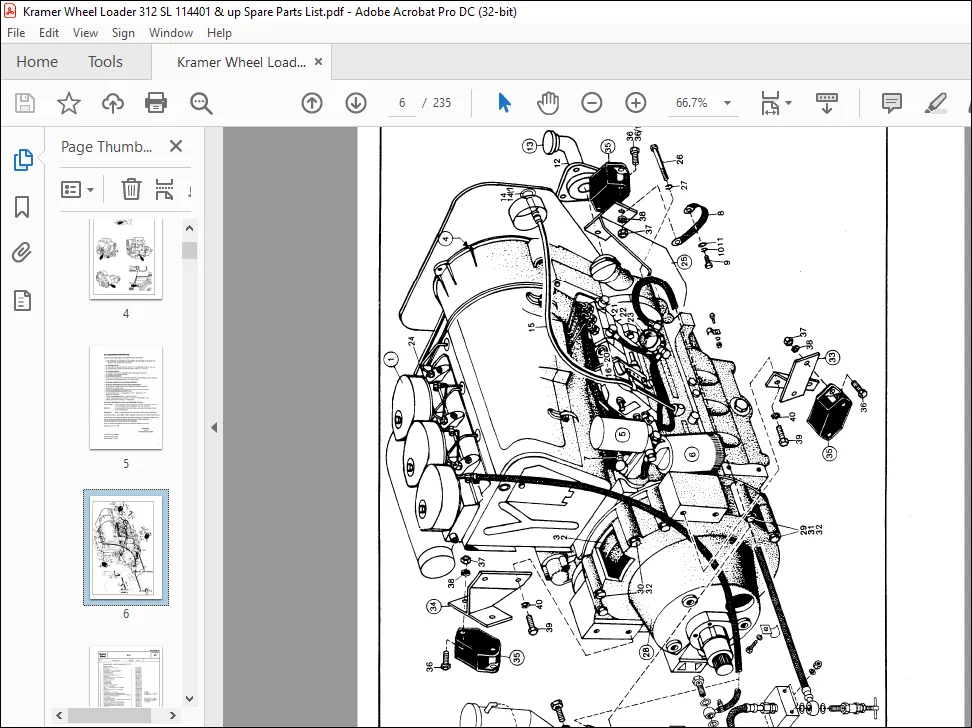

IMAGES PREVIEW OF THE MANUAL:
