Kramer Allrad 312 L Schaufellader Ersatzteilliste Manual 122001 – PDF DOWNLOAD (German)
FILE DETAILS:
Kramer Allrad 312 L Schaufellader Ersatzteilliste Manual 122001 – PDF DOWNLOAD (German)
Language : German
Pages :174
Downloadable : Yes
File Type : PDF
TABLE OF CONTENTS:
Kramer Allrad 312 L Schaufellader Ersatzteilliste Manual 122001 – PDF DOWNLOAD (German)
01 Motor = Motor, Keilriemen, Kraftstoff-Schmierolfitterpatrone, OlmeBstab. Motortagerung, Gimetallager 7
08 Kraftatoflleitungen = Vorlaufleitungen, ROcklaufleitungen 9
10 Luftfilter = Trockenluftfilter, Unterdruckanzeige 11
16 Kraftstoffanlage = Tankdeckel, Tanksieb, KraftstoffbehAlter, TankmeBgerat 11
17 Gasregulierung = FuBgasregulierung, Handgasregulienrng 13
20 Rahmen = Rahmenteile, Ballastgewicht, Befestigung der Achsen am Fahneugrahmen 15
Anhangezapfen, Dammatten, Verladeeinrichtung
21 Kupplung = DruckOlkupplung, Zsb. Lagergehause, Wandler, Befestigung Wandler-LeckOlleitung 17-19
Olleitungen zum und vom Wandler-OlkOhler, Temperaturgeber fOr Wandler
Getriebe (mit Differential der Hinterachse) = Getriebegehause, ROcklaufrad-Zahnrad 1. und 2. Gang, 21-23
Doppelrad-Antriebswelle, LamellentrQger, DruckOlkuppiung, Getriebeschaltung
Getriebe (mit Differential der Hinterachse) = Abtriebwelle-, Ausgleichgetriebe, Ausgleichgetriebeteile, 25
22 Gelenkwelle Motor-Getriebe, Gelenkwelle Getriebe-Vorderachse
Getriebe (mit Differential der Hinterachse) = Getriebet>lkreislauf, Saugfilter, Saug- und Druckleitungen, 27-29
Getriebeschattventil, Druckfilter, ROcktaufleitung
Getriebe = Einzelteile tor die DruckOlkupplung, Einzelteile tor das Getriebeschaltventil 31-33
Betatigung Getriebeschattventil, AnlaBsperre
Portal-Lenktriebachse = Zsb. Achstrager, Zsb. Achsgetriebegehause, Achgetriebegehauseteife, 35-37
(Vorderachse) Differentialsperre ·
= Zsb. Portaltriebe, Portaltriebteile; Scheibenrad, Befestigung Scheibenrad 39-41
23 = Lage-rung der Doppelgeienkwelten im Achstrager, Einzelteile-Doppelgelenk- 43
welle, Lagerung der Portaltrager am Achstrager; Abdeckblech
= Bremsdeckplatte, Bremsenteite; Radzylinder, Bremstrommeln 45
24 Bremse = Handbremse, Bremslichtschalter 47
Bremse = Bremspedal, Bremsleitungen, Ventile, Druckspeicher 49-53
Portal-Lenktriebachse = Zsb. Achstrager, Zsb. Portaltriebe, Portaltriebteile, Scheibenrad, 55-57
26 (Hinterachse) Befestigung Scheibenrad
= Lagerung der Doppelgelenkwellen im Achstrager, Einzelteile-Doppelgelenk- 59
welle, Lagerung der Portaltrager am AchstrAger, Abdeckblech
Lenkung = Hydrostatische Lenkung, Spurstange, Lenkzylinder, Hydraulikpumpe tor Lenkung 61-65
und GetriebeOlkreislauf, Drehschieber, Olleitungen, Ventile
27 = Einzelteile fOr Lenkzylinder 67
= Einzelteile tor Drehschieber 69
29 Fahrersitz = Einzelteile Fahrersitz, Sitzblech 71
30 Blechteile = Motorhaube, KotflOgel, Abdeckbleche, FuBble-che Luftleitbleche, 73-75
Gummimatten links und rechts am Motor
32 Auspuff = Auspufftopf, Asbestdichtlinse, Metallschlauch, Nachschalldampfer 77Hydraulik = Hydraulikpumpenantrieb, Hydraulikpumpe tor Ladeanlage, Saugleitung, 85-87
Druckleitung zum Steuergerat, ROcklaufleitung Steuergerat-Olbehalter, Steuergerat.
Steuergeratbetatigung, ROcklauffilter, Luftfilter, OlablaB-HydraulikOlbehalter,
Manometer-Druckanzeige-ROcklauffilter
= Einzelteile tor die Steuergerate 89
= Druckleitungen vom Steuergerat zum Hubzylinder 91
36 Druckleitungen vom Steuergerat zum Kippzylinder
= Lagerung des Hubrahmens an Zsb. Rahmen, Hubrahmen, Ladeschaufel, Kipphebel 93
Kippstange, Befestigung Hub- und Kippzylinder an der Ladeanlage und am
Fahrzeugrahmen, Schutzvorrichtung tor Ladeschaufel
= Hubzylinder, Kippzylinder 95
= SonderausrOstungen for die Ladeanlage 97
43 Werkzeug, Zubehor und Schlussel = Hinweisschilder, Werkzeuge, Unterlegkeil, Schlussel 99
So 1259 Heizung = Warmluftsammler, Faltenschlauch, Kabelband, LuftfOhrungsblech, Seilzug fur Drehschalter 101
(Kramer)
So 571 Heizung = Heizgerat, Kasten, LuftfOhrung, Schlauche, Steuergerat, Kraftstoffpumpe, Kraftstoffilter 103
(Eberspacher)
Fahrerkabine = Scheibenwischer vorne und hinten, lnnenleuchte, Arbeitsscheinwerfer 105
So 1258 = Fahrerkabinenteile, FahrerhaustOren, ROckspiegel, Dachluke 107-109
= Verkleidung Fahrerstand 111
So 1258
Fahrerkabine = Fahrerkabinenteile, ROckspiegel, Dachluke 113-115
(offen) = Verkleidung Fahrerstand 113-115
So 1255 ~rei~hauf~ fel ~ = Steuergerat, Steuergeratbetatigung, Druckleitungen
oc Ippsc au
So 1026 Greifschaufel = Greifschaufelteile 119
Greifschaufel = Hydraulik-lnstallation, Hydraulikzylinder 121
Hochkippschaufel = Hochkippschaufelteile 123
Hochkippschaufel = Hydraulik-lnstallation, Hydraulikzylinder 125
So 1256 Schnellwechseleinrichtung = Steuergerat, Druckleitungen, Steuergeratbetatigung 127
= Rahmen, Hydraulikzylinder, Hydraulik-lnstallation 129
So 1027 = Staplereinrichtung, Ladeschaufeln 131
= Greifschaufel, Greifschaufelteile 133
= Greifschaufel, Hydraulik-lnstallation, Hydraulikzylinder 135
= Baumverpflanzgerat 137
So 767 = FrontaufreiBer 137
So566/10 = Anbau Kehrmaschine mit Schmutzbehalter u. WasserfaB 139
= Einzelteile Kehrmaschine 141-147
So 1027 = Hochkippschaufel, Hochkippschaufelteile 149
= Hochkippschaufel, Hydraulik-lnstallation, Hydraulikzylinder 151
So 1027 = Seitenschwenkschaufel, Seitenschwenkschaufelteile 153
= Seitenschwenkschaufel, Hydraulikzylinder, Hydraulik-lnstallation 155
So 1016 = Anbau-Schwenkkran 157
= Anbau-Schwenkkran, Hydraulikzylinder, Rohrleitungen 159
So 583 Doppel-Luftfilter 161
So 1266 Schnellwechseleinrichtung = Zweizylinder-Anbau-Hubstapler (Typ E 13 SV) 163-171
So 1015 Schwingungsdimpfer fur Ladeanlage
Elektrische AusrOstung = Armaturenbrett, Scheinwerfer, Kontrollampen, Schalter, Verkleidung 79-83
unter dem Armaturenbrett, Batterie, Anlasser, Lichtmaschine

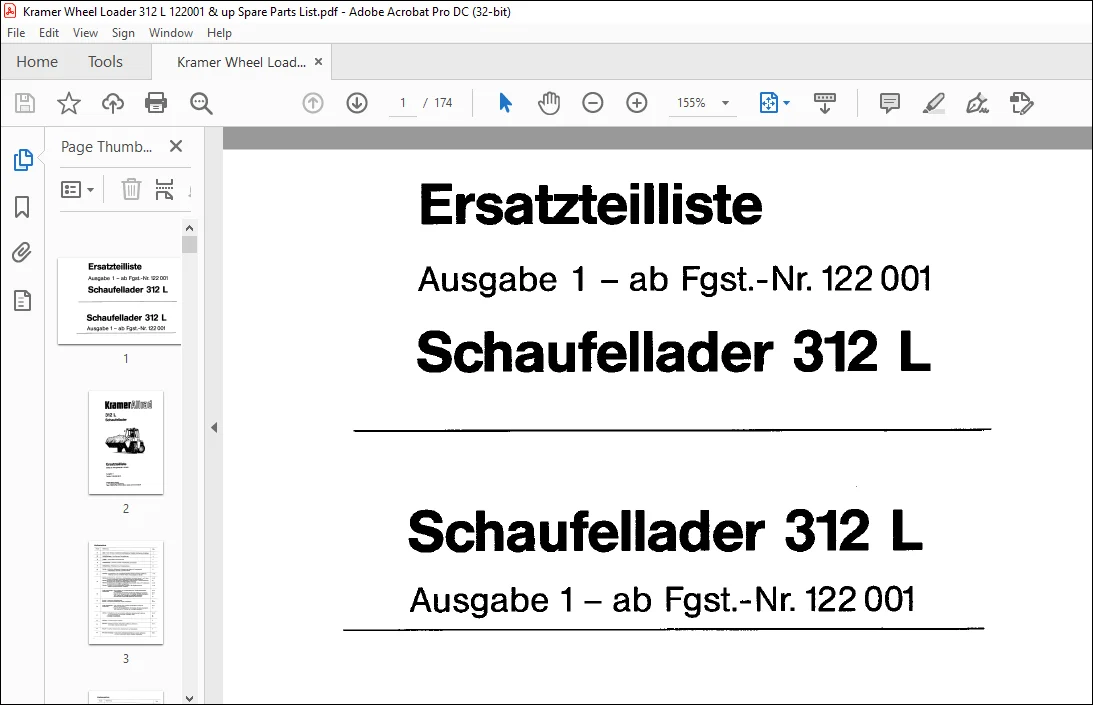

IMAGES PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is the same manual used by the DEALERSHIPS to SERVICE your vehicle.
- The manual can be all yours – Once payment is complete, you will be taken to the download page from where you can download the manual. All in 2-5 minutes time!!
- Need any other service / repair / parts manual, please feel free to contact us at heydownloadss @gmail.com . We may surprise you with a nice offer
