John Deere TRATOR 7515 CATÁLOGO DE PEÇAS DE REPOSIÇÃO – PDF DOWNLOAD (Portuguese)
FILE DETAILS:
John Deere TRATOR 7515 CATÁLOGO DE PEÇAS DE REPOSIÇÃO – PDF DOWNLOAD (Portuguese)
Language : Portuguese
Pages : 601
Downloadable : Yes
File Type : PDF
Size: 11.8 MB
TABLE OF CONTENTS:
John Deere TRATOR 7515 CATÁLOGO DE PEÇAS DE REPOSIÇÃO – PDF DOWNLOAD (Portuguese)
PC9366P – TRATOR 7515 – AUG-07 1
Contents 1
20 – MOTOR 31
A01 – INDICE DE GRUPO 31
A02 – INDICE DE GRUPO 32
A03 – INDICE DE GRUPO 33
2 – TAMPA DAS VALVULAS (MOTOR 68L) 34
3 – RESPIRO (MOTOR 68L) 35
4 – BALANCIM / EIXO / BATEDOR / VARETA (MOTOR 68L) 36
5 – CABECOTE (MOTOR 68L) 37
6 – VALVULA / ASSENTO DE VALVULA / MOLA / RODADOR (MOTOR 68L) 38
7 – SENSOR DE TEMPERATURA DA AGUA (MOTOR 68L) 39
8 – BLOCO DOS CILINDROS (MOTOR 68L) 40
10 – BLOCO DOS CILINDROS COM PECAS MOVEIS (MOTOR 68L) 42
12 – EIXOS DE CAMES (MOTOR 68L) 44
13 – VIRABREQUIM / MANCAIS (MOTOR 68L) 45
14 – BIELA / MANCAIS (MOTOR 68L) 46
15 – KIT DA CAMISA DO CILINDRO (MOTOR 68L) 47
16 – SENSOR DA PRESSAO DO OLEO (MOTOR 68L) 48
17 – VARETA NIVEL / GUIA (LADO ESQUERDO) (MOTOR 68L) 49
18 – TAMPA, SEM BOCAL DE OLEO (LADO DIREITO) (MOTOR 68L) 50
19 – BOCAL DO OLEO (LADO ESQUERDO) (MOTOR 68L) 51
20 – CARTER DE OLEO (MOTOR 68L) 52
21 – BOMBA DE OLEO (MOTOR 68L) 53
22 – FILTRO DE OLEO (MOTOR 68L) 54
23 – LINHAS DE OLEO DO FILTRO (MOTOR 68L) 55
24 – RESFRIADOR DE OLEO (MOTOR 68L) 56
25 – CASCACA INTERMEDIARIA (RESFRIADOR DE OLEO / BOMBA DE 57
26 – BOMBA DE AGUA (MOTOR 68L) 58
28 – ENTRADA DA BOMBA DE AGUA (MOTOR 68L) 60
29 – POLIA DA BOMBA DE AGUA (MOTOR 68L) 61
30 – TERMOSTATO (MOTOR 68L) 62
31 – CARCACA DO TERMOSTATO / TUBO DE DERIVACAO (MOTOR 68L) 63
32 – POLIA DO VIRABREQUIM E AMORTECEDOR DE TORCAO (MOTOR 68L) 64
33 – TAMPA DA DISTRIBUICAO (MOTOR 68L) 65
34 – SENSOR DE ROTACAO (MOTOR 68L) 66
35 – PLACA FRONTAL (MOTOR 68L) 67
36 – ENGRENAGEM DE DISTRIBUICAO SUPERIOR (MOTOR 68L) 68
37 – ENGRENAGEM DE DISTRIBUICAO INFERIOR (MOTOR 68L) 69
38 – VOLANTE (MOTOR 68L) 70
39 – CARCACA DO VOLANTE (MOTOR 68L) 71
40 – BOMBA DE ALIMENTACAO (MOTOR 68L) 72
42 – FILTRO DE COMBUSTIVEL (MOTOR 68L) 74
44 – FILTRO DE COMBUSTIVEL / VASO DE DECANTACAO 76
45 – BOMBA INJETORA (MOTOR 68L) 77
46 – SOLENOIDE DA BOMBA INJETORA (MOTOR 68L) 78
47 – BICO INJETOR (MOTOR 68L) 79
48 – TUBULACAO DE COMBUSTIVEL (MOTOR 68L) 80
49 – COLETOR DE ADMISSAO DE AR (MOTOR 68L) 81
50 – COLETOR DE ESCAPE (MOTOR 68L) 82
51 – TUBULACOES DE OLEO TURBOCOMPRESSOR (MOTOR 68L) 83
52 – TURBOCOMPRESSOR (MOTOR 68L) 84
54 – JOGO DE JUNTAS DO MOTOR (MOTOR 68L) 86
56 – JOGO DE JUNTAS DE REPARACAO DO CABECOTE (MOTOR 68L) 88
57 – JOGO DE JUNTAS DE REPARACAO DO CABECOTE 89
58 – JOGO DE REPARACAO DO MOTOR (MOTOR 68L) 90
60 – JUNTA LIQUIDA (MOTOR 68L) 92
61 – GRAXA PARA MANCAIS E EIXO DE CAMES (MOTOR 68L) 93
62 – LIQUIDO DE ARREFECIMENTO (MOTOR 68L) 94
30 – PERIFERICOS DO MOTOR, TANQUE, SISTEMA DE ADMISSAO 95
A01 – INDICE DE GRUPO 95
A02 – INDICE DE GRUPO 96
A03 – INDICE DE GRUPO 97
A04 – INDICE DE GRUPO 98
1 – SUPORTE FRONTAL DO MOTOR 99
2 – SUSPENSAO DO MOTOR100
4 – CONSOLE DO VENTILADOR E PECAS DE MONTAGEM102
5 – TENSOR DA CORREIA103
6 – POLIA DO VENTILADOR104
9 – CORREIA DO MOTOR107
10 – RADIADOR / PROTECAO DA HELICE / MANGUEIRAS DE REFRIGERACAO108
12 – RESFRIADOR DE OLEO (SEM CABINE)110
13 – RESFRIADOR DE OLEO (CABINE)111
14 – LINHAS DO RESFRIADOR DE OLEO (SYNCROPLUS)112
16 – LINHAS DO RESFRIADOR DE OLEO (POWRQUAD)114
18 – LINHAS DE CALEFACAO116
21 – SUPORTE DO TANQUE DE COMBUSTIVEL119
22 – DEPOSITO DE COMBUSTIVEL120
24 – PROTECAO DO TANQUE DE COMBUSTIVEL122
25 – DEPOSITO DE COMBUSTIVEL – AUXILIAR123
26 – SUPORTE DO DEPOSITO DE COMBUSTIVEL – AUXILIAR124
28 – PRE FILTRO DE COMBUSTIVEL126
29 – PROTECAO DO TANQUE DE COMBUSTIVEL (AUXILIAR)127
30 – MANGUEIRAS DE COMBUSTIVEL128
32 – VARETA DO ACELERADOR130
34 – FILTRO DE AR132
36 – MANGUEIRA DE ADMISSAO DE AR134
38 – SILENCIADOR136
40 – SISTEMA DE ESCAPE138
42 – SISTEMA DE ESCAPE (CABINE)140
40 – SISTEMA ELETRICO143
A01 – INDICE DE GRUPO143
A02 – INDICE DE GRUPO144
A03 – INDICE DE GRUPO145
A04 – INDICE DE GRUPO146
A05 – INDICE DE GRUPO147
2 – BATERIA / FIXACAO DA BATERIA148
3 – MOTOR DE PARTIDA (DENSO)149
4 – MOTOR DE PARTIDA150
6 – MOTOR DE PARTIDA152
8 – SUPORTE DO ALTERNADOR (SEM CABINE)154
9 – SUPORTE DO ALTERNADOR (CABINE)155
10 – PECAS DO ALTERNADOR156
12 – LUZ TRASEIRA158
13 – BUZINA159
14 – LUZES DE TRABALHO160
15 – PISCAS DIRECIONAIS E LUZES DE POSICAO161
16 – FAROIS DIANTEIROS162
18 – CABOS DA BATERIA164
20 – CHICOTE DE ALIMENTACAO166
22 – ALARME DO RE (SPECIAL EDITION)168
24 – LUZ DO RE170
26 – CHICOTE DO MOTOR172
28 – CHICOTE E RELE DE PARTIDA174
30 – CHICOTE DO CAPO (LUZES DIANTEIRAS E DE TRABALHO)176
32 – SUPORTE PARA CABOS/CHICOTES DA TRANSMISSAO178
33 – CHICOTE DA TRANSMISSAO (SEM CABINE)179
34 – CHICOTE DA TRANSMISSAO (COM CABINE)180
36 – CHICOTE DA TRANSMISSAO (TRASEIRO) (CABINE)182
38 – CHICOTE DA TRANSMISSAO (TRASEIRO) (EPCC)184
40 – CHICOTE DA PLATAFORMA DO OPERADOR SEM CABINE186
42 – CHICOTE DA CABINE188
44 – CANAL PARA CHICOTE ELETRICO190
45 – CHICOTE DO PAINEL191
46 – CHICOTE DO TETO192
48 – CHICOTE DO AUTOFALANTE194
49 – CHICOTE DE ALIMENTACAO ELX E ACESSORIOS195
50 – CHICOTE DO AR CONDICIONADO196
51 – UNIDADE BASICA DE CONTROLE (BCU)197
52 – FUSIVEIS, DIODOS, RELES198
53 – FUSIVEIS, DIODOS, RELES199
54 – CAIXA DE FUSIVEIS / ADESIVOS200
56 – CAIXA DE FUSIVEIS / ADESIVOS202
58 – CONECTORES 1-4-TERMINAIS204
60 – CONECTORES 6, 8 OU 10 TERMINAIS206
62 – CONECTORES (1, 2 OU 20 TERMINAIS)208
63 – CONECTORES 2 OU 10-TERMINAIS209
64 – CONECTOR (42 TERMINAL)210
66 – CONECTORES212
67 – CONECTORES213
68 – CONECTORES214
70 – CONECTORES PARA A UNIDADE DE CONTROLE BASICA216
72 – CONECTORES E OLHAIS218
73 – CHICOTE DO REBOQUE219
53 – TRANSMISSAO POWRQUAD221
A01 – INDICE DE GRUPO221
A02 – INDICE DE GRUPO222
1 – PROTECAO DO VOLANTE223
2 – CARDAN DO MOTOR224
4 – EMBREAGEM DE TRACAO226
6 – INVERSOR HIDRAULICO228
8 – EMBREAGEM DE TRANSMISSAO DIRETA230
10 – FREIOS DAS PLANETARIAS232
12 – ENGRENAGENS SOLARES234
13 – EIXO DE SAIDA DA TRANSMISSAO235
14 – CONJUNTO DE PLANETARIOS DE ENTRADA236
16 – BOMBA DE OLEO DA TRANSMISSAO238
18 – CARCACA FRONTAL DA TRANSMISSAO240
20 – CARCACA (COM CONTROLE DE REVERSAO MECANICA)242
22 – TAMPA DIREITA E VALVULAS244
24 – SENSORES / PRESSOSTATOS246
26 – PECAS MONTADAS248
28 – FILTRO DE OLEO DA TRANSMISSAO250
56 – SISTEMA DE TRANSMISSAO251
A01 – INDICE DE GRUPO251
A02 – INDICE DE GRUPO252
A03 – INDICE DE GRUPO253
2 – CAIXA DE GRUPOS, EIXO DE ACIONAMENTO254
4 – EIXO DE SAIDA DO DIFERENCIAL, CAMBIO DE GRUPOS256
6 – BLOQUEIO DE ESTACIONAMENTO258
8 – EIXO DO MECANISMO DE CAMBIO260
10 – ELEMENTOS DE COMANDO, CAMBIO DE GRUPOS262
12 – CAIXA DA EMBREAGEM DO MFWD264
14 – TRACAO DIANTEIRA – EMBREAGEM MULTIDISCO266
16 – CAIXA DO DIFERENCIAL268
18 – DIFERENCIAL270
20 – LINHAS DE OLEO DA TRANSMISSAO272
22 – LINHAS DE OLEO BLOQUEIO DO DIFERENCIAL274
24 – EIXO TRASEIRO276
26 – CAIXA DA TOMADA DE POTENCIA278
28 – TDP TRASEIRA280
30 – CONTRA EIXO DA TDF282
32 – EMBREAGEM DA TDP284
34 – SUPORTE DO ROLAMENTO DA TDP286
35 – EIXO DE SAIDA DA TDP TRASEIRA287
36 – VALVULA DE COMANDO, TDP TRASEIRA288
38 – PROTECAO DA TDP290
39 – SANGRADOR DO FREIO, CARCACA DO DIFERENCIAL291
60 – SISTEMA DE DIRECAO E FREIO293
A01 – INDICE DE GRUPO293
A02 – INDICE DE GRUPO294
1 – VOLANTE / PECAS DE FIXACAO295
2 – COLUNA DE DIRECAO296
4 – UNIDADE DE DIRECAO HIDROSTATICA298
5 – KIT DE REPARO DA UNIDADE DE DIRECAO HIDROSTATICA299
6 – LINHAS DA DIRECAO HIDROSTATICA (EPCC)300
8 – LINHAS DA DIRECAO HIDROSTATICA (CABINE)302
10 – ATENUADOR304
12 – LINHAS DA DIRECAO HIDROSTATICA306
14 – PEDAIS DO FREIO, INTERRUPTOR DO FREIO308
16 – VALVULA DO FREIO310
18 – LINHAS DE OLEO DO FREIO312
20 – LINHAS HIDRAULICAS DO FREIO314
21 – DISCO DO FREIO315
70 – SISTEMA HIDRAULICO317
A01 – INDICE DE GRUPO317
A02 – INDICE DE GRUPO318
A03 – INDICE DE GRUPO319
2 – LEVANTE HIDRAULICO320
4 – SENSOR DE PROFUNDIDADE, LEVANTE HIDRAULICO322
5 – CILINDRO DO LEVANTE323
6 – LINHAS DE OLEO, CILINDRO DO LEVANTE324
7 – CABOS DO LEVANTE325
8 – SENSOR DE CONTROLE DE CARGA, BARRA DE TRACAO326
10 – BARRA ESTABILIZADORA328
12 – BARRA DE TRACAO, TELESCOPICAS330
14 – BARRA DE TRACAO HOOK332
16 – TENSORES LATERAIS334
18 – TENSOR CENTRAL HOOK336
19 – SUPORTE DO TENSOR CENTRAL337
20 – SUPORTE DA VALVULA PRIORITARIA DE ENTRADA338
21 – PECAS PARA MONTAGEM DA VALVULA PRIORITARIA339
22 – VALVULA PRIORITARIA DE ENTRADA (100LPM)340
24 – VALVULA DE CONTROLE DO LEVANTE HIDRAULICO – MOTOR DE PASSO342
26 – BOMBA HIDRAULICA – ACIONAMENTO344
28 – BOMBA DE CARGA (100LPM)346
30 – CONEXOES DA BOMBA DE CARGA (41CM3) (100LPM)348
32 – FILTRO DE OLEO HIDRAULICO350
34 – BOMBA HIDRAULICA (41CM3) (100LPM)352
37 – CONEXOES DA VALVULA DE PRIORIDADE (100 LPM)355
38 – DEPOSITO DE OLEO HIDRAULICO, LINHAS HIDRAULICAS356
40 – VALVULA DE CONTROLE REMOTO (SERIE 300)358
42 – KIT DE REPARO DA VALVULA DE CONTROLE REMOTO (SERIE 300)360
44 – KIT DE REPARO DA VALVULA DE CONTROLE REMOTO (SERIE 300)362
46 – KIT DE CONVERSAO DA VALVULA DE CONTROLE REMOTO (SERIE 300)364
48 – ENGATE RAPIDO366
50 – VALVULA DE CONTROLE (SERIE 100)368
51 – KIT DE REPAROS DA VALVULA DE CONTROLE 100369
52 – TAMPAS DO COMANDO370
54 – TAMPA DIREITA, VALVULA DE COMANDO REMOTO (SERIE 300)372
80 – CHASSI, EIXO DIANTEIRO, CAPO, GRADES E RODAS375
A01 – INDICE DE GRUPO375
A02 – INDICE DE GRUPO376
A03 – INDICE DE GRUPO377
2 – CHASSI, PECAS DE MONTAGEM378
3 – CHASSI E PECAS DE MONTAGEM379
4 – CAPO E GRADE DO RADIADOR380
6 – LOGOTIPO E DECALCOS382
7 – PESOS DIANTEIROS383
8 – SUPORTE DOS PESOS FRONTAIS384
9 – PARALAMAS DIANTEIROS385
10 – RODAS DIANTEIRAS386
12 – RODAS TRASEIRAS (PINHAO E CREMALHEIRA)388
14 – CONTRA PESOS390
15 – EIXO DE TRACAO DIANTEIRO391
16 – EIXO DIANTEIRO, SUSPENSAO392
18 – TRACAO DIANTEIRA, EIXO DE TRANSMISSAO394
20 – PONTE DO EIXO – AS2060396
22 – PONTE DO EIXO – AS3060398
24 – PONTE DO EIXO – AS3060400
26 – FLANGE DO ACIONAMENTO DA TRACAO DIANTEIRA402
28 – ACIONAMENTO DA TRACAO DIANTEIRA, COROA E PINHAO404
30 – DIFERENCIAL406
32 – TRACAO DIANTEIRA, JUNTA UNIVERSAL DUPLA408
33 – JUNTA DE DIRECAO409
34 – DIRECAO – AS2060410
36 – CONJUNTO PLANETARIO – AS2060412
38 – CILINDRO DE DIRECAO – AS2060414
41 – EIXO DA TDM (DANA)417
42 – PONTES DO EIXO, TDM (DANA)418
44 – FLANGE DO ACIONAMENTO DA TRACAO DIANTEIRA (DANA)420
46 – BLOQUEIO DO DIFERENCIAL MULTIDISCO, TDM (DANA)422
48 – JUNTA UNIVERSAL DUPLA, TDM (DANA)424
50 – CARCACA DA ARTICULACAO, TDM (DANA)426
52 – CONJUNTO PLANETARIO, TDM (DANA)428
54 – CILINDRO DA DIRECAO, TDM (DANA)430
56 – SUPORTE DO CAPO432
58 – SUPORTE DA BARRA DE TRACAO434
59 – BARRA DE TRACAO435
60 – CAIXA DE FERRAMENTAS436
61 – CAIXA DE FERRAMENTAS437
62 – PLUGS DE PLASTICO E ABRACADEIRAS438
64 – ACESSORIOS440
65 – DECALCOS441
92 – PLATAFORMA DO OPERADOR443
A01 – INDICE DE GRUPO443
A02 – INDICE DE GRUPO444
A03 – INDICE DE GRUPO445
A04 – INDICE DE GRUPO446
2 – ESTRUTURA DA PLATAFORMA DO OPERADOR448
4 – SUSPENSAO DA PLATAFORMA DO OPERADOR450
6 – SUPORTE DO PAINEL452
8 – PECAS DE REVESTIMENTO (PARTE TRASEIRA)454
10 – REVESTIMENTO INTERNO456
12 – REVESTIMENTO DO PARALAMA458
13 – REVESTIMENTO TRASEIRO DA CABINE (INTERNO)459
14 – PISO DA CABINE460
16 – TAPETE462
18 – CHAPAS DA PLATAFORMA DO OPERADOR464
20 – REVESTIMENTO LATERAL466
22 – PARALAMA468
24 – PEGADOR470
26 – ESCADA472
28 – ESCADA474
30 – PEGADOR (EPCC)476
32 – TETO INTERNO DA CABINE478
34 – TETO DA CABINE480
36 – JANELA TRASEIRA482
38 – JANELA LATERAL DA CABINE484
40 – TRINCO DA PORTA486
42 – PORTA488
44 – PARABRISA490
46 – PORTA (RH)492
48 – VEDACAO DA CABINE494
50 – CONJUNTO DE RETENCAO DOS CABOS DE COMANDO496
93 – CONTROLE, ACESSORIOS E AR CONDICIONADO497
A01 – INDICE DE GRUPO497
A02 – INDICE DE GRUPO498
A03 – INDICE DE GRUPO499
2 – PAINEL500
4 – COMPONENTES ELETRICOS502
6 – INTERRUPTOR DA TRACAO DIANTEIRA504
7 – INTERRUPTOR DE BLOQUEIO DO DIFERENCIAL505
8 – PEDAL DA EMBREAGEM506
10 – CABO DA EMBREAGEM508
12 – ACELERADOR DE PE510
14 – CONTROLE DO CONSOLE (CABINE)512
16 – CONTROLE DO CONSOLE (EPCC)514
18 – RESERVATORIO DE AGUA DO LIMPADOR DO PARABRISA516
20 – LIMPADOR DO PARABRISA518
22 – COMSOLE DO RADIO520
23 – RETROVISOR521
24 – RETROVISOR INTERNO522
26 – PARA SOL524
27 – CONTROLE REMOTO EXTERNO DO LEVANTE525
28 – UNIDADE DE AR-CONDICIONADO526
30 – TAMPA DA UNIDADE DE AR-CONDICIONADO528
32 – FILTRO DO AR CONDICIONADO530
34 – LUZES INTERNAS, CONDUTORES DE AR532
36 – DRENO DE AGUA DO AR CONDICIONADO534
38 – LINHAS DO AR CONDICIONADO536
40 – FILTRO SECADOR DA CABINE E PRESSOSTATO538
41 – COMPRESSOR DO AR CONDICIONADO539
42 – LINHAS DO AR CONDICIONADO540
94 – CABOS, ASSENTO543
A01 – INDICE DE GRUPO543
2 – SUPORTE DAS ALAVANCAS544
3 – SUPORTE DOS CABOS545
4 – CABOS DE MARCHA E PARK (POWRQUAD)546
6 – ALAVANCA DO CAMBIO DE MARCHAS (POWRQUAD)548
8 – CABOS DE GRUPOS550
10 – ALAVANCA DE MUDANCA DE GRUPOS552
12 – ACELERADOR MANUAL554
14 – ALAVANCA DE CONTROLE DAS VCR556
16 – SUPORTE DAS ALAVANCAS DA TDP558
17 – CONSOLE LATERAL SEM CONTROLE DO LEVANTE HIDRAULICO559
18 – CONSOLE LATERAL COM CONTROLE DO LEVANTE HIDRAULICO560
20 – CONTROLE DO LEVANTE HIDRAULICO562
22 – INTERRUPTOR DA TDP564
25 – ASSENTOS567
26 – ASSENTOS568
28 – ASSENTOS570
30 – ASSENTOS572
31 – ASSENTOS573
32 – KITS PARA ASSENTO CONFORT574
34 – KITS PARA ASSENTO CONFORT576

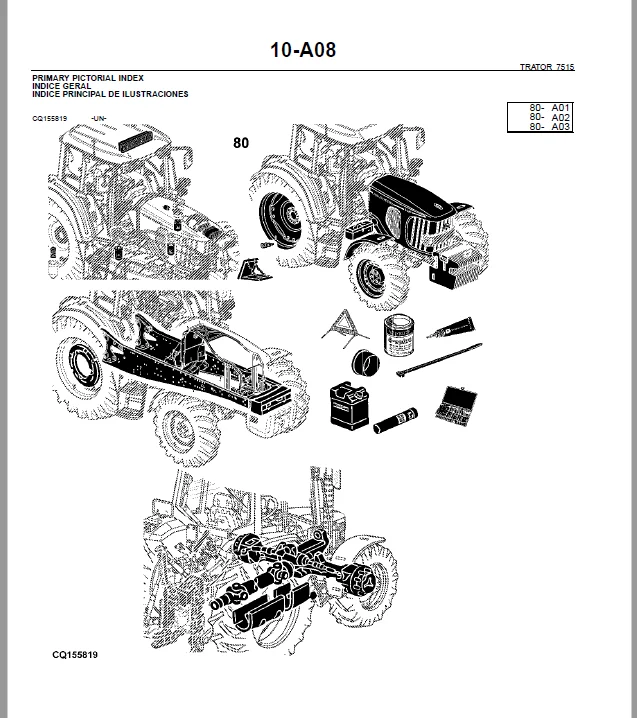

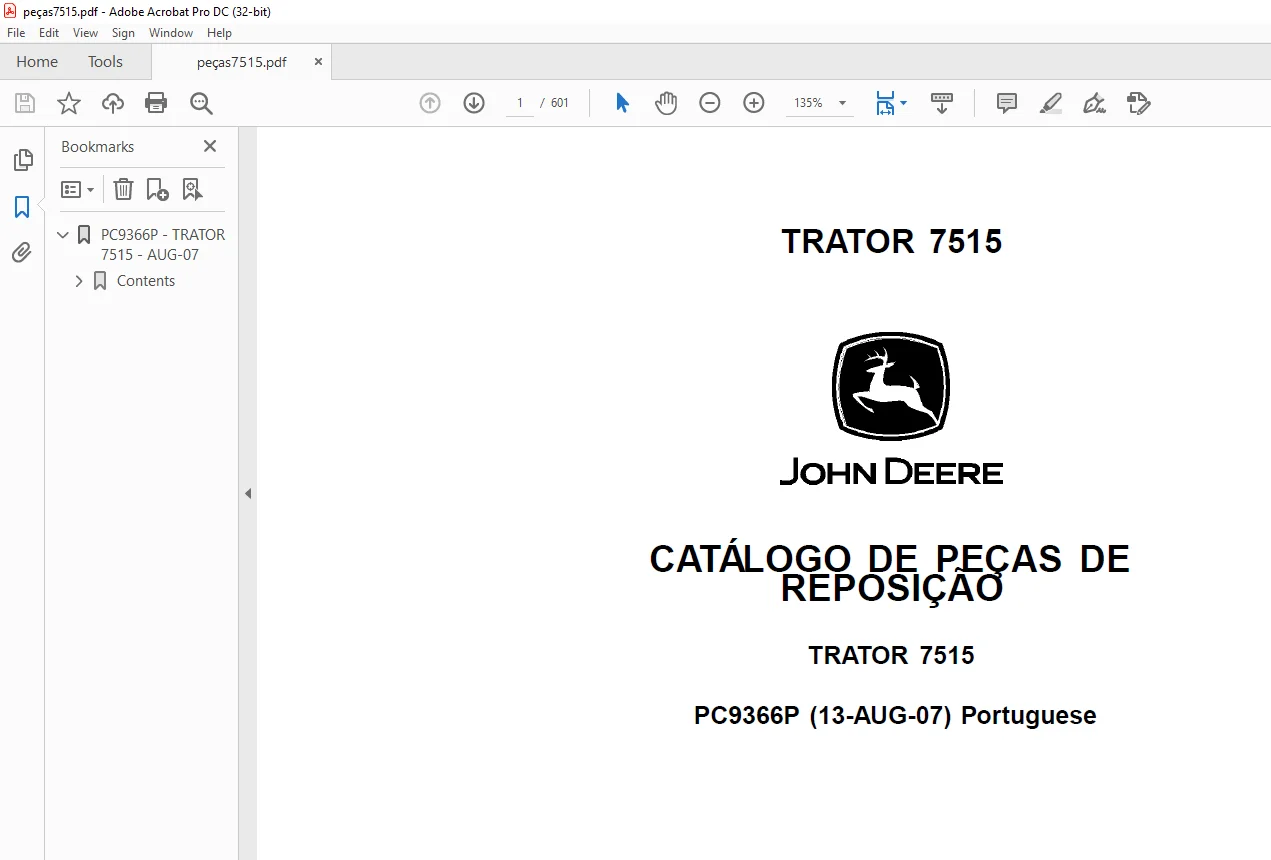

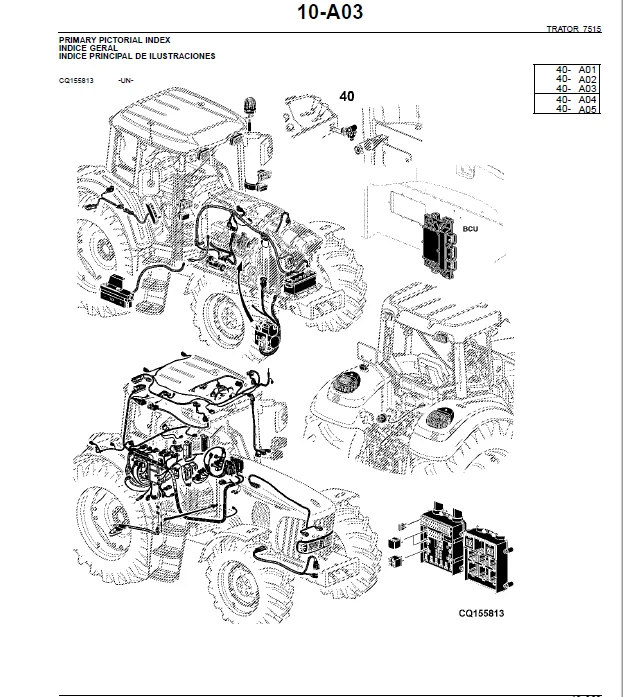

IMAGES PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is the SAME manual used by the dealers to troubleshoot any faults in your vehicle. This can be yours in 2 minutes after the payment is made.
- Contact us at [email protected] should you have any queries before your purchase or that you need any other service / repair / parts operators manual.
S.V
