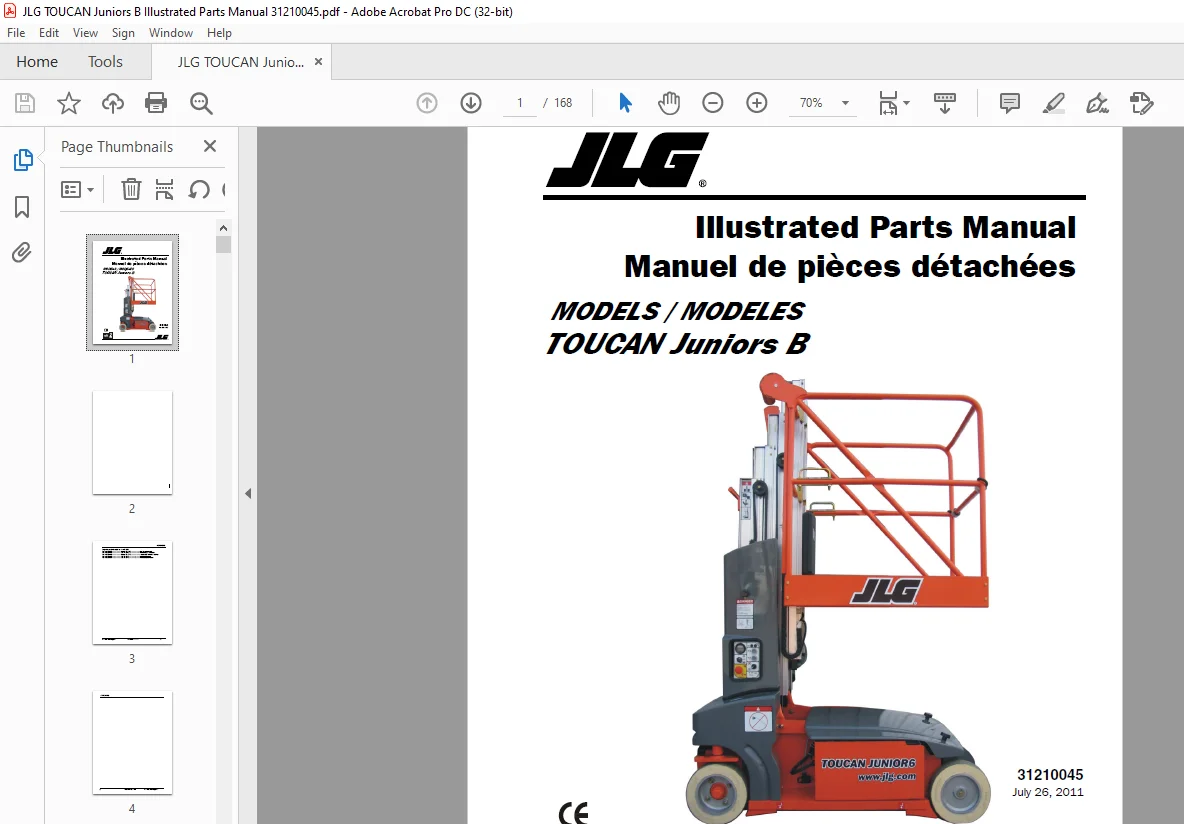

JLG Juniors B Illustrated Parts Manual 31210045 – PDF DOWNLOAD
FILE DETAILS:
JLG Juniors B Illustrated Parts Manual 31210045 – PDF DOWNLOAD
Language : English
Pages : 168
Downloadable : Yes
File Type : PDF
IMAGES PREVIEW OF THE MANUAL:

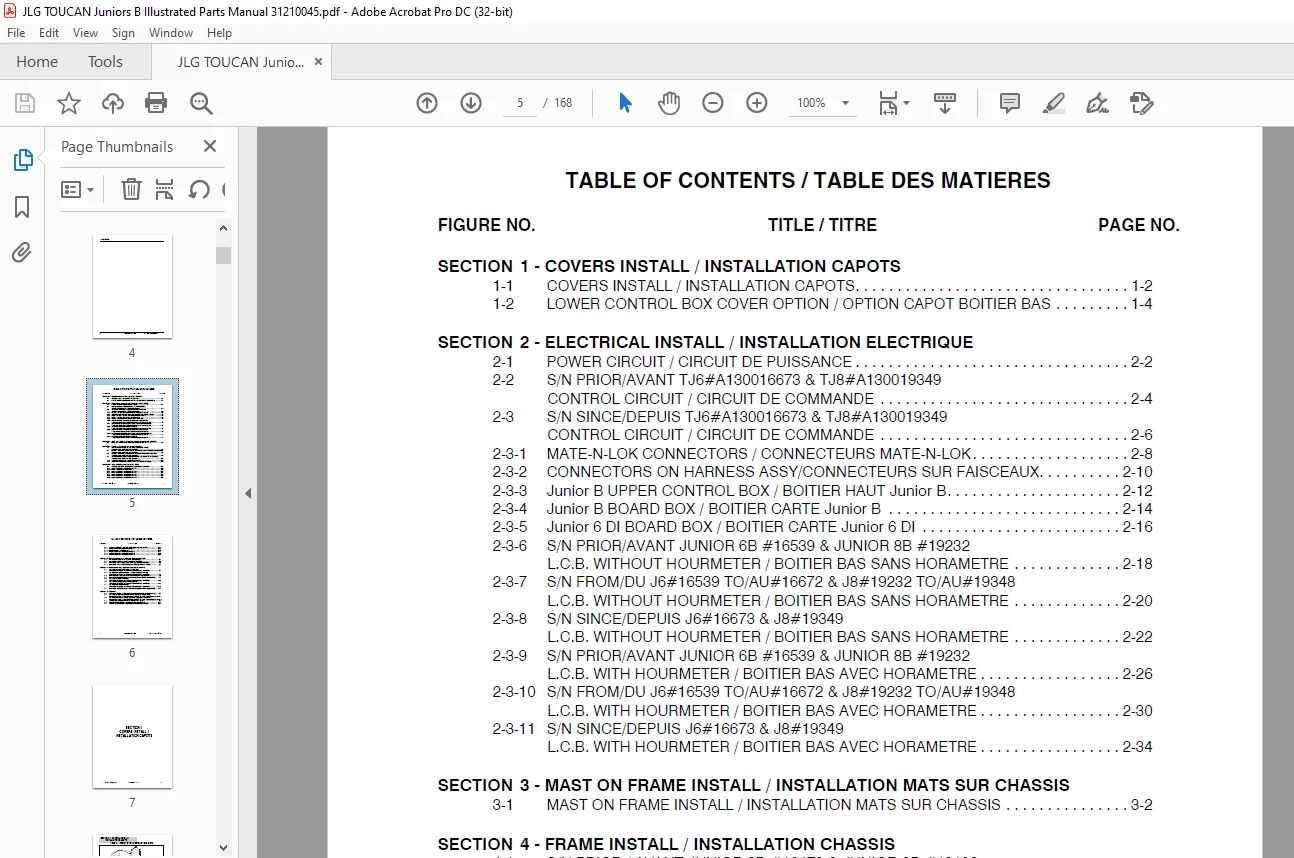

TABLE OF CONTENTS:
JLG Juniors B Illustrated Parts Manual 31210045 – PDF DOWNLOAD
SECTION 1 COVERS INSTALL / INSTALLATION CAPOTS 7
FIGURE 1-1 COVERS INSTALL / INSTALLATION CAPOTS 8
FIGURE 1-2 LOWER CONTROL BOX COVER OPTION / OPTION CAPOT BOITIER BAS 10
SECTION 2 ELECTRICAL INSTALL / INSTALLATION ELECTRIQUE 13
FIGURE 2-1 POWER CIRCUIT / CIRCUIT DE PUISSANCE 14
FIGURE 2-2 S/N PRIOR/AVANT TJ6#A130016673 & TJ8#A130019349 CONTROL CIRCUIT / CIRCUIT DE COMMANDE 16
FIGURE 2-3 S/N SINCE/DEPUIS TJ6#A130016673 & TJ8#A130019349 CONTROL CIRCUIT / CIRCUIT DE COMMANDE 18
FIGURE 2-3-1 MATE-N-LOK CONNECTORS / CONNECTEURS MATE-N-LOK 20
FIGURE 2-3-2 CONNECTORS ON HARNESS ASSY/CONNECTEURS SUR FAISCEAUX 22
FIGURE 2-3-3 Junior B UPPER CONTROL BOX / BOITIER HAUT Junior B 24

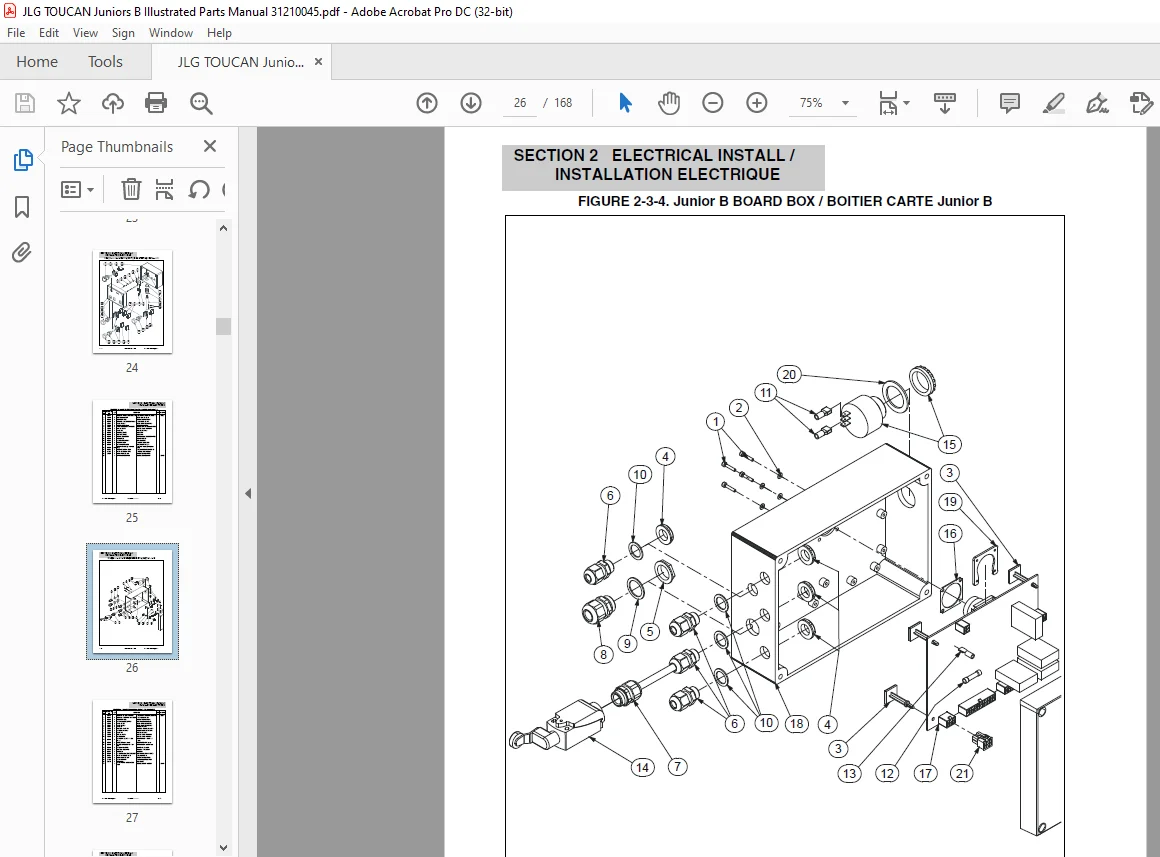

FIGURE 2-3-4 Junior B BOARD BOX / BOITIER CARTE Junior B 26
FIGURE 2-3-5 Junior 6 DI BOARD BOX / BOITIER CARTE Junior 6 DI 28
FIGURE 2-3-6 S/N PRIOR/AVANT JUNIOR 6B #16539 & JUNIOR 8B #19232 L C B WITHOUT HOURMETER / BOITIER BAS SANS HORAMETRE 30
FIGURE 2-3-7 S/N FROM/DU J6#16539 TO/AU#16672 & J8#19232 TO/AU#19348 L C B WITHOUT HOURMETER / BOITIER BAS SANS HORAMETRE 32
FIGURE 2-3-8 S/N SINCE/DEPUIS J6#16673 & J8#19349 L C B WITHOUT HOURMETER / BOITIER BAS SANS HORAMETRE 34
FIGURE 2-3-9 S/N PRIOR/AVANT JUNIOR 6B #16539 & JUNIOR 8B #19232 L C B WITH HOURMETER / BOITIER BAS AVEC HORAMETRE 38
FIGURE 2-3-10 S/N FROM/DU J6#16539 TO/AU#16672 & J8#19232 TO/AU#19348 L C B WITH HOURMETER / BOITIER BAS AVEC HORAMETRE 42
FIGURE 2-3-11 S/N SINCE/DEPUIS J6#16673 & J8#19349 L C B WITH HOURMETER / BOITIER BAS AVEC HORAMETRE 46
SECTION 3 MAST ON FRAME INSTALL / INSTALLATION MATS SUR CHASSIS 49
FIGURE 3-1 MAST ON FRAME INSTALL / INSTALLATION MATS SUR CHASSIS 50
SECTION 4 FRAME INSTALL / INSTALLATION CHASSIS 53
FIGURE 4-1 S/N PRIOR / AVANT JUNIOR 6B #16478 & JUNIOR 8B #19198 FRAME INSTALL / INSTALLATION CHASSIS 54
FIGURE 4-2 FROM/DE JUNIOR 6B #16478 TO/A 16504 (+16507) & JUNIOR 8B #19198 TO/A 19209 FRAME INSTALL / INSTALLATION CHASSIS 60
FIGURE 4-3 FROM/DE JUNIOR 6B #16505 TO/A 16620 & JUNIOR 8B #19210 TO/A 19282 FRAME INSTALL / INSTALLATION CHASSIS 66
FIGURE 4-4 S/N SINCE / DEPUIS JUNIOR 6B #A130016621 AND JUNIOR 8B #A130019283 FRAME INSTALL / INSTALLATION CHASSIS 72
FIGURE 4-4-1 CHARGER CONNECTORS / PRISES CHARGEUR 78
FIGURE 4-4-2 COMPLETE POWER UNIT 1 25cc / CENTRALE COMPLETE 1 25cm³ 80
SECTION 5 MASTS INSTALL / INSTALLATION MATS 83
FIGURE 5-1 TOUCAN JUNIOR 8B – MASTS INSTALL / INSTALLATION MATS 84
FIGURE 5-1-1 MAST 1 ASSEMBLY / ASSEMBLAGE MAT 1 88
FIGURE 5-1-1-1 MAST CYLINDER / VERIN DE MAT 90
FIGURE 5-1-2 MAST 2 ASSEMBLY / ASSEMBLAGE MAT 2 92
FIGURE 5-1-3 MAST 3 ASSEMBLY / ASSEMBLAGE MAT 3 94
FIGURE 5-1-4 MAST 4 ASSEMBLY / ASSEMBLAGE MAT 4 96
FIGURE 5-1-5 MAST 5 ASSEMBLY / ASSEMBLAGE MAT 5 98
FIGURE 5-1-6 MAST 6 ASSEMBLY / ASSEMBLAGE MAT 6 100
FIGURE 5-2 TOUCAN JUNIOR 6B – MASTS INSTALL / INSTALLATION MATS 102
FIGURE 5-2-1 MAST 1 ASSEMBLY / ASSEMBLAGE MAT 1 106
FIGURE 5-2-1-1 MAST CYLINDER / VERIN DE MAT 108
FIGURE 5-2-2 MAST 2 ASSEMBLY / ASSEMBLAGE MAT 2 110
FIGURE 5-2-3 MAST 3 ASSEMBLY / ASSEMBLAGE MAT 3 112
FIGURE 5-2-4 MAST 4 ASSEMBLY / ASSEMBLAGE MAT 4 114
SECTION 6 PLATFORM INSTALL / INSTALLATION PLATE-FORME 117
FIGURE 6-1 PLATFORM INSTALL / INSTALLATION PLATE-FORME 118
FIGURE 6-1-1 PLATFORM ASSEMBLY / ASSEMBLAGE PLATE-FORME 120
FIGURE 6-2 JUNIOR 6DI – PLATFORM INSTALL / INSTALLATION PLATE-FORME 122
FIGURE 6-2-1 JUNIOR 6DI – PLATFORM ASSEMBLY / ASSEMBLAGE PLATE-FORME 124
SECTION 7 DECALS INSTALL / INSTALLATION AUTOCOLLANTS 127
FIGURE 7-1 S/N PRIOR/AVANT #A130016505 + #A130016507 JUNIOR 6B STD DECAL KIT / JEU AUTOCOLLANTS STD JUNIOR 6B 128
FIGURE 7-2 S/N SINCE/DEPUIS #A130016508 + (A130016505 & A130016506) JUNIOR 6B STD DECAL KIT / JEU AUTOCOLLANTS STD JUNIOR 6B 130
FIGURE 7-3 JUNIOR 6 DI STD DECAL KIT / JEU AUTOCOLLANTS STD JUNIOR 6 DI 132
FIGURE 7-4 JUNIOR 6B COUNTRIES DECAL KIT / JEU AUTOCOLLANTS PAYS JUNIOR 6B 134
FIGURE 7-5 S/N PRIOR/AVANT #A130019210 JUNIOR 8B STD DECAL KIT / JEU AUTOCOLLANTS STD JUNIOR 8B 138
FIGURE 7-6 S/N FROM/DE #A130019210 TO/A #A130019337 JUNIOR 8B STD DECAL KIT / JEU AUTOCOLLANTS STD JUNIOR 8B 140
FIGURE 7-7 S/N SINCE/DEPUIS #A130019338 JUNIOR 8B STD DECAL KIT / JEU AUTOCOLLANTS STD JUNIOR 8B 142
FIGURE 7-8 JUNIOR 8B COUNTRIES DECAL KIT / JEU AUTOCOLLANTS PAYS JUNIOR 8B 144
SECTION 8 OPTIONS 147
FIGURE 8-1 115VAC PLATFORM SOCKET INSTALL / INSTALLATION PRISE PANIER 115VAC 148
FIGURE 8-2 S/N PRIOR/AVANT JUNOIR6 #A130016508 & JUNIOR8 #A130019210 230VAC PLATFORM SOCKET INSTALL/INSTALLATION PRISE PLATE-FORME 230VAC 150
FIGURE 8-3 S/N SINCE/DEPUIS JUNOIR6 #A130016508 & JUNIOR8 #A130019210 230VAC PLATFORM SOCKET INSTALL/INSTALLATION PRISE PLATE-FORME 230VAC 152
FIGURE 8-4 TOOLS TRAY ASSEMBLY / ASSEMBLAGE BOITE A OUTILS 154
FIGURE 8-5 TUBE HOLDER ASSEMBLY / ASSEMBLAGE PORTE NEONS 156
FIGURE 8-6 FLASHING LIGHTS INSTALL / INSTALLATION LAMPES A ECLATS 158
