Hidromek HMK 370 LC Ekskavatör SERVİS EL KİTABI H377322500 – PDF DOWNLOAD
DOSYA AYRINTILARI:
Hidromek HMK 370 LC Ekskavatör SERVİS EL KİTABI H377322500 – PDF DOWNLOAD
Language : Turkish
Pages : 727
Downloadable : Yes
File Type : PDF
Size: 158 MB
İÇİNDEKİLER:
Hidromek HMK 370 LC Ekskavatör SERVİS EL KİTABI H377322500 – PDF DOWNLOAD
HMK 370 LC3 Servis El Kitabı 1
İçindekiler 2
00 Önsöz 4
01 Servis El Kitabının Yapısı 5
02 Bu kitap Nasıl Okunur 6
03 Ölçü Birim Dönüşümleri 7
01 Genel 10
01 Güvenlik Önlemleri 11
02 Makine Özellikleri 58
02 Test ve Ayarlar 80
01 Performans Standart Tablosu 81
02 Test Yöntemleri 84
A Motor Sistemi 112
01 Motor Montajı 113
02 Hava Emiş Sistemi 119
03 Egzoz Sistemi 121
04 Soğutma Sistemi 126
05 Yakıt Sistemi 134
06 Yakıt Transfer Pompası 142
07 Klima ve Kalorifer 145
B Şasi ve Kaporta 194
01 Üst Şasi ve İlgili Parçalar 195
02 Alt Şasi ve İlgili Parçalar 205
C Operatör Kabini 242
01 Kabin ve İlgili Parçalar 243
D Ataşman 280
01 Ataşman Montajı 281
02 Çabuk Sök-Tak Komplesi 302
03 Hidrolik Kırıcı 304
F Hidrolik Sistem 316
01 Hidrolik Sistem 317
HMK 370LC3 Hidrolik Devre Şeması 377
G Hidrolik Komponentler 380
01 Hidrolik Pompalar 381
02 Ana Kumanda Valfi 431
03 Kule Dönüş Ünitesi, Motor 477
04 Kule Dönüş Ünitesi, Dişli Kutusu 509
05 Yürüyüş Motoru 526
06 Yürüyüş Ünitesi, Dişli Kutusu 558
07 Döner Dağıtıcı 579
08 Joystikler 581
09 Yürüyüş Pedal Valfi 602
10 Solenoid Valf 627
11 Hidrolik Silindirler 632
K Elektrik Sistemi 642
01 Ana Elektrik Sistemi 643
02 Opera Kontrol Sistemi 715
03 Lambalar 717
04 Smartlink 722
05 Kamera Montajı 725
HMK 370LC3 Elektrik Tesisat Şeması 726
TANIM:
Hidromek HMK 370 LC Ekskavatör SERVİS EL KİTABI H377322500 – PDF DOWNLOAD
Servis El Kitabının Yapısı:
Bu servis el kitabı, atölyede yapılacak bakım onarımlarda kullanılabilecek gerekli teknik bilgileri içermektedir.
HİDROMEK paletli ekskavatörlere ait bilgiler, kolaylık açısından her ana sisteme ait bölümler halinde verilmektedir.
Bu kitap, yedek parça katalog diziniyle de uyumlu olacak şekilde, okuyup anlaşılmasını kolaylaştırmak için aşağıdaki ana
bölümlere ayrılmıştır:
• Bölüm 00; Önsöz: Servis El Kitabı’nın yapısı nasıl okunacağı ve bu kitap içerisinde kullanılan sembollere dair açıklamalara
yer verilmiştir.
• Bölüm 01; Genel: Servis işlemleri sırasında alınması gereken güvenlik önlemleri ile HMK 370LC paletli ekskavatörün
özelliklerine yer verilmiştir.
• Bölüm 02; Test ve Ayarlar: Bu bölümde makinanın performans standart test tablosuna, performans testlerinin ve
ayarların nasıl yapılması gerektiğine dair bilgilere yer verilmiştir.
• Bölüm A; Motor Sistemi: Bu bölümde motor montajı, hava emiş, egzoz, soğutma ve yakıt sistemleri ile yakıt pompası,
klima ve ısıtıcı sistemlerinin özellikleri ve açıklamalarına, onarım bakım yöntemleri ile arıza tespit/arıza giderme
önerilerine yer verilmiştir.
• Bölüm B; Şasi ve Kaporta: Bu bölümde üst ve alt şasi ile bunlarla ilgili parçaların özellikleri ve açıklamalarına, onarım
bakım yöntemleri ile arıza tespit/arıza giderme önerilerine yer verilmiştir.
• Bölüm C; Kabin: Bu bölümde kabin ve kabin ile ilgili parçaların özellikleri ve açıklamalarına, onarım bakım yöntemleri ile
arıza tespit/arıza giderme önerilerine yer verilmiştir.
• Bölüm D; Ataşman: Bu bölümde makineye takılan standart ve opsiyonel ataşmanların özellikleri ve açıklamalarına,
onarım bakım yöntemleri ve arıza tespit/arıza giderme önerilerine yer verilmiştir.
• Bölüm F; Hidrolik Sistem: Bu bölümde makinenin hidrolik sisteminin ana parçalarının makine üzerine montajı ve tesisat
bağlantılarına dair bilgilere yer verilmiştir.
• Bölüm G; Hidrolik Komponentler: Bu bölümde makinenin hidrolik sistemine ait komponentlerin özellikleri ve
açıklamalarına, onarım bakım yöntemleri ile arıza tespit/arıza giderme önerilerine yer verilmiştir.
• Bölüm K; Elektrik Sistemi: Bu bölümde makinenin elektrik sisteminin ve buna bağlı parçaların özellikleri ve
açıklamalarına, onarım bakım yöntemleri ile arıza tespit/arıza giderme önerilerine yer verilmiştir.
• Bölüm Z; Motor Parçaları: Bu bölümde makinenin motor parçalarının özellikleri ve açıklamalarına, onarım bakım
yöntemleri ile arıza tespit/arıza giderme önerilerine yer verilmiştir.
Ayrıca ana bölümler de kendi içerisinde alt bölümlere bölünerek gerekli bilgiler aktarılmaktadır. Her bir alt bölüm ise kendi
içerisinde Özellikler Açıklamalar, Onarım Bakım, Devre Şemaları ve Arıza Tespit/Arıza Giderme içerikli alt kısımlara ayrılmıştır.

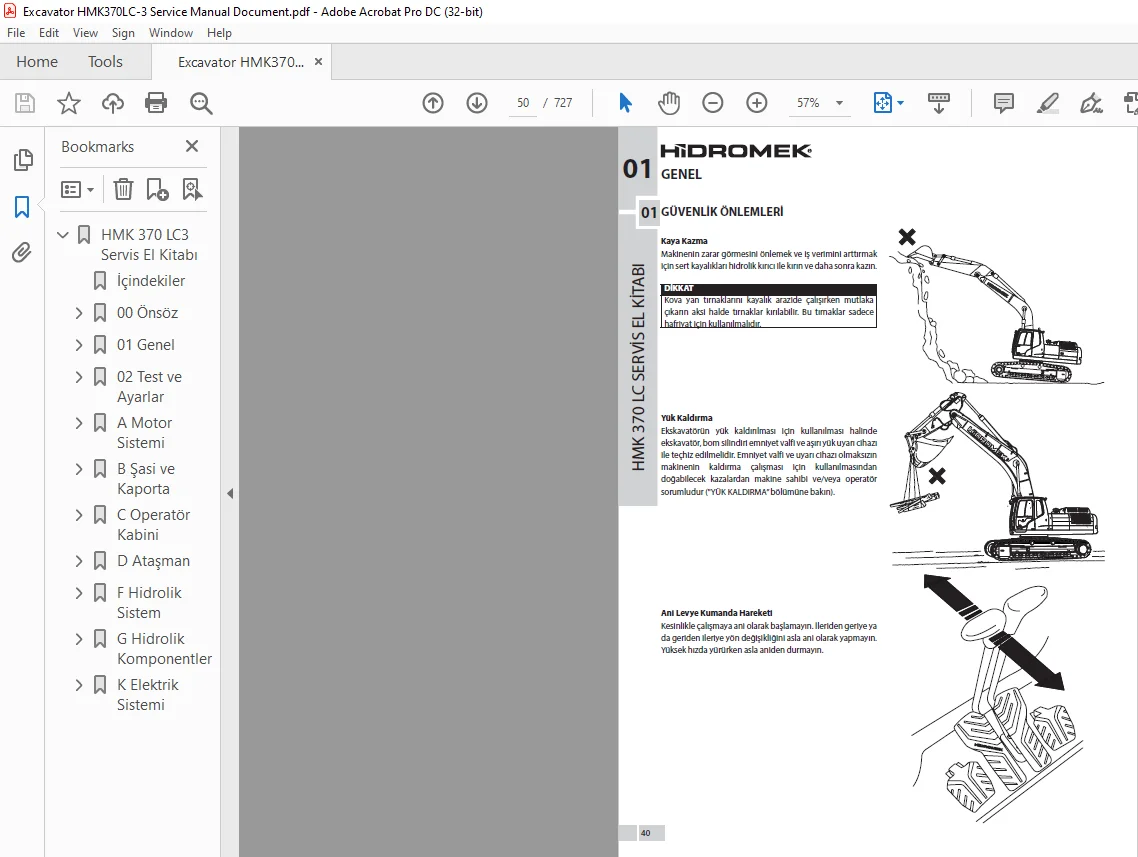

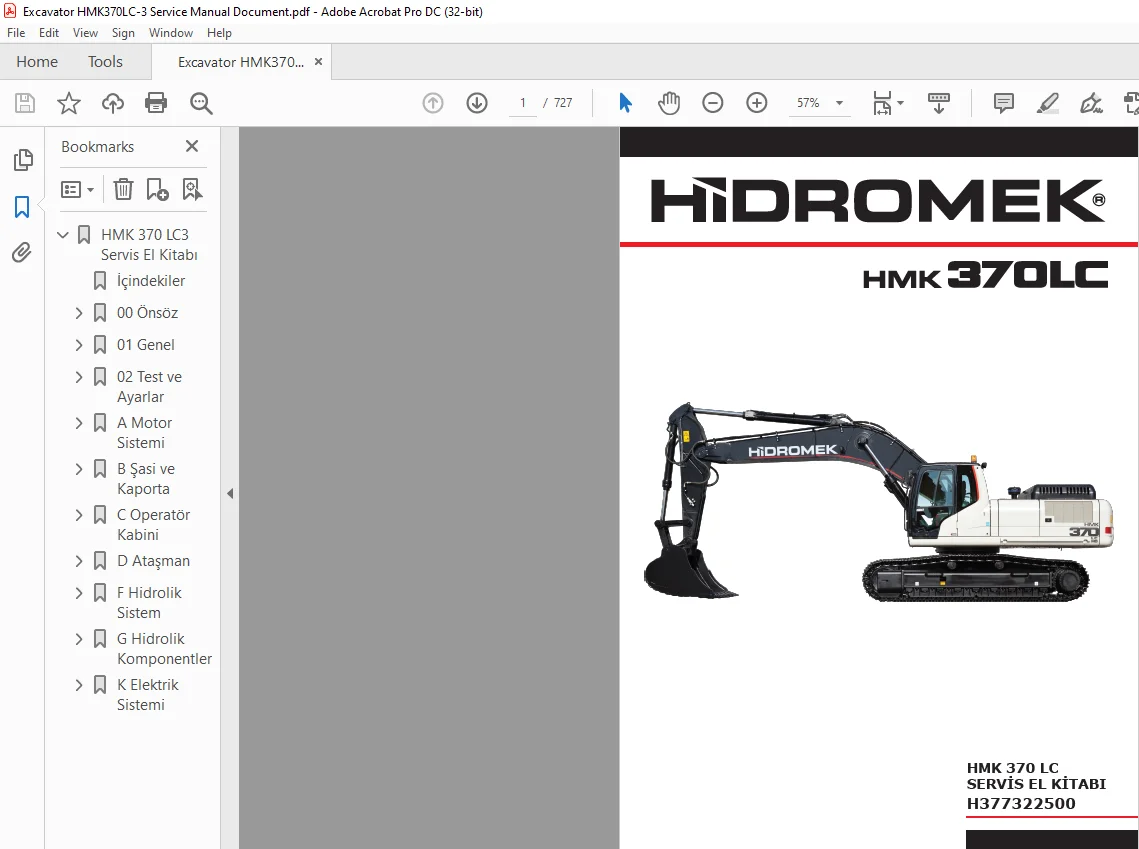

KILAVUZUN GÖRÜNTÜLERİ ÖNİZLEME:
KILAVUZUN VİDEO ÖNİZLEMESİ:
LÜTFEN AKLINIZDA BULUNDURUN:
- Bu, bayiler tarafından aracınızı teşhis etmek için kullanılan AYNI KILAVUZ’dur.
- Bu bir PDF kılavuzu olduğundan ve ödemeyi yaptıktan sonra 2 dakika içinde indirebileceğinizden kuryeleri / postaları beklemenize gerek yok.
- Ödemeniz tamamen güvende ve kılavuzun teslimatı ANINDA – İNDİRME SAYFASINA yönlendirileceksiniz.
- O yüzden hiç tereddüt etmeyin ve sorularınız için bize yazın: heydownloadss @gmail.com
