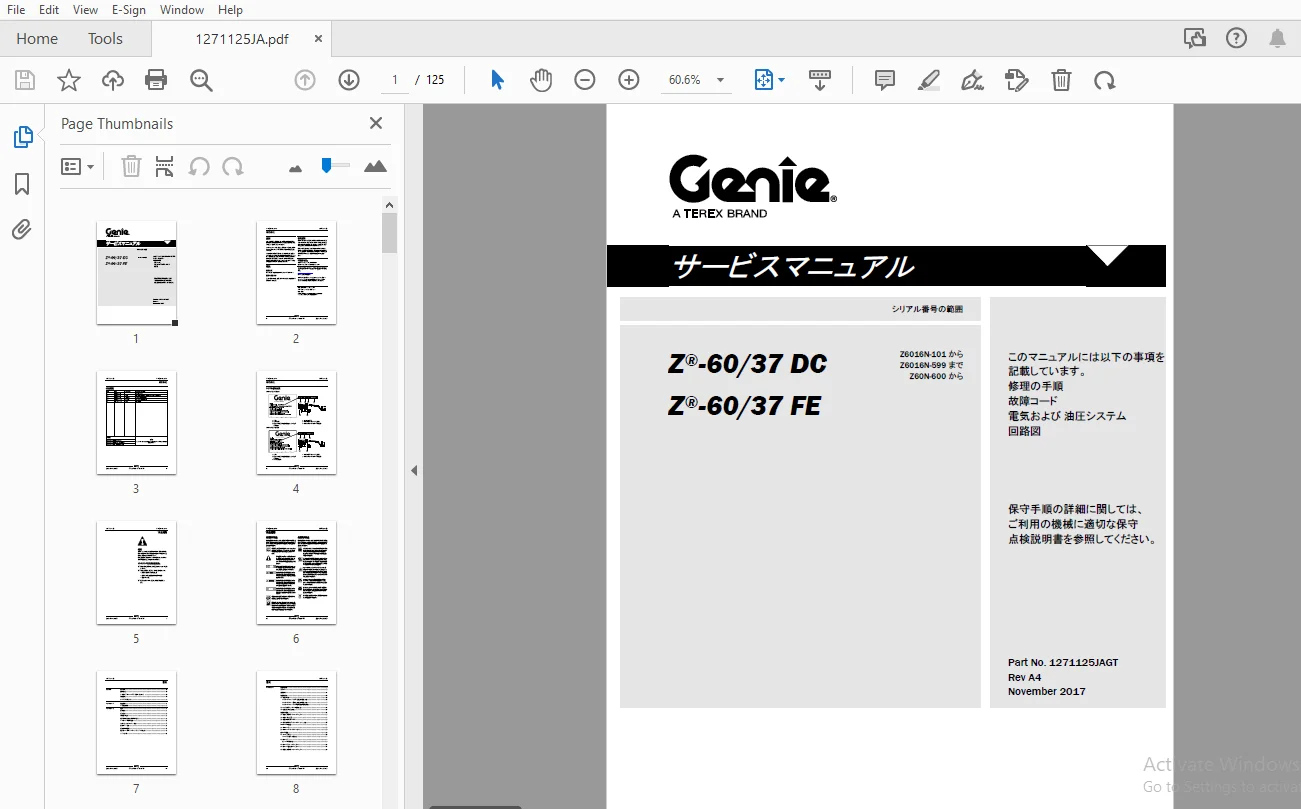

Genie Z-60/37 DC Z-60/37 FE サービスマニュアル 1271125 – PDF DOWNLOAD
Language : Japanese
Pages : 125
Downloadable : Yes
File Type : PDF
Table of Contents:
Genie Z-60/37 DC Z-60/37 FE サービスマニュアル 1271125 – PDF DOWNLOAD
はじめに はじめに ii
重要情報 ii
このモデルのマニュアルを見つけるには、 ii
改正履歴 iii
シリアル番号凡例 iv
セクション 1 安全規則 v
一般安全規則 v
セクション 2 仕様 1
機械仕様 1
性能仕様 2
作動油の仕様 2
油圧部品の仕様油圧部品の仕様 5
マニホールド部品仕様 6
クボタ D1105 エンジン仕様 7
機械トルク仕様 8
機械部品の重量 8
油圧ホースとフィッティングトルクの仕様 9
トルク手順 10
セクション 3 修理の手順 12
はじめに 12
調節手順 14
作業台操作 15
1-1 作業台操作 15
ジョイスティックしきい値設定の調整方法 16
ジョイスティック最大出力設定の調整方法 17
ジョイスティックランプ速度設定の調整方法 20
1-2 ブーム角度センサーの調節方法 21
1-3 故障履歴の消去方法 22
作業台の構成 23
2-1 作業台水準化スレーブシリンダー 23
2-2 作業台回転装置 24
2-3 作業台過負荷システム 25
2-4 過負荷の復元メッセージのリセット方法 27
ジブブームの構成 28
3-1 ジブブーム 28
3-2 ジブブームリフトシリンダー 29
主ブーム構成 30
4-1 ケーブル経路 30
ケーブル経路の修理方法 31
4-2 主ブーム 31
主ブーム解体方法 32
4-3 主ブームリフトシリンダー 33
4-4 主ブーム延長部シリンダー 34
4-5 作業台水準化マスターシリンダー 35
補助ブーム構成 36
5-1 補助ブームリフトシリンダー 37
エンジン 39
6-1 回転速度調整 39
モータータコメーターセンサーの交換方法 39
油圧ポンプ 40
7-1 機能ポンプ 40
機能ポンプ調節の確認方法 41
マニホールド 43
8-1 機能マニホールド部品 43
8-2 弁調整 – 機能マニホールド 47
比例安全弁および油圧センサーの調整方法 47
作業台レベル上昇安全弁の調整方法 48
主ブーム延長安全弁の調整方法 49
8-3 ジブブーム/作業台回転マニホールド部品 50
8-4 ターンテーブル回転マニホールド部品 51
8-5 振動切替え弁マニホールド部品 52
8-6 振動切替え弁の設定方法 53
振動低減弁の調整方法 53
コイルダイオードのテスト方法 55
ターンテーブル回転構成 56
9-1 ターンテーブル回転部品 56
9-2 世界共通の傾斜センサーの交換方法 58
世界共通の傾斜センサーの調節方法 59
車軸の構成 60
10-1 振動車軸シリンダー 60
10-2 操舵シリンダーの取り外し方法 61
操舵角度センサーの調節方法 61
セクション 4 故障コード 63
はじめに 63
制御システム故障コード 64
故障コード地上操作 64
制御システム故障コードの回復方法 – 作業台操作 65
制御システム故障コード 66
セクション 5 ナビゲーションメニュー 81
故障ナビゲーションメニュー 82
オプションナビゲーションメニュー 83
設定ナビゲーションメニュー 84
セクション 6 回路図 85
はじめに 85
電気シンボルの説明 86
油圧シンボルの説明 87
電気部品と配線の色の説明 88

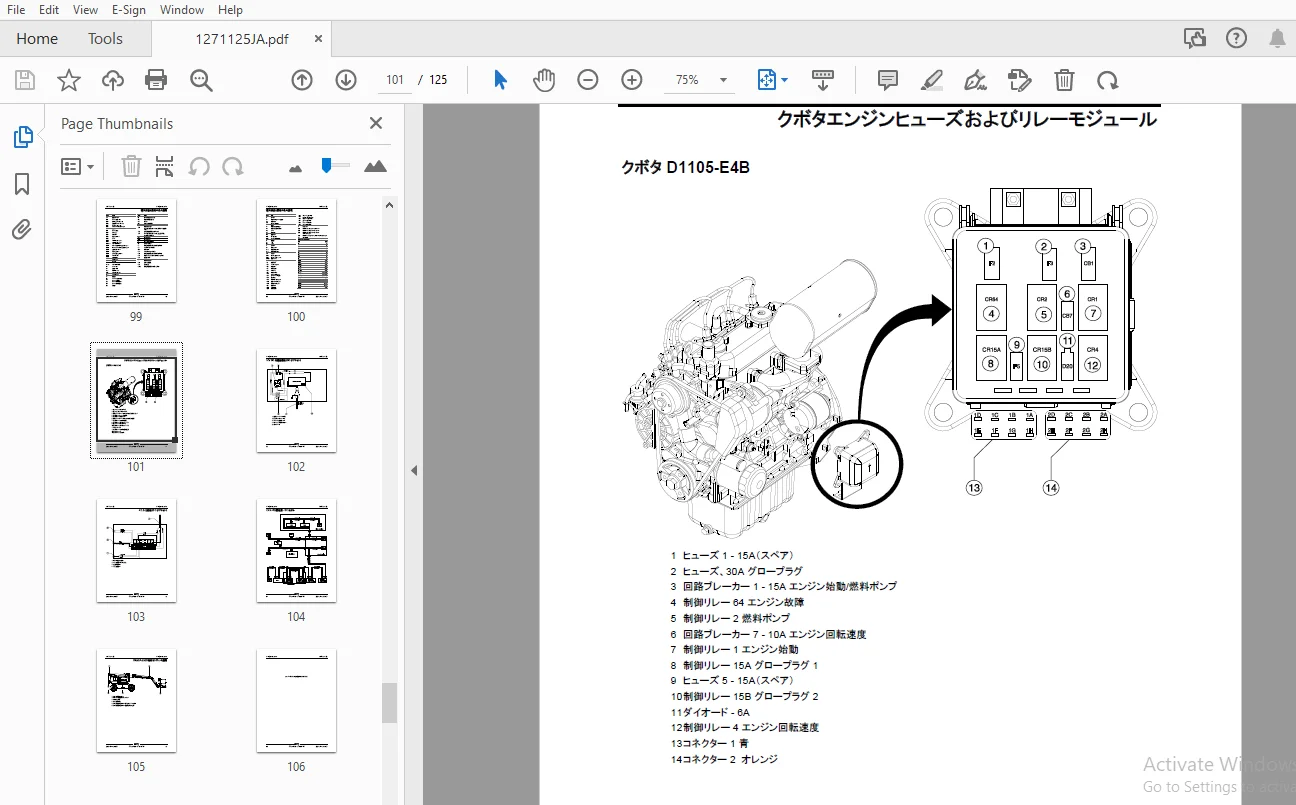

クボタエンジンヒューズおよびリレーモジュール 91
12V DC 充電器配線(DC オプション) 92
AC 入力配線(DC オプション) 93
CAN バス配線図 – DC モデル 94
リミットスイッチ/角度センサーの説明 95
電気回路図 – オプション 97
配線図 – オプション 98
回路図 – オプション、4WD、DC、および FE モデル 99
電源ケーブル配線図 102
油圧システム回路 103
油圧回路図、DC および FE モデル 104
電気回路図 105
電気回路図、DC/FE モデル 106
地上操作ボックス端子板配線図 112
作業台操作ボックス配線図 113
S.S 04/24
