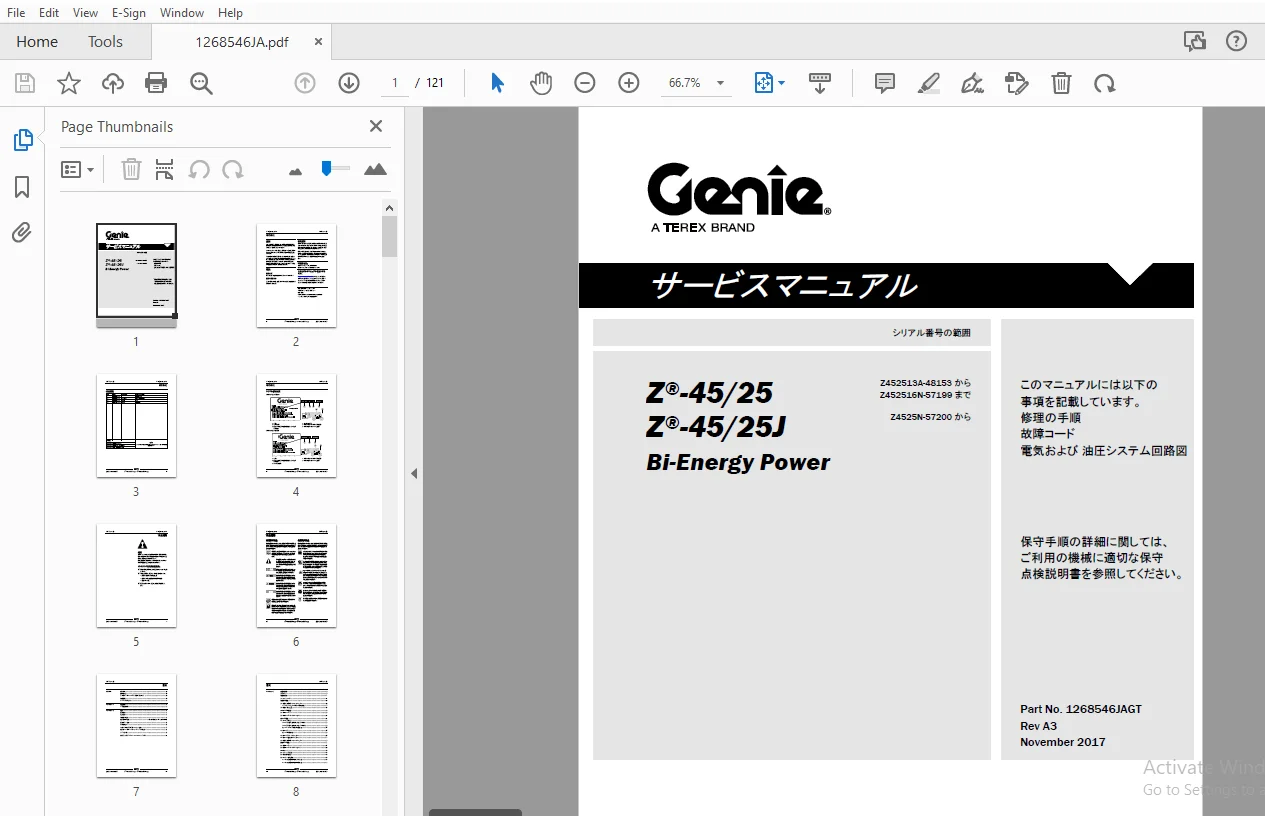

Genie Z-45/25 Z-45/25J Bi-Energy Power サービスマニュアル 1268546 – PDF DOWNLOAD
Language : Japanese
Pages : 121
Downloadable : Yes
File Type : PDF
Table of Contents:
Genie Z-45/25 Z-45/25J Bi-Energy Power サービスマニュアル 1268546 – PDF DOWNLOAD
目次
はじめに はじめに ii
重要情報 ii
このモデルのマニュアルを見つけるには、 ii
改正履歴 iii
シリアル番号凡例 iv
セクション 1 安全規則 v
一般安全規則 v
セクション 2 仕様 1
機械仕様 1
性能仕様 1
作動油の仕様 2
油圧部品の仕様 Error! Bookmark not defined
機械トルク仕様 6
発電機仕様 6
クボタ Z482-E2B/E3B エンジン仕様 7
油圧ホースとフィッティングトルクの仕様 8
トルク手順 9
SAE およびメトリックファスナートルク表 11
セクション 3 修理の手順 12
はじめに 12
作業台操作 14
1-1 コントローラ 14
作業台の構成 16
2-1 作業台水準化スレーブシリンダー 16
スレーブシリンダーの空気の排出方法 17
2-2 作業台回転装置 18
ジブブームの構成 20
3-1 ジブブーム 20
3-2 ジブブームリフトシリンダー 21
主ブーム構成 23
4-1 ケーブル経路 23
ケーブル経路の取り外し方法、Z-45/25 23
ケーブル経路の取り外し方法、Z-45/25J 25
主ブームケーブル経路の修理方法 27
4-2 主ブーム 27
主ブーム解体方法 29
4-3 主ブームリフトシリンダー 30
4-4 主ブーム延長部シリンダー 31
4-5 作業台水準化マスターシリンダー 32
補助ブーム構成 33
5-1 補助ブーム 34
5-2 補助ブームリフトシリンダー 39
エンジン 40
6-1 タイミング調整 40
6-2 回転速度調整 40
6-3 エンジン走行滑車 40
エンジン走行滑車の取り外し方法 40
エンジン走行滑車の取り付け方法 41
発電機 43
7-1 発電機の滑車 43
発電機の滑車の取り外し方法 43
発電機の滑車の取り付け方法 43
7-2 発電機ベルト 44
7-3 発電機電圧レギュレータ 44
発電機電圧レギュレータの調整方法 44
電圧レギュレータの交換方法 45
油圧ポンプ 47
8-1 補助ポンプ 47
8-2 機能ポンプ 48
マニホールド 49

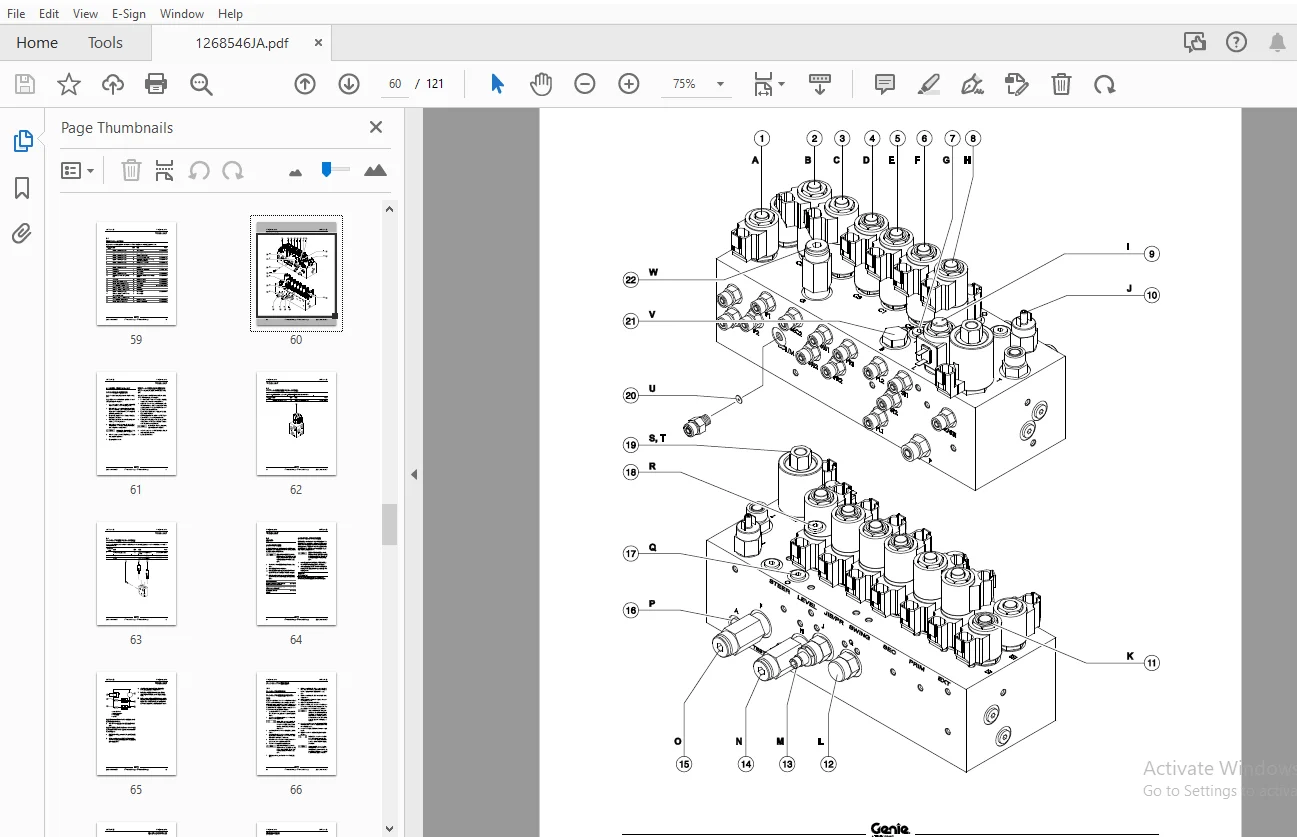

9-1 機能マニホールド部品 49
9-2 弁調整 – 機能マニホールド 51
システム安全弁の調整方法 51
補助ブーム下降安全弁の調整方法 51
9-3 ジブブーム/作業台回転マニホールド部品 52
9-4 ターンテーブル回転マニホールド部品 53
9-5 弁コイル 54
コイルダイオードのテスト方法 54
ターンテーブル回転構成 56
10-1 ターンテーブル回転部品 56
モーターコントローラ 57
11-1 モーターコントローラ 57
操舵軸の構成 58
12-1 ハブおよびベアリング 58
ハブおよびベアリングの取り外し方法 58
ハブおよびベアリングの取り付け方法 58
セクション 4 故障コード 60
はじめに 60
故障コード表 62
セクション 5 回路図 65
はじめに 65
電気シンボルの説明 66
油圧シンボルの説明 67
電気回路図 – オプション 69
作業台オプション配線図 70
エンジンパネル配線図 71
電源パネル配線図 74
CTE オプション配線図、(CE) 75
充電器インターロックオプション 78
油圧システム回路 79
油圧システム回路図 80
電気回路図 – ANSI および CSA モデル 81
電気回路図、(ANSI/CSA) 82
地上操作ボックス端子板配線図、(ANSI/CSA) 86
地上操作ボックススイッチパネル配線図、(ANSI/CSA) 87
作業台操作ボックス配線図、(ANSI/CSA) 90
電気回路図 – CE モデル 91
電気回路、(CE) 92
地上操作ボックス端子板配線図、(CE) 96
地上操作ボックススイッチパネル配線図、(CE) 97
作業台操作ボックス配線図、(CE) 100
電気回路図 – AS モデル 101
電気回路、(AS) 102
地上操作ボックス端子板配線図、(AS) 106
地上操作ボックススイッチパネル配線図、(AS) 107
作業台操作ボックス配線図、(AS) 110
