FENDT Katana 65 S4 Plans électriques et schémas Manuel d’atelier – PDF DOWNLOAD (FRENCH)
DESCRIPTION:
FENDT Katana 65 S4 Plans électriques et schémas Manuel d’atelier – PDF DOWNLOAD (FRENCH)
Soumis à modifications et ajouts
IMPORTANT :
Ce document est valable à partir du numéro de châssis indiqué. Le dernier numéro de châssis valide n’a pas pu être déterminé au moment de la création. Utiliser AGCONET ou contacter le service technique FENDT pour vérifier si un schéma actualisé est disponible pour une nouvelle plage de numéros de châssis. En raison d’autres évolutions sur le véhicule, le contenu du présent document est susceptible d’être modifié. Il convient en outre de respecter les réglementations en vigueur en matière de prévention des accidents, de médecine du travail et de sécurité, ainsi que les règles du code de la route. Toute modification arbitraire apportée à la machine dégage la responsabilité du fabricant quant aux dommages pouvant en résulter.
TABLE OF CONTENTS:
FENDT Katana 65 S4 Plans électriques et schémas Manuel d’atelier – PDF DOWNLOAD (FRENCH)

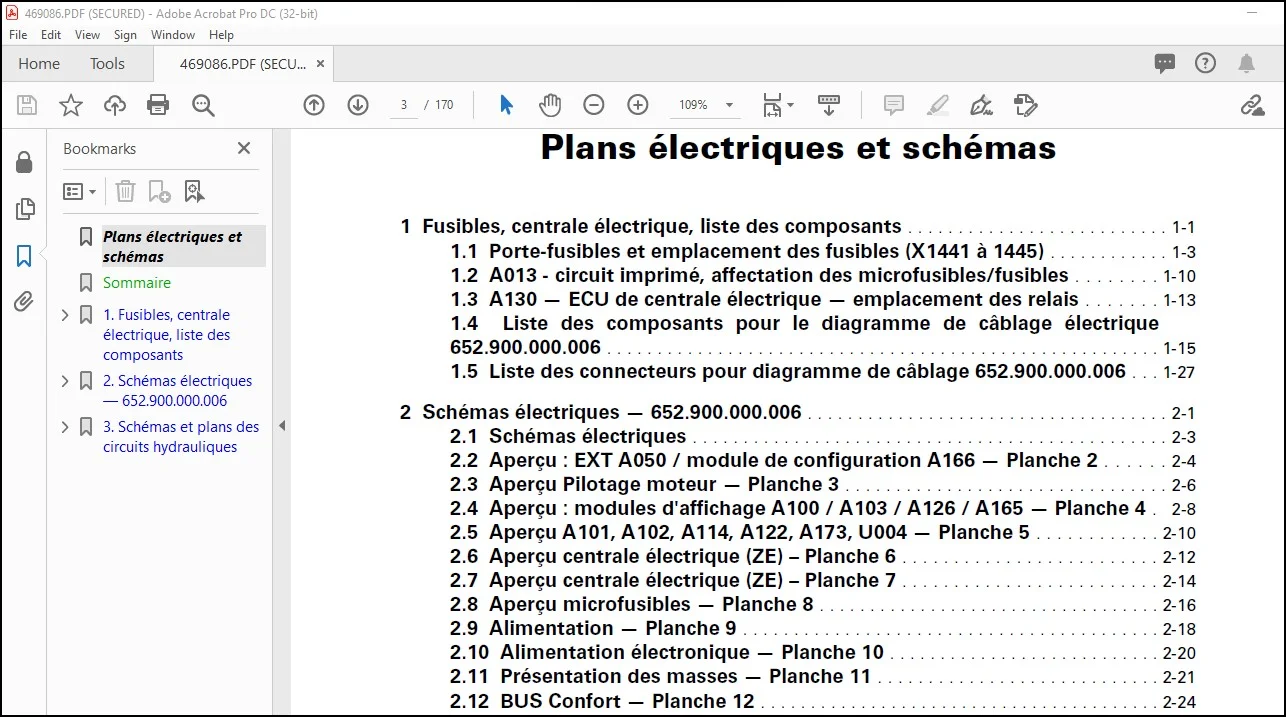

1 Fusibles, centrale électrique, liste des composants 1-1
11 Porte-fusibles et emplacement des fusibles (X1441 à 1445) 1-3
12 A013 – circuit imprimé, affectation des microfusibles/fusibles 1-10
13 A130 — ECU de centrale électrique — emplacement des relais 1-13
14 Liste des composants pour le diagramme de câblage électrique
652900000006 1-15
15 Liste des connecteurs pour diagramme de câblage 652900000006 1-27
2 Schémas électriques — 652900000006 2-1
21 Schémas électriques 2-3
22 Aperçu : EXT A050 / module de configuration A166 — Planche 2 2-4
23 Aperçu Pilotage moteur — Planche 3 2-6
24 Aperçu : modules d’affichage A100 / A103 / A126 / A165 — Planche 4 2-8
25 Aperçu A101, A102, A114, A122, A173, U004 — Planche 5 2-10
26 Aperçu centrale électrique (ZE) – Planche 6 2-12
27 Aperçu centrale électrique (ZE) – Planche 7 2-14
28 Aperçu microfusibles — Planche 8 2-16
29 Alimentation — Planche 9 2-18
210 Alimentation électronique — Planche 10 2-20
211 Présentation des masses — Planche 11 2-21
212 BUS Confort — Planche 12 2-24
213 BUS distributeurs — Planche 13 2-26
214 BUS ISO — Planche 14 2-28
215 BUS moteur — Planche 15 2-29
216 Entraînement de la traction — Planche 16 2-32
217 Freins — Planche 17 2-34
218 Attelage de barre de coupe — Planche 18 2-36
219 Alimentation — Planche 19 2-38
220 Dispositif d’affûtage et réglage du contre-couteaux — Planche 20 2-40
221 Transmission principale et entraînement du rotor — Planche 21 2-42
222 Goulotte et éclateur — Planche 22 2-44
223 Suspension, direction, surveillance hydraulique et prise hydraulique
arrière –– Planche 23 2-46
224 Écrans, siège conducteur, commutateur colonne de direction et
avertisseur de recul — Planche 24 2-48
225 Éclairage STVZO — Planche 25 2-50
226 Éclairage STVZO, feux de gabarit et gyrophare — Planche 26 2-51
227 Essuie-glaces et lave-glace — Planche 27 2-54
228 Éclairage intérieur et éclairage du marchepied — Planche 28 2-56
229 Phares de travail — Planche 29 2-57
230 Rétroviseurs et radio – Planche 30 2-60
231 Prises de charge et contrôleur de caméra – Planche 31 2-62
232 Système de climatisation — Planche 32 2-64
Sommaire
Plans électriques et schémas
X990005711021
233 Lubrification centrale, applicateur d’adjuvant d’ensilage —
Planche 33 2-66
234 VarioGuide — Planche 34 2-68
235 Commande du moteur — Planche 35 2-70
236 Barres de coupe Kemper –– Planche 36 2-71
237 Post-traitement des gaz d’échappement — Planche 37 2-74
238 Commande du moteur MTU — Planche 38 2-76
239 Commande du moteur MTU — Planche 39 2-78
3 Schémas et plans des circuits hydrauliques 3-1
31 Circuit hydraulique basse pression — Planche 1 3-3
32 Hydraulique auxiliaire — Planche 2 3-5
33 Affectation des fonctions PVG 20 — Planche 3 3-8
34 Plan détaillé de l’attelage –– Planche 4 3-10
35 Plan détaillé des soupapes PVG 20 1 à 4 — Planche 5 3-12
36 Plan détaillé des soupapes PVG 20 5 à 8 — Planche 6 3-14
37 Plan détaillé des soupapes PVG 20 9 à 10 — Planche 7 3-16
38 Plan détaillé de la soupape 11 et de la suspension de pont arrière du
PVG 20 — Planche 8 3-18
39 Hydraulique de freinage, de direction et de travail –– Planche 9 3-20
310 Schéma de l’entraînement — Planche 10 3-22
311 Schéma de la transmission — Planche 11 3-24
312 Vue d’ensemble du circuit haute pression –– Planche 12 3-25
313 Plan haute pression détaillé pour la transmission — Planche 13 3-27
314 Détail du circuit haute pression de l’entraînement de la tête de
récolte/l’alimentation –– Planche 14 3-29
315 Plan du remplissage haute pression –– Planche 15 3-31
316 Vitesses et longueurs de hachage — Planche 16 3-34
317 Transmission principale –– Planche 17 3-36
318 Tête de récolte rotative Kemper — Planche 18 3-38
319 Cueilleur Kemper — Planche 19 3-40
