Dynapac Paver SD2550C Spare parts list Manual SN0G000679 – PFD DOWNLOAD
FILE DETAILS:
Dynapac Paver SD2550C Spare parts list Manual SN0G000679 – PFD DOWNLOAD
Language : English
Pages : 969
Downloadable : Yes
File Type : PDF
Size: 93.7 MB

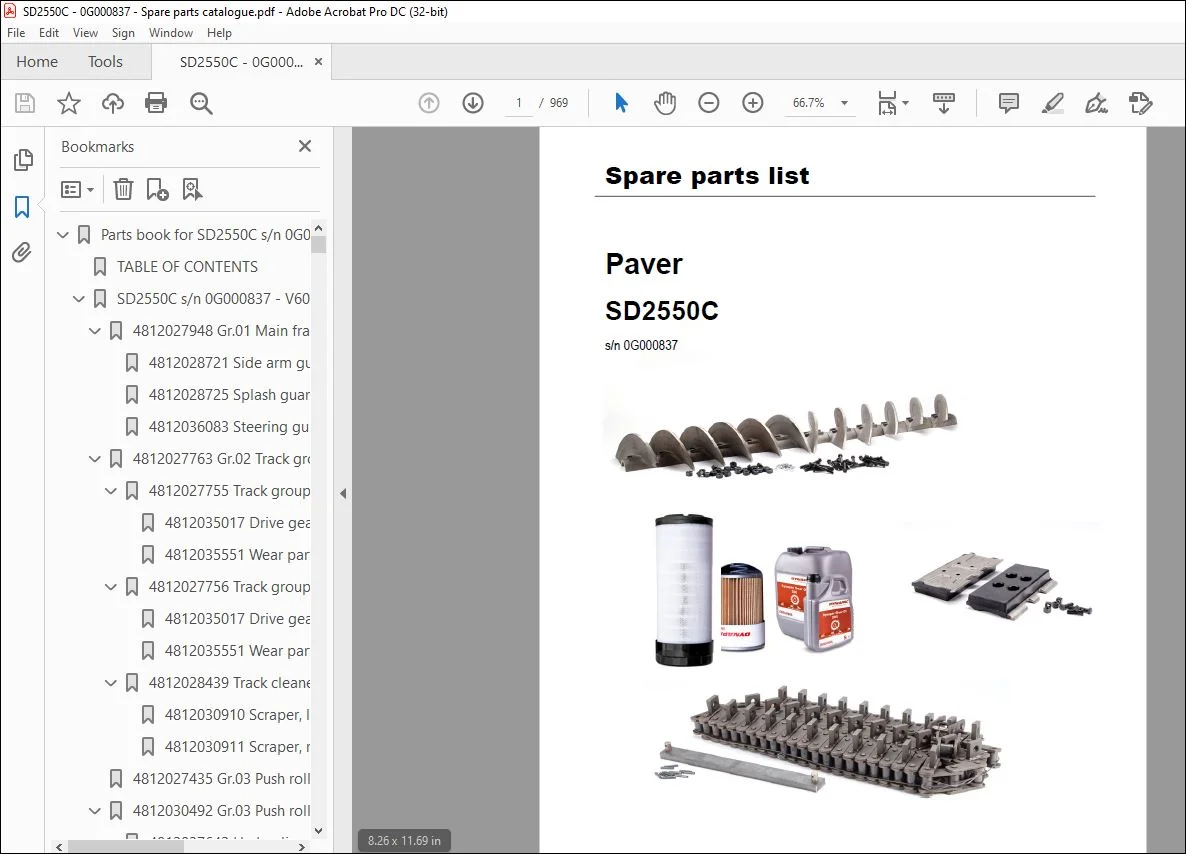

IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
Dynapac Paver SD2550C Spare parts list Manual SN0G000679 – PFD DOWNLOAD
SD2550C s/n 0G000837 – V6000TV s/n 3100853 1
SD2550C s/n 0G000837 – V6000TV s/n 3100853
X 4812027948 Gr.01 Main frame 9
Gr.01 Hauptrahmen
4812028721 Side arm guiding 10
Holmfuehrung
4812028725 Splash guard 11
Mischgutabweiser
4812036083 Steering guide 12
Peilstab, kpl.
X 4812027763 Gr.02 Track group 13
Gr.02 Laufwerk
4812027755 Track group, long, l.h. 14
Laufwerk, lang, li.
4812035017 Drive gear box 17
Fahrgetriebe
4812035551 Wear part kit rubber plates 18
Verschleissteilsatz Gummibodenplatten
4812027756 Track group, long, r.h. 19
Laufwerk, lang, re.
4812035017 Drive gear box 17
Fahrgetriebe
4812035551 Wear part kit rubber plates 18
Verschleissteilsatz Gummibodenplatten
4812028439 Track cleaner, cpl. l.h. and r.h. 24
Fahrspurreiniger, kpl. li. und re.
4812030910 Scraper, l.h. 25
Abstreifer, li.
4812030911 Scraper, r.h. 26
Abstreifer, re.
X 4812027435 Gr.03 Push roller 27
Gr.03 Schubrolle
4812030492 Gr.03 Push roller, hydraulic 29
Gr.03 Schubrolle, hydraulisch
4812027642 Hydraulic, push roller 30
Hydraulik, Schubrolle
4812033247 Control block 32
Steuerblock
4812044911 Gr.03 Push roller, hydraulic crosshead 33
Gr.03 Schubrolle hyd. Traverse
X Gr.04 Conveyor 35
Gr.04 Lattenrost
4812027438 Conveyor drive 36
Lattenrostantrieb
4812026817 Conveyor turn 37
Lattenrostumlenkung
TOC 2
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812026815 Tensioner 38
Spannzylinder
4812028402 Wear part kit conveyor plates 39
Verschleissteilsatz Lattenrostbleche
D635060800A Chain guide 40
Kettenfuehrung
4812028403 Wear part kit conveyor guide plates 41
Verschleissteils. Lattenrostleitbleche
4812035559 Gr.04 Conveyor, single no. of bars 43
Gr.04 Lattenrost, einf. Stege
4812035563 Wear part kit conveyor chain 44
Verschleissteilsatz Lattenrostkette
4812031231 Conveyor motor 45
Lattenrostmotor
4812029121 Hydraulic conveyor 46
Hydrl. Lattenrost
4812029121A Hydraulic conveyor 47
Hydrl. Lattenrost
4812030488 Conveyor limit switch, PLC 48
Lattenrostendschalter SPS kpl.
4812030488A Conveyor limit switch, PLC 49
Lattenrostendschalter SPS kpl.
4812044937 Conveyor limit switch, r.h. 50
Lattenrostendschalter, re.
4812044936 Conceyor limit switch, l.h. 51
Lattenrostendschalter, li.
4812035560 Gr.04 Conveyor, single no. of bars, u-sonic 53
Gr.04 Lattenrost, einf. Stege, U-schall
4812035563 Wear part kit conveyor chain 44
Verschleissteilsatz Lattenrostkette
4812031231 Conveyor motor 45
Lattenrostmotor
4812029121 Hydraulic conveyor 46
Hydrl. Lattenrost
4812029121A Hydraulic conveyor 47
Hydrl. Lattenrost
4812031165 Ultrasonic sensor 58
Ultraschallsensor
4812031416 Ultrasonic sensor r.h. 59
Ultraschallsensor re.
4812031415 Ultrasonic sensor l.h. 60
Ultraschallsensor li.
X 4812035561 Gr.04 Conveyor, single no. of bars, rev. 61
Gr.04 Lattenrost, einf. Stege, rev.
4812035563 Wear part kit conveyor chain 44
Verschleissteilsatz Lattenrostkette
4812031232 Conveyor motor, reversable 63
Lattenrostmotor, reversierbar
TOC 3
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812027604 Hydraulic conveyor, reversable 64
Hydrl. Lattenrost rev.
4812027604A Hydraulic conveyor, reversable 65
Hydrl. Lattenrost rev.
4812007901 Directional spool valve 66
Wegeventil
4812030488 Conveyor limit switch, PLC 48
Lattenrostendschalter SPS kpl.
4812030488A Conveyor limit switch, PLC 49
Lattenrostendschalter SPS kpl.
4812044937 Conveyor limit switch, r.h. 50
Lattenrostendschalter, re.
4812044936 Conceyor limit switch, l.h. 51
Lattenrostendschalter, li.
4812035562 Gr.04 Conveyor, single no bars, rev., u-sonic 71
Gr.04 Lattenrost, einf. Stege, rev., U-schall
4812035563 Wear part kit conveyor chain 44
Verschleissteilsatz Lattenrostkette
4812031232 Conveyor motor, reversable 63
Lattenrostmotor, reversierbar
4812027604 Hydraulic conveyor, reversable 64
Hydrl. Lattenrost rev.
4812027604A Hydraulic conveyor, reversable 65
Hydrl. Lattenrost rev.
4812007901 Directional spool valve 66
Wegeventil
4812031165 Ultrasonic sensor 58
Ultraschallsensor
4812031416 Ultrasonic sensor r.h. 59
Ultraschallsensor re.
4812031415 Ultrasonic sensor l.h. 60
Ultraschallsensor li.
4812028401 Gr.04 Conveyor, double no. of bars 81
Gr.04 Lattenrost, dopp. Stege
4812028516 Wear part kit conveyor chain 82
Verschleissteilsatz Lattenrostkette
4812031231 Conveyor motor 45
Lattenrostmotor
4812029121 Hydraulic conveyor 46
Hydrl. Lattenrost
4812029121A Hydraulic conveyor 47
Hydrl. Lattenrost
4812030488 Conveyor limit switch, PLC 48
Lattenrostendschalter SPS kpl.
4812030488A Conveyor limit switch, PLC 49
Lattenrostendschalter SPS kpl.
4812044937 Conveyor limit switch, r.h. 50
Lattenrostendschalter, re.
TOC 4
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812044936 Conceyor limit switch, l.h. 51
Lattenrostendschalter, li.
4812030494 Gr.04 Conveyor, double no. of bars, u-sonic 91
Gr.04 Lattenrost, dopp. Stege, U-schall
4812028516 Wear part kit conveyor chain 82
Verschleissteilsatz Lattenrostkette
4812031231 Conveyor motor 45
Lattenrostmotor
4812029121 Hydraulic conveyor 46
Hydrl. Lattenrost
4812029121A Hydraulic conveyor 47
Hydrl. Lattenrost
4812031165 Ultrasonic sensor 58
Ultraschallsensor
4812031416 Ultrasonic sensor r.h. 59
Ultraschallsensor re.
4812031415 Ultrasonic sensor l.h. 60
Ultraschallsensor li.
4812031237 Gr.04 Conveyor, double bars, rev. 99
Gr.04 Lattenrost, dopp. Stege, rev.
4812028516 Wear part kit conveyor chain 82
Verschleissteilsatz Lattenrostkette
4812031232 Conveyor motor, reversable 63
Lattenrostmotor, reversierbar
4812027604 Hydraulic conveyor, reversable 64
Hydrl. Lattenrost rev.
4812027604A Hydraulic conveyor, reversable 65
Hydrl. Lattenrost rev.
4812007901 Directional spool valve 66
Wegeventil
4812030488 Conveyor limit switch, PLC 48
Lattenrostendschalter SPS kpl.
4812030488A Conveyor limit switch, PLC 49
Lattenrostendschalter SPS kpl.
4812044937 Conveyor limit switch, r.h. 50
Lattenrostendschalter, re.
4812044936 Conceyor limit switch, l.h. 51
Lattenrostendschalter, li.
4812031238 Gr.04 Conveyor, double bars, rev., u-sonic 109
Gr.04 Lattenrost., dp. St., rev., U-sch.
4812028516 Wear part kit conveyor chain 82
Verschleissteilsatz Lattenrostkette
4812031232 Conveyor motor, reversable 63
Lattenrostmotor, reversierbar
4812027604 Hydraulic conveyor, reversable 64
Hydrl. Lattenrost rev.
4812027604A Hydraulic conveyor, reversable 65
Hydrl. Lattenrost rev.
TOC 5
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812007901 Directional spool valve 66
Wegeventil
4812031165 Ultrasonic sensor 58
Ultraschallsensor
4812031416 Ultrasonic sensor r.h. 59
Ultraschallsensor re.
4812031415 Ultrasonic sensor l.h. 60
Ultraschallsensor li.
X 4812031995 Gr.05 Hopper 119
Gr.05 Mulde
4812031998 Hopper, l.h. 120
Mulde, li.
4812029458 Hopper lock 121
Muldensicherung
4812031999 Hopper, r.h. 122
Mulde, re.
4812029458 Hopper lock 121
Muldensicherung
4812028563 Bulk material flap 124
Schuettgutklappe
4812029004 Gr.05 Hopper, hydraulic 125
Gr.05 Mulde, hydraulisch
4812029003 Hopper, l.h. 126
Mulde, li.
4812029458 Hopper lock 121
Muldensicherung
4812029037 Hopper, r.h. 128
Mulde, re.
4812029458 Hopper lock 121
Muldensicherung
4812028712 Front hopper, middle, long 130
Frontmulde, mitte, lang
4812027636 Hydraulic, front flap 131
Hydraulik, Frontklappe
4812027432 Front hopper, l.h. 132
Frontmulde, li.
4812027433 Front hopper, r.h. 133
Frontmulde, re.
4812027554 Gr.06 Side Screed arms, mech. locked 135
Gr.06 Holme, mech. verriegelt
4812029165 Side screed arm, l.h. 137
Holm, li.
4720000097 Side arm guiding 139
Holmfuehrung
4812029197 Side screed arm, r.h. 140
Holm, re.
4720000097 Side arm guiding 139
Holmfuehrung
TOC 6
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812029222 Locking, mechanical 143
Verriegelung, mechanisch
X 4812027553 Gr.06 Side screed arms, hydr. locked 145
Gr.06 Holme, hydr. verriegelt
4812029165 Side screed arm, l.h. 137
Holm, li.
4720000097 Side arm guiding 139
Holmfuehrung
4812029197 Side screed arm, r.h. 140
Holm, re.
4720000097 Side arm guiding 139
Holmfuehrung
4812029191 Locking, hydraulic 153
Verriegelung, hydraulisch
4812027609 Hydraulic 154
Hydraulik
4812033247 Control block 32
Steuerblock
X 4812032786 Gr.07 Drive 157
Gr.07 Antrieb
4812005952 Cable W12 158
Kabel W12
4812039040 Combined cooler / air filter 161
Kombikuehler / Luftfilter
4812038352 Combined cooler 164
Kombikuehler
4812030290 Fuel system 165
Kraftstoffanlage
4812028928 Fuel tank 166
Kraftstofftank
4812026687 Engine 168
Dieselmotor
4812030280 Engine support 169
Motoraufhaengung
4812030294 Attaching parts 170
Anbauteile Motor
4812030230 Muffler 172
Schalldaempfer
4812037863 End pipe / push variant 173
Abgasendrohr Steckvariante
4812037845 End pipe / rotary feedthrough 174
Abgasendrohr mit Drehdurchf.
4812037585 Joint rod 175
Verbindungsstange
Service parts 176
Serviceteile
4812032787 Gr.07 Drive TIER 4i 179
Gr.07 Antrieb TIER 4i
TOC 7
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812026135 Engine 180
Dieselmotor
4812031182 Combined cooler / air filter 181
Kombikuehler / Luftfilter
4812038352 Combined cooler 164
Kombikuehler
4812039150 Hose 185
Schlauch
4812031182A Combined cooler / air filter 186
Kombikuehler / Luftfilter
4812038352 Combined cooler 164
Kombikuehler
4812039150 Hose 185
Schlauch
4812028928 Fuel tank 166
Kraftstofftank
4812030294 Attaching parts 170
Anbauteile Motor
4812030280 Engine support 169
Motoraufhaengung
4812030356 Muffler 196
Schalldaempfer
4812041871 Particle filter 197
Partikelfilter
4812037863 End pipe / push variant 173
Abgasendrohr Steckvariante
4812037845 End pipe / rotary feedthrough 174
Abgasendrohr mit Drehdurchf.
4812037585 Joint rod 175
Verbindungsstange
4812032010 Fuel system 201
Kraftstoffanlage
4812033156 Electric parts Tier 4 202
E-Teile Tier 4
4812046340 Electric / heating 203
Elektrik / Heizung
4812009670 Cable W50 204
Kabel W50
4812005953 Cable W12 205
Kabel W12
4812009668 Cable W12 208
Kabel W12
Service parts 211
Serviceteile
4812041871 Particle filter 197
Partikelfilter
X 4812039759 Gr.08 Split gear 215
Gr.08 Stirnradgetriebe
TOC 8
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812038966 Split gear 216
Stirnradgetriebe
4812009002 Motor coupling 219
Motorkupplung
4812037689 Gear oil drain 220
Getriebeoelablass
X Gr.08 Split gear box 221
Gr.08 Pumpenverteilergetriebe
4812026127 Pump 223
Pumpe
4812026128 Pump 224
Pumpe
4812031533 Variable displacement pump 225
Verstellpumpe
4812026146 Pump 226
Pumpe
4812026131 Pump 227
Pumpe
Gr.08 Split gear box, w. suction 229
Gr.08 Pumpenverteilergetriebe, m. Absaugung
4812026127 Pump 223
Pumpe
4812026128 Pump 224
Pumpe
4812031533 Variable displacement pump 225
Verstellpumpe
4812026146 Pump 226
Pumpe
4812026131 Pump 227
Pumpe
4812030461 Gr.08 Split gear 237
Gr.08 Stirnradgetriebe
4812009002 Motor coupling 219
Motorkupplung
4812035281 Split gear 239
Stirnradgetriebe
4812037847 Split gear 240
Stirnradgetriebe
4812037689 Gear oil drain 220
Getriebeoelablass
Gr.08 Split gear box 245
Gr.08 Pumpenverteilergetriebe
4812026127 Pump 223
Pumpe
4812026128 Pump 224
Pumpe
4812031533 Variable displacement pump 225
Verstellpumpe
TOC 9
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812026146 Pump 226
Pumpe
4812026131 Pump 227
Pumpe
Gr.08 Split gear box, w. suction 253
Gr.08 Pumpenverteilergetriebe, m. Absaugung
4812026127 Pump 223
Pumpe
4812026128 Pump 224
Pumpe
4812031533 Variable displacement pump 225
Verstellpumpe
4812026146 Pump 226
Pumpe
4812026131 Pump 227
Pumpe
X 4812038608 Gr.09 Hydraulic 261
Gr.09 Hydraulik
4812027654 Hydraulic, drive system 263
Hydraulik, Fahrantrieb
4812026146 Pump 226
Pumpe
4812026522 Manual pump 267
Handpumpe
4812026131 Pump 227
Pumpe
4812027655 Hydraulic, auger 269
Hydraulik, Schnecke
4812026128 Pump 224
Pumpe
4812027656 Hydraulic, conveyor 272
Hydraulik, Lattenrost
4812010974 Connecting plate 275
Anschlussplatte
4812010925 Connecting plate 276
Anschlussplatte
4812031533 Variable displacement pump 225
Verstellpumpe
4812007012 Control block 278
Steuerblock
4812027657 Hydraulic, tamper/vibration 279
Hydraulik, Stampfer/Vibration
4812026127 Pump 223
Pumpe
4812046992 Hydraulic, tamper/vibration 281
Hydraulik, Stampfer/Vibration
4812026526 Control block 283
Steuerblock
TOC 10
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812038622 Work hydraulic 284
Arbeitshydraulik
4812026616 Control block 288
Steuerblock
4812036359 Control block 289
Steuerblock
4812036358 Control block 290
Steuerblock
4812033967 Control block 291
Steuerblock
D964006104 Filter 292
Filter
4812029598 Control block 293
Steuerblock
4812027659 Hydraulic, fan 294
Hydraulik, Luefter
D964006104 Filter 292
Filter
4812032615 Hydraulic tank, collector 297
Hydrauliktank, Sammler
4812028192 Hydraulic tank, cpl. 298
Hydrauliktank, kpl.
4812009435 Return suction filter 299
Ruecklauf-Saugfilter
4812035052 Ganged valve support 300
Ventilblockhalter
4812035032A Hose package screed 616 / 617 301
Schlauchpaket Bohle 616 / 617
4812036460 Screed in / out 302
Bohle ein / aus
4812035034A Tamper / Vibration 303
Stampfer / Vibration
4812007545 Hose package screed R300 Konstant / constant 305
Schlauchpaket Bohle R300 Konstant / constant
4812036353A Screed in / out 306
Bohle ein / aus
4812007542 Tamper / Vibration Konstant / constant 307
Stampfer / Vibration Konstant / constant
4812007541 Hose package screed R300 Konstant / constant 309
Schlauchpaket Bohle R300 + hyd. VT Konstant /
constant
4812007509 Screed in / out R300 VT 310
Bohle ein / aus R300 VT
4812007542 Tamper / Vibration Konstant / constant 307
Stampfer / Vibration Konstant / constant
4812037372 Hose package roof profile 616/617 313
Schlauchpaket Dachprofil 616/617
4812037363A Hose package screed 616 / 617 314
Schlauchpaket Bohle 616 / 617
TOC 11
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812036460 Screed in / out 302
Bohle ein / aus
4812036309 Hose package screed R300 Verstell / variable 316
Schlauchpaket Bohle R300 Verstell / variable
4812036353A Screed in / out 306
Bohle ein / aus
4812036364 Tamper / Vibration 318
Stampfer / Vibration
4812007508 Hose package screed R300 Verstell / variable 320
Schlauchpaket Bohle R300 + hyd. VT Verstell /
variable
4812007509 Screed in / out R300 VT 310
Bohle ein / aus R300 VT
4812036364 Tamper / Vibration 318
Stampfer / Vibration
Cylinder schema 324
Zylinderuebersicht
X 4812038539 Gr.10 Electric 327
Gr.10 Elektrik
4812029470 Electric, PLC 328
Elektrik, SPS
4812028945 Junction box 331
Klemmenkasten
4812038534 Operator desk 336
Bedienpult
4812038371 Vandalism protection 339
Vandalismusschutz
4812227674 Vandalism protection 340
Vandalismusschutz
4812029597 Cable W11 341
Kabel W11
4812038540 Wiring 342
Verdrahtung
4812029580 Cable W1 352
Kabel W1
4812029581 Cable W2 353
Kabel W2
4812029589 Cable W3 354
Kabel W3
4812038524 Cable W4 355
Kabel W4
4812029590 Cable W5 356
Kabel W5
4812038525 Cable W6 357
Kabel W6
4812038526 Cable W7 358
Kabel W7
4812038527 Cable W8 359
Kabel W8
TOC 12
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812029595 Cable W9 360
Kabel W9
4812029596 Cable W10 361
Kabel W10
4812029858 Cable harness W13 362
Kabelbaum W13
4812029860 Cable harness W15 364
Kabelbaum W15
4812029861 Cable harness W16 366
Kabelbaum W16
4812029862 Cable harness W17 368
Kabelbaum W17
4812038555 Cable harness W19 369
Kabelbaum W19
4812038554 Cable W19 370
Kabel W19
4812033060 Mounting parts W19 373
Montageteile W19
D977436121 Ground strap 374
Masseband
4812029597 Cable W11 341
Kabel W11
4812026356 Steering unit 376
Lenkungseinheit
4812038587 Remote control 377
Fernbedienung
4812009789 Remote control 378
Fernbedienung
4812033336 Gr.11 Op. platf., moveable 379
Gr.11 Bed.stand, verschiebbar
4812030580 Operation platform, moveable 380
Bedienstand, verschiebbar
4812030610 Operation platform, moveable 381
Bedienstand, verschiebbar
4812040799 Console. l.h. 384
Konsole, li.
4812040830 Seat retainer 385
Sitzaufnahme
4812041041 Console, r.h. 386
Konsole, re.
4812041042 Seat retainer 387
Sitzaufnahme
4812036917 Guiding, front 388
Fuehrung, vorn
4812040752 Support operator desk, foldable 389
Bedienpulttraeger schwenkbar
4812029859 Cable harness W14 391
Kabelbaum W14
TOC 13
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812041845 Safety bow 393
Sicherungsbuegel
4812041017 Safety bow 394
Sicherungsbuegel
4812027610 Hydraulic, operation platform 395
Hydraulik, Bedienstand
4812033247 Control block 32
Steuerblock
4812033337 Gr.11 Op. platf., moveable, roof, short 397
Gr.11 Bed.stand, verschiebb., Dach, kurz
4812030582 Operation platform, moveable 398
Bedienstand, verschiebbar
4812030610 Operation platform, moveable 381
Bedienstand, verschiebbar
4812040799 Console. l.h. 384
Konsole, li.
4812040830 Seat retainer 385
Sitzaufnahme
4812041041 Console, r.h. 386
Konsole, re.
4812041042 Seat retainer 387
Sitzaufnahme
4812036917 Guiding, front 388
Fuehrung, vorn
4812040752 Support operator desk, foldable 389
Bedienpulttraeger schwenkbar
4812029859 Cable harness W14 391
Kabelbaum W14
4812033253 Wiring roof 411
Verdrahtung Dach
4812033224 Cable W25 412
Kabel W25
4812030616 Roof frame 413
Dachrahmen
4812036948 Roof hydraulic 415
Dachhydraulik
4812033253 Wiring roof 411
Verdrahtung Dach
4812033224 Cable W25 412
Kabel W25
4812037029 Roof, short 418
Dach, kurz
4812037524 Lamp holder 419
Lampenhalter
4812037029 Roof, short 418
Dach, kurz
4812041845 Safety bow 393
Sicherungsbuegel
TOC 14
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812041017 Safety bow 394
Sicherungsbuegel
4812027610 Hydraulic, operation platform 395
Hydraulik, Bedienstand
4812033247 Control block 32
Steuerblock
4812033338 Gr.11 Op. platf., moveable, house, short 425
Gr.11 Bed.stand, verschiebb., Haus, kurz
4812030584 Operation platform, moveable 426
Bedienstand, verschiebbar
4812030610 Operation platform, moveable 381
Bedienstand, verschiebbar
4812040799 Console. l.h. 384
Konsole, li.
4812040830 Seat retainer 385
Sitzaufnahme
4812041041 Console, r.h. 386
Konsole, re.
4812041042 Seat retainer 387
Sitzaufnahme
4812036917 Guiding, front 388
Fuehrung, vorn
4812040752 Support operator desk, foldable 389
Bedienpulttraeger schwenkbar
4812029859 Cable harness W14 391
Kabelbaum W14
4812033253 Wiring roof 411
Verdrahtung Dach
4812033224 Cable W25 412
Kabel W25
4812030617 Roof frame 441
Dachrahmen
4812036948 Roof hydraulic 415
Dachhydraulik
4812033253 Wiring roof 411
Verdrahtung Dach
4812033224 Cable W25 412
Kabel W25
4812037029 Roof, short 418
Dach, kurz
4812037524 Lamp holder 419
Lampenhalter
4812037029 Roof, short 418
Dach, kurz
Weather protection house 449
Wetterhaus
4812041672 Window, cpl., r.h. 451
Aufstellfenster, kpl., re.
TOC 15
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812041671 Window, cpl., l.h. 453
Aufstellfenster, kpl., li.
4812041932 Wiper system cpl. 455
Wischeranlage KPL
4812043526 Wiper system 456
Wischersystem mit Waschanlage
4812041845 Safety bow 393
Sicherungsbuegel
4812041017 Safety bow 394
Sicherungsbuegel
4812027610 Hydraulic, operation platform 395
Hydraulik, Bedienstand
4812033247 Control block 32
Steuerblock
X 4812033340 Gr.11 Op. platf., moveable, roof, long 461
Gr.11 Bed.stand, verschiebb., Dach, lang
4812030588 Operation platform, moveable 462
Bedienstand, verschiebbar
4812030610 Operation platform, moveable 381
Bedienstand, verschiebbar
4812040799 Console. l.h. 384
Konsole, li.
4812040830 Seat retainer 385
Sitzaufnahme
4812041041 Console, r.h. 386
Konsole, re.
4812041042 Seat retainer 387
Sitzaufnahme
4812036917 Guiding, front 388
Fuehrung, vorn
4812040752 Support operator desk, foldable 389
Bedienpulttraeger schwenkbar
4812029859 Cable harness W14 391
Kabelbaum W14
4812033253 Wiring roof 411
Verdrahtung Dach
4812033224 Cable W25 412
Kabel W25
4812030619 Roof frame 477
Dachrahmen
4812036948 Roof hydraulic 415
Dachhydraulik
4812033253 Wiring roof 411
Verdrahtung Dach
4812033224 Cable W25 412
Kabel W25
4812037026 Roof, long 482
Dach, lang
TOC 16
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812037524 Lamp holder 419
Lampenhalter
4812037026 Roof, long 482
Dach, lang
4812041845 Safety bow 393
Sicherungsbuegel
4812041017 Safety bow 394
Sicherungsbuegel
4812027610 Hydraulic, operation platform 395
Hydraulik, Bedienstand
4812033247 Control block 32
Steuerblock
4812033341 Gr.11 Op. platf., moveable, house, long 489
Gr.11 Bed.stand, verschiebb., Haus, lang
4812030590 Operation platform, moveable 490
Bedienstand, verschiebbar
4812030610 Operation platform, moveable 381
Bedienstand, verschiebbar
4812040799 Console. l.h. 384
Konsole, li.
4812040830 Seat retainer 385
Sitzaufnahme
4812041041 Console, r.h. 386
Konsole, re.
4812041042 Seat retainer 387
Sitzaufnahme
4812036917 Guiding, front 388
Fuehrung, vorn
4812040752 Support operator desk, foldable 389
Bedienpulttraeger schwenkbar
4812029859 Cable harness W14 391
Kabelbaum W14
4812033253 Wiring roof 411
Verdrahtung Dach
4812033224 Cable W25 412
Kabel W25
4812030619 Roof frame 477
Dachrahmen
4812036948 Roof hydraulic 415
Dachhydraulik
4812033253 Wiring roof 411
Verdrahtung Dach
4812033224 Cable W25 412
Kabel W25
4812037026 Roof, long 482
Dach, lang
4812037524 Lamp holder 419
Lampenhalter
TOC 17
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812037026 Roof, long 482
Dach, lang
Weather protection house 449
Wetterhaus
4812041672 Window, cpl., r.h. 451
Aufstellfenster, kpl., re.
4812041671 Window, cpl., l.h. 453
Aufstellfenster, kpl., li.
4812041932 Wiper system cpl. 455
Wischeranlage KPL
4812043526 Wiper system 456
Wischersystem mit Waschanlage
4812041845 Safety bow 393
Sicherungsbuegel
4812041017 Safety bow 394
Sicherungsbuegel
4812027610 Hydraulic, operation platform 395
Hydraulik, Bedienstand
4812033247 Control block 32
Steuerblock
X 4812030826 Gr.12 Covering 525
Gr.12 Verkleidung
4812030755 Hood fastener 528
Haubenhalter
4812030891 Intermediate section 529
Mittelstueck
4812034712 Door 530
Tuer
4812041407 Support rod 531
Haltestange
4812034765 Door 532
Tuer
4812041407 Support rod 531
Haltestange
4812033167 Stop bolt 534
Rastbolzen
4812032211 Hood center part, r.h. 535
Haube MT, re.
4812034713 Locking 536
Verriegelung
4812032151 Hood center part, l.h. 537
Haube MT, li.
4812034713 Locking 536
Verriegelung
4812033243 Covering center part, l.h. 539
Verkleidung MT. li.
4812033244 Covering center part, r.h. 540
Verkleidung MT, re.
TOC 18
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812032307 Disc frame 541
Lamellenrahmen
4812034763 Support plate, l.h. 542
Blechtasche, li.
4812034767 Support plate, r.h. 543
Blechtasche, re.
4812034770 Air guide, l.h. 544
Luftfuehrungsblech, li.
4812034771 Air guide, r.h. 545
Luftfuehrungsblech, re.
4812034772 Air guide, rear 546
Luftfuehrungsblech, hinten
4812034776 Cover 547
Abdeckung
4812034779 Retainer 548
Halter
4812034799 Bulk head 549
Trennwand
4812034849 Cover, l.h. 550
Abdeckung, li.
4812034891 Cover, r.h. 551
Abdeckung, re.
X 4812039571 Gr.12 Ascension f. Varioscreed / f. Variobohle 553
Gr.12 Aufstieg f. Varioscreed / f. Variobohle
4812039193 Ascent, middle 554
Aufstieg, Mitte
4812038797 Ascent, l.h. 555
Aufstieg, li.
4812039420 Ascent, r.h. 557
Aufstieg, re.
4812039563 Box 559
Kasten
4812039573 Gr.12 Ascension für R- Bohlen 561
Gr.12 Aufstieg für R- Bohlen
4812039568 Ascent, middle 562
Aufstieg, Mitte
4812038797 Ascent, l.h. 555
Aufstieg, li.
4812039420 Ascent, r.h. 557
Aufstieg, re.
4812039563 Box 559
Kasten
X 4812031059 Auger Ø430mm, 2,50m 569
Schnecke Ø430mm, 2,50m
4812031822 Auger Ø430mm, basic width 570
Schnecke Ø430mm, Grundbreite
4812027684 Auger box 571
Schneckenkasten
TOC 19
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812026736 Outer support 573
Aussenlager
4812004559 Auger support 575
Schneckenlager
4812027479 Mounting parts 576
Montageteile
4812027733 Wear part kit auger wing Ø430mm 577
Verschleissteilsatz Schneckenfl. Ø430mm
4812027592 Auger gear 578
Schneckengetriebe
4812034819 Spare parts gear 579
Ersatzteile Getriebe
4812045075 Auger gear 580
Schneckengetriebe
X Gr.13 Auger extensions 581
Gr.13 Schneckenverbreiterungen
4812030995 Auger extension, l.h. L: 320mm 585
Schneckenverl., li. L: 320mm
4812030997 Auger extension, r.h. L: 320mm 586
Schneckenverl., re. L: 320mm
4812030998 Auger extension, l.h. L: 640mm 587
Schneckenverl., li. L: 640mm
4812031000 Auger extension, r.h. L: 640mm 588
Schneckenverl., re. L: 640mm
4812031010 Auger extension, l.h. L: 960mm 589
Schneckenverl., li. L: 960mm
4812031011 Auger extension, r.h. L: 960mm 590
Schneckenverl., re. L: 960mm
4812028794 Material tunnel, cpl. L:320mm 591
Materialschacht, kpl. L:320mm
4812028792 Material tunnel, cpl. L:640mm 592
Materialschacht, kpl. L:640mm
4812030927 Material tunnel, cpl. L:960mm 593
Materialschacht, kpl. L:960mm
4812028782 Strut material duct, l.h. L:960mm 594
Abstr.-schacht, li. L:960mm
4812028787 Strut material duct, r.h. L:960mm 595
Abstr.-schacht, re. L:960mm
4812028789 Strut material duct L:960mm 596
Abstrebungsschacht L:960mm
4812032289 End support, plate 597
Endlager, Zwischenplatte
D439082200 End support 598
Endlager
4812031804 Outer support 600
Aussenlager
D438081200 End support 601
Endlager
TOC 20
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812029259 Brace 603
Abstrebung
4812028882 Cross struts 605
Verstrebung
4812032472 Brace package wide 606
Abstrebungspaket breit (MT)
4812028882 Cross struts 605
Verstrebung
4812032804 Protection cover L:320 mm 611
Schuerze L:320 mm
4812032803 Protection cover L:640mm 612
Schuerze L:640mm
4812032802 Protection cover L:960 mm 613
Schuerze L:960 mm
4812032393 Auger wing Ø430mm, l.h. 614
Schneckenfluegel Ø430mm, li.
4812032395 Auger wing Ø430mm, r.h. 615
Schneckenfluegel Ø430mm, re.
4812032499 additional Extension parts 616
weitere Anbauteile
4812032500 additional Extension parts 617
weitere Anbauteile
4812032502 additional Extension parts 618
weitere Anbauteile
4812032504 additional Extension parts 619
weitere Anbauteile
4812031060 Auger Ø430mm, 3,14m 621
Schnecke Ø430mm, 3,14m
4812031953 Auger Ø430mm, 3,14m 622
Schnecke Ø430mm, 3,14m
4812031063 Auger Ø430mm, 3,78m 623
Schnecke Ø430mm, 3,78m
4812032281 Auger Ø430mm, 3,78m 624
Schnecke Ø430mm, 3,78m
4812032049 Auger Ø430mm, 4,42m 625
Schnecke Ø430mm, 4,42m
4812032357 Auger Ø430mm, 4,42m 626
Schnecke Ø430mm, 4,42m
X 4812031108 Auger Ø430mm, 5,06m 627
Schnecke Ø430mm, 5,06m
4812032363 Auger Ø430mm, 5,06m 628
Schnecke Ø430mm, 5,06m
4812032051 Auger Ø430mm, 5,70m 629
Schnecke Ø430mm, 5,70m
4812032383 Auger Ø430mm, 5,70m 630
Schnecke Ø430mm, 5,70m
TOC 21
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812032052 Auger Ø430mm, 6,34m 631
Schnecke Ø430mm, 6,34m
4812032399 Auger Ø430mm, 6,34m 632
Schnecke Ø430mm, 6,34m
4812032053 Auger Ø430mm, 6,98m 633
Schnecke Ø430mm, 6,98m
4812032410 Auger Ø430mm, 6,98m 634
Schnecke Ø430mm, 6,98m
4812032054 Auger Ø430mm, 7,62m 635
Schnecke Ø430mm, 7,62m
4812032413 Auger Ø430mm, 7,62m 636
Schnecke Ø430mm, 7,62m
4812032055 Auger Ø430mm, 8,26m 637
Schnecke Ø430mm, 8,26m
4812032419 Auger Ø430mm, 8,26m 639
Schnecke Ø430mm, 8,26m
4812032056 Auger Ø430mm, 8,90m 641
Schnecke Ø430mm, 8,90m
4812032430 Auger Ø430mm, 8,90m 642
Schnecke Ø430mm, 8,90m
4812032057 Auger Ø430mm, 9,54m 643
Schnecke Ø430mm, 9,54m
4812032435 Auger Ø430mm, 9,54m 644
Schnecke Ø430mm, 9,54m
4812032058 Auger Ø430mm, 10,18m 645
Schnecke Ø430mm, 10,18m
4812032437 Auger Ø430mm, 10,18m 646
Schnecke Ø430mm, 10,18m
4812032059 Auger Ø430mm, 10,82m 647
Schnecke Ø430mm, 10,82m
4812032439 Auger Ø430mm, 10,82m 648
Schnecke Ø430mm, 10,82m
X Gr.14 Inscription, Tools, Accessories 649
Gr.14 Beschriftung, Werkzeug, Zubehoer
4812036436 Decals tracked paver 650
Schilder Kettenfertiger
Inscription 652
Beschriftung
4812035048 Tools and accessories 653
Werkzeug und Zubehoer
4812009821 Tools and accessories 654
Werkzeug und Zubehoer
4812035580 Tools and accessories (Rus) 655
Werkzeug und Zubehoer (Rus)
4812038453 Infrared thermometer 656
Infrarotthermometer
TOC 22
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
D978000024 Welding protection 657
Schweissschutzwaechter
4812005418 Test adapter 658
Pruefadapter
Replace key 659
Ersatzschluessel
4812035521 Drivers seat 661
Fahrersitz
4812028982 Refueling equipment 663
Betankungsanlage
4812029968 Refueling equipment 664
Betankungsanlage
4812035452 Drivers seat Grammer, beheizbar 665
Fahrersitz Grammer, beheizbar
4812030001 Seat heater 666
Sitzheizung
X 4812035458 Drivers seat Standard, Cobo, kpl 667
Fahrersitz Standard, Cobo, kpl
X 4812027698 Hydr. hight adj. auger 669
Hydrl. hoehenverst. Schnecke
4812027603 Hydraulic, auger 670
Hydraulik, Schnecke
4812027721 Mech. hight adjustment auger 671
Mech. Hoehenverstellung Schnecke
4812027720 Ratchet 672
Ratschenkurbel
X 4812031793 Auger limit switch ultrasonic 673
Schneckenendschalter Ultraschall
4812228334 Retainer 674
Halter
4812032431 Electric 675
Elektrik
4812043196 Steering control 14m 677
Lenkautomat 14m
4812043252 Retainer 679
Halter
4812029931 Steering sensor 680
Lenksensor
4812032415 Bio hydraulic oil / Panolin 681
Bio Hydraulikoel / Pandolin
4812027607 Hydr. partial flow filter 682
Hydrl. Nebenstromfilter
D964013553 Partial flow filter 683
Nebenstromfilter
X 4812035023 Spot light for auger 685
Scheinwerfer f. Schneckenraum
TOC 23
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812028823 Spot light 686
Scheinwerfer
4812034736 Powermoon, Halogen 687
Powermoon, Halogen
4812032414 Powermoon 688
Powermoon
4812036596 cable cpl. 689
Kabel kpl
4812046228 Lighting balloon 690
Leuchtballon
4812036192 Rotaflare light, PLC, with roof 691
Rundumleuchte, SPS, mit Dach
4812029933 Electric rotaflare light 692
Elektrik Rundumleuchte
4812035837 Slip-on pipe 693
Aufsteckrohr
4812036227 Retainer 694
Halter
4812035432 Rotaflare light, PLC, without roof 695
Rundumleuchte, SPS, ohne Dach
4812029933 Electric rotaflare light 692
Elektrik Rundumleuchte
4812035837 Slip-on pipe 693
Aufsteckrohr
4812033636 Retainer 698
Halter
4812037881 Central lubrication 699
Zentralschmierung
4812037776 Pump 700
Pumpe
4812037777 Pump 701
Pumpe
4812037782 Kit central lubrication f. auger 703
Kit Zentralschmierung f. Schnecke
4812030073 El. option central lubrication 704
El. Option Zentralschmierung
X 4812034869 Gloria spraying device 705
Gloria-Spritze
4812043242 500W Spot light, without canopy 707
500W Strahler ohne Dach
4812043241 Electric 500W Spot ligh 708
Elektrik 500W Strahler
4812043223 Cable W47 709
Kabel W47
D977900136 Halogen spot light 710
Halogenstrahler
TOC 24
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812043245 Mounting parts 711
Montageteile
4812042582 Holder cpl. 712
Halter kpl.
4812043471 Spot light, without canopy 713
Arbeitsscheinwerfer ohne Dach
4812043472 Spot light, LED without canopy 715
Arbeitsscheinwerfer, LED ohne Dach
4812002731 First-aid kit 717
Verbandkasten
4812027605 Crown adjustment 719
Hydr. Dachprofilverstellung
4812033247 Control block 32
Steuerblock
4812046393 Control block 721
Steuerblock
4812036723 Generator drive, crawler, 33kVA 723
Generatorantrieb, Kette, 33kVA
4812034530 Electric / heating Serie 724
Elektrik / Heizung Serie
4812036663 Control box 725
Schaltschrank
4812039600 Vandalism protection 728
Vandalismusschutz
4812005418 Test adapter 658
Pruefadapter
4812033507 Generatorcable 730
Generatorkabel
4812034530A Electric / heating ab/from SN 3000547 731
Elektrik / Heizung ab/from SN 3000547
4812033507 Generatorcable 730
Generatorkabel
4812040618 Control box 733
Schaltschrank
4812039600 Vandalism protection 728
Vandalismusschutz
4812005418 Test adapter 658
Pruefadapter
4812039600 Vandalism protection 728
Vandalismusschutz
4812031164 Generator drive, 80kVA 743
Generatorantrieb, 80kVA
4812034537 Electric / heating Serie 744
Elektrik / Heizung Serie
4812036664 Control box 745
Schaltschrank
TOC 25
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812039600 Vandalism protection 728
Vandalismusschutz
4812005418 Test adapter 658
Pruefadapter
4812032103 Generatorcable 749
Generatorkabel
4812034537A Electric / heating 750
Elektrik / Heizung
4812032103 Generatorcable 749
Generatorkabel
4812040619 Control box 752
Schaltschrank
4812039600 Vandalism protection 728
Vandalismusschutz
4812005418 Test adapter 658
Pruefadapter
4812039600 Vandalism protection 728
Vandalismusschutz
X 4812029934 Back-up alarm 761
Rueckfahrwarnung
X 4812035395 Spot light 763
Arbeitsscheinwerfer
X 4812033051 Option engine room lighting 765
Option Motorraumbeleuchtung
4812029937 Engine room lighting, electric 766
Motorraumbeleuchtung Elektrik
4812032841 Lamp interior 767
Innenleuchte
4812030003 Cable W24 768
Kabel W24
4812032889 Engine room lighting 769
Motorraumbeleuchtung
4812035398 Option camera 771
Option Kamera
4812032352 Camera system 772
Kamerasystem
4812043182 Mounting parts 773
Montageteile
4812043177 Holding plate 774
Halteblech
4812043272 Option LED working light 775
Option LED Arbeitsscheinwerfer
4812029936 12V installation 777
12V-Anlage
4812029971 Cable harness W23 778
Kabelbaum W23
TOC 26
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812032974 Socket, 230V 779
Steckdose, 230V
4812038808 Emulsion spray system 781
Emulsionsspruehanlage
4812038837 Tank with pump 782
Tank mit Pumpe
4812042128 Hose package 784
Schlauchpaket
4812039908 Electric emulsion spray system 785
Elektrik Emulsionsspruehanlage
4812038790 Emulsion spray system 787
Emulsionsspruehanlage
4812038837 Tank with pump 782
Tank mit Pumpe
4812042118 Hose reel 790
Schlauchaufroller
4812039908 Electric emulsion spray system 785
Elektrik Emulsionsspruehanlage
4812040056 Fire extinguisher 793
Feuerloescher
4812030495 500W Spot light 795
500W Strahler
4812036650 Halogen spot light 796
Halogenstrahler
D977900136 Halogen spot light 710
Halogenstrahler
4812036596 cable cpl. 689
Kabel kpl
X 4812041091 Indicator thickness 799
Anzeiger Einbaudicke
4812041093 Pointer 800
Zeiger
4812042814 Gravel field kit 801
Schotter- Kette
4812042762 Conveyor chain, long 802
Lattenrostkette, lang
4812042830 Gusset plate 803
Verstaerkungsblech
4812042848 Bulk material flap 804
Schuettgutklappe
4812041024 Material chute 805
Materialschaechte klappb.
Gr.16 Levelling 807
Gr.16 Nivellierung
X D900626011 Slope transmitter 809
Neigungssensor
TOC 27
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
X 4812038541 Sonic-Ski 811
Sonic-Ski
4812038617 Digirotary Kit 813
Digirotary Kit
4812038616 Ultrasonic sensor 815
Ultraschallsensor
4812038602 Sensor 816
Sensor
X 4812011781 Box MOBA-Matic 817
Koffer MOBA-MATIC
4812042045 Big Ski 9 m cpl. 819
Big Ski 9 m kpl.
4812038564 Electric parts big ski 820
E-Teile Big Ski
4812011781 Box MOBA-Matic 817
Koffer MOBA-MATIC
4812042035 Big Ski 9 m 822
Big Ski 9 m
4812004304 Side arm support 823
Holmhalterung
4812041999 Big Ski 13 m cpl. 825
Big Ski 13 m kpl.
4812038564 Electric parts big ski 820
E-Teile Big Ski
4812011781 Box MOBA-Matic 817
Koffer MOBA-MATIC
4812041925 Big Ski 13 m 828
Big Ski 13 m
4812004304 Side arm support 823
Holmhalterung
D830031300 Trailing ski, 6m 831
Schleppski 6m
4700688225 Trailing ski, 6m 832
Schleppski 6m
4700691720 Mounting parts 834
Anbauteile fuer Nivellierung
D830031400 Trailing ski, 9m 835
Schleppski 9m
4700688226 Trailing ski, 9m 836
Schleppski 9m
4700691720 Mounting parts 834
Anbauteile fuer Nivellierung
4720000701 Wire tensioner cpl. 839
Drahtspanner kpl.
X Gr.17 Doku 841
Gr.17 Doku
TOC 28
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
DVD W-A-S 11.x (for service technicans) 852
DVD W-A-S 11.x (fuer Servicetechniker)
X Gr.18 Wear part and Inspection kits TIER 3 853
Gr.18 Verschleissteil- und Inspektionss. TIER 3
4812028402 Wear part kit conveyor plates 39
Verschleissteilsatz Lattenrostbleche
4812028403 Wear part kit conveyor guide plates 41
Verschleissteils. Lattenrostleitbleche
4812028516 Wear part kit conveyor chain 82
Verschleissteilsatz Lattenrostkette
4812035552 Wear part kit conveyor drive 858
Verschleissteilsatz Lattenrostantrieb
4812035553 Wear part kit reversing roller 859
Verschleissteilsatz Umlenkrolle
4812027733 Wear part kit auger wing Ø430mm 577
Verschleissteilsatz Schneckenfl. Ø430mm
4812035551 Wear part kit rubber plates 18
Verschleissteilsatz Gummibodenplatten
4700691229 Service kit 500 h TIER 3 862
Inspektionssatz 500 h TIER 3
4812041235 Service kit 1000 h TIER 3 863
Inspektionssatz 1000 h TIER 3
4812046969 Service kit 1000 h TIER 3, stage 2 864
Inspektionssatz 1000 h TIER 3, stage 2
4812043983 Service kit 500 h Plus TIER 3 865
Servicesatz 500 h Plus TIER 3
Lubricants and operating substances T3 866
Betriebsstoffe T3
4812045783 Hopper rubber kit, standard 868
Muldengummi-Kit, standard
4812007262 Hopper rubber kit, standard 869
Muldengummi-Kit, standard
4812045834 Hopper rubber kit, hydr. front flap 870
Muldengummi-Kit, hydr. Mulde
4812007263 Hopper rubber kit, reinforced, hydr. fr. flap 871
Muldengummi-Kit, verstärkt, hydr. Mulde
4812011023 Hopper rubber kit, standard, hydr. fr. flap 872
Muldengummi-Kit, standard, hydr. Mulde
Gr.18 Wear part and Inspection kits TIER 4i 873
Gr.18 Verschleissteil- und Inspektionss. TIER 4i
4812028402 Wear part kit conveyor plates 39
Verschleissteilsatz Lattenrostbleche
4812028403 Wear part kit conveyor guide plates 41
Verschleissteils. Lattenrostleitbleche
4812028516 Wear part kit conveyor chain 82
Verschleissteilsatz Lattenrostkette
4812035552 Wear part kit conveyor drive 858
Verschleissteilsatz Lattenrostantrieb
TOC 29
TABLE OF CONTENTS / INHALTSVERZEICHNIS
Page /
Seite
Assembly /
Baugruppe
Description /
Beschreibung
Assemblies marked with an X and their subassemblies are used in your machine
Baugruppen, die mit einem X markiert sind, sowie deren Unterbaugruppen, werden in Ihrer Maschine verwendet
4812035553 Wear part kit reversing roller 859
Verschleissteilsatz Umlenkrolle
4812027733 Wear part kit auger wing Ø430mm 577
Verschleissteilsatz Schneckenfl. Ø430mm
4812035551 Wear part kit rubber plates 18
Verschleissteilsatz Gummibodenplatten
4812042198 Service kit 500 h TIER 4i 882
Inspektionssatz 500 h TIER 4i
4812012378 Service kit 500 h TIER 4i 883
Inspektionssatz 500 h TIER 4i
4812042200 Service kit 1000 h TIER 4i 884
Inspektionssatz 1000 h TIER 4i
4812046970 Service kit 1000 h TIER 4i, stage 2 885
Inspektionssatz 1000 h TIER 4i, stage 2
4812012383 Service kit 1000 h TIER 4i 886
Inspektionssatz 1000 h TIER 4i
4812012384 Service kit 1000 h TIER 4i, stage 2 887
Inspektionssatz 1000 h TIER 4i, stage 2
4812043984 Service kit 500 h Plus TIER 4i 888
Servicesatz 500 h Plus TIER 4i
4812012382 Service kit 500 h Plus TIER 4i 889
Servicesatz 500 h Plus TIER 4i
Lubricants and operating substances T4 890
Betriebsstoffe T4
4812045783 Hopper rubber kit, standard 868
Muldengummi-Kit, standard
4812007262 Hopper rubber kit, standard 869
Muldengummi-Kit, standard
4812045834 Hopper rubber kit, hydr. front flap 870
Muldengummi-Kit, hydr. Mulde
4812007263 Hopper rubber kit, reinforced, hydr. fr. flap 871
Muldengummi-Kit, verstärkt, hydr. Mulde
4812011023 Hopper rubber kit, standard, hydr. fr. flap 872
Muldengummi-Kit, standard, hydr. Mulde
PLEASE NOTE:
- This is the same manual used by the dealers to diagnose and troubleshoot your vehicle
- You will be directed to the download page as soon as the purchase is completed. The whole payment and downloading process will take anywhere between 2-5 minutes
- Need any other service / repair / parts manual, please feel free to contact [email protected] . We still have 50,000 manuals unlisted
S.M
