Deutz Fahr DXbis 230 Parts Catalog Manual – PDF DOWNLOAD
FILE DETAILS:
Deutz Fahr DXbis 230 Parts Catalog Manual – PDF DOWNLOAD
Language : English
Pages : 475
Downloadable : Yes
File Type : PDF
Size: 25.3 MB
VIDEO PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
Deutz Fahr DXbis 230 Parts Catalog Manual – PDF DOWNLOAD

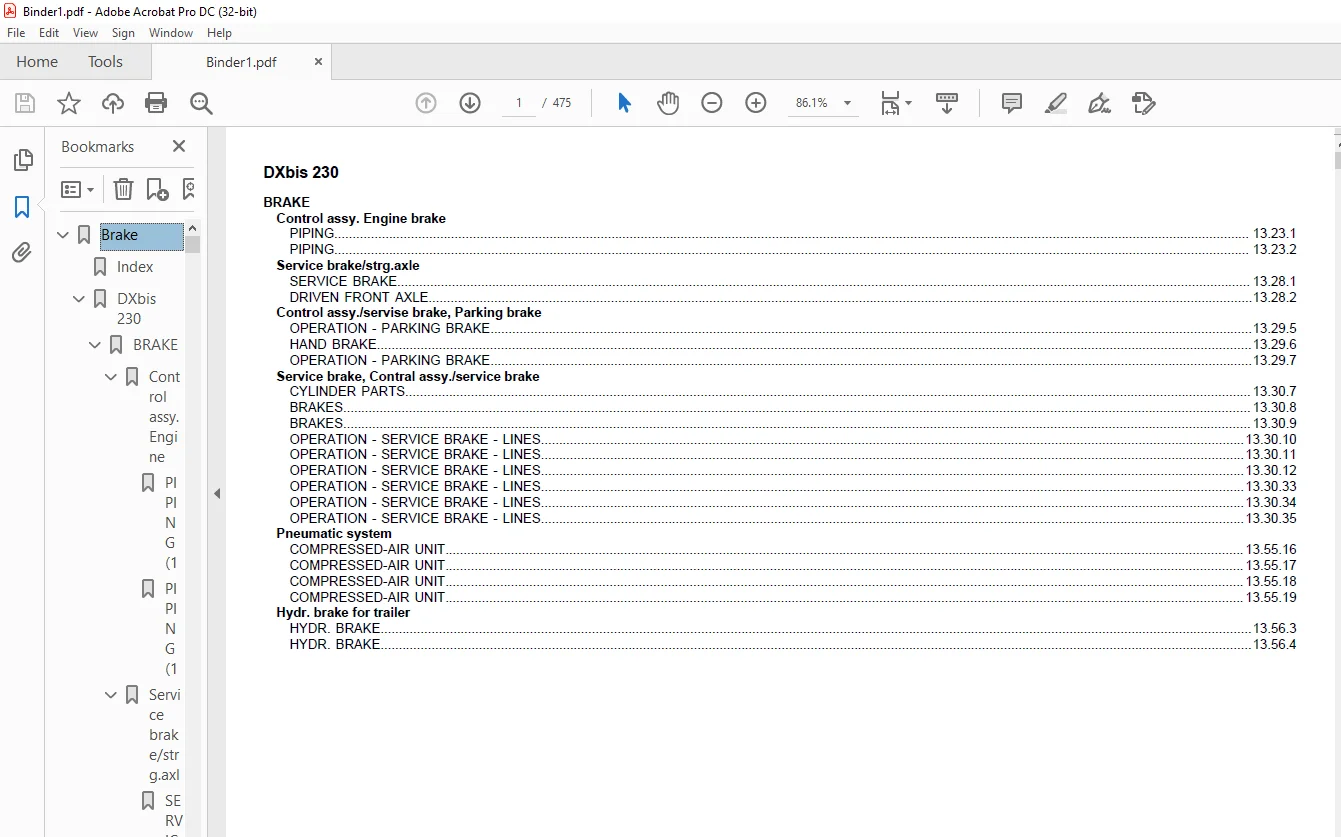

Brake 1
Index 1
DXbis 230 2
BRAKE 2
Control assy Engine brake 2
PIPING (13 23 1) 2
PIPING (13 23 2) 4
Service brake/strg axle 5
SERVICE BRAKE (13 28 1) 5
DRIVEN FRONT AXLE (13 28 2) 6
Control assy /servise brake, Parking brake 7

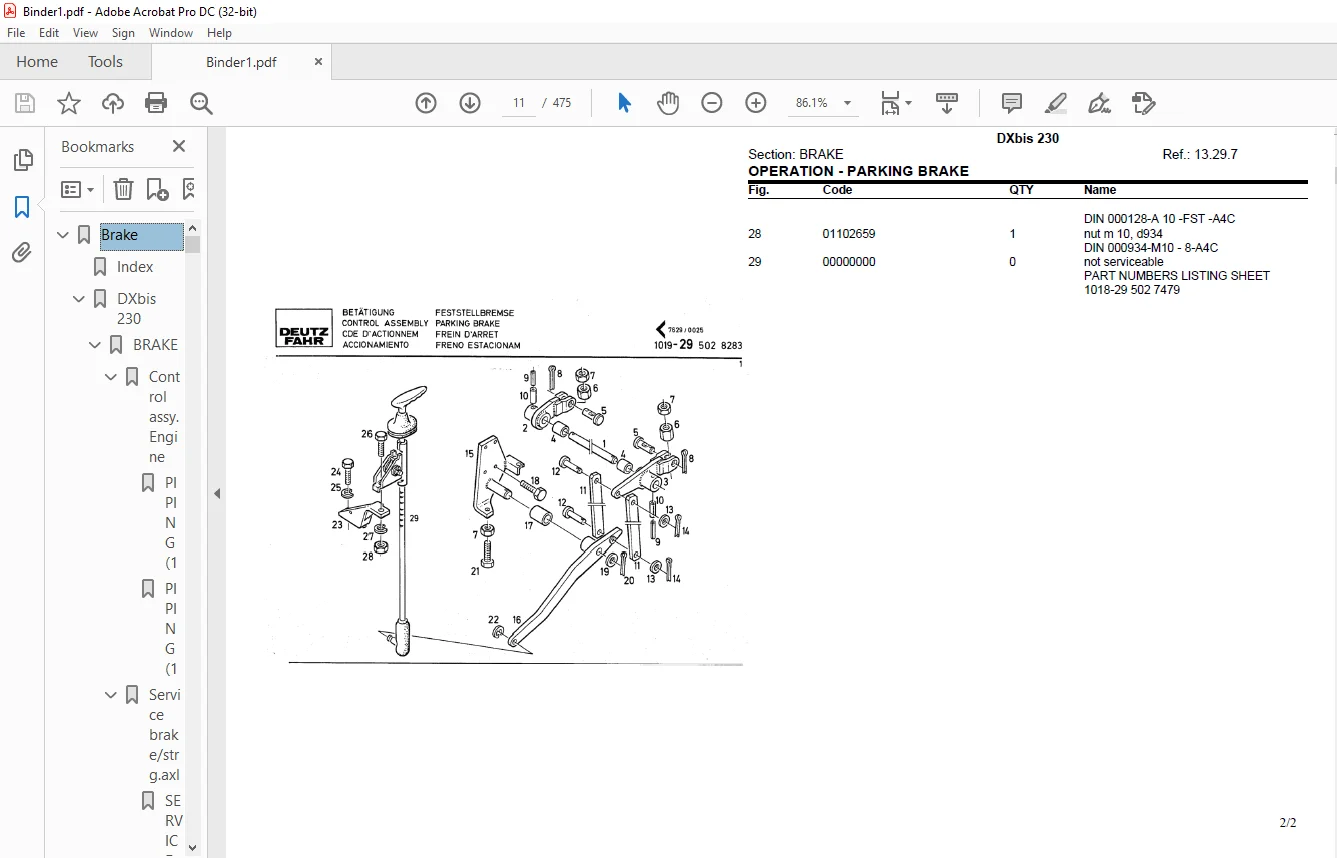

OPERATION – PARKING BRAKE (13 29 5) 7
HAND BRAKE (13 29 6) 9
OPERATION – PARKING BRAKE (13 29 7) 10
Service brake, Contral assy /service brake 12
CYLINDER PARTS (13 30 7) 12
BRAKES (13 30 8) 13
BRAKES (13 30 9) 14

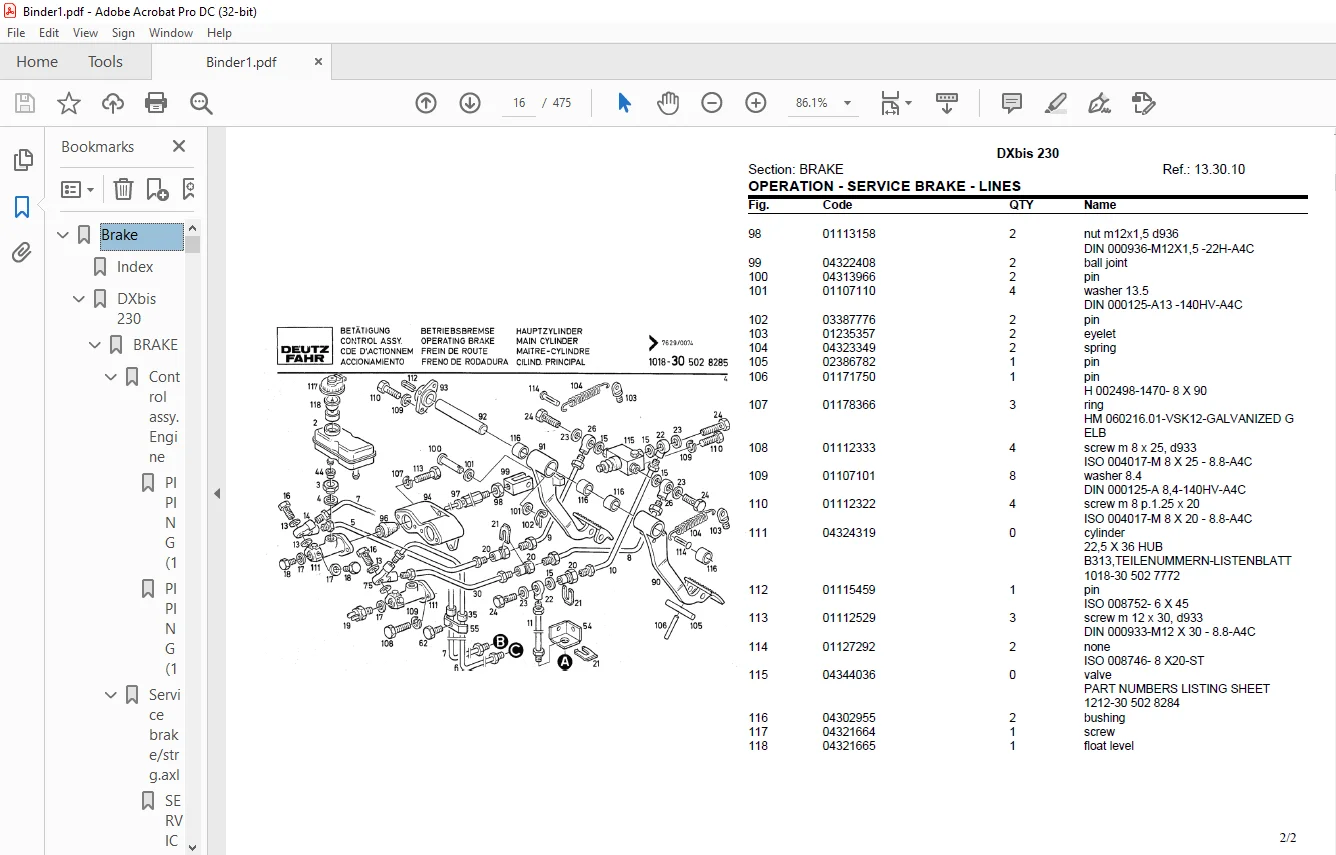

OPERATION – SERVICE BRAKE – LINES (13 30 10) 15
OPERATION – SERVICE BRAKE – LINES (13 30 11) 17
OPERATION – SERVICE BRAKE – LINES (13 30 12) 19
OPERATION – SERVICE BRAKE – LINES (13 30 33) 21
OPERATION – SERVICE BRAKE – LINES (13 30 34) 23
OPERATION – SERVICE BRAKE – LINES (13 30 35) 25
Pneumatic system 27
COMPRESSED-AIR UNIT (13 55 16) 27
COMPRESSED-AIR UNIT (13 55 17) 30
COMPRESSED-AIR UNIT (13 55 18) 32
COMPRESSED-AIR UNIT (13 55 19) 34
Hydr brake for trailer 36
HYDR BRAKE (13 56 3) 36
HYDR BRAKE (13 56 4) 38
Built-on_accessories 40
Index 40
DXbis 230 42
BUILT-ON ACCESSORIES 42
Chassis frame 42
FRAME HOOK HOLDER (16 36 1) 42
Cab 44
CAB (16 37 14) 44
WINDSCREEN (16 37 15) 45
CAB (16 37 16) 46
CAB DOOR (16 37 17) 47
FRAME HOOK HOLDER (16 37 18) 49
GLASSES AND SEALS (16 37 19) 50
KNOCKOUT WINDOW (16 37 20) 51
CAB (16 37 22) 53
DRAWBAR COUPLING (16 37 23) 56
CAB (16 37 24) 57
CAB (16 37 25) 58
CAB (16 37 26) 62
Engine hood, Battery Carrier 63
BATTERY CARRIER (16 41 4) 63
HOOD (16 41 5) 64
HOOD (16 41 6) 66
Speed control device 68
SPEED ADJUSTMENT (16 46 5) 68
SPEED ADJUSTMENT (16 46 6) 70
SPEED ADJUSTMENT (16 46 8) 72
Rear mudguards, Rear panelling 74
WING REAR LEFT/RIGHT (16 51 2) 74
Front mudguards 75
WING FRONT (16 52 6) 75
WING FRONT (16 52 10) 76
WING FRONT (16 52 17) 77
Driver`s seat 78
SAFETY BELT (16 54 2) 78
DRIVER’S SEAT (16 54 3) 79
DRIVER’S SEAT (16 54 14) 80
DRIVER’S SEAT (16 54 15) 82
DRIVER’S SEAT (16 54 16) 84
DRIVER’S SEAT (16 54 17) 85
DRIVER’S SEAT (16 54 18) 86
DRIVER’S SEAT (16 54 19) 88
DRIVER’S SEAT (16 54 20) 89
DRIVER’S SEAT (16 54 21) 91
DRIVER’S SEAT (16 54 22) 92
DRIVER’S SEAT (16 54 23) 94
DRIVER’S SEAT (16 54 24) 95
Tank panelling, Instrument box, Front panelling 97
DASHBOARD BOX (16 55 2) 97
Toolbox 98
METAL TOOLBOX (16 60 2) 98
Driving mirror 99
REARVIEW MIRROR (16 67 4) 99
Rear reflector 100
RETROREFLECTOR (16 68 4) 100
RETROREFLECTOR (16 68 5) 101
Number plate bracket, Plates 102
PLATES (16 71 6) 102
Control console 103
CONTROL CONSOLE (16 75 2) 103
CONTROL CONSOLE (16 75 3) 104
Passenger seat 105
SEAT FOR 2ND OPERATOR (16 76 2) 105
Foot plate 106
STEP – FUEL TANK (16 77 2) 106
Chock 107
CHOCK (16 80 3) 107
Cab panelling, Floor covering 108
FLOOR COVERING (16 86 8) 108
ROOF COVERING (16 86 9) 109
ROOF COVERING (16 86 10) 111
Electrical_system 113
Index 113
DXbis 230 114
ELECTRIC AL SYSTEM 114
Electrical equipment, Switch box w instruments, Pilot light, Screen washing system, Headlight, Lights 114
WATER TANK (18 49 1) 114
ELECTRICAL EQUIPMENT FRONT (18 49 7) 115
ELECTRICAL EQUIPMENT FRONT (18 49 8) 118
CONSOLE (18 49 9) 120
INDICATOR LIGHT (18 49 10) 123
ELECTRICAL EQUIPMENT FRONT (18 49 11) 125
SPOTLIGHT (18 49 28) 127
SPOTLIGHT (18 49 29) 128
WORKING SPOTLIGHT (18 49 30) 129
LIGHTS FRONT (18 49 31) 130
LIGHTS REAR (18 49 32) 131
Tractormeter, Tachygraph 132
TRACTOR METER (18 56 4) 132
Engine 133
Index 133
DXbis 230 136
ENGINE 136
Crankcase 136
CRANKSHAFT (11 01 12) 136
FRONT COVER (11 01 13) 137
CRANKSHAFT (11 01 14) 138
OIL FILLER NECK (11 01 15) 139
LINKAGE (11 01 24) 140
LINKAGE (11 01 25) 141
CRANKCASE (11 01 27) 142
BREATHER (11 01 36) 145
PISTON PIECE/CYL -UNIT (11 01 37) 146
GUIDE PIPE (11 01 38) 147
GUIDE PIPE (11 01 40) 148
DIPSTICK (11 01 41) 149
OIL FILLER NECK (11 01 43) 150
Oil pan 151
OIL PAN (11 02 5) 151
Cylinder 152
CYLINDER (11 04 2) 152
Crankshaft 153
CRANKSHAFT (11 05 14) 153
DRIVING PARTS (11 05 15) 154
FLYWHEEL (11 05 16) 155
Connecting rod 156
CONNECTING ROD PIECE/CYL -UNIT (11 06 4) 156
Piston 157
PISTON (11 07 3) 157
Cylinder head 159
CYLINDER HEAD (11 08 4) 159
FASTENINGS (11 08 5) 161
Camshaft 162
BLANKING PARTS (11 10 2) 162
CAMSHAFT (11 10 5) 163
Timing gears 164
CONTROL PARTS PIECE/CYL -UNIT (11 11 4) 164
Lube oil pump 165
LUBRICAT OIL PUMP (11 14 2) 165
GEAR PUMP (11 14 3) 166
Oil cooler, Lube oil filter 167
RADIATOR (11 15 14) 167
LUBRIC OIL COOLER (11 15 15) 168
CONNECTION (11 15 16) 169
Oil pipes 170
PLUG-IN PIECE (11 16 4) 170
PRESSURE OIL LINE (11 16 5) 171
OIL LUBRICATION PIPE (11 16 9) 172
OIL LUBRICATION PIPE (11 16 10) 173
PRESSURE OIL LINE (11 16 14) 174
Injection pump 175
INJECTION PUMP COMPONENT PARTS (11 17 17) 175
CONTROLLER COMPONENT PARTS (11 17 18) 179
FUEL INJECT PUMP (11 17 21) 183
ACCESSORIES (11 17 22) 184
Injection pump drive 185
INJECTION CONTROL (11 18 2) 185
Fuel filter 186
FUEL PRELIMINARY FILTER (11 20 2) 186
Fuel pipes 187
HIGH PRESSURE PIPE (11 21 13) 187
OVERFLOW OIL LINE (11 21 14) 188
Air intake, Air cleaner 189
PIPING (11 22 4) 189
INTAKE TUBE (11 22 5) 190
Heater plug installation 191
ELECTRONIC MOTOR CONTROLLER (11 26 2) 191
ACCESSORIES (11 26 3) 192
FUEL LINE (11 26 4) 193
Air compressor 194
BLANKING PARTS (11 33 2) 194
Cooling air blower 195
HYDR COOLING BLOWER (11 39 13) 195
TENSION ROLLER (11 39 14) 196
Cooling air ducting 197
GUARD (11 40 20) 197
COLD AIR DUCTING (11 40 25) 198
Exhaust manifold 199
EXHAUST MANIFOLD (11 41 10) 199
Turbocharger 200
TURBOCHARGER COMPONENT PARTS (11 43 5) 200
TURBOCHARGER (11 43 6) 201
Generator, Startet motor 202
STARTER (11 44 5) 202
PARTS FOR STARTER (11 44 17) 203
Electrical accessories 204
STOP SWITCH ADD-ON (11 48 2) 204
OIL PRESSUR SWITCH (11 48 4) 205
Clutch 206
CONNECTION HOUSING (11 52 1) 206
Engine shutdown 207
SHUTDOWN DEVICE (11 56 1) 207
Hydraulic pump 208
DRIVING PARTS (11 83 3) 208
Sealing set 209
GASKET SET (11 90 5) 209
Front_axle_Steering 210
Index 210
DXbis 230 211
FRONT AXLE, STEERING ASSEMBLY 211
Joint shaft 211
CARDAN SHAFT (15 21 3) 211
Driven steering axle 212
SERVICE BRAKE (15 28 13) 212
SERVICE BRAKE (15 28 14) 213
SERVICE BRAKE (15 28 15) 216
SERVICE BRAKE (15 28 16) 217
SERVICE BRAKE (15 28 17) 219
DRIVEN FRONT AXLE (15 28 33) 221
DRIVEN FRONT AXLE (15 28 34) 223
DRIVEN FRONT AXLE (15 28 35) 226
DRIVEN FRONT AXLE (15 28 36) 227
DRIVEN FRONT AXLE (15 28 37) 229
Hydr Cylinder 232
HYDRAULIC CYLINDER (15 30 8) 232
Front axle bracket 233
BEARING BLOCK (15 32 3) 233
Steering mech hydr Block 234
STEERING CONTROL (15 37 3) 234
Hydrostatic steering 235
HYDRAULIC STEERING GEAR (15 89 1) 235
HYDRAULIC STEERING GEAR (15 89 2) 237
CONTROL PUMP – ZF (15 89 33) 238
CONTROL PUMP – ZF (15 89 34) 239
Gearbox_Clutch 240
Index 240
DXbis 230 242
GEARBOX, CLUTCH 242
Clutch control assy 242
CLUTCH OPERATION (12 03 3) 242
MASTER CYLINDER (12 03 4) 244
OPERATION – P T O SHAFT – REAR (12 03 9) 245
Hydr pump gearbox, Lube oil supply, Pressure oil supply 247
PIPING (12 07 3) 247
PUMP DRIVE (12 07 4) 249
OIL SUPPLY – HYDRAULIC PUMP (12 07 5) 250
OIL SUPPLY – HYDRAULIC PUMP (12 07 8) 251
OIL SUPPLY – HYDRAULIC PUMP (12 07 18) 252
OIL SUPPLY – HYDRAULIC PUMP (12 07 19) 253
PUMP DRIVE (12 07 20) 254
Transmission 255
GEARBOX (12 08 3) 255
GEARBOX (12 08 5) 257
GEARBOX (12 08 10) 259
GEARBOX (12 08 11) 261
HYDRAULIC PUMP (12 08 12) 262
Clutch housing, Control units for gearbox, Intermediate gear 263
CLUTCH HOUSING (12 09 1) 263
COVER (12 09 2) 264
Change-speed gearbox, Contr hydr front whell drive, Contr hydr /diff lock, Control assy hydr PTO shaft, rear 265
FILEX COUPLING (12 11 11) 265
CLUTCH HOUSING (12 11 12) 267
CLUTCH (12 11 13) 268
PLANETARY GEAR (12 11 14) 270
CLUTCH (12 11 15) 271
CLUTCH (12 11 16) 273
VALVE PARTS (12 11 17) 276
TRANSMISSION SHAFT (12 11 18) 278
MAIN SHAFT (12 11 19) 281
P T O SHAFT DRIVE (12 11 20) 284
MAIN SHAFT (12 11 30) 286
MAIN SHAFT (12 11 77) 289
CLUTCH HOUSING (12 11 78) 290
CLUTCH (12 11 79) 291
PLANETARY GEAR (12 11 80) 293
CLUTCH (12 11 81) 294
CLUTCH (12 11 82) 296
MAIN SHAFT (12 11 83) 299
FILEX COUPLING (12 11 84) 300
CLUTCH HOUSING (12 11 85) 301
VALVE PARTS (12 11 86) 302
TRANSMISSION SHAFT (12 11 87) 303
P T O SHAFT DRIVE (12 11 88) 305
MAIN SHAFT (12 11 89) 307
Control assy intermediate gear, Gearshift assembly 310
GEAR OPERATION (12 12 2) 310
SHUTTLE CONTROL WITH H-M-L (12 12 3) 312
GEAR SHIFTING (12 12 4) 313
GEAR SHIFTING (12 12 5) 316
CONTROL UNIT (12 12 6) 318
GEAR SHIFTING (12 12 10) 320
GEAR SHIFTING (12 12 45) 323
GEAR SHIFTING (12 12 46) 326
SHUTTLE CONTROL WITH H-M-L (12 12 47) 328
Change speed gearbox 329
DRIVE (12 22 1) 329
Differential unit 330
DIFFERENTIAL (12 24 4) 330
DIFFERENTIAL (12 24 8) 332
Front wheel drive 334
FRONT-WHEEL DRIVE (12 26 5) 334
Front whell drive control, Planetary drive, Rear axle 336
REAR AXLE (12 27 6) 336
TRANSMISSION SHAFT (12 27 7) 338
PLANETARY GEAR (12 27 8) 339
REAR AXLE (12 27 11) 341
REAR AXLE (12 27 16) 343
PLANETARY GEAR (12 27 17) 345
PTO guard, rear, PTO shaft, rear 347
P T O SHAFT (12 77 3) 347
P T O SHAFT (12 77 6) 349
P T O SHAFT (12 77 13) 351
Heating_Air_conditioning 353
Index 353
DXbis 230 354
HEATING, AIR CONDITIONING SYSTEM 354
Air-to-air heating, Ventilation, Oil-to-air heating, Aux heating, Air conditioning 354
CLIMATE CONTROL SYSTEM (19 85 3) 354
CLIMATE CONTROL SYSTEM (19 85 4) 356
CLIMATE CONTROL SYSTEM (19 85 5) 358
INLET MANIFOLD (19 85 6) 359
CONDENSER (19 85 7) 361
OIL HEATING (19 85 8) 362
OIL HEATING (19 85 9) 363
HEATING (19 85 12) 365
COMPRESSOR (19 85 13) 367
BLOWER (19 85 16) 368
Hitch 369
Index 369
DXbis 230 370
HITCH 370
Bracket, Drawbar 370
TOWING BAR (1A 14 7) 370
BRACKET (1A 14 8) 371
Ballast carrier, Autom trailer hitch 372
AUTOMATIC DRAWBAR COUPLING (1A 62 1) 372
Hydraulic_system 373
Index 373
DXbis 230 375
HYDRAULIC SYSTEM 375
Oil supply 375
OIL SUPPLY – HYDRAULIC PUMP (14 01 4) 375
OIL SUPPLY – HYDRAULIC PUMP (14 01 5) 379
OIL SUPPLY – HYDRAULIC PUMP (14 01 6) 381
OIL SUPPLY – HYDRAULIC PUMP (14 01 7) 384
OIL SUPPLY – HYDRAULIC PUMP (14 01 8) 388
OIL SUPPLY – HYDRAULIC PUMP (14 01 9) 390
Hydraulic lift, Electronic power lift control 393
CONTROL HYDRAULICS (14 08 4) 393
CONTROL HYDRAULICS (14 08 5) 395
DISTRIBUTOR (14 08 6) 398
OPERATION – P T O SHAFT – REAR (14 08 7) 400
CONTROL ROD (14 08 18) 402
PICK-UP-HITCH (14 08 19) 404
LIFTING ARM (14 08 20) 406
CONTROL HYDRAULICS (14 08 21) 407
CONTROL HYDRAULICS (14 08 22) 409
DISTRIBUTOR (14 08 23) 411
CONTROL ROD (14 08 49) 413
PICK-UP-HITCH (14 08 50) 415
LIFTING ARM (14 08 51) 417
CONTROL ROD (14 08 52) 418
PICK-UP-HITCH (14 08 53) 419
HYDRAULIC CYLINDER (14 08 54) 420
HYDRAULIC CYLINDER (14 08 55) 422
HYDRAULIC CYLINDER (14 08 56) 424
Three-point hitch 425
THREE-POINT COUPLING (14 11 20) 425
THREE-POINT COUPLING (14 11 21) 428
UPPER LINK (14 11 22) 432
UPPER LINK (14 11 23) 433
EXTENDING ROD (14 11 24) 434
LOWER LINK (14 11 25) 435
CONNECTING ROD (14 11 26) 436
CONNECTING ROD (14 11 27) 437
TELE-UPPER LINK (14 11 67) 438
Toolbar/three-point hitch 439
TRACTOR LINKAGE DRAWBAR (14 12 1) 439
DEUTZ control unit comb , Assy hydr control, Remote connections 440
HYDR CONTROL (14 88 7) 440
HYDR CONTROL (14 88 8) 442
HYDR CONTROL (14 88 9) 443
HYDR CONTROL (14 88 10) 445
HYDR CONTROL (14 88 11) 447
Motor_supply 449
Index 449
DXbis 230 450
MOTOR SUPPLY 450
Partition/engine, Shield, Bleeding pipe, Lube oil line 450
VENT LINE (17 01 2) 450
OIL LUBRICATION PIPE (17 01 3) 451
PARTITION (17 01 4) 453
CHANGEOVER SWITCH (17 01 5) 454
Fuel tank, Aux tank, Fuel filter 455
FUEL TANK (17 42 7) 455
FUEL DOUBLE FILTER (17 42 8) 456
AUXILIARY TANK (17 42 9) 457
FUEL DOUBLE FILTER (17 42 17) 458
Air cleaner 459
DRY AIR FILTER (17 43 6) 459
DRY AIR FILTER (17 43 11) 460
Exh Silencer 462
EXHAUST SYSTEM (17 44 2) 462
EXHAUST SYSTEM (17 44 3) 464
EXHAUST SYSTEM (17 44 6) 466
Fuel gauge 467
TANK INDICATOR (17 69 3) 467
Wheels_Ballast 468
Index 468
DXbis 230 469
WHEELS, BALLAST 469
Disc wheels, front, Adj wheels, front 469
10 HOLE – DISK WHEEL FRONT (1B 58 4) 469
10 HOLE – DISK WHEEL FRONT (1B 58 5) 470
SCREEN WIPER FRONT (1B 58 17) 471
Disc wheels, rear, Adj wheels, rear 472
10 HOLE – DISK WHEEL FRONT (1B 59 8) 472
10 HOLE – DISK WHEEL FRONT (1B 59 9) 473
Wheel ballast 474
WHEEL BALLAST (1B 61 1) 474
Ballast weights,front 475
FRONT BALLAST (1B 62 3) 475
IMAGES PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is the SAME exact manual used by your dealers to fix your vehicle.
- The same can be yours in the next 2-3 mins as you will be directed to the download page immediately after paying for the manual.
- Any queries / doubts regarding your purchase, please feel free to contact [email protected]
S.V
