Deutz Fahr Agrolux F 70 After 6001 Parts Catalog Manual – PDF DOWNLOAD
FILE DETAILS:
Deutz Fahr Agrolux F 70 After 6001 Parts Catalog Manual – PDF DOWNLOAD
Language : English
Pages : 510
Downloadable : Yes
File Type : PDF
Size: 22.7 MB
IMAGES PREVIEW OF THE MANUAL:
VIDEO PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
Deutz Fahr Agrolux F 70 After 6001 Parts Catalog Manual – PDF DOWNLOAD

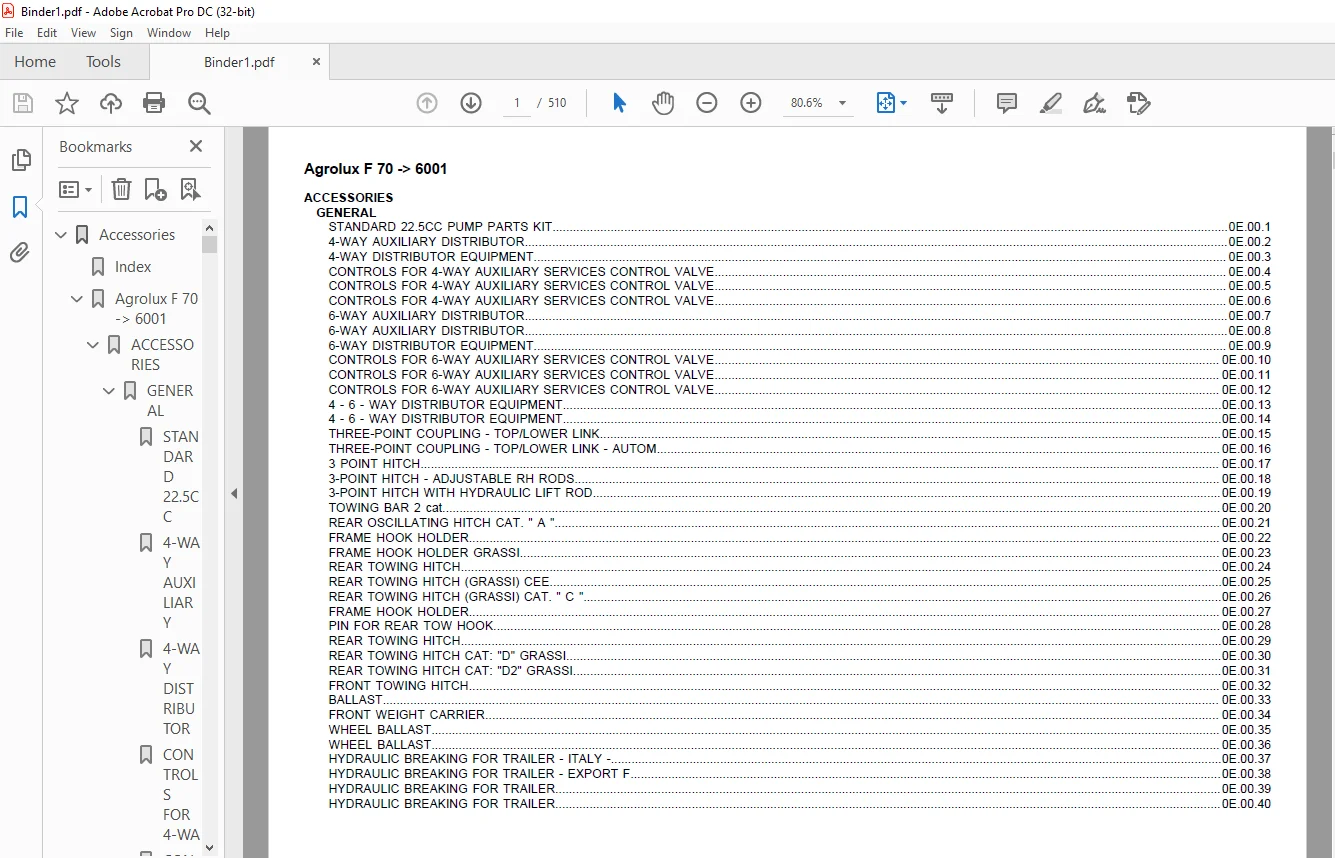

Accessories 1
Index 1
Agrolux F 70 -> 6001 3
ACCESSORIES 3
GENERAL 3
STANDARD 22 5CC PUMP PARTS KIT (0E 00 1) 3
4-WAY AUXILIARY DISTRIBUTOR (0E 00 2) 4
4-WAY DISTRIBUTOR EQUIPMENT (0E 00 3) 5
CONTROLS FOR 4-WAY AUXILIARY SERVICES CONTROL VALVE (0E 00 4) 6
CONTROLS FOR 4-WAY AUXILIARY SERVICES CONTROL VALVE (0E 00 5) 7
CONTROLS FOR 4-WAY AUXILIARY SERVICES CONTROL VALVE (0E 00 6) 8

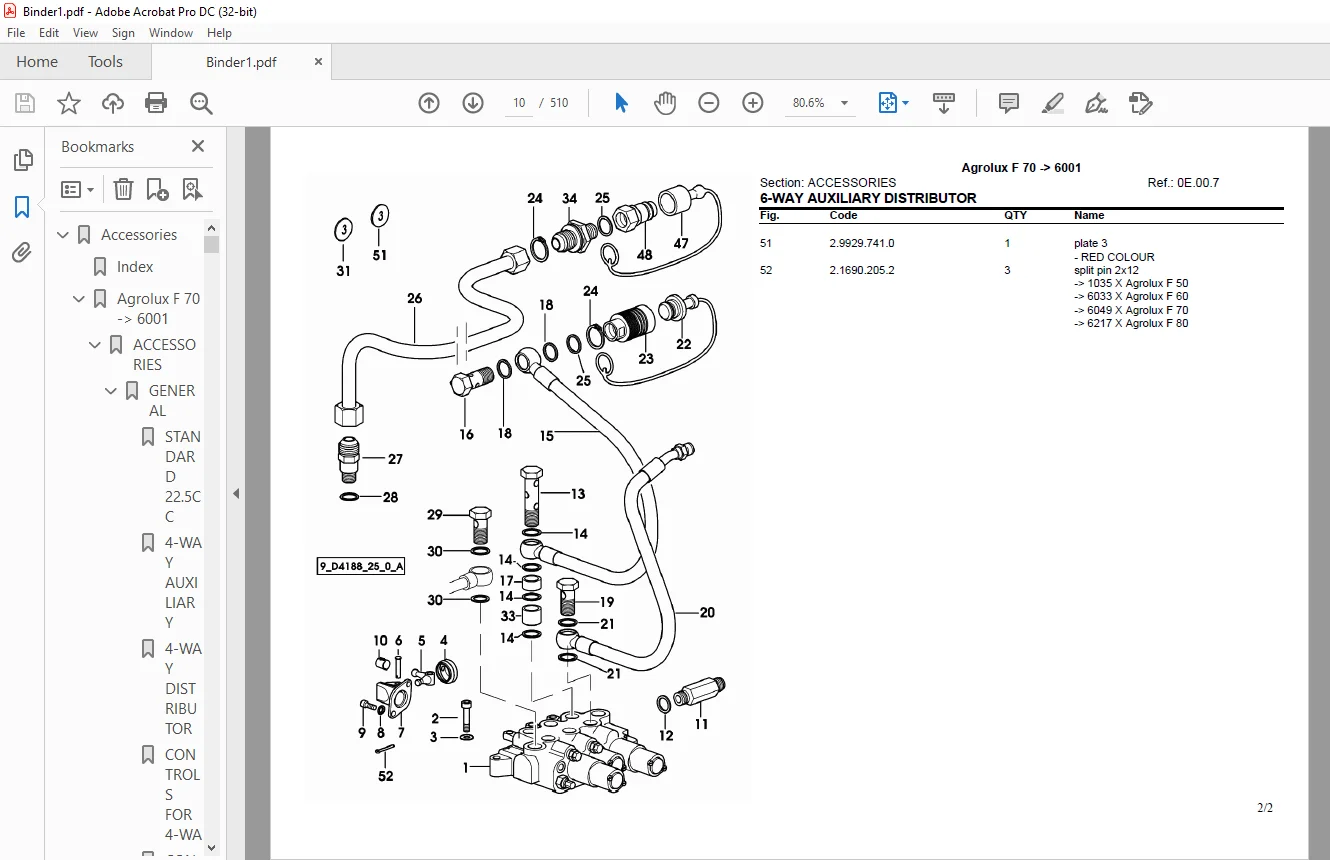

6-WAY AUXILIARY DISTRIBUTOR (0E 00 7) 9
6-WAY AUXILIARY DISTRIBUTOR (0E 00 8) 11
6-WAY DISTRIBUTOR EQUIPMENT (0E 00 9) 12
CONTROLS FOR 6-WAY AUXILIARY SERVICES CONTROL VALVE (0E 00 10) 13
CONTROLS FOR 6-WAY AUXILIARY SERVICES CONTROL VALVE (0E 00 11) 14
CONTROLS FOR 6-WAY AUXILIARY SERVICES CONTROL VALVE (0E 00 12) 15

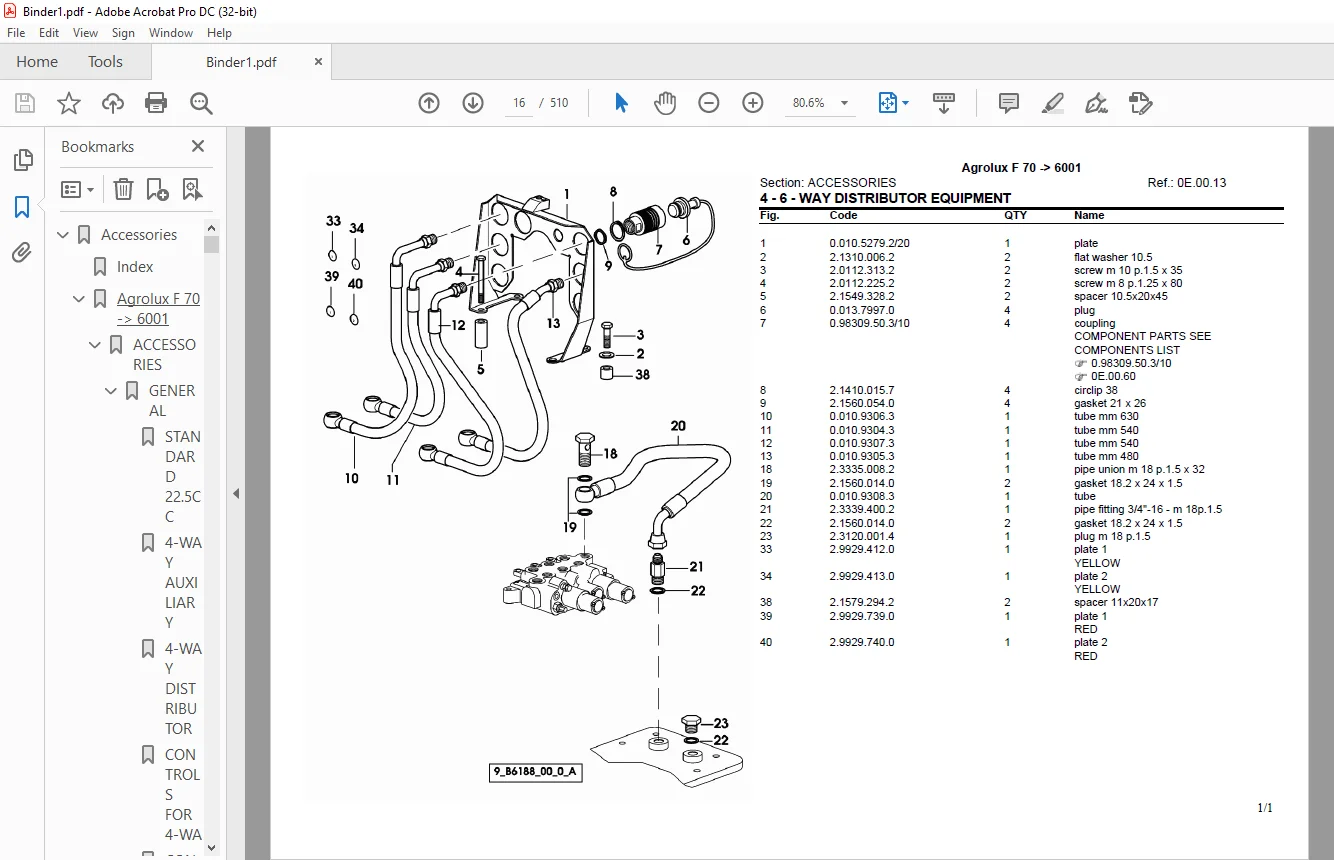

4 – 6 – WAY DISTRIBUTOR EQUIPMENT (0E 00 13) 16
4 – 6 – WAY DISTRIBUTOR EQUIPMENT (0E 00 14) 17
THREE-POINT COUPLING – TOP/LOWER LINK (0E 00 15) 18
THREE-POINT COUPLING – TOP/LOWER LINK – AUTOM (0E 00 16) 19
3 POINT HITCH (0E 00 17) 22
3-POINT HITCH – ADJUSTABLE RH RODS (0E 00 18) 23
3-POINT HITCH WITH HYDRAULIC LIFT ROD (0E 00 19) 24
TOWING BAR 2 cat (0E 00 20) 25
REAR OSCILLATING HITCH CAT ” A ” (0E 00 21) 26
FRAME HOOK HOLDER (0E 00 22) 27
FRAME HOOK HOLDER GRASSI (0E 00 23) 28
REAR TOWING HITCH (0E 00 24) 29
REAR TOWING HITCH (GRASSI) CEE (0E 00 25) 30
REAR TOWING HITCH (GRASSI) CAT ” C ” (0E 00 26) 31
FRAME HOOK HOLDER (0E 00 27) 32
PIN FOR REAR TOW HOOK (0E 00 28) 33
REAR TOWING HITCH (0E 00 29) 34
REAR TOWING HITCH CAT: “D” GRASSI (0E 00 30) 35
REAR TOWING HITCH CAT: “D2” GRASSI (0E 00 31) 36
FRONT TOWING HITCH (0E 00 32) 37
BALLAST (0E 00 33) 38
FRONT WEIGHT CARRIER (0E 00 34) 39
WHEEL BALLAST (0E 00 35) 40
WHEEL BALLAST (0E 00 36) 41
HYDRAULIC BREAKING FOR TRAILER – ITALY – (0E 00 37) 42
HYDRAULIC BREAKING FOR TRAILER – EXPORT F (0E 00 38) 43
HYDRAULIC BREAKING FOR TRAILER (0E 00 39) 44
HYDRAULIC BREAKING FOR TRAILER (0E 00 40) 45
HYDRAULIC BREAKING FOR TRAILER (0E 00 41) 46
LUBRICATOR (0E 00 42) 47
TOOL POUCH (0E 00 43) 48
TOWING HITCH (0 010 1702 3 A) 49
CYLINDER PARTS (0 011 3468 4/10 A) 50
3-POINT HITCH – ADJUSTABLE RH RODS (0 011 3988 3 A) 51
REAR TOWING HITCH CAT: “D” GRASSI (0 011 5143 4/10 A) 52
DRAWBAR COUPLING CAT: “D2″ (0 011 5144 4 A) 53
FRAME HOOK HOLDER (0 012 6368 4/10 A) 54
MECH DRAWBAR COUPLING EXPORT (0 012 6369 4/10 A) 55
DRAWBAR COUPLING GRASSI (0 012 6375 4 A) 56
DRAWBAR COUPLING – V ORLANDI – (0 012 6638 4/10 A) 57
DRAWBAR COUPLING CRAMER (0 012 6876 4 A) 58
LINKAGE (0 014 1412 3 A) 59
TOWING HITCH (0 014 1420 3 A) 60
ENGAGEMENT (0 98309 50 3/10 A) 61
VALVE PARTS (2 3719 550 0/30 A) 62
TRAILER BRAKE VALVE (2 3719 550 0/40 A) 63
HYDRAULIC DISTRIBUTOR-PARTS (2 3719 730 0/10 A) 64
HYDRAULIC DISTRIBUTOR-PARTS (2 3719 740 0/20 A) 65
VALVE PARTS (2 3719 810 0/10 A) 67
Bodywork 68
Index 68
Agrolux F 70 -> 6001 70
BODY WORK 70
GENERAL 70
HOOD FRONT PART (07 00 1) 70
HOOD (07 00 3) 71
HOOD PLUG (07 00 4) 72
PLATES (07 00 7) 73
HOOD – SUPPORTS (07 00 9) 74
CABLE CONDUIT (07 00 11) 76
CABLE CONDUIT (07 00 12) 77
CABLE CONDUIT (07 00 13) 78
SUPPORTS (07 00 14) 79
BATTERY SUPPORT (07 00 15) 81
BATTERY COVER – WITH REAR 4-WAY HYDRAULIC CONTROL VALVE (07 00 16) 82
BATTERY COVER – WITH REAR 6-WAY HYDRAULIC CONTROL VALVE (07 00 17) 83
METAL TOOLBOX – WITH FOLD-DOWN ROPS (07 00 18) 84
METAL TOOLBOX (07 00 19) 85
TOOL BOX SUPPORT (07 00 20) 86
PEDAL SUPPORT (07 00 21) 87
DEFLECTOR (07 00 22) 88
DASHBOARD (07 00 23) 89
DASHBOARD – STEERING COVER (07 00 24) 90
INSTRUMENT PANEL SURROUND (07 00 26) 91
PLUG FOR VERSION WITHOUT CIGAR LIGHTER (07 00 27) 92
BRACKET – SPEED LABEL (07 00 28) 93
SPEED LABEL – 40 KM/H – REFLEX (07 00 29) 94
SPEED LABEL – 40 KM/H (07 00 30) 95
PLATES OCDE (07 00 31) 96
LUBRICANT OILS DATA PLATE (07 00 32) 97
INFORMATION PLATE (07 00 33) 98
INFORMATION PLATE (07 00 34) 99
SPEED DATA PLATES km/h (07 00 35) 100
SPEED DATA PLATES MPH (07 00 36) 101
THROTTLE – MECHANICAL – (07 00 37) 102
THROTTLE – MECHANICAL – (07 00 38) 103
THROTTLE (07 00 40) 104
FENDERS (07 00 41) 105
PLATFORM (07 00 42) 106
PLATFORM (07 00 43) 107
LADDER sx/lh/li (07 00 44) 108
COVER PLATE (07 00 45) 109
SUPPORTS (07 00 46) 110
SUPPORTS (07 00 47) 111
MUDGUARDS EXTENSIONS mm 80 (07 00 48) 112
MUDGUARDS EXTENSIONS mm 120 (07 00 49) 113
MUDGUARDS EXTENSIONS mm 170 (07 00 50) 114
FENDER MOUNTINGS (07 00 51) 115
LICENCE PLATE HOLDER (07 00 52) 116
LICENCE PLATE HOLDER – HOOD (07 00 53) 117
REARVIEW MIRROR (07 00 54) 118
SAFETY ARCH (07 00 55) 119
FUEL SYSTEM – TANK (07 00 56) 120
FUEL SUPPLY – AIR FILTER 8 ” (07 00 58) 121
FUEL SUPPLY – AIR FILTER (07 00 59) 122
AIR PRE-CLEANER (07 00 60) 123
AIR PRE-CLEANER (07 00 61) 124
DRIVER’S SEAT GRAMMER MSG83/8 (07 00 62) 125
DRIVER’S SEAT GRAMMER MSG83/8 (07 00 63) 126
DRIVER’S SEAT PNEUMATIC SPRINGING GRAMMER (07 00 64) 127
DRIVER’S SEAT KAB XL2 (07 00 65) 128
SAFETY BELT (07 00 66) 129
SEAT SUPPORT PLATE (07 00 67) 130
SEAT SPRINGING (0 010 5356 4 A) 131
SEAT (0 010 5362 4 A) 132
SEAT-COMPONENTS (0 010 8687 4 A) 133
SEAT-COMPONENTS (0 010 8687 4 B) 134
SEAT-COMPONENTS (0 010 8687 4/10 A) 135
SEAT-COMPONENTS (0 010 8687 4/10 B) 136
SEAT-COMPONENTS (0 010 8721 4 A) 137
SEAT-COMPONENTS (0 010 8721 4 B) 138
SEAT-COMPONENTS (0 010 8721 4/10 A) 139
SEAT-COMPONENTS (0 010 8721 4/10 B) 140
SEAT-COMPONENTS (0 011 2161 4 A) 141
SEAT-COMPONENTS (0 011 2161 4 B) 142
SEAT-COMPONENTS (0 011 2161 4/10 A) 143
SEAT-COMPONENTS (0 011 2161 4/10 B) 144
SEAT-COMPONENTS (0 012 4782 4/10 A) 145
SEAT-COMPONENTS (0 012 4782 4/20 A) 146
REARVIEW MIRROR (0 9234 147 4/10 A) 147
PRE-FILTER – COMPONENTS (2 4239 110 0 A) 148
AIR FILTER PARTS (2 4249 600 0 A) 149
Electrical_system 150
Index 150
Agrolux F 70 -> 6001 152
ELECTRIC AL SYSTEM 152
GENERAL 152
HEADLAMP FOR RIGHT-HAND DRIVE (08 00 1) 152
HEADLAMP FOR LEFT-HAND DRIVE (08 00 2) 153
ELECTRIC LIGHTING SYSTEM (08 00 3) 154
REAR LIGHT (08 00 4) 155
WORKING SPOTLIGHT REAR (08 00 5) 156
LICENCE PLATE LIGHT (08 00 6) 157
WARNING BEACON (08 00 7) 158
PREARRANGEMENT FOR WARNING BEACON (08 00 8) 159
PREARRANGEMENT FOR WARNING BEACON (08 00 9) 160
ELECTRIC STARTING SYSTEM (08 00 10) 161
ALTERNATOR 65A (08 00 11) 162
BATTERY 12V 100Ah 500A (08 00 12) 163
BATTERY 12V 100Ah 650A (08 00 13) 164
ELECTRICAL SYSTEM – STEERING COLUMN SWITCH UNIT (08 00 14) 165
DASHBOARD BOX (08 00 15) 166
CONTROL UNIT – GEARS H-M-L (08 00 16) 167
DIFFERENTIAL LOCK CONTROL – ELECTROHYDRAUDLIC (08 00 17) 168
4WD – ENGAGEMENT CONTROL (08 00 18) 169
PREHEATING CONTROL UNIT (08 00 19) 170
BATTERY LEADS (08 00 20) 171
ELECTRICAL EQUIPMENT FRONT (08 00 22) 172
CENTRAL WIRING – FOR MODELS WITH MECHANICAL ENGINE GOVERNOR (08 00 23) 173
PLATFORM POWER CABLE (08 00 25) 174
POWER-LIFT ELECTRONIC SYSTEM (08 00 26) 175
HEADLAMP COMPONENTS (0 009 6758 4/10 A) 176
BATTERY LEADS (0 010 6708 3/20 A) 177
ELECTRICAL SYSTEM (0 011 2025 4/40 A) 178
FLASHING LIGHT SUPPORT (0 011 7840 4 A) 179
ELECTRICAL SYSTEM (0 013 5870 4/10 A) 180
ELECTRICAL SYSTEM (0 013 5871 4/20 A) 181
ELECTRICAL SYSTEM (0 013 6326 4 A) 182
HEADLAMP COMPONENTS (2 8019 960 0 A) 183
HEADLAMP COMPONENTS (2 8019 970 0 A) 184
HEADLAMP COMPONENTS (2 8029 240 0/10 A) 185
HEADLAMP COMPONENTS (2 8029 300 0 A) 186
ELECTRIC LIGHTING SYSTEM (2 8029 820 0/20 A) 187
ELECTRIC LIGHTING SYSTEM (2 8029 830 0/20 A) 188
HEADLAMP COMPONENTS (2 8059 523 0 A) 189
HEADLAMP COMPONENTS (2 8059 524 0 A) 190
DASHBOARD BOX (2 8339 246 0 A) 191
ALTERNATOR PARTS (2 9439 420 0/10 A) 192
Engine 193
Index 193
Agrolux F 70 -> 6001 196
ENGINE 196
GENERAL 196
PARTS SET – ENGINE MOUNTING (01 00 1) 196
FUEL PIPES (01 00 3) 198
EXHAUST SILENCER (01 00 4) 199
EXHAUST PIPE (01 00 5) 200
METAL SILENCER GUARD (01 00 6) 201
PRE-FILTER – COMPONENTS (2 4319 220 0 A) 202
FUEL FILTER PARTS (2 4319 230 0 A) 203
Crankcase 204
LOCK (01 01 1) 204
BLEEDING TUBE (01 01 2) 205
FRONT COVER (01 01 3) 206
FASTENINGS (01 01 4) 207
CLOSING COMPONENTS (01 01 6) 208
ACCESSORIES (01 01 7) 209
TUNNEL COVER (01 01 8) 210
SEALING (01 01 9) 211
CLOSING COMPONENTS (01 01 11) 212
IDLER BEARING (01 01 13) 213
COVER (01 01 14) 214
NOZZLE (01 01 15) 215
CLOSING COMPONENTS (01 01 16) 216
DIPSTICK (01 01 17) 217
CRANKCASE (01 01 18) 218
Oil pan 219
OIL PAN (01 02 2) 219
Cylinder 220
CYLINDER (01 04 1) 220
Crankshaft 221
V-GROOVED PULLEY (01 05 1) 221
FLYWHEEL (01 05 2) 222
CRANKSHAFT (01 05 4) 223
COUNTERWEIGHTS (01 05 5) 225
Connecting rod 226
CONNECTING ROD (01 06 1) 226
Piston 227
PISTON (01 07 1) 227
Cylinder head 228
FASTENINGS (01 08 1) 228
VALVE MECHAN COVER (01 08 2) 229
CYLINDER HEAD (01 08 3) 230
Camshaft 232
CAMSHAFT (01 10 2) 232
Timing gears 233
VALVE DRIVE (01 11 1) 233
CONDUIT (01 11 2) 234
Lube oil pump 235
LUBRICAT OIL PUMP (01 14 2) 235
Oil cooler, Lube oil filter 236
FILTER CARRIER (01 15 2) 236
FILTER CARTRIDGE (01 15 3) 237
FILTER CARTRIDGE (01 15 4) 238
LUBRIC OIL COOLER (01 15 5) 239
LUBRIC OIL COOLER (01 15 6) 240
Oil pipes 241
PRESSURE OIL LINE (01 16 1) 241
OIL INTAKE LINE (01 16 3) 242
Injection pump 243
OIL LUBRICATION PIPE (01 17 1) 243
IN LINE INJECTION PUMP (01 17 3) 244
IN LINE INJECTION PUMP (01 17 4) 245
PARTS INJECT PUMP (01 17 5) 246
PARTS OF GOVERNOR (01 17 6) 247
Injection pump drive 249
INJECTION CONTROL (01 18 1) 249
INJECTION CONTROL (01 18 2) 250
INJECTION CONTROL (01 18 3) 251
Injector 252
FUEL INJECTOR (01 19 1) 252
Fuel pipes 253
HIGH PRESSURE PIPE (01 21 2) 253
Air intake, Air cleaner 254
AIR INTAKE TUBE (01 22 2) 254
Air compressor 255
CLOSING COMPONENTS (01 33 1) 255
Cooling air blower 256
COOLING FAN (01 39 1) 256
Cooling air ducting 257
AIR DUCT WALL (01 40 6) 257
END PANEL COVER (01 40 7) 258
COOL AIR FEED DUCT (01 40 10) 259
COOLING AIR BAFFLE (01 40 11) 260
AIR INTAKE HOSE LOWER PART (01 40 12) 261
AIR DUCTING RAIL (01 40 13) 262
AIR INTAKE HOSE LOWER PART (01 40 14) 263
Exhaust manifold 264
EXHAUST MANIFOLD (01 41 3) 264
Generator, Startet motor 265
DRIVING PARTS (01 44 1) 265
ACCESSORIES (01 44 2) 266
STARTER (01 44 3) 267
Electrical accessories 268
OIL PRESSUR SWITCH (01 48 1) 268
OIL PRESSUR SWITCH (01 48 2) 269
Measuring instruments 270
TEMPER TRANSMITTER (01 51 1) 270
THERMOSTAT (01 51 2) 271
THERMOSTAT (01 51 3) 272
CLOSING COMPONENTS (01 51 4) 273
Engine shutdown 274
SHUTDOWN DEVICE (01 56 1) 274
Starting aid 275
SOLENOID VALVE (01 63 1) 275
FLAME GLOW PLUG (01 63 2) 276
FUEL LINE (01 63 4) 277
Hydraulic pump 278
CLOSING COMPONENTS (01 83 1) 278
Sealing set 279
GASKET SET (01 90 1) 279
GASKET SET (01 90 3) 280
Front_and_rear_pto 281
Index 281
Agrolux F 70 -> 6001 282
FRONT AND REAR P T O 282
GENERAL 282
P T O – CLUTCH TRANSMISSION SHAFT (05 00 1) 282
P T O – PUMP CONTROL (05 00 2) 283
P T O – HYDRAULIC CLUTCH (05 00 3) 284
P T O – WITH N’ 540 – 750 (05 00 4) 285
P T O – 540-750 – WITH INSERTED END SHAFTS EXPORT U S A (05 00 5) 286
P T O – WITH N’ 540 – 750 + SINCRO (05 00 6) 287
P T O – 540-750 – WITH INSERTED END SHAFTS + SINCRO (05 00 7) 289
P T O – WITH N’ 540 – 1000 (05 00 8) 290
P T O – 540 -1000 WITH INSERTED END SHAFTS (05 00 9) 291
P T O – 540-1000 – WITH INSERTED END SHAFTS (05 00 10) 292
P T O – WITH N’ 540 – 1000 + SINCRO (05 00 11) 293
P T O – 540-1000 – WITH INSERTED END SHAFTS + SINCRO (05 00 12) 295
P T O – 540 -1000 WITH INSERTED END SHAFTS EXPORT U S A + SINCRO (05 00 13) 296
P T O – 2 SPEED TYPE – FIXED END SHAFT (05 00 14) 297
P T O – 2 SPEED TYPE + SINCRO – FIXED END SHAFT (05 00 15) 298
P T O – 2 SPEED TYPE (05 00 17) 299
P T O – 3 SPEED TYPE (05 00 18) 300
P T O – 3 SPEED TYPE – FIXED END SHAFT (05 00 19) 301
PTO – 3-SPEED WITH INSERTED END SHAFT (05 00 20) 302
PTO – 3-SPEED WITH INSERTED END SHAFT (05 00 21) 303
COVER FOR TYPES WITHOUT SYNCHRO PTO (05 00 22) 304
P T O – 2 SPEED TYPE + SINCRO (05 00 23) 305
P T O – 2 SPEED TYPE (05 00 24) 306
P T O – 2 SPEED TYPE + SINCRO (05 00 25) 307
P T O – EXTERNAL CONTROLS 540 – 750 (05 00 26) 308
P T O – EXTERNAL CONTROLS 540 – 750 + SINCRO (05 00 27) 309
P T O – EXTERNAL CONTROLS 540-1000 (05 00 28) 310
P T O – EXTERNAL CONTROLS 540 – 1000 + SYNCRO (05 00 29) 311
P T O – EXTERNAL CONTROLS 540 – 750 – 1000 (05 00 30) 312
ROAD P T O SHAFT (05 00 31) 313
PTO – PARTS SET WITH STANDARD SEALS (05 00 32) 314
PTO – PARTS SET WITH WATER PROOF SEALS (05 00 33) 315
PTO – SEAL RING FOR INSERTED END SHAFT – STANDARD VERSION (05 00 34) 316
PTO – SEAL RING FOR INSERTED END SHAFT – WATER PROOF VERSION (05 00 35) 317
P T O GUARD (05 00 36) 318
P T O GUARD EXPORT GB – WITH OSCILLATING REAR TWO HOOK CAT A (05 00 37) 319
P T O GUARD EXPORT GB (05 00 38) 320
P T O – HYDRAULIC CLUTCH (0 011 9686 4/30 A) 321
Front_axle 322
Index 322
Agrolux F 70 -> 6001 323
FRONT AXEL 323
GENERAL 323
FRONT SUPPORT (04 00 1) 323
4WD – FRONT SUPPORT (04 00 2) 324
FRONT SUPPORT (04 00 3) 325
4WD – FRONT DRIVE AXLE (04 00 4) 326
4WD – FRONT BRAKES (04 00 5) 328
4WD – POWER STEERING CYLINDER (04 00 6) 329
FRONT WHEEL HUB COVER (04 00 7) 330
4WD – FRONT BRAKES (04 00 9) 331
4WD – DIFFERENTIAL LOCK CONTROL-ELECTROHYDRAULIC (04 00 10) 332
4WD – DIFFERENTIAL LOCK CONTROL-FRONT (04 00 11) 333
4WD – FRONT REDUCTION GEARBOX (04 00 12) 334
BEVEL WHEEL GEAR Z = 16 / 33 (04 00 13) 335
4WD – STANDARD SEALING (04 00 14) 336
4WD – WATER PROOF SEALING (04 00 15) 337
FRONT DIFFERENTIAL PIPES (04 00 17) 338
FRONT DIFFERENTIAL LOCK CONTROL LINES (04 00 18) 339
SOLENOID VALVE 4 WD (04 00 19) 340
4WD – AXLESHAFTS (04 00 20) 341
4WD – TRANSMISSION SHAFT (04 00 22) 342
4WD-P T O (04 00 23) 343
4WD – ENGAGEMENT CONTROL (04 00 24) 344
4WD – ELECTROHYDRAULIC ENGAGEMENT CONTROL (04 00 25) 345
4WD – ENGAGEMENT CONTROL – STANDARD SEALS (04 00 26) 346
4WD – ENGAGEMENT CONTROL – WATERPROOF SEALS (04 00 27) 347
STEERING ROD – MECH STEERING – TELESCOPIC AXLE (0 010 0488 4/10 A) 348
4WD – AXLESHAFTS (0 011 9971 4 A) 349
CYLINDER PARTS (0 467 6343 4 A) 350
SOLENOID VALVE 13 V – 20 W, ON/OFF 3/2 (2 3729 697 0/10 A) 351
Gear 352
Index 352
Agrolux F 70 -> 6001 354
GEAR 354
GENERAL 354
4 SPEED GEARBOX WITH MINI REDUCTION GEAR (SYNCHROSPLIT) (02 00 2) 354
5 SPEED GEARBOX WITH MINI REDUCTION GEAR (SYNCHROSPLIT) (02 00 4) 356
5 SPEED GEARBOX – WITH HML (GEARSHIFT) (02 00 6) 358
H-M-L – HYDRAULIC CONTROL (GEARSHIFT) (02 00 7) 360
CLUTCH 12″ (02 00 9) 361
CLUTCH – EXPORT U S A 12″ (02 00 10) 362
CLUTCH CONTROL (02 00 11) 363
CLUTCH CONTROL (02 00 12) 364
CLUTCH CONTROL (02 00 13) 365
GEARBOX FRONT (02 00 14) 366
GEARBOXFIXINGS (02 00 15) 367
GEARBOX REAR (02 00 16) 368
GEARBOX REAR (02 00 17) 369
COMPLETION WITHOUT H-M-L (02 00 18) 370
4 SPEED GEARBOX WITH MINI REDUCTION GEAR (SYNCHROSPLIT) (02 00 19) 371
PARTS SET – 4-SPEED WITH UNDERDRIVE (SYNCHROSPLIT) (02 00 21) 372
5 SPEED GEARBOX WITH MINI REDUCTION GEAR (SYNCHROSPLIT) (02 00 22) 373
PARTS SET – 5-SPEED GEARBOX – FOR TYPES WITH MINREDUCTION – ( SYNCHROSPLIT ) (02 00 24) 375
GEAR CHANGE BOX 5 SPEED – FOR TYPES WITH H-M-L- (POWERSHIFT) (02 00 25) 376
PARTS SET – 5-SPEED GEARBOX – FOR TYPES WITH H-M-L- (POWERSHIFT) (02 00 27) 377
SHUTTLE SHAFT (02 00 28) 378
STANDARD GEARBOX (02 00 29) 379
4 SPEED GEARBOX WITH MINI REDUCTION GEAR (SYNCHROSPLIT) (02 00 30) 380
PARTS SET – 4-SPEED WITH UNDERDRIVE (SYNCHROSPLIT) (02 00 31) 382
5 SPEED GEARBOX WITH MINI REDUCTION GEAR (SYNCHROSPLIT) (02 00 32) 383
PARTS SET – 5-SPEED WITH UNDERDRIVE (SYNCHROSPLIT) (02 00 33) 385
GEAR CHANGE BOX 5 SPEED – FOR TYPES WITH H-M-L- (POWERSHIFT) (02 00 34) 386
PARTS SET – 5-SPEED GEARBOX – FOR TYPES WITH H-M-L- (POWERSHIFT) (02 00 35) 388
GEAR CHANGE BOX (GEARSHIFT) H-M-L (02 00 36) 389
GEAR CHANGE BOX (GEARSHIFT) H-M-L (02 00 37) 390
GEAR CHANGE BOX (GEARSHIFT) H-M-L (02 00 38) 391
TRANSMISSION SHAFT (02 00 39) 392
SPEED RANGE REDUCTION GEAR UNIT (02 00 40) 393
SPEED RANGE REDUCTION GEAR SHAFT – FOR MECHANICAL CONTROLS (02 00 41) 394
SPEED RANGE REDUCTION GEAR SHAFT – FOR ELECTROHYDRAULIC CONTROLS (02 00 42) 395
2-RANGE BOX (02 00 43) 396
2-RANGE BOX 30 Km/h (02 00 44) 397
2-RANGE BOX 40 Km/h (02 00 45) 398
3-RANGE BOX 30 Km/h (02 00 46) 399
3-RANGE BOX 40 Km/h (02 00 47) 400
INTERNAL GEARBOX AND REVERSE GEAR CONTROLS (02 00 48) 401
RODS SUPPORT (02 00 49) 402
INTERNAL GEARBOX AND REVERSE GEAR CONTROLS (02 00 50) 403
GEAR SHIFTING (02 00 51) 404
4-RANGE GEARBOX COVER (02 00 52) 405
5-RANGE GEARBOX COVER (02 00 53) 406
GEAR SHIFTING H-M-L (02 00 54) 407
SHUTTLE LEVER (02 00 55) 408
REDUCTION GEAR CONTROL (02 00 56) 409
COVER FOR UNDERDRIVE (02 00 57) 410
SHUTTLE COVER (02 00 58) 411
2-RANGE REDUCTION UNIT COVER (02 00 59) 412
3-RANGE REDUCTION UNIT COVER (02 00 60) 413
LEVER GAITER (02 00 61) 414
CONTROL FOR 3-RANGE GEARBOX (02 00 62) 415
DIFFERENTIAL (02 00 63) 416
BEVEL WHEEL GEAR z=8 z=36 (02 00 64) 417
BEVEL WHEEL GEAR Z = 10 / Z = 34 (02 00 65) 418
DIFFERENTIAL LOCK CONTROL (02 00 66) 419
DIFFERENTIAL LOCK CONTROL (02 00 67) 420
SYNCHRONIZER PARTS (0 007 7620 4/10 A) 421
SYNCHRONIZER PARTS (0 007 7621 4 A) 422
PUMP-COMPONENTS (0 010 1148 4/10 A) 423
CYLINDER PARTS (0 255 6537 4/60 A) 424
Rear_axle 425
Index 425
Agrolux F 70 -> 6001 426
REAR AXLE 426
GENERAL 426
REAR AXLE (03 00 1) 426
REAR AXLE – MOUNTINGS (03 00 2) 427
PARTS SET FOR REAR AXLE – STANDARD SEAL (03 00 3) 428
PARTS SET FOR REAR AXLE – WATERPROOF SEAL (03 00 4) 429
HANDBRAKE BRACKET FOR TRAILER ITALY (03 00 5) 430
REAR REDUCTION GEARS AND AXLE SHAFTS (03 00 6) 431
REAR REDUCTION GEARS AND AXLE SHAFTS (03 00 7) 432
REAR BRAKES (03 00 8) 433
REAR BRAKES (03 00 9) 434
HAND BRAKE (03 00 10) 435
BRAKE CONTROLS (03 00 11) 437
BRAKING SYSTEM (03 00 12) 438
BRAKING SYSTEM (03 00 13) 439
BRAKES CONTROL VALVE (03 00 14) 440
HAND BRAKE (03 00 15) 441
HAND BRAKE (03 00 16) 442
SAC 443
Index 443
Agrolux F 70 -> 6001 444
S A C 444
GENERAL 444
POWER-LIFT CASE (0D 00 1) 444
LIFTING (0D 00 2) 445
REGULATING DISTRIBUTOR (0D 00 3) 446
FLOW CONTROL VALVE WITH MECHANICAL CONTROL (0D 00 4) 448
INTERNAL CONTROLS (0D 00 5) 449
CONTROL CONSOLE FOR POWER-LIFT (0D 00 6) 450
CONTROL CONSOLE FOR POWER-LIFT (0D 00 7) 451
CONTROL CONSOLE – LOWER PART (0D 00 8) 452
CONTROL TIE RODS AND LEVERS (0D 00 9) 453
CONTROL TIE RODS AND LEVERS (0D 00 10) 454
CONTROL TIE RODS AND LEVERS (0D 00 11) 455
SENSITIVE ELEMENTS (0D 00 12) 456
Steering_Hydraulics 457
Index 457
Agrolux F 70 -> 6001 458
POWER STEERING – HYDRAULIC SYSTEM 458
GENERAL 458
STEERING CONTROL WITH ADJUSTABLE STEERING WHEEL (06 00 1) 458
STEERING CONTROL WITH ADJUSTABLE STEERING WHEEL (06 00 2) 459
STEERING WHEEL CAP (06 00 3) 460
4WD – POWER STEERING DANFOSS – 80 (06 00 4) 461
POWER STEERING (06 00 5) 462
POWER STEERING (06 00 6) 463
POWER STEERING (06 00 7) 464
4WD – POWER STEERING (06 00 9) 465
GEARBOX OIL COOLER (06 00 10) 466
PUMP FILTER SUCTION (06 00 11) 467
PUMP FILTER SUCTION (06 00 12) 468
HYDRAULIC PUMP 11 cc sx/lh/li (06 00 13) 469
HYDRAULIC PUMP 22 5 cc – dx/rh/re (06 00 14) 470
OIL FLOW CONTROL VALVE CASING – ELECTROHYDR CONTROLS (06 00 15) 471
OIL FLOW CONTROL VALVE CASING – ELECTROHYDR CONTROLS (06 00 16) 472
GUARD FOR ELECTRO VALVES (06 00 17) 474
H-M-L – HYDRAULIC CONTROL (06 00 18) 475
OIL FLOW CONTROL VALVE CASING – FOR TYPES WITHOUT H-M-L (06 00 19) 476
OIL FLOW CONTROL VALVE CASING – FOR TYPES WITHOUT H-M-L (06 00 20) 477
GEAR BOX OIL FEED PIPES (06 00 21) 478
HYDR STEERING DISTRIBUTOR PARTS (0 290 6310 4/10 A) 479
SOLENOID VALVE (2 3729 697 0 A) 480
SOLENOID VALVE 13 V – 20 W, ON/OFF 3/2 (2 3729 697 0/10 A) 481
DETAILS OF OIL FILTER (2 4419 490 0/20 A) 482
HYDRAULIC PUMP PARTS (2 4529 950 0 A) 483
HYDRAULIC PUMP PARTS (2 4529 960 0 A) 484
HYDRAULIC PUMP PARTS (2 4539 620 0 A) 485
Wheels 486
Index 486
Agrolux F 70 -> 6001 487
WHEELS 487
GENERAL 487
4WD – FRONT WHEEL MOUNTING (09 00 1) 487
REAR WHEEL BOLTS (09 00 2) 488
WHEELS 9 0/75×16″ (09 00 3) 489
WHEELS 240/70 R16″ (09 00 4) 490
WHEELS 260/65R16″ (09 00 5) 491
WHEELS 280/70 R16″ (09 00 6) 492
WHEELS 280/70 R18″ (09 00 7) 493
WHEELS 300/65R18″ (09 00 8) 494
WHEELS 9 5R-20″ pr 8 (09 00 9) 495
WHEELS 280/70 R20″ (09 00 10) 496
WHEELS 300/70R20″ (09 00 11) 497
WHEELS 380/70 R20″ A8 (09 00 12) 498
WHEELS 440/65R20″ (09 00 13) 499
WHEELS 14 9R-24″ a8 (09 00 14) 500
WHEELS 16 9R-24″ a8 (09 00 15) 501
WHEELS 320/70R-24″ a8 (09 00 16) 502
WHEELS 360/70×24″ pr 6 (09 00 17) 503
WHEELS 380/70 R24” A8 (09 00 18) 504
WHEELS 420/70 R24″ A8 (09 00 19) 505
WHEELS 440/65R24″ (09 00 20) 506
WHEELS 480/65R-24″ a8 (09 00 21) 507
WHEELS 14 9R-28″ a8 (09 00 22) 508
WHEELS 380/70 R28″ A8 (09 00 23) 509
WHEELS 420/70 R28″ A8 (09 00 24) 510
PLEASE NOTE:
- This is the SAME MANUAL used by the dealerships to diagnose your vehicle
- No waiting for couriers / posts as this is a PDF manual and you can download it within 2 minutes time once you make the payment.
- Your payment is all safe and the delivery of the manual is INSTANT – You will be taken to the DOWNLOAD PAGE.
- So have no hesitations whatsoever and write to us about any queries you may have : heydownloadss @gmail.com
S.V
