Deutz Fahr Agrokid 45 After 15001 Parts Catalog Manual – PDF DOWNLOAD
FILE DETAILS:
Deutz Fahr Agrokid 45 After 15001 Parts Catalog Manual – PDF DOWNLOAD
Language : English
Pages : 453
Downloadable : Yes
File Type : PDF
Size: 19.1 MB
IMAGES PREVIEW OF THE MANUAL:
VIDEO PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
Deutz Fahr Agrokid 45 After 15001 Parts Catalog Manual – PDF DOWNLOAD
Ballast_Towing 1
Index 1
Agrokid 45 -> 15001 2
V0 – BALLAST, TOWING HITCHES 2
FRONT HITCHES 2
FRONT TOWING HITCH (V0 01 0 (1)) 2
TOWING HOOK WITH FRONT POWER-LIFT (V0 01 1 (1)) 3
REAR HITCHES 4
REAR GEARBOX BRACKETS (V0 02 0 (1)) 4
REAR GEARBOX BRACKETS (V0 02 1 (1)) 5
REAR TOWING HITCH CAT ” C ” (V0 02 2 (1)) 6

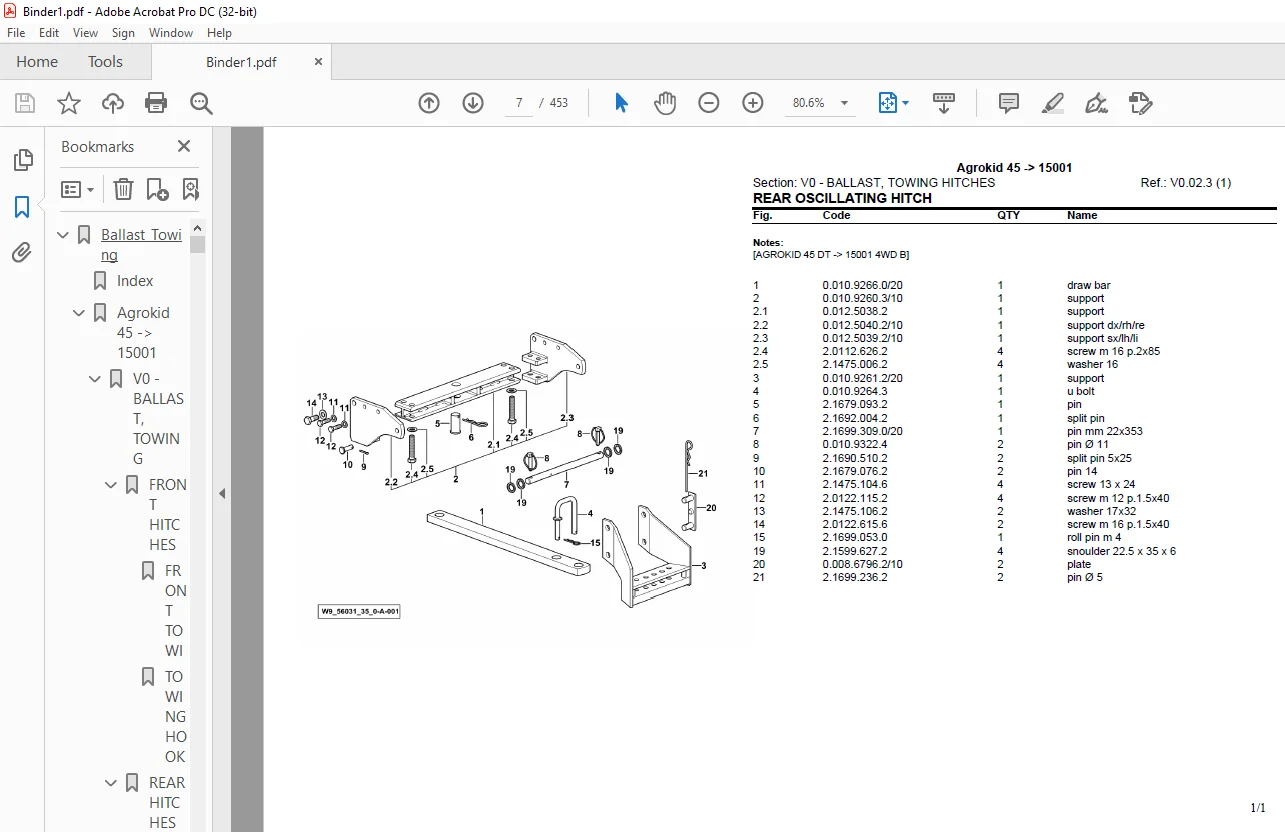

REAR OSCILLATING HITCH (V0 02 3 (1)) 7
REAR TOWING HITCH (V0 02 5 (1)) 8
REAR TOWING HITCH (V0 02 7 (1)) 9
TOWING BAR (V0 02 8 (1)) 10
DRAWBAR COUPLING (0 014 8210 4 A) 11
FRONT BALLAST WEIGHTS 12
FRONT BALLAST Kg 60 (V0 03 0 (1)) 12
FRONT BALLAST kg 100 (V0 03 1 (1)) 13
FRONT BALLAST FASTENERS (V0 03 2 (1)) 14
WHEEL BALLAST 15
WHEEL BALLAST REAR (V0 05 0 (1)) 15
Bodywork_Cab 16
Index 16

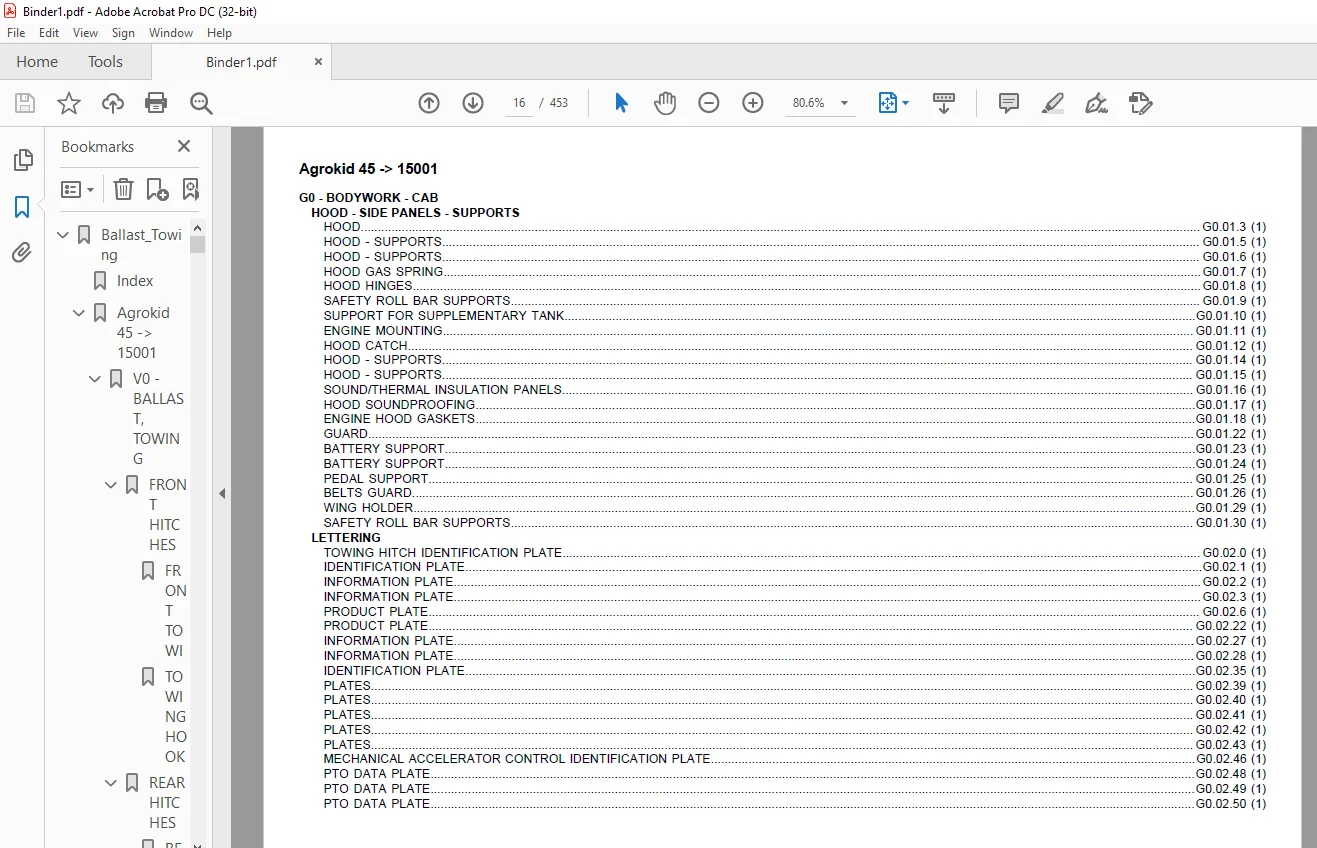

Agrokid 45 -> 15001 20
G0 – BODYWORK – CAB 20
HOOD – SIDE PANELS – SUPPORTS 20
HOOD (G0 01 3 (1)) 20
HOOD – SUPPORTS (G0 01 5 (1)) 21
HOOD – SUPPORTS (G0 01 6 (1)) 22
HOOD GAS SPRING (G0 01 7 (1)) 23
HOOD HINGES (G0 01 8 (1)) 24
SAFETY ROLL BAR SUPPORTS (G0 01 9 (1)) 25
SUPPORT FOR SUPPLEMENTARY TANK (G0 01 10 (1)) 26
ENGINE MOUNTING (G0 01 11 (1)) 27
HOOD CATCH (G0 01 12 (1)) 28
HOOD – SUPPORTS (G0 01 14 (1)) 29
HOOD – SUPPORTS (G0 01 15 (1)) 30
SOUND/THERMAL INSULATION PANELS (G0 01 16 (1)) 31
HOOD SOUNDPROOFING (G0 01 17 (1)) 32
ENGINE HOOD GASKETS (G0 01 18 (1)) 33
GUARD (G0 01 22 (1)) 34
BATTERY SUPPORT (G0 01 23 (1)) 35
BATTERY SUPPORT (G0 01 24 (1)) 36
PEDAL SUPPORT (G0 01 25 (1)) 37
BELTS GUARD (G0 01 26 (1)) 38
WING HOLDER (G0 01 29 (1)) 39
SAFETY ROLL BAR SUPPORTS (G0 01 30 (1)) 40
LETTERING 41
TOWING HITCH IDENTIFICATION PLATE (G0 02 0 (1)) 41
IDENTIFICATION PLATE (G0 02 1 (1)) 42
INFORMATION PLATE (G0 02 2 (1)) 43
INFORMATION PLATE (G0 02 3 (1)) 44
PRODUCT PLATE (G0 02 6 (1)) 45
PRODUCT PLATE (G0 02 22 (1)) 46
INFORMATION PLATE (G0 02 27 (1)) 47
INFORMATION PLATE (G0 02 28 (1)) 48
IDENTIFICATION PLATE (G0 02 35 (1)) 49
PLATES (G0 02 39 (1)) 50
PLATES (G0 02 40 (1)) 51
PLATES (G0 02 41 (1)) 52
PLATES (G0 02 42 (1)) 53
PLATES (G0 02 43 (1)) 54
MECHANICAL ACCELERATOR CONTROL IDENTIFICATION PLATE (G0 02 46 (1)) 55
PTO DATA PLATE (G0 02 48 (1)) 56
PTO DATA PLATE (G0 02 49 (1)) 57
PTO DATA PLATE (G0 02 50 (1)) 58
PTO DATA PLATE (G0 02 52 (1)) 59
PTO DATA PLATE (G0 02 53 (1)) 60
PLATES (G0 02 54 (1)) 61
PLATES (G0 02 57 (1)) 62
SPEED LABEL (G0 02 58 (1)) 63
PLATES (G0 02 61 (1)) 64
PLATES (G0 02 62 (1)) 65
PLATES (G0 02 67 (1)) 66
INFORMATION PLATE (G0 02 68 (1)) 67
INFORMATION PLATE (G0 02 69 (1)) 68
RH CONSOLE IDENTIFICATION PLATES (G0 02 70 (1)) 69
RH CONSOLE IDENTIFICATION PLATES (G0 02 70 (2)) 70
PLATES- FOR 6-WAY DISTRIBUTOR (G0 02 76 (1)) 71
WARNING PLATES (G0 02 79 (1)) 72
WARNING SIGNS ON WATER RADIATOR (G0 02 82 (1)) 73
WARNING SIGNS ON WATER RADIATOR (G0 02 83 (1)) 74
CAB STRUCTURE – PLATFORM -SUSPENSION 75
SUPPORTS (G0 03 2 (1)) 75
PLATFORM (G0 03 4 (1)) 76
FOOTPLATE COVER dx/rh/re (G0 03 10 (1)) 77
FOOTPLATE COVER sx/lh/li (G0 03 11 (1)) 78
FOOTPLATE COVER dx/rh/re (G0 03 12 (1)) 79
FOOTPLATE COVER sx/lh/li (G0 03 13 (1)) 80
LADDER (G0 03 14 (1)) 81
LH FOOTPLATE WITH AUXILIARY TANK (G0 03 16 (1)) 82
FENDERS – FOOTSTEPS – EXTENSIONS 83
FRONT MUDGUARDS (G0 04 0 (1)) 83
FRONT MUDGUARDS (G0 04 2 (1)) 84
FRONT MUDGUARDS (G0 04 3 (1)) 85
FRONT MUDGUARDS (G0 04 4 (1)) 86
FRONT MUDGUARDS (G0 04 6 (1)) 87
FRONT MUDGUARDS (G0 04 8 (1)) 88
FENDERS (G0 04 10 (1)) 89
MUDGUARDS EXTENSIONS (G0 04 12 (1)) 90
MUDGUARDS EXTENSIONS (G0 04 13 (1)) 91
BRACKET – SPEED LABEL (G0 04 16 (1)) 92
EXTENSION FOR WING (G0 04 17 (1)) 93
INTERIOR TRIM 94

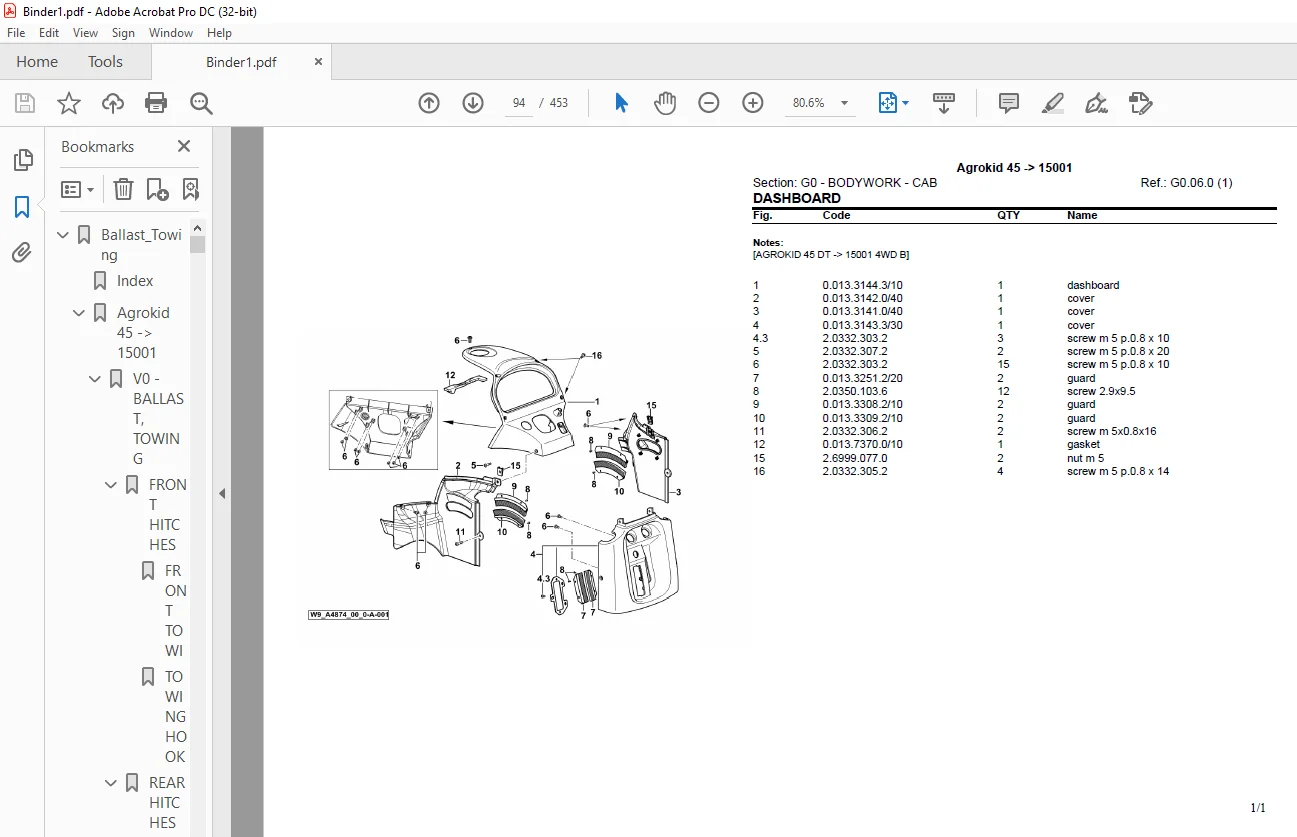

DASHBOARD (G0 06 0 (1)) 94
TUNNEL COVER (G0 06 6 (1)) 95
BRUSHES FOR TUNNEL COVER (G0 06 8 (1)) 96
TUNNEL CAP (G0 06 9 (1)) 97
REAR BEACON MOUNTING (G0 06 10 (1)) 98
LH LIGHT HOLDER FOR EXTINGUISHER AND WARNING TRIANGLE SUPPORT (G0 06 11 (1)) 99
LH LIGHT HOLDER FOR EXTINGUISHER AND WARNING TRIANGLE SUPPORT (G0 06 11 (2)) 100
REAR BEACON MOUNTING (G0 06 13 (1)) 101
REAR BEACON MOUNTING (G0 06 17 (1)) 102
CONTROL CONSOLE RIGHT (G0 06 20 (1)) 103
CONTROL CONSOLE RIGHT (G0 06 20 (2)) 104
EXTERIOR TRIM – ROOF 105
PREARRANGEMENT FOR WARNING BEACON (G0 07 4 (1)) 105
REARVIEW MIRROR dx/rh/re (G0 07 5 (1)) 106
FLASHING LIGHT SUPPORT (0 013 2605 4 A) 107
REARVIEW MIRROR (0 9234 147 4/10 A) 108
SEATS 109
DRIVER’S SEAT (G0 08 0 (1)) 109
SEAT SPRINGING (0 010 5356 4 A) 110
SEAT-COMPONENTS (0 012 4782 4/20 A) 111
MECHANICAL CLUTCH CONTROLS 112
CLUTCH CONTROL (G0 10 0 (1)) 112
MECHANICAL BRAKE CONTROLS 113
HANDBRAKE BRACKET FOR TRAILER (G0 11 0 (1)) 113
BRAKE CONTROLS (G0 11 2 (1)) 114
HAND BRAKE (G0 11 3 (1)) 115
MECHANICAL – ELECTRONIC THROTTLE CONTROLS 116
THROTTLE (G0 12 0 (1)) 116
HAND CONTROL FOR MECHANICAL THROTTLE (G0 12 2 (1)) 117
HAND THROTTLE AND CONTROL LEVER LINKAGES (G0 12 3 (1)) 118
STEERING CONTROLS 119
STEERING COLUMN (G0 13 0 (1)) 119
STEERING WHEEL (G0 13 2 (1)) 120
STEERING WHEEL CAP (G0 13 12 (1)) 121
MECHANICAL GEARSHIFT CONTROLS 122
REDUCTION GEAR CONTROL (G0 14 0 (1)) 122
REVERSE GEAR CONTROL (G0 14 1 (1)) 123
GEAR SHIFTING (G0 14 2 (1)) 124
GEAR SHIFTING (G0 14 3 (1)) 125
GEAR SHIFT – CREEP SPEED (G0 14 4 (1)) 126
4WD – DIFFERENTIAL LOCK CONTROLS 127
DIFFERENTIAL LOCK CONTROL (G0 15 0 (1)) 127
4WD – ENGAGEMENT CONTROL (G0 15 1 (1)) 128
PTO CONTROLS 129
INDEPENDENT CLUTCH CONTROL FOR P T O (G0 16 0 (1)) 129
P T O SELECTION CONTROL (G0 16 1 (1)) 130
LIFT CONTROLS 131
CONTROL TIE RODS AND LEVERS (G0 17 0 (1)) 131
REAR LIFT CONTROL (G0 17 1 (1)) 132
REAR LIFT CONTROL (G0 17 1 (2)) 133
REMOTE VALVE CONTROLS 134
DISTRIBUTOR CONTROL (G0 18 0 (1)) 134
ACCESSORIES 135
TRIANGLE SUPPORT (G0 19 1 (1)) 135
BRACKETS FOR WARNING TRIANGLE AND NUMBER PLATE HOLDER (G0 19 2 (1)) 136
LICENCE PLATE HOLDER (G0 19 3 (1)) 137
WARNING TRIANGLES AND EXTINGUISHER (G0 19 7 (1)) 138
WARNING TRIANGLE (G0 19 8 (1)) 139
TOOL POUCH (G0 19 12 (1)) 140
BRACKET FOR TOOL BOX (G0 19 14 (1)) 141
LUBRICATOR (G0 19 15 (1)) 142
SAFETY ROLL BAR 143
SAFETY ARCH (G0 20 0 (1)) 143
SAFETY ARCH (G0 20 1 (1)) 144
SAFETY ARCH FOLDING (G0 20 2 (1)) 145
SAFETY ARCH (G0 20 6 (1)) 146
Electrical_system 147
Index 147
Agrokid 45 -> 15001 149
L0 – ELECTRIC AL SYSTEM 149
BATTERY – ALTERNATOR 149
BATTERY (L0 01 1 (1)) 149
WIRING LOOMS 150
UNDER HOOD WIRING FIXING (L0 02 4 (1)) 150
CABLE HARNESS LICENCE PLATE LIGHT (L0 02 5 (1)) 151
ELECTRICAL SYSTEM FOR SUPPLEMENTARY TANK (L0 02 8 (1)) 152
TRAILER SOCKET-OUTLET (L0 02 9 (1)) 153
CENTRAL WIRING LOOM (L0 02 10 (1)) 154
CENTRAL WIRING LOOM (L0 02 11 (1)) 155
ELECTRICAL EQUIPMENT FRONT – BATTERY LEADS (L0 02 13 (1)) 156
ELECTRCIAL SYSTEM FOR FRONT PTO (L0 02 15 (1)) 157
ELECTRICAL EQUIPMENT REAR (L0 02 16 (1)) 158
ELECTRICAL EQUIPMENT REAR (L0 02 17 (1)) 159
WIRING FOR REAR LIGHTS (L0 02 18 (1)) 160
ELECTRIC CABLE FOR WORK LIGHT (L0 02 20 (1)) 161
ELECTRICAL SYSTEM – FOR 6-WAY DISTRIBUTOR (L0 02 23 (1)) 162
2-POLE SOCKET – LIGHTS FLASHER RELAY (L0 02 24 (1)) 163
2-POLE SOCKET – LIGHTS FLASHER RELAY (L0 02 25 (1)) 164
FIXING OF PTO CLUTCH INDICATOR RELAY warning light (L0 02 27 (1)) 165
ELECTRICAL SYSTEM (0 012 6949 4/10 A) 166
ELECTRICAL SYSTEM (0 012 6951 4/60 A) 167
ELECTRICAL SYSTEM (0 013 1452 4/10 A) 168
POWER OUTLET SOCKET (2 6032 011 0 A) 169
ECUs 170
ENGINE STOP CONTROL UNIT (L0 03 0 (1)) 170
SENSORS – POTENTIOMETERS – ENABLING SWITCHES 171
PTO CLUTCH CONTROL SWITCH (L0 04 1 (1)) 171
PTO CLUTCH CONTROL SWITCH (L0 04 2 (1)) 172
PTO SELECTOR SWITCH (L0 04 4 (1)) 173
PTO SELECTOR SWITCH (L0 04 5 (1)) 174
CLUTCH PEDAL SWITCH (L0 04 7 (1)) 175
CLUTCH PEDAL SWITCH (L0 04 8 (1)) 176
SEALED SWITCHES (L0 04 10 (1)) 177
SEALED SWITCHES (L0 04 11 (1)) 178
TEMPERATURE AND OIL FILTER CLOGGING SENSOR (L0 04 14 (1)) 179
P T O SWITCH (L0 04 17 (1)) 180
INSTRUMENT PANEL 181
CHRONO-TACHOMETER (L0 05 0 (1)) 181
ELECTRIC REV-HOUR RECORDER TACHOMETER (2 8339 230 0/70 A) 182
ELECTRICAL CONTROLS – PUSHBUTTONS 183
KEYSWITCH BLOCK – STEERING COLUMN SWITCH UNIT – INSTRUMENT PANEL BUTTONS (L0 07 3 (1)) 183
KEYSWITCH BLOCK – STEERING COLUMN SWITCH UNIT – INSTRUMENT PANEL BUTTONS (L0 07 4 (1)) 184
SWITCH – FOR P T O FRONT (L0 07 6 (1)) 185
SWITCH FOR AUXILIARY CONTROL VALVE (L0 07 7 (1)) 186
LIGHTING AND SIGNALLING 187
LICENCE PLATE LIGHT (L0 08 0 (1)) 187
WARNING BEACON (L0 08 1 (1)) 188
HORN AND REFLECTOR (L0 08 3 (1)) 189
HORN AND REFLECTOR (L0 08 4 (1)) 190
REAR LIGHTS (L0 08 5 (1)) 191
REAR LIGHTS (L0 08 6 (1)) 192
SIDE LIGHTS (L0 08 8 (1)) 193
SIDE AND REAR LIGHTS (L0 08 9 (1)) 194
FRONT LIGHTS – FOR RIGHT-HAND DRIVE (L0 08 10 (1)) 195
FRONT LIGHTS – FOR LEFT-HAND DRIVE (L0 08 11 (1)) 196
LIGHT FIXINGS (L0 08 12 (1)) 197
REAR WORKLIGHT (L0 08 13 (1)) 198
HEADLAMP COMPONENTS (0 009 6758 4/10 A) 199
HEADLAMP COMPONENTS (2 8029 240 0/10 A) 200
HEADLAMP COMPONENTS (2 8029 300 0 A) 201
REAR LIGHT (2 8039 090 0 A) 202
REAR LIGHT (2 8039 100 0 A) 203
HEADLAMP FOR RIGHT-HAND DRIVE (2 8039 230 0 A) 204
HEADLAMP FOR LEFT-HAND DRIVE (2 8039 290 0 A) 205
FRONT LIGHTS dx/rh/re (2 8039 293 0/10 A) 206
FRONT LIGHTS sx/lh/li (2 8039 294 0/10 A) 207
HEADLAMP COMPONENTS (2 8059 230 0 A) 208
HEADLAMP COMPONENTS (2 8059 240 0 A) 209
HEADLAMP COMPONENTS (2 8059 440 0/10 A) 210
HEADLAMP COMPONENTS (2 8059 450 0 A) 211
HEADLAMP COMPONENTS (2 8059 490 0 A) 212
Engine 213
Index 213
Agrokid 45 -> 15001 214
B0 – ENGINE 214
GENERAL 214
ENGINE (B0 00 1 (1)) 214
CYLINDER HEAD (6 N8700 01 0 01) 215
CYLINDER HEAD (6 N8700 01 0 02) 216
CYLINDER HEAD (6 N8700 01 0 03) 217
CAMSHAFT (6 N8700 01 0 04) 218
CRANKCASE (6 N8700 01 0 05) 219
MAIN BEARINGS (6 N8700 01 0 06) 220
TIMING CASE (6 N8700 01 0 07) 221
FLYWHEEL HOUSING (6 N8700 01 0 08) 222
OIL PAN (6 N8700 01 0 09) 223
PISTON – CONNECTING ROD (6 N8700 01 0 10) 224
CRANKSHAFT – FLYWHEEL (6 N8700 01 0 11) 225
CAMSHAFT (6 N8700 01 0 12) 226
INTAKE AND EXHAUST (6 N8700 01 0 13) 227
OIL PUMP (6 N8700 01 0 14) 228
LUBRICATION (6 N8700 01 0 15) 229
OIL PIPES FOR TURBOCHARGER (6 N8700 01 0 16) 230
LUBRIC OIL COOLER (6 N8700 01 0 17) 231
LUBRIC OIL FILTER (6 N8700 01 0 18) 232
COOLING (6 N8700 01 0 19) 233
FUEL SUPPLY SYSTEM (6 N8700 01 0 20) 234
INJECTOR NOZZLE HOLDER COMPONENTS (6 N8700 01 0 21) 235
INJECTION PUMP PARTS (6 N8700 01 0 22) 236
FUEL FILTER (6 N8700 01 0 23) 237
CONTROLLER (6 N8700 01 0 24) 238
ELECTRICAL SYSTEM (6 N8700 01 0 25) 239
STARTER PARTS (6 N8700 01 0 26) 240
ALTERNATOR PARTS (6 N8700 01 0 27) 241
SOLENOID VALVE (6 N8700 01 0 28) 242
THERMOSTAT (6 N8700 01 0 29) 243
ACCESSORIES (6 N8700 01 0 30) 244
GASKET SET FOR ENGINE ASSEMBLY (6 N8700 01 0 31) 245
LUBRICATION 246
OIL FILLER NECK (B0 06 0 (1)) 246
COOLING 247
COOLING (B0 09 0 (1)) 247
COOLING (B0 09 0 (2)) 248
INTAKE – EXHAUST MANIFOLDS 249
COOLING AIR BAFFLE (B0 10 0 (1)) 249
Engine_accessories 250
Index 250
Agrokid 45 -> 15001 251
C0 – ENGINE ACCESSORIES 251
RADIATORS – FANS 251
WATER COOLER (C0 01 0 (1)) 251
WATER COOLER (C0 01 1 (1)) 252
WATER COOLER (C0 01 2 (1)) 253
RADIATOR HOSES (C0 01 3 (1)) 254
RADIATOR HOSES (C0 01 3 (2)) 255
COLLECTION TANK (C0 01 4 (1)) 256
AIR DUCTING HOOD (C0 01 5 (1)) 257
ENGINE AIR BLOWER (C0 01 6 (1)) 258
WATER COOLER (0 013 6828 4/40 A) 259
WATER COOLER (0 013 8736 4/20 A) 260
WATER COOLER (0 014 0416 4/10 A) 261
INTERCOOLER – AIR CLEANER 262
AIR CLEANER (C0 02 0 (1)) 262
AIR CLEANER HOSE (C0 02 2 (1)) 263
AIR FILTER PARTS (2 4249 610 0 A) 264
FUEL SYSTEM 265
FUEL SUPPLY SYSTEM (C0 03 1 (1)) 265
FUEL PUMP (C0 03 2 (1)) 266
FUEL SYSTEM – TANK (C0 03 3 (1)) 267
TANK FLOAT (C0 03 4 (1)) 268
FUEL TANK FIXING PARTS (C0 03 5 (1)) 269
TANK SEALS (C0 03 6 (1)) 270
AUXILIARY TANK (C0 03 7 (1)) 271
FUEL FEED PUMP (0 008 6957 4 A) 272
STARTER MOTOR 273
STARTER MOTOR COVER (C0 05 0 (1)) 273
STARTER MOTOR COVER (C0 05 1 (1)) 274
EXHAUST SILENCER 275
EXHAUST SILENCER (C0 06 1 (1)) 275
FLANGE FOR EXHAUST SILENCER (C0 06 2 (1)) 276
Front_axle 277
Index 277
Agrokid 45 -> 15001 278
F0 – FRONT AXLE 278
FRONT SUPPORT 278
FRONT SUPPORT (F0 01 0 (1)) 278
FRONT SUPPORT (F0 01 1 (1)) 279
FRONT SUPPORT (F0 01 2 (1)) 280
FRONT SUPPORT – FIXINGS (F0 01 3 (1)) 281
BRACKET (F0 01 4 (1)) 282
BRACKET (F0 01 5 (1)) 283
4WD FRONT AXLE 284
4WD – FRONT DRIVE AXLE (F0 03 1 (1)) 284
4WD – NARROW FRONT DRIVE AXLE (F0 03 2 (1)) 285
4WD – FRONT AXLE FASTENERS (F0 03 3 (1)) 286
4WD – FRONT AXLE YOKES (F0 03 4 (1)) 287
4WD – FRONT AXLE YOKES (F0 03 5 (1)) 288
4WD – FRONT AXLE YOKES (F0 03 6 (1)) 289
ADJUSTABLE LIFT ROD PARTS (0 008 7734 4/30 A) 290
LINKAGE (0 012 8957 4/10 A) 291
LINKAGE (0 012 8958 4/10 A) 292
FRONT DIFFERENTIAL 293
4WD – TRANSMISSION SHAFT (F0 04 0 (1)) 293
4WD – TRANSMISSION SHAFT (F0 04 1 (1)) 294
4WD – FLANGE (F0 04 2 (1)) 295
DIFFERENTIAL (F0 04 3 (1)) 296
DIFFERENTIAL BEVEL GEAR PAIR (F0 04 4 (1)) 297
4WD – DIFFERENTIAL (F0 04 5 (1)) 298
GASKETS (F0 04 6 (1)) 299
GASKETS (F0 04 7 (1)) 300
STEERING CYLINDER 301
4WD – POWER STEERING CYLINDER (F0 05 0 (1)) 301
4WD – POWER STEERING CYLINDER (F0 05 1 (1)) 302
CYLINDER PARTS (0 008 7679 4/20 A) 303
CYLINDER PARTS (0 012 8878 4/10 A) 304
FINAL DRIVE REDUCTION UNITS AND HALF-SHAFTS 305
4WD – FRONT REDUCTION GEARBOX (F0 06 0 (1)) 305
4WD – FRONT REDUCTION GEARBOX (F0 06 1 (1)) 306
4WD – FRONT REDUCTION GEARBOX (F0 06 2 (1)) 307
4WD – AXLESHAFTS WITH DIFFERENTIAL LOCK (F0 06 3 (1)) 308
4WD – AXLESHAFTS WITH DIFFERENTIAL LOCK (F0 06 4 (1)) 309
4WD – AXLESHAFTS WITH DIFFERENTIAL LOCK (F0 06 6 (1)) 310
4WD – HALF-SHAFTS WITH DIFFERENTIAL LOCK (F0 06 7 (1)) 311
WHEEL HUB (F0 06 8 (1)) 312
WHEEL HUB (F0 06 9 (1)) 313
Front_lift 314
Index 314
Agrokid 45 -> 15001 315
N0 – FRONT LIFT 315
LIFT ASSEMBLY 315
FRONT HYDRAULIC POWER-LIFT (N0 01 0 (1)) 315
CYLINDER PARTS (0 008 7741 4/10 A) 316
Front_pto 317
Index 317
Agrokid 45 -> 15001 318
M0 – FRONT PTO 318
PTO INPUT SHAFT 318
DRIVE SHAFT – FRONT P T O SHAFT (M0 01 0 (1)) 318
DRIVE SHAFT – FRONT P T O SHAFT (M0 01 1 (1)) 319
CONNECTING FLANGE (M0 01 2 (1)) 320
FRONT PTO COVER – PROTECTIONS 321
P T O SHAFT PROTECTOR FRONT (M0 02 0 (1)) 321
P T O FRONT – GUARD (M0 02 1 (1)) 322
P T O FRONT – GUARD (M0 02 2 (1)) 323
GEARS AND CLUTCH 324
P T O FRONT (M0 03 0 (1)) 324
P T O FRONT (M0 03 1 (1)) 325
P T O FRONT (M0 03 2 (1)) 326
P T O FRONT (M0 03 3 (1)) 327
HYDRAULIC SYSTEM 328
FRONT PTO HYDRAULIC SYSTEM (M0 04 0 (1)) 328
FRONT PTO HYDRAULIC SYSTEM (M0 04 1 (1)) 329
Hydraulic_and_pneumatic_system 330
Index 330
Agrokid 45 -> 15001 331
H0 – HYDRAULIC AND PNEUMATIC SYSTEM| 331
HYDRAULIC SYSTEM 331
PUMP FILTER SUCTION (H0 01 0 (1)) 331
PUMP FILTER SUCTION (H0 01 0 (2)) 332
HYDRAULIC PUMP 11+5 5 sx/lh/li bosch (H0 01 2 (1)) 333
S A C AND POWER STEERING HYDRAULIC SYSTEM (H0 01 3 (1)) 334
S A C HYDRAULIC SYSTEM (H0 01 4 (1)) 335
4WD – DIFFERENTIAL LOCK CONTROL-ELECTROHYDRAULIC (H0 01 5 (1)) 336
HYDRAULIC SYSTEM (H0 01 7 (1)) 337
HYDRAULIC SYSTEM (H0 01 8 (1)) 338
HYDRAULIC SYSTEM (H0 01 9 (1)) 339
HYDRAULIC SYSTEM (H0 01 10 (1)) 340
HYDRAULIC PUMP 11+5 5 sx/lh/li bosch (2 4539 884 0 A) 341
STEERING SYSTEM 342
HYDRAULIC STEERING GEAR (H0 02 0 (1)) 342
PIPES FOR HYDROSTATIC STEERING (H0 02 1 (1)) 343
4WD – POWER STEERING (H0 02 2 (1)) 344
POWER STEERING (2 4569 001 0 A) 345
FRONT LIFT 346
FRONT LIFT – HYDRAULIC SYSTEM (H0 05 0 (1)) 346
FRONT REMOTE CONTROL VALVES 347
HYDRAULIC SYSTEM WITH CENTRAL AND FRONT QUICK ACTION COUPLERS (H0 06 0 (1)) 347
HYDRAULIC SYSTEM – MID QUICK SERVICE COUPLERS (H0 06 1 (1)) 348
ENGAGEMENT (0 98308 50 3/10 A) 349
REAR REMOTE CONTROL VALVES 350
4-WAY AUXILIARY DISTRIBUTOR (H0 07 0 (1)) 350
6-WAY HIDRAULIC SYSTEM (H0 07 1 (1)) 351
SUPPORT FOR QUICK ACTION REAR COUPLERS (H0 07 2 (1)) 352
REAR QUICK ACTION COUPLERS (H0 07 3 (1)) 353
4-WAY DISTRIBUTOR EQUIPMENT (H0 07 4 (1)) 354
PIPES/HOSES FOR QUICK ACTION REAR COUPLERS (H0 07 5 (1)) 355
PIPES/HOSES FOR QUICK ACTION REAR COUPLERS (H0 07 6 (1)) 356
ENGAGEMENT (0 98309 50 3/10 A) 357
ELECTROHYDRAULICS 358
PRESSURE CONTROL VALVE (H0 10 0 (1)) 358
SOLENOID VALVE 13 V – 20 W, ON/OFF 3/2 (2 3729 697 0/10 A) 359
SOLENOID VALVE 13 V – 20 W, ON/OFF 3/2 (2 3729 697 0/20 A) 360
Rear_axle 361
Index 361
Agrokid 45 -> 15001 362
E0 – REAR AXLE 362
REAR AXLE 362
REAR AXLE (E0 01 0 (1)) 362
REAR AXLE – STANDARD SEALS (E0 01 1 (1)) 363
REAR AXLE – WATER PROOF SEALS (E0 01 2 (1)) 364
REAR DIFFERENTIAL / HALF-SHAFTS 365
DIFFERENTIAL (E0 02 0 (1)) 365
REDUCTION GEAR UNIT (E0 02 1 (1)) 366
HALF AXLES A = mm 217 (E0 02 2 (1)) 367
HALF AXLES A = mm 277 (E0 02 3 (1)) 368
REAR BRAKES 369
REAR BRAKES (E0 03 0 (1)) 369
BRAKES TITAN ITALIA (0 011 3169 4 A) 370
BRAKES URSUS (0 012 4930 4 A) 371
Rear_lift 372
Index 372
Agrokid 45 -> 15001 373
R0 – REAR LIFT 373
LIFT COVER 373
S A C CASE (R0 01 0 (1)) 373
OIL FILLER NECK – AIR BREATHER (R0 01 1 (1)) 374
LIFT FIXING COMPONENTS (R0 01 2 (1)) 375
LIFT ASSEMBLY 376
LIFTING (R0 02 0 (1)) 376
LIFT CONTROL VALVE 377
REGULATING DISTRIBUTOR (R0 03 0 (1)) 377
IN-CAB CONTROLS 379
INTERNAL AND EXTERNAL CONTROLS (R0 04 0 (1)) 379
CONTROLS FOR 4-WAY AUXILIARY SERVICES CONTROL VALVE (R0 04 1 (1)) 381
SENSOR 382
SENSITIVE ELEMENTS (R0 05 0 (1)) 382
THREE-POINT LINKAGE – LINK ARMS 383
3 POINT HITCH (R0 06 0 (1)) 383
3 POINT HITCH (R0 06 0 (2)) 384
THREE-POINT COUPLING – TOP/LOWER LINK (R0 06 1 (1)) 385
THREE-POINT COUPLING – TOP/LOWER LINK (R0 06 3 (1)) 386
THREE-POINT COUPLING – TOP/LOWER LINK – AUTOM (R0 06 4 (1)) 387
LINKAGE (0 012 5035 4 A) 388
LINKAGE (0 012 5036 4 A) 389
Transmission 390
Index 390
Agrokid 45 -> 15001 392
D0 – TRANSMISSION 392
MAIN CLUTCH 392
DOUBLE COUPLING – LUK (D0 01 0 (1)) 392
CLUTCH CONTROL (D0 01 1 (1)) 393
DOUBLE COUPLING – LUK (0 012 5851 4/20 A) 394
CLUTCH HOUSING 395
JUNCTION CASE (D0 02 0 (1)) 395
JUNCTION CASE (D0 02 1 (1)) 396
CLUTCH HOUSING FIXINGS (D0 02 2 (1)) 397
GEARBOX INPUT SHAFT 398
GEARBOX INPUT SHAFT (D0 05 0 (1)) 398
GEARBOX INPUT SHAFT (D0 05 1 (1)) 399
SYNCHRONIZER PARTS (0 008 4951 4 A) 400
PTO INPUT SHAFT 401
P T O – CLUTCH TRANSMISSION SHAFT (D0 06 1 (1)) 401
MAIN SHAFT 402
MAIN SHAFT (D0 07 0 (1)) 402
MAIN SHAFT (D0 07 1 (1)) 403
SECONDARY SHAFT 404
TRANSMISSION SHAFT (D0 08 0 (1)) 404
TRANSMISSION SHAFT (D0 08 1 (1)) 405
SYNCHRONIZER PARTS (0 008 4951 4 A) 406
GEARBOX 407
REAR GEARBOX CASE (D0 09 1 (1)) 407
REAR GEARBOX CASE (D0 09 1 (2)) 408
REAR GEARBOX CASE (D0 09 2 (1)) 409
PLUG FOR TYPES WITHOUT MID PTO (D0 09 3 (1)) 410
INTERNAL AND EXTERNAL GEARBOX CONTROLS 411
INTERNAL CONTROLS (D0 10 0 (1)) 411
INTERNAL CONTROLS (D0 10 1 (1)) 412
INTERNAL CONTROLS (D0 10 2 (1)) 413
INTERNAL CONTROLS (D0 10 3 (1)) 414
LOW SPEED RANGES 415
REDUCTION GEAR UNIT (D0 11 0 (1)) 415
REDUCTION GEAR UNIT (D0 11 1 (1)) 416
SUPER REDUCTION GEAR UNIT (D0 11 2 (1)) 417
BEVEL WHEEL GEAR (D0 11 3 (1)) 418
HYDRAULIC PUMP DRIVE 419
HYDRAULIC PUMP POWER TAKEOFF (D0 13 0 (1)) 419
PTO/GROUNDPSPEED DRIVE 420
P T O SHAFT REAR (D0 14 1 (1)) 420
P T O – WITH N’ 540 (D0 14 2 (1)) 421
P T O – WITH N’ 540 – 750 (D0 14 4 (1)) 422
P T O – WITH N’ 540 – 1000 (D0 14 5 (1)) 423
PTO PACKAGE WITHOUT GROUNDSPEED (D0 14 6 (1)) 424
P T O – SYNCHRONIZED (D0 14 7 (1)) 425
P T O – SYNCHRONIZED 540 – 750 (D0 14 8 (1)) 426
P T O – SYNCHRONIZED 540 – 1000 (D0 14 9 (1)) 427
PTO – PARTS SET WITH STANDARD SEALS (D0 14 10 (1)) 428
PTO – PARTS SET WITH WATER PROOF SEALS (D0 14 11 (1)) 429
P T O SHAFT PROTECTOR REAR (D0 14 12 (1)) 430
P T O SHAFT PROTECTOR REAR (D0 14 13 (1)) 431
4WD ENGAGEMENT POWER TAKE-OFF – 4WD PARKING BRAKE 432
4WD – ENGAGEMENT CONTROL (D0 15 0 (1)) 432
COMPLETION (D0 15 1 (1)) 433
COMPLETION (D0 15 2 (1)) 434
PTO PACKAGE WITHOUT GROUNDSPEED (D0 15 3 (1)) 435
MID POWER TAKE-OFF 436
MID PTO – STANDARD OIL SEAL (D0 18 0 (1)) 436
MID PTO – WATERPROOF OIL SEAL (D0 18 1 (1)) 437
CENTRAL P T O (D0 18 2 (1)) 438
CENTRAL P T O + SYNCRO (D0 18 3 (1)) 439
Wheels 440
Index 440
Agrokid 45 -> 15001 441
S0 – WHEELS 441
FRONT WHEEL BOLTS 441
FRONT WHEEL MOUNTING (S0 01 0 (1)) 441
REAR WHEEL BOLTS 442
REAR WHEEL BOLTS (S0 02 0 (1)) 442
WHEELS 443
WHEELS 6 50/80 R12″ PR 4 (S0 04 0 (1)) 443
WHEELS 7 00×12″ pr 4 (S0 04 1 (1)) 444
WHEELS 27-8 50-15″ pr 4 (S0 04 2 (1)) 445
WHEELS 13 6-16″ pr 4 (S0 04 10 (1)) 446
WHEELS 13 6-16″ pr 4 (S0 04 10 (2)) 447
WHEELS 200/70R-16″ (S0 04 11 (1)) 448
WHEELS 240/70 R16″ (S0 04 12 (1)) 449
WHEELS 280/70 R18″ (S0 04 17 (1)) 450
WHEELS 11 2R20″ (S0 04 18 (1)) 451
WHEELS 320/70 R20″ A8 (S0 04 21 (1)) 452
WHEELS 360/70R-20″ (S0 04 22 (1)) 453
PLEASE NOTE:
- This is the SAME manual used by the dealers to troubleshoot any faults in your vehicle. This can be yours in 2 minutes after the payment is made.
- Contact us at [email protected] should you have any queries before your purchase or that you need any other service / repair / parts operators manual.
S.V
