Deutz Fahr Agroclimber F 100 M-N Parts Catalog Manual – PDF DOWNLOAD
FILE DETAILS:
Deutz Fahr Agroclimber F 100 M-N Parts Catalog Manual – PDF DOWNLOAD
Language : English
Pages : 336
Downloadable : Yes
File Type : PDF
Size: 15.8 MB
IMAGES PREVIEW OF THE MANUAL:
TABLE OF CONTENTS:
Deutz Fahr Agroclimber F 100 M-N Parts Catalog Manual – PDF DOWNLOAD
Ballast_Towing 1
Index 1
Agroclimber F 100 M-N 2
V0 – BALLAST, TOWING HITCHES 2
FRONT HITCHES 2

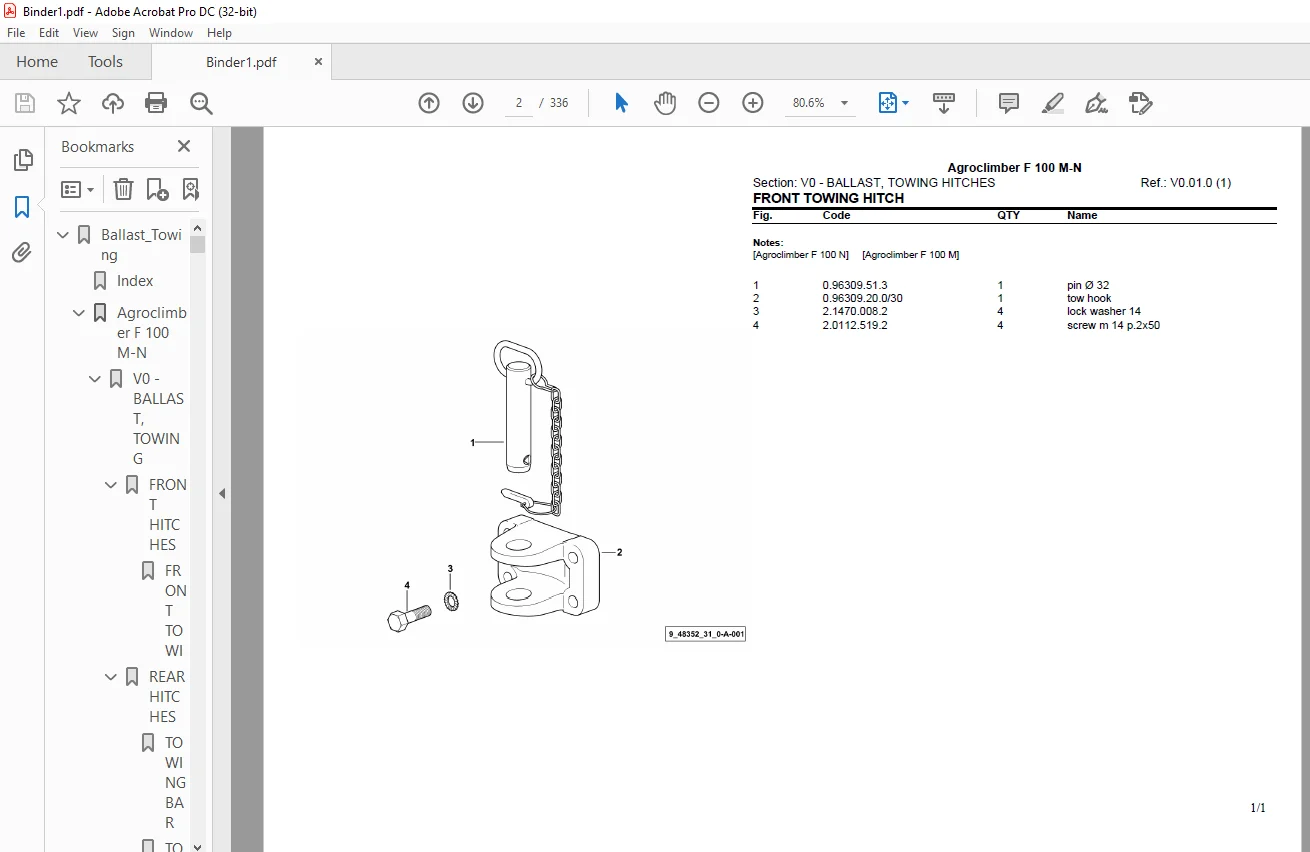

FRONT TOWING HITCH (V0010 (1)) 2
REAR HITCHES 3
TOWING BAR mm 1394 (V0021 (1)) 3
TOWING BAR mm 1519 (V0023 (1)) 4
CURVED CROSS MEMBER FOR DRAWBAR (V0025 (1)) 5
CURVED CROSS MEMBER FOR DRAWBAR (V0027 (1)) 6
FRONT BALLAST WEIGHTS 7
PLATE FOR FRONT CARRIER (V0030 (1)) 7
FRONT WEIGHT CARRIER (V0031 (1)) 8
FRONT BALLAST Kg 160 (V0032 (1)) 9
FRONT BALLAST 320 Kg (V0033 (1)) 10
SIDE BALLASTS (V0034 (1)) 11
Bodywork_Cab 12
Index 12
Agroclimber F 100 M-N 15

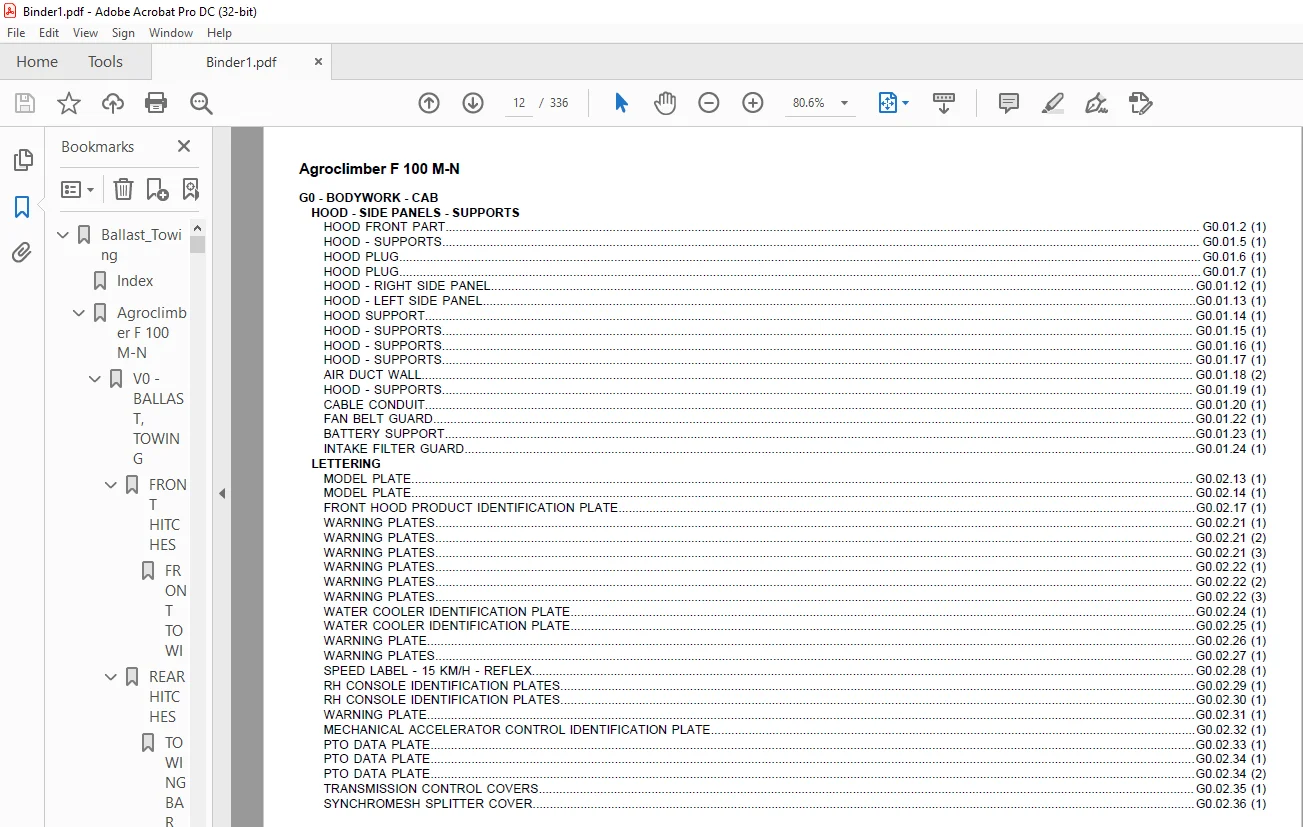

G0 – BODYWORK – CAB 15
HOOD – SIDE PANELS – SUPPORTS 15
HOOD FRONT PART (G0012 (1)) 15
HOOD – SUPPORTS (G0015 (1)) 16
HOOD PLUG (G0016 (1)) 17
HOOD PLUG (G0017 (1)) 18
HOOD – RIGHT SIDE PANEL (G00112 (1)) 19
HOOD – LEFT SIDE PANEL (G00113 (1)) 20
HOOD SUPPORT (G00114 (1)) 21
HOOD – SUPPORTS (G00115 (1)) 22
HOOD – SUPPORTS (G00116 (1)) 23
HOOD – SUPPORTS (G00117 (1)) 24

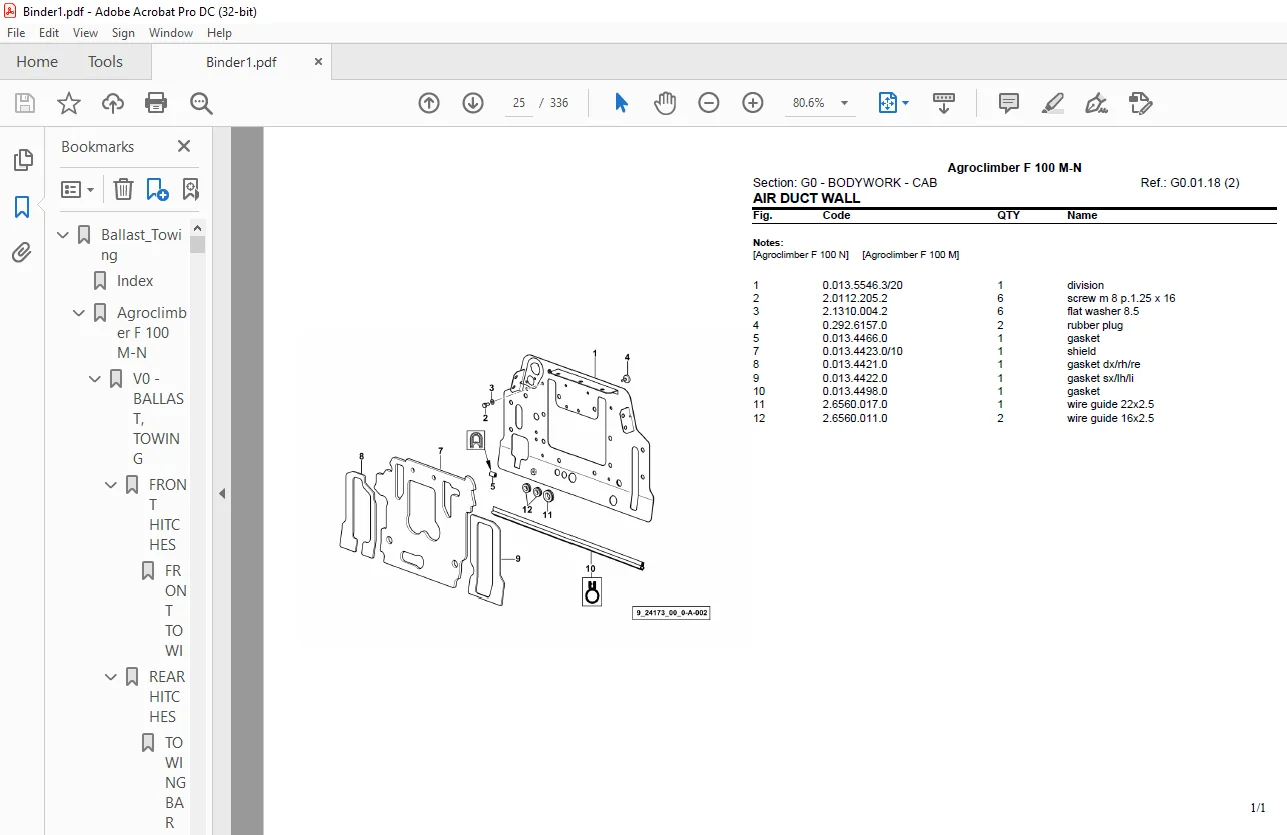

AIR DUCT WALL (G00118 (2)) 25
HOOD – SUPPORTS (G00119 (1)) 26
CABLE CONDUIT (G00120 (1)) 27
FAN BELT GUARD (G00122 (1)) 28
BATTERY SUPPORT (G00123 (1)) 29
INTAKE FILTER GUARD (G00124 (1)) 30
LETTERING 31
MODEL PLATE (G00213 (1)) 31
MODEL PLATE (G00214 (1)) 32
FRONT HOOD PRODUCT IDENTIFICATION PLATE (G00217 (1)) 33
WARNING PLATES (G00221 (1)) 34
WARNING PLATES (G00221 (2)) 35
WARNING PLATES (G00221 (3)) 36
WARNING PLATES (G00222 (1)) 37
WARNING PLATES (G00222 (2)) 38
WARNING PLATES (G00222 (3)) 39
WATER COOLER IDENTIFICATION PLATE (G00224 (1)) 40
WATER COOLER IDENTIFICATION PLATE (G00225 (1)) 41
WARNING PLATE (G00226 (1)) 42
WARNING PLATES (G00227 (1)) 43
SPEED LABEL – 15 KM/H – REFLEX (G00228 (1)) 44
RH CONSOLE IDENTIFICATION PLATES (G00229 (1)) 45
RH CONSOLE IDENTIFICATION PLATES (G00230 (1)) 46
WARNING PLATE (G00231 (1)) 47
MECHANICAL ACCELERATOR CONTROL IDENTIFICATION PLATE (G00232 (1)) 48
PTO DATA PLATE (G00233 (1)) 49
PTO DATA PLATE (G00234 (1)) 50
PTO DATA PLATE (G00234 (2)) 51
TRANSMISSION CONTROL COVERS (G00235 (1)) 52
SYNCHROMESH SPLITTER COVER (G00236 (1)) 53
SHUTTLE COVER (G00237 (1)) 54
CREEPER GEAR LEVER KNOB CAP AND PLATE (G00238 (1)) 55
CAB STRUCTURE – PLATFORM -SUSPENSION 56
FENDERS AND PLATFORM (G0030 (1)) 56
FENDERS AND PLATFORM (G0031 (1)) 58
SHEET STEEL ACCESS LADDER FOR TRUCK COVER (G0032 (1)) 60
FENDERS – FOOTSTEPS – EXTENSIONS 61
BRACKET – SPEED LABEL (G0040 (1)) 61
INTERIOR TRIM 62
DASHBOARD (G0060 (1)) 62
COFFRE (G0061 (1)) 63
COFFRE (G0062 (1)) 64
COFFRE (G0065 (1)) 66
PLATE FOR CONTROL LEVERS FOR THE 6-WAY REMOTE VALVE (G0066 (1)) 67
PLATE FOR CONTROL LEVERS FOR THE 10-WAY REMOTE VALVE (G0067 (1)) 68
SOUND INSULATION AND CARPETS (G0068 (1)) 69
SOUND INSULATION AND CARPETS (G0069 (1)) 70
EXTERIOR TRIM – ROOF 71
REARVIEW MIRROR (G0070 (1)) 71
REARVIEW MIRROR (001142054/20A) 72
SEATS 73
DRIVER’S SEAT (G0080 (1)) 73
DRIVER’S SEAT (G0081 (1)) 74
SEAT-COMPONENTS (001320524/10A) 75
SEAT-COMPONENTS (001328604/10A) 76
MECHANICAL CLUTCH CONTROLS 77
CLUTCH CONTROL (G0100 (1)) 77
CLUTCH CONTROL (G0101 (1)) 78
MECHANICAL BRAKE CONTROLS 79
BRAKE CONTROLS (G0110 (1)) 79
BRAKE CONTROLS (G0111 (1)) 80
HAND BRAKE (G0112 (1)) 81
BRAKE CONTROLS (G0113 (1)) 83
HANDBRAKE BRACKET FOR TRAILER (G0114 (1)) 84
MECHANICAL – ELECTRONIC THROTTLE CONTROLS 85
THROTTLE – MECHANICAL – (G0120 (2)) 85
STEERING CONTROLS 86
STEERING CONTROL (G0130 (1)) 86
STEERING CONTROL (G0131 (1)) 87
MECHANICAL GEARSHIFT CONTROLS 88
TRANSMISSION CONTROL LEVERS (G0140 (1)) 88
REDUCTION GEAR CONTROL (G0141 (1)) 89
REVERSE GEAR CONTROL (G0142 (1)) 90
KNOB FOR MECHANICAL SHUTTLE (G0143 (1)) 91
EXTERNAL CONTROLS FOR SUPER- AND MINI-REDUCTION (G0144 (1)) 92
PTO CONTROLS 93
PTO ENGAGEMENT CONTROL (G0160 (1)) 93
PTO SHAFT DRIVE (G0161 (1)) 94
LIFT CONTROLS 95
LIFT CONTROL LEVERS – SAFER (G0170 (1)) 95
LIFT CONTROL LEVERS (G0171 (1)) 96
CONTROL KNOBS FOR EXTERNAL POWER LIFT CONTROLS (G0172 (1)) 97
CONTROL KNOBS FOR EXTERNAL POWER LIFT CONTROLS (G0173 (1)) 98
REMOTE VALVE CONTROLS 99
CONTROLS FOR 6-WAY AUXILIARY SERVICES CONTROL VALVE (G0180 (1)) 99
CONTROLS FOR 10-WAY AUXILIARY CONTROL VALVE (G0181 (1))100
DISTRIBUTOR CONTROL (001319894A)101
ACCESSORIES102
LUBRICATOR (G0190 (1))102
METAL TOOLBOX (G0191 (1))103
SAFETY ROLL BAR104
SAFETY FRAME – REAR (G0200 (1))104
SAFETY ARCH FOLDING (G0201 (1))105
Crawler_Tracks106
Index106
Agroclimber F 100 M-N107
T0 – CRAWLER TRACKS107
CRAWLER SPRING107
FRONT SUSPENSION COMMON PARTS (T0010 (1))107
FRONT SUSPENSION (T0012 (1))108
FRONT SUSPENSION (T0013 (1))109
STEERING CLUTCH|110
STEERING CLUTCH (T0020 (1))110
STEERING CLUTCH (T0020 (2))111
DRIVING SPROCKETS112
DRIVING SPROCKET mm 1100-1350 (T0032 (1))112
TRACK FRAME – FRONT IDLER113
IDLER WHEEL (T0041 (1))113
TRACK FRAME BODY (T0042 (1))115
TRACK FRAME BODY (T0043 (1))116
CROSS BAR WITH TRACK WIDTH 1100 MM (T0045 (1))117
CROSS BAR – WITH 1350 mm TRACK (T0046 (1))118
TRACK HOLDER ROLLER (T0047 (1))119
IDLER (T0049 (1))120
TRACK HOLDER ROLLER (000788574/10A)121
TRACK FRAME COVER122
UNDERCARRIAGE STEEL COVER PANEL (T0050 (1))122
TRACK CHAINS123
SELF-LUBRICATING TRACK AND LINKS mm 450 (T0060 (1))123
TRACK mm 450 (T0064 (1))124
SELF-LUBRICATING TRACK AND LINKS “MF200” mm 310 (T0065 (1))125
TRACK “MF200” mm 310 (T0066 (1))126
SELF-LUBRICATING TRACK AND LINKS “MF200” mm 360 (T0067 (1))127
TRACK “MF200″ mm 360 (T0068 (1))128
TRACK mm 360 (001225134/10A)129
SELF-LUBRICATING TRACK AND LINKS mm 450 (001267464/20A)130
SELF-LUBRICATING TRACK AND LINKS mm 360 (001273004/20A)131
TRACK mm 450 (001290974/20A)132
SELF-LUBRICATING TRACK AND LINKS mm 310 (001326314A)133
TRACK mm 310 (001328804A)134
Electrical_system135
Index135
Agroclimber F 100 M-N137
L0 – ELECTRIC AL SYSTEM137
BATTERY – ALTERNATOR137
BATTERY 12V 100Ah 550A (L0010 (1))137
ALTERNATOR 65 A (L0011 (1))138
ALTERNATOR AND BELT TENSIONER SUPPORT (L0012 (1))139
ALTERNATOR PULLEY (L0013 (1))140
ALTERNATOR PARTS (294394200/10A)141
WIRING LOOMS142
ELECTRICAL SYSTEM (L0020 (2))142
ELECTRICAL SYSTEM (L0020 (3))143
PREHEATING ELECTRICAL SYSTEM (L0021 (1))144
PREHEATING ELECTRICAL SYSTEM (L0022 (1))145
SINGLE POLE SOCKET AND SOCKET FIXING FOR TRAILER (L0024 (1))146
LIGHT FLASHER RELAY (L0025 (1))147
BRACKET FOR DIAGNOSTIC SOCKET (L0026 (1))148
BATTERY LEADS (001374444/10A)149
ELECTRICAL SYSTEM (001374464A)150
ELECTRICAL SYSTEM (001424044/10A)151
ELECTRICAL SYSTEM (001424054A)152
ELECTRICAL SYSTEM (001424064A)153
ELECTRICAL SYSTEM (001424094A)154
ECUs155
SUPPORT FOR ECUs (L0030 (2))155
PREHEATING ELECTRONIC CONTROL UNIT (L0031 (1))156
SENSORS – POTENTIOMETERS – ENABLING SWITCHES157
COOLING SYSTEM MANIFOLD SENSORS (L0040 (1))157
SWITCHES / PRESSURE SWITCHES FOR AIR FILTER BLOCKAGE WARNING LIGHT (L0041 (1))158
PTO SWITCH (L0042 (1))159
POSITION SWITCH FOR CREEPER CONTROL (L0043 (1))160
OIL PRESSURSWITCH 04/05 BAR (L0044 (1))161
PRESSURE SWITCH 75 BAR (L0045 (1))162
INSTRUMENT PANEL163
CHRONO-TACHOMETER (L0050 (1))163
CHRONO-TACHOMETER (L0050 (2))164
ELECTRIC REV-HOUR RECORDER TACHOMETER (283390770/10A)165
DASHBOARD BOX (283392360/10A)166
ELECTRICAL CONTROLS – PUSHBUTTONS167
KEYSWITCH BLOCK AND PUSHBUTTONS (L0070 (1))167
KEYSWITCH BLOCK AND PUSHBUTTONS (L0070 (2))168
LIGHTING AND SIGNALLING169
FRONT LIGHTS – FOR RIGHT-HAND DRIVE (L0082 (1))169
ELECTRIC LIGHTING SYSTEM (L0085 (1))170
HORN (L0086 (1))171
HEADLAMP COMPONENTS (280198000A)172
HEADLAMP COMPONENTS (280292400/10A)173
HEADLAMP COMPONENTS (280293000A)174
HEADLAMP COMPONENTS (280297600/30A)175
FRONT LIGHTS (280595220A)176
Engine177
Index177
Agroclimber F 100 M-N179
B0 – ENGINE179
CYLINDER BLOCK179
CRANKCASE (B0010 (1))179
MONOBLOC ENGINE-GEARBOX CONNECTING FLANGE (B0011 (1))180
PLUG (B0012 (1))181
CRANKSHAFT182
CRANKSHAFT (B0020 (1))182
CRANKSHAFT PULLEY (B0021 (1))183
COOLANT PUMP AND ALTERNATOR DRIVEBELT (B0022 (1))184
ENGINE FLYWHEEL (B0023 (1))185
COUNTERWEIGHTS (B0024 (1))186
CYLINDERS – PISTONS – CONNECTING RODS187
CYLINDER – PISTON – CONNECTING ROD (B0030 (1))187
TIMING188
GUARD PLATE (B0040 (1))188
TIMING CASE (B0041 (1))189
CAMSHAFT (B0042 (1))190
CYLINDER HEAD191
CYLINDER HEAD (B0050 (1))191
LUBRICATION192
OIL PUMP (B0060 (1))192
LUBRICATION (B0061 (1))193
OIL PAN (B0062 (1))194
LUBRICANT OIL SUCTION PIPE (B0063 (1))195
LUBRICATION (B0064 (1))196
OIL DIPSTICK COVER (B0065 (1))197
ENGINE OIL FILTER (B0066 (1))198
OIL PIPES FOR TURBOCHARGER (B0067 (1))199
FUEL INJECTION SYSTEM200
INJECTION PUMP – INJECTOR (B0070 (1))200
INJECTION PUMP DRIVE (B0071 (1))201
MECHANICAL – ELECTRONIC GOVERNOR202
MECHANICAL ENGINE GOVERNOR (B0080 (1))202
PLUG FOR MECHANICAL REGULATOR (B0081 (1))203
GOVERNOR PARTS (001356954/20A)204
GOVERNOR PARTS (001356954/20B)205
GOVERNOR PARTS (001356954/20C)206
COOLING207
COOLING SYSTEM MANIFOLD (B0090 (1))207
ENGINE COOLING WATER PUMP (B0091 (1))208
ENGINE COOLING WATER PUMP (B0092 (1))209
COOLANT PIPE (B0093 (1))210
COOLANT PIPE (B0094 (1))211
WATER COOLING -SEALING (B0095 (1))212
COOLANT PUMP PULLEY (B0096 (1))213
HEAT EXCHANGER (B0097 (1))214
COOLING WATER PUMP (001529934A)215
INTAKE – EXHAUST MANIFOLDS216
AIR INTAKE MANIFOLD – EXHAUST MANIFOLD (B0101 (1))216
INTAKE AND EXHAUST MANIFOLD GASKETS (B0102 (1))217
TURBOCHARGER218
TURBOCHARGER (B0111 (1))218
Engine_accessories219
Index219
Agroclimber F 100 M-N220
C0 – ENGINE ACCESSORIES220
RADIATORS – FANS220
BLOWER (C0010 (1))220
COOLING – COOLANT RADIATOR (C0012 (1))221
COOLING SYSTEM EXPANSION TANK (001363224/30A)223
INTERCOOLER – AIR CLEANER224
AIR CLEANER (C0020 (1))224
AIR CLEANER HOSE (C0022 (1))225
AIR FILTER PARTS (242496000A)226
FUEL SYSTEM227
FUEL SYSTEM – TANK (C0030 (1))227
FUEL FEED PUMP (C0031 (1))228
FUEL FEED PIPES AND PREFILTER (C0032 (1))229
FUEL FILTER (C0033 (1))230
FUEL PIPES (C0034 (1))231
FUEL FILTER PARTS (243190600/20A)232
PRE-FILTER – COMPONENTS (243192200A)233
FUEL FEED PUMP (245193300/50A)234
PREHEATING235
HEATING ELEMENT (C0040 (1))235
HEATING ELEMENT EARTH (C0041 (1))236
STARTER MOTOR237
STARTER (C0050 (1))237
STARTER MOTOR COVER (C0051 (1))238
STARTER PARTS (296193900A)239
EXHAUST SILENCER240
VERTICAL SILENCER (C0060 (1))240
HORIZONTAL SILENCER (C0061 (1))241
SEALING SET242
GASKET SET FOR ENGINE ASSEMBLY (C0090 (1))242
Front_axle243
Index243
Agroclimber F 100 M-N244
F0 – FRONT AXLE244
FRONT SUPPORT244
FRONT SUPPORT (F0010 (2))244
Hydraulic_and_pneumatic_system245
Index245
Agroclimber F 100 M-N246
H0 – HYDRAULIC AND PNEUMATIC SYSTEM|246
HYDRAULIC SYSTEM246
GEAR BOX OIL RADIATOR TUBES (H0010 (1))246
HYDRAULIC PUMP 11 cc (H0011 (1))247
HYDRAULIC PUMP 225 cm³ (H0012 (1))248
OIL SUCTION PIPE (H0013 (1))249
PTO CLUTCH PIPES (H0014 (1))250
LATERAL CLUTCH CONTROL (H0015 (1))251
6 WAY AUXILIARY HYDRAULIC SYSTEM (H0016 (1))252
6 WAY AUXILIARY HYDRAULIC SYSTEM (H0016 (2))253
10 WAY AUXILIARY HYDRAULIC SYSTEM (H0017 (1))254
10 WAY AUXILIARY HYDRAULIC SYSTEM (H0017 (2))255
CONTROL VALVE FOR STEERING (001298214A)256
HYDRAULIC PUMP PARTS (245396400A)257
HYDRAULIC PUMP PARTS (245398830A)258
STEERING SYSTEM259
STEERING HYDRAULIC (H0020 (1))259
STEERING PUMP MOUNTINGS (H0021 (1))261
HYDRAULIC SYSTEM PARTS KIT (H0022 (1))262
HYDRAULIC SYSTEM PARTS KIT (H0022 (2))263
HYDRAULIC PUMP PARTS (001235804/40A)264
HYDRAULIC PUMP PARTS (001235804/50A)265
TRANSMISSION – PTO COOLERS266
GEARBOX OIL COOLER (H0030 (1))266
REAR REMOTE CONTROL VALVES267
6-WAY HYDRAULIC CONTROL VALVE (H0070 (1))267
10-WAY AUXILIARY DISTRIBUTOR (H0071 (1))268
10-WAY AUXILIARY DISTRIBUTOR (H0071 (2))270
ENGAGEMENT (098309503/10A)272
DISTRIBUTOR (237296880A)273
DISTRIBUTOR (237296950A)274
Rear_axle276
Index276
Agroclimber F 100 M-N277
E0 – REAR AXLE277
REAR AXLE277
REAR AXLE (E0010 (1))277
REAR AXLE (E0011 (1))278
REAR DIFFERENTIAL / HALF-SHAFTS279
INPUT SHAFT (E0020 (1))279
REAR REDUCTION GEARS AND AXLE SHAFTS (E0021 (1))280
REAR REDUCTION GEARS AND AXLE SHAFTS (E0022 (1))281
REAR BRAKES282
REAR BRAKES (E0030 (1))282
Rear_lift283
Index283
Agroclimber F 100 M-N284
R0 – REAR LIFT284
LIFT COVER284
SAC CASE – SAFER (R0010 (1))284
POWER LIFT – MITA (R0011 (1))285
LIFT FIXING COMPONENTS – SAFER (R0012 (1))286
LIFT FIXING COMPONENTS – MITA (R0013 (1))287
SAC CASE (001403934A)288
LIFTING (001403934B)289
DISTRIBUTOR (001403934C)290
INTERNAL CONTROLS (001403934D)291
INTERNAL AND EXTERNAL CONTROLS (001403934E)292
SENSITIVE ELEMENTS (001403934F)293
LIFT ASSEMBLY294
LIFTING – SAFER (R0020 (1))294
POWER LIFT – HYDRAULIC CYLINDER – MITA (R0021 (1))295
REAR LIFT CYLINDER BARREL – MITA (R0022 (1))296
LIFTING CYLINDER FOR POWER LIFT – Ø MM 42 (001403874A)297
LIFT CONTROL VALVE298
REGULATING DISTRIBUTOR – SAFER (R0030 (1))298
IN-CAB CONTROLS299
INTERNAL CONTROLS – SAFER (R0040 (1))299
INTERNAL AND EXTERNAL CONTROLS – SAFER (R0041 (1))300
SENSOR301
SENSITIVE ELEMENTS – SAFER (R0050 (1))301
THREE-POINT LINKAGE – LINK ARMS302
THREE-POINT COUPLING (R0061 (1))302
TOP LINK COUPLING SPRING (R0064 (1))304
Transmission305
Index305
Agroclimber F 100 M-N307
D0 – TRANSMISSION307
MAIN CLUTCH307
CLUTCH 12″ (D0010 (1))307
CLUTCH 12” (D0011 (1))308
CLUTCH CONTROL (D0012 (1))309
CLUTCH HOUSING310
JUNCTION CASE (D0020 (1))310
CLUTCH HOUSING FIXINGS (D0021 (1))311
JUNCTION CASE (D0022 (1))312
GEARBOX INPUT SHAFT313
GEARBOX TO CLUTCH SHAFT (D0050 (2))313
SUPER REDUCTION GEAR UNIT (D0052 (1))314
UNDERDRIVE (D0053 (1))315
SYNCHRONIZER PARTS (001183784/10A)316
PTO INPUT SHAFT317
PTO SHAFT REAR (D0060 (1))317
MAIN SHAFT318
MAIN SHAFT (D0070 (1))318
SECONDARY SHAFT319
TRANSMISSION SHAFT (D0080 (1))319
GEARBOX320
GEARBOX (D0090 (1))320
GEARBOX (D0090 (2))321
REAR GEARBOX PLUG (D0091 (1))322
INTERNAL AND EXTERNAL GEARBOX CONTROLS323
GEARSHIFT LEVER (D0100 (1))323
REDUCTION GEAR CONTROL (D0101 (1))324
REVERSE GEAR CONTROL (D0102 (1))325
INTERNAL CONTROLS FOR SUPER- AND MINI-REDUCTION (D0103 (1))326
INTERNAL CONTROLS FOR SUPER- AND MINI-REDUCTION (D0104 (1))327
LOW SPEED RANGES328
REDUCTION GEAR UNIT (D0110 (1))328
BEVEL WHEEL GEAR (D0111 (1))329
HYDRAULIC REAR PTO CLUTCH330
PTO – HYDRAULIC CLUTCH (D0120 (1))330
PTO – HYDRAULIC CLUTCH (001199724/80A)331
HYDRAULIC PUMP DRIVE332
HYDRAULIC PUMP POWER TAKEOFF (D0130 (1))332
PTO/GROUNDPSPEED DRIVE333
PTO SHAFT REAR (D0140 (1))333
PTO SHAFT REAR (D0140 (2))334
PTO – WITH N’ 540 – 750 (D0141 (1))335
PTO GUARD (D0142 (1))336
VIDEO PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is the SAME exact manual used by your dealers to fix your vehicle.
- The same can be yours in the next 2-3 mins as you will be directed to the download page immediately after paying for the manual.
- Any queries / doubts regarding your purchase, please feel free to contact [email protected]
S.M
