DEUTZ-FAHR 914 MANUEL D’ATELIER – PDF DOWNLOAD
DÉTAILS DU FICHIER :
DEUTZ-FAHR 914 MANUEL D’ATELIER – PDF DOWNLOAD
Language : French
Pages :333
Downloadable : Yes
File Type : PDF
Size:53.9 MB

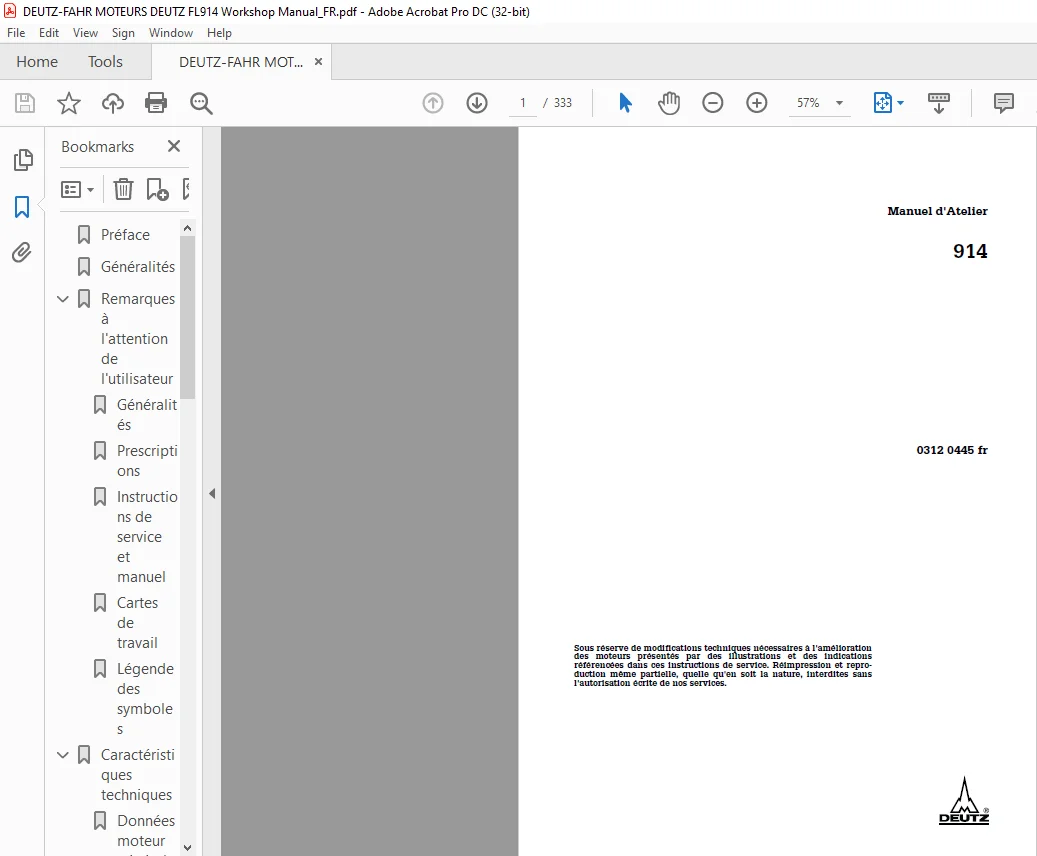

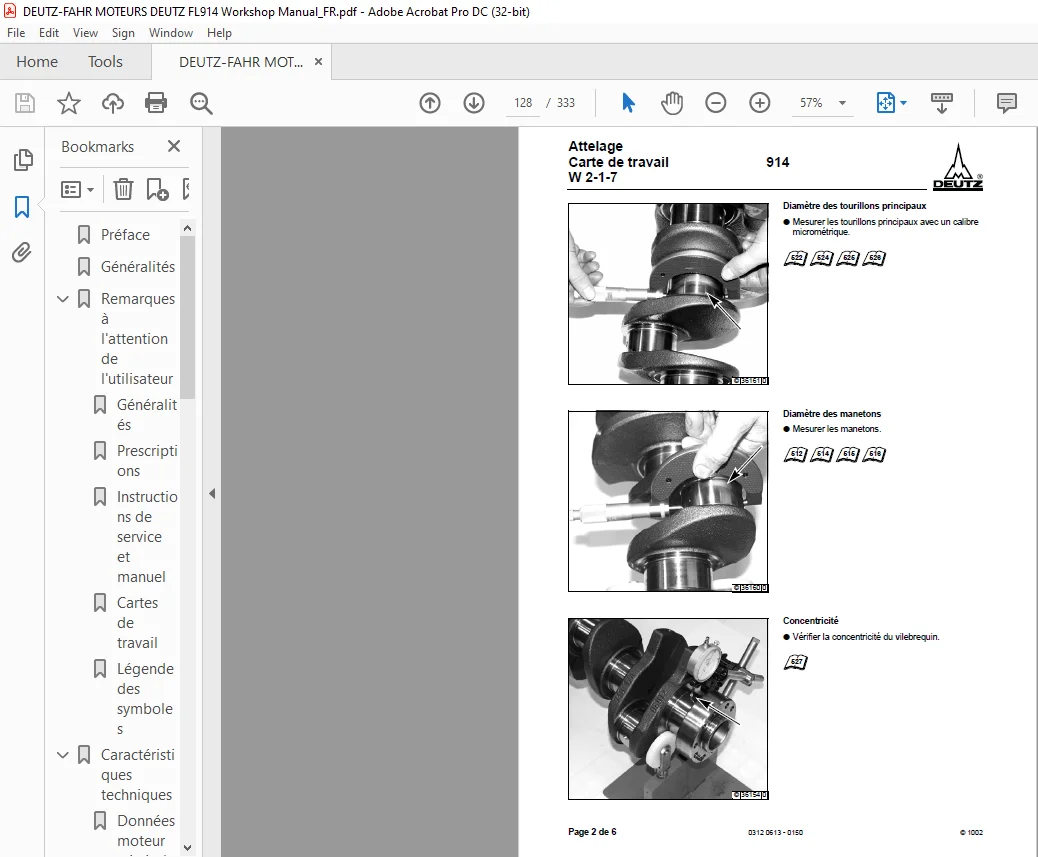

APERÇU DES IMAGES DU MANUEL :
DESCRIPTION:
DEUTZ-FAHR 914 MANUEL D’ATELIER – PDF DOWNLOAD
Préface
- Veuillez lire attentivement les informations de cette documentation et en tenir compte. Vous éviterez ainsi des accidents, obtiendrez la garantie du constructeur et disposerez en même temps d’un moteur fonctionnel et en parfait état de marche.
- Ce moteur a été construit exclusivement pour l’usage prévu correspondant au volume de livraison – défini par le constructeur des appareils – (utilisation conforme). Toute autre utilisation est considérée non conforme. Le fabricant n’assume aucune responsabilité pour les dommages qui en résulteraient. Le risque est porté exclusivement par l’utilisateur.
- L’utilisation conforme englobe également le respect des conditions de service, de maintenance et de remise en état prescrites par le constructeur. Seules sont autorisées à utiliser, à entretenir et à maintenir le moteur des personnes qui sont familiarisées avec ces travaux et qui sont informés des dangers qui peuvent en émaner.
- Assurez-vous que chaque personne chargée des travaux de mise en service, de maintenance et de réparation dispose bien de cette documentation et en comprenne bien le contenu.
- Le non-respect des instructions de cette documentation peut entraîner des pannes, avaries de moteurs et accidents de personnes, pour lesquels le constructeur ne peut en aucun cas assumer la responsabilité.
- La condition préalable de la bonne exécution des travaux de maintenance et de réparation est la mise à disposition de tous les équipements, outillages usuels et spéciaux requis, en parfait état de fonctionnement.
- Les éléments du moteur notamment les ressorts, attaches, bagues élastiques etc., peuvent entraîner, en cas de non-respect des prescriptions, des blessures graves.
- convient de respecter les consignes générales de sécurité et de prévention des accidents en vigueur.
- Seule l’utilisation de pièces de rechange d’origine DEUTZ AG garantit une rentabilité et fiabilité optimales ainsi qu’une longue durée de vie.
- La remise en état du moteur doit répondre à son utilisation propre. En cas de modification, seules les pièces autorisées par le constructeur dans le cas de l’application concernée, peuvent être utilisées. Des modifications réalisées sans l’accord préalable de DEUTZ excluent toute responsabilité du constructeur pour les dommages qui pourraient en résulter. La garantie expire en cas de non respect!
Généralités
Moteurs DEUTZ
Les moteurs DEUTZ sont le fruit de plusieurs années de recherche et de développement. Appliqué aux grandes exigences de qualité, le savoir-faire ainsi acquis garantit la fabrication de moteurs de grande longévité et fiabilité et de faible consommation de carburant. Il va de soi que nos moteurs répondent également aux exigences rigoureuses en matière de protection de l’environnement.
Maintenance
et entretien La maintenance et l’entretien sont des facteurs essentiels qui déterminent si le moteur répond avec satisfaction aux exigences prescrites. Aussi est-il impératif de respecter les intervalles de maintenance définis et de réaliser avec le plus grand soin les travaux d’entretien et de maintenance. Il faudra notamment tenir compte des conditions d’exploitation particulières divergeant des conditions normales
DEUTZ AG
En cas de dérangement ou de question concernant des pièces de rechange, veuillez vous adresser à l’une de nos représentations du service après-vente. Notre personnel qualifié vous garantit une remise en état rapide et compétente en utilisant des pièces originales. Les pièces orignales de DEUTZ AG sont toujours fabriquées selon l’état le plus récent de la technique. Vous trouverez des informations sur notre service après-vente en fin de cette documentation.
TABLE DES MATIÈRES:
DEUTZ-FAHR 914 MANUEL D’ATELIER – PDF DOWNLOAD
Préface 3
Généralités 5
Remarques à l’attention de l’utilisateur 9
Généralités 10
Prescriptions 10
Instructions de service et manuel d’atelier 11
Cartes de travail 12
Légende des symboles 14
Caractéristiques techniques 15
Données moteur générales 15
Système d’injection 18
Culasse 22
Bloc moteur 28
Attelage 29
Commande moteur 40
Système d’huile 43
Schéma de réglage du jeu aux soupapes 45
Tableau pour couples de serrage des vis 47
Tableau des cartes de travail 57
classées par ordre alphabétique 57
classées par ordre numérique 59
Cartes de travail 61
Généralités 61
W 0-2-6 Vérification de la compression 61
W 0-5-1 Montage et démontage du moteur sur le support de montage 67
Culasse 69
W 1-1-1 Vérification et réglage du jeu aux soupapes 69
W 1-2-2 Démontage et montage du culbuteur et du support de culbuteur 73
W 1-2-5 Vérification du point mort haut 79
W 1-4-4 Démontage et montage de la culasse 87
W 1-4-8 Rectification du plan de joint de soupape 99
W 1-4-9 Mesure de l’écart neutre101
W 1-5-1 Démontage et montage des soupapes105
W 1-5-4 Vérification de soupapes109
W 1-6-2 Démontage et montage du guidage des soupapes111
W 1-6-3 Vérification du guidage des soupapes115
W 1-7-3 Démontage et montage, vérification du siège de soupape rapportée117
W 1-7-8 Vérification du retrait de soupape125
Attelage127
W 2-1-7 Vérification du vilebrequin127
W 2-2-2 Remplacement du joint de vilebrequin (côté accouplement) – Moteur complet133
W 2-2-4 Remplacement du joint de vilebrequin (côté opposé à l’accouplement) – Moteur complet137
W 2-3-1 Vérification de la bielle139
W 2-4-1 Démontage et montage du vilebrequin145
W 2-9-7 Vérification du piston149
W 2-10-3 Vérification des segments et des gorges de piston151
Bloc de moteur155
W 3-2-4 Démontage et montage du piston et du cylindre155
W 3-3-1 Vérification du cylindre161
W 3-8-1 Démontage et montage du couvercle avant (côté opposé à l’accouplement)165
W 3-9-1 Démontage et montage du couvercle arrière (côté accouplement)169
W 3-9-4 Démontage et montage du carter d’adaptation173
W 3-10-1 Rectification du bloc moteur175
Commande moteur185
W 4-4-7 Démontage et montage des paliers pignon intermédiaire de la pompe d’injection185
W 4-4-8 Vérification des paliers pignon intermédiaire de la pompe d’injection187
W 4-5-5 Démontage et montage de l’arbre à cames189
W 4-5-6 Vérification de l’arbre à cames193
Echappement / Alimentation195
W 6-1-5 Démontage et montage du collecteur d’échappement195
W 6-6-4 Démontage et montage du turbocompresseur197
W 6-7-3 Démontage et montage du collecteur d’admission d’air203
Système de combustible207
W 7-3-1 Remplacement des conduites d’injection207
W 7-4-1 Démontage et montage de la pompe d’injection209
W 7-6-1 Vérification et réglage du début d’injection, avec boulons de fixation219
W 7-6-2 Vérification et réglage du début d’injection, avec pompe haute pression225
W 7-7-1 Démontage et montage des injecteurs233
W 7-7-5 Vérification et réglage des injecteurs237
W 7-10-6 Démontage et montage des conduites d’alimentation241
Système d’huile243
W 8-4-5 Démontage et montage de la pompe à huile243
W 8-4-6 Démontage et montage du tuyau d’aspiration d’huile247
W 8-4-7 Démontage et montage du carter d’huile249
W 8-8-2 Démontage et montage, nettoyage du radiateur d’huile251
W 8-11-7 Démontage et montage du commutateur / porte-filtre255
Système de refroidissement259
W 9-11-1 Démontage et montage de la turbine de refroidissement259
W 9-11-2 Démontage et montage, vérification de la turbine de refroidissement263
W 9-11-3 Démontage et montage du guidage d’air de refroidissement281
Autres composants285
W 12-1-4 Démontage et montage de l’amortisseur de vibrations torsionnelles285
W 12-2-3 Vérification de l’amortisseur de vibrations torsionnelles289
W 12-2-5 Démontage et montage du galet tendeur de la courroie trapézoïdale291
W 12-6-1 Démontage et montage du volant299
W 12-6-3 Remplacement de la couronne du volant301
Installation électrique303
W 13-2-3 Démontage et montage de l’alternateur et du support303
W 13-3-2 Démontage et montage du démarreur307
Outillage usuel309
Outillage spécial313
Etiquette333
