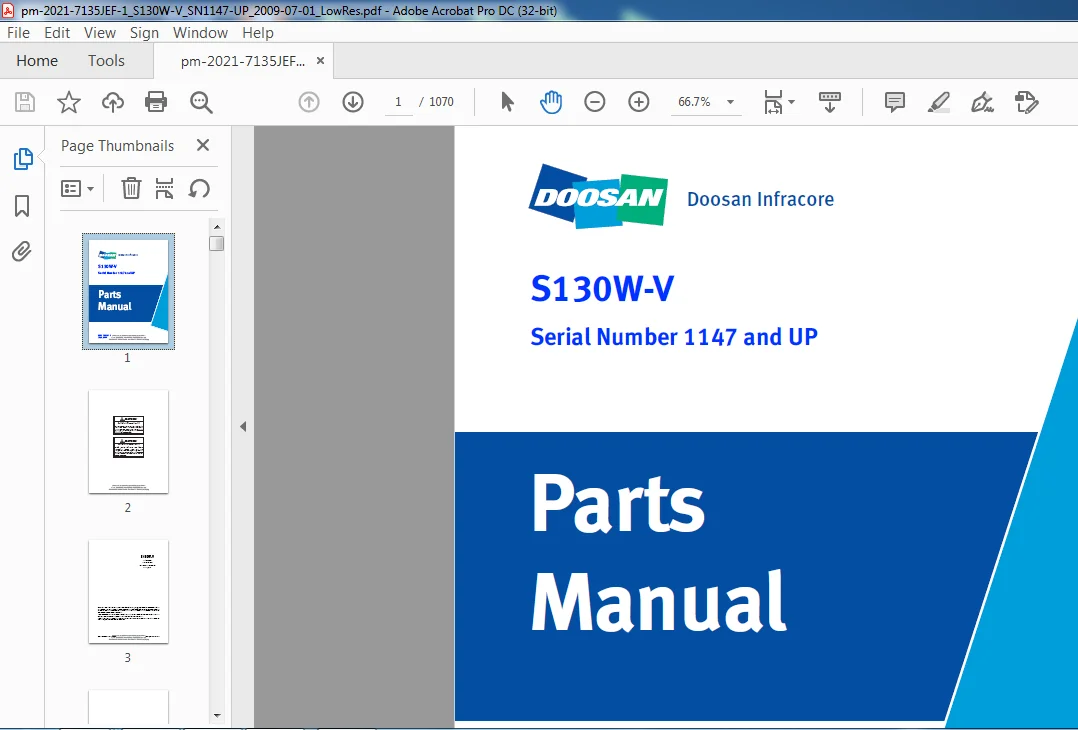

DAEWOO DOOSAN S130W V EXCAVATOR PARTS MANUAL Serial Number 1147 and UP – PDF DOWNLOAD
DESCRIPTION:
DAEWOO DOOSAN S130W V EXCAVATOR PARTS MANUAL Serial Number 1147 and UP – PDF DOWNLOAD
- Doosan reserves the right to improve its products continuously, delivering the best possible product to the marketplace. These improvements can be implemented at any time with no obligation to change materials previously sold.
- It is recommended that consumers periodically contact their distributors for most recent documentation on purchased equipment. This documentation may include attachments and optional equipment not available in your machine’s package.
- Please call your distributor for additional items that you may require. Illustrations used throughout this manual are used only as a representation of the actual piece of equipment, and may vary from the actual item.
TABLE OF CONTENTS:
DAEWOO DOOSAN S130W V EXCAVATOR PARTS MANUAL Serial Number 1147 and UP – PDF DOWNLOAD
o ENGINE PARTS
Fig. 001 CYLINDER BLOCK
002 TIMING GEAR CASE
003 FLYWHEEL HOUSING
004 CRANK SHAFT
005 CYLINDER HEAD
006 VALVE MECHANISM
007 OIL PUMP
008 OIL FILTER
009 OIL COOLER
010 OIL PAN
01 1 THERMOSTAT
012 WATER PUMP & COOLING FAN
013 INTAKE & EXHAUST MANIFOLD
014 FUEL SYSTEM
015 FUEL FILTER
016 ALTERNATOR MOUNTING
017 STARTER
018 OVER HAUL GASKET KIT-TOP
019 OVER HAUL GASKET KIT-ALL
o BODYI PARTS
Fig. 1100 FRAME
1110 ENGINE MOUNTING
1120 AIR CLEANER ASS’Y
1125 AIR CLEANER
1130 MUFFLER
1140 RADIATOR & OIL COOLER
1145 RESERVE TANK
1150 PUMP ASS’Y
1151 PUMP ASS’Y _
1160 SWING DEVICE
1170 FUEL TANK
1180 OIL TANK
1181 OIL TANK
1190 ENGINE CONTROL ASS’Y
1200 LEVER ASS’Y—ENGINE SUE
1210 MAIN PIPING(1)
1211 MAIN PIPING(1—1)
1220 MAIN PIPING(2)
1230 MAIN PIPING(3)
1240 MAIN PIPING(4)
1250 MAIN PIPING(5)
1260 OIL COOLER PIPING(1)
1261 OIL COOLER PIPING(1—1)
1270 OIL COOLER PIPING(2)
1280 OIL COOLER PIPING(3)
1290 STEERING PIPING
1300 PILOT PIPING(1)
1301 PILOT PIPING(1—1)
1310 PILOT PIPING(2)
1320 PILOT g Shipping T001
1330 PILOT PIPING(4)
1340 PILOT PIPING(5)
1350 PILOT PIPING(6)
1360 PILOT PIPING(7)
1361 PILOT PIPING(7-1)
1370 PILOT PIPING(8)
1380 PILOT PIPING(9)
1390 PILOT PIPING(10)
1400 PILOT PIPING(11)
1410 PILOT PIPING(12)
1420 RRAKE PIPING(1)
1430 RRAKE PIPING(2)
1440 STEERING WHEEL ASS’Y
1445 STEERING COLUMN ASS’Y
1450 CARIN ASS’Y
1460 CARIN(1)
1470 CABIN(2)
1480 CABIN(3)
1490 CARIN(4)
1500 CABIN(5)
1510 CONTROL STAND—L.H.
1520 CONTROL STAND—RH.
1530 SEAT 3 ELECTRIC BOX
1540 SEAT MOUNTING—EXCEPT EUROPE 3 USA
1550 SEAT MOUNTING—EUROPE 3 USA
1560 SEAT—EUROPE 3 USA
1570 SEAT-EXCEPT EUROPE 3 USA
1580 DUCT COVER ASS’Y
1590 HEATER COVER ASS’Y
1600 ELECTRIC Rox ASS’Y
1610 ELECTRIC BOX ASS‘Y—ELECTRIC PARTS
1620 ELECTRIC PARTS(1)-STAND RH
1630 ELECTRIC PARTS(2)-STAND L.H.
1640 ELECTRIC PARTS(3)—CARIN
1650 ELECTRIC PARTS(4)-CONSOLE BOX
1660 ELECTRIC PARTS(5)-BA‘ITERY
1670 ELECTRIC PARTS(6)-ENGINE
1680 ALTERNATOR
1690 ELECTRIC PARTS(7)-RELATED PART
1700 ELECTRIC WI RING(1)—RELATED PART
1710 ELECTRIC WI RI NG(2)-ENGINE
1720 AIRCONDITIONER(1)
1730 AIRCONDITIONER(2)—AIRCON UNIT
1740 HEATER PIPING
1750 SUPPORT(1)
1760 SUPPORT(2)
1770 COVER(1)
1780 COVER(2)
1790 COVER(3)
1800 COVER(4)
1801 COVER(4)
1802 COVER(4)
1810 COVER(5)
1820 RAFFLE ASS’Y(1)
1830 RAFFLE ASS’Y(2)
1840 ACOUSTIC FOAM
1850 UNDER COVER
1860 LURRICATOR PIPING
0 POWER TRAIN
Fig. 2100 POWER TRAIN(1)-FRONT AXLE
2110 POWER TRAIN(2)-REAR AXLE
2120 POWER TRAIN(3)-SHAFT& C/J
2130 CHASSIS COMPONENTS
2135 CHASSIS COMPONENTS-FOR EXPORT
2140 DOZER & OUTRIGGER PIPING
2150 BRAKE PIPING(1)-FRONT
2160 BRAKE PIPING(2)-REAR
2170 STEER PIPING
2180 CHOCKING PIPING
2190 PROPELLING PIPING(1)-REMOTE T/M
2200 PROPELLING PIPING(2)-GEARSHIFT.TEST PORT
2210 PROPELLING PIPING(3)-MAKE-UP
2220 PROPELLING PI PING(4)-REMOTE T/M
2230 DOZER BLADE
2240 BLADE PIPING
2250 CHASSIS FRAME
o FRONT PARTS
Fig. 3100 BOOM-4.3m
31 10 ARM-2.1m
3120 BUCKET-0.5ml
3130 FRONT PIPING
3140 FRONT LURRICATOR
0 HYDRAULIC PARTS
SOLAR 130W—V(2) OUTDATED
Fig. 4100 MAIN PUMP
4101 MAIN PUMP
4110 REGULATOR
41 11 REGULATOR-FRONT
4120 REGULATOR COVER
4121 REGULATOR—REAR
4130 CONTROL ASS’Y
4131 PTO ASS’Y
4140 PROPORTINAL VALVE ASS’Y
4141 GEAR PU MP
4150 PROPORTIONAL VALVE
4151 GEAR PUMP(2 PORT)
4160 ROTARY GROUP—L.H.
4170 ROTARY GROUP—RH.
4180 PILOT GEAR PUMP
4190 RELIEF VALVE
4200 PTO PUMP
4210 RRAKE PUMP(1)
4220 STEERING PUMP(1)
4230 CONTROL SPRING
4240 SWING MOTOR
4250 SWING REDUCTION GEAR
4260 TRAVELLING MOTOR
4270 PISTON MOTOR
4280 ROTARY GROUP
4290 REGULATOR
4300 CONTROL PARTS
4310 COUNTER BALANCE VALVE
4320 CONTROL VALVE
4330 STEERING VALVE
4331 STEERING VALVE
4340 PILOT 81 T/M SUPPLY VALVE
4350 REMOTE CONTROL VALVE
4351 REMOTE CONTROL VALVE
4360 REMOCON VALVE-DOZER OUTRIGGER
4365 FOOT BRAKE VALVE
4370 PILOT CHECK VALVE
4380 BRAKE SUPPLY VALVE
4390 SOLENOID VALVE
4400 BREAKER PACKAGE VALVE
4410 BRAKE FILTER
4420 BOOM CYLINDER—L.H
4421 ROOM CYLINDER—LH
4430 BOOM CYLINDER-RH
4431 BOOM CYLINDER—RH
4440 ARM CYLINDER
4445 ARM CYLINDER-OPT.(2.5m 3.0m ARM)
4450 BUCKET CYLINDER
4460 DOZER CYLINDER-L.H
4470 DOZER CYLIN DER—RH
4480 CHOCKING CYLINDER
4490 OUTRIGGER CYLINDER
4500 BOOM CYLINDER-ARTI.BOOM(L.H)
4501 BOOM CYLINDER-ARTI.BOOM(L.H)
4510 BOOM CYLINDER—ARTI.BOOM(R.H)
4511 BOOM CYLINDER-ARTI.BOOM(R.H)
4520 ARTI.BOOM CYLINDER
4521 ARTI.BOOM CYLINDER
4525 ARTI.BOOM CY LINDER-LOCK VALVE
4530 ARM CYLINDER-ARTI.BOOM
4540 BUCKET CYLINDER—ARTI.BOOM
4550 CENTER JOINT-STD.
4560 INPUT SHAFT-FRONT AXLE
4570 DIFFERENTIAL GEAR-FRONT AXLE
4580 BO DY-FRONT AXLE
4590 STEERING KNUCKLE-FRONT AXLE
4600 HUB-FRONT AXLE
4610 STEERING CYLINDER-FRONT AXLE
4611 STEERING CYLINDER-FRONT AXLE
4620 UNIVERSAL JOINT-FRONT AXLE
4630 HOUSING-TRANSMISSION
4640 INPUT SHAFT-TRANSMISSION
4650 HOUSING-TRANSMISSION
4660 OIL PIPE—TRANSMISSION
4670 COU PLING-TRANSMISSION
4680 M-DISC BRAKE-TRANSMISSION
4690 PLANETARY DRIVE-TRANSMISSION
4700 DISCONNECTION DEVICE—TRANSMISSION
4710 SPUR GEAR DRIVE-TRANSMISSION
4720 GEAR SHIFT SENSOR-TRANSMISSION
4730 OUTPUT SHAFT(1)—TRANSMISS|ON
4740 INPUT-REAR AXLE
4750 DIFFERENTIAL-REAR AXLE
4760 AXLE CASING-REAR AXLE
4770 HUB CARRIER-REAR AXLE
4780 HUB-REAR AXLE
4790 CONTROL VALVE-ARTI.BOOM
4800 PEDAL VALVE-ARTI .BOOM
4810 BOOM CYL.(L.H)-ARTI. BOOM FOR LOCK VALVE VERIN DE FLECHE
4811 BOOM CYL.(L.H)-ARTI. BOOM FOR LOCK VALVE VERIN DE FLECHE
4820 BOOM CYL.(R.H)-ARTI. BOOM FOR LOCK VALVE VERIN DE FLECHE
4821 BOOM CYL.(R.H)-ARTI. BOOM FOR LOCK VALVE VERIN DE FLECHE
4830 ARM CYLINDER-ARTI. BOOM FOR LOCK VALVE VERIN DE BALANCIER
4840 BOOM CYL.(L.H)-BOOM 4.3m FOR LOCK VALVE VERIN DE FLECHE
4841 BOOM CYL.(L.H)-BOOM 4.3m FOR LOCK VALVE VERIN DE FLECHE
4850 BOOM CYL.(R.H)-BOOM 4.3m FOR LOCK VALVE VERIN DE FLECHE
4851 BOOM CYL.(R.H)—BOOM 4.3m FOR LOCK VALVE VERIN DE FLECHE
4860 ARM CYLINDER-BOOM 4.3m FOR LOCK VALVE VERIN DE BALANCIER
4870 ARM CYLINDER-BOOM 4.6m FOR LOCK VALVE VERIN DE BALANCIER
4880 BOOM CYLINDER(L.H)-4.6m VERIN DE FLECHE
4890 BOOM CYLINDER(R.H)-4.6m VERIN DE FLECHE
4900 BOOM CYL.(L.H)-BOOM 4.6m FOR LOCK VALVE VERIN DE FLECHE
4910 BOOM CYL.(R.H)-BOOM 4.6m FOR LOCK VALVE VERIN DE FLECHE
4920 TRAVEL MOTOR MOTEUR DE TRANSLATION
4930 PISTON MOTOR MOTEUR PISTON
4940 ROTARY GROUP ARBRE MOTEUR
4950 REGU LAT OR REGU LAT EUR
4960 CONTROL PARTS
4970 COUNTER BALANCE VALVE
4980 OPTION VALVE
0 OTHER PARTS
Fig. 5100 TOOLS
5110 SPARE PARTS
5120 NAME PLATE-KOREAN
5130 NAME PLATE-ENGLISH
5140 NAME PLATE-ARTI. BOOM
5150 NAME PLATE-GERMAN
5160 NAME PLATE- EUROPE
o OPTION PARTS
Fig. 6100 FRONT OUTRIGGER—WELDING TYPE
6110 REAR OUTRIGGER
6120 FRONT OUTRIGGER PIPING(1)-BOLTING TYPE
6130 FRONT OUTRIGGER PIPING(2)-BOLTING TYPE
6140 FRONT OUTRIGGER PIPING(3)-BOLTING TYPE
6150 FRONT OUTRIGGER PIPING(4)-BOLTING TYPE
6160 REAR OUTRIGGER PIPING
6170 CHASSIS FRAME—FRONT OUTRIGGER(WELDING)
6180 CHASSIS FRAME—FRONT DOZER(BOLTING TYPE)
6190 FRONT BLADE—BOLTING TYPE
6200 FRONT DOZER PIPING(1)—BOLTING TYPE
6210 FRONT DOZER PIPING(2)—BOLTING TYPE
6220 FRONT DOZER PIPING(3)—BOLTING TYPE
6230 FRONT DOZER PIPING(4)—BOLTING TYPE
6240 CHASSIS FRAME-F/OUTRIGGER BOLTING TYPE
6250 CHASSIS FRAME—REAR DOZEROUTRIGGER
6260 CHASSIS FRAME-BOLT-ON. CRADLE 3 REMOTE
6270 OPTION ASS’Y-GERMAN HOMOLOGATION
6280 TIRE—10.0X20X14PR
6285 SINGLE TIRE-18R19.5x14PR
6290 ELECTRIC BOX—FOR GERMANY
6300 ELECTRIC PARTS—FOR GERMANY
6305 STEREO ASS’HITORISARARTS BOOK IS FC
DAT—1T hll IMDEDC‘ AMH CEFI
6310 LAMP—FOR GERMANY
6320 ARM LAMP HARNESS-FOR GERMANY
6330 FUEL FILLER PUMP ASS’Y
6340 AIR CLEANER—PRE CLEANER
6350 CABIN LAMP-OPT.
6360 ROTATING BEACON-OPT.
6370 SWING ALARM—OPT.
6380 PILOT PIPING-BREAKER
6381 PILOT PIPING—BREAKER
6390 MAIN PIPING-ONE 3 TWO WAY
6400 NAME PLATE—BREAKER
6410 ROOM PIPING—BOOM 4.3m(ONE WAY)
6420 ARM PIPING—ARM 2.1m(ONE WAY)
6430 ARM PIPING—ARM 2. 25m(0NE WAY)
6440 BUCKET-0.25111 SIDE PIN TYPE
6450 BUCKET-0.35111 SIDE PIN TYPE
6460 BUCKET-0.45m SIDE PIN TYPE
6470 BUCKET ASS’Y-0.45m VERTICAL PIN TYPE
6480 BUCKET-0.55m SIDE PIN TYPE
6490 BUCKET-0.65m SIDE PIN TYPE
6500 ARM—2.25m
6510 FRONT PlPlNG-BOOM4.3m+ARM2.25m
6520 FRONT PiPING—BOOM4.6m+ARM2.25m
6530 MAIN FRAME—ARTI.BOOM
6540 ARTICULATED UPPER BOOM-2.8m
6550 ARM—1 . 96 m—ARTI .BOOM
65 60 ARM -2. 5m-A RTI. BOOM
6570 MAIN PIPING-ARTI.BOOM
6580 PILOT PIPING-ARTI.BOOM
6590 FRONT PIPING(1)-ARTI.BOOM
6600 FRONT PIPING(2)-ARTI.BOOM
6610 FRONT ONE-WAY PIPING-ARTI.BOOM
6620 FLOOR ASS’Y-ARTI.BOOM
6625 FLOOR ASS’Y-ARTI.BOOM & TILTING
6630 STEREO ASS’Y-FOR JAPAN
6640 ENGINE COVER-EUROPE
(THIS PARTS BOOI
6650 BOOM-4.6m
6660 ARM-2.5m
6670 FRONT PlPlNG-BOOM4.6m+ARM2.5m
6680 FRONT PlPlNG-BOOM4.3m+ARM2.5m
6690 ARM—3.0m
6700 FRONT PlPlNG-BOOM4.6m+ARM3.0m
6710 FRONT PlPlNG-BOOM4.3m+ARM3.0m
6720 ARM-1.9m
6730 FRONT PlPlNG-BOOM4.3m+ARM1 .9m
6740 FRONT PIPING-BOOM4.6m+ARM2.1m
6750 LUBRICATION PIPING-BOOM4.6m
6760 BUCKET-0.38m’I30″)-SIDE PIN
6770 BUCKET-0.38”?(30″)-VERTICAL PIN
6780 BUCKET-0.44m’I33″)-SIDE PIN
6790 BUCKET-0.44″?(33″)-VERTICAL PIN
6800 BUCKET-0.48m’I36″)-SIDE PIN
6810 BUCKET-0.48”?(36″)-VERTICAL PIN
6820 NOISE FILTER ASS’Y-EUROPE
6830 TROPICAL COVER
6840 LOCK VALVE PIPING-ARTI.BOOM
6850 LOCK VALVE PIPING-BOOM 4.3m
6851 LOCK VALVE PIPING-BOOM 4.3m
6860 BOOM PIPING-BOOM 4.6m(ONE WAY)
6870 ARM PIPING—BOOM4.6m+ARM1 .9mIONE WAY)
6880 ARM PIPING—BOOM4.6m+ARM2.5mIONE WAY)
6890 ARM PIPING—BOOM4.6m+ARM3.0mIONE WAY)
6900 LOCK VALVE PIPING—BOOM 4.6m
6910 DOUBLE FUEL FILTER
6920 CABIN LAMP RELAY —REAR CABIN LAMP
6930 ALTERNATOR— FOR BEACON LAMP
6940 CABIN ASS’Y—WINDOW GUARD
6950 SUN VISOR ASS’Y
6960 SUN ROOF ASS’Y
6970 REMOCON VALVE MOUNT-3 SWITCH
6980 REMOCON VALVE MOUNT-5 SWITCH
6990 RETURN FILTER SWITCH ASS’Y
7000 COUNTER WEIGHT
7010 ARTI. BOOM-UPPER BOOM3.3m+ARM2.5m
7020 FRONT PIPING(1)-ARTI. BOOM
7030 FRONT PIPING(2)-ARTI. BOOM
7040 FRONT PIPING(3)-ONE WAYIARTI. BOOM)
7050 LOCK VALVE PIPING-UPPER BOOM 3.3m
7060 ARM-2.25m-ARTI.BOOM
7070 MAIN PIPING-ROTATION & TILTING
7071 MAIN PIPING-ROTATION & TILTING
7080 PILOT PIPING-ROTATION & TILTING
7090 BOOM PIPING-ROTATION & TILTING
7091 BOOM PIPING(4.6m)-ROTATION & TILTING
7095 BOOM PIPING(4.3m)-ROTATION & TILTING
7100 ARM PIPING(2.5m)-ROTATION & T ‘ A
721; CaptureZT
7101 ARM PIPING(2.5m)-ROTATION &
7110 FRONT PIPING(BOOM 4.3m)-KOR
7120 FRONT PIPING(BOOM 4.6m)—KOR
7130 PILOT PIPING-P3C
7140 ARM PIPING(2.1m)-ROTATION & TILTING
7150 ARM PIPING(3.0m)-ROTATION & TILTING
7160 BOOM-ARTICU LATED
7170 MAIN PIPING-ARTI. BOOM
7180 PILOT PIPING-ARTI. BOOM
7190 FRONT PIPING-ARTI. BOOM
7200 FRONT PIPING-2.1 m ARM-ARTI. BOOM
7210 FRONT PIPING-2.5m ARM-ARTI. BOOM
7220 LUBRICATION PIPING-ARTI. BOOM
7230 LOCK VALVE PIPING-ARTI.BOOM
7240 STAY ASS’Y-ARTI. BOOM
7250 MAIN PIPING-ARTI. BOOM-2 WAY
7260 FRONT PIPING-ARTI. BOOM-1 WAY
VIDEO PREVIEW OF THE MANUAL:

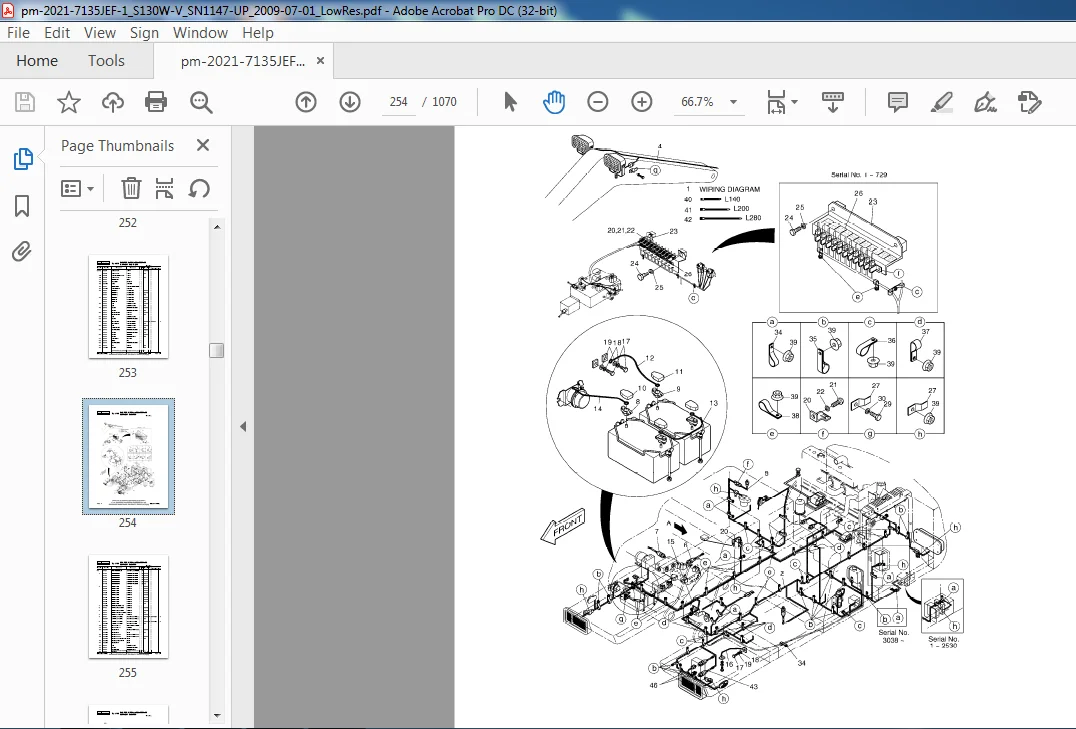

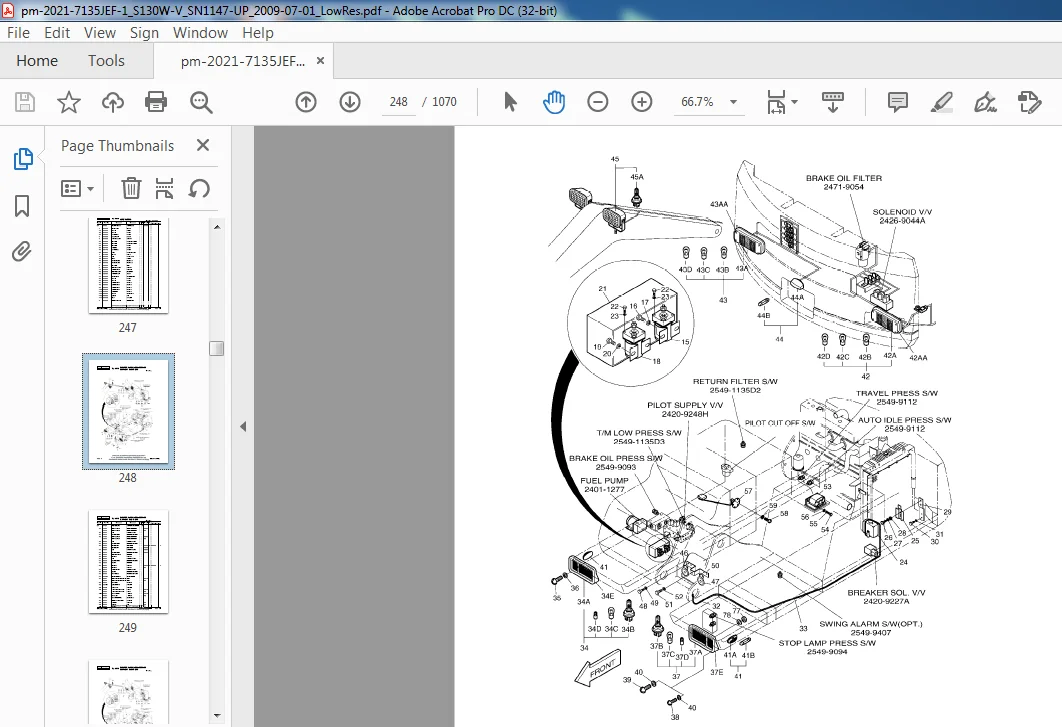

IMAGES PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is the SAME manual used by the dealers to troubleshoot any faults in your vehicle. This can be yours in 2 minutes after the payment is made.
- Contact us at [email protected] should you have any queries before your purchase or that you need any other service / repair / parts operators manual.
S.M
