CLAAS Klappbares Schneidwerk 4.50 m Anbau- und Betriebsanleitung – PDF DOWNLOAD
DESCRIPTION:
CLAAS Klappbares Schneidwerk 4.50 m Anbau- und Betriebsanleitung – PDF DOWNLOAD
Einleituing
Diese Anleitung zeigt Ihnen den Anbau und die Bedienung des Schneidwerkes sowie den maschinenseitigen Anbau der erforderlichen ZusatzausrOstungen. Auf den Seiten 26 und 33 sind die Anbauteile fur die Schalteinrichtung und die zusatzliche Fahrbeleuchtung in der Montage-Reihenfolge aufgefOhrt. Die Abbildungen 6 und 23 dienen gleichzeitig als Montagehilfe. Erklaren Sie Funktion, Bedienung und Wartung dem Kunden anhand der Anbau- und Betriebsanleitung. Ubergeben Sie bitte anschlieBend diese Anleitung dem Kunden.
TABLE OF CONTENTS:
CLAAS Klappbares Schneidwerk 4.50 m Anbau- und Betriebsanleitung – PDF DOWNLOAD
Besonders zu beachten 4
SicherheitsstOtze 6
Schneidwerk-Seriennummer 6
Schneidwerk-Typenschild 6
Zur Sicherheit 7
Sicherheitsaufkleber mit Warnbildzeichen 9
Fahrbeleuchtung bei StraBenfahrt 11
Schneidwerkzylinder 12
Dritter Schneidwerkzylinder 13
Schneidwerk-Entlastungsfedern einstellen 13
z usatzgewichte 14
FIOssigkeitsfOllung tor Lenkachsrader 16
Haubengewichte anbauen 17
Teileumfang, Haubengewichte 17
Teileumfang – Lenkachsgewichte 18
Lenkachsgewichte 19
Lenkachsgewichte anbauen 19
Anbau und Bedienung 21
Anschlage am Einzugskanal anbauen 22
Anbau – Teileumfang 23
Anschlage anbauen 24
Schneidwerk seitlich arretieren 24
Schneidwerk »Auto-Contour« tor Maschinen
ohne Auto-Contour umrOsten 24
Anbau-Teileumfang 26
Schalteinrichtung und Fahrbeleuchtung
anbauen 27
PaBfeder andern 32
Anbau-Teileumfang 33
Kabelsatz anbauen 34
Bedienung 38
Schneidwerk »klappbar« an- und abbauen 38
Schneidwerk anbauen – eingeklappt 38
Schneidwerk ausrichten 39
Hydraulikschlauche anschlieBen 40
Stecker anschlieBen 40
Schneidwerk von Transportstellung auf
Arbeitsstellung umstellen 40
Schneidwerk von Arbeitsstellung auf
Transportstellung umstellen 44
Schneidwerk abbauen – eingeklappt 46
Schneidwerk anbauen – ausgeklappt 47
Gelenkwellen anschlieBen 48
Hydraulikschlauche anschlieBen 49
Stecker anschlieBen 49
Schneidwerk abbauen – ausgeklappt 49
Einstellungen am Schneidwerk 51
Halmteiler 51
Ahrenheber 52
M的messer 52
Haspel 54
Haspeldrehzahl 55
Einzugsschnecke 56
Schneidwerkkufen 58
Storung, Ursache bzw Abhilfe 59
Wartung 61
Getriebe I Messerantrieb 62
Winkelgetriebe tor Haspelantrieb 63
Messerantriebe 63
Antriebsketten spannen 63
FOhrungsschiene der Verriegelungszylinder
reinigen 64
Doppelfinger ausrichten 64
Schmierplan 65

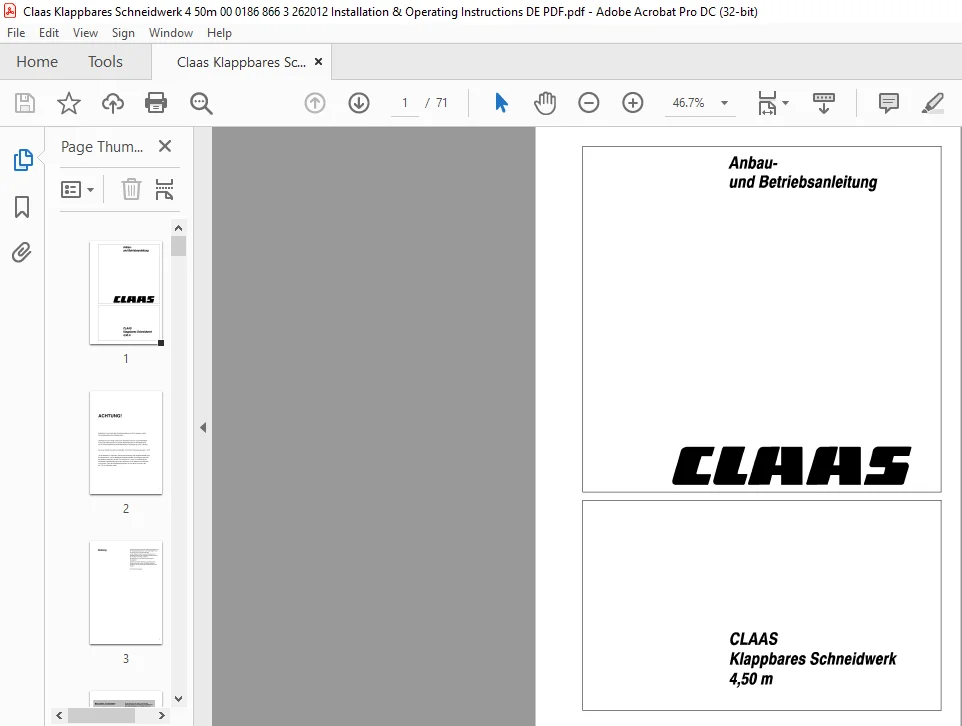

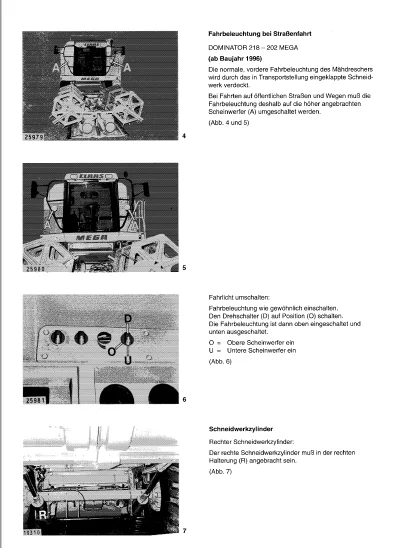

IMAGES PREVIEW OF THE MANUAL:
