Challenger FH & RH Grain Headers Parts Manual – PDF DOWNLOAD
DESCRIPTION:
Challenger FH & RH Grain Headers Parts Manual – PDF DOWNLOAD
ALPHABETICAL INDEX
The complete alphabetical index appears at the beginning of this publication. It is used to locate major groups, assemblies and components.
NUMERICAL INDEX
The numerical index of this publication follows the Alphabetical Index at the beginning of the publication and indicates at which grid location and page number a part number appears.
ILLUSTRATIONS
All illustrations are located on the left hand page with the text on the right. Except for some common hardware, all parts are identified with an item number which corresponds to the “item” column on the text page. This is followed by the parts number, quantity and description.
HARDWARE
Common hardware not identified such as bolts, nuts, cotter pins and lube fittings, are listed indented in the text beneath the item to which they attach or fit. Common
hardware listed indented beneath an item is NOT included unless specified. Example: (Incl. BOLT, LOCKWASHER AND NUT).
ORDERING PARTS
Be sure to refer to both the text and the illustration to assure ordering the correct part.
RECOMMENDED DEALER STOCK
A recommended dealer stock listing appears at the end of this publication.
TABLE OF CONTENTS:
Challenger FH & RH Grain Headers Parts Manual – PDF DOWNLOAD
INDEX
ACCESSORIES
HEADERS RAISED FEATHER SHEETS FLEX 143
RUBBER CURTAIN PACKAGE FLEX & RIGID 145
CONVEYOR
CONVEYOR FLEX & RIGID PRIOR S/N HP84101 41
CONVEYOR FLEX & RIGID 8000 & 7000 EFFECTIVE S/N HP84101 45
CUTTER BAR
GUARD & SPACER LOCATION SCHUMACHER 20/25/30 FEET FLEX 103
HEADER HEIGHT & LATERAL TILT CONTROLS FLEX (8000) 107
SICKLES & GUARDS FLEX 87
SICKLES & GUARDS NARROW SPACED CLEAN CUT FLEX 95
SICKLES & GUARDS RIGID 91
SICKLES & GUARDS SCHUMACHER 20/25/30 FEET FLEX 99
SICKLES & GUARDS SCHUMACHER 20/25/30 FEET 101
WOBBLE BOX RIGID & FLEX 105
DIVIDERS
DIVIDER – SHORT RIGID 39
DIVIDERS FLEX 33
LONG WING DIVIDER FLEX (8000) 37
STABILIZER & SPRING ASY FLEX 35
DRIVES
CONVEYOR DRIVE FLEX & RIGID PRIOR S/N HP84101 57
CONVEYOR DRIVE FLEX & RIGID 8000 & 7000 EFFECTIVE S/N HP84101 63
GRAIN HEADER DRIVES SICKLE DRIVE RIGID 53
IMPROVED GUDGEON SERVICE KIT HEADERS PRIOR TO S/N HP84101 61
MAIN DRIVE SHAFTS FLEX & RIGID 67
SICKLE DRIVE FLEX 49
ELECTRICAL
CLEARANCE LIGHTS RIGID & FLEX 131
HARNESS ADAPTERS 129
WIRE HARNESS RIGID & FLEX 127
HOUSING
HOUSING FLEX 11
HOUSING RIGID 27
SKID ASSEMBLIES FLEX 19
STABILIZER FLEX 23
TILT ARMS FLEX 25
HYDRAULICS
CYLINDER REEL LIFT MASTER FLEX & RIGID 119
CYLINDER REEL LIFT SLAVE FLEX & RIGID 121
HYDRO REEL DRIVE LINES & FITTINGS FLEX & RIGID 117
HYDRO REEL DRIVE MOTOR FLEX & RIGID 113
HYDRO REEL MOTOR RIGID & FLEX 115
REEL LIFT LINES & FITTINGS FLEX & RIGID 111
LATERAL TILT
DRIVESHAFT-PTO COMPONENTS LTM & PTO 133
POSITION SENSORS & BRACKETS RIGID 135
MOUNTING KITS (RIGID & FLEX)
HEADER ADAPTER PACKAGE HEADERS PRIOR S/N HM84101 660 COMBINE 137
HEADER ADAPTER PACKAGE HEADERS S/N HM84101 TO S/N HP84101 670 COMBINE 139
HEADER ADAPTOR PACKAGE HEADERS EFFECTIVE S/N HP84101 670 COMBINE 141
RECOMMENDED DEALER STOCK
RECOMMENDED DEALER STOCK 147
FH & RH GRAIN HEADERS 3
INDEX
REEL
PICKUP REEL (HCC) LEVEL (“2”) FLEX & RIGID (6 INCH FINGER SPACING) 75
PICKUP REEL (HCC) LEVEL (“2”) FLEX & RIGID 79
PICKUP REEL (UHC U-11) FLEX & RIGID 83
REEL SUPPORTS ELECTRIC REEL ADJUSTMENT FORE-AFT FLEX & RIGID (FH & RH) 71
STANDARD BAT REEL REEL & HANGERS RIGID 73
SHIELDS
LH SHIELDS FLEX & RIGID 125
SHIELDS RIGHT SIDE FLEX & RIGID 123

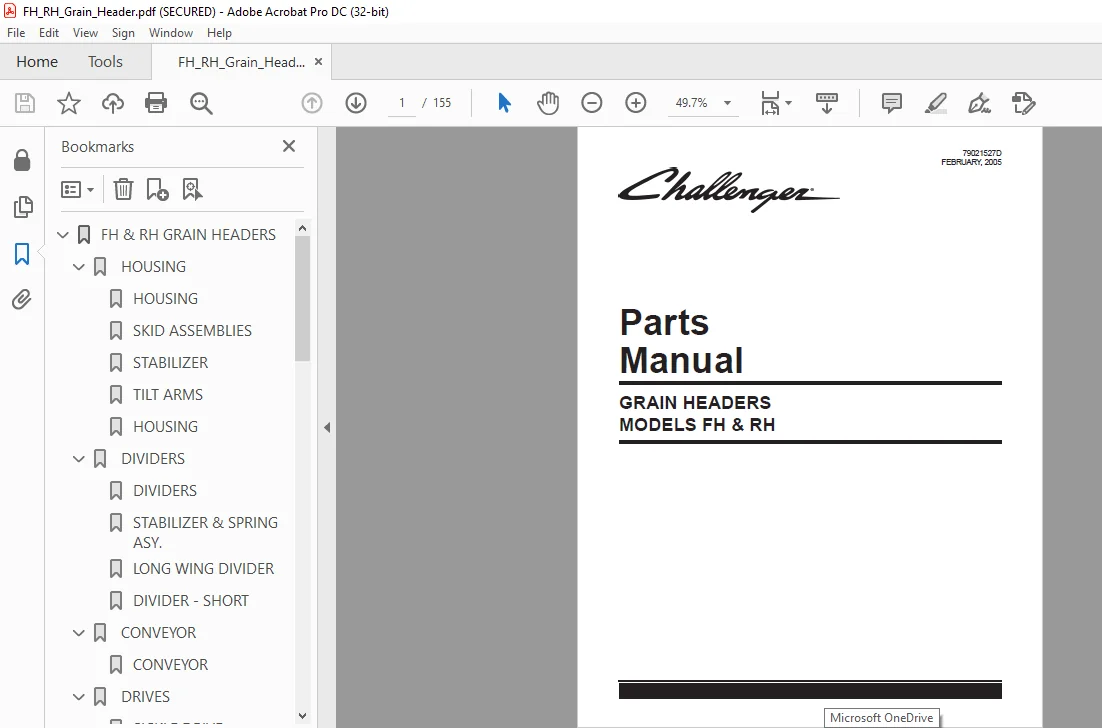

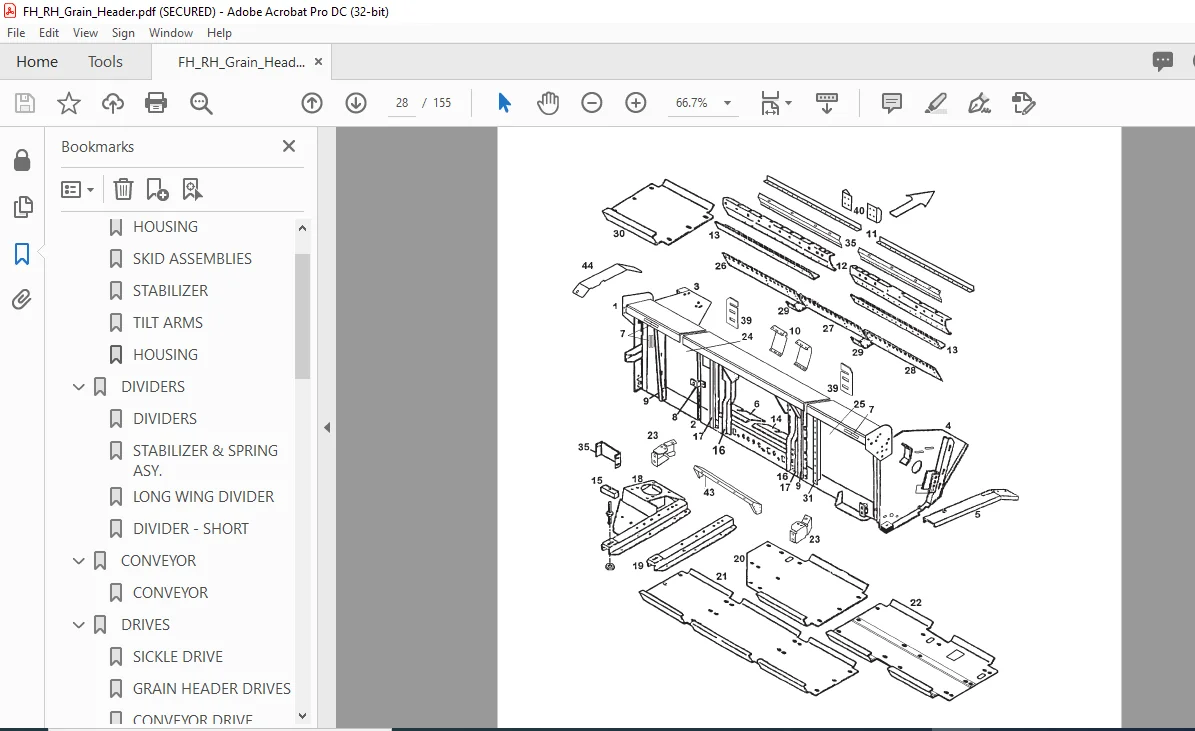

IMAGES PREVIEW OF THE MANUAL:
