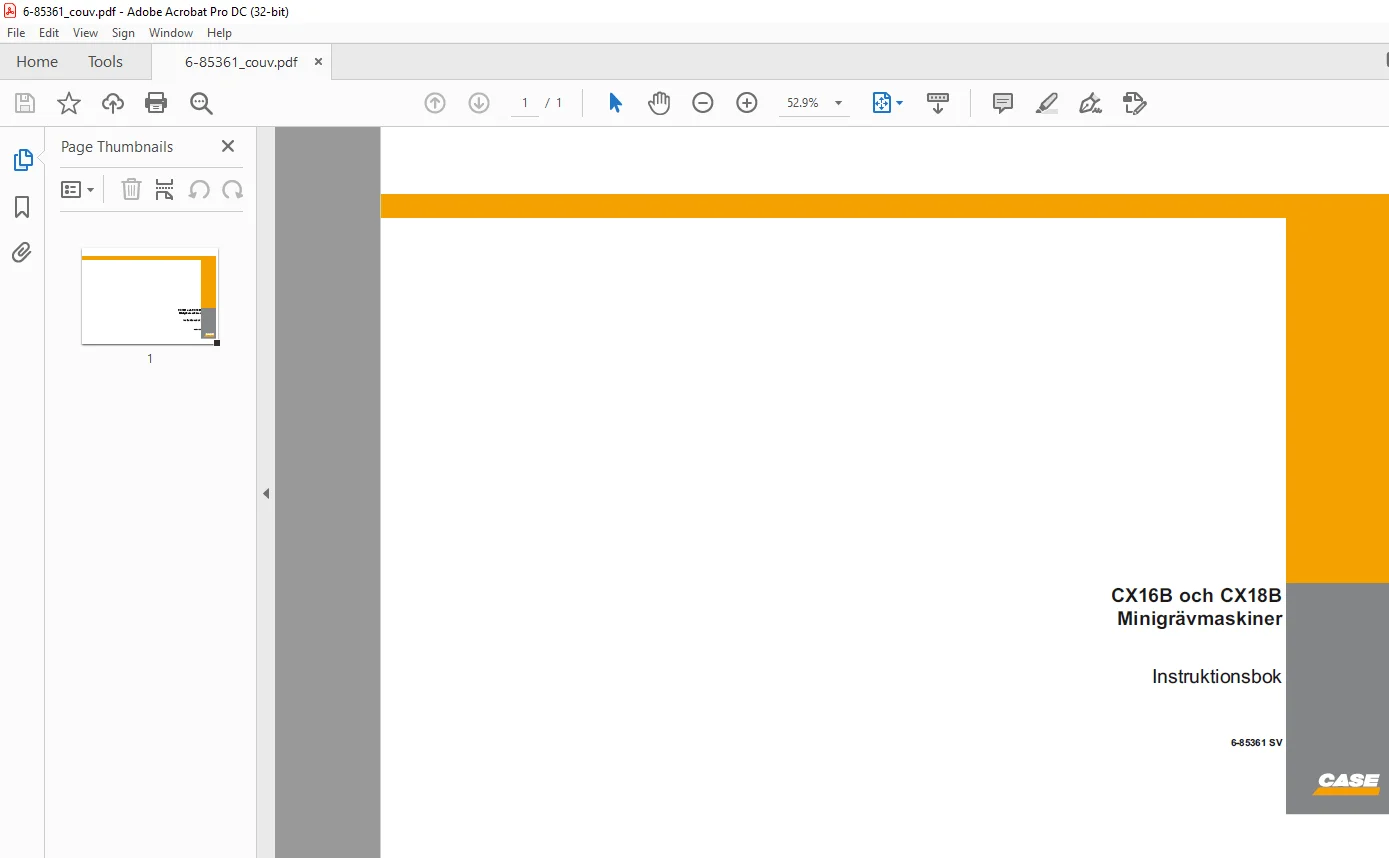

BILDER FÖRHANDLING AV MANUALEN:
BESKRIVNING:
Case CX16B och CX18B Minigrävmaskiner Instruktionsbok Manual 6-85361 – PDF DOWNLOAD (SWEDISH)
SÄKERHETSFÖRESKRIFTER
ALLMÄNT
Läs Bruks- och underhållsanvisningen innan start, användning, underhåll, reparationer, bränslepåfyllning eller
andra ingrepp på maskinen.
Läs noggrant förklaringarna till varje varningsskylt i denna bruksanvisning innan start, användning, underhåll,
reparationer, bränslepåfyllning eller andra ingrepp på maskinen.
Varningsskyltarna på maskinen har följande betydelse: gula med svart bakgrund på de ställen där det är viktigt
att vara VARNING. Försummelse kan orsaka allvarliga FARA för maskinens förare.
FÖRBUDSSKYLTARNA är vita med svart text och röd kant.
Föraren måste känna till skyltarnas betydelse då det minskar risken för olyckor och skador på arbetsplatsen.
Låt inte obehörig personal använda maskinen.
Bär inte ringar, armbandsklockor, smycken, lösa eller hängande klädesplagg, rockar, oknäppta jackor eller
skjortor med öppen dragkedja som kan fastna i maskinens rörliga delar.
Det rekommenderas att använda godkända skyddskläder för att förebygga olyckor.
Exempelvis: hjälmar, arbetsskor, kraftiga handskar, hörselskydd, skyddsglasögon, reflexförsedda västar och
andningsmasker.
Fråga återförsäljaren om gällande säkerhetsföreskrifter och säkerhetsanordningar.
Se till att förarhytt, fotsteg, dörrhandtag och stödhandtag är fria från främmande föremål, olja, fett, lera eller snö
så att du minskar risken för att snubbla eller halka. Ta bort lera eller fett från skorna innan du kliver upp på
maskinen eller startar den.
Hoppa inte upp på eller ned från maskinen. Håll hela tiden två händer och en fot eller en hand och två fötter
på fotstegen/handtagen.
Ta inte tag i kontroller eller slangar när du kliver upp på eller ned från maskinen.
Dessa komponenter är rörliga och ger därmed inget säkert stöd.
Det kan också leda till att du ändrar på kontrollernas inställningar som i sin tur kan medföra att maskinen eller
utrustningen flyttar på sig.
Du får inte försöka att använda maskinen eller någon av dess utrustning från andra platser än när du sitter i
förarsätet. Se hur som helst alltid till att hålla huvud, kropp, armar och ben, händer och fötter inne i förarhytten
så att du inte utsätter dig för faror på grund av yttre omständigheter.
Var uppmärksam på att fotsteg, dörrhandtag och stödhandtag kan vara hala.
Detta gäller även marken runt maskinen. Använd alltid halksäkra stövlar eller arbetsskor.
Kliv endast ned från maskinen när den står helt stilla.
Kontrollera alltid de begränsningar i höjd, bredd och vikt som kan förekomma inom arbetsområdet.
Kontrollera att maskinen inte överstiger dessa begränsningar.
Kontrollera att du vet var gas-, vatten-, telefon-, avlopps- och elledningar är placerade både när det gäller luftoch
markledningar. Dessa ledningsdragningar ska avgränsas av behöriga myndigheter.
Det kan vara nödvändigt att bryta servicen eller flytta anläggningarna innan du påbörjar arbetet.
Du måste känna till maskinens kapacitet.
Se till att det finns tillräcklig plats så att förarhyttens bakre del kan rotera, och sätt upp ett staket runt området
så att ingen kan komma in. Överskrid inte maskinens kapacitet.
Håll dig inom de begränsningar som anges i tabellen över maskinens föreskrivna lastkapacitet.
INNEHÅLLSFÖRTECKNING:
Case CX16B och CX18B Minigrävmaskiner Instruktionsbok Manual 6-85361 – PDF DOWNLOAD (SWEDISH)
INNEHÅLLSFÖRTECKNING
AVSNITT SIDAN
SÄKERHETSFÖRESKRIFTER
SÄKERHETSFÖRESKRIFTER …………………………………………………………………………………………………..S-3
SÄKERHETSDEKALER …………………………………………………………………………………………………………..S-35
1. EGENSKAPER
1.1 FÖRORD……………………………………………………………………………………………………………………….. 1-3
1.2 IDENTIFIERINGSDATA …………………………………………………………………………………………………… 1-4
1.3 BULLERNIVÅER (2000/14/EG)…………………………………………………………………………………………. 1-5
1.4 SKYDDSSTRUKTUR FÖR OPERATÖR…………………………………………………………………………….. 1-6
1.5 SAMMANFATTANDE SKYLT FÖR UNDERHÅLLSARBETE ………………………………………………… 1-7
1.6 MINI-GRÄVMASKINENS HUVUDSAKLIGA KOMPONENTER ……………………………………………… 1-8
1.7 MINI-GRÄVMASKINENS HUVUDSAKLIGA KOMPONENTER ……………………………………………… 1-9
1.7.1 TEKNISKA SPECIFIKATIONER ………………………………………………………………………………. 1-10
1.7.2 GRÄVPRESTANDA (TAK)………………………………………………………………………………………. 1-11
1.7.3 GRÄVPRESTANDA (HYTT)…………………………………………………………………………………….. 1-12
1.7.4 TRANSPORTDIMENSIONER (TAK)…………………………………………………………………………. 1-13
1.7.5 TRANSPORTDIMENSIONER (HYTT) ………………………………………………………………………. 1-14
1.7.6 GRÄVSKOPORNAS TILLÄMPBARHET……………………………………………………………………. 1-15
2. ANVÄNDNINGSFÖRESKRIFTER
2.1 VIKTIG INFORMATION INNAN ANVÄNDNING AV MASKINEN……………………………………………. 2-3
2.2 REGLERORGAN OCH INSTRUMENT ………………………………………………………………………………. 2-4
2.2.1 VÄNSTER SÄKERHETSSPAK ………………………………………………………………………………….. 2-5
2.2.2 TÄNDNING……………………………………………………………………………………………………………… 2-5
2.2.3 KONTROLLSPAKAR FÖR FÖRFLYTTNING ………………………………………………………………. 2-6
2.2.4 VÄLJARBRYTARE FÖRFLYTTNINGSHASTIGHET …………………………………………………….. 2-7
2.2.5 HÖGER MANÖVERSPAK…………………………………………………………………………………………. 2-8
2.2.6 VÄNSTER MANÖVERSPAK……………………………………………………………………………………… 2-8
2.2.7 PEDAL FÖR RÖRELSE AV LYFTARMEN FRÅN SIDA TILL SIDA…………………………………. 2-9
2.2.8 PEDAL FÖR UTRUSTNING………………………………………………………………………………………. 2-9
2.2.9 TUTA ……………………………………………………………………………………………………………………. 2-10
2.2.10 BLADKONTROLL…………………………………………………………………………………………………… 2-10
2.2.11 GASPEDALSKONTROLLEN …………………………………………………………………………………… 2-10
2.2.12 SPAK FÖR REGLERING AV BANDENS VÄGBREDD (VERSION MED
BREDDNINGSBAR VAGN)……………………………………………………………………………………… 2-11
2.2.13 VÄNSTER PANEL………………………………………………………………………………………………….. 2-13
2.2.14 HÖGER PANEL……………………………………………………………………………………………………… 2-14
2.2.15 FÖRARSÄTE…………………………………………………………………………………………………………. 2-17
2.3 HYTT …………………………………………………………………………………………………………………………… 2-19
2.3.1 ANLÄGGNING FÖR UPPVÄRMNING VENTILATION…………………………………………………. 2-19
2.3.2 KONTROLL FÖR UPPVÄRMNING/VENTILATION …………………………………………………….. 2-19
2.3.3 FÖRVARINGSUTRYMMEN OCH LIKNANDE……………………………………………………………. 2-19
2.3.4 LUCKA………………………………………………………………………………………………………………….. 2-20
2.3.5 VINDRUTOR OCH RUTOR …………………………………………………………………………………….. 2-21
2
INNEHÅLLSFÖRTECKNING
2.3.6 INVÄNDIG TAKLAMPA ……………………………………………………………………………………………2-22
2.3.7 NÖDUTGÅNG ……………………………………………………………………………………………………….. 2-22
2.3.8 VINDRUTETORKARE…………………………………………………………………………………………….. 2-23
2.3.9 SPOLARVÄTSKA…………………………………………………………………………………………………… 2-23
2.4 ANVÄNDNING AV MASKINEN ……………………………………………………………………………………….. 2-24
2.4.1 BRÄNSLEPÅFYLLNING………………………………………………………………………………………….. 2-25
2.4.2 KONTROLLER INNAN MOTORN STARTAS……………………………………………………………… 2-26
2.4.3 UPPVÄRMNING AV MASKINEN ……………………………………………………………………………… 2-27
2.4.4 TÄNDNING……………………………………………………………………………………………………………. 2-27
2.4.5 START AV MOTORN ……………………………………………………………………………………………… 2-28
2.4.6 KONTROLLER EFTER ATT MOTORN HAR STARTAT………………………………………………. 2-29
2.4.7 START AV MOTORN EFTER ETT LÅNGT UPPEHÅLL………………………………………………. 2-29
2.4.8 UPPVÄRMNING VID KALLA TEMPERATURER………………………………………………………… 2-30
2.4.9 NÖDSTART MED RESERVBATTERIER…………………………………………………………………… 2-31
2.4.10 STOPP AV MOTORN……………………………………………………………………………………………… 2-32
2.5 NORMER FÖR IGÅNGSÄTTNINGEN………………………………………………………………………………. 2-33
2.5.1 TILLVÄGAGÅNGSSÄTT FÖR SÄNKNING AV LYFTARMEN I EN NÖDSITUATION ………. 2-33
2.5.2 BORTFLYTTNING AV GRÄVMASKINEN………………………………………………………………….. 2-35
2.5.3 SÄKERHETSSPAK ………………………………………………………………………………………………… 2-37
2.5.4 KONTROLLSPAKAR………………………………………………………………………………………………. 2-38
2.5.5 KONTROLL FÖR HANDGAS…………………………………………………………………………………… 2-39
2.5.6 OMKOPPLARE AV KÖRHASTIGHETEN ………………………………………………………………….. 2-39
2.6 ANVÄNDNING AV MASKINEN ……………………………………………………………………………………….. 2-42
2.6.1 DE VIKTIGASTE ANVÄNDNINGSFÖRESKRIFTERNA ………………………………………………. 2-43
2.6.2 FÖRSIKTIGHETSÅTGÄRDER VID ANVÄNDNING…………………………………………………….. 2-48
2.6.3 PARKERA MASKINEN…………………………………………………………………………………………….2-49
2.6.4 FÖRSIKTIGHETSÅTGÄRDER VID KÖRNING TVÄRS SLUTTNINGAR………………………… 2-50
2.7 FÖRFLYTTNING AV HÄNGANDE LAST ………………………………………………………………………….. 2-52
2.7.1 SCHEMA FÖR TABELLEN MED LYFTBARA LASTER SOM SITTER
VID FÖRARPLATSEN…………………………………………………………………………………………….. 2-52
2.7.2 LASTTABELL – LYFTFÖRMÅGA TILL SKOPANS HAKNINGSTAPP ……………………………. 2-53
2.8 MONTERING AV SKOPAN …………………………………………………………………………………………….. 2-54
2.8.1 SKOPANS TANDSPETSAR…………………………………………………………………………………….. 2-55
2.8.2 OMVÄNDNING AV DE UNDRE VALSARNA ……………………………………………………………… 2-57
2.9 VÄGTRANSPORT …………………………………………………………………………………………………………. 2-58
2.9.1 FÖRESKRIFTER FÖR TRANSPORT ……………………………………………………………………….. 2-58
2.9.2 FÖRESKRIFTER FÖR PÅ-/AVLASTNING AV MASKINEN PÅ SLÄP……………………………. 2-58
2.9.3 PÅLASTNING AV MASKINEN PÅ SLÄPET……………………………………………………………….. 2-59
2.9.4 AVLASTNING AV MASKINEN FRÅN SLÄPET…………………………………………………………… 2-60
2.10 SJÖTRANSPORT………………………………………………………………………………………………………….. 2-61
2.10.1 LYFT AV MASKINEN FÖR SJÖTRANSPORT……………………………………………………………. 2-61
2.11 FÖRSIKTIGHETSÅTGÄRDER VID KALLT KLIMAT…………………………………………………………… 2-62
2.12 LÅNGT STILLASTÅENDE AV MASKINEN ……………………………………………………………………….. 2-63
2.13 ANVÄNDNING AV MASKINEN EFTER ETT LÄNGRE UPPEHÅLL ……………………………………… 2-64
2.14 KASSERING AV MASKINEN ………………………………………………………………………………………….. 2-64
3
INNEHÅLLSFÖRTECKNING
3. VERSIONER PÅ BESTÄLLNING
3.1 HYDRAULISK HAMMARE ……………………………………………………………………………………………….. 3-3
3.1.1 VAL OCH MONTERING AV DEN HYDRAULISKA HAMMAREN……………………………………. 3-3
3.1.2 FÖRSIKTIGHETSÅTGÄRDER SOM SKA VIDTAS VID ANVÄNDNING AV
DEN HYDRAULISKA HAMMAREN…………………………………………………………………………….. 3-3
3.1.3 KONTROLL AV DEN HYDRAULISKA HAMMAREN …………………………………………………….. 3-7
3.2 GRIPDON………………………………………………………………………………………………………………………. 3-8
3.2.1 VAL AV GRIPTÅNG OCH INSTALLATION………………………………………………………………….. 3-8
3.2.2 SÄKERHETSFÖRESKRIFTER ATT IAKTTAS VID ANVÄNDNING AV GRIPTÅNGEN……… 3-8
3.2.3 REGLAGE GRIPTÅN ……………………………………………………………………………………………… 3-10
3.2.4 TIDPUNKT FÖR BYTE AV HYDRAULOLJA OCH FILTERELEMENT …………………………… 3-11
4. UNDERHÅLL
4.1 SÄKERHETSFÖRESKRIFTER FÖR UNDERHÅLL……………………………………………………………… 4-3
4.2 ALLMÄNT ………………………………………………………………………………………………………………………. 4-4
4.2.1 KONTROLLERA TIMMÄTAREN REGELBUNDET……………………………………………………….. 4-5
4.2.2 SAMMANFATTANDE SKYLT FÖR UNDERHÅLLSARBETE …………………………………………. 4-5
4.2.3 FÖRBEREDELSE AV MASKINEN FÖR UNDERHÅLL …………………………………………………. 4-6
4.2.4 HUVAR OCH LUCKOR…………………………………………………………………………………………….. 4-7
4.3 VISUELL YTTRE KONTROLL…………………………………………………………………………………………… 4-8
4.4 KONTROLLER INNAN DU PÅBÖRJAR DET DAGLIGA ARBETET……………………………………….. 4-9
4.4.1 MOTOROLJA ………………………………………………………………………………………………………….. 4-9
4.4.2 MOTORNS KYLSYSTEM………………………………………………………………………………………… 4-11
4.4.3 OLJA FÖR HYDRAULSYSTEM……………………………………………………………………………….. 4-12
4.4.4 BRÄNSLETANK …………………………………………………………………………………………………….. 4-13
4.4.5 TANK FÖR FÖNSTERTVÄTT………………………………………………………………………………….. 4-14
4.4.6 FÖRFILTER FÖR BRÄNSLE …………………………………………………………………………………… 4-14
4.5 TABELL ÖVER UNDERHÅLL OCH SMÖRJNING AV MASKINEN ………………………………………. 4-15
4.6 VAR 50: E ARBETSTIMME…………………………………………………………………………………………….. 4-16
4.6.1 SKOPANS LÄNKKOPPLINGAR ………………………………………………………………………………. 4-16
4.6.2 KULLAGER VRIDRING…………………………………………………………………………………………… 4-17
4.6.3 ARMAR…………………………………………………………………………………………………………………. 4-18
4.6.4 CYLINDER FÖR SVÄNGNING AV ARMEN ………………………………………………………………. 4-19
4.7 VAR 250:E ARBETSTIMME, LARVFÖTTER …………………………………………………………………….. 4-20
4.7.1 DRIVBAND……………………………………………………………………………………………………………. 4-20
4.7.2 TANK HYDRAULISK OLJA……………………………………………………………………………………… 4-25
4.7.3 FÖRFLYTTNINGSKUGGHJULENS OLJA…………………………………………………………………. 4-26
4.7.4 LUFTFILTER …………………………………………………………………………………………………………. 4-27
4.7.5 ÅTDRAGNING AV BULTAR…………………………………………………………………………………….. 4-28
4.7.6 RÖRLEDNINGAR OCH KOPPLINGAR …………………………………………………………………….. 4-34
4.7.7 BRÄNSLELEDNINGAR…………………………………………………………………………………………… 4-37
4.7.8 ROTATION AV MOTORNS KOLV, KUGGSTÅNGENS TÄNDER…………………………………. 4-38
4.7.9 MOTOROLJA OCH FILTER…………………………………………………………………………………….. 4-39
4.8 VAR 500: E ARBETSTIMME…………………………………………………………………………………………… 4-41
4.8.1 BRÄNSLEFILTER ………………………………………………………………………………………………….. 4-41
4.8.2 MOTORNS KYLSYSTEM………………………………………………………………………………………… 4-43
4
INNEHÅLLSFÖRTECKNING
4.8.3 HYDRAULSYSTEMETS RETUROLJEFILTERHYDRAULSYSTEMETS
RETUROLJEFILTER………………………………………………………………………………………………. 4-44
4.9 VAR 1000: E ARBETSTIMME …………………………………………………………………………………………. 4-46
4.9.1 LUFTFILTER …………………………………………………………………………………………………………. 4-46
4.9.2 FÖRFILTER FÖR BRÄNSLE …………………………………………………………………………………… 4-48
4.9.3 REM FÖR FLÄKT-GENERATOR……………………………………………………………………………… 4-50
4.9.4 MOTORNS KYLSYSTEM………………………………………………………………………………………… 4-52
4.10 VAR 2000: E ARBETSTIMME …………………………………………………………………………………………. 4-55
4.10.1 FÖRFLYTTNINGSKUGGHJULENS OLJA…………………………………………………………………. 4-55
4.10.2 OLJA FÖR HYDRAULSYSTEM ……………………………………………………………………………….. 4-57
4.10.3 BIOLOGISKT NEDBRYTBAR HYDRAULOLJA ………………………………………………………….. 4-59
4.11 TABELL ÖVER SMÖRJMEDE ………………………………………………………………………………………… 4-62
5. FELSÖKNING
5.1 ANVÄNDNING………………………………………………………………………………………………………………… 5-3
5.2 FÖRFLYTTNING …………………………………………………………………………………………………………….. 5-4
5.3 HYDRAULISKT SYSTEM…………………………………………………………………………………………………. 5-5
5.4 INSTRUMENTBRÄDANS DISPLAY…………………………………………………………………………………… 5-6
5.5 MOTOR………………………………………………………………………………………………………………………….. 5-7
6. ELEKTRISKT SYSTEM
6.1 ALLMÄNT ………………………………………………………………………………………………………………………. 6-3
6.1.1 BATTERIER…………………………………………………………………………………………………………….. 6-4
6.1.2 SÄKRINGAR……………………………………………………………………………………………………………. 6-6
VÄNLIGEN NOTERA:
- Detta är samma manual som används av ÅTERFÖRSÄLJARE för att SERVICE ditt fordon.
- Handboken kan vara helt och hållet din – När betalningen är klar kommer du att föras till nedladdningssidan där du kan ladda ner manualen. Allt på 2-5 minuter!!
- Behöver du någon annan service-/reparations-/delarmanual, kontakta oss gärna på heydownloadss @gmail.com. Vi kan överraska dig med ett trevligt erbjudande
k.I
