Case 521G Wheel Loader Tier 4B Parts Catalog Manual – PDF DOWNLOAD

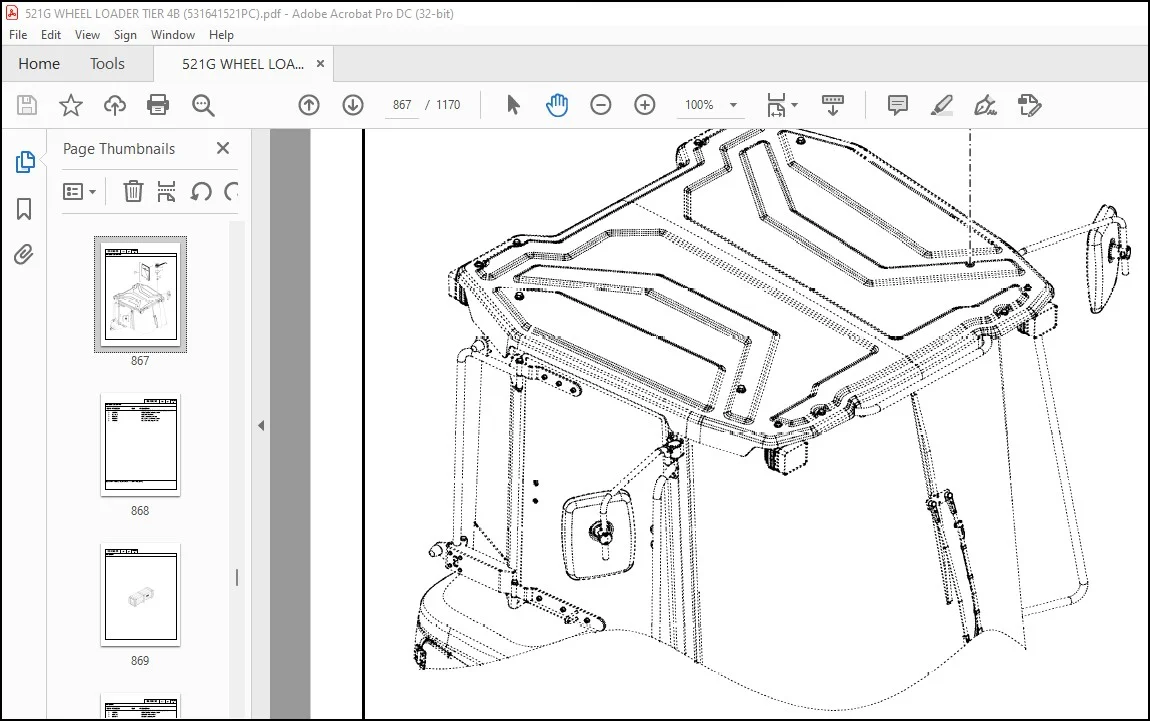

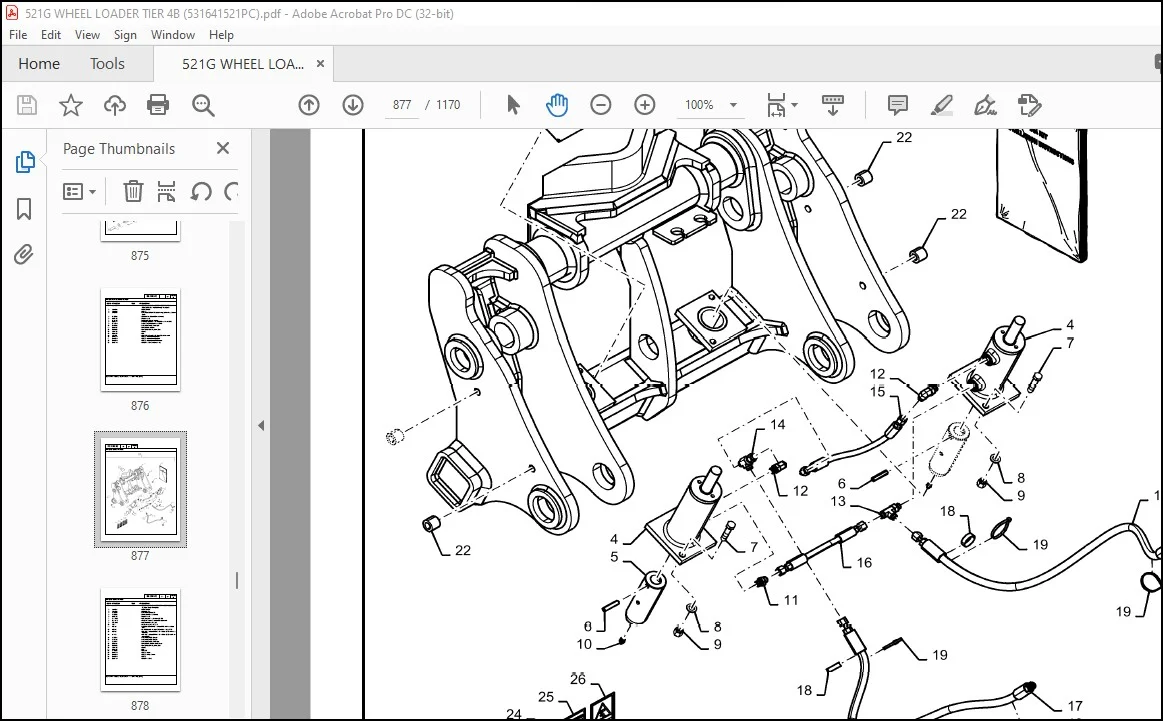

IMAGES PREVIEW OF THE MANUAL:
FILE DETAILS:
Case 521G Wheel Loader Tier 4B Parts Catalog Manual – PDF DOWNLOAD
Language : English
Pages : 1170
Downloadable : Yes
File Type : PDF
Size: 116 MB

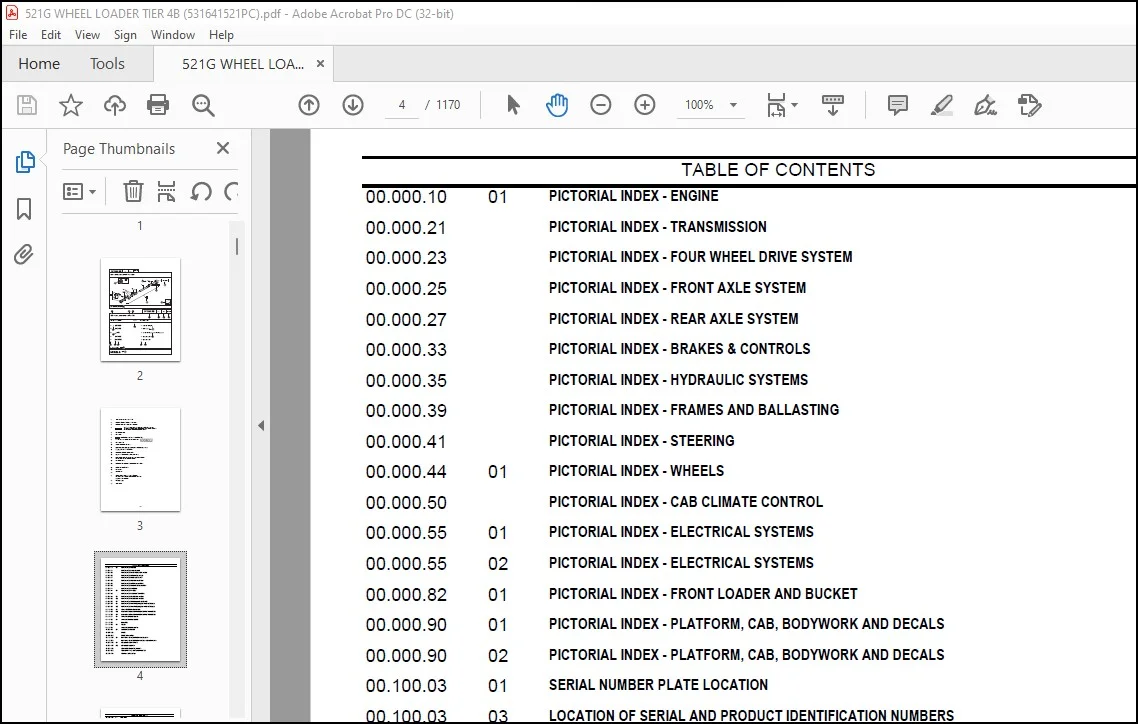

TABLE OF CONTENTS:
Case 521G Wheel Loader Tier 4B Parts Catalog Manual – PDF DOWNLOAD
00.000.10 01 PICTORIAL INDEX – ENGINE
00.000.21 PICTORIAL INDEX – TRANSMISSION
00.000.23 PICTORIAL INDEX – FOUR WHEEL DRIVE SYSTEM
00.000.25 PICTORIAL INDEX – FRONT AXLE SYSTEM
00.000.27 PICTORIAL INDEX – REAR AXLE SYSTEM
00.000.33 PICTORIAL INDEX – BRAKES & CONTROLS
00.000.35 PICTORIAL INDEX – HYDRAULIC SYSTEMS
00.000.39 PICTORIAL INDEX – FRAMES AND BALLASTING
00.000.41 PICTORIAL INDEX – STEERING
00.000.44 01 PICTORIAL INDEX – WHEELS
00.000.50 PICTORIAL INDEX – CAB CLIMATE CONTROL
00.000.55 01 PICTORIAL INDEX – ELECTRICAL SYSTEMS
00.000.55 02 PICTORIAL INDEX – ELECTRICAL SYSTEMS
00.000.82 01 PICTORIAL INDEX – FRONT LOADER AND BUCKET
00.000.90 01 PICTORIAL INDEX – PLATFORM, CAB, BODYWORK AND DECALS
00.000.90 02 PICTORIAL INDEX – PLATFORM, CAB, BODYWORK AND DECALS
00.100.03 01 SERIAL NUMBER PLATE LOCATION
00.100.03 03 LOCATION OF SERIAL AND PRODUCT IDENTIFICATION NUMBERS
00.100.03 04 LOCATION OF SERIAL AND PRODUCT IDENTIFICATION NUMBERS
05.100.01 01 INITIAL STOCKING LIST (LIST A)
05.100.02 01 INITIAL STOCKING LIST (LIST B)
05.100.03 CAPACITIES
05.100.03 01 FILTERS
05.100.99 INITIAL STOCKING LIST (LIST C)
10.000.00 01 SECTION INDEX – ENGINE
10.001.010 ENGINE
10.001.020 ENGINE INSTALLATION
10.102.010 01 VAR – 782439 – ENGINE DRIVE BELT COVER, NO A/C
10.102.020 VAR – 782440 – ENGINE DRIVE BELT COVER, W/ AIR CONDITIONING
10.202.010 01 AIR CLEANER & INTAKE PARTS
10.202.010 02 AIR CLEANER ASSEMBLY
10.206.010 FUEL FILTER SEPARATOR, W/O HEAT
10.206.020 FUEL FILTER WATER SEPARATOR W/ HEATER
10.216.010 FUEL TANK INSTALLATION
TABLE OF CONTENTS
10.216.010 01 FUEL TANK
10.216.040 FUEL LINE INSTALLATION
10.400.030 ENGINE COOLING SYSTEM HOSE INSTALLATION
10.400.040 CHARGE AIR COOLER HOSES & TUBES
10.500.010 EXHAUST SYSTEM
10.500.020 EXHAUST PIPE EXTENSION W/O ASPIRATOR
10.500.030 VAR – 752673 – EXHAUST PIPE EXTENSION W/ ASPIRATOR
10.500.040 DEF TANK & FILTER INSTALLATION
10.500.050 SELECTIVE CATALYTIC REDUCTION CONTROL
10.500.060 SELECTIVE CATALYTIC REDUCTION LINE INSTALLATION
10.500.070 DEF TANK ASSEMBLY
10.500.080 SELECTIVE CATALYTIC REDUCTION INJECTOR
10.500.090 DEF ELECTRONIC CONTROL UNIT
21.000.00 SECTION INDEX – TRANSMISSION
21.100.010 VAR – 424224 – OIL PUMP AND REGULATOR VALVE
21.105.020 TRANSMISSION, FILTER AND FILL COVERS
21.113.010 VAR – 424224 – TRANSMISSION HOUSING AND TUBES
21.113.020 VAR – 424224 – TRANSMISSION MOUNTING, 4 SPEED
21.130.010 VAR – 424224 – TEMPERATURE SENDER PUMP COVER SPEED SENSOR
21.130.020 TRANSMISSION CONTROLLER INSTALLATION, 5 SPEED
21.130.020 VAR – 402052, 482918 – 4 SPEED CONTROLLER INSTALLATION
21.135.010 VAR – 424224 – MANIFOLD CONTROL VALVE
21.135.020 VAR – 424224 – TRANSMISSION CONTROL VALVE
21.140.010 VAR – 424224 – PTO SHAFT ASSEMBLY
21.155.010 VAR – 424224 – 1ST GEAR CLUTCH ASSEMBLY
21.155.020 VAR – 424224 – 2ND GEAR CLUTCH ASSEMBLY
21.155.030 VAR – 424224 – 3RD GEAR CLUTCH ASSEMBLY
21.155.040 VAR – 424224 – 4TH GEAR CLUTCH ASSEMBLY
21.155.050 VAR – 424224 – FORWARD CLUTCH ASSEMBLY
21.155.060 VAR – 424224 – REVERSE CLUTCH ASSEMBLY
21.155.070 VAR – 424224 – OUTPUT SHAFT ASSEMBLY
21.700.010 01 VAR – 424224 – TORQUE CONVERTER AND INPUT SHAFT ASSEMBLY
23.000.00 SECTION INDEX – FOUR WHEEL DRIVE SYSTEM
23.314.010 DRIVE SHAFT INSTALLATION
TABLE OF CONTENTS
23.314.020 DRIVE SHAFT, ENGINE
23.314.030 DRIVE SHAFT, CENTER
23.314.040 DRIVE SHAFT, FRONT
23.314.050 DRIVE SHAFT, REAR
25.000.00 SECTION INDEX – FRONT AXLE SYSTEM
25.100.010 VAR – 782122, 424235 – AXLE HOUSING AND DRIVE, STANDARD AND HEAVY DUTY
25.100.010 01 VAR – 782122 – STANDARD FRONT AND REAR DIFFERENTIAL INSTALLATION
25.100.020 VAR – 424235 – HEAVY DUTY FRONT DIFFERENTIAL INSTALLATION
25.100.030 VAR – 782122, 424235 – FRONT AXLE HOUSING, STANDARD AND HEAVY DUTY
25.102.010 VAR – 424235 – DIFFERENTIAL LOCK LINE INSTALLATION
25.102.020 VAR – 782122 – DIFFERENTIAL ASSEMBLY, STANDARD
25.102.030 VAR – 424235 – DIFFERENTIAL ASSEMBLY, HEAVY DUTY
25.108.020 VAR – 424235 – FINAL DRIVE ASSEMBLY, HEAVY DUTY
27.000.00 SECTION INDEX – REAR AXLE SYSTEM
27.100.010 VAR – 782122, 424235 – REAR AXLE ASSEMBLY, STANDARD AND HEAVY DUTY
27.100.010 01 VAR – 782983 – REAR AXLE, STOP 8 DEGREE
27.100.020 VAR – 424235 – , HEAVY DUTY, FRONT, DIFFERENTIAL, INSTALLATION
27.106.010 VAR – 782122, 424235 – AXLE HOUSING AND DRIVE, STANDARD AND HEAVY DUTY
27.106.020 VAR – 424235 – DIFFERENTIAL ASSEMBLY, HEAVY DUTY
27.120.010 VAR – 782122 – FINAL DRIVE ASSEMBLY, STANDARD
27.120.020 VAR – 424235 – FINAL DRIVE ASSEMBLY, HEAVY DUTY
33.000.00 SECTION INDEX – BRAKES & CONTROLS
33.110.010 PARKING BRAKE
33.202.010 BRAKE CONTROL VALVE INSTALLATION
33.202.010 VAR – 424235 – FRONT AND REAR AXLE BRAKE ASSEMBLY, HEAVY DUTY
33.202.010 VAR – 782122 – FRONT AND REAR AXLE BRAKE ASSEMBLY, STANDARD
33.202.010 01 BRAKE VALVE ASSEMBLY, 4 & 5 SPEED
33.202.020 VAR – 782122 – BRAKE LINE INSTALLATION
33.202.030 VAR – 424235 – HEAVY DUTY BRAKE LINE INSTALLATION
33.202.040 VAR – 424224 – MAIN HYDRAULIC BRAKE, PUMP & LINES
33.202.050 VAR – 424224 – MAIN HYDRAULIC BRAKE, ACCUMULATORS
33.202.060 VAR – 424224 – MAIN HYDRAULIC BRAKE, PEDAL FITTINGS
33.202.070 VAR – 782122, 424235 – BRAKE LINE INSTALLATION, STANDARD AND HEAVY DUTY AXLES
35.000.00 SECTION INDEX – HYDRAULIC SYSTEMS
TABLE OF CONTENTS
35.100.010 01 LOADER CONTROL LINES, Z-BAR AND XR
35.100.020 01 LOADER CONTROL LINES, XT
35.100.020 02 LOADER CONTROL LINES, XT
35.105.016 01 LIFT CYLINDER, XT
35.106.010 MAIN HYDRAULIC PUMP INSTALLATION
35.200.020 BLOCK, FASTENER 4 BLOCK
35.200.030 BLOCK, FASTENER 2 BLOCK
35.204.010 VAR – 734051, 734052 – SOLENOID VALVE, ASSY – EH CONTROL, 2 SPOOL
35.204.020 VAR – 734053, 734054 – SOLENOID VALVE, ASSY – EH CONTROL, 3 SPOOL
35.204.030 VAR – 734055 – SOLENOID VALVE, ASSY – EH CONTROL, 4 SPOOL
35.300.010 01 VAR – 782454, 482585 -THERMAL BY-PASS VALVE
35.300.020 HYDRAULIC TUBE CLAMP BLOCK INSTALLATION
35.300.030 HYDRAULIC OIL RESERVOIR & COOLING FRAME ASSEMBLY
35.310.020 LOCKING PLUG, HYDRAULIC ACCESSORY LINE
35.357.030 01 VAR – 734051, 734052 – CONTROL VALVE, MOUNTING – 2 SPOOL, Z-BAR / XR / LR
35.357.040 01 VAR – 734051, 734052 – CONTROL VALVE, MOUNTING – 2 SPOOL, XT / TC
35.357.050 01 VAR – 734053, 734054 – CONTROL VALVE, MOUNTING – 3 SPOOL, Z-BAR / XR / LR
35.357.060 01 VAR – 734053, 734054 – CONTROL VALVE, MOUNTING – 3 SPOOL, XT / TC
35.357.070 01 VAR – 734055 – CONTROL VALVE, MOUNTING – 4 SPOOL, Z-BAR / XR
35.357.080 01 VAR – 734055 – CONTROL VALVE, MOUNTING – 4 SPOOL, XT / TC
35.359.010 01 VAR – 734051, 734052 – CONTROL VALVE ASSY – 2 SPOOL, Z-BAR / XR / LR
35.359.010 02 VAR – 734051, 734052 – CONTROL VALVE ASSY – 2 SPOOL, Z-BAR / XR / LR
35.359.020 01 VAR – 734051, 734052 – CONTROL VALVE ASSY – 2 SPOOL, XT
35.359.020 02 VAR – 734051, 734052 – CONTROL VALVE ASSY – 2 SPOOL, XT / TC
35.359.030 01 VAR – 734053, 734054 – CONTROL VALVE ASSY – 3 SPOOL, XT / TC
35.359.030 02 VAR – 734053, 734054 – CONTROL VALVE ASSY – 3 SPOOL, XT / TC
35.359.030 03 VAR – 734053, 734054 – CONTROL VALVE ASSY – 3 SPOOL, XT / TC
35.359.040 01 VAR – 734053, 734054 – CONTROL VALVE ASSY – 3 SPOOL, Z-BAR / XR / LR
35.359.040 02 VAR – 734053, 734054 – CONTROL VALVE ASSY – 3 SPOOL, Z-BAR / XR / LR
35.359.040 03 VAR – 734053, 734054 – CONTROL VALVE ASSY – 3 SPOOL, Z-BAR / XR / LR
35.359.050 01 VAR – 734055 – CONTROL VALVE ASSY – 4 SPOOL, Z-BAR / XR / LR
35.359.050 02 VAR – 734055 – CONTROL VALVE ASSY – 4 SPOOL, Z-BAR / XR / LR
35.359.050 03 VAR – 734055 – CONTROL VALVE ASSY – 4 SPOOL, Z-BAR / XR / LR
35.359.060 01 VAR – 734055 – CONTROL VALVE ASSY – 4 SPOOL, XT / TC
TABLE OF CONTENTS
35.359.060 02 VAR – 734055 – CONTROL VALVE ASSY – 4 SPOOL, XT / TC
35.359.060 03 VAR – 734055 – CONTROL VALVE ASSY – 4 SPOOL, XT / TC
35.359.070 01 THROTTLE, CHECK VALVE
35.400.020 03 VAR – 784554, 482585 – COOLER INSTALLATION
35.480.010 VAR – 734051, 734052 – CONTROL VALVE LINE – 2 SPOOL, EH
35.480.020 VAR – 734053, 734054 – CONTROL VALVE LINE – 3 SPOOL, EH
35.480.030 VAR – 734055 – CONTROL VALVE LINE – EH CONTROL, 4 SPOOL
35.526.010 VAR – 782454 – FAN, RELIEF VALVE, HYDRAULIC
35.526.020 VAR – 782454 – RELIEF VALVE, ASSY
35.526.030 VAR – 482585 – VARIABLE SPEED REVERSIBLE FAN VALVE INSTALLATION
35.526.040 VAR – 482585 – FAN RELIEF VALVE ASSEMBLY
35.540.010 HYDRAULIC OIL FILTER ASSEMBLY
35.701.010 VAR – 482047, 424988, 734006, 734007 – COUPLER LINE INSTALLATION, Z-BAR
35.701.020 VAR – 482047, 424988, 734006, 734007 – COUPLER LINE INSTALLATION, XR
35.701.030 VAR – 482047, 424988, 734006, 734007 – COUPLER LINE INSTALLATION, XT
35.701.040 VAR – X20178X – BY-PASS VALVE, NON-RIDE CONTROL
35.701.050 VAR – 734053, 734054, 734055 – 3 SPOOL AUXILLARY HYDRAULIC LINE INSTALLATION, Z-BAR
35.701.060 VAR – 734053, 734054, 734055 – 3 SPOOL AUXILIARY HYDRAULIC LINE INSTALLATION, XT
35.701.070 VAR – 734053, 734054, 734055 – THIRD SPOOL AUXILIARY HYDRAULIC LINE INSTALLATION, XR
35.701.100 VAR – 782503 – RIDE CONTROL
35.752.010 HYDRAULIC FAN MOTOR INSTALLATION
39.105.015 02 TILT CYLINDER, Z-BAR
39.000.00 SECTION INDEX – FRAMES AND BALLASTING
39.100.010 VAR – 782897 – REAR FRAME SIDE COVERS
39.100.010 01 ARTICULATION JOINT
39.100.020 VAR – 782897 – REMOTE DRAIN COVER
39.100.030 VAR – 482027 – FRONT CHASSIS GUARD
39.100.040 BATTERY & DEF COVERS
39.100.050 FRONT FRAME INSTALLATION, Z-BAR & XR
39.100.060 FRONT FRAME INSTALLATION, XT
39.100.070 REAR FRAME INSTALLATION
39.105.010 LIFT ARM INSTALLATION, XR
39.105.015 LIFT ARM INSTALLATION, XR
39.105.020 LIFT ARM INSTALLATION, Z-BAR
TABLE OF CONTENTS
39.105.030 LIFT ARM INSTALLATION, XT
39.105.040 VAR – 782537, 482047, 424988, 424249 – LIFT ARM, PIN INSTALLATION
39.105.050 VAR – 782537, 424920, 482047, 424988, 424250, 734007, 424249, 424914, 424986 – LIFT ARM, PIN, SET
39.140.010 VAR – 782895 – COUNTERWEIGHT, STANDARD DUTY
39.140.020 VAR – 482059 – COUNTERWEIGHT, HEAVY DUTY
41.000.00 SECTION INDEX – STEERING
41.101.010 VAR – 734065 – STEERING COLUMN COVER INSTALLATION
41.101.010 01 VAR – 734065 – STEERING COLUMN INSTALLATION
41.101.010 02 STEERING COLUMN KIT
41.101.020 STEERING COLUMN ELECTRICAL PEDESTAL
41.200.010 VAR – 482930 – STANDARD STEERING CONTROL LINE
41.200.020 VAR – 782441 – STANDARD STEERING – W/O JOYSTICK
41.200.030 01 VAR – 482913, 782442 – SECONDARY STEERING PACKAGE
41.200.030 02 VAR – 482913, 782442 – SECONDARY STEERING PACKAGE
41.200.030 03 VAR – 482913, 782442 – SECONDARY STEERING PACKAGE
41.200.040 VAR – 782442 – SECONDARY STEERING, NO JOYSTICK
41.200.050 01 VAR – 482930 – STANDARD, STEERING – W/ JOYSTICK
41.200.050 02 VAR – 482930 – STANDARD, STEERING – W/ JOYSTICK
41.200.060 01 VAR – 482913 – SECONDARY STEERING, W/ JOYSTICK
41.200.060 02 VAR – 482913 – SECONDARY STEERING, W/ JOYSTICK
41.216.010 STEERING CYLINDER & FITTING INSTALLATION
41.216.010 01 STEERING CYLINDER
41.216.020 STEERING CYLINDER LINE INSTALLATION
44.000.00 01 SECTION INDEX – WHEELS
44.511.010 VAR – 9420431, 9420434, 424240 – WHEEL ASSEMBLY, ONE PIECE
44.511.020 VAR – 9420435, 782585 – WHEEL ASSEMBLY, THREE PIECE
44.511.030 VAR – 9420432, 9420435, 424241 – WHEEL ASSEMBLY, THREE PIECE
50.000.00 SECTION INDEX – CAB CLIMATE CONTROL
50.100.010 HEATER INSTALLATION
50.100.020 HEATER ASSEMBLY
50.100.030 VAR – 782439, 782440 – CAB HEATER HOSES
50.100.040 HEATER INSTALLATION W/ A/C
50.100.050 HEATER W/ A/C ASSEMBLY
50.200.010 VAR – 734065 – AIR CONDITIONING, HEATER COVER ASSEMBLY
TABLE OF CONTENTS
50.200.020 VAR – 782439 – COVER, NO AIR CONDITIONING
50.200.030 VAR – 782440 – AIR CONDITIONING, COMPRESSOR
50.200.040 VAR – 782440 – AIR CONDITIONING, CONDENSER
50.200.050 VAR – 782440 – AIR CONDITIONING, LINES
50.200.060 VAR – 782440 – AIR CONDITIONING, RECEIVER-DRYER
50.300.010 VAR – 734065 – AIR DUCT ASSEMBLY
55.000.00 01 SECTION INDEX – ELECTRICAL SYSTEMS
55.000.00 02 SECTION INDEX – ELECTRICAL SYSTEMS
55.015.010 01 ENGINE & REAR CHASSIS HARNESS INSTALLATION
55.015.010 02 ENGINE & REAR CHASSIS HARNESS INSTALLATION
55.015.020 01 ENGINE & REAR CHASSIS HARNESS ASSEMBLY
55.015.020 02 ENGINE & REAR CHASSIS HARNESS ASSEMBLY
55.015.030 FAN WIRE HARNESS ASSEMBLY
55.015.040 FUSE HOLDER & RELAY ASSEMBLY
55.024.010 TRANSMISSION HARNESS INSTALLATION
55.024.010 02 TRANSMISSION HARNESS ASSEMBLY
55.101.010 FRONT CHASSIS HARNESS INSTALLATION, Z-BAR
55.101.020 FRONT CHASSIS HARNESS ASSEMBLY, Z-BAR
55.101.030 FRONT CHASSIS HARNESS INSTALLATION, XR
55.101.040 FRONT CHASSIS HARNESS ASSEMBLY, XR
55.101.050 FRONT CHASSIS HARNESS INSTALLATION, XT
55.101.060 FRONT CHASSIS HARNESS ASSEMBLY, XT
55.201.010 01 STARTER INSTALLATION
55.202.010 VAR – 482322 – GRID HEATER INSTALLATION
55.202.020 VAR – 482322 – CYLINDER BLOCK HEATER, 750W
55.301.010 01 ALTERNATOR INSTALLATION
55.302.010 BATTERY INSTALLATION, STANDARD
55.302.020 VAR – 482322 – BATTERY, MOUNTING PARTS, HEAVY DUTY
55.302.030 BATTERY CABLE INSTALLATION
55.404.010 VAR – 734087 – FRONT LIGHT INSTALLATION
55.404.010 01 FRONT LIGHT ASSEMBLY
55.404.020 REAR LIGHT INSTALLATION
55.404.030 VAR – 734088 – FRONT LIGHT INSTALLATION, LED
55.404.070 4 CORNER STROBE LIGHT
TABLE OF CONTENTS
55.404.090 01 VAR – 482140 – LICENSE PLATE HOLDER, LIGHT
55.404.110 01 VAR – 734067, 734068 – WORK LIGHT, CAB, 2 FRONT, 2 REAR
55.404.110 02 VAR – 734069 – WORK LIGHT, CAB, 4 FRONT, 2 REAR
55.408.010 VAR – 482949 – BACKUP ALARM SWITCH
55.425.010 ELECTROHYDRAULIC SENSOR, LIFT AND TILT, Z-BAR & XR
55.425.010 01 ELECTROHYDRAULIC SENSOR ASSEMBLY, LIFT AND TILT, Z-BAR & XR
55.425.020 ELECTROHYDRAULIC SENSOR, LIFT AND TILT, XT
55.425.020 01 ELECTROHYDRAULIC SENSOR ASSEMBLY, LIFT AND TILT, XT
55.510.010 01 CAB ROOF HARNESS INSTALLATION
55.510.010 02 CAB ROOF HARNESS ASSEMBLY
55.510.020 01 CAB BOTTOM HARNESS INSTALLATION
55.510.020 02 CAB BOTTOM HARNESS ASSEMBLY
55.510.030 01 CAB MAIN WIRE HARNESS INSTALLATION
55.510.030 02 CAB MAIN WIRE HARNESS FUSE AND RELAYS
55.510.030 03 CAB MAIN WIRE HARNESS ASSEMBLY
55.510.030 04 CAB MAIN WIRE HARNESS ASSEMBLY
55.510.030 05 CAB MAIN WIRE HARNESS ASSEMBLY
55.510.030 06 CAB MAIN WIRE HARNESS ASSEMBLY
55.512.010 VAR – 482913, 482930 – JOYSTICK, HARNESS INSTALLATION
55.512.020 VAR – 482913, 482930 – JOYSTICK HARNESS ASSEMBLY
55.512.060 VAR – 782114, 482134 – RADIO INSTALLATION
55.512.070 VAR – 734048 – EVOLUTION CONTROL MONITOR, DISPLAY
55.518.010 WINDSHIELD WASHER RESERVOIR
55.518.030 VAR – 734065 – REAR WINDSHIELD WIPER INSTALLATION
55.518.040 VAR – 734065 – FRONT WINDSHIELD WIPER MOUNT
55.530.010 01 VAR – 424234 – REAR VIEW CAMERA
55.988.010 SELECTIVE CATALYTIC REDUCTION SENSOR HARNESS INSTALLATION
55.988.020 SELECTIVE CATALYTIC REDUCTION SENSOR HARNESS ASSEMBLY
55.990.010 HOOD HARNESS INSTALLATION
55.990.020 HOOD HARNESS ASSEMBLY
55.991.010 01 VAR – 424233 – TELEMATIC SYSTEM
82.000.00 01 SECTION INDEX – FRONT LOADER AND BUCKET
82.100.010 VAR – 424988, 424250 , 424249 – BUCKET COUPLING Z-BAR, XR
82.100.020 VAR – 734006, 734007 – BUCKET COUPLING, XT
TABLE OF CONTENTS
82.100.030 VAR – 734007, 424249, 424250 – BUCKET, COUPLING, COMPONENTS ACS COMPATIBLE
82.100.040 VAR – 734007, 424250, 424249 – COUPLING, COMPONENTS ACS COMPATIBLE
82.100.050 VAR – 424988, 424250, 424249 – BUCKET, COUPLING, XT, JRB COMPATIBLE
82.300.010 VAR – 424920, 424250 – BUCKET ASSEMBLY, 2.1 CU YARD
82.300.020 VAR – 424988 – JRB BUCKET ASSEMBLY, 2.1 CU YARD
82.300.030 VAR – 734007 – ACS BUCKET ASSEMBLY, 2.1 CU YARD
82.300.040 VAR – 424986 – BUCKET ASSEMBLY, 2.3 CU YARD
82.300.050 VAR – 424914 – BUCKET ASSEMBLY, 2.6 CU YARD
88.100.010 VAR – 482140 – FRONT LICENSE PLATE SUPPORT
88.100.020 01 VAR – 482141 – TOOL BOX
88.100.030 WHEEL CHOCKS
88.100.04 ACCESSORY MOUNTING POLE
88.100.060 01 VAR – 482140 – LICENSE PLATE HOLDER
88.100.070 VAR – 482140, 482946, 482949 482980, 482981- REAR LICENSE PLATE LAMP AND BRACKET
88.100.10 01 DIA KIT, COLD WEATHER PACKAGE
88.100.33 01 DIA KIT, RIGHT HAND BRAKE PEDAL
88.100.35 DIA KIT, 521G XT, 4TH SPOOL CONVERSION KIT
88.100.35 01 DIA KIT, 2 FUNCTION LEVER TO 3 FUNCTION LEVER CONVERSION KIT
88.100.35 01 DIA KIT, 521G Z-BAR/XR, 4TH SPOOL PLUMBING
88.100.35 02 DIA KIT, 2 FN LEVER TO 2 FN JOYSTICK CONVERSION KIT
88.100.35 03 DIA KIT, 2 FN LEVER TO 3 FN JOYSTICK CONVERSION KIT
88.100.35 04 DIA KIT, 3 FN LEVER TO 3 FN JOYSTICK CONVERSION KIT
88.100.35 05 DIA KIT, 2 FN LEVER TO 4 FN JOYSTICK CONVERSION KIT
88.100.35 06 DIA KIT, 3 FN LEVER TO 4 FN JOYSTICK CONVERSION KIT
88.100.35 07 DIA KIT, 2 FN JOYSTICK TO 3 FN JOYSTICK CONVERSION KIT
88.100.35 08 DIA KIT, 2 FN JOYSTICK TO 4 FN JOYSTICK CONVERSION KIT
88.100.35 09 DIA KIT, 3 FN JOYSTICK TO 4 FN JOYSTICK CONVERSION KIT
88.100.35 10 DIA KIT, 2 FN JOYSTICK TO 2 FN LEVER CONVERSION KIT
88.100.35 11 DIA KIT, 2 FN JOYSTICK TO 3 FN LEVER CONVERSION KIT
88.100.35 12 DIA KIT, 3 FN JOYSTICK TO 3 FN LEVER CONVERSION KIT
88.100.35 13 DIA KIT, RIDE CONTROL CONVERSION
88.100.35 14 DIA KIT, XT FOURTH SPOOL CONVERSION
88.100.35 15 DIA KIT, LOCKING HYDRAULICS Z-BAR / XR
88.100.35 16 DIA KIT, LOCKING HYDRAULICS, XT
TABLE OF CONTENTS
88.100.35 18 DIA KIT, ACCESSORY LINE, XR
88.100.35 19 DIA KIT, ACCESSORY LINE, XT
88.100.35 20 DIA KIT, JOYSTICK STEERING W/ STANDARD HYDRAULIC STEERING
88.100.35 21 DIA KIT, JOYSTICK STEERING W/ SECONDARY ELECTRONIC STEERING
88.100.39 DIA KIT, FIELD REMOTE JUMP POST
88.100.39 02 DIA KIT, FRONT CHASSIS GUARD
88.100.39 07 DIA KIT, WINDSHIELD GUARD XT
88.100.39 07 DIA KIT, WINDSHIELD GUARD, ZB/XR
88.100.39 08 DIA KIT, DRIVING LIGHT GUARDS
88.100.50 DIA KIT, AIR CONDITIONER
88.100.55 03 DIA KIT, TELEMATIC SYSTEM
88.100.55 06 DIA KIT, BEACON, ROTATING
88.100.55 07 DIA KIT, RADIO
88.100.82 DIA KIT, JRB COMP XT COUPLER
88.100.82 DIA KIT, JRB COMP XT COUPLER
88.100.82 DIA KIT, JRB COMP ZBAR/XR/LR COUPLER
88.100.82 01 DIA KIT, ACS COMP XT COUPLER
88.100.82 01 DIA KIT, ACS COMP ZBAR, /XR/LR COUPLER
88.130.010 FIRE EXTINGUISHER
88.130.20 02 KIT, JOYSTICK 2 FN \ 4FN
88.130.20 03 DIA KIT, LEVER 2FH \ 3FN LEVER EH
88.130.20 04 KIT, SPOOL ADD PL10\12
88.130.20 05 KIT, HOSE 3 AND 4 FN EH FIELD HOSES
88.130.20 06 KIT, LINE, ACCESSORIES ZBAR
88.130.20 07 KIT, ACCESSORIES LINE Z-BAR
88.130.20 08 DIA KIT, ACCESSORIES LINE XR\LR NA
88.130.20 09 DIA KIT, LEVER
88.130.20 10 DIA KIT, JOYSTICK, LEVER FFN EH
88.130.20 11 DIA KIT, JOYSTICK 2 AND 3 FN EH
88.130.20 12 DIA KIT, JOYSTICK 2 AND 4 FN EH
88.130.20 13 DIA KIT, JOYSTICK 3 AND 4 FN EH
88.130.20 14 DIA KIT, SPOOL ADD
88.130.20 15 DIA KIT, HOSE 3 AND 4 FN EH
88.130.20 16 DIA KIT, JOYSTICK, LEVER 3FN EH
TABLE OF CONTENTS
90.000.00 01 SECTION INDEX – PLATFORM, CAB, BODYWORK & DECALS
90.000.00 02 SECTION INDEX – PLATFORM, CAB, BODYWORK & DECALS
90.100.010 VAR – 782559 – HOOD NOISE SUPPRESSION PANELS
90.100.020 01 ENGINE HOOD INSTALLATION
90.100.020 02 ENGINE HOOD INSTALLATION
90.102.010 01 VAR – 402049, 424234 – NO CAMERA COVER
90.105.010 VAR – 782897 – TRANSMISSION GUARD
90.108.010 DECALS COMMON TO MODEL
90.108.020 VAR – 482105 – DECALS, ENGLISH
90.108.030 VAR – 482106 – DECALS, FRENCH CANADIAN
90.108.040 VAR – 482190 – DECALS, SPANISH
90.116.010 VAR – 782509 – REAR FENDER, STANDARD
90.116.010 02 VAR – 782510 – REAR FENDER, SHORT
90.116.010 03 VAR – 782511 – REAR FENDER, WIDE
90.116.020 VAR – 782509 – RH, FENDER, SUPPORT BRACKET
90.116.030 VAR – 782509, 782510, 782511 – FENDER, WHEEL WELL
90.116.040 FRONT FENDER INSTALLATION, STANDARD
90.116.040 SKIRT, CAB
90.118.010 VAR – 782509, 782510, 428300 – STEP, LEFT SIDE
90.118.020 VAR – 782510, 782511 – STEP, RIGHT SIDE
90.118.030 VAR – 782203 – MIRROR
90.118.040 HEATED GLASS MIRRORS
90.119.010 PRESSURE RELIEF VALVE COVER
90.120.010 VAR – 734062, 734072 – SEAT, MECHANICAL SUSPENSION
90.120.010 01 VAR – 734062, 734072 – SEAT, MECHANICAL SUSPENSION SERVICE PARTS
90.120.010 02 SEAT, MECHANICAL SUSPENSION SERVICE PARTS
90.120.020 01 VAR – 482913, 482930 – ARMREST INSTALLATION, LH, MILSCO
90.120.020 02 VAR – 482913, 482930 – ARMREST ASSEMBLY, LH, MILSCO
90.120.030 01 VAR – 482913, 482930 – ARMREST INSTALLATION, LH, GRAMMER
90.120.030 02 VAR – 482913, 482930 – ARMREST ASSEMBLY, LH, GRAMMER
90.120.040 01 VAR – 782774 – HEADREST CUSHION
90.120.050 VAR – 734051 – 2-LEVER LOADER CONTROL INSTALLATION
90.120.060 VAR – 734051 – 2-LEVER LOADER CONTROL ASSEMBLY
90.120.070 VAR – 734053 – 3-LEVER LOADER CONTROL, INSTALLATION
TABLE OF CONTENTS
90.120.080 VAR – 734053 – 3-LEVER LOADER CONTROL ASSEMBLY
90.120.090 VAR – 734052 – JOYSTICK INSTALLATION, RIGHT SIDE
90.120.100 VAR – 734052 – JOYSTICK ASSEMBLY, RIGHT SIDE
90.120.110 VAR – 734054 – JOYSTICK INSTALLATION, RIGHT SIDE, W/ 1 AUX CONTROL
90.120.120 VAR – 734054 – JOYSTICK ASSEMBLY, RIGHT SIDE W/ 1 AUX CONTROL
90.120.130 VAR – 734055 – JOYSTICK INSTALLATION, RIGHT SIDE W/ 2 AUX CONTROL
90.120.130 02 ARMREST ASSY, JOYSTICK AND 2 AUX CONTROL
90.120.140 VAR – 734055 – JOYSTICK ASSEMBLY, RIGHT SIDE W/ 2 AUX CONTROL
90.124.010 VAR – 734063, 734073 – SEAT, AIR SUSPENSION, HEATED
90.124.010 VAR – 734063, 734073, 734119 – SEAT, AIR SUSPENSION SERVICE PARTS
90.124.010 01 VAR – 734063, 734073 – 734119 – SEAT, AIR SUSPENSION SERVICE PARTS, HEATED
90.124.010 02 VAR – 734063, 734073, 734119 – SEAT, AIR SUSPENSION, HEATED
90.124.020 VAR – 734085 – PREMIUM HEATED AIR SEAT
90.124.040 01 SEAT, PREMIUM HEATED AIR SUSPENSION
90.124.040 02 SEAT, PREMIUM HEATED AIR SUSPENSION
90.124.040 03 SEAT, PREMIUM HEATED AIR SUSPENSION
90.150.010 CAB MOUNTING PARTS
90.150.020 VAR – 734065 – CAB ROOF
90.150.030 VAR – 734065 – CAB GRAB RAIL
90.151.010 01 VAR – 734058 – 2″ SEAT BELT HARDWARE AND MOUNTING
90.151.020 01 VAR – 734059 – 3″ SEAT BELT HARDWARE AND MOUNTING
90.151.030 VAR – 734065 – REAR VIEW MIRROR, INTERNAL
90.151.040 VAR – 734065 – SUN CURTAIN INSTALLATION
90.151.050 VAR – 734065 – CAB COAT HOOK AND FLOOR MAT
90.151.060 VAR – X05136X – NO RADIO COVERS
90.151.060 03 ARMREST ASSY, JOYSTICK AND 1 AUX CONTROL
90.151.070 VAR – 782777 – CAB CONVINIENCE PACKAGE
90.151.080 ASH TRAY
90.154.010 LEFT DOOR INSTALLATION
90.154.010 01 LEFT DOOR ASSEMBLY
90.156.020 VAR – 734065 – RIGHT SIDE WINDOW INSTALLATION
90.156.020 01 VAR – 734065 – RIGHT SIDE WINDOW ASSEMBLY
90.156.030 VAR – 734065 – FRONT WINDSHIELD MOUNTING
90.156.040 VAR – 734065 – REAR WINDSHIELD WITH HEATER
TABLE OF CONTENTS
90.160.010 VAR – 734065 – CAB INTERIOR COVER
90.160.010 01 VAR – 734065 – CAB INTERIOR COVER
90.160.020 VAR – 734065 – FRONT CONSOLE COVER
90.160.030 OVERHEAD CONSOLE
95.088.SPA 01 SNOW PUSHER ATTACHMENT,11.5 FT
95.088.SPA 02 SNOW PUSHER ATTACHMENT,14 FT
95.088.SPA 03 SNOW PUSHER ATTACHMENT,17 FT
VIDEO PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is the SAME exact manual used by your dealers to fix your vehicle.
- The same can be yours in the next 2-3 mins as you will be directed to the download page immediately after paying for the manual.
- Any queries / doubts regarding your purchase, please feel free to contact [email protected]
S.V
