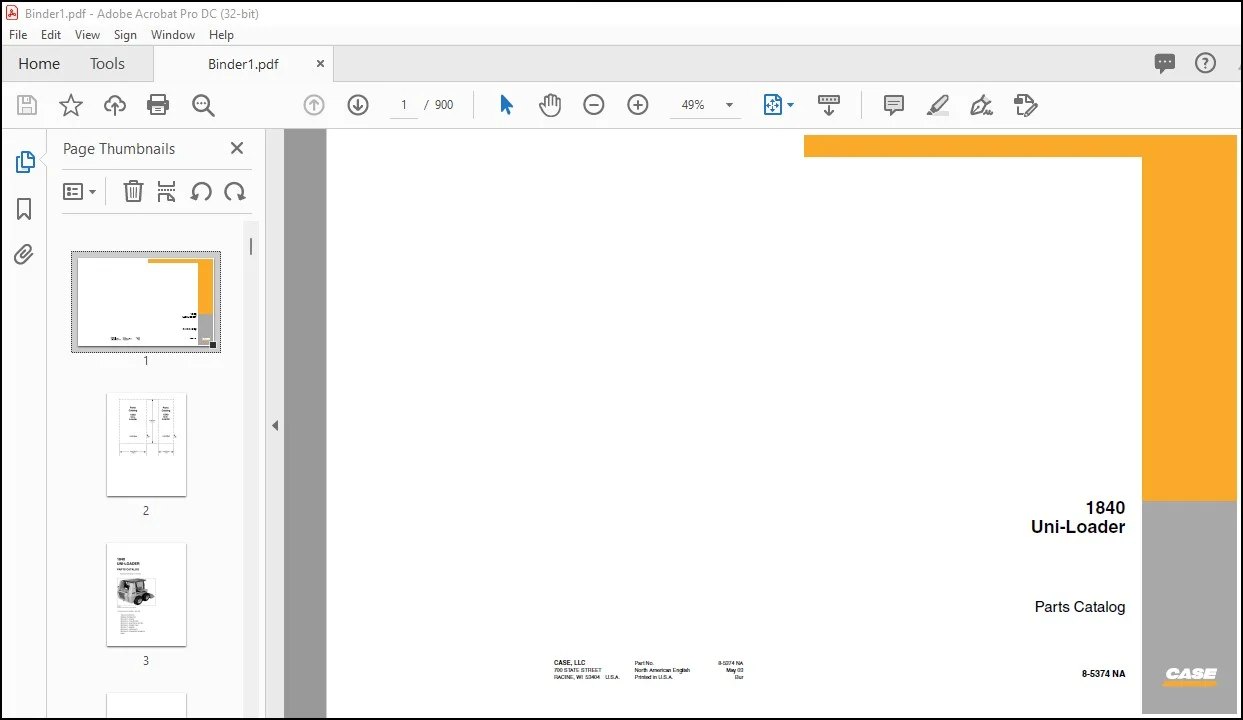

Case 1840 Uni-Loader Parts Catalogue Manual 8-5374 – PDF DOWNLOAD
DESCRIPTION:
Case 1840 Uni-Loader Parts Catalogue Manual 8-5374 – PDF DOWNLOAD
GENERAL INFORMATION
PROPRIETARY NOTICE:
The contents of this manual are proprietary data of this company. Reproduction or use of any part for other than the operation and maintenance of our equipment is permissible only if expressly authorized in writing. Additional copies may be obtained from your dealer. Address requests for copies to your Dealer and refer to the publication part number appearing on the bottom of the rear catalog cover or on the title page.
COMPANY POLICY:
Company policy, which is one of continuous improvement, reserves the right to change prices and to make changes in design and specification at any time without notice and without obligation to modify units previously built. All data given in this book is subject to production variations. Dimensions and weights are approximate only and the illustrations do not necessarily show machines in standard condit ion. For exact information about any particular machine please consult your dealer.
PARTS AND ACCESSORIES:
Genuine par ts and accessories have been specifically designed for these machines. We would like to point out that “non-genuine” parts and accessories have NOT been examined and released by the Company. The installation and or use of such products could have negative effects upon the design characteristics of your machine and thereby affect its safety. The company is not liable for any damage caused by the use of “non-genuine” parts and accessories.
TABLE OF CONTENTS:
Case 1840 Uni-Loader Parts Catalogue Manual 8-5374 – PDF DOWNLOAD
GENERAL INFORMATION
SECTION 2 – ENGINE
SECTION 3 – FUEL SYSTEM
SECTION 4 – ELECTRICAL SYSTEM
SECTION 6 – POWER TRAIN
SECTION 7 – BRAKES
SECTION 8 – HYDRAULICS
SECTION 9- CHASSIS/ATTACHMENTS
INDEX
RADIATOR- OIL COOLER
RADIATOR – OIL COOLER (HEAVY DUTY)
ENGINE MOUNTING – EXHAUST SYSTEM
AIR CLEANER – MOUNTING PARTS
AIR CLEANER – MOUNTING PARTS, 4-390 EMISSIONS CERTIFIED ENGINE
COLD START SYSTEM (NORTH AMERICA)
THERMOSTART – COLD START AID (EUROPE)
WATER PUMP SYSTEM, 4-390 ENGINE
WATER PUMP SYSTEM, 4-390 EMISSIONS CERTIFIED ENGINE
FRONT GEAR COVER, 4-390 ENGINE
FRONT GEAR COVER, 4-390 EMISSIONS CERTIFIED ENGINE (INJECTION PUMP
J933090)
FRONT GEAR COVER, 4-390 EMISSIONS CERTIFIED ENGINE (INJECTION PUMP
J935679)
MANIFOLDS, 4-390 ENGINE
MANIFOLDS, 4-390 EMISSIONS CERTIFIED ENGINE
OIL FILTER AND COOLER, 4-390 ENGINE
OIL FILTER AND COOLER, 4-390 EMISSIONS CERTIFIED ENGINE
OIL PUMP, PAN AND HEATER, 4-390 ENGINE
OIL PUMP AND OIL PAN, 4-390 EMISSIONS CERTIFIED ENGINE
CYLINDER HEAD- THERMOSTAT AND HOUSING, 4-390 ENGINE
CYLINDER HEAD- THERMOSTAT AND HOUSING, 4-390 EMISSIONS CERTIFIED
ENGINE
CYLINDER HEAD -VALVE MECHANISM, 4-390 ENGINE
CYLINDER HEAD -VALVE MECHANISM, 4-390 ENGINE
CYLINDER HEAD-VALVE MECHANISM, 4-390 EMISSIONS CERTIFIED ENGINE
CAMSHAFT, 4-390 ENGINE
CAMSHAFT, 4-390 EMISSIONS CERTIFIED ENGINE
CYLINDER BLOCK, 4-390 ENGINE
CYLINDER BLOCK, 4-390 EMISSIONS CERTIFIED ENGINE (INJECTION PUMP
J933090)
CYLINDER BLOCK, 4-390 EMISSIONS CERTIFIED ENGINE (INJECTION PUMP
J935679)
CRANKSHAFT, 4-390 ENGINE
CRANKSHAFT, 4-390 EMISSIONS CERTIFIED ENGINE
FLYWHEEL AND HOUSING, 4-390 ENGINE
FLYWHEEL AND HOUSING, 4-390 EMISSIONS CERTIFIED ENGINE
PISTONS – CONNECTING RODS, 4-390 ENGINE
PISTONS – CONNECTING RODS, 4-390 EMISSIONS CERTIFIED ENGINE, – 45636369
(INJECTION PUMP J933090)
PISTONS – CONNECTING RODS, 4-390 EMISSIONS CERTIFIED, 45636369 – 45705901
(INJECTION PUMP J933090)
PISTONS – CONNECTING RODS, 4-390 EMISSIONS CERTIFIED, 45705902 –
(INJECTION PUMP J933090, J935679)
GASKET KIT -VALVE GRIND, 4-390 ENGINE
GASKET KIT -VALVE GRIND, 4-390 EMISSIONS CERTIFIED ENGINE (INJECTION
PUMP J933090)
GASKET KIT -VALVE GRIND, 4-390 EMISSIONS CERTIFIED ENGINE
GASKET KIT -VALVE GRIND, 4-390 EMISSIONS CERTIFIED ENGINE (INJECTION
PUMP J935679)
GASKET KIT – VALVE GRIND, 4-390 EMISSIONS CERTIFIED ENGINE (INJECTION
PUMP J935679)
GASKET KIT – CYLINDER BLOCK, 4-390 EMISSIONS CERTIFIED ENGINE (INJECTION
PUMP J933090)
GASKET KIT – CYLINDER BLOCK, 4-390 EMISSIONS CERTIFIED ENGINE (INJECTION
PUMP J935679)
GASKET KIT – CYLINDER BLOCK, 4-390 EMISSIONS CERTIFIED ENGINE (INJECTION
PUMP J935679)
GASKET KIT – BASIC SERVICE ENGINE, 4-390 EMISSIONS CERTIFIED ENGINE (FOR
BASIC ENGINE 349469A1)
FUEL INJECTION SYSTEM, 4-390 ENGINE
FUEL INJECTION SYSTEM, 4-390 EMISSIONS CERTIFIED ENGINE (INJECTION PUMP
J933090)
FUEL INJECTION SYSTEM, 4-390 EMISSIONS CERTIFIED ENGINE (INJECTION PUMP
J935679)
FUEL FILTER, 4-390 ENGINE
FUEL FILTER, 4-390 EMISSIONS CERTIFIED ENGINE (INJECTION PUMP J933090)
FUEL INJECTION PUMP AND DRIVE, 4-390 ENGINE
FUEL INJECTION PUMP AND DRIVE, 4-390 EMISSIONS CERTIFIED ENGINE
FUEL INJECTION PUMP AND DRIVE, 4-390 EMISSIONS CERTIFIED ENGINE
FUEL INJECTION NOZZLE -9 MM TIP, 4-390 ENGINE
FUEL INJECTION NOZZLE -7 MM TIP, 4-390 ENGINE
FUEL INJECTION NOZZLE, 4-390 EMISSIONS CERTIFIED ENGINE (INJECTION PUMP
J933090)
FUEL INJECTION NOZZLE, 4-390 EMISSIONS CERTIFIED ENGINE (INJECTION PUMP
J933090)
THROTTLE CONTROL – FUEL LINES
THROTTLE CONTROL – FUEL LINES, EMISSIONS CERTIFIED ENGINE
AL TERNA TOR ASSEMBLY, – JAF0066222
AL TERNA TOR ASSEMBLY, JAF0066223 –
STARTER
STARTER ASSY
STARTER AND ALTERNATOR MOUNTING
FRONT HARNESS – INSTRUMENT CLUSTER, – JAF0286784
FRONT HARNESS – INSTRUMENT CLUSTER, JAF0286785 –
REAR HARNESS- BATTERY, – JAF0286784
REAR HARNESS- BATTERY, JAF0286785-
ACCESSORY HARNESS (EUROPE), JAF0098065 –
HARNESS – AUXILIARY
HARNESS – LAMPS, WORK, (NORTH AMERICA) – JAF02867854
HARNESS – LAMPS, WORK, JAF0286785 –
ROAD LAMPS AND WIRING, (GERMAN TBG)
ROAD LAMPS AND WIRING, (ITALIAN D.G.M.), – JAF0289363
ROAD LAMPS AND WIRING, (ITALIAN D.G.M.), JAF0289364 –
ROAD LAMPS AND WIRING, (EUROPE), – JAF0098065
ROAD LAMPS AND WIRING, (EUROPE), JAF0098065 – JAF0289363
ROAD LAMPS AND WIRING
ROAD LAMPS AND SWITCH ASSY, (EUROPE), – JAF0098065
ROAD LAMP ASSEMBLIES, (EUROPE), JAF0098065 –
ROAD LAMP SWITCH ASSEMBLY, (EUROPE), JAF0098065 –
ROAD LAMP SWITCH ASSEMBLY
LICENSE PLATE LAMP, (ITALIAN D.G.M.)
LAMP, LICENSE PLATE – MOUNTING (ITALIAN D.G.M.)
FRONT SIDE LAMPS, (ITALIAN D.G.M.)
BRAKE LAMPS, (ITALIAN D.G.M.)
ROTATING BEACON, (EUROPE), -JAF0098065
ROTATING BEACON, (EUROPE), JAF0098065-
HORN, – JAF0289363
HORN, – JAF0289363
BACKUP ALARM
HARNESS – OPTIONAL HIGH FLOW HYDRAULICS
PUMP CONTROLS, FORWARD AND REVERSE – LINKAGE (EUROPE, JAF0098065 – ,
NORTH AMERICA)
PUMP CONTROLS, FORWARD AND REVERSE – LINKAGE (EUROPE, – JAF0098065)
LOADER CONTROLS, MODELS WITH HAND CONTROLS
LOADER CONTROLS, MODELS WITH FOOT CONTROLS
TANDEM PUMP LINKAGE
TANDEM PUMP MOUNTING
TANDEM PUMP ASSEMBLY, FRONT DRIVE PUMP, – JAF0119226
TANDEM PUMP ASSEMBLY, FRONT DRIVE PUMP, – JAF0119226
TANDEM PUMP ASSEMBLY, FRONT DRIVE PUMP, – JAF0119226
TANDEM PUMP ASSEMBLY, REAR DRIVE PUMP, – JAF0119226
TANDEM PUMP ASSEMBLY, REAR DRIVE PUMP, – JAF0119226
TANDEM PUMP ASSEMBLY, REAR DRIVE PUMP, – JAF0119226
TANDEM PUMP ASSEMBLY, FRONT DRIVE PUMP, JAF0119226 – JAF0343518
TANDEM PUMP ASSEMBLY, FRONT DRIVE PUMP, JAF0119226 – JAF0343518
TANDEM PUMP ASSEMBLY, FRONT DRIVE PUMP, JAF0119226 – JAF0343518
TANDEM PUMP ASSEMBLY, REAR DRIVE PUMP, JAF0119226 – JAF0343518
TANDEM PUMP ASSEMBLY, REAR DRIVE PUMP, JAF0119226 – JAF0343518
TANDEM PUMP ASSEMBLY, REAR DRIVE PUMP, JAF0119226 – JAF0343518
TANDEM PUMP ASSEMBLY, JAF0343519 –
TANDEM PUMP ASSEMBLY, JAF0343519 –
TANDEM PUMP ASSEMBLY, JAF0343519 –
TANDEM PUMP ASSEMBLY, JAF0343519 –
TANDEM PUMP ASSEMBLY, JAF0343519 –
WHEELS – TIRES, (NORTH AMERICA)
WHEELS – TIRES, (EUROPE)
WHEELS
TRACK – STEEL (NORTH AMERICA)
AXLES – DRIVE CHAINS, – JAF0098608
AXLES – DRIVE CHAINS, JAF0098608 –
PARKING LATCH – SEAT BARS, DUAL, -JAF0100496
PARKING LATCH – SEAT BARS, DUAL, JAF0100497 –
PARKING LATCH-SEAT BAR, SINGLE
PARKING LATCH -SEAT BAR, SINGLE (EUROPE), JAF0272628-
DISC BRAKE, (ITALIAN D.G.M.)
HYDRAULICS – LOADER LIFT (MODELS WITHOUT SELF-LEVELING)
HYDRAULICS – LOADER LIFT (MODELS WITH SELF-LEVELING)
HYDRAULICS – LOADER BUCKET (MODELS WITHOUT SELF-LEVELING)
HYDRAULICS – LOADER BUCKET (MODELS WITH SELF-LEVELING)
VALVE, CONTROL- LOADER, -JAF0120445 (MODELS WITHOUT SELF-LEVELING)
VALVE, CONTROL- LOADER (MODELS WITH SELF-LEVELING)
VALVE,CONTROL-LOADER
VALVE ASSY, SELF LEVEL
HYDROSTATIC DRIVE HYDRAULICS, (NORTH AMERICA)
HYDROSTATIC DRIVE HYDRAULICS, (EUROPE)
HYDROSTATIC DRIVE HYDRAULICS
HYDROSTATIC DRIVE HYDRAULICS
HYDRAULIC OIL FILTER- CHECK VALVE MANIFOLD
COUPLERS – HYDRAULIC
HYDRAULIC DRIVE MOTOR, – JAF0046205
HYDRAULIC DRIVE MOTOR, JAF0046205- JAF0134061
HYDRAULIC DRIVE MOTOR, JAF0134090-
HYDRAULIC DRIVE MOTOR
HYDRAULIC DRIVE MOTOR, (EUROPE)
HYDRAULIC DRIVE MOTOR, (EUROPE)
PUMP ASSY – HYDRAULIC EQUIPMENT
HYDRAULICS -AUXILIARY SYSTEM, – JAF0098608
HYDRAULICS -AUXILIARY SYSTEM, JAF0098608 –
AUXILIARY CONTROL VALVE – PEDAL MOUNTING, MODELS WITH HAND
OPERATED LOADER CONTROLS
AUXILIARY CONTROL VALVE – PEDAL MOUNTING, MODELS WITH FOOT
OPERATED LOADER CONTROLS
VALVE ASSY -AUXILIARY
CYLINDER ASSY – LOADER LIFT
CYLINDER ASSY – LOADER LIFT
CYLINDER ASSY – LOADER BUCKET TILT
CYLINDER ASSY – LOADER BUCKET TILT
CYLINDER ASSY – GRAPPLE

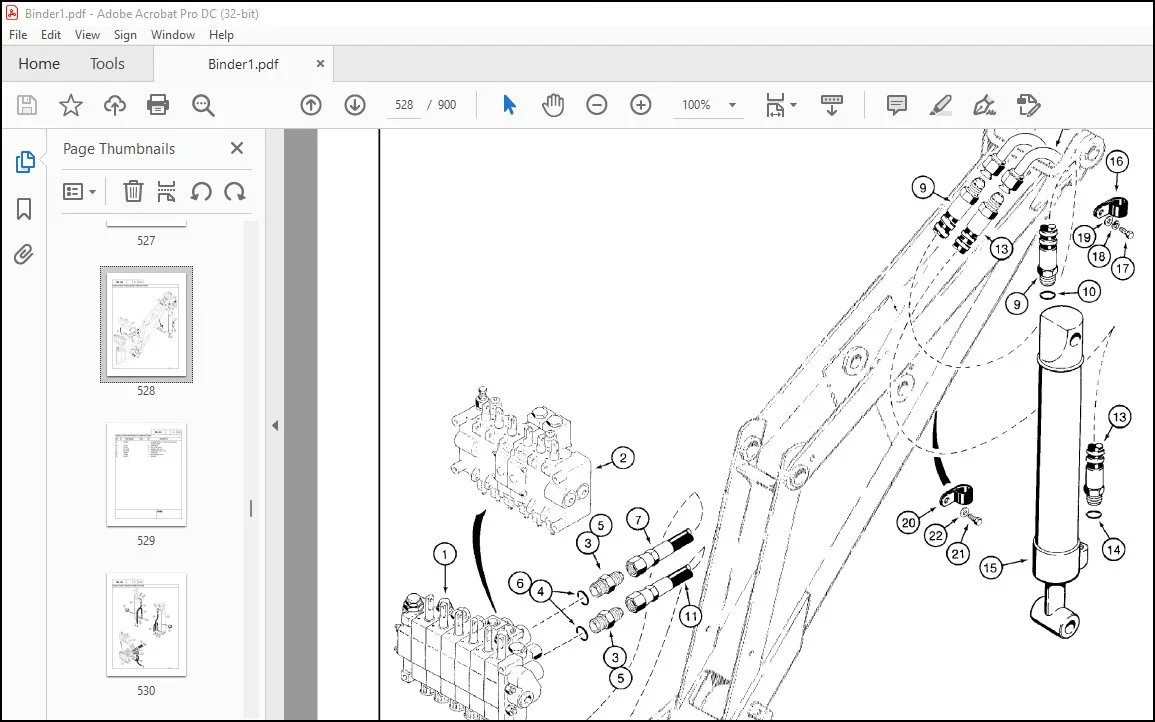

HYDRAULIC SYSTEM – BACKHOE SUPPLY AND RETURN (D100, D1 00XR)
HYDRAULIC SYSTEM – BACKHOE BOOM CYLINDER (D100, D100XR)
HYDRAULIC SYSTEM – BACKHOE DIPPER CYLINDER (D100, D100XR)
HYDRAULIC SYSTEM – BACKHOE BUCKET CYLINDER (D100, D100XR)
HYDRAULIC SYSTEM -STABILIZER CYLINDER (D100, D100XR)
HYDRAULIC SYSTEM – BACKHOE SWING CYLINDER (D100, D100XR)

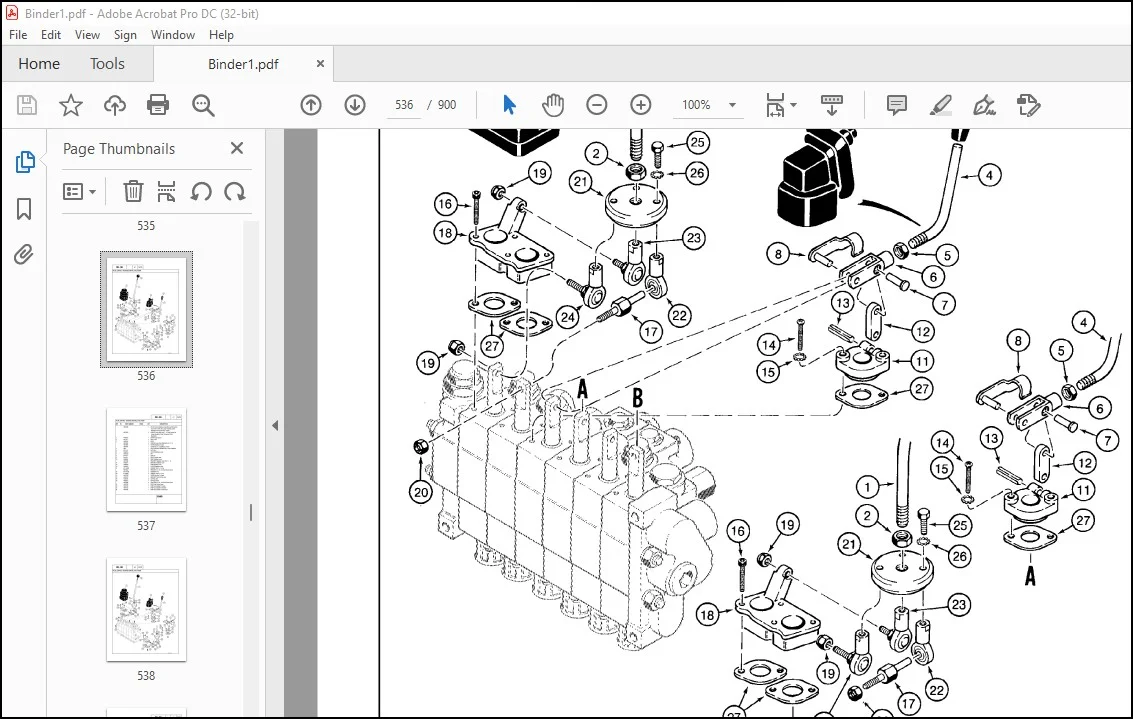

VALVE, CONTROL – BACKHOE (KONTAK), D100, D100XR
VALVE, CONTROL – BACKHOE (KONTAK), D100, D100XR
VALVE, CONTROL – BACKHOE (KONTAK), D100, D100XR
VALVE, CONTROL – BACKHOE (KONTAK), D100, D100XR
VALVE, CONTROL – BACKHOE (KONTAK), D100, D100XR
VALVE, CONTROL- BACKHOE (DUKES), D100, D100XR
VALVE, CONTROL- BACKHOE (DUKES), D100, D100XR
VALVE, CONTROL- BACKHOE (DUKES), D100, D100XR
CYLINDER ASSY – BOOM, DIPPER, AND BUCKET, D100, D100XR
CYLINDER ASSY – BACKHOE DIPPER (D100XR)
CYLINDER ASSY – STABILIZER (D100, D1 00XR)
CYLINDER ASSY – STABILIZER (D100, D100XR, D125)
CYLINDER ASSY – SWING (D100, D100XR)
HYDRAULIC SYSTEM – BACKHOE SUPPLY AND RETURN (D125)
HYDRAULIC SYSTEM – BACKHOE BOOM CYLINDER (D125)
HYDRAULIC SYSTEM – BACKHOE DIPPER CYLINDER (D125)
HYDRAULIC SYSTEM – BACKHOE BUCKET CYLINDER (D125)
HYDRAULIC SYSTEM – STABILIZER CYLINDER (D125)
HYDRAULIC SYSTEM – BACKHOE SWING CYLINDER (D125)
VALVE, CONTROL- BACKHOE (DUKES), D125
VALVE, CONTROL- BACKHOE (DUKES), D125
VALVE, CONTROL- BACKHOE (DUKES), D125
VALVE, CONTROL- BACKHOE (NORTH AMERICA)
CYLINDER ASSY – BACKHOE BOOM CYLINDER (D125)
CYLINDER ASSY – BACKHOE BOOM (NORTH AMERICA)
CYLINDER ASSY – BACKHOE BUCKET CYLINDER (D125)
CYLINDER ASSY – BACKHOE BUCKET (NORTH AMERICA)
CYLINDER ASSY – BACKHOE DIPPER CYLINDER (D125)
CYLINDERASSY- BACKHOE DIPPER (D125)
CYLINDERASSY- STABILIZER CYLINDER (D125)
CYLINDER ASSY – BACKHOE SWING CYLINDER (D125)
CYLINDER ASSY – BACKHOE SWING (NORTH AMERICA)
CYLINDERASSY – BACKHOE SWING (NORTH AMERICA), D100
HYDRAULICS – OPTIONAL HIGH FLOW
VALVE, SOLENOID- HYDRAULICS, HIGH FLOW
VALVE, SOLENOID- HYDRAULICS, HIGH FLOW
CONTROLS – HYDRAULIC, OPTIONAL HIGH FLOW
CHASSIS (NORTH AMERICA, – JAF0134061)
CHASSIS (NORTH AMERICA, JAF0134061 -)
CHASSIS (EUROPE, – JAF0098065)
CHASSIS (EUROPE, JAF0098065 -)
LOADER LIFT – FRAME
BUCKETS (NORTH AMERICA), MODELS WITH PINNED COUPLERS
BUCKETS (NORTH AMERICA), MODELS WITH CASE COUPLER
BUCKETS, JAF0098065 – (MODELS WITH CASE COUPLER)
BUCKETS (EUROPE), – JAF0098065
COUNTERWEIGHTS, REAR – DOOR, REAR SWING-OUT
COUPLER, PINNED
CASE COUPLER
COUPLER
COUPLER
PALLET FORK, BRICK GUARD AND LOADER ATTACHMENT BAR (MODELS WITH
PINNED COUPLER)
PALLET FORK, BRICK GUARD AND FRAME (MODELS WITH CASE COUPLER)
MANURE FORK, GRAPPLE AND LOADER ATTACHMENT BAR
SEAT, MOUNTING (STANDARD) – SEAT BELTS (MODELS WITHOUT EMISSIONS
CERTIFIED ENGINE)
SEAT, MOUNTING (STANDARD) – SEAT BELTS (MODELS WITH EMISSIONS
CERTIFED ENGINE)
SEAT, MOUNTING – SUSPENSION (MODELS WITH EMISSIONS CERTIFIED ENGINE)
SEAT, MOUNTING (DELUXE)- SEAT BELTS (MODELS WITHOUT EMISSIONS
CERTIFIED ENGINE)
SEAT, MOUNTING (DELUXE)- SEAT BELTS (MODELS WITH EMISSIONS CERTIFIED
ENGINE)
SEAT, MOUNTING – SEAT BELTS (EUROPE)
STANDARD OPERATORS SEAT (EUROPE JAF0098065-, NORTH AMERICA)
DELUXE OPERATORS SEAT, CUSHIONS AND SHELL (NORTH AMERICA)
DELUXE OPERATORS SEAT (NORTH AMERICA)
DELUXE OPERATORS SEAT
DELUXE OPERATORS SEAT
DELUXE OPERATORS SEAT
ROPS
ROPS – GLAZED (EUROPE, – JAF0098065)
ROPS AND FOPS/ROPS – GLAZED AND PUNCHED (EUROPE, JAF0098065 – )
REAR WINDOW AND SCREEN CANVAS (EUROPE, – JAF0098065)
REAR WINDOW AND SCREEN CANVAS (NORTH AMERICA)
NOISE KIT (EUROPE, – JAF0098065)
NOISE KIT (EUROPE, – JAF0098065), 89DB EEC APPROVED
NOISE KIT (EUROPE JAF0098065 – , NORTH AMERICA), 85DB OR 89DB EEC
APPROVED
NOISE KIT – GLAZED AND PUNCHED (EUROPE)
ENGINE ACCESS PANEL (EUROPE, – JAF0098065)
WINDSHIELD (EUROPE, – JAF0098065)
SPECIAL PARTS FOR GERMANY – TBG APPROVED, – JAF0098065
SPECIAL PARTS FOR GERMANY – TBG APPROVED, JAF0098065 –
SPECIAL PARTS FOR GERMANY – TBG APPROVED
SPECIAL PARTS FOR ITALY – DGM, BUCKET LOCKOUT
REAR VIEW MIRROR – ITALIAN (D.G.M.)
LIFT BRACKETS
DECALS
DECALS
DECALS – ENGLISH
DECALS – ENGLISH
DECALS – FRENCH
DECALS – SPANISH
DECALS – GERMAN
DECALS- ITALIAN
DECALS – SWEDISH
DECALS – DANISH
DECALS – DUTCH
DECALS-PORTUGUESE
DECALS – GREEK
BACKHOE – CONTROL TOWER (D100, D100XR)
BACKHOE -SEAT MOUNTING (D100, D100XR)
BACKHOE FRAME -SWING TOWER (D100 OR D100XR)
BACKHOE-SWING TOWER AND BOOM (D100 OR D100XR)
BACKHOE – STABILIZERS (D100, D100XR)
BACKHOE – DIPPER AND BUCKET (D100, D100XR)
BACKHOE – BUCKETS (D100, D100XR)
BACKHOE – BUCKETS (D100, D100XR)
BACKHOE – BUCKETS (D100, D100XR)
DECALS- BACKHOE (D100, D100XR)
BACKHOE – CONTROL TOWER (D125)
BACKHOE FRAME – MOUNTING (D125)
BACKHOE – BOOM LOCK AND SWING CYLINDER (D125)
BACKHOE-SWING TOWER AND BOOM (D125)
BACKHOE – SEAT AND FOOT SHIELDS (D125)
BACKHOE – STABILIZERS (D125)
BACKHOE – DIPPER AND BUCKET (D125)
BACKHOE – BUCKETS (D125)
IMAGES PREVIEW OF THE MANUAL:
VIDEO PREVIEW OF THE MANUAL:
PLEASE NOTE:
- This is the same manual used by the DEALERSHIPS to SERVICE your vehicle.
- The manual can be all yours – Once payment is complete, you will be taken to the download page from where you can download the manual. All in 2-5 minutes time!!
- Need any other service / repair / parts manual, please feel free to contact us at heydownloadss @gmail.com . We may surprise you with a nice offer
S.V
