CASE 1021G 1121G Tier 4B (Final) Chargeuse sur roues MANUEL DE L’OPÉRATEUR 51417059 -PDF DOWNLOAD (FRENCH)

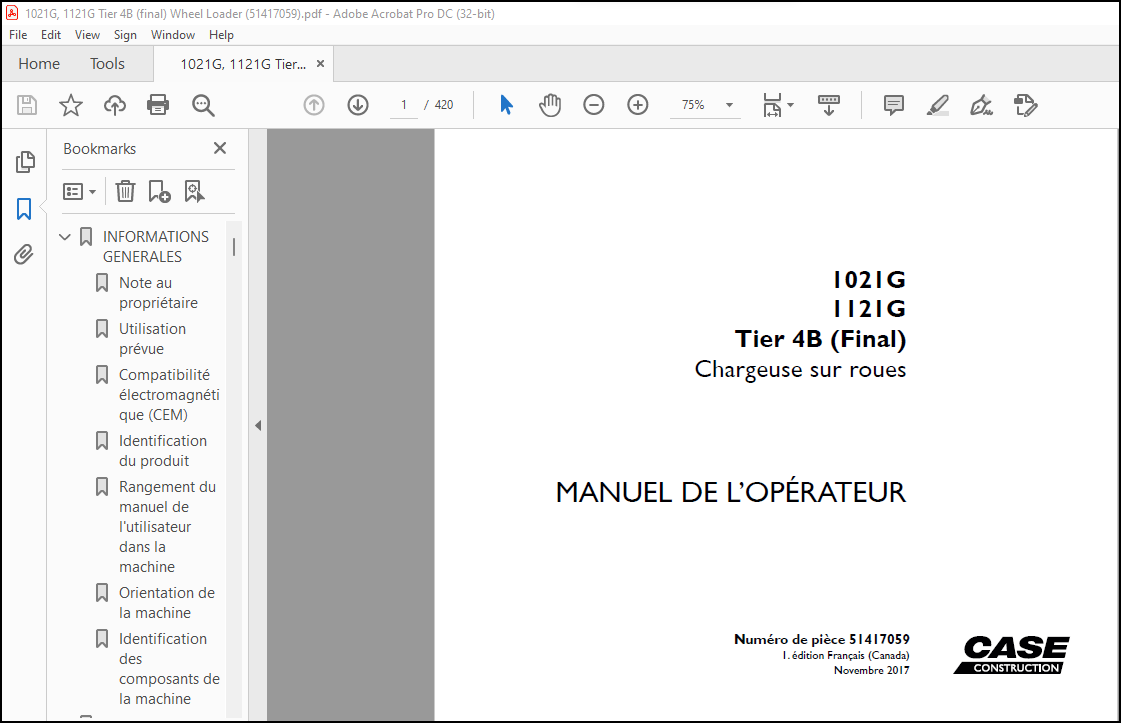

APERÇU DES IMAGES DU MANUEL :
LA DESCRIPTION :
CASE 1021G 1121G Tier 4B (Final) Chargeuse sur roues MANUEL DE L’OPÉRATEUR 51417059 -PDF DOWNLOAD (FRENCH)
INFORMATIONS GENERALES
Note au propriétaire
Lisez le manuel avant de démarrer le moteur ou de faire fonctionner la machine. Communiquez avec votre concessionnaire
autorisé pour des informations supplémentaires.
Ce manuel renferme des renseignements importants sur la sécurité de fonctionnement, le réglage et l’entretien de
votre machine. Reportez-vous à l’index qui figure à la fin du présent manuel pour trouver des renseignements spécifiques
au sujet de votre machine. La chargeuse sur pneus est conforme aux normes de sécurité en vigueur au
moment de sa fabrication.
Communiquez avec un concessionnaire agréé ou CNH Industrial pour connaître les changements, ajouts ou modifications
à effectuer sur la machine pour la rendre conforme aux réglementations et aux exigences de sécurité d’un
pays particulier. Toute modification non autorisée risque d’entraîner des blessures graves, voire mortelles. Toute
personne effectuant de telles modifications sera tenue responsable des conséquences.
Les renseignements fournis dans ce manuel se fondent sur l’information qui était disponible au moment où le manuel a
été écrit. Les réglages, les procédures, les numéros de pièce, les logiciels et d’autres éléments peuvent être modifiés.
Ces changements peuvent avoir une incidence sur l’entretien de la machine. Avant toute utilisation de la machine,
procurez-vous les renseignements les plus récents et les plus à jour auprès de votre concessionnaire.
ATTENTION!: Le moteur et le système d’alimentation en carburant de votre machine respectent les normes gouvernementales
en matière d’émissions. Toute modification du système par des concessionnaires, des clients, des
opérateurs ou des utilisateurs est strictement interdite par la loi. Le non-respect pourrait entraîner des contraventions
gouvernementales, des frais de réusinage, une annulation de la garantie, des actions en justice et une confiscation
éventuelle de l’engin jusqu’à ce que des travaux de remise en état conforme aux conditions d’origine aient été effectués.
L’entretien et les réparations du moteur doivent être effectués par un technicien accrédité seulement !
